MODE D'EMPLOI Crystal Inox 45 FRANKE

Feuille de Caractéristiques

0,6 Media 180-200 25-30

0,6 Media 180-200 25-30

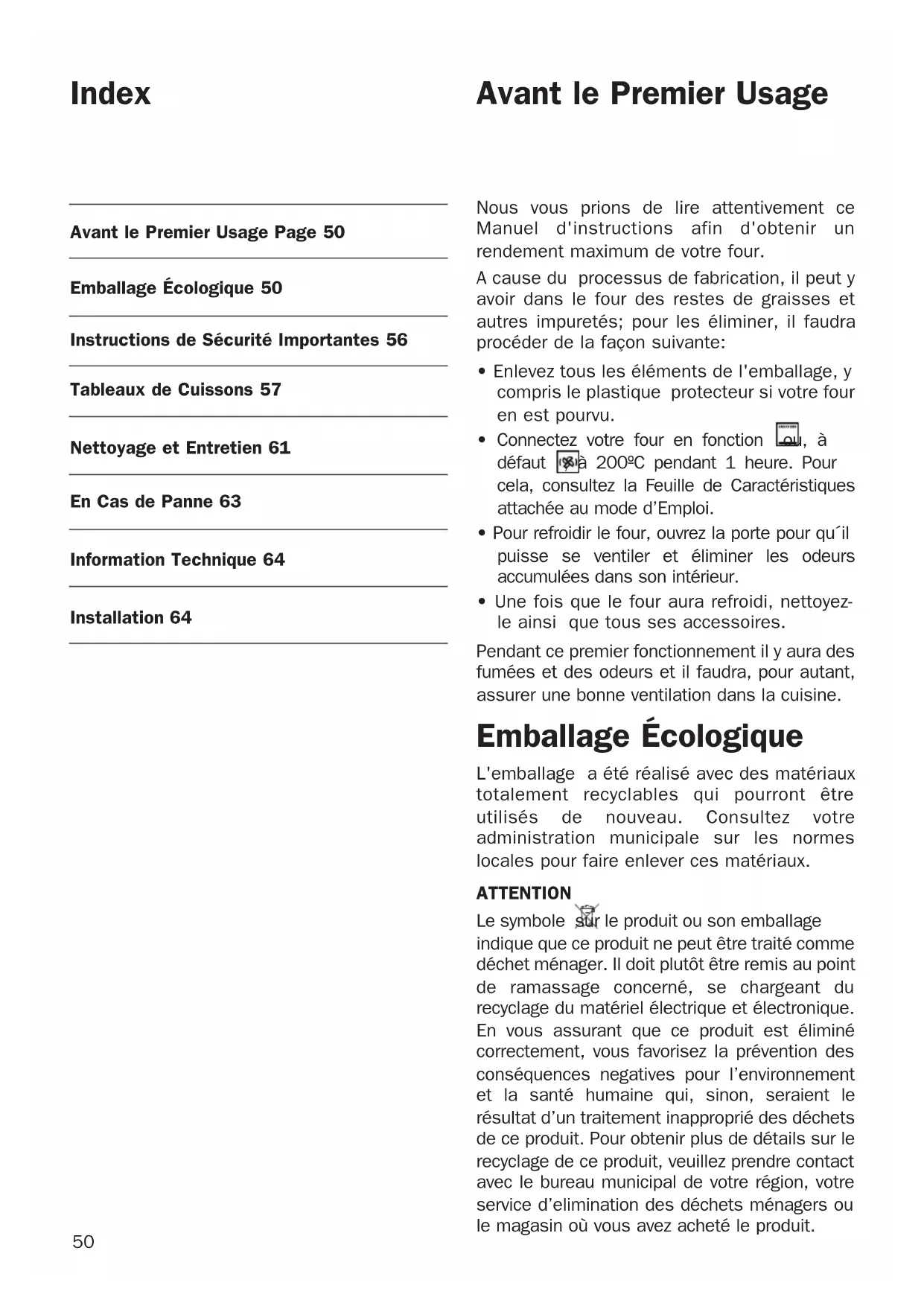

Avant le Premier Usage Page 50

Emballage Écologique 50

Instructions de Sécurité Importantes 56

Tableaux de Cuissons 57

Nettoyage et Entretien 61

Avant le Premier Usage

Nous vous prions de lire attentivement ce

Manuel d'instructions afin d'obtenir un

rendement maximum de votre four.

A cause du processus de fabrication, il peut y

avoir dans le four des restes de graisses et

autres impuretés; pour les éliminer, il faudra

procéder de la façon suivante:

• Enlevez tous les éléments de l'emballage, y

compris le plastique protecteur si votre four

• Connectez votre four en fonction ou, à

défaut , à 200ºC pendant 1 heure. Pour

cela, consultez la Feuille de Caractéristiques

attachée au mode d’Emploi.

• Pour refroidir le four, ouvrez la porte pour qu´il

puisse se ventiler et éliminer les odeurs

accumulées dans son intérieur.

• Une fois que le four aura refroidi, nettoyez-

le ainsi que tous ses accessoires.

Pendant ce premier fonctionnement il y aura des

fumées et des odeurs et il faudra, pour autant,

assurer une bonne ventilation dans la cuisine.

Emballage Écologique

L'emballage a été réalisé avec des matériaux

totalement recyclables qui pourront être

utilisés de nouveau. Consultez votre

administration municipale sur les normes

locales pour faire enlever ces matériaux.

ATTENTION Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité comme

déchet ménager. Il doit plutôt être remis au point

de ramassage concerné, se chargeant du

recyclage du matériel électrique et électronique.

En vous assurant que ce produit est éliminé

correctement, vous favorisez la prévention des

conséquences negatives pour l’environnement

et la santé humaine qui, sinon, seraient le

résultat d’un traitement inapproprié des déchets

de ce produit. Pour obtenir plus de détails sur le

recyclage de ce produit, veuillez prendre contact

avec le bureau municipal de votre région, votre

service d’elimination des déchets ménagers ou

le magasin où vous avez acheté le produit.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 5051

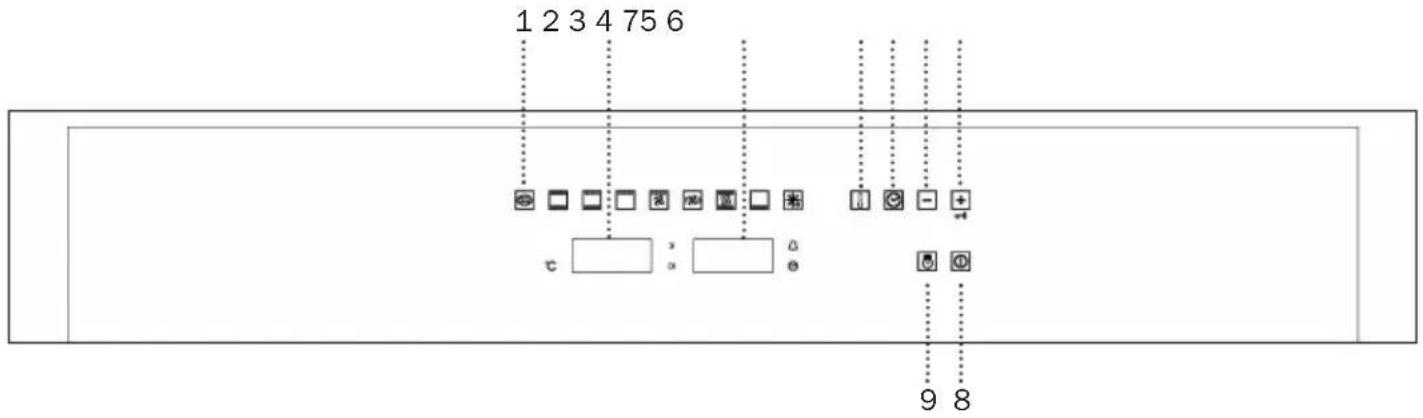

11 Fonctions de cuisson

12 Indicateur de température

13 Horloge électronique

14 Sélecteur de température

15 Symbole horloge électronique

17 Symbole / Fonction sécurité enfants

18 Mise en marche / Arrêt

19 Lumière intérieure

Panneau frontal de commandes

Special pour la misson des pizzas, pâte en

croûte et tartes avec des fruits.

Utiliser pour les gâteaux et les tartes qui

doivent recevoir une chaleur uniforme et pour

obtenir une texture moelleuse.

Grill et résistance inférieure

Spécial pour les rôtis. Peut être utilisé pour

toutes sortes de pièces, indépendamment de

Pour gratiner et rôtir superficiellement. Permet

de dorer la couche extérieure sans affecter

l’intérieur de l’aliment. Indiqué pour les piéces

plates telles que les beefsteaks, les côtelettes,

les poissons, les toasts.

MaxiGrill avec turbine

Permet en même temps de rôtir de façon uni-

forme et de dorer superficiellement. Idéal pour

les grillades. Spécial pour les pièces volu-

mineuses telles que les volailles, le gibier.

Il est recommandé de placer la pièce de

viande sur la grille du four et la lèchefrite

endessous pour recueillir les jus de cuisson

Quand on utilise la fonction Grill ou MaxiGrill

avec Turbine, la porte doit rester fermée.

La turbine répartit la chaleur qui provient

d’une résistance située à la partie arrière du

four. Grâce à l’uniformité de la chaleur pro-

duite, on peut cuisiner à 2 hauteurs en même

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 51Les temps indiqués sur le tableau servent d’orientation; le temps de décongélation dépendra de

la température ambiante, du poids de l’aliment et du degré de congélation de l’aliment.

Conventionnel avec turbine

Recommandé pour les rôtis et la pâtisserie.

Le ventilateur répartit la chaleur de façon

uniforme á l’intérieur du four.

Résistance inférieure

La chaleur provient seulement de la partie

inférieure. Approprié pour réchauffer des plats

ou faire lever des pâtes pour pâtisseries et

Recommandations pour la Décongélation des Aliments

La décongélation se fait au moyen d’un système

d’air chaud à 2 niveaux, le niveau HI pour les

viandes en général et le niveau LO pour les

poissons, la pâtisserie et le pain. Au moment

de sélectionner la fonction de décongélation,

on pourra sélectionner les niveaux HI ou LO

sur l’afficheur de température au moyen de la

commande de température.

• Les aliments doivent être placés sans leur

emballage sur la lèchefrite du four ou sur

• Pour décongeler de grandes pièces de viande

ou de poisson, les placer sur une grille avec

la lèchefrite en dessous pour recueillir les

• Il n’est pas nécessaire de décongeler tota-

lement les viandes et les poissons avant de

les cuisiner. Il suffit que la surface soit

molle pour pouvoir ajouter les condiments.

• Il faut toujours cuisiner l’aliment après qu’il

• Ne pas congeler de nouveau un aliment qui

a déjà été décongelé.

ALIMENT NIVEAU LO Poids Temps Poids Temps

FRANÇAIS Manipulation du four

3 L’indicateur de température indiquera une

température préréglée pour cette cuisson. Si

vous souhaitez la modifier, il suffit d'appuyer

sur le symbole de température puis

d'appuyer sur les symboles ou pour

sélectionner la température désirée.

4 La cavité supérieure du four commencera à

chauffer. Avec les fonctions

, la fonction de préchauffage rapide

sera activée pendant quelques minutes.

Lorsque la température sélectionnée est

atteinte, le four émettra un signal sonore.

Attention : avec cette fonction de préchauffa-

ge, le moteur turbo situé au fond de la cavité

supérieure du four s'active.

5 Pendant le chauffage, l'indicateur

pour indiquer la transmission de chaleur à

6 Pour interrompre la cuisson, il faut appuyer

sur le symbole Arrêt .

À la fin de la cuisson, vous verrez que le refroi-

dissement du four continue à fonctionner

jusqu'à ce que l'intérieur du four réduise sa

température de manière appropriée.

La lumière à l’intérieur du four s’allumera

–lorsque l'on ouvre la porte du four. Au bout

d'un certain temps sans fermer la porte du

four, la lumière s'éteindra pour réduire la

consommation électrique.

–Lorsque l'on sélectionne une fonction de

cuisson. Au bout d'un moment, la lumière

Si vous souhaitez allumer la lumière pendant la

cuisson, il suffit d'appuyer sur le symbole de

lumière intérieure . Si vous appuyez sur

le symbole de manière prolongée, la lumière

restera allumée pendant toute la cuisson.

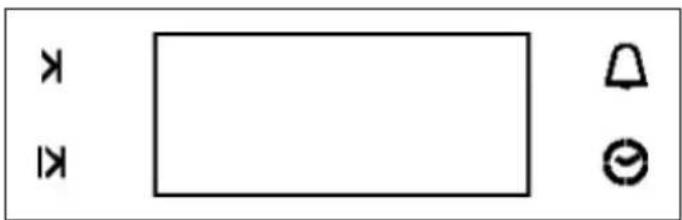

Cette horloge électronique est équipée de la

technologie Touch-Control. Pour l’utiliser, il

suffit d’appuyer sur les symboles représentés

La sensibilité du panneau tactile s’adapte

constamment aux conditions ambiantes.

Lorsque vous branchez le four au réseau

électrique, veillez à ce que la surface vitrée de

la façade soit propre et ne présente aucun

Si l’horloge ne répond pas correctement

lorsque vous touchez la vitre avec le doigt, il

faut alors débrancher le four du réseau élec-

trique puis le rebrancher après un court

instant. Le réglage des capteurs se fait

automatiquement et ces derniers réagiront

lorsque vous toucherez les commandes

Réglage de l'heure sur l'horloge électronique

En allumant le four, vous pourrez voir que

l'horloge clignote sur 12:00 et . Appuyez

sur les symboles ou pour mettre

l'horloge à l'heure. Vous entendrez ensuite

deux bips confirmant le réglage.

Si vous voulez modifier l'heure, appuyez

plusieurs fois sur le symbole de l'horloge

jusqu'à ce que le témoin clignote. En

appuyant sur les symboles ou vous

pourrez modifier l'heure. Vous entendrez

ensuite deux bips consécutifs confirmant la

modification effectuée.

Fonctionnement manuel

Une fois l'horloge réglée, votre four est prêt à

1 Appuyez sur le symbole de Mise en Marche

2 Appuyez sur le symbole de la fonction de

cuisson sélectionnée.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 5354

Fonctions de l’horloge électronique

Durée de cuisson : permet de cuisiner durant un

temps sélectionné, puis, le four s’éteint

Heure de fin de cuisson : permet de cuisiner

jusqu’à une heure établie, puis, le four s’éteint

Durée et fin de cuisson : permet de programmer

la durée et l’heure de fin de cuisson. Cette

fonction permet une mise en marche

automatique du four à l'heure choisie, et pour

la durée de cuisson sélectionnée (durée). Le

four s'éteindra automatiquement à l'heure

programmée (fin de cuisson).

Avertisseur : Une fois la durée programmée

écoulée, un signal sonore retentit, que le four

soit allumé ou éteint.

Sécurité enfants : Cette fonction verrouille le

four, ce qui évite que les enfants en bas âge le

Programmation de l'avertisseur

1 Appuyez à plusieurs reprises sur le symbole

de l'horloge jusqu'à ce que le symbole

2 Sélectionnez le temps après lequel vous

souhaitez que l'horloge sonne en appuyant

sur les symboles ou .

3 Il y aura ensuite 2 bips consécutifs indiquant le

temps restant avant que l'horloge ne sonne et

le symbole (A) clignotera lentement, indiquant

que l'avertisseur est bien programmé.

4 Une fois la durée programmée écoulée, un

signal sonore retentira et le symbole (A)

clignotera plus rapidement.

5 Appuyez sur n'importe quel symbole de la

façade pour arrêter le signal sonore.

Vous pouvez modifier le temps sélectionné à

tout moment, en appuyant à plusieurs reprises

sur le symbole de l'horloge jusqu'à ce que

le symbole clignote, puis en appuyant

sur les symboles ou . Vous entendrez

ensuite deux bips consécutifs confirmant la

modification effectuée.

Programmation de la durée de cuisson

1 Appuyez sur le symbole de l'horloge , le

2 Sélectionnez la durée de cuisson, en appuyant

3 Il y aura ensuite 2 bips consécutifs, indiquant

le temps de cuisson restant, et le symbole

clignotera lentement, indiquant que votre four

s'éteindra automatiquement.

4 Sélectionnez une fonction et une température

5 Une fois la durée de cuisson écoulée, le four

s’éteindra, l’avertisseur sonore retentira et

le symbole clignotera plus rapidement.

6 Appuyez sur n'importe quel symbole de la

façade pour arrêter le signal sonore.

À tout moment, vous pouvez modifier le temps

sélectionné en appuyant sur le symbole

de l’horloge , et en appuyant ensuite sur

les symboles ou . Vous entendrez ensuite

deux bips consécutifs confirmant la modification

Programmation de l'heure de fin de cuisson

1 Appuyez à plusieurs reprises sur le symbole

de l'horloge jusqu'à ce que le symbole

2 Sélectionnez l'heure de fin de la cuisson, en

appuyant sur les symboles ou .

3 Il y aura ensuite 2 bips consécutifs,

indiquant le temps de cuisson restant, et

le symbole clignotera lentement,

indiquant que votre four s'éteindra

4 Sélectionnez une fonction et une température

5 Une fois l'heure sélectionnée atteinte, le four

s'éteindra, l'avertisseur sonore retentira, et le

symbole clignotera plus rapidement.

6 Appuyez sur n'importe quel symbole de la

façade pour arrêter le signal sonore.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 5455

11 Appuyez sur n'importe quel symbole de la

façade pour arrêter le signal sonore.

Si au cours de la cuisson, vous voulez

modifier l'heure de fin, appuyez à plusieurs

reprises sur le symbole de l'horloge jus-

qu'à ce que le symbole clignote. À ce

moment, vous pouvez modifier l'heure de fin

en appuyant sur les symboles ou .

Vous entendrez ensuite 2 bips confirmant la

modification effectuée.

Fonction sécurité enfants

Cette fonction verrouille le four, ce qui évite

que les enfants en bas âge le manipulent.

Pour activer cette fonction, appuyez sur le

symbole de manière prolongée, un long bip

retentira et des points clignotants

apparaîtront entre les chiffres de l'indicateur

de température . Votre four est verrouillé.

Pour désactiver la fonction de sécurité

enfants, il faut appuyer de manière prolongée

sur le symbole et entendre un bip

En cas de coupure de courant, toute la

programmation de l’horloge électronique sera

effacée et l'indication 12:00 clignotera sur

l’afficheur de l’horloge. Il vous faudra alors

remettre l'horloge à l’heure et procéder à une

nouvelle programmation.

À tout moment, vous pouvez modifier l’heure

de fin sélectionnée, en appuyant à plusieurs

reprises sur le symbole de l'horloge jus-

qu'à ce que le symbole

appuyant sur les symboles ou .

Vous entendrez ensuite deux bips consécutifs

confirmant la modification effectuée.

Vous pouvez utiliser cette fonction même en

cours de cuisson. Il suffit alors de suivre ces

mêmes instructions, à l’exception de l’étape 4.

Programmation de la durée et de la fin de

11 Appuyez sur le symbole de l'horloge , le

12 Sélectionnez la durée, en appuyant sur

13 Il y aura ensuite 2 bips consécutifs, le

temps de cuisson restant s'affichera et le

symbole clignotera lentement.

14 Appuyez à plusieurs reprises sur le symbole

de l'horloge jusqu'à ce que le symbole

15 Sélectionnez l'heure de fin de la cuisson,

en appuyant sur les symboles ou .

16 Il y aura ensuite 2 bips consécutifs, l’heure

actuelle s’affichera et le symbole reste-

17 Sélectionnez une fonction et une température

18 Le four restera éteint, le symbole allu-

mé, et le symbole clignotera

lentement. L'afficheur de l'horloge

indiquera l'heure actuelle et la lumière

intérieure restera éteinte. Votre four est

19 Lorsqu’il est l’heure de lancer la cuisson, le

four se mettra en marche et la cuisson

s’effectuera pendant la durée sélectionnée.

L'afficheur de l'horloge indiquera le temps

10 Une fois l'heure sélectionnée atteinte,

le four s'éteindra, l'avertisseur sonore

retentira, et les symboles et

Instructions de Sécurité

• Toute manipulation ou réparation de

l'appareil, y compris le remplacement du

câble d'alimentation, doit être réalisée par

des personnes du Service d'Assistance

Technique autorisé en utilisant des pièces

de rechange d’origine. Les réparations ou le

maniement réalisé par d'autres personnes

peuvent occasionner des dommages à

l'appareil ou un mauvais fonctionnement,

en mettant en danger sa sécurité.

• Déconnectez votre four quand il tombe en

Sécurité pour les Enfants

• Empêchez les enfants de s'approcher du

four pendant la cuisson car celui-ci atteint

des températures élevées.

• Les enfants devront faire l’objet d’une

surveillance pour s’assurer du fait qu’ils ne

jouent pas avec l’appareil.

Sécurité pour l'usage de Votre Four

• Le four doit toujours fonctionner avec la

• Le fabricant n'est pas responsable au cas

où le four aurait été utilisé pour la

préparation d'aliments autres que dans un

• N'utilisez le four que quand il aura été

installé dans l'intérieur du meuble.

• Ne rangez pas d'huile, de graisse ou des

matériaux inflammables dans l'intérieur du

four car cela pourrait être dangereux si vous

faites fonctionner le four.

• Ne pas s'appuyer ni s'asseoir sur la porte

ouverte du four; cela pourrait l'endommager

et, de plus, mettre votre sécurité en danger.

• Ne couvrez pas le fond du four avec des

feuilles de papier d'aluminium car cela

pourrait affecter la cuisson et endommager

l'émail de la partie inférieure du four.

• Pour cuire un aliment, introduisez le plateau

ou la grille fournis, dans les guides latéraux

que le four possède dans sa cavité

intérieure. Le plateau et la grille possèdent

un système pour faciliter leur extraction

partielle et manipuler les aliments.

• Ne déposez pas de récipients ni d'aliments

sur le fond du four; utilisez toujours les

plateaux et les grilles.

• Ne versez pas d'eau sur le fond du four

quand il fonctionne car cela pourrait

• Pendant la cuisson, ouvrez la porte le moins

de fois possible afin de réduire la

consommation d'énergie.

• Utilisez des gants de protection pour

réaliser des manipulations à l'intérieur du

• Pour les cuissons qui ont une grande teneur

en liquides, il est normal que des

condensations se produisent sur la porte

• Cet appareil n’a pas été conçu pour être

utilisé par des personnes (y compris des

enfants) dont les capacités physiques,

sensorielles ou mentales sont réduites, ou

qui manquent d’expérience ou de

connaissance, à moins qu’elles soient

placées sous la surveillance d’une

personne responsable de leur sécurité qui

leur fournisse des instructions relatives à

l’utilisation de cet appareil.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 5657

FRANÇAIS Tableaux de Cuissons

Vous trouverez dans les tableaux des indications de température et des temps de cuisson, selon

les quantités et les moules à utiliser. Les fonctions du four sont différentes selon le modèle.

Veuillez consulter la Feuille de Caractéristiques du four. Pour de meilleurs résultats, il est

conseillé de préchauffer le four, en fonction ou . Le temp de préchauffage du four est

terminée lorsque le voyant lumineux d’échauffement s’éteint.

Gâteau de poisson Moule

1,0 Moyenne 170-190 45-50

0,6 Moyenne 180-200 25-30

0,5 Moyenne 170-190 30-35

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6061

FRANÇAIS Nettoyez l'extérieur du four et les accessoires

avec de l'eau savonneuse tiède ou avec un

Ne pas utiliser des éponges métalliques, des

brosses en fer ou des poudres commerciales

ou abrasives qui pourraient rayer l'émail. Pour

les surfaces inoxydables, agir avec précaution

et employer seulement des éponges ou des

chiffons ne pouvant pas les rayer.

Pour nettoyer l’extérieur du four, n’essayez

pas d’extraire les commandes, car il faudrait

pour cela extraire d’abord le four du meuble.

N’utilisez pas d’éponges ou brosses métalliques,

ni de poudres commerciales ou abrasives pour

nettoyer la porte du four. Vous pourriez en rayer

la surface et provoquer la rupture du cristal.

Selon le modèle du four, vous pouvez

démonter la porte pour le nettoyage, procédez

de la maniére suivante:

1 Ouvrez complètement la porte du four.

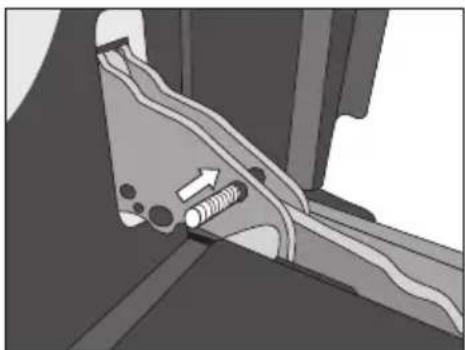

2 Introduisez les goupilles de sécurité dans

les orifices des charnières de la porte.

3 Saisissez la porte par les côtés et repous-

sez-la sans la fermer complètement.

Nettoyage de la Porte du Four

Nettoyage de l'extérieur et des

Nettoyage et Entretien

Avant toute operation de nettoyage ou

d’entretien, vérifiez que la prise de l’appareil

• Nettoyez l'intérieur du four pour éliminer

les restes de graisse ou d'aliments qui sont

la cause de fumées et d' odeurs et

provoquent l'apparition de taches.

• Quand le four est froid et pour les surfaces

émaillées (par exemple le bas du four)

utilisez des brosses en nylon ou des

éponges avec de l'eau savonneuse tiède.

Au cas où on utiliserait des produits de

nettoyage pour fours, les appliquer

seulement sur les surfaces émaillées en

suivant les instructions du fabricant.

N´utilisez pas de nettoyeur vapeur ou haute

pression pour nettoyer le four. N’utilisez pas

non plus des éponges ou des brosses

métalliques, ou un autre ustensile qui puisse

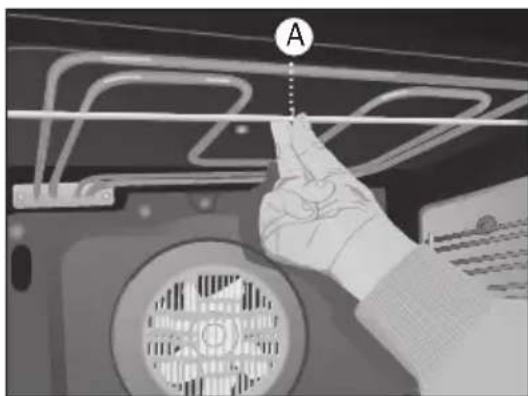

Usage du Grill Abattable (Selon Modèles).

Pour nettoyer la partie supérieure du four.

• Attendre que le four soit froid.

• Tourner la vis (A) et baisser la résistance du

Grill le plus possible.

• Nettoyer la partie supérieure du four et

remettre la résistance du Grill en place dans

sa position initiale.

Nettoyage de l'intérieur du Four

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6162

4 Soulevez la porte et enlevez les charnières

des rainures avant du four en les tirant vers

N’enlevez jamais les goupilles de sécurité,

vous risqueriez de vous blesser avec la char-

nière. De plus, il est impossible de monter la

porte si les goupilles ne sont pas en place.

Pour fixer la porte, saisissez-la à deux mains

et introduisez les charnières dans les ouver-

tures correspondantes à l’avant du four.

Ouvrez lentement la porte toute entière.

N’utilisez pas d’éponges ou brosses

métalliques, ni de poudres commerciales ou

abrasives pour nettoyer la porte du four. Vous

pourriez en rayer la surface et provoquer la

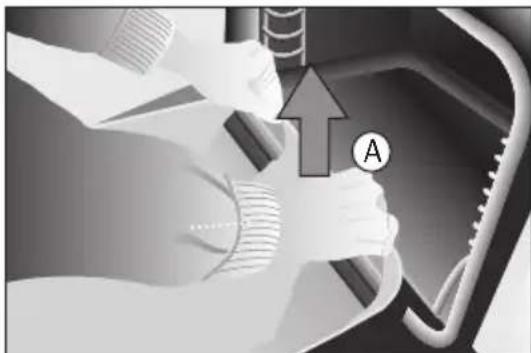

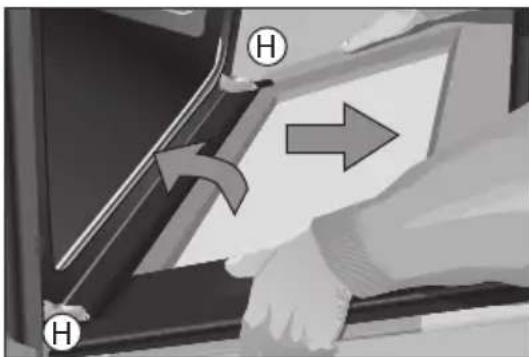

Instructions de démontage / montage de la

1 Ouvrez la porte du four.

2 Tirez la vitre vers l’extérieur par la partie

Nettoyage de la Porte avec Vitre

Intérieure de Grande Taille

Pour changer l’ampoule, assurez-vous

d’abord que le four est débranché du courant

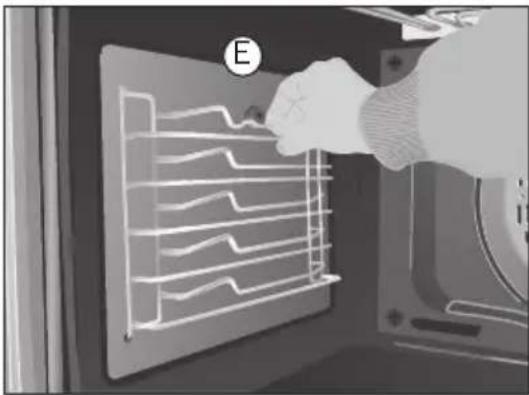

• Tirez sur les supports chromé en les déta-

chant de l´écrou (E).

Changement de l’ampoule du four

3 La vitre intérieure est déjà libre. Sortez-la.

Veuillez prêter attention car lorsque vous reti-

rez la vitre intérieure, la porte du four se fer-

4 Nettoyez la vitre intérieure et la porte du

four par l’intérieur.

5 Ensuite, introduisez les supports de la vitre

intérieure dans les rainures supérieures de

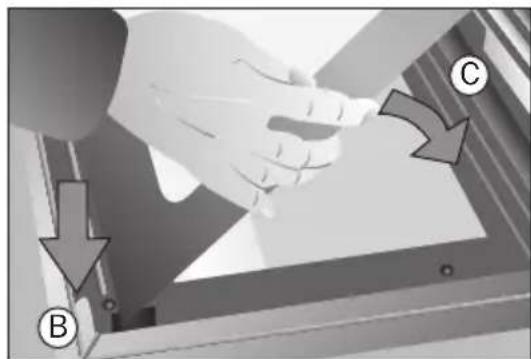

6 Faîtes tourner la vitre vers la porte (C).

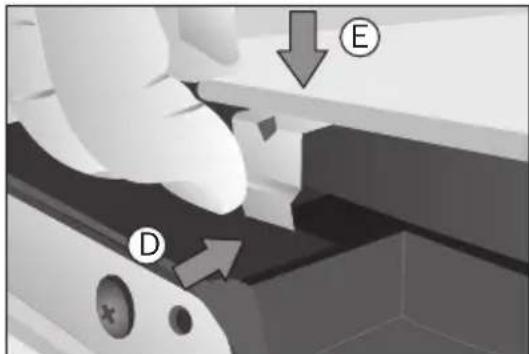

7 En appuyant avec les deux mains sur les deux

supports inférieurs (D) et à la fois en poussant

la vitre vers la porte (E), la vitre restera à nou-

veau fixée à la porte.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6263

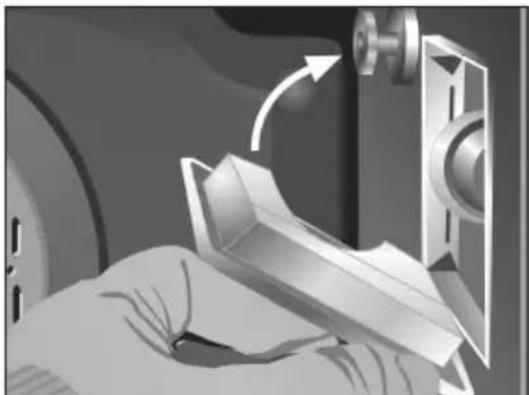

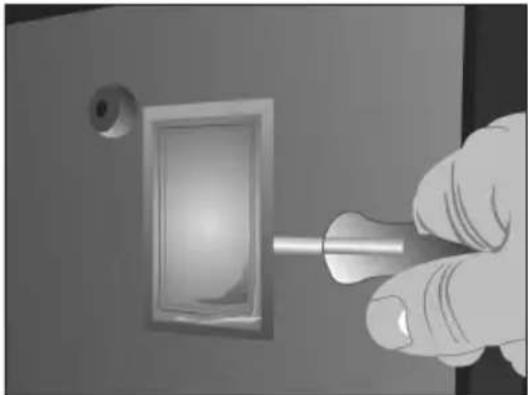

• Dévissez le verre du soport de l´ampoule

avec l’aide d’un outil.

• Changez l’ampoule.

• Mettez de nouveau le verre en place, en

s’ssurant qu’il emboîte sans le forcer dans

la position correcte.

La lampe à changer doit avoir une résistance à

la température de jusqu’à 300 °C. Commandez-

la au service d’assistance technique.

Si malgré ces conseils le problème persiste,

prenez contact avec votre Service

d'Assistance Technique.

Le four ne fonctionne pas

Vérifiez si le four est branché au réseau.

Vérifiez les fusibles et le limitateur

de votre installation.

Assurez-vous que l´horloge est en position

manuelle ou qu'elle est programmée.

Vérifiez la position du sélecteur de fonctions

La lumière intérieure du four ne s’allume pas

Vérifiez si le montage est correct

selon le Mode d’Emploi.

Le voyant lumineux de chauffage ne s’allume pas

Sélectionnez une température.

Sélectionnez une fonction.

Il ne doit s'allumer que quand le four

est en train de chauffer pour atteindre

la température sélectionnée.

Génération de fumées pendant

le fonctionnement du four

Processus normal pendant le premier

Nettoyer le four périodiquement.

Réduire la quantité de graisse ou d'huile

Ne pas utiliser de températures supérieures à

celles qui sont indiquées

sur les tableaux de cuisson.

Les cuissons ne donnent pas le résultat attendu

Réviser les tables de cuisson, pour obtenir une

orientation sur le fonctionnement de votre four.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6364

Si l'appareil ne fonctionne pas, communiquez

au Service d'Assistance technique le type

d'anomalie que vous avez observée en

1 Numéro de Série (S-No)

2 Modèle de l'Appareil (Mod)

que vous pourrez trouver gravés sur la plaque

de caractéristiques. Cette plaque de

caractéristiques se trouve sur la partie

inférieure du four, que vous pourrez voir en

L’appareil que vous avez acquis est

conforme aux Directives Européennes sur la

Sécurité du Matériel Electrique (73/23/CEE)

et la Compatibilité Electromagnetique

Information Technique

• Pour l'encastrement des fours

multifonctions, la partie postérieure du

meuble, qui correspond à la zone ombrée

de la figure 3, ne doit présenter aucune

partie saillante (renforcements du meuble,

tuyauteries, prises de courant,). (Voir la

• L'adhésif employé pour le recouvrement en

plastique des meubles doit supporter des

températures supérieures à 85ºC.

L'installateur doit vérifier que:

• La tension et la fréquence du courant

correspondent à ce qui est indiqué sur la

Plaque de Caractéristiques.

• L'installation électrique doit pouvoir

supporter la puissance maximale indiquée

sur la plaque de caractéristiques.

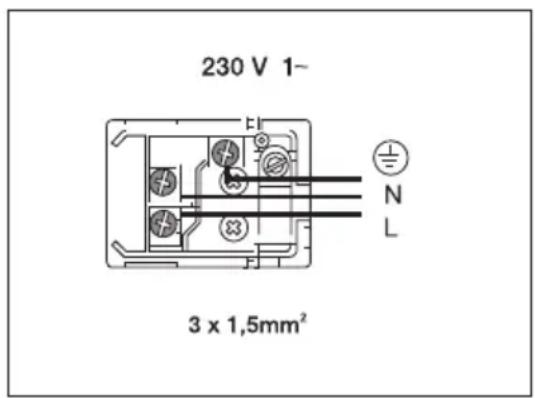

• Le schéma de raccordement est indiqué sur

• Le raccordement au réseau dispose d’une

prise de terre adéquate selon les normes

Raccordement au réseau.

Conditions Légales Requises

Cette information s'adresse exclusivement à

l'installateur, étant donné qu'il est

responsable du montage et du raccordement

électrique. Si vous installez le four, le

fabricant ne sera pas responsable des

• Pour déballer le four, tirez sur la languette

située à la partie inférieure de la caisse.

• On découpera dans le meuble une

ouverture aux dimensions indiquées sur la

figure; la dimension minimale du fond du

meuble sera de 580 mm. (Voir les figures 1

et 2 d'encastrement du four sur la page 98).

Avant l'installation

• Le raccordement doit être effectué par

l’intermédiaire d’un interrupteur omnipolaire

adéquat à l’intensité à supporter et la

distance de séparation des contacts doit être

au moins de 3 mm pour le débranchement en

cas d’urgence, de nettoyage ou de

changement de l’ampoule. Le cordon de

prise de terre ne devra en aucun cas passer

• Cet interrupteur peut être remplacé par une

fiche de prise de courant, toutefois que celle-

ci soit accessible dans un usage normal.

Après le raccordement, vérifier le

fonctionnement correct de tous les éléments

électriques du four.

Pour tous les fours et après avoir réalisé le

raccordement au réseau.

1 Introduisez le four dans le meuble en vous

assurant que le câble d'alimentation n’est

pas coincé, ni en contact avec des parties

2 Fixez le four au meuble à l'aide des 2 vis

fournies en les vissant au meuble à travers

les trous que l'on peut observer une fois la

3 Faites attention à ce que la carcasse du four

ne soit pas en contact avec les parois du

meuble et qu'il y ait au moins une séparation

de 2 mm avec les meubles contigus.

Installation du Four

0,6 Mitte 180-200 25-30

Notre contribution à la protection de l’environnement : nous utilisons du papier recyclé.
