BEDIENUNGSANLEITUNG SpectraView 3090 NEC

(Reset/otoãit nabídku OSD) 9 Popis tlaãítek 02_Czech 1/25/08, 8:53 AM10Deutsch Deutsch-1 Inhaltsverzeichnis Warnung, Vorsicht ....................................................................................................................... Deutsch-2 Erklärung..................................................................................................................................... Deutsch-2 Einsatzempfehlungen ................................................................................................................. Deutsch-3 Inhalt der Verpackung ................................................................................................................. Deutsch-5 Kurzanleitung .............................................................................................................................. Deutsch-6 Bedienelemente .......................................................................................................................... Deutsch-10 Anhang........................................................................................................................................ Deutsch-16 03_German 1/25/08, 8:53 AM1Deutsch-2 WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODERSTROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEMVERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRTWERDEN KÖNNEN.ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. VORSICHT VORSICHT: ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLÄGE ZU VERHINDERN. ERST NACH DEM TRENNEN DES GERÄTS VOM STROMNETZ IST GEWÄHRLEISTET, DASS AN KEINERGERÄTEKOMPONENTE SPANNUNG ANLIEGT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZUWARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTENWARTUNGSTECHNIKERN DURCHFÜHREN.Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, dieStromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente imGeräteinneren herstellen.Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. DieInformationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. VORSICHT: Bitte verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist ein für die Netzspannung geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.Steckertyp NordamerikaEuropäisch(Kontinent)Großbritannien Chinesisch JapanischSteckerform Land SpannungUSA/Kanada Großbritannien China JapanEU (außer GB)120* 230 220 100230 *Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync LCD3090WQXi-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Der Service für das Produkt erfolgt nur in dem Land, wo es gekauft wurde. Erklärung Erklärung des Herstellers Wir bestätigen hiermit, dass der Monitor MultiSync LCD3090WQXi (L307TD) folgenden Richtlinien entspricht: EG-Direktive 2006/95/EG: – EN 60950-1 EG-Direktive 2004/108/EG: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 und mit folgendem Siegel gekennzeichnet ist: NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ENERGY STAR ist eine eingetragene Marke in den USA. ErgoDesign ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.Alle anderen Marken, Namen und Produkte sind Marken oder eingetragene Marken der jeweiligen Eigentümer. NEC Display Solutions of America, Inc. hat als ENERGY STAR

-Partner festgestellt, dass dieses Gerät die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt. Das ENERGY STAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar. Maschinenlärminformations-Verordnung - 3. GPSGV, Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779. 03_German 1/25/08, 8:53 AM2Deutsch Deutsch-3 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG

DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND

NUTZEN DES LCD-FARBMONITORS:

ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.

Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

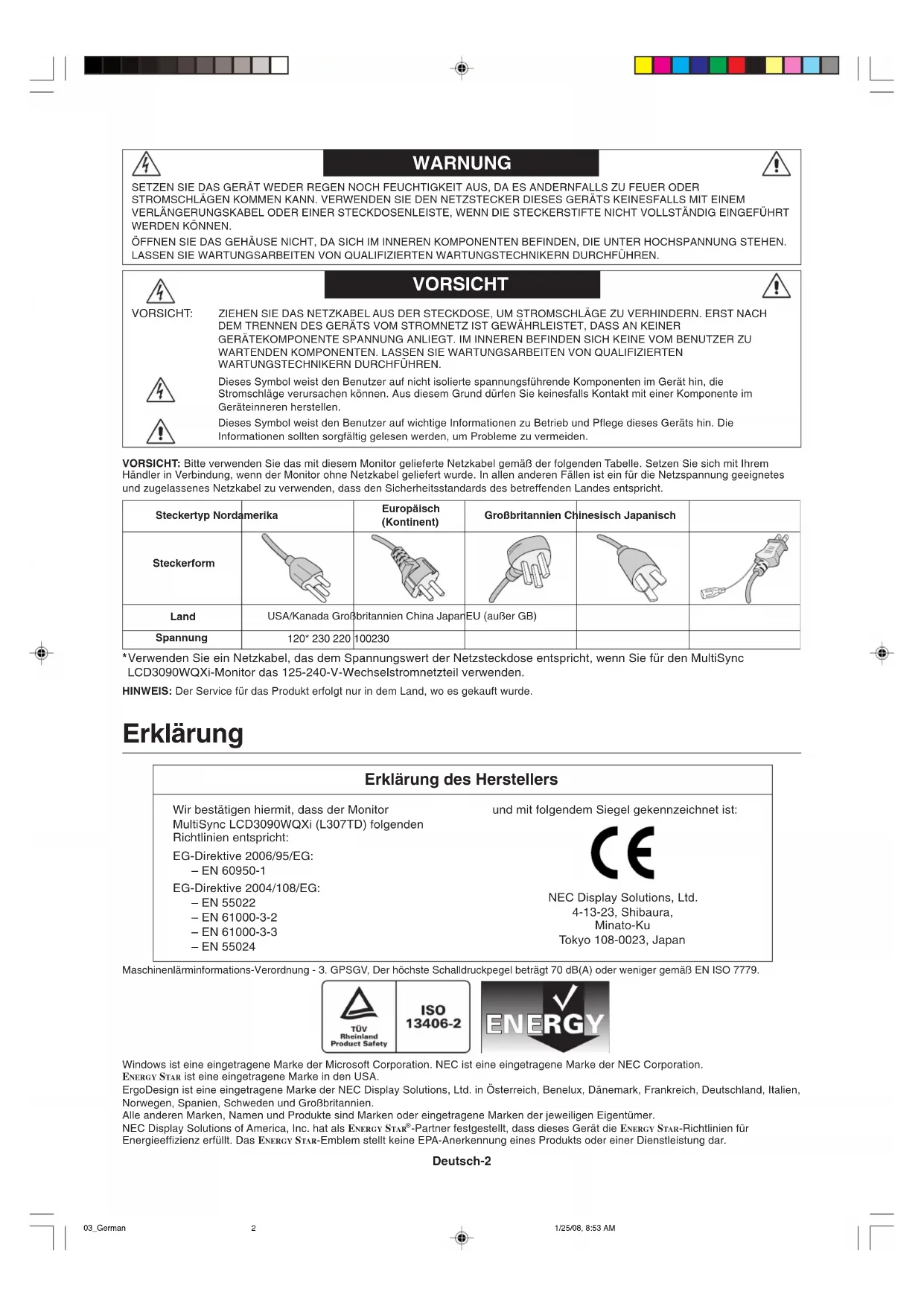

Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (In Europa sollte Typ H05VV-F 3G, 1 mm

Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen Sicherung (13 A) ausgestattet sein.

Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

Im Inneren der Fluoreszenzröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

Knicken Sie das Netzkabel nicht.

Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Umgebungen.

Decken Sie die Lüftungsschlitze des Monitors nicht ab.

Vibration kann die Hintergrundbeleuchtung beschädigen. Installieren Sie den Monitor nicht dort, wo er anhaltender Vibration ausgesetzt ist.

Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.

Um Beschädigungen am LCD-Monitor aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass der Monitor an einem sicheren Standort aufgebaut wird, und treffen Sie die erforderlichen Maßnahmen, damit der Monitor nicht herunterfällt. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

Das Netzkabel oder der Netzstecker ist beschädigt.

Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

Der Monitor wurde Regen oder Wasser ausgesetzt.

Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.

Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab, und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

Zum Installieren oder Tragen des Monitors sind mindestens zwei Personen erforderlich.

Um den Monitor zu tragen, halten Sie diesen am integrierten Handgriff und am unteren Rahmen fest.

Halten Sie den Monitor zum Tragen nicht ausschließlich an dessen Fuß fest. Bildschatten: Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden. Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. VORSICHT 03_German 1/25/08, 8:53 AM3Deutsch-4 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.

Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

Ist das dargestellte Bild aufgrund von Reflexionen nur schwer zu erkennen, sollten Sie einen Blendschutzfilter verwenden.

Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.

Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

Korrigieren Sie die Helligkeit, bis das Hintergrundraster nicht mehr erkennbar ist.

Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung.

Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionseinstellungen.

Verwenden Sie die vordefinierte Farbeinstellung.

Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von über 60 Hz.

Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. Reinigen des LCD-Bildschirms

Wenn der Flüssigkristallbildschirm fleckig oder staubig ist, wischen Sie ihn mit einem weichen Tuch ab.

Verwenden Sie zum Reinigen des LCD-Bildschirms keine harten oder kratzenden Materialien.

Üben Sie keinen Druck auf die LCD-Oberfläche aus.

Verwenden Sie keine lösungsmittelhaltigen Reiniger, da sie zur Beschädigung oder Verfärbung der LCD-Oberfläche führen können. Reinigen des Gehäuses

Ziehen Sie den Netzstecker aus der Steckdose.

Wischen Sie das Gehäuse vorsichtig mit einem weichen Tuch ab.

Reinigen Sie das Gehäuse zunächst mit einem mit neutralem Reinigungsmittel und Wasser getränkten Tuch, und wischen Sie mit einem trockenen Tuch nach. HINWEIS: Die Gehäuseoberfläche besteht aus verschiedenen Kunststoffen. Verwenden Sie zum Reinigen NIEMALS Benzol, Verdünner, alkalische oder alkoholhaltige Lösungsmittel, Glasreiniger, Wachs, Politur, Waschmittel oder Insektizide. Bringen Sie das Gehäuse nicht über längere Zeit mit Gummi oder Vinyl in Berührung. Diese Flüssigkeiten und Stoffe können dazu führen, dass die Farbe beeinträchtigt wird und reißt oder abblättert. 03_German 1/25/08, 8:53 AM4Deutsch Deutsch-5 Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten:

Monitor LCD3090WQXi mit neig-, schwenk- und höhenverstellbarem Pivotfuß

Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A)

Signalkabel (Kabel von DVI-D auf DVI-D)

Schraube (x 4) (zur Montage des Monitors auf einem Tragarm (Seite 9))

Klemme Netzkabel(Welcher Netzkabeltyp mitgeliefertwird, hängt davon ab, wohin derLCD-Monitor geliefert wird)Bedienungsanleitung DVI-D-auf-DVI-D-Kabel KabelabdeckungCD-ROMMini-D-SUB-Stecker mit15 Stiften auf DVI-ASchrauben Bedienungsanleitung Klemme

Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. MultiSync SoundbarKlemme HINWEIS: Dieser Monitor kann mit optionalen Lautsprechern ausgestattet werden: „MultiSync Soundbar“. Weitere Informationen erhalten Sie bei Ihrem Händler oder auf unserer Website unter http://www.necdisplaysolutions.com Wenn Sie die optionale Soundbar verwenden, schließen Sie die Kabel wie in der Abbildung dargestellt mit Hilfe der mitgelieferten Klemme am Monitor an. 03_German 1/25/08, 8:53 AM5Deutsch-6 Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen“ zu lesen. Für eine maximale Auflösung ist eine Videokarte mit 2560 x 1600 Pixel (tatsächlichen Auflösung) erforderlich. Zum Installieren oder Tragen des Monitors sind mindestens zwei Personen erforderlich.

1. Schalten Sie Ihren Computer aus.

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem

System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-Kabel (15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung B.1). Abbildung A.1 Abbildung B.1 Macintosh- Kabeladapter (nicht mitgeliefert) Abbildung A.2 HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich. 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die höchste Position (Abbildung C.1).

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).

HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls und einer Verkürzung der Lebensdauer dieses Moduls führen.

5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.

Führen Sie das Netzkabel durch die in Abbildung C.2 angegebenen Halterungen. Führen Sie das DVI-Kabel und das 15-polige Mini-D-Sub-an-DVI-A-Kabel durch die in Abbildung C.3 angegebenen Halterungen. Wenn Sie den Monitor im Hochformatmodus verwenden, führen Sie das DVI-Kabel und das 15-polige Mini-D-Sub-an-DVI- A-Kabel durch die in Abbildung C.4 angegebenen Halterungen.

6. Sorgen Sie dafür, dass alle Kabel flach am Fuß anliegen (Abbildung C.3).

Achten Sie beim Verlegen der Kabel auf Neigung, Höhe, Senkung und Drehung des Bildschirms. Abbildung C.2 Abbildung C.1 Netzkabel 30° Neigung Gleichspannung (Ausgang) Anschluss für NEC- Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. DVI-D DVI-I SENSORANSCHLUSS Für optionalen externen Sensor für die Selbstkalibrierung und das Kopieren der Kalibrierung (CD-ROM-Version, Seite 27). 03_German 1/25/08, 8:54 AM6Deutsch Deutsch-7

7. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie

die Kabelabdeckung an, wie in Abbildung D.2 dargestellt.

8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein.

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

9. Der Vacation-Schalter auf der linken Seite des Monitors muss eingeschaltet sein. Schalten Sie den Computer und den

Monitor mit dem Netzschalter an der Vorderseite (Abbildung E.1) ein. HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor nicht mit dem Schalter auf der Vorderseite eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.

10. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen

für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSD Steuerungen vorgenommen:

Autom. Kontrast (nur analoger Eingang)

Autom. Einst (nur analoger Eingang) Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSD Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung. Abbildung E.1 Vacation- Schalter Netzschalter Abbildung C.3 Abbildung D.1 Abbildung D.2 Abbildung C.4 03_German 1/25/08, 8:54 AM7Deutsch-8 Neigen Fassen Sie den Monitor an der oberen und unteren Seite, und neigen Sie ihn nach Bedarf (Abbildung TS.1). Drehen Fassen Sie den Monitor an beiden Seiten, und drehen Sie ihn nach Bedarf (Abbildung TS.2). HINWEIS: Neigen Sie den Monitor vorsichtig. Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw. gegen den Uhrzeigersinn aus dem Hoch- in das Querformat drehen (Abbildung R.1). Informationen dazu, wie Sie die Darstellung des OSD-Menüs zwischen Hoch- und Querformat umschalten, finden Sie im Abschnitt Bedienelemente. Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig. Abbildung TS.1 Abbildung TS.2 Abbildung R.1 Abbildung RL.1 03_German 1/25/08, 8:54 AM8Deutsch Deutsch-9 Montage des Tragarms

1. Verwenden Sie die beim Entfernen des Fußes gelösten Schrauben, um den

Tragarm am Monitor zu befestigen (Abbildung F.1). Vorsicht: • Verwenden Sie für die Montage NUR die Schrauben (4 Stück), die vom Monitorfuß entfernt wurden, um diesen nicht zu beschädigen.

Der Monitor sollte nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Steht Ihnen anderes Montagezubehör (z. B. VESA (200 x 100)) als VESA (100 x 100) zur Verfügung, verwenden Sie Schrauben der Größe M4 (Länge: Stärke des Bügels + 10 mm). Empfohlene Befestigungskraft: 98 – 137 N•cm

Wenn Sie den Tragarm verwenden, lassen Sie über und hinter dem Monitor entsprechenden Abstand, um die Lüftungsschlitze nicht zu blockieren. Abbildung S.1 Abbildung S.2 Abbildung S.3 Abbildung F.1 Nach oben Schieben Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: HINWEIS: Zum Installieren oder Bewegen des Monitors sind mindestens zwei Personen erforderlich.

Ausführliche Hinweise finden Sie in der Anleitung, die dem Tragarm beiliegt.

Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors stabil genug ist. Entfernen des Monitorfußes

1. Entfernen Sie die Kabelabdeckung.

2. Ziehen Sie alle Kabel ab.

3. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position.

4. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1).

5. Fassen Sie mit einer Hand den Fuß und mit der anderen den Schnellfreigabehebel. Bewegen Sie den

Schnellfreigabehebel in Pfeilrichtung (Abbildung S.2).

6. Heben Sie die Unterseite des Fußes an, um ihn vom Monitor zu lösen (Abbildung S.3). Der Monitor kann jetzt auf andere

Weise montiert werden. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. HINWEIS: Achten Sie beim Entfernen des Monitorfußes darauf, dass Sie Ihre Finger nicht einklemmen. 100 mm100 mm200 mm Das Gewicht des kompletten LCD-Monitors beträgt: 14,4 kg 03_German 1/25/08, 8:54 AM9Deutsch-10 Bedienelemente Die OSD (On-Screen-Display)-Bedienelemente auf der Vorderseite des Monitors haben folgende Funktionen: Um auf das OSD-Menü zuzugreifen, drücken Sie die Taste MENU. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD Menü geschlossen werden.

Die Funktionalität der Tasten LINKS/RECHTS und AUF/AB ist je nach Darstellung (Querformat/Hochformat) des OSD- Menüs austauschbar.

EINSTELLEN DER OSD-SPRACHE

Legen Sie die OSD-Sprache vor Verwendung der OSD-Funktionen fest.

Um auf das Menü „LANGUAGE SELECTION (SPRACHAUSWAHL)“ zuzugreifen, drücken Sie eine Bedientaste (LINKS/RECHTS, AUF/AB oder EXIT).

Drücken Sie die Taste LINKS/RECHTS oder AUF/AB, um die gewünschte OSD-Sprache auszuwählen.

Um das OSD-Menü zu verlassen, drücken Sie auf EXIT. HINWEIS: Das Einstellen der OSD-Sprache ist nur beim ersten Setup erforderlich. Die OSD-Sprache ändert sich nicht, solange sie nicht vom Benutzer umgestellt wird. Ermittelt die Umgebungshelligkeit und bewirkt so eine automatische Anpassung verschiedener Monitoreinstellungen. Dies führt zu entspannterem Sehen. Decken Sie diesen Sensor nicht ab. Schaltet den Monitor ein und aus. Zeigt an, dass der Monitor eingeschaltet ist. Im erweiterten OSD-Steuerungsmenü kann zwischen Blau und Grün gewählt werden. Öffnet das OSD-Steuerungsmenü. Öffnet die OSD Untermenüs. Ändert die Eingangsquelle, wenn das OSD-Steuerungsmenü nicht aktiv ist. Zugriff OSD-Menü. Schließt das OSD-Untermenü. Schließt das OSD-Steuerungsmenü. Navigiert im OSD-Steuerungsmenü nach links bzw. rechts. Sie können die Helligkeit direkt anpassen, während das OSD-Menü ausgeschaltet ist. Die HotKey-Funktion ist standardmäßig eingeschaltet. Navigiert im OSD-Steuerungsmenü nach oben bzw. unten. Sie können den Kontrast direkt anpassen, während das OSD-Menü ausgeschaltet ist. Die HotKey-Funktion ist standardmäßig eingeschaltet. Setzt das OSD-Menü auf die Werkseinstellungen zurück. Wird diese Taste bei nicht angezeigtem OSD-Menü gedrückt, wird die Darstellung des OSD- Steuerungsmenüs zwischen Hoch- und Querformat umgeschaltet (Seite 22, Menüpunkt 9 „OSD ROTATION“).* Die Tastenbeschreibung wird beim Zugriff auf das OSD-Steuerungsmenü automatisch auf dem Bildschirm angezeigt. Sie wird beim Umschalten des OSD-Steuerungsmenüs ebenfalls umgeschaltet.

(RESET/OSD UMSCHALTEN) 9 TASTENBESCHREIBUNG

Querformat Hochformat 03_German 1/25/08, 8:54 AM10Deutsch Deutsch-11 Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: Der obere Helligkeitsbereich (höhere Einstellungen) wird mit Hilfe der Ausgabe der Hintergrundbeleuchtung angepasst. Wenn die Helligkeit auf eine sehr niedrige Stufe (niedrige Einstellung) eingestellt ist, wird der Kontrast möglicherweise reduziert. Der Bildschirm gleicht eine niedrige Helligkeitsstufe digital aus. Wenn dies der Fall ist, leuchtet die Anzeige am OSD rot. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTO. KONTRAST (nur analoger Eingang) Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. ECO-MODUS Reduziert den Stromverbrauch durch Verringerung der Helligkeit. 1: Verringert die Helligkeit um 25%. 2: Verringert die Helligkeit um 50%. B-DEF.: Verringert die Helligkeit entsprechend der Festlegung durch den Benutzer. Anweisungen zu benutzerdefinierten Einstellungen finden Sie im erweiterten OSD-Menü. AUTOM. HELLIGKEIT Es gibt drei Einstellungen für „Autom. Helligkeit“. AUS: Keine Funktion. 1: Setzt die HELLIGKEIT automatisch auf die optimale Einstellung durch Ermittlung des Helligkeitsgrads der Umgebung*

2: Setzt die HELLIGKEIT automatisch auf die optimale Einstellung, basierend auf dem weißen Anzeigebereich. Der Sensor für die Umgebungshelligkeit (SENSOR FÜR AUTOMATISCHES ABBLENDEN) hat keine Funktion. HINWEIS: Decken Sie den Sensor für die Umgebungshelligkeit (SENSOR FÜR AUTOMATISCHES ABBLENDEN) nicht zu. Wenn „AUTO-LUMINISZENZ“ (Seite 17, Menüpunkt 1) auf EIN ist, ist diese Funktion deaktiviert.

: Weitere Informationen zu „Autom. Helligkeit“ finden Sie auf Seite 31 (CD-ROM-Version). SCHWARZWERT Passt den Schwarzwert an. Autom. Einst (nur analoger Eingang) Stellt Bildposition, Bildpunkte und Stabilität automatisch ein. Bildsteuerungen LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. AUF/AB Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDBREITE (BILDHÖHE) (nur analoger Eingang) Durch Erhöhen oder Verringern des Werts wird die Bildbreite (oder Bildhöhe) eingestellt. Wird mit der Einstellung „Autom. Einstellung“ kein zufrieden stellendes Ergebnis erzielt, ist eine Optimierung mit dieser Funktion möglich. Dazu kann ein Moiré-Testmuster verwendet werden. Die Funktion ändert gegebenenfalls die Bildbreite. Mit dem Menü LINKS/RECHTS können Sie das Bild auf dem Bildschirm zentrieren. Ist die Einstellung „Bildbreite (Bildhöhe)“ fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein. Wert für BILDPUNKTE ist falsch. Wert für BILDPUNKTE wurde optimiert. Wert für BILDPUNKTE ist richtig. 03_German 1/25/08, 8:54 AM11Deutsch-12 OPTIMIERUNG (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen „Autom. Einstellung“ und „Bildbreite“ kein zufrieden stellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung „OPTIMIERUNG“ fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein. Wert für OPTIMIERUNG ist falsch. Wert für OPTIMIERUNG ist richtig. AUTO-OPTIMIERUNG (nur analoger Eingang) Diese Funktion passt die Einstellung „OPTIMIERUNG“ regelmäßig automatisch an geänderte Signalbedingungen an. Die Anpassung erfolgt etwa alle 33 Minuten. AUSDEHNUNG Festlegung der Zoom-Methode. VOLLBILD: Die Bilddarstellung wird unabhängig von der Auflösung auf 2560 x 1600 Pixel erweitert. SEITENMASSE: Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern. AUS: Die Bilddarstellung wird nicht erweitert. B-DEF.: Ausführliche Anweisungen finden Sie im Abschnitt zum erweiterten OSD-Steuerungsmenü der Bedienungsanleitung. Farbsteuerungssystem Farbsteuerungssysteme: Sieben vordefinierte Farbeinstellungen. Für die Voreinstellungen 1, 2, 3 und 5 können die folgenden Ebenen angepasst werden: TEMPERATUR: Durch Erhöhen oder Verringern dieses Werts wird die Weißtemperatur angepasst. Bei niedrigerer Farbtemperatur wird die Bildschirmanzeige rötlich, bei höherer Farbtemperatur dagegen bläulich. WEISS (Weißabgleich): Wenn für die TEMPERATUR weitere Anpassungen erforderlich sind, können die RGB- Werte des Weißpunkts angepasst werden. Zur Anpassung der RGB-Werte muss unter TEMPERATUR die Einstellung BENUTZERDEFINIERT gewählt werden. FARBTON: Hierdurch wird der Farbton jeder Farbe angepasst*

. Die Farbänderung wird auf dem Bildschirm sichtbar und die Farbleisten im Menü speigeln der Grad der Anpassung wider. SÄTTIGUNG: Hierdurch wird die Farbtiefe jeder Farbe angepasst*

. Durch Drücken der Taste RECHTS wird die Lebendigkeit der Farbe erhöht. OFFSET: Hierdurch wird die Helligkeit jeder Farbe angepasst*

Sie können festlegen, wo das OSD-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach links oder rechts verschoben werden.

Sie können festlegen, wo das OSD-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben oder unten verschoben werden. OSD ANZEIGEDAUER Das OSD-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Sie können festlegen, nach welchem Zeitraum das OSD-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 bis 120 Sekunden in Schritten zu je fünf Sekunden. OSD ABSCHALTUNG Diese Funktion sperrt den Zugriff auf alle Funktionen der OSD-Steuerungen. Wenn Sie im Modus OSD ABSCHALTUNG auf die OSD-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre dieser Steuerungen hinweist. Es gibt vier Arten für OSD ABSCHALTUNG: OSD ABSCHALTUNG mit Helligkeits- und Kontraststeuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. KONTRAST und HELLIGKEIT können im Modus OSD ABSCHALTUNG angepasst werden. OSD ABSCHALTUNG ohne Steuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. Im Modus OSD ABSCHALTUNG können keine Steuerungen angepasst werden. OSD ABSCHALTUNG mit Helligkeitssteuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, drücken Sie die Taste SELECT, und halten Sie die Tasten AB und LINKS gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, drücken Sie die Taste SELECT, und halten Sie die Tasten AB und LINKS gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. Nur die HELLIGKEIT kann im Modus OSD ABSCHALTUNG angepasst werden. BENUTZERDEFINIERT: Informationen hierzu finden Sie im erweiterten OSD-Menü. OSD-TRANSPARENZ Passt die Transparenz des OSD-Menüs an. OSD-FARBE MENÜPUNKT FENSTERRAHMENFARBE, AUSWAHLFARBE und FENSTERRAHMENFARBE können in Rot, Grün, Blau oder Grau geändert werden. AUFLÖSUNGSANZEIGE Die optimale Auflösung beträgt 2560 x 1600 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 2560 x 1600 Pixel verwendet wird. DIREKTZUGRIFF Sie können HELLIGKEIT und KONTRAST direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Helligkeit mit den Tasten LINKS oder RECHTS und den Kontrast mit den Tasten AB oder AUF einstellen, während das OSD-Menü deaktiviert ist. Über die Taste EXIT können Sie auf das Standard-OSD-Menü zugreifen. WERKSEINSTELLUNG Mit dieser Option können Sie alle OSD-Steuerungseinstellungen (HELLIGKEIT, KONTRAST, ECO-MODUS, AUTOM. HELLIGKEIT, SCHWARZWERT, BILDSTEUERUNG, FARBSTEUERUNGSSYSTEM, SCHÄRFE, ABSCHALT- TIMER, AUSSCHALTMODUS, OSD LINKS/RECHTS, OSD AUF/AB, OSD ANZEIGEDAUER, OSD- TRANSPARENZ) auf die Werkseinstellungen zurücksetzen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. 03_German 1/25/08, 8:54 AM14Deutsch Deutsch-15 Information Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Die Modell- und die Seriennummer des Monitors. HINWEIS: Wenn das OSD mit einem digitalen Eingang verbunden ist, wird entweder DIGITAL(D) bei einem Dual-Link-Signal oder DIGITAL(S) bei einem einfachen Signal angezeigt. OSD Warnung Die Menüs der OSD Warnungen können mit der Taste „Exit“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals angezeigt. AUFLÖSUNGSANZEIGE: Mit Hilfe dieser Funktion wird eine Warnung angezeigt, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Menü WERKZEUGE (OSD) deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Wiederholfrequenz. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. HOCHFORMAT-WARNUNG: Wenn der Monitor im Hochformat verwendet wird, wird der Helligkeitswert auf 300 cd/m

reduziert. Wenn die Hochformat-Warnung auf EIN gesetzt ist, erscheint für 10 Sekunden eine Meldung zur Änderung der Helligkeit auf dem Bildschirm. LUMINISZENZ-WARNUNG: Wenn die Hintergrundbeleuchtung nicht die gewünschte Luminiszenz darstellen kann, erscheint eine Meldung auf dem Bildschirm. Um dies zu vermeiden, reduzieren Sie die HELLIGKEITsstufe oder stellen Sie die AUTO-LUMINISZENZ-Funktion auf AUS (Seite 17, Menüpunkt 1). HINWEIS: Die DVI-AUSWAHL, die Einstellungen für den Ausschaltmodus und die Einstellungen für den HDCP-INHALT können geändert werden, während die Meldungen KEIN SIGNAL oder FREQUENZ ZU HOCH angezeigt werden. Das erweiterte Benutzermenü wird im „Anhang“ beschrieben. 03_German 1/25/08, 8:54 AM15Deutsch-16 Menüpunkt 1 Brightness (Helligkeit) Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. Wenn AUTO-LUMINISZENZ auf AUS oder auf 2 ist, wird die Helligkeitsstufe in Prozent (%) angepasst/gemessen. Wenn AUTO-LUMINISZENZ auf 1 oder auf 3 ist, wird die Helligkeitsstufe in cd/m

angepasst/gemessen. Dies ist die „Geschätzte Helligkeitsstufe“. Hinweis: Der obere Helligkeitsbereich (höhere Einstellungen) wird mit Hilfe der Ausgabe der Hintergrundbeleuchtung angepasst. Wenn die Helligkeit auf eine sehr niedrige Stufe (niedrige Einstellung) eingestellt ist, wird der Kontrast möglicherweise reduziert. Der Bildschirm gleicht eine niedrige Helligkeitsstufe digital aus. Wenn dies der Fall ist, leuchtet die Anzeige am OSD rot. Contrast (Kontrast) Ändert Bildhelligkeit und -kontrast im Verhältnis zum Hintergrund. Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. Auto Contrast (Autom. Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Kontrast, nur analoger Eingangssignale an. Drücken Sie SELECT, um die Einstellung anzupassen. Eingang) Damit der Kontrast angepasst werden kann, muss das Bild weiße Bereiche enthalten. Auto Black Level Passt den Schwarzwert automatisch an. Damit der Kontrast angepasst werden kann, (Autom. Schwarzwert, muss das Bild schwarze Bereiche enthalten. Drücken Sie SELECT, um die nur analoger Eingang) automatische Einstellung zu aktivieren. ECO Mode Reduziert den Stromverbrauch durch Verringerung der Helligkeit. (ECO-MODUS) 1: Verringert die Helligkeit um 25%. 2: Verringert die Helligkeit um 50%. CUSTOM (BENUTZERDEFINIERT): Verringert die Helligkeit entsprechend der Festlegung durch den Benutzer. ECO Mode Custom Ermöglicht es dem Benutzer, die gewünschte Helligkeit festzulegen, wenn (ECO-Modus Benutzerdefiniert) der ECO-Modus aktiv ist. Auto Brightness „Autom. Helligkeit“ verfügt über drei Einstellungen. (Autom. Helligkeit) OFF (AUS): Keine Funktion. 1: Setzt die HELLIGKEIT automatisch durch Ermittlung des Helligkeitsgrads der Umgebung. 2: Setzt die HELLIGKEIT automatisch auf die optimale Einstellung, basierend auf dem weißen Anzeigebereich. Der Sensor für die Umgebungshelligkeit (Sensor für automatisches Abblenden) hat keine Funktion. Hinweis: Decken Sie den Sensor für die Umgebungshelligkeit (Sensor für automatisches Abblenden) nicht zu. Wenn „AUTO-LUMINISZENZ“ auf EIN ist, ist diese Funktion deaktiviert. Black Level Ermöglicht es Ihnen, den Schwarzwert manuell einzustellen. Drücken Sie LINKS oder (Schwarzwert) RECHTS, um die Einstellung anzupassen. Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs>

Schalten Sie den Monitor aus.

Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken. Drücken Sie dann eine der Steuerungstasten (EXIT, LINKS, RECHTS, AUF, AB).

Nun wird das erweiterte Menü angezeigt. Dieses Menü ist größer als das normale OSD Menü. <Schließen des erweiterten Menüs>

Schalten Sie den Monitor aus und auf normale Weise wieder ein. Um eine Einstellung vorzunehmen, markieren Sie den entsprechenden Menüpunkt und drücken SELECT. Zur Auswahl eines anderen Menüpunkts drücken Sie EXIT und anschließend LINKS oder RECHTS, um den gewünschten Menüpunkt zu markieren. 03_German 1/25/08, 8:54 AM16Deutsch Deutsch-17 AUTO LUMINANCE Stabilisiert die Helligkeit und Farbe des Bilds. Während die HELLIGKEITsstufe (AUTO-LUMINISZENZ) angepasst wird, blinkt der numerische Wert. OFF (AUS): Keine Funktion 1: Luminiszenz stabilisieren 2: Farbe stabilisieren 3: Luminiszenz und Farbe stabilisieren Hinweis: Die AUTO-LUMINISZENZ-Funktion steht nur zur Verfügung, wenn „AUTO-HELLIGKEIT“ AUS ist. Wenn „AUTO-LUMINISZENZ“ auf 1 oder auf 3 ist, ist der Maximalwert der Helligkeitsstufe beschränkt. Wenn AUTO-LUMINISZENZ auf AUS oder auf 2 ist, wird die Helligkeitsstufe in Prozent (%) angepasst/gemessen. Wenn AUTO LUMINISZENZ auf 1 oder auf 3 ist, wird die Helligkeitsstufe in cd/m

angepasst/gemessen. Dies ist die „Geschätzte Helligkeitsstufe“. Menüpunkt 2 R-H.position (R H Position) Passt die Position der roten Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. G-H.position (G H Position) Passt die Position der grünen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. B-H.position (B H Position) Passt die Position der blauen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. R-FINE (R-OPTIMIERUNG) Passt die Einstellung „OPTIMIERUNG“ der roten Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. G-FINE (G-OPTIMIERUNG) Passt die Einstellung „OPTIMIERUNG“ der grünen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. B-FINE (B-OPTIMIERUNG) Passt die Einstellung „OPTIMIERUNG“ der blauen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. R-SHARPNESS (R-SCHÄRFE) Passt die Schärfe der roten Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. G-SHARPNESS (G-SCHÄRFE) Passt die Schärfe der grünen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. B-SHARPNESS (B-SCHÄRFE) Passt die Schärfe der blauen Bildkomponente an. (nur analoger Eingang) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. DVI Long Cable (DVI Dient zum Kompensieren der Bildverschlechterung bei Verwendung eines langen Kabellänge) (nur für DVI-Kabels. Es gibt vier mögliche Einstellungen, wobei „0“ die geringste und „3“ die den digitalen Eingang) höchste Kompensation bietet. Die Standardeinstellung ist „1“. Menüpunkt 3 Auto Adjust (Automatische Stellt Bildposition, Bildbreite und Optimierung automatisch ein. Einstellung) (nur analoger Eingang) Drücken Sie SELECT, um die automatische Einstellung zu aktivieren. Signal Adjust Bestimmt automatisch den Einstellungswert, wenn „Automatische Einstellung“ aktiviert (nur analoger Eingang) ist. Zur Auswahl stehen „SIMPLE“ (EINFACH) und „FULL“ (VOLL). Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. Auto Adjust Level Bestimmt den automatischen Einstellungswert für „Automatische Einstellung“. (Automatische Zur Auswahl stehen „SIMPLE“ (EINFACH), „FULL“ (VOLL) und DETAIL. Drücken Sie Einstellungsstufe) LINKS oder RECHTS, um eine Option auszuwählen. Weitere Informationen finden Sie (nur analoger Eingang) in der Tabelle unten. Bildbreite, Optimierung, H/V-Position Kontrast

O: Automatische Einstellung X: Keine automatische Einstellung HINWEIS: Die automatische Einstellung funktioniert nicht bei Auflösungen unter 800 x 600. Größe, Optimierung, Kontrast Schwarzwert, Dauer Position Kabellängenkompensation** SIMPLE O X X 1 Sekunde FULL O O X 1,5 Sekunden DETAIL* O O O 5 Sekunden O: Automatische Einstellung X: Keine automatische Einstellung

“DETAIL” aktiviert die automatische Kabellängenanpassung (Abweichung, Spitzenwertbildung). ** Schwarzwert, RGB-Schärfe, RGB-Verzögerung und RGB-Position werden über die Kabellängen- Software auf der CD-ROM angepasst. 03_German 1/25/08, 8:54 AM17Deutsch-18 A-NTAA SW Die Funktion Advanced No Touch Auto Adjust (erweiterte berührungslose Auto- (nur analoger Anpassung) erkennt neue Signale, selbst wenn die Auflösung und die Wiederholfrequenz Eingang) unverändert sind. Wenn mehrere PCs an den Monitor angeschlossen sind und alle ähnliche (oder sogar gleiche) Signale hinsichtlich der Auflösung und der Wiederholfrequenz senden, erkennt der Monitor, dass ein neues Signal vorhanden ist, und optimiert das Bild automatisch ohne Eingreifen des Benutzers. OFF (AUS): A-NTAA ist deaktiviert. ON (EIN): Wenn eine Signaländerung festgestellt wird, wählt A-NTAA automatisch die optimalen Monitoreinstellungen für das neue Signal. Wenn keine Signaländerung vorliegt, wird A-NTAA nicht aktiviert. Während der Signaloptimierung ist der Bildschirm des Monitors leer. OPTION: Funktioniert ebenso wie EIN, allerdings ist der Bildschirm nicht leer, während der Monitor Anpassungen für Signaländerungen vornimmt, sodass das neue Signal schneller angezeigt werden kann. Bei Verwendung eines externen Umschaltgeräts für den Anschluss von zwei oder mehr PCs kann sowohl die Einstellung EIN als auch OPTION gewählt werden. Menüpunkt 4 H. Position Steuert die horizontale Bildposition im Anzeigebereich des LCD. (Horizontale Position) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen.

V. Position Steuert die vertikale Bildposition im Anzeigebereich des LCD.

(Vertikale Position) Drücken Sie LINKS oder RECHTS, um die Einstellung anzupassen. H. Size (Bildbreite) Passt die Bildbreite des Bildschirms an. Wird mit der Einstellung „Autom. Einstellung“ (nur analoger kein zufrieden stellendes Ergebnis erzielt, ist eine Optimierung mit dieser Funktion Eingang) möglich. Dazu kann ein Moiré-Testmuster verwendet werden. Die Funktion ändert gegebenenfalls die Bildbreite. Mit dem Menü „Links/Rechts“ können Sie das Bild auf dem Bildschirm zentrieren. Ist die Einstellung „Bildbreite (Bildhöhe)“ fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein. Fine (Optimierung) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses (nur analoger Werts. Liefern die Funktionen „Autom. Einstellung“ und „Bildbreite“ kein zufrieden Eingang) stellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein. Auto Fine (Auto- Diese Funktion passt die Einstellung „OPTIMIERUNG“ regelmäßig automatisch an Optimierung) (nur geänderte Signalbedingungen an. Die Anpassung erfolgt etwa alle 33 Minuten. analoger Eingang) H. Resolution Durch Erhöhen oder Verringern des Werts wird das Bild breiter bzw. schmaler. (H-Auflösung) Drücken Sie die Taste RECHTS, um die Breite des angezeigten Bildes zu vergrößern. Drücken Sie die Taste LINKS, um die Breite des angezeigten Bildes zu reduzieren.

V. Resolution Durch Erhöhen oder Verringern des Werts wird das Bild länger bzw. kürzer.

(V-Auflösung) Drücken Sie die Taste RECHTS, um die Höhe des angezeigten Bildes zu vergrößern. Drücken Sie die Taste LINKS, um die Höhe des angezeigten Bildes zu reduzieren. Expansion Festlegung der Zoom-Methode. (Ausdehnung) FULL (VOLLBILD): Die Bilddarstellung wird unabhängig von der Auflösung auf 2560 x 1600 Pixel erweitert. ASPECT (SEITENMASSE): Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern. OFF (AUS): Die Bilddarstellung wird nicht erweitert. CUSTOM (B-DEF.): Wenn B-DEF. als Ausdehnungsmodus ausgewählt wird, können die Werte für H-ZOOM, V-ZOOM und ZOOM-POS angepasst werden. H.ZOOM (verfügbar Das Bild wird 1- bis 3-mal in Schritten von 0,01 in horizontaler Richtung nur im benutzerdefinierten (H-AUSDEHNUNG) erweitert. Ausdehnungsmodus) V.ZOOM (verfügbar nur Das Bild wird 1- bis 3-mal in Schritten von 0,01 in vertikaler Richtung im benutzerdefinierten (V-AUSDEHNUNG) erweitert. Ausdehnungsmodus) ZOOM POS. (verfügbar Mit dieser Einstellung wird der Punkt festgelegt, von dem aus der Bildschirm bei der nur im benutzerdefinierten Verwendung von H-ZOOM oder V-ZOOM expandiert wird. Die verfügbaren Optionen sind Ausdehnungsmodus) CENTER (MITTE) und LEFT TOP (OBEN LINKS). CENTER (MITTE): Mit H-ZOOM wird das Bild vom Mittelpunkt aus zu den Seiten des Bildschirms expandiert. Mit V-ZOOM wird das Bild vom Mittelpunkt aus zum oberen und unteren Rand des Bildschirms expandiert. LEFT TOP (OBEN LINKS): Legt den Ausgangspunkt für die Bildexpansion fest (OBEN für V-ZOOM, LINKS für H-ZOOM). Wenn bei der aktuellen Auflösung der Bildschirm nicht ausgefüllt ist, wird das Bild bei der Expansion nicht über den oberen bzw. linken Rand des Bildschirms hinaus ausgedehnt. Der rechte und der untere Bildschirmrand dagegen können überschritten werden. 03_German 1/25/08, 8:54 AM18Deutsch Deutsch-19 Menüpunkt 5 Gamma Selection Ermöglicht Ihnen, die Helligkeit der Graustufen manuell auszuwählen (Gammafunktion*). (Gamma-Auswahl) Es gibt fünf Optionen:

NO CORRECTION (KEINE KORREKTUR), 2.2, OPTION, PROGRAMMABLE

(PROGRAMMIERBAR) und CUSTOM (B-DEF.). NO CORRECTION (KEINE KORREKTUR): Keine Korrektur möglich. 2.2: Der Wert 2.2 ist fest eingestellt. PRIORITY (PRIORITÄT): Bitte lesen Sie die nachstehenden Erläuterungen zur Auswahl B-DEF. OPTION: Es gibt zwei Auswahlmöglichkeiten über den Menüpunkt OPTION: 1: Diese Einstellung wird für die Signalquelle empfohlen. Graubereiche erscheinen dann sehr viel heller als bei der Einstellung NO CORRECTION (KEINE KORREKTUR). 2: Für medizinische Graustufensbilder wird der DICOM-Gammawert empfohlen. Werksseitig kalibrierte DICOM-Funktion zur Anzeige von Graustufen für eine optimale visuelle Wahrnehmung. PROGRAMMABLE (PROGRAMMIERBAR): Mit Hilfe einer NEC-Software kann eine programmierbare Gammakurve geladen werden. CUSTOM (B-DEF.): Die nachstehenden Werte können angepasst werden, wenn unter GAMMA-AUSWAHL die Einstellung B-DEF. ausgewählt wird. CUSTOM VALUE (Benutzerdefinierter Wert): Der Gammawert kann im Bereich zwischen 0,5 und 4,0 in Schritten von 0,1 gewählt werden. Wenn die FARBSTEUERUNG sRGB ist, wird der Wert 2.2 festgelegt und dann auf NICHT EINSTELLBAR gesetzt. Offset: OFFSET passt den Schwarzwert digital an, nachdem das Signal analog/digital konvertiert wurde. PRIORITY (PRIORITÄT): Setzt die Gammamerkmale auf den Optimalwert zur Anzeige von Graustufen oder Farbe. GRAYSCALE (GRAUSTUFEN): Optimiert den Gammawert für die Graustufenanzeige - sollte mit DICOM verwendet werden. COLOR (FARBE): Optimiert den Gammawert für Farbbilder. *Gamma - Der Gammawert bezeichnet die Verteilung der Helligkeit im Intensitätsspektrum durch den Monitor und ist das Verhältnis zwischen Eingangsspannung und der resultierenden Intensität des Ausgangssignals. Ein absolut lineares Gerät verfügt über einen Gammawert von 1,0. Eine Funktion zur Gammakorrektur wird zur Änderung der Lumineszenz (Lichtintensität) eines Bildschirms verwendet, damit dessen Helligkeit (der über das menschliche Auge wahrgenommene Wert) korrekt gewählt werden kann. Menüpunkt 6 Color Control Farbsteuerungssysteme: Sieben vordefinierte Farbeinstellungen. (Farbsteuerung) Für die Voreinstellungen 1, 2, 3 und 5 können die folgenden Ebenen angepasst werden: TEMPERATURE (TEMPERATUR): Durch Erhöhen oder Verringern dieses Werts wird die Weißtemperatur angepasst. Bei niedrigerer Farbtemperatur wird die Bildschirmanzeige rötlich, bei höherer Farbtemperatur dagegen bläulich. WHITE (WEISS) (Weißabgleich): Wenn für die TEMPERATUR weitere Anpassungen erforderlich sind, können die RGB-Werte des Weißpunkts angepasst werden. Zur Anpassung der RGB-Werte muss unter TEMPERATUR die Einstellung BENUTZERDEFINIERT gewählt werden. HUE (FARBTON): Hierdurch wird der Farbton jeder Farbe angepasst*

. Die Farbänderung wird auf dem Bildschirm sichtbar und die Farbleisten im Menü speigeln der Grad der Anpassung wider. SATURATION (SÄTTIGUNG): Hierdurch wird die Farbtiefe jeder Farbe angepasst*

Durch Drücken der Taste RECHTS wird die Lebendigkeit der Farbe erhöht. OFFSET: Hierdurch wird die Helligkeit jeder Farbe angepasst*

. Durch Drücken der Taste RECHTS wird die Helligkeit der Farbe erhöht. *1: ROT, GELB, GRÜN, CYAN, BLAU und MAGENTA. ORIGINALFARBEN, sRGB: Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden. PROGRAMMIERBAR: Der Farbton, der mit der speziellen Anwendungssoftware eingestellt wurde, wird verwendet. Menüpunkt 7 Sharpness Dies ist eine digitale Funktion, die bei allen Signaltimings ein scharfes Bild gewährleistet. (Schärfe) Die Funktion nimmt ständig Anpassungen vor, um die gewünschten schärferen bzw. weicheren Konturen beizubehalten, und wird für unterschiedliche Timings separat eingestellt. Drücken Sie auf LINKS oder RECHTS, um die Einstellung anzupassen. DVI Selection Diese Funktion dient der Auswahl des DVI-Eingangsmodus 1. Nachdem diese (Auswahl bei DVI) Einstellung geändert wurde, muss der Computer neu gestartet werden. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. AUTO: Bei Verwendung des DVI-D-auf-DVI-D-Kabels muss „Auswahl bei DVI“ auf „Digital“ eingestellt werden. Bei Verwendung des Mini-D-SUB-auf-DVI-A-Kabels muss „Auswahl bei DVI“ auf „Analog“ eingestellt werden. DIGITAL: DVI-Digitaleingang ist verfügbar. ANALOG: DVI-Analogeingang ist verfügbar. 03_German 1/25/08, 8:54 AM19Deutsch-20 HDCP CONTENT Wählt die Art des Eingangs aus, der mit HDCP-INHALT verwendet werden muss. (HDCP-INHALT) AUS: Wenn ein PC oder ein anderer Computer angeschlossen ist, wählen Sie „AUS“. (Nur digitaler Eingang) EIN: Wenn ein DVD-Player oder ein anderes hochauflösendes Gerät angeschlossen ist, wählen Sie „EIN“. Hinweis: Signale mit Zeilensprung (480i, 576i, 1080i) werden nicht unterstützt. Treten Probleme auf, beachten Sie das Kapitel „Fehlerbehebung“ in dieser Bedienungsanleitung. Video Detect Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen (Signalpriorität) Computern festgelegt. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. FIRST (ERST): Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist. LAST (LETZT): Zeigt der Monitor das Signal der aktuellen Quelle an und wird ein neues Signal eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. NONE (KEIN): Der Monitor fragt den anderen Signaleingang erst dann ab, wenn der Monitor eingeschaltet wird. Off Timer Der Monitor wird nach der festgelegten Zeitspanne automatisch mit der Funktion AUS/ (Abschalt-Timer) EIN ausgeschaltet. Wenn Sie EIN wählen, drücken Sie SELECT und dann LINKS oder RECHTS, um die Einstellung anzupassen. Vor dem Ausschalten wird der Benutzer in einer Bildschirmmeldung gefragt, ob er die Ausschaltzeit um 60 Minuten verlängern will. Drücken Sie eine Taste des OSD-Menüs, um die Ausschaltzeit zu verlängern. OFF MODE Diese Funktion versetzt den Monitor nach einer gewissen Zeit der Inaktivität in den (AUSSCHALTMODUS) Energiesparmodus. Der AUSSCHALTMODUS verfügt über drei Einstellungen. OFF (AUS): Wenn das Eingangssignal verloren geht, schaltet der Monitor nicht in den Energiesparmodus. STANDARD: Wenn das Eingangssignal verloren geht, schaltet der Monitor automatisch in den Energiesparmodus. OPTION: Der Monitor schaltet automatisch in den Energiesparmodus, wenn die Umgebungshelligkeit unter den vom Benutzer vorgegebenen Wert fällt. OFF MODE Setting Passt den BELEUCHTUNGSWERT für den AUSSCHALTMODUS an. (Einstellung des AUSSCHALTMODUS) Response Improve Schaltet die Funktion REAKTIONSVERBESSERUNG ein bzw. aus. Mit dieser Funktion (Reaktionsverbesserung) können Unschärfen, die bei einigen bewegten Bildern auftreten können, reduziert werden. Wenn die Reaktionsverbesserung eingeschaltet ist, verbessert sich die Reaktionszeit. Side Border Color Hiermit lässt sich bei breiten Monitoren die Farbe der seitlichen Balken von Schwarz in (Seitenrandfarbe) Weiß ändern. LED Brightness Stellt die Helligkeit der LED am Monitor ein. (LED-Helligkeit) LEC Color (LED-Farbe) Die LED auf der Vorderseite kann blau oder grün leuchten. UNIFORMITY Diese Funktion kompensiert elektronisch leichte Abweichungen beim Weißabgleich sowie (GLEICHMÄßIGKEIT) Farbabweichungen, die im gesamten Anzeigebereich des Bildschirms auftreten können. Diese Abweichungen sind typisch für die LCD-Bildschirmtechnologie. Durch diese Funktion wird die Darstellung der Farben verbessert und ein sanfterer Luminiszenzabgleich des Bildschirms erzielt. Die Einstellung kann im Bereich zwischen 1 und 5 vorgenommen werden. 1 entspricht dem geringsten Kompensationsgrad, 5 dem höchsten. HINWEIS: Mithilfe der Funktion GLEICHMÄSSIGKEIT wird die maximale Lumineszenz des Bildschirms verringert. Wenn eine höhere Lumineszenz wichtiger als eine gleichmäßige Bildschirmleistung ist, sollte diese Funktion deaktiviert werden. UNIFORMITY Level Wählen Sie den Anpassungsgrad für die GLEICHMÄßIGKEIT aus. (GLEICHMÄßIGKEITS-Wert) Menüpunkt8 Language (Sprache) Die OSD-Steuerungsmenüs sind in acht Sprachen verfügbar. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. OSD H. Position Sie können festlegen, wo das OSD-Steuerungsfenster auf dem Bildschirm angezeigt (OSD H-Position) werden soll. Die Position kann nach links oder rechts verschoben werden. 03_German 1/25/08, 8:54 AM20Deutsch Deutsch-21 OSD V. Position Sie können festlegen, wo das OSD-Steuerungsfenster auf dem Bildschirm angezeigt (OSD V-Position) werden soll. Die Position kann nach oben oder unten verschoben werden. OSD Turn Off Das OSD-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. (OSD Anzeigedauer) Sie können festlegen, nach welchem Zeitraum das OSD-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 -120 Sekunden in 5-Sekunden-Abständen. OSD Lock Out Diese Funktion sperrt den Zugriff auf alle Funktionen der OSD-Steuerungen. Wenn Sie (OSD Abschaltung) im Modus OSD ABSCHALTUNG auf die OSD-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre dieser Steuerungen hinweist. Es gibt drei Arten der OSD Abschaltung: OSD ABSCHALTUNG mit Helligkeits- und Kontraststeuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. KONTRAST und HELLIGKEIT können im Modus OSD ABSCHALTUNG angepasst werden. OSD ABSCHALTUNG ohne Steuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. Im Modus OSD ABSCHALTUNG können keine Steuerungen angepasst werden. OSD ABSCHALTUNG mit Helligkeitssteuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, drücken Sie die Taste SELECT, und halten Sie die Tasten AB und LINKS gleichzeitig gedrückt. Um die Funktion OSD ABSCHALTUNG zu deaktivieren, drücken Sie die Taste SELECT, und halten Sie die Tasten AB und LINKS gleichzeitig gedrückt, während Sie sich im OSD-Menü befinden. Im Modus OSD ABSCHALTUNG kann die Helligkeit angepasst werden. BENUTZERDEFINIERT: Drücken Sie RESET und EXIT, um das Menü BENUTZERDEFINIERT zu öffnen. Wählen Sie FREIGEGEBEN oder GESPERRT für NETZSCHALTER, EINGANGSAUSWAHL, DIREKTZUGRIFF (HELLIGKEIT/KONTRAST), ECO-MODUS, WARNUNG (AUFLÖSUNGSANZEIGE/OSD ABSCHALTUNG). Zum Deaktivieren der Funktion OSD ABSCHALTUNG drücken Sie die Tasten RESET und EXIT, um die Abschaltungswarnung aufzurufen. Drücken Sie SELECT, SELECT, LINKS, RECHTS, LINKS, RECHTS, EXIT. OSD Transparency Passt die Transparenz des OSD-Menüs an. (OSD-Transparenz) OSD Color MENÜPUNKT FENSTERRAHMENFARBE, AUSWAHLFARBE und (OSD-Farbe) FENSTERRAHMENFARBE können geändert werden. BOOT LOGO Das NEC-Logo wird nach dem Einschalten des Monitors kurz angezeigt. Diese Funktion kann im OSD ein- oder ausgeschaltet werden. Hinweis: Halten die Taste EXIT bei angezeigtem NEC-Logo gedrückt, wird das BOOT LOGO-Menü angezeigt. Wenn möglich, schalten Sie die BOOT LOGO-Einstellung aus. Signal Information Die Signalinformation kann in der Bildschirmecke angezeigt werden. Sie lautet EIN/AUS. (Signalinformation) Resolution Notifier Die optimale Auflösung beträgt 2560 x 1600 Pixel. Wenn Sie EIN wählen, wird in einer (Auflösungsanzeige) Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 2560 x 1600 Pixel verwendet wird. Drücken Sie LINKS oder RECHTS, um eine Auswahl vorzunehmen. Hot Key Wenn diese Funktion aktiviert ist, können Helligkeit und Kontrast des Monitors über die (Direktzugriff) Tasten auf der Vorderseite angepasst werden, ohne das OSD-Menü öffnen zu müssen. Mit den Tasten LINKS oder RECHTS kann die Helligkeit angepasst werden. Mit den Tasten AB oder AUF kann der Kontrast angepasst werden. Factory Preset Mit der OSD-Steuerung „Werkseinstellung“ werden alle OSD-Einstellungen auf die (Werkseinstellung) Werkseinstellungen zurückgesetzt. Wenn Sie eine bestimmte Einstellung markieren und RESET drücken, wird nur diese Einstellung zurückgesetzt. 03_German 1/25/08, 8:54 AM21Deutsch-22 Menüpunkt 9 Grayscale Mode Mit dieser Funktion wird die Bildschirmanzeige in Monochrom geändert. (Graustufenmodus) Es gibt drei Arten von Einstellungen. OFF (AUS): Die Bildschirmanzeige ist FARBE. MODE1 (MODUS1): Der Eingang erfolgt in RGB-Farbe, doch der Monitor verwendet nur Grün. Die Bildschirmanzeige wird monochrom, weil nur grüne Daten R3/G/B LUT passieren. MODE2 (MODUS2): Der Eingang erfolgt in RGB-Farbe, doch der Monitor ändert den Farbraum in YUV. Die Bildschirmanzeige wird monochrom, weil nur Y-Daten R3/G/B LUT passieren. OSD Rotation AUTO: Das OSD-Menü dreht sich automatisch, wenn der Monitor gedreht wird. (OSD-Darstellung) OSD-DARSTELLUNG ist standardmäßig auf AUTO eingestellt. MANUAL (MANUELL): Wenn das OSD-Menü nicht angezeigt wird, drücken Sie die Taste OSD UMSCHALTEN, um das OSD-Menü zu drehen. Portrait Warning Wenn der Monitor im Hochformat verwendet wird, wird der Helligkeitswert auf 300 cd/m

(Hochformat- reduziert. Wenn die Hochformat-Warnung auf EIN ist, erscheint für 10 Sekunden eine Warnumg) Meldung auf dem Bildschirm. DDC/CI DDC/CI FREIGEGEBEN/GESPERRT: Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors ein oder aus. Screen Saver Der BILDSCHIRMSCHONER reduziert das Risiko von Bildschatten. (Bildschirmschoner) MOTION (BEWEGUNG) (standardmäßig AUS): Das Bild bewegt sich in regelmäßigen Abständen in alle vier Richtungen, um das Risiko von Bildschatten zu verringern. Das Timing für BEWEGUNG kann so eingestellt werden, dass sich das Bild in Intervallen zwischen 10 und 900 Sekunden bewegt. Das Timing ist auf Schritte von jeweils 10 Sekunden eingestellt. OPTION (EINSTELLUNGEN) (standardmäßig REDUZIERT): Es gibt zwei Optionen. REDUCED (REDUZIERT): Die Bildschirmanzeige wird auf 95% reduziert und bewegt sich in regelmäßigen Abständen in alle vier Richtungen. Das Bild ist eventuell nicht so scharf wie normalerweise. Auf dem Bildschirm erscheint das Vollbild. HINWEIS: Einige Eingangssignale werden von der Funktion REDUZIERT eventuell nicht unterstützt. FULL (VOLLBILD): Die Bildschirmanzeige wird auf VOLLBILD eingestellt und bewegt sich in regelmäßigen Abständen in alle vier Richtungen. Die Bildschirmanzeige verlässt den Anzeigebereich des Bildschirms in die Richtung, in die es sich bewegt, so dass ein Teils des Bildes abgeschnitten zu sein scheint. GAMMA (standardmäßig AUS): Wenn diese Einstellung auf AUS gesetzt wurde, wird für den Monitor die im Menüpunkt 5 eingestellte GAMMA-AUSWAHL verwendet (siehe Seite 19). Ist die Einstellung auf EIN gesetzt, wird die GAMMA-Kurve (außer PROGRAMMIERBAR) schmal, so dass der Kontrast verringert und dadurch das Risiko von Bildschatten reduziert wird. HINWEIS: Der BILDSCHIRMSCHONER funktioniert nicht, wenn die Funktion TILE- MATRIX aktiv ist. Input Setting Video Band Width (Videobandbreite) (nur analoger Eingang): Verringern Sie den Grad (Eingangseinstellung) des „Bildrauschens“ des Eingangssignals. Die Einstellungen der Videobandbreite können im Bereich zwischen 0 und 7 gewählt werden, wobei 0 keine Korrektur und 7 die maximale Korrektur des Bildrauschens bewirkt. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. Sync Threshold (Synchronisationsschwellenwert) (nur analoger Eingang): Passt den Begrenzungswert eines Synchronisationssignals an. Drücken Sie SELECT, um in das Einstellungsmenü zu wechseln. Passt die Empfindlichkeit separater oder gemischter Eingangssignale an. Verwenden Sie diese Option, wenn die Optimierung das Rauschen nicht erfolgreich beseitigt. SOG Threshold (SOG-Schwellenwert) (nur analoger Eingang): Passt die Empfindlichkeit der SOG-Eingangssignale (SOG = Synchronisation auf Grün) an. Passt den Begrenzungswert an, wenn die Synchronisation vom SOG-Signaleingang getrennt wird. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. Clamp position (Klemmposition): Wird der Monitor mit einem nicht standardgemäßen Signaltiming betrieben, erscheint das Bild eventuell dunkler als normal oder weist Farbabweichungen auf. Durch Verwendung der Klemmposition-Steuerung werden die Bilder richtig dargestellt. 03_German 1/25/08, 8:54 AM22Deutsch Deutsch-23 Menüpunkt A Tile Matrix Mithilfe der Funktion TILE-MATRIX kann ein Bild über mehrere Bildschirme hinweg (TILE-MATRIX) angezeigt werden. Diese Funktion kann für bis 25 Monitore verwendet werden (fünf vertikal, fünf horizontal). Um TILE-MATRIX verwenden zu können, muss das PC-Ausgangssignal für jeden einzelnen Monitor durch einen Verteilungsverstärker geleitet werden. ENABLE (FREIGEGEBEN): Wenn Sie EIN wählen, wird der Monitor an der ausgewählten Position erweitert. H MONITOR (H-MONITORE): Hiermit lässt sich die Anzahl horizontaler Anzeigen auswählen. V MONITOR (V-MONITORE): Hiermit lässt sich die Anzahl vertikaler Anzeigen auswählen. MONITOR No (MONITOR NR): Auswählen einer Position zur Erweiterung der Bildschirmanzeige. TILE COMP (TILE-AUSGLEICH): Arbeitet mit Tile-Matrix zusammen, um die Breite der Frontblende zu kompensieren und somit das Bild präzise darzustellen. Tile Comp mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen): Menüpunkt B Date & Time Dient zum Anpassen des aktuellen Datums und der Uhrzeit für die interne Uhr. (DATUM & ZEIT) Das Datum und die Uhrzeit müssen eingestellt werden, damit die ZEITPLAN-Funktion arbeiten kann. Daylight Saving (Sommerzeit): Für Zeitzonen, in denen eine Umstellung auf Sommerzeit erfolgt. Menüpunkt C Schedule Dient zum Programmieren des Betriebsplans für den Monitor. Das Ein- und Ausschalten (ZEITPLAN) lässt sich nach Stunde und Wochentag planen. Hiermit wird auch der Signaleingang festgelegt. Diese OSD-Anzeige lässt sich nur über EXIT beenden. Mit der Funktion ZEITPLAN können Sie bis zu sieben verschiedene Zeitintervalle für die Aktivierung des LCD-Monitors einstellen. Sie können die Uhrzeit für das Ein- und Ausschalten des Monitors sowie den Wochentag der Aktivierung einstellen und festlegen, welche Eingangsquelle für die jeweilige Aktivierungsperiode verwendet werden soll. Ein Häkchen neben der Nummer eines Zeitplans kennzeichnet den gerade aktiven Zeitplan. Um den einzustellenden Zeitplan auszuwählen, verwenden Sie die Pfeiltasten nach oben bzw. unten, bis der Cursor sich unter der Nummer (1 bis 7) des gewünschten Zeitplans befindet. Mit den Tasten AB oder AUF verschieben Sie den Cursor horizontal innerhalb des Zeitplans. Mit der Taste SELECT wählen Sie eine Option aus. Wenn Sie einen Zeitplan erstellen möchten, ohne eine Einschaltzeit anzugeben, wählen Sie unter ON den Eintrag „--“. Wenn Sie keine Ausschaltzeit angeben möchten, wählen Sie unter OFF den Eintrag „--“. Wenn Sie keinen Eingang auswählen (Eintrag „-----“ unter EINGANG), wird der Eingang des vorhergehenden Zeitplans verwendet. Ein Zeitplan, für den EVERY DAY (JEDEN TAG) ausgewählt wurde, hat Vorrang vor anderen Zeitplänen, die auf Wochenbasis arbeiten. Die Zeitpläne werden von 1 bis 7 nummeriert. Wenn zwei Zeitpläne für denselben Zeitraum vorhanden sind, hat der Zeitplan mit der höchsten Nummer Priorität. Zeitplan Nr. 7 hat beispielsweise Vorrang vor Zeitplan Nr. 5. Bei einander überlappenden Zeitplänen hat die geplante Einschaltzeit Vorrang vor der geplanten Ausschaltzeit. Wenn der ABSCHALT-TIMER eingestellt ist, wird die ZEITPLAN-Funktion deaktiviert. Vor dem Ausschalten wird der Benutzer in einer Bildschirmmeldung gefragt, ob er die Ausschaltzeit um 60 Minuten verlängern will. Drücken Sie eine Taste des OSD-Menüs, um die Ausschaltzeit zu verlängern. Menüpunkt D Eco Mode Information Zeigt die Information zur geschätzten Energieersparnis in Wattstunden an. (ECO-MODUS- Information) Menüpunkt E Information Stellt Informationen zur aktuellen Anzeigeauflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Hinweis: Wenn das OSD mit einem digitalen Eingang verbunden ist, wird entweder DIGITAL(D) bei einem Dual-Link-Signal oder DIGITAL(S) bei einem einfachen Signal angezeigt. monitor1 monitor2 monitor3 monitor4 monitor1 monitor2 monitor3 monitor4 Tile Comp ANTile Comp AUS 03_German 1/25/08, 8:54 AM23Deutsch-24 03_German 1/25/08, 8:54 AM24Ελληνικά Ελληνικά-1
