BEDIENUNGSANLEITUNG 403 ROTEL

GAS CYLINDERS/BOTTLES

BRULEUR DIAMETRE DE LA

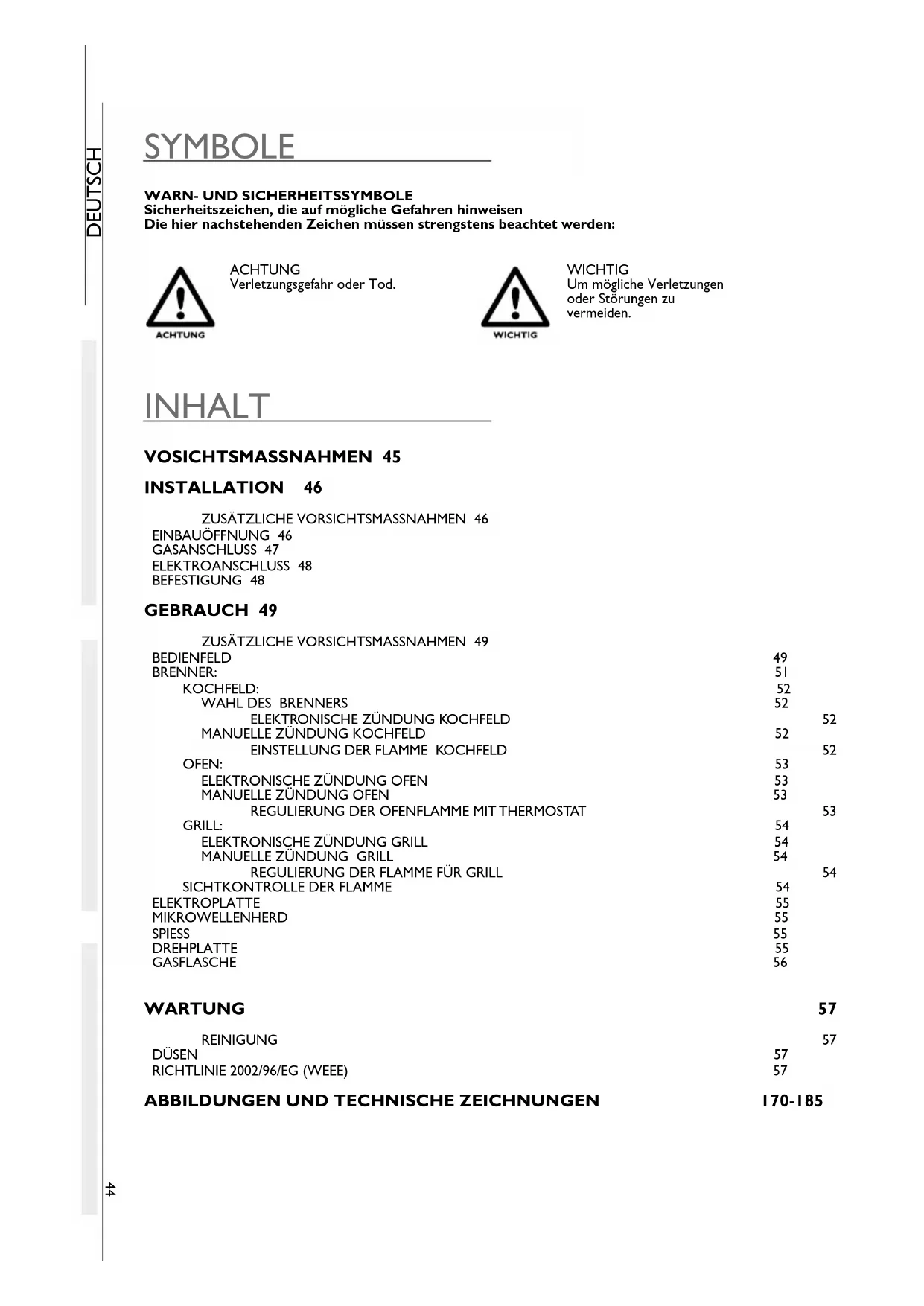

WARN- UND SICHERHEITSSYMBOLE

Sicherheitszeichen, die auf mögliche Gefahren hinweisen

Die hier nachstehenden Zeichen müssen strengstens beachtet werden:

ACHTUNG

ACHTUNG

Verletzungsgefahr oder Tod.

WICHTIG

WICHTIG

Um mögliche Verletzungen

oder Störungen zu

vermeiden.

INHALT

VOSICHTSMASSNAHMEN 45

INSTALLATION 46

ZUSÄTZLICHE VORSICHTSMASSNAHMEN 46

EINBAUÖFFNUNG 46

GASANSCHLUSS 47

ELEKTROANSCHLUSS 48

BEFESTIGUNG 48

GEBRAUCH 49

ZUSÄTZLICHE VORSICHTSMASSNAHMEN 49

BEDIENFELD 49

BRENNER: 51

KOCHFELD: 52

ELEKTRONISCHE ZÜNDUNG KOCHFELD 52

MANUELLE ZÜNDUNG KOCHFELD 52

EINSTELLUNG DER FLAMME KOCHFELD 52

OFEN: 53

ELEKTRONISCHE ZÜNDUNG OFEN 53

MANUELLE ZÜNDUNG OFEN 53

REGULIERUNG DER OFENFLAMME MIT THERMOSTAT 53

GRILL: 54

ELEKTRONISCHE ZÜNDUNG GRILL 54

MANUELLE ZÜNDUNG GRILL 54

REGULIERUNG DER FLAMME FÜR GRILL 54

SICHTKONTROLLE DER FLAMME 54

ELEKTROPLATTE 55

MIKROWELLENHERD 55

SPIESS 55

DREHPLATTE 55

GASFLASCHE 56

WARTUNG 57

REINIGUNG 57

DÜSEN 57

RICHTLINIE 2002/96/EG (WEEE) 57

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 170-185

VORSICHTSMASSNAHMEN

Achtung: dieser hinweis ist auf dem gerät angebracht. Dieses gerät muss entsprechend der geltenen vorschrifte installiert werden und darf nur in einer gut belüfteten umgebung benutzt werden. Vor der installation und dem gebrauch dieses geräts sind die anweisungen genau zu lesen. Das gerät muss von qualifiziertem fachpersonal installiert werden.

Dieses gerät darf nur für das garen von lebensmitteln verwendet werden. Jeder andere gebrauch wird als unsachegemäss betrachtet und ist daher gefährlich. Der hersteller übernimmt keine verantwortung für schäden an dingen und personen, die durch eine nicht korrekte installation oder durch unsachgemässen oder unverantwortlichen gebrauch hervorgerufen wurden.

Das Gerät und seine zugänglichen Bauteile werden während des Gebrauchs sehr heiß. Sehr vorsichtig sein, um die Heizelemente nicht zu berühren. Kinder unter 8 Jahren sind fern zu halten, sofern sie nicht ständig überwacht werden. Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis nur unter der Voraussetzung benutzt werden, dass sie überwacht werden oder Anweisungen für einen sicheren Gebrauch und das Verständnis der verbundenen Risiken erhalten haben. Kinder dürfen nicht mit dem Gerät spielen.

Ein unbeaufsichtigter Herd mit Fetten oder Ölen kann gefährlich sein und Brände verursachen. Nie versuchen, einen eventuellen Brand mit Wasser zu löschen, sondern das Gerät ausschalten und die Flamme mit einem Deckel oder einer Feuerlöschdecke abdecken.

Brandgefahr: Keine Gegenstände auf der Kochfläche abstellen.

Dieses Gerät ist nicht für den Betrieb mit einem externer Timer oder einer Fernbedienung konzipiert. Wenn das Speisekabel beschädigt ist, muss es vom Hersteller oder seinem technischen Kundendienst bzw. auf jeden Fall von einer ähnlich qualifizierten Person 45

ACHTUNG

ausgewechselt werden, um jedem Risiko vorzubeugen.

Die Reinigung und die Wartung des Geräts dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

WICHTIG

Keine scheuernden oder spitze hilfsmittel zur reinigung der glastür benutzen, sie könnte nämlich zerkratzt werden oder auch zerbrechen.

Zur reinigung keine dampfreiniger benutzen.

INSTALLATION

ZUSÄTZLICHE VORSICHTSMASSNAHMEN

WICHTIG

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERfT IST NICHT AN EINEM ABLUFTGERfT F&R DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMfSS DER GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

ACHTUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

Dieses Gerät gehört zur GERÄTEKLASSE 3: GERÄT FÜR DEN EINBAU IN HERDE BZW. ARBEITSPLATTEN.

MINDESTABSTAND VON WÄNDEN (ABB. I - SEITE 170):

150 mmNÄHESTEN BRENNERKOPFES.	VOM AUSSENRAND DES, EINER DER SEITENWÄNDE UND/ODER HINTERWÄNDE AM
500 mm	ZWISCHEN BRENNEROBERFLÄCHE UND MÖBEL ODER REGALEN ÜBER DER KOCHFLÄCHE
100 mm	ZWISCHEN DEN SEITEN DES GERÄTES UND DEN ANGRENZENDEN SENKRECHTEN WÄNDEN.

ABMESSUNGEN EINBAUÖFFNUNG

Machen Sie am Möbel eine Öffnung, wie in ABB. 2 - Seite 171 aufgezeigt (je nach Modell). Das Möbel muss eigens gebaut werden, die waagrechte Arbeitsplatte muss zur Möbelfront rechtwinklig sein. Außerdem muss auch die Einbauöffnung rechtwinklig sein. Sollten Öffnungen für die Belüftung des Möbels geschaffen werden, ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen.

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTEN ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit folgenden Gasen und entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) gemäß welcher das Gerät eingestellt wurde, ist deutlich am Identifizierschild des Gerätes beschrieben.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butan (G30)30 mbar Propan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butan (G30)37 mbar Propan (G31)

MODELL THERMISCHE NENN	NLEISTUNGINSGESAMTkW - gr/h m	FÜR DIE VER-BRENNUNGNOTWENDIGES LUFTVOLUME ^3/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTES NICHT VERDREHT, GEZOGEN ODER ANDERSARTIG BELASTET WERDEN.

Die Verbindung mit der Gasleitung muss mit steifen Metallrohren und abgedichteten Anschlüssen geschehen. Es können auch Schläuche verwendet werden, dabei aber Folgendes beachten:

a) Der Schlauch muss jederzeit zur Kontrolle zugänglich sein;
b) Er muss vor heißen Stellen, wie zum Beispiel unter den Brennern, geschützt werden;
c) Er darf keinerlei Belastungen ausgesetzt sein (Verdrehungen, Zug, Quetschungen,...);
d) Er muss beweglichen Einbauteilen (wie Schubladen) fern gehalten werden;
e) Max. Länge 1,5 m;
f) Er muss vor Fälligkeitsdatum gewechselt werden; Nach dem Anschluss muss kontrolliert werden, ob alles gasdicht ist, dazu eine nicht ätzende Flüssigkeit benutzen. Die Benutzung von Seifenwasser ist zu vermeiden. KEINE OFFENEN FLAMMEN BENUTZEN.

ELEKTROANSCHLUSS

NIEDERSPANNUNG 12 V...

Dieses Kapitel betrifft nur Modelle mit der Beschriftung 12 V— auf der Identifizieretikette, die am

Gerät aufgeklebt ist.

DIESES GERÄT DARF NUR AN EINEM 12 V.: GENERATOR ANGESCHLOSSEN WERDEN. DER KREISLAUF MUSS DURCH SCHMELZSICHERUNG BIS ZU 3 AMPER GESCHÜTZT WERDEN.

BEIM ANSCHLUSS AUF KORREKTE POLUNG ACHTEN!

DAS GERÄT DARF ABSOLUT NICHT AN DER NETZSPANNUNG (230 V\~) ANGESCHLOSSEN WERDEN, DADURCH WÜRDEN DIE KOMPONENTEN UNBEHEBBARE SCHÄDEN ERLEIDEN UND DIES WÜRDE EINE GEFAHR FÜR DEN BEDIENER DARSTELLEN.

Zum Anschluss des Gerätes ein doppeltes rot-schwarzes Kabel zu 1,5 mm² benutzen und an der Klemmleiste mit Bezeichnung "+ 12 V--- -", hinten am Gerät, anschließen. Das rote Endstück ist der positive Pol, das schwarze Endstück der Negative.

HOCHSPANNUNG 220-240 V\~

Dieses Kapitel betrifft ausschließlich die hier nachstehenden Modelle:

MODELL	NENNSPANNUNG	NENNLEISTUNG
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMWCU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

BEI DIREKTEM NETZANSCHLUSS MUSS EINE TRENNVORRICHTUNG VORGESEHEN WERDEN, DAMIT DAS GERÄT VOM STROMNETZ GETRENNT WERDEN KANN, DISTANZ DER KONTAKTEÖFFNUNG AUF DER WEISE, DASS EINE KOMPLETTE TRENNUNG, ENTSPRECHEND DER KATEEGORIE III FÜR ÜBERSPANNUNG, GEMÄSS DER INSTALLATIONSREGELN GEWÄHRLEISTET WERDEN KANN.

DAS SPEISEKABEL MUSS SO POSITIONIERT WERDEN, DASS ES NIRGENS HÖHERE TEMPERATUREN ALS 75K ERREICHEN KANN. DER STECKER MUSS NACH DER INSTALLATION EINFACH ZUGÄNGLICH SEIN. VOR JEDEM EINGRIFF DIE VERBINDUNG ZUM STROMANSCHLUSS TRENNEN.

Verbindung mit Stromnetz durch Steckdose.

Bei beschädigtem Speisekabel (H05RR-F 3x0,75mm²), beim Hersteller oder bei einer seiner Kundendienststellen um Ersetzung bitten und jedenfalls sich an dementsprechendes Fachpersonal wenden, um jeder Gefahr vorzubeugen.

BEFESTIGUNG

DIESES GERÄT MUSS MIT SCHRAUBEN AM MÖBEL BEFESTIGT WERDEN, SIEHE ABB. 3 - SEITE 177.

VORSICHTSMASSNAHMEN

DIESES GERÄT DARF AUSSCHLIESSLICH VON VERANTWORTUNGSVOLLEN ERWACHSENEN BENUTZT WERDEN. WÄHREND DES GEBRAUCHS UND SOFORT NACH DEM GEBRAUCH KÖNNEN DIE ZUGÄNGLICHEN GERÄTETEILE HEISS SEIN; NICHT BERÜHREN UND KINDER FERN HALTEN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSEHN SIE SICH, DASS ALLE BEDIENKNÖPFE AUF GESCHLOSSEN STEHEN. NACH GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASVERSORGUNG.

PERSONEN MIT PSYCHISCHEN PROBLEMEN ODER MIT HANDYCUP ODER PERSONEN OHNE ERFAHRUNG IM UMGANG MIT SOLCHEN GERÄTEN (EINSCHLIESSLICH KINDER) DÜRFEN DIESES GERÄT NUR BENUTZEN, WENN SIE DURCH PERSONEN BEAUFSICHTIGT UND GELEHRT WERDEN, DIE FÜR SIE VERANTWORTLICH SIND. ES MUSS VERMIEDEN WERDEN, DASS KINDER MIT DEM GERÄT SPIELEN.

DIE BENUTZUNG EINES GASKOCHERS ERZEUGT WÄRME UND FEUCHTIGKEIT. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN BELÜFTUNGSZUGÄNGE OFFEN ODER INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTES KANN EINE ZUSÄTZLICHE BELÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DURCH ÖFFNEN EINES FENSTERS ODER DURCH ERHÖHUNG DER LEISTUNGSSTUFE DER MECHANISCHEN BELÜFTUNG.

BEVOR SIE DEN OFEN DAS ERSTE MAL BENUTZEN, HEIZEN SIE DEN OFEN MIT HÖCHSTTEMPERATUR FÜR MINDESTENS 30 MIN AUF, DEN GRILL ABER NUR FÜR 20-30 MIN.

SOLLTE BEIM KOCHEN FLÜSSIGKEIT ÜBER DEN DECKEL LAUFEN, MUSS DIESE VOR ÖFFNEN DES DECKELS ABGEWISCHT WERDEN.

ACHTUNG: DIESER HINWEIS IST GUT SICHTBAR AUF DER GLASABDECKUNG DER KOCHFLÄCHE ANGEBRACHT. DIE GLASABDECKUNGEN KÖNNEN ZERSPRINGEN, WENN SIE ZU HEISS WERDEN. VOR EINSCHALTEN DER BRENNER (KOCHFLÄCHE, OFEN UND GRILL) IMMER DIE GLASABECKUNG ÖFFNEN UND VOR DEM SCHLIESSEN ALLE BRENNER (KOCHFLÄCHE, OFEN UND GRILL) AUSSCHALTEN UND ABKÜHLEN LASSEN.

BEDIENFELD

Die folgenden Symbole weisen auf den Brenner, der dem Bedienknopf entspricht. HINWEIS: auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

DIESES SYMBOL BEFINDET SICH BEI DEN BEDIENKNÖPFEN DER BRENNER DER KOCHFLÄCHE. DER SCHWARZE PUNKT ZEIGT DIE POSITION DES BRENNERS AUF DER KOCHFLÄCHE AN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR OFEN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR GRILL.

Die folgenden Symbole beziehen sich auf die Regulierung der Brennerflammen, die der jeweiligen Position des Bedienknopfs entspricht.

HINWEIS: auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

GAS ZU

GROSSE FLAMME

KLEINE FLAMME

ELEKTROPLATTE AUS

1 - 2 - 3 - 4 - 5 - 6

HEIZSTUFEN OFEN UND/ODER ELEKTROPLATTE

GRILL

WEITERE SYMBOLE

TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRÜCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

LICHTSCHALTER

EBENFALLS VORHANDEN BEI DEN MODELLEN 4XX UND CU4XX: - SCHALTER FÜR LAMPE UND BRATSPIESS

- SCHALTER FÜR LAMPE UND DREHPLATTE

SCHALTER FÜR DEN BRATSPIESS

(BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

SCHALTER DER DREHPLATTE

(BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

Nachfolgend die Brennereigenschaften der verschiedenen Modelle:

BRENNER TOPFDURCHMESSER
HILFSBRENNER∅ 47 mm	von 6 bis 16 cm
HALBSCHNELL∅ 62 mm	von 16 bis 22 cm
SCHNELL∅ 77 mm	von 16 bis 22 cm

- ELEKTRONISCHE ZÜNDUNG (JE NACH MODELL)

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position „große Flamme“ drehen. Gleichzeitig den Knopf für elektronische Zündung drücken. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH

JEDER DER FOLGENDEN EMPFEHLUNGEN:

• DREHEN SIE DEN KNOPF AUF DIE POSITION „KLEINE FLAMME“
  • ZÜNDEN SIE VON HAND
  • KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER

- MANUELLE ZÜNDUNG KOCHFELD

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position „große Flamme“ drehen. Gleichzeitig den Brenner mit einem Streichholz oder Gasanzünder zünden. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER

- REGULIERUNG DER FLAMME

Zur Regulierung der Flamme, drehen Sie den Bedienknopf in die gewünschte Position.

OFEN

DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.

INNERHALB DES OFENS MÜSSEN DER GRILL, DIE FETTFÄNGER (TABLETT) ODER DIE PFANNE SO POSITIONIERT SEIN, DASS SIE NICHT DIREKT MIT DEN FLAMMEN IN KONTAKT KOMMEN.

VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem ★-Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wir durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZ, NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• ZÜNDEN SIE VÖN HAND
• KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES OFENS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET ÜBER PRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT

POSITIONEN 1 2	3 4 5 6
TEMPERATUR 130° C 160°	C 180°	C 200° C	220° C	240° C

Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.

GRILL

BEIM ENTZÜNDEN DES BRENNERS MUSS DIE OFENTÜR GANZ GEÖFFNET WERDEN.

SOLLTE SICH DER BRENNER NICHT GLEICH ENTZÜNDEN, DEN BEDIENKNOPF LOSLASSEN UND MINDESTENS 10 SEKUNDEN ABWARTEN, BIS MAN DEN VORGANG WIEDERHOLT.

DIE ZUGÄNGLICHEN TEILE KÖNNEN BEI BENUTZUNG DES GRILLS SEHR HEISS WERDEN, HALTEN SIE KINDER DAVON FERN.

WÄHREND DES GEBRAUCHS MUSS DIE TÜR GANZ OFFEN BLEIBEN UND DER HITZESCHUTZ (ABB. 4 - SEITE 183) MUSS GANZ HERAUSGEZOGEN SEIN.

DEN GRILL NIEMALS MEHR ALS 25 MINUTEN GEBRAUCHEN. DIE GRILLEINRICHTUNG DARF NICHT WIE EIN OFEN BENUTZT WERDEN.

SOLLTE DIE BRENNERFLAMME PLÖTZLICH ERLÖSCHEN, DEN GAS-BEDIENKNOPF ZUDREHEN UND VOR WIEDERZÜNDUNG I MINUTE WARTEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (JE NACH MODELL)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf fest und drehen ihn in Position GRILL oder große Flamme. Gleichzeitig drücken Sie den Druckknopf für elektronische Zündung (bei Modellen, die mit ★ an der Tür gekennzeichnet sind, ist der Zünddruckknopf nicht sichtbar, die Zündung erfolgt, indem Sie den Bedienknopf drücken). Ist die Flamme einmal an, den Bedienknopf einige Sekunden gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH

JEDER DER FOLGENDEN EMPFEHLUNGEN:

• ZÜNDEN SIE VON HAND

• KONTROLLIEREN, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLE ZÜNDUNG DES GRILLS

Diese Zündung erfolgt, wenn keine elektronische Zündung vorhanden ist oder wenn diese nicht funktioniert.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf und drehen ihn in Position GRILL oder große Flamme. Gleichzeitig zünden Sie entweder mit einem Streichholz oder mit Gaszünder den Brenner an. Ist die Flamme einmal an, den Bedienknopf einige Sekunden gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, KONTROLLIEREN SIE OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER GRILLFLAMME

Für Modelle 414 - CU311 - CU31IM - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

Für alle anderen Modelle:

Zur Regulierung der Flamme den Bedienknopf in die gewünschte Position drehen.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases, kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur.

Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach und nach, wenn der Brenner sich erhitzt, intensivieren.

ELEKTROPLATTE (je nach Modell)

BEVOR MAN DIE ELEKTOPLATTE GEBRAUCHT (ODER BEI LÄNGERER NICHTBENUTZUNG) MUSS DIE ABSORBIERTE FEUCHTIGKEIT ELIMINIERT WERDEN, DAZU DIE PLATTE FÜR 30 MINUTEN AUF POSITION I EINSCHALTEN.

TÖPFE MIT FLACHEM BODEN, DEREN DURCHMESSER NICHT GERINGER ALS DER PLATTENDURCHMESSER SEIN SOLLTE, BENUTZEN.

BEVOR SIE DEN TOPF AUF DIE ELEKTROPLATTE STELLEN, DEN TOPFAUSSENBODEN TROCKNEN.

ÜBERWACHEN SIE DIE EINGSCHALTETE ELEKTROPLATTE UND HALTEN SIE KINDER DAVON FERN.

Die Elektroplatte wird durch Bedienknopf mit 7 Heizstufen bedient: Aus entspricht Stufe 0 (Null), die weiteren Stufen von 1-6 sind Funktionsstufen. Von 1-6 erfolgt eine zunehmende Erhitzung der Elektroplatte. Neben dem Bedienknopf befindet sich ein Led, das rot aufleuchtet, wenn die Elektroplatte in Funktion ist.

MIKROWELLENHERD

Für die Installations-, Gebrauchs- und Wartungsanleitungen des Mikrowellenherds, siehe die darin enthaltene Bedienungsanleitung.

SPIESS

Den Brenner des Ofens, wie im Kapitel OFEN beschrieben, einschalten. Den entsprechenden Bedienknopf in die gewünschte Position drehen. Das Ofenblech mit dem angebrachten Spieß einschieben (siehe ABB. 5 auf Seite183). Den entsprechenden Schalter drücken, um den Spieß zu bewegen.

DREHPLATTE

Setzen Sie den Fettfänger wie in ABB. 6 - S. 184 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.

GASFLASCHE

DIE VERWENDUNG EINER ANDEREN GASART UND/ODER EINES ANDEREN DRUCKS ALS VOM HERSTELLER VORGESCHRIEBEN KANN ZU EINEM ANOMALEN GERÄTEBETRIEB FÜHREN; DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIE FOLGEN EINES UNKORREKTEN GEBRAUCHS DES GERÄTS.

Die anzuwendenden Gasflaschen sind handelsübliche Flaschen, wie sie im Land, in dem das Gerät benutzt wird normalerweiser verkauft werden.

Der anzuwendende Gastyp ist eindeutlich außen auf der Verpackung und auf der unlöschbaren Klebeetikette auf der Rückseite des Gerätes angegeben. Beachten Sie auf jeden Fall folgende Hinweise: Die Gasflaschen müssen in einem geeigneten Raum aufrecht gelagert werden, sie müssen mit Ventil und Druckminderer versehen sein und der Zugang darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und ganz einfach geschehen.

ACHTUNG! Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schließen Sie die Hähne des Gerätes;
b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme und kein Feuer befindet
c) schließen Sie das Ventil der auszutauschenden Gasflasche;
d) schrauben Sie den Druckminderer von der leeren Flasche ab und entnehmen Sie diese aus dem Raum.
Die neue Flasche in umgekehrter Reihenfolge anschließen. Eventuelle Gasverluste mithilfe einer nicht ätzenden Flüssigkeit prüfen. Nicht Seifenwasser benutzen.
e) zünden Sie die Brenner und überprüfen Sie ob sie korrekt funktionieren. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

KEINE OFFENEN FLAMMEN VERWENDEN;

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

ENTWEICHEN VON GAS

Wir empfehlen die Verwendung eines geprüften elektronischen Gasmelders.

Bei Gasgeruch:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Wohnwagen, usw.
b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer und machen Sie jedenfalls nichts, wodurch sich das Gas entzünden könnte.
c) Löschen Sie jede offene Flamme.
d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht wieder, bis die Leckage festgestellt und beseitigt wurde.
e) Kontaktieren Sie einen autorisierten Techniker.

REINIGUNG

ACHTUNG

SCHALTEN SIE DAS GERÄT AUS, TRENNEN SIE DIE VERBINDUNG ZUM STROMANSCHLUSS, DANN WARTEN SIE BIS ES ABGEKÜHLT IST, BEVOR SIE MIT DER REINIGUNG BEGINNEN.

WICHTIG

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER NASSEM SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL BASIEREND AUF CHLOR, STAHLWOLLE. DIE GERÄTEOBERFLÄCHEN DÜRFEN NICHT MIT SÄUREHALTIGEN ODER ALKALISCHEN STOFFEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) IN BERÜHRUNG KOMMEN. EDELSTAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABWISCHEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

ACHTUNG

KEINE SCHEUERNDEN ODER SPITZE HILFSMITTEL ZUR REINIGUNG DER GLASTÜR BENUTZEN, SIE KÖNNTE NÄMLICH ZERKRATZT WERDEN ODER AUCH ZERBRECHEN.

ZUR REINIGUNG KEINE DAMPFREINIGER BENUTZEN.

DÜSEN

ACHTUNG

EVENTUELLE EINGRIFFE MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. DER HERSTELLER KANN FÜR SOLCHE GETÄTIGTE EINGRIFFE AUF KEINER WEISE VERANTWORTLICH GEMACHT WERDEN.

Bei Abnahme und Befestigung der Düsen muss der Düsenhalter mit entsprechendem Werkzeug festgehalten werden (ABB. 7 - SEITE 185).

BRENNER ∅ DÜSE (mm)		AUFGESTEMPELTE NR.
RAPID (∅ 77 mm)	0,75	75
SEMIRAPID (∅ 62 mm)	0,67	67
	0,50 50RESERVE (∅ 47 mm)
GRILL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
OFEN	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)

RICHTLINIE 2002/96/EG (WEEE)

INFORMATIONEN FÜR DEN BENUTZER

DIESER HINWEIS BETRIFFT AUSSCHLIESSLICH DIE BESITZER VON GERÄTEN, DIE MIT DIESEM SYMBOL (AUF KLEBEETIKETTE AM GERÄT) GEKENNZEICHNET SIND. DIESES SYMBOL BEDEUTET, DASS DAS PRODUKT GEMÄSS DER GÜLTIGEN GESETZE ALS ELEKTRO- ODER ELEKTRONIKGERÄT EINGESTUFT IST UND IM SINNE DER EUROPÄISCHEN RICHTLINIE 2002/96/EG (WEEE) NACH ABLAUF SEINER NUTZUNGSDAUER GETRENNT GESAMMELT UND EINER KOSTENLOSEN, DAFÜR ZUSTÄNDIGE SAMMELSTELLE, ZUGEFÜHRT WERDEN MUSS. DAS GERÄT KANN BEI KAUF EINES NEUEN AQUIVALENTEN GERATES AUCH DEM HANDLER ZURUCKERSTATTET WERDEN. DER BENUTZER VERPFLICHTET SICH DAZU, DAS GERÄT NACH ABLAUF SEINER NUTZUNGSZEIT ORDNUNGSGEMÄSS ZU ENTSORGEN, ANDERNFALLS KANN EINE STRAFE, WIE IN DEN GELTENDEN GESETZESBESTIMMUNGEN FESTEGElegt, VERORDNET WERDEN. EINE ORDNUNGSGEMÄSSE TRENNSAMMLUNG UND DIE DARAUF FOLGENDE UMWELTFREUNDLICHE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DES ALTGERATES, TRAGEN DAZU BEI UNSERE UMWELT UND UNSERE GESUNDHEIT ZU SCHÜTZEN UND FÖRDERN DIE WIEDERVERWENDUNG UND/ODER WIEDERAUFBEREITUNG DER ABFALLMATERIALIEN DES GERATES. FÜR WEITERE INFRMATIONEN BEZÜGLICH DER ENTSORGONGSDJENSTE WENDEN SIE SICH AN DIE VORORTIGE VERWALTUNG ODER AN IHREN HANDLER. DIE HERSTELLER UND IMPORTEURE VERPFLICHTEN SICH FÜR EINE ORDNUNGSGEMÄSSE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DER ALTGERATE, SOWEIT DIREKT MOGLICH ODER DURCH ENTSPRECHENDE GEMEINSCHAFTSSTELLEN.

SIMBOLOGÍA

AANSLUITEN OP GAS 89

ELEKTRISCHE AANSLUITING 90

BEVESTIGING 90

GEBRUIK 91

DE GRILLVLAM REGELEN 96

DE VLAM OP ZICHT CONTROLEREN 96

DE ELEKTRISCHE PLAAT 97

MAGNETRON 97

DRAAISPIT 97

DRAAISCHAAL 97

GASFLES 98

ONDERHOUD 99

REINIGEN 99

SPROEIERS 99

RICHTLIJN 2002/96/EG (AEEA) 99

AFBEELDINGEN EN TECHNISCHE TEKENINGEN 170-185

ELEKTRISCHE AANSLUITING

LAAGSPANNING 12 V...

TEMPERATUUR VAN OVEN EN/OF ELEKTRISCHE KOOKPLAAT

GRILL

ANDERE SYMBOLEN

KNOP VOOR DE ELEKTRONISCHE ONTSTEKING

DIT SYMBOL ZIT GOED ZICHTBAAR NAAST DE OVENKNOP OP ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE OVENKNOP DIEP MOET WORDEN INGEDRUKT

SCHAKELAAR VOOR LAMP

ZIT OP DE MODELLEN 4XX EN CU4XX OOK ALS: - SCHAKELAAR VOOR LAMP EN SPIT - SCHAKELAAR VOOR LAMP EN DRAAISCHAAL

SCHAKELAAR VOOR SPIT (ZIE VOOR DE MODELLEN 4XX EN CU4XX DE SCHAKELAAR VOOR DE LAMP)

KNOP VOOR DE DRAAIENDE SCHAAL (ZIE VOOR DE MODELLEN 4XX EN CU4XX DE SCHAKELAAR VOOR DE LAMP)

- DE GRILLVLAM REGELEN

Voor de modellen 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

SLUIT NA GEBRUIK DE GASKRAAN OP DE GASFLES.

GASLEKKEN

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, KONTROLLER, AT DER ER GAS I FLASKEN.

HVIS APPARATET UMIDDELBART IKKE FUNGERER, LUK FOR GASFORSYNINGSHANEN OG KONTAKT FORHANDLEREN.

- JUSTERING AF KOGEPLADENS FLAMME

For at justere flammen, drej betjeningsgrebet til den ønskede position.

OVN

BRÆNDEREN SKAL UDELUKKENDE TÆNDES MED D∅REN HELT ÅBEN.

INDE I OVNEN SKAL BRADEPANDEN (BAKKEN) STILLES SÅ DE IKKE ER I DIREKTE KONTAKT MED FLAMMERNE.

HVIS BRÆNDERENS FLAMME SLUKKES UTILSIGTET, SKAL MAN LUKKE FOR GASSENS DREJEKNAP OG VENTE I ET MINUT F∅R EN NY ANTÆNDING.

- ELEKTRONISK TÆNDING AF OVNEN (AFHÆNGIGT AF MODELLEN)

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, KONTROLLER, AT DER ER GAS I FLASKEN.

HVIS APPARATET UMIDDELBART IKKE FUNGERER, LUK FOR GASFORSYNINGSHANEN OG KONTAKT FORHANDLEREN.

- JUSTERING AF GRILLFLAMMEN

For modellerne 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

GASTILLFÖRSEL STÄNGD

STOR LÅGA

LITEN LÅGA

0 AVSTÄNGD ELPLATTA

1 - 2 - 3 - 4 - 5 - 6 TEMPERATUR I UGN OCH/ELLER ELPLATTA

GRILL

ANDRA SYMBOLER

KNAPP FÖR ELEKTRONISK TÄNDNING

DENNA SYMBOL ÄR PLACERAD VÄL SYNLIGT I NÄRHETEN AV UGNSVREDET. SYMBOLEN FINNS PÅ SAMTLIGA MODELLER MED ELEKTRONISK TÄNDNING SOM AKTIVERAS NÄR VREDET TRYCKS IN HELT.

LAMPBRYTARE

PÅ MODELLERNA 4XX OCH CU4XX FINNS DEN ÄVEN SOM: - BRYTARE FÖR BELYSNING OCH ROTERANDE GRILL - BRYTARE FÖR BELYSNING OCH ROTERANDE PLATTA

GRILLSPETTSBRYTARE (FÖR MODELLERNA 4XX E CU4XX, SE BRYTARE FÖR BELYSNING)

STRÖMBRYTARE FÖR ROTERANDE TALLRIK (FÖR MODELLERNA 4XX E CU4XX, SE BRYTARE FÖR BELYSNING)

OM BRÄNNARENS ELDSLÅGA SKULLE SLOCKNA SKA DU STÄNGA AV GASKRANEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÅ GASEN IGEN.

- ELEKTRONISK PÅSÄTTNING AV UGNEN (ENLIGT MODELL)

ANVÄND ALDRIG ňAKNÄ LÄGOR;

STÄNG GASTILLFÖRSELN TILL BEHÅLLAREN EFTER ANVÄNDNINGEN.

GASLÄCKAGE

PRIKLJUČITEV ELEKTRIKE

NIZKA NAPETOST 12 V:

To poglavje pride v poštev samo za tiste modele, ki imajo na identifikacijski nalepki, pritrjeni na aparat, napis 12 V---.

TO NAPRAVO LAHKO PRIKLJUČITE SAMO NA GENERATOR Z MOČJO 12 V: ELEKTRIČNI TOK MORA BITI ZAŠCITEN Z VAROVALKO, KI NI VEČJA OD 3-eh Amperov.

PAZITE NA PRAVILNO POLARNOST PRI POVEZAVI!

NIKAKOR NE PRIKLJUČITE APARATA NA MREŽNO NAPETOST (230 V\~), SAJ BI TO POVZROČILO GOTOVO UNIČENJE NEKATERIH DELOV, KOT TUDI NEVÁRNOST ZA UPORABNIKA.
