MANUALE UTENTE 403 ROTEL

ATTENZIONI E SIMBOLI DI SICUREZZA

Simboli di sicurezza che allertano sui potenziali rischi della sicurezza personale. Ubbidire a tutti i messaggi di sicurezza seguendo questi simboli:

ATTENZIONE

ATTENZIONE

Pericolo di lesione o morte.

IMPORTANTE

IMPORTANTE

Per evitare possibile lesione e/o guasti.

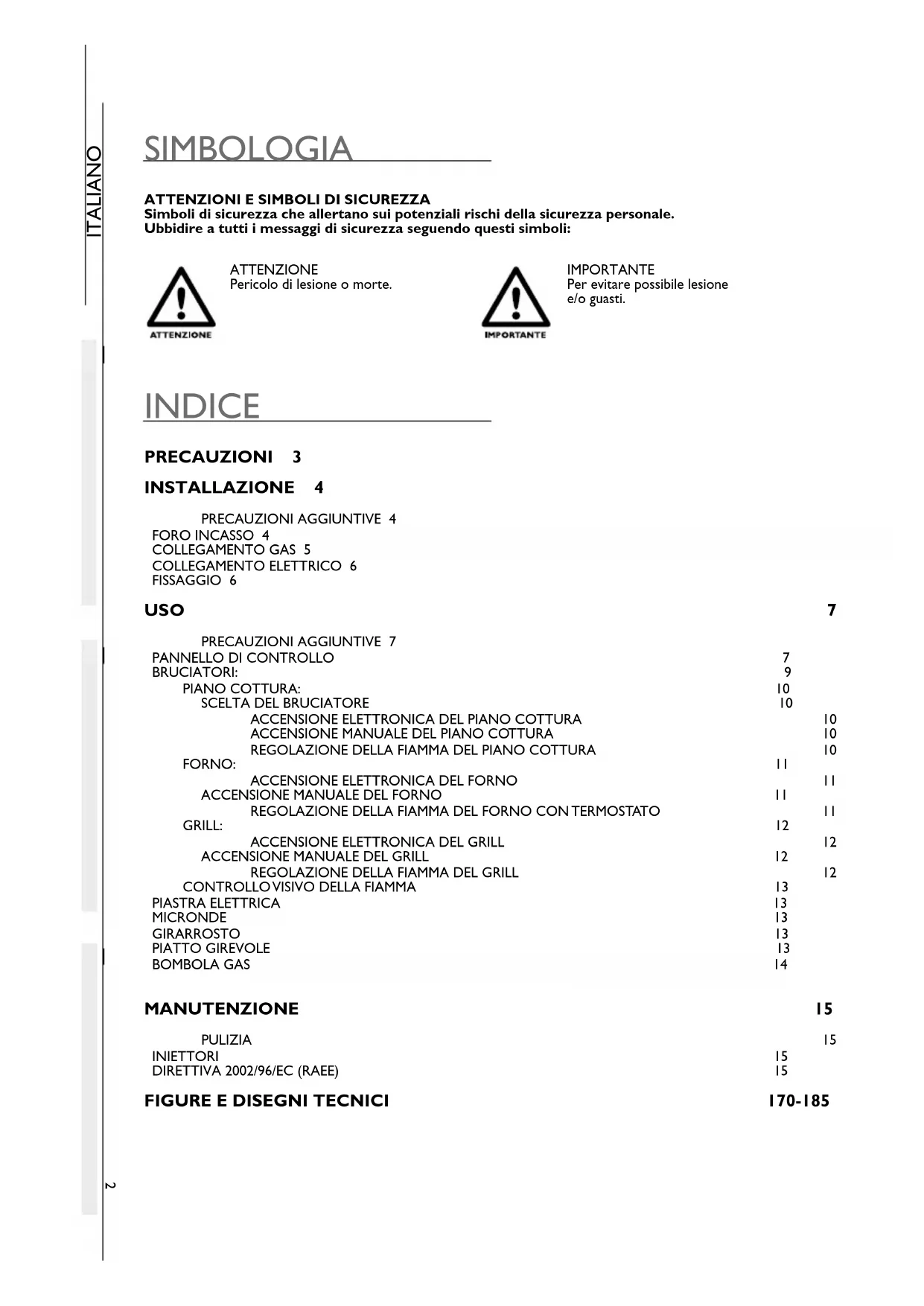

INDICE

PRECAUZIONI 3

INSTALLAZIONE 4

PRECAUZIONI AGGIUNTIVE 4

FORO INCASSO 4

COLLEGAMENTO GAS 5

PRECAUZIONI AGGIUNTIVE 7

PANNELLO DI CONTROLLO 7

BRUCIATORI: 9

PIANO COTTURA: 10 SCELTA DEL BRUCIATORE 10

ACCENSIONE ELETTRONICA DEL PIANO COTTURA 10

ACCENSIONE MANUALE DEL PIANO COTTURA 10

REGOLAZIONE DELLA FIAMMA DEL PIANO COTTURA 10

FORNO: 11

ACCENSIONE ELETTRONICA DEL FORNO II

REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO II

GRILL: 12

ACCENSIONE ELETTRONICA DEL GRILL 12

Attenzione: questa avvertenza è collocata sull'apparecchio. Questo apparecchio deve essere installato secondo le regolamentazioni in vigore e utilizzato solamente in un ambiente ben ventilato. Consultare le istruzioni prima d'installare e d'utilizzare questo apparecchio. L'apparecchio deve essere installato da tecnici specializzati.

Questo apparecchio può essere utilizzato soltanto per la cottura di cibi. Qualsiasi altro uso è considerato scorretto e perciò pericoloso. Il costruttore non è responsabile per danni a cose e persone causate da una non corretta installazione o da uso improprio, incorretto o irresponsabile.

L'apparecchio e le sue parti accessibili diventano molto calde durante l'uso. Fare molta attenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati. Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruzioni per l'utilizzo dell'apparecchio in modo sicuro per capire i rischi inerenti. I bambini non devono giocare con l'apparecchio.

Lasciare un fornello incustodito con grassi o oli può essere pericoloso e provocare un incendio. Non cercare mai di spegnere un eventuale incendio con acqua ma spegnere l'apparecchio e poi coprire la fiamma con un coperchio o una coperta antincendio.

Pericolo di incendio: non conservare oggetti sulle superfici di cottura.

Questo apparecchio non è concepito per funzionare con un temporizzatore esterno né con un sistema di comando a distanza.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o il suo servizio di assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

ATTENZIONE

La pulizia e la manutenzione dell'apparecchio non devono essere effettuate da bambini senza supervisione.

IMPORTANTE

Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.

Non utilizzare pulitori a vapore per la pulizia dell'apparecchio.

INSTALL A ZIONE

PRECAUZIONI AGGIUNTIVE

IMPORTANTE

PRIMA DELL'INSTALLAZIONE, VERIFICARE CHE LE CONDIZIONI LOCALI DI DISTRIBUZIONE (NATURA E PRESSIONE DEL GAS) E LO STATO DI REGOLAZIONE DELL'APPARECCHIO SIANO COMPATIBILI.

LE CONDIZIONI DI REGOLAZIONE DI QUESTO APPARECCHIO SONO RIPORTATE SULL'ETICHETTA (O SULLA TARGA DATI).

QUESTO APPARECCHIO NON è COLLEGATO AD UN DISPOSITIVO DI EVACUAZIONE DEI PRODOTTI DELLA COMBUSTIONE. ESSO DEVE ESSERE INSTALLATO E RACCORDATO CONFORMEMENTE ALLE REGOLE DI INSTALLAZIONE IN VIGORE. DEVE ESSERE DEDICATA UN'ATTENZIONE PARTICOLARE ALLE DISPOSIZIONI APPLICABILI IN MATERIA DI VENTILAZIONE.

FORO INCASSO

ATTENZIONE

L'APPARECCHIO DEVE ESSERE TENUTO LONTANO DA MATERIALI INFIAMMABILI.

Questo apparecchio appartiene alla CLASSE 3: APPARECCHIO DA INCASSO IN UNA CUCINA O IN UN PIANO DI LAVORO.

DISTANZE MINIME DA RISPETTARE DALLE PARETI (FIG. I - PAG. 170):

150 mm DELLE PARETI LATERALI E/O DI FONDO	DAL BORDO ESTERNO DELLA TESTA DEL BRUCIATORE PIÙ VICINO AD UNA
500 mm SOPRA IL	TRA LA PARTE SUPERIORE DEI BRUCIATORI E I MOBILI O GLI SCAFFALI APPESI
	PIANO COTTURA
100 mm	TRA I LATI DELL'APPARECCHIO E LE PARETI VERTICALI ADIACENTI

DIMENSIONI FORO D'INCASSO

Effettuare un foro nel mobile come indicato nella FIG. 2 - PAG. 171 a seconda del modello.

Il mobile deve essere propriamente costruito in squadra con il piano di lavoro orizzontale e la facciata del mobile.

Il foro di incasso del mobile deve essere propriamente in squadra. Nel caso di aperture per aerazione del mobile evitare che materiali combustibili possano accedere alle stesse.

COLLEGAMENTO GAS

ATTENZIONE

CONTROLLARE QUESTI DATI PRIMA DI ALLACCIARE L'APPARECCHIO ALLA BOMBOLA. I RIDUTTORI DI PRESSIONE DA UTILIZZARE FRA LA BOMBOLA E L'APPARECCHIO DEVONO ESSERE CONFORMI ALLE CATEGORIE INDICATE NELLA TABELLA SOTTOSTANTE.

Questo apparecchio può funzionare con i gas seguenti e le relative pressioni di alimentazione. La categoria (o le categorie) secondo cui è stato regolato l'apparecchio è indicata chiaramente sull'etichetta identificativa incollata sull'apparecchio.

CATEGORIA E PAESI DI DESTINAZIONE	PRESSIONE GAS
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butano (G30)30 mbar Propano (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butano (G30)37 mbar Propano (G31)

MODELLO PORTATA TERMICA	NOMINALE COMPLESSIVAkW - gr/h	VOLUME D'ARIA NECESSARIAALLA COMBUSTIONEm 3/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6	- 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

ATTENZIONE

DURANTE LE OPERAZIONI DI INSTALLAZIONE E COLLEGAMENTO, IL TUBO CONDUTTORE DI GAS DELL'APPARECCHIO NON DEVE ESSERE SOGGETTO A TORSIONE, TRAZIONE O ALTRE SOLLECITAZIONI.

Il collegamento della conduttura del gas nell'apparecchio deve essere effettuato mediante tubo metallico rigido e raccordi a tenuta. Si può usare tubo flessibile ma deve essere:

a) Sempre ispezionabile;
b) Protetto da possibili contatti con parti riscaldabili (come la parte sottostante dei bruciatori);
c) Protetto da qualsiasi sollecitazione (torsione, trazione, schiacciamento,...);
d) Protetto dalle parti mobili dell'incasso (es. un cassetto);
e) Di lunghezza massima di 1,5m;

f) Sostituito prima della sua data di scadenza;

Una volta effettuato l'allacciamento verificare la tenuta del circuito gas usando un fluido non corrosivo per la ricerca di eventuali perdite. Non usare una soluzione di acqua e sapone. NON UTILIZZARE FIAMME LIBERE.

Questo capitolo riguarda solo quei modelli dove è presente la scritta 12 V-- sull'etichetta identificativa incollata sull'apparecchio.

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO AD UN GENERATORE DI 12 V.... IL CIRCUITO DEVE ESSERE PROTETTO DA UN FUSIBILE NON SUPERIORE A 3 Ampere.

OSSERVARE LA CORRETTA POLARITÀ NELL' ALLACCIAMENTO!

NON COLLEGARE ASSOLUTAMENTE L'APPARECCHIO ALLA TENSIONE DI RETE (230 V\~) CIO PROVOCHEREBBE LA DEFINITIVA DISTRUZIONE DEI COMPONENTI ED UN PERICOLO PER L'UTENTE.

Per l'allacciamento dell'apparecchio usare un doppio cavetto rosso e nero da 1,5 mm² e connetterlo alla morsettiera identificata con "+12V --- - " posta nella parte posteriore dell'apparecchio. Il terminale rosso è il polo positivo ed il terminale nero è il polo negativo.

ALTA TENSIONE 220-240 V\~

Questo capitolo riguarda solo i modelli riportati nella tabella seguente:

MODELLO	TENSIONE NOMINALE	POTENZA NOMINALE
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMWCU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

PER IL COLLEGAMENTO DIRETTO ALLA RETE è NECESSARIO PREVEDERE UN DISPOSITIVO CHE ASSICURI LA DISCONNESSIONE DALLA RETE, CON UNA DISTANZA DI APERTURA DEI CONTATTI CHE CONSENTA LA DISCONNESSIONE COMPLETA NELLE CONDIZIONI DELLA CATEGORIA DI SOVRATENSIONE III, CONFORMEMENTE ALLE REGOLE DI INSTALLAZIONE

IL CAVO DI ALIMENTAZIONE DEVE ESSERE POSIZIONATO IN MODO CHE NON RAGGIUNGA IN NESSUN PUNTO LA TEMPERATURA DI 75K.

LA SPINA DEVE ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.

DISCONNETTERE SEMPRE L'ALIMENTAZIONE ELETTRICA PRIMA DI OGNI INTERVENTO SULL'APPARECCHIO.

Effettuare il collegamento alla rete di alimentazione tramite presa.

Se il cavo di alimentazione (H05RR-F 3x0,75mm²) è danneggiato, esso deve essere sostituito dal costruttore o il suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

FISSAGGIO

QUESTO APPARECCHIO DEVE ESSERE FISSATO AL MOBILE TRAMITE DELLE VITI COME DESCRITTO IN FIG. 3 - PAG. 177.

USO

PRECAUZIONI AGGIUNTIVE

QUESTO APPARECCHIO DEVE ESSERE UTILIZZATO SOLAMENTE DA PERSONE ADULTE RESPONSABILI. DURANTE ED IMMEDIATAMENTE DOPO L'UTILIZZO LE PARTI ACCESSIBILI POSSONO ESSERE CALDE; NON TOCCARLE E TENERE LONTANO I BAMBINI. TERMINATA LA COTTURA ASSICURARSI DI RIPORTARE LA/LE MANOPOLA/LE IN POSIZIONE DI CHIUSO. DOPO L'USO CHIUDERE IL RUBINETTO PRINCIPALE DELLA CONDUTTURA DEL GAS.

QUESTO APPARECCHIO NON è DESTINATO ALL'USO DA PARTE DI PERSONE (INCLUSI I BAMBINI) CON RIDOTTE CAPACITÀ PSICHICHE O MOTORIE O CON MANCANZA DI ESPERIENZA E CONOSCENZA, A MENO CHE CI SIA UNA SUPERVISIONE O ISTRUZIONE SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA. I BAMBINI DEVONO ESSERE SORVEGLIATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.

L'UTILIZZO DI UN APPARECCHIO DI COTTURA A GAS PORTA ALLA PRODUZIONE DI CALORE E DI UMIDITÀ NEL LOCALE IN CUI è INSTALLATO. FARE IN MODO DI GARANTIRE UNA BUONA AERAZIONE DELLA CUCINA: MANTENERE APERTE LE APERTURE DI AERAZIONE NATURALE O INSTALLARE UN DISPOSITIVO DI AERAZIONE MECCANICO (CAPPA DI ASPIRAZIONE MECCANICA).

UN UTILIZZO INTENSO E PROLUNGATO DELL'APPARECCHIO PUÒ RENDERE NECESSARIA UN'AERAZIONE SUPPLEMENTARE, PER ESEMPIO L'APERTURA DI UNA FINESTRA O UN'AERAZIONE PIÙ EFFICACE, PER ESEMPIO AUMENTANDO LA POTENZA DELL'EVENTUALE ASPIRAZIONE MECCANICA.

PRIMA DI CUOCERE ALIMENTI PER LA PRIMA VOLTA LASCIARE ACCESO ALLA MASSIMA PORTATA SIA IL FORNO CHE IL GRILL. IL FORNO PER UN TEMPO DI ALMENO 30 MINUTI E IL GRILL PER UN TEMPO DI 15-20 MINUTI.

RIMUOVERE GLI EVENTUALI LIQUIDI TRACIMATI SUL COPERCHIO PRIMA DI APRIRLO.

ATTENZIONE: QUESTA AVVERTENZA è COLLOCATA IN MODO BEN VISIBILE SUL COPERCHIO IN VETRO DEL PIANO COTTURA. I COPERCHI DI VETRO POSSONO FRANTUMARSI SE RISCALDATI. APRIRE SEMPRE IL COPERCHIO PRIMA DI ACCENDERE QUALSIASI BRUCIATORE (PIANO COTTURA, FORNO E GRILL) E SPEGNERE TUTTI I BRUCIATORI (PIANO COTTURA, FORNO E GRILL) E LASCIARLI RAFFREDDARE PRIMA DI CHIUDERE IL COPERCHIO.

PANNELLO DI CONTROLLO

I simboli seguenti indicano il bruciatore che corrisponde alla manopola. NOTA: Modelli diversi potrebbero avere manopole e simboli diversi.

QUESTO SIMBOLO SI TROVA VICINO ALLE MANOPOLE DEI BRUCIATORI DEL PIANO DI COTTURA. IL PUNTO NERO INDICA LA POSIZIONE DEL BRUCIATORE SUL PIANO DI COTTURA.

QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE FORNO

QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE GRILL

I simboli seguenti indicano la regolazione del bruciatore che corrisponde alla posizione della manopola. NOTA: Modelli diversi potrebbero avere manopole e simboli diversi.

GAS CHIUSO

FIAMMA GRANDE

FIAMMA PICCOLA

PIASTRA ELETTRICA SPENTA

1 - 2 - 3 - 4 - 5 - 6

TEMPERATURE FORNO E/O PIASTRA ELETTRICA

GRILL

ALTRI SIMBOLI

PULSANTE DI ACCENSIONE ELETTRONICA

QUESTO SIMBOLO È COLLOCATO IN MODO BEN VISIBILE VICINO ALLA MANOPOLA DEL FORNO IN TUTTI QUEI MODELLI CON ACCENSIONE ELETTRONICA AZIONABILE PREMENDO LA MANOPOLA A FONDO

INTERRUTTORE LAMPADA

NEI MODELLI 4xx E CU4xx E' PRESENTE ANCHE COME:

• INTERRUTORE LAMPADA E GIRARROSTO
• INTERRUTORE LAMPADA E PIATTO GIREVOLE

INTERRUTTORE GIRARROSTO

(PER I MODELLI 4xx E CU4xx VEDI INTERRUTTORE LAMPADA)

INTERRUTTORE PIATTO GIREVOLE

(PER I MODELLI 4xx E CU4xx VEDI INTERRUTTORE LAMPADA)

Di seguito le caratteristiche dei bruciatori riferiti ai vari modelli:

Per generare la fiamma premere a fondo la manopola di comando e girarla in posizione fiamma grande. Contemporaneamente schiacciare il pulsante accensione elettronica. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

IMPORTANTE

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUENTI SUGGERIMENTI:

• RUOTARE LA MANOPOLA NELLA POSIZIONE "FIAMMA PICCOLA"
• PROCEDERE CON L'ACCENSIONE MANUALE
• CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- ACCENSIONE MANUALE DEL PIANO COTTURA

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.

ATTENZIONE

L'ACCENSIONE DEVE ESSERE EFFETTUATA SENZA ALCUNA PENTOLA O ALTRO OGGETTO SOPRA I BRUCIATORI.

Per generare la fiamma premere a fondo la manopola di comando e girarla in posizione fiamma grande. Contemporaneamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

IMPORTANTE

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA.

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- REGOLAZIONE DELLA FIAMMA DEL PIANO COTTURA

Per regolare la fiamma ruotare la manopola nella posizione desiderata.

FORNO

L'ACCENSIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLO CON LA PORTA COMPLETAMENTE APERTA.

ALL'INTERNO DEL FORNO LA GRIGLIA, LA LECCARDA (VASSOIO) O IL TEGAME DEVONO ESSERE POSIZIONATI IN MODO TALE CHE NON VADANO A CONTATTO DIRETTO CON LE FIAMME.

SE LA FIAMMA DEL BRUCIATORE SI SPEGNE ACCIDENTALMENTE CHIUDERE LA MANOPOLA DEL GAS E ATTENDERE UN MINUTO PRIMA DI RIACCENDERE.

- ACCENSIONE ELETTRONICA DEL FORNO (A SECONDA DEL MODELLO)

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporaneamente schiacciare il pulsante accensione elettronica (in quei modelli con il simbolo ★ sulla porta, il pulsante di accensione non è visibile e viene azionato schiacciando a fondo la manopola). Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUENTI SUGGERIMENTI:

• PROCEDERE CON L'ACCENSIONE MANUALE
• CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- ACCENSIONE MANUALE DEL FORNO

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporaneamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA.

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO

POSIZIONI 1 2 3	4 5 6
TEMPERATURE 130°C 160°C 180°C 200°C 220°C 240°C

La fiamma del bruciatore del forno, appena acceso, resta alla portata massima in tutte le posizioni della manopola e diminuisce automaticamente alla portata minima quando la temperatura impostata del forno viene raggiunta.

GRILL

L'ACCENSIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLO CON LA PORTA COMPLETAMENTE APERTA.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE RILASCIARE LA MANOPOLA E RIPETERE L'OPERAZIONE DOPO ALMENO 10 SECONDI

LE PARTI ACCESSIBILI POSSONO AVERE TEMPERATURE ELEVATE QUANDO VIENE UTILIZZATO IL GRILL, TENERE LONTANO I BAMBINI.

DURANTE IL FUNZIONAMENTO LA PORTA DEVE ESSERE SEMPRE APERTA E IL PARACALORE COMPLETAMENTE ESTRATTO (FIG. 4 - PAG. 183)

NON UTILIZZARE MAI IL GRILL PER UN TEMPO SUPERIORE A 25 MINUTI. IL GRILL NON PUO' ESSERE UTILIZZATO COME UN FORNO.

SE LA FIAMMA DEL BRUCIATORE SI SPEGNE ACCIDENTALMENTE CHIUDERE LA MANOPOLA DEL GAS E ATTENDERE UN MINUTO PRIMA DI RIACCENDERE.

- ACCENSIONE ELETTRONICA DEL GRILL (A SECONDA DEL MODELLO)

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione fiamma grande. Contemporaneamente schiacciare il pulsante accensione elettronica (in quei modelli con il simbolo ★ sulla porta, il pulsante di accensione non è visibile e viene azionato schiacciando la manopola). Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUENTI SUGGERIMENTI: • PROCEDERE CON L'ACCENSIONE MANUALE • CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione di fiamma grande. Contemporaneamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA.

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- REGOLAZIONE DELLA FIAMMA DEL GRILL

Per i modelli 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

il grill deve essere utilizzato solamente alla portata termica nominale.

Per tutti gli altri modelli:

per regolare la fiamma ruotare la manopola nella posizione desiderata.

A seconda del tipo di gas utilizzato, l'aspetto della fiamma é il seguente:

Propano (G31): fiamma con il dardo interno blu ed il contorno nitido.

Butano (G30): fiamma con lievi punte gialle all'accensione del bruciatore le quali si intensificano man mano che il bruciatore si riscalda.

PIASTRA ELETTRICA (a seconda del modello)

IMPORTANTE

ALLA PRIMA ACCENSIONE DELLA PIASTRA ELETTRICA (O SE è RIMASTA INUTILIZZATA PER MOLTO TEMPO) è NECESSARIO ELIMINARE L'UMIDITÀ ASSORBITA ACCENDENDO LA PIASTRA PER 30 MINUTI SULLA POSIZIONE I DELLA MANOPOLA

UTILIZZARE PENTOLE CON FONDO PIANO E DI DIAMETRO NON INFERIORE AL DIAMETRO DELLA PIASTRA ELETTRICA

ASCIUGARE IL FONDO DELLA PENTOLA PRIMA DI APPOGGIARLO SULLA PIASTRA ELETTRICA

DURANTE L'USO DELLA PIASTRA ELETTRICA NON LASCIARE INCUSTODITO L'APPARECCHIO E FARE ATTENZIONE CHE I BAMBINI NON SIANO NELLE VICINANZE

La piastra elettrica è comandata da una manopola a 7 posizioni: la posizione spento è rappresentata dallo 0 (zero) mentre le posizioni da 1 a 6 mettono in funzione la piastra elettrica. La scala da 1 a 6 corrisponde una intensità di calore crescente prodotta dalla piastra elettrica. Nei pressi della manopola c'è un led rosso che si accende quando la piastra elettrica è in funzione.

MICROONDE

Per le istruzioni d'installazione, uso e manutenzione del microonde, fare riferimentoal manuale d'uso contenuto nel microonde.

GIRARROSTO

Accendere il bruciatore del forno come indicato nel capitolo FORNO. Posizionare la manopola di comando nella posizione desiderata. Introdurre la leccarda con il girarrosto montato come indicato in FIG. 5 - PAG. 183. Premere l'apposito interuttore per far funzionare il motore del girarrosto.

PIATTO GIREVOLE

Introdurre la leccarda con il piatto girevole come indicato in FIG. 6 - PAG. 184. Premere l'apposito interruttore per far funzionare il motore del piatto girevole.

BOMBOLA GAS

IMPORTANTE

L'IMPIEGO DI GAS E/O DI UNA PRESSIONE DIVERSA DA QUANTO PRESCRITTO DAL COSTRUTTORE PUO' DETERMINARE CONDIZIONI ANOMALE DI FUNZIONAMENTO DELL'APPARECCHIO PERTANTO IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' DERIVANTE DALL'USO SCORRETTO DELL'APPARECCHIO.

Le bombole di gas che possono essere usate sono le più comuni nel paese in cui viene utilizzato l'apparecchio. Il gas da usare è indicato chiaramente all'esterno dell'imballo e sull'etichetta indelebile incollata sul retro dell'apparecchio. In ogni caso osservare le seguenti indicazioni: Le bombole di gas devono essere disposte nell'apposito vano in posizione verticale dotate di valvola e riduttore di pressione e l'accesso non deve essere ostacolato. La sostituzione delle bombole deve poter essere eseguita senza impedimento e con facilità.

ATTENZIONE!: Al momento della sostituzione della bombola gas occorre prendere le seguenti precauzioni:

a) chiudere i rubinetti dell'apparecchio;
b) accertarsi che nelle vicinanze non vi sia nessuna fiamma o fuoco;
c) chiudere la valvola della bombola gas da sostituire;
d) svitare il riduttore della bombola esaurita, toglierla dall'apposito vano. Procedere in senso inverso per la sostituzione.
Verificare eventuali perdite di gas usando un fluido non corrosivo. Non usare una soluzione di acqua e sapone.
e) accendere i bruciatori e verificare il corretto funzionamento, in caso negativo rivolgersi ad un tecnico autorizzato.

NON UTILIZZARE FIAMME LIBERE;

CHIUDERE L'ALIMENTAZIONE DEL GAS ALLA BOMBOLA DOPO L'USO.

FUGHE DI GAS

Consigliamo di utilizzare un rivelatore elettronico omologato di fughe di gas.

Se si avverte odore di gas:

a) Aprire le finestre, ed immediatamente far uscire tutte le persone dal camper, caravan ecc.
b) Non toccare interruttori elettrici, accendere fiammiferi o fare qualsiasi cosa che potrebbe infiammare il gas.
c) Spegnere ogni fiamma libera.
d) Chiudere la valvola della bombola o serbatoio del gas, non aprire la valvola finché la perdita di gas non è stata individuata ed eliminata.
e) Contattare un tecnico autorizzato.

PULIZIA

PRIMA DI INIZIARE LA PULIZIA, SPEGNERE L'APPARECCHIO, SCOLLEGARLO DALLA RETE ELETTRICA ED ATTENDERE CHE SI SIA RAFFREDDATO.

LE SUPERFICI CALDE IN CONTATTO CON ACQUA FREDDA O UNO STRACCIO UMIDO POSSONO DANNEGGIARSI. NON USARE PRODOTTI ABRASIVI, CORROSIVI, A BASE DI CLORO, PAGLIETTA O LANA D'ACCIAIO. NON LASCIARE SOSTANZE ACIDE O ALCALINE (ACETO, SALE, SUCCO DI LIMONE ECC.) SULLE SUPERFICI DELL'APPARECCHIO. SUPERFICI IN ACCIAIO INOSSIDABILE E PARTI SMALTATE: LAVARE CON ACQUA E SAPONE O DETERSIVO NEUTRO, RISCIACQUARE ED ASCIUGARE. UTILIZZARE SPUGNE E STRACCI PULITI.

NON USARE PER LA PULIZIA MATERIALI RUVIDI ABRASIVI O RASCHIETTI METALLICI AFFILATI PER PULIRE LE PORTE DI VETRO DEL FORNO DATO CHE POSSONO GRAFFIARE LA SUPERFICIE E CAUSARE LA FRANTUMAZIONE DEL VETRO.

NON UTILIZZARE PULITORI A VAPORE PER LA PULIZIA DELL'APPARECCHIO

INIETTORI

LE ATTIVITÀ DEVONO ESSERE FATTE DA PERSONALE AUTORIZZATO. DOPO TALE OPERAZIONE SI DECLINA OGNI RESPONSABILITÀ DERIVANTE DALL'INTERVENTO STESSO.

La rimozione ed il fissaggio degli iniettori deve essere eseguita mantenendo bloccato (mediante un utensile) il portainiettore (FIG. 7 - PAG. 185).

BRUCIATORE ∅ INIETTORE (mm)		N° STAMPIGLIATO
RAPIDO (∅ 77 mm)	0,75	75
SEMIRAPIDO (∅ 62 mm)	0,67	67
	0,50 50AUSILIARIO (∅ 47 mm)
GRILL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
FORNO	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)

DIRETTIVA 2002/96/EC (RAEE)

INFORMAZIONI AGLI UTENTI

QUESTA NOTA INFORMATIVA È RIVOLTA ESCLUSIVAMENTE AI POSSESSORI DI APPARECCHI CHE PRESENTANO QUESTO SIMBOLO NELL'ETICHETTA ADESIVA RIPORTANTE I DATI TECNICI APPLICATA SUL PRODOTTO STESSO (ETICHETTA MATRICOLARE). QUESTO SIMBOLO INDICA CHE IL PRODOTTO È CLASSIFICATO, SECONDO LE NORME VIGENTI, COME APPARECCHIATURA ELETTRICA OD ELETTRONICA ED È CONFORME ALLA DIRETTIVA EU 2002/96/EC (RAEE) QUINDI, ALLA FINE DELLA PROPRIA VITA UTILE, DOVRà OBBLIGATORIAMENTE ESSERE TRATTATO SEPARATAMENTE DAI RIFIUTI DOMESTICI, CONSEGNANDOLO GRATUITAMENTE IN UN CENTRO DI RACCOLTA DIFFERENZIATA PER APPARECCHIATURE ELETTRICHE ED ELETTRONICHE OPPURE RICONSEGNANDOLO AL RIVENDITORE AL MOMENTO DELL'ACQUISTO DI UNA NUOVA APPARECCHIATURA EQUIVALENTE. L'UTENTE È RESPONSABILE DEL CONFERIMENTO DELL'APPARECCHIO A FINE VITA ALLE APPROPRIATE STRUTTURE DI RACCOLTA, PENA LE SANZIONI PREVISTE DALLA VIGENTE LEGISLAZIONE SUI RIFIUTI. L'ADEGUATA RACCOLTA DIFFERENZIATA PER L'AVVIO SUCCESSIVO DELL'APPARECCHIO DIMESSO AL RICICLAGGIO, AL TRATTAMENTO E ALLO SMALTIMENTO AMBIENTALMENTE COMPATIBILE CONTRIBUISCE AD EVITARE POSSIBILI EFFETTI NEGATIVI SULL'AMBIENTE E SULLA SALUTE E FAVORISCE IL RICICLO DEI MATERIALI DI CUI È COMPOSTO IL PRODOTTO. PER INFORMAZIONI PIÙ DETTAGLIATE INERENTI I SISTEMI DI RACCOLTA DISPONIBILI, RIVOLGERSI AL SERVIZIO LOCALE DI SMALTIMENTO RIFIUTI, O AL NEGOZIO IN CUI È STATO EFFETTUATO L'ACQUISTO. I PRODUTTORI E GLI IMPORTATORI OTTEMPERANO ALLA LORO RESPONSABILITÀ PER IL RICICLAGGIO, IL TRATTAMENTO E LO SMALTIMENTO AMBIENTALMENTE COMPATIBILE SIA DIRETTAMENTE SIA PARTECIPANDO AD UN SISTEMA COLLETTIVO.

SYMBOLS

A seconda del tipo di gas utilizzato, l'aspetto della fiamma é il seguente:

36061 Bassano del Grappa (VI) ITALY

Loc. Marchesane · Via Apollonio, 11

Tel. [phone] · Fax [phone]

www.dometic.com
