BRUGSANVISNING 403 ROTEL

Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed.

Overhold alle disse sikkerhedsforskrifter og følg de nedenstående symboler:

ADVARSEL

ADVARSEL

Fare for kvæstelser eller død.

FORSIGTIG

VIGTIGT

For at forebygge mulige kvæstelser og/eller beskadigelser.

INDHOLDSFORTEGNELSE

FORSKRIFTER 101

INSTALLATION 102

SUPPLERENDE FORSKRIFTER 102

INDBYGNINGSHUL 102

GASTILSLUTNING 103

ELEKTRISK TILSLUTNING 104

FASTSPÆNDING 104

BRUG

105

SUPPLERENDE FORSKRIFTER 105

KONTROLPANEL

BRÆNDERE:

KOGEPLADE:

VALG AF BRÆNDER

Pas på: denne advarsel sidder på apparatet. Dette apparat bør installeres i henhold til de gældende forholdsregler og udelukkende bruges på et område med god ventilation. Læs instrukserne før apparatet installeres og bruges. Apparatet skal installeres af kvalificerede teknikere.

Dette apparat er udelukkende projekteret til stegning af fødevarer. Ethvert andet brug er ukorrekt, og derfor farligt. Fabrikanten kan ikke holdes ansvarlig for skader til genstande eller personer, der skyldes en ukorrekt installation eller et fejlagtigt , upassende eller uansvarligt brug.

Apparatet og dets tilgængelige dele bliver meget varme i forbindelse med brug. Pas på, at du ikke rører ved varmelegemerne. Børn under 8 år må kun komme i nærheden af apparatet, hvis de er under opsyn. Dette apparat må kun benyttes af børn fra 8 år og opefter og af personer med fysiske, sansemæssige eller mentale handicaps eller med manglende erfaring eller kendskab til apparatet, såfremt dette sker under opsyn, eller såfremt den pågældende person har modtaget oplysninger om sikker brug af apparatet, således at vedkommende har kendskab til de tilknyttede risici. Børn må ikke benytte apparatet som legetøj.

Tilberedning med fedt eller olie på et gasblus uden opsyn kan udgøre en fare og medføre brand. Forsøg aldrig at slukke en brand med vand. Afbryd derimod apparatet, og dæk flammen med et låg eller et brandtæppe.

Brandfare: opbevar ikke genstande på komfuret.

Dette apparat er ikke udviklet til brug med ekstern timer eller fjernstyringssystem.

Hvis strømkablet er beskadiget, skal det udskiftes af producenten, af det autoriserede tekniske servicecenter eller af en person med tilsvarende kvalifikationer for at undgå enhver risiko.

ADVARSEL

Rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn.

FORSIGTIG

Undgå at bruge ætsende eller hårde materialer eller skarpe metalliske skrabejern til rengøring af ovnens glaslåger, da de risikerer at ridse overfladen og medføre brud' på glasset.

Der må ikke bruges damprensere til rengøring af apparatet

INSTALLATION

SUPPLERENDE FORSKRIFTER

FORSIGTIG

F∅R INSTALLATIONEN, SKAL MAN KONTROLLE AT DE LOKALE FORSYNINGSTILSTANDE (GASSENS TYPE OG TRYK) OG AT APPARATETS JUSTERINGVÆRDIER STEMMER OVERENS.

APPARATETS JUSTERINGSVÆRDIER ER TRYKT PÅ ETIKETTEN (ELLER PÅ DATASKILTET).

DETTE APPARAT ER IKKE TILSLUTTET EN ANORDNING TIL BORTSKAFFELSE AF FORBRÆNDINGSPRODUKTER. EN SÅDAN ANORDNING SKAL INSTALLERES OG TILSLUTTES I HENHOLD TIL DE GÆLDENDE INSTALLATIONSREGLER. DER SKAL DESUDEN TAGES H∅JDE FOR DE LOVLIGE FORSKRIFTER, DER GÆLDER UDLUFTNINGSKRAVENE.

INDBYGNINGSHUL

ADVARSEL

APPARATET SKAL INSTALLERES PÅ GOD AFSTAND FRA BRÆNDBARE MATERIALER.

Dette apparat tilhører KLASSE 3: APPARAT TIL INDBYGNING I ET K∅KKENELEMENT ELLER I EN BORDPLADE.

MINIMUMAFSTANDE FRA VÆGGENE (B∅R OVERHOLDES) (FIG. I - SIDE 170):

150 mmELLER BUNDVÆGGENE	FRA DEN UDVENDIGE KANT PÅ HOVEDET AF DEN NÆRMESTE BRÆNDER TIL EN AF SIDE-
500 mmPÅ KOGEPLADEN	FRA DEN ∅VERSTE DEL AF BRÆNDERNE TIL SKABENE ELLER HYLDERNE, DER HÆNGER OVEN
100 mm	FRA APPARATETS SIDER TIL DE NÆRLIGGENDE LODRETTE VÆGGE

Udbor et hul i skabet, som vist på FIG. 2 - SIDE 171, afhængigt af modellen.

Møblet skal være vinkelret med den vandrette bordplade og møblets forreste del.

Møblets indbygningshul skal være vinkelret. I tilfælde af udluftningshuller i møblet, undgå at forbrændingsmaterialer kan trænge ind i åbningerne.

ADVARSEL

KONTROLLER DISSE DATA F∅R APPARATET TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM FLASKEN OG APPARATET, B∅RVÆRE I OVERENSSTEMMELSE MED KATEGORIERNE, DER ER LISTET PÅ DEN UNDERSTÅENDE TAVLE.

Dette apparat er i stand til at fungere med de underlistede gastyper og de tihørende forsyningstryk. Den kategori (eller de kategorier), som apparatet er justeret til, er klart angivet på identifikationsskiltet, der er klistret på apparatet.

KATEGORI I DE FORSKELLIGE LANDE GASTRYK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butan (G30)30 mbar Propan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butan (G30)37 mbar Propan (G31)

MODEL SAMLET NOMINEL	VARMEYDELSEkW - gr/h m	N∅DVENDIG LUFTVOLUMENTIL FORBRÆNDING ^3 /h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU351MK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401 9,2 - 669 18,4

ADVARSEL

UNDER INSTALLATIONS- OG TILSLUTNINGSOPERATIONERNE SKAL APPARATETS GASFORSYNINGSR∅R IKKE UDSÆTTES FOR VRIDNINGER, TRÆK ELLER ANDRE BELASTNINGER.

Forbindelsen til apparatets gasforsyning skal udføres vha. et stift metalrør og af tætsluttende koblinger. Det er også muligt at anvende en bøjelig slange, men på betingelse af at de følgende forholdsregler overholdes:

a) Der skal altid være mulighed for at kunne inspicere slangen;
b) Den skal beskyttes mod mulig kontakt med dele, der kan blive varme (såsom brændernes bunddel);
c) Den skal beskyttes mod alle eventuelle stød (vridning, træk, knusning...);
d) Den skal beskyttes mod indbygningens bevægelige dele (f.eks. skuffer);
e) Den må højst være 1,5 m lang;
f) Den bør udskiftes før udløbsdatoen;
Efter at have udført forbindelsen, kontroller, at kredsen er tæt ved brug af en ikke ætsende væske. Brug ikke opløsninger af vand og sæbe. DER MÅ IKKE BRUGES ÅBNE FLAMMER.

ELEKTRISK TILSLUTNING

12 V: LAVSPÆNDING

Dette kapitel er kun til brug for de modeller hvorpå skiltet med skriften 12 V--- strømforsyning er påsat.

DETTE APPARAT SKAL UDELUKKENDE TILSLUTTES EN GENERATOR PÅ 12 ⚠: STRÖMFORSYNING. KREDSEN BESKYTTES MED EN SIKRING, SOM IKKE B∅R VÆRE STÆRKERE END 3 Ampere.

OVERHOLD DEN KORREKTE POLARITET UNDER TILSLUTNINGEN!

APPARATET MÅ ALDRIG TILSLUTTES NETSPÆNDINGEN (230 V\~), DA DET VILLE MEDF∅RE EN UOPRETTELIG ∅DELÆGGELSE AF DELENE OG EN FARE FOR BRUGEREN.

For at tilslutte apparatet, brug en rød og sort dobbeltledning på 1,5 mm² og forbind det til klemkassen, mærket med "+12V---", der sidder bag på apparatet. Den røde klemme er den positive pol og den sorte klemme er den negative pol.

H∅JSPÆNDING 220-240 V\~

Dette kapitel er kun til brug for modellerne, der er listet I den nedenstående tabel:

MODEL	NOMINEL SPÆNDING	MÆRKEEFFEKT
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMW - CU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

I TILFÆLDE AF DIREKTE FORBINDELSE TIL NETSPÆNDINGEN, ER DET N∅DVENDIGT AT S∅RGE FOR EN ANORDNING DER SIKRER FRAKOBLINGEN FRA NETSPÆNDINGEN, MED EN ÅBNINGSAFSTAND FOR KONTAKTERNE, DER GIVER MULIGHED FOR EN FULDSTÆNDIG FRAKOBLING, SOM PÅKRÆVET AF OVERSPÆNDINGSKATEGORI III, OG I HENHOLD TIL INSTALLATIONSREGLERNE.

FORSYNINGSKABLET SKAL PLACERES PÅ EN SÅDAN MÅDE, AT EN TEMPERATUR PÅ 75K ALDRIG OPNÅS PÅ ET HVILKET SOM HELST PUNKT AF KABLET.

EFTER INSTALLATIONEN SKAL DET VÆRE MULIGT AT FÅ ADGANG TIL STIKKET.

SLUK ALTID FOR STR∅MFORSYNINGEN F∅R ET HVILKET SOM HELST INDGREB PÅ APPARATET.

Brug et stik for netspændingstilslutningen.

Hvis forsyningskablet (H05RR-F 3x0,75mm²) er beskadiget skal det udskiftes af fabrikanten eller af firmaets kundeservice, og under alle omstændigheder af en person med tilsvarende fagmæssig erfaring, for at forekomme alle mulige risici.

FASTSPÆNDING

DETTE APPARAT SKAL FASTSPÄENDES TIL SKABET VED BRUG AF DE MEDLEVEREDE SKRUER, SOM VIST PÅ FIGUR 3 - SIDE 177.

BRUG

SUPPLERENDE FORSKRIFTER

DETTE APPARAT B∅R UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUGEN OG UMIDDELBART EFTER KAN DE TILGÆNGELIGE DELE VÆRE VARME; R∅R IKKE VED DEM OG HOLD B∅RNENE PÅ GOD AFSTAND. EFTER BRUGEN, S∅RG FOR AT STILLE HÄNDTAGET/HÄNDTAGENE I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.

DETTE APPARAT ER IKKE MENT TIL BRUG AF PERSONER (INDBEFATTET B∅RN), MED NEDSATTE ÆNDELIGE ELLER FYSISKE EVNER, ELLER DER IKKE HAR DE N∅DVENDIGE KENDSKABER OG ERFARINGER MED MINDRE EN PERSON, DER HAR ANSVARET FOR DERES SIKKERHED, OVERVÅGER DEM ELLER ER I STAND TIL AT INSTRUERE DEM I BRUGEN AF APPARATET. B∅RN SKAL ALTID VÆRE UNDER OPSYN FOR AT SIKRE AT DE IKKE LEGER MED APPARATET.

DETTE APPARAT B∅R UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUGEN OG UMIDDELBART EFTER KAN DE TILG/ENGELIGE DELE VÆRE VARME; R∅R IKKE VED DEM OG HOLD B∅RNENE PÅ GOD AFSTAND. EFTER BRUGEN, S∅RG FOR AT STILLE HÅNDTAGET/HÅNDTAGENE I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.

EN INTENS OG LANGVARIG BRUG AF APPARATET KAN KRÆVE EN EKSTRA UDLUFTNING, SOM OPNÅS F.EKS. VED AT ÅBNE VINDUET, ELLER EN MERE EFFEKTIV UDLUFTNING VED AT ∅GE KRAFTEN AF DEN EVENTUELLE MEKANISKE UDSUGNING.

F∅R DEN F∅RSTE STEGNING AF MADVARER, SKAL BÅDE OVN OG GRILL TÄENDES VED MAKSIMUMKRAFT. OVNEN SKAL VARMES OP I MINDST 30 MINUTTER OG GRILLEN I MINDST 15-20 MINUTTER.

HVIS DER ER EVENTUELLE VÆSKESPILD PÅ LÅGET, SKAL DE FJERNES F∅R LÅGET ÅBNES.

ADVARSEL: DENNE ADVARSEL ER PLACERET PÅ SYNLIG VIS PÅ GLASLÅGET, DER FINDES PÅ KOGEPLADEN. GLASLÅG KAN BRYDES HVIS DE ER VARME, ÅBN ALTID LÅGET F∅R EN HVILKEN SOM HELST BRÆNDER TÆNDES (KOGEPLADE, OVN OG GRILL) OG SLUK FOR ALLE BRÆNDERNE (KOGEPLADE, OVN OG GRILL) OG VENT, AT DE ER K∅LET AF F∅R LÅGET LUKKES.

KONTROLPANEL

De følgende symboler angiver brænderen, der svarer til betjeningsgrebet.

BEMÆRK: Forskellige modeller kan være udstyret med forskellige betjeningsgreb og symboler.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERNES BETJENINGSGREB PÅ KOGEPLADEN. DEN SORTE PRIK VISER BRÆNDERENS PLACERING PÅ SELVE KOGEPLADEN.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERENS BETJENINGSGREB PÅ OVNEN.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERENS BETJENINGSGREB PÅ GRILLEN.

De følgende symboler angiver indstillingen for brænderen, der svarer til betjeningsgrebets position. BEMÆRK: Forskellige modeller kan være udstyret med forskellige betjeningsgreb og symboler.

LUKKET GASHANE

STOR FLAMME

LILLE FLAMME

0 SLUKKET ELEKTRISK PLADE

1 - 2 - 3 - 4 - 5 - 6 OVN OG/ELLER ELEKTRISK PLADE TEMPERATURER

GRILL

ANDRE SYMBOLER

KNAP TIL ELEKTRONISK TÆNDING

DETTE SYMBOL ER KLART SYNLIGT OG FINDES VED SIDEN AF OVNENS BETJENINGSGREB PÅ ALLE MODELLERNE MED ELEKTRONISK TÆNDING, SOM AKTIVERES VED AT TRYKKE GREBET NED TIL BUNDS

LAMPE AFBRYDER

PÅ MODELLERNE 4XX OG CU4XX ER DET OGSÅ TIL STEDE SOM:

- AFBRYDER TIL LAMPE OG SPID

- AFBRYDER TIL LAMPE OG DREJENDE PLADE

STEGESPYD AFBRYDER

(FOR MODELLERNE 4XX OG CU4XX, JF. AFBRYDEREN TIL LAMPEN)

FLAD DREJENDE AFBRYDER

Herunder listes specifikationerne for brænderne afhængigt af de forskellige modeller:

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til positionen for stor flamme. Tryk samtidigt på knappen for den elektroniske tænding. Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

FORSIGTIG

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAG OPERATIONEN F∅RST EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

• DREJ BETJENINGSGREBET TIL POSITIONEN "LILLE FLAMME"

• UDF∅R TÆNDINGEN MANUELT

• KONTROLLER, AT DER ER GAS I FLASKEN

HVIS APPARATET UMIDDELBART IKKE FUNGERER, LUK FOR GASFORSYNINGSHANEN OG KONTAKT FORHANDLEREN.

Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er defekt.

ADVARSEL

OPERATIONEN SKAL FORETAGES UDEN GRYDER ELLER ANDRE GENSTANDE PÅ BRÆNDERNE.

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til positionen for stor flamme. Tænd samtidigt for brænderen med en tændstik eller med en gaslighter. Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

FORSIGTIG

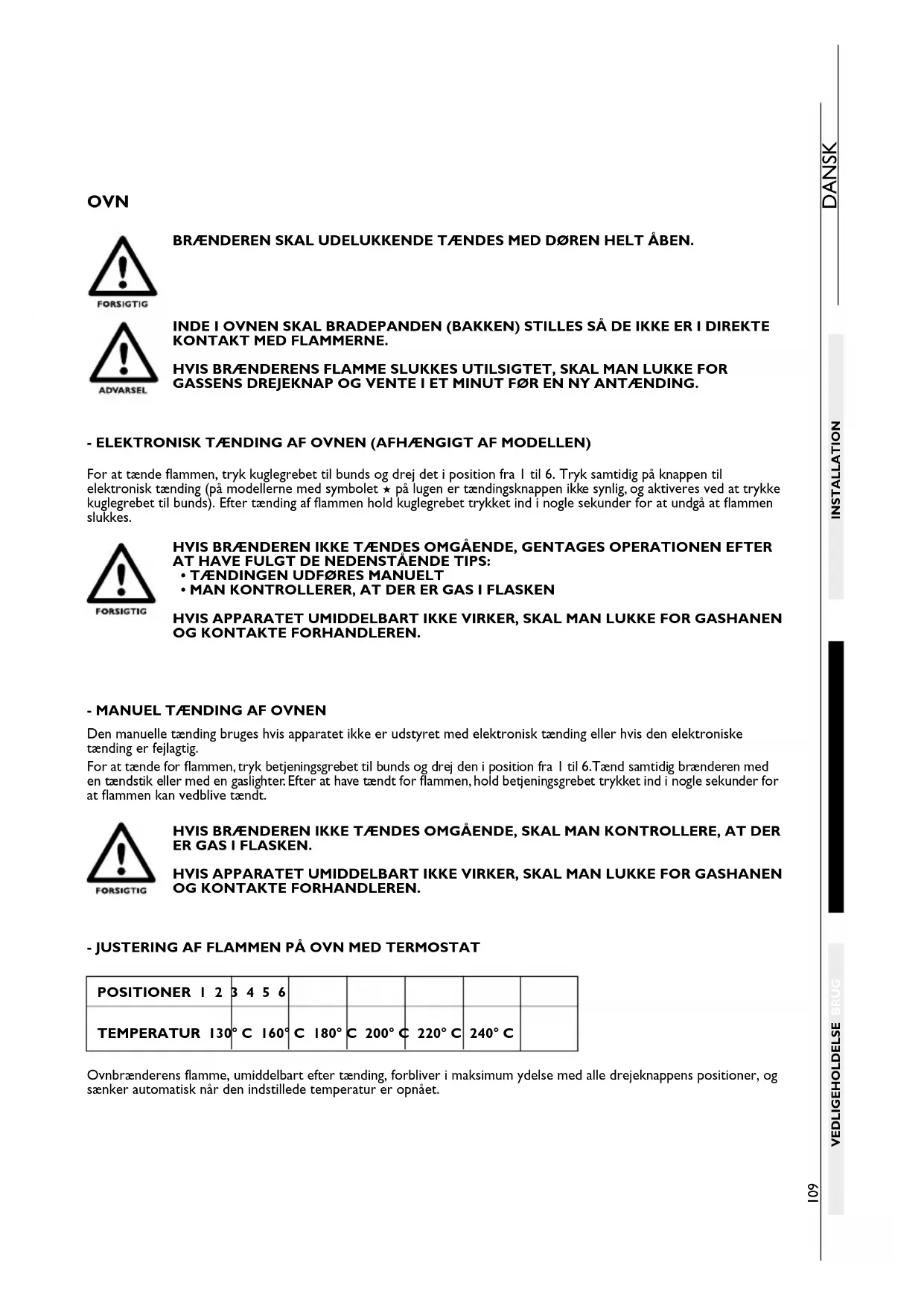

For at tænde flammen, tryk kuglegrebet til bunds og drej det i position fra 1 til 6. Tryk samtidig på knappen til elektronisk tænding (på modellerne med symbolet ★ på lugen er tændingsknappen ikke synlig, og aktiveres ved at trykke kuglegrebet til bunds). Efter tænding af flammen hold kuglegrebet trykket ind i nogle sekunder for at undgå at flammen slukkes.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

• TÆNDINGEN UDF∅RES MANUELT
• MAN KONTROLLERER, AT DER ER GAS I FLASKEN

HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.

Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig.

For at tænde for flammen, tryk betjeningsgrebet til bunds og drej den i position fra 1 til 6. Tænd samtidig brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder for at flammen kan vedblive tændt.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN.

HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.

- JUSTERING AF FLAMMEN PÅ OVN MED TERMOSTAT

POSITIONER 1 2	3 4 5 6
TEMPERATUR 130°	C 160°	C 180°	C 200°	C 220°	C 240°	C

Ovnbrænderens flamme, umiddelbart efter tænding, forbliver i maksimum ydelse med alle drejeknappens positioner, og sænker automatisk når den indstillede temperatur er opnået.

GRILL

TÆNDING AF BRÆNDEREN MÅ UDELUKKENDE FORETAGES MED HELT ÅBEN LÅGE.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SLIP GREBET OG GENTAG OPERATIONEN EFTER AT HAVE VENTET I MINDST 10 SEKUNDER

DE TILGÆNGELIGE DELE KAN BLIVE MEGET VARME: NÅR GRILLEN ER I BRUG HOLD B∅RNENE PÅ GOD AFSTAND.

UNDER FUNKTIONEN SKAL D∅REN ALTID VÆRE ÅBEN OG VARMEBESKYTTELSEN HELT TRUKKET UD (FIG. 4 - SIDE 183)

GRILLEN MÅ H∅JST BRUGES I 25 MINUTTER. GRILLEN MÅ IKKE BRUGES SOM OVN.

HVIS BRÆNDERENS FLAMME TILFÆLDIGVIS SLUKKES, LUK FOR GASSENS BETJENINGSGREB OG VENT I CA. ET MINUT F∅R EN NY TÆNDING.

- ELEKTRONISK TÆNDING AF GRILLEN (AFHÆNGIGT AF MODELLEN)

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til position GRILL eller positionen for stor flamme. Tryk samtidigt på knappen for den elektroniske tænding (bemærk: på modellerne med ★ symbolet på lågen er tændingsknappen ikke synlig, og den aktiveres ved at trykke betjeningsgrebet til bunds). Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAG OPERATIONEN F∅RST EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

• UDF∅R TÆNDINGEN MANUELT

• KONTROLLER, AT DER ER GAS I FLASKEN

HVIS APPARATET UMIDDELBART IKKE FUNGERER, LUK FOR GASFORSYNINGSHANEN OG KONTAKT FORHANDLEREN.

Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er defekt.

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til position GRILL eller positionen for stor flamme. Tænd samtidigt for brænderen med en tændstik eller med en gaslighter. Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

Grillen skal udelukkende bruges med den nominelle varmeydelse.

For alle andre modeller:

For at justere flammen, drej grebet til den ønskede position.

VISUEL KONTROL AF FLAMMEN

Flammens udseende er forskellig afhængigt af den gastype, der anvendes:

Propan (G31): flammens indvendige pil er blå og omkredsen ses tydelig.

Butan (G30): der er svage gule prikker i flammen når brænderen tændes, og de bliver stærkere efterhånden som brænderen opvarmes.

ELEKTRISK PLADE (afhængigt af modellen)

F∅RSTE GANG DEN ELEKTRISKE PLADE TÄENDES, (ELLER HVIS DET ER LANG TID, DEN IKKE BRUGES)

ER DET N∅DVENDIGT AT FJERNE FUGTEN, DER ER TRÆNGT IND, VED AT TÆNDE PLADEN I CA.

30 MINUTTER PÅ GREBETS POSITION I.

ANVEND GRYDER MED FLAD BUND, OG MED EN DIAMETER, DER MINDST ER LIGE SÅ STOR SOM DEN

PÅ DEN ELEKTRISKE PLADE

T∅R GRYDENS BUDN, F∅R DEN STILLES PÅ DEN ELEKTRISKE PLADE

UNDER FUNKTIONEN AF DEN ELEKTRISKE PLADE, S∅RG FOR IKKE AT EFTERLADE APPARATET UDEN OPSYN OG PAS PÅ, AT DER IKKE ER B∅RN I NÆRHEDEN

Den elektriske plade styres ved brug af et greb med 7 positioner: den slukkede position vises med 0 (nul), og positionerne fra 1 til 6 aktiverer den elektriske plade. Inddelingen fra 1 til 6 svarer til en stigende varmestyrke, som den elektriske plade yder. Ved siden af grebet er der en rød LED-kontrollampe, der tændes når den elektriske plade er i funktion.

MIKROOVN

Vedrørende oplysningerne om installation, brug og vedligeholdelse af mikroovnen henvises til mikroovnens brugsanvisning.

STEGESPYD

Tænd for ovnens brænder, som angivet I afsnittet OVN. Stil betjeningsgrebet i den ønskede position. Indsæt bradepanden med stegespydet monteret. Som vist på FIG. 5 - SIDE 183. Tryk på den tilhørende afbryder for at aktivere stegespydmotoren.

DREJENDE PLADE

Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 6 - SIDE 184. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

GASFLASKE

BRUG AF GAS OG/ELLER ET ANDET TRYK END PRODUCENTENS ANBEFALEDE TRYK KAN MEDF∅RE FUNKTIONSFORSTYRRELSER I APPARATET. PRODUCENTEN KAN IKKE G∅RES ANSVARLIG I TILFÆLDE AF FORKERT BRUG AF APPARATET.

Gasflaskerne, der kan anvendes er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges er tydeligt angivet på emballagens udvendige side og på et uudsletteligt skilt, der sidder bag på apparatet. Følg under alle omstændigheder disse forholdsregler: gasflaskerne skal opbevares i det særlige rum, i lodret position, og skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær.

ADVARSEL!: Når gasflasken udskiftes, skal de følgende forholdsregler overholdes:

a) luk for apparatets haner;
b) kontroller, at der ikke er flammer eller ild i nærheden;
c) luk for ventilen på gasflasken, der skal udskiftes;
d) løsn adapteren på den brugte gasflaske, og fjern selve flasken fra opbevaringsrummet. Til udskiftning, følg den samme fremgangsmåde i den modsatte rækkefølge. Kontroller eventuelle gasudslip ved brug af en ikke ætsende væske. Brug ikke opløsninger af vand og sæbe.
e) tænd for brænderne og kontroller, at funktionen er korrekt. I modsat fald kontakt en autoriseret tekniker.

DER MÅ IKKE BRÜGES ÅBNE FLAMMER;

LUK FOR GASFORSYNINGEN PÅ FLASKEN EFTER BRUG.

GASUDSLIP

Det tilrådes at anvende en godkendt elektronisk detektor for gasudslip.

Hvis der er lugt af gas:

a) Åbn for vinduerne, og få omgående alle personer ud fra campingvognen, caravanen e.l.
b) Rør ikke ved de elektriske kontakter, tænd ikke tændstikker og undgå alt det, der kan forårsage gastænding.
c) Sluk alle åbne flammer.
d) Luk for hanen på flasken eller gasbeholderen, og åbn ikke ventilen indtil gasudslippet opspores og er afhjælpes.
e) Rådspørg en autoriseret tekniker.

RENG∅RING

SLUK FOR APPARATET, AFKOBL EL-FORSYNINGEN OG VENT, TIL DET ER K∅LET AF F∅R RENG∅RINGEN.

HVIS DE VARME OVERFLADER KOMMER I KONTAKT MED KOLDT VAND ELLER MED EN VÅD KLUD, KAN DE BLIVE BESKADIGET. BRUG IKKE SLIBEMIDLER, ÆTSENDE PRODUKTER ELLER PRODUKTER MED KLOR, STÅLULD E.L. UNDGÅ AT EFTERLADE IKKE SYRLIGE ELLER ALKALISKE STOFFER (EDDIKE, SALT, CITRONSAFT OSV.) PÅ APPARATETS OVERFLADER. OVERFLADER I RUSTFRIT STÅL OG LAKEREDE DELE: VASK MED VAND OG SÆBE ELLER MED ET NEUTRALT VASKEMIDDEL, SKYL OG T∅R. BRUG RENE SVAMPE OG KLUDE.

UNDGÅ AT BRUGE ÆTSENDE ELLER Hårde MATERIALER ELLER SKARPE METALLISKE SKRABEJERN TIL RENG∅RING AF OVNENS GLASLÅGER, DA DE RISIKERER AT RIDSE OVERFLADEN OG MEDF∅RE BRUD' PÅ GLASSET.

DER MÅ IKKE BRUGES DAMPRENSERE TIL RENG∅RING AF APPARATET

DYSER

INDGREBENE SKAL FORETAGES AF FAGLÆRT PERSONALE. EFTER OPERATIONEN, FRALÆGGES DER ETHVERT ANSVAR, SOM F∅LGE EFTER INDGREBET.

Fjernelse og fastspænding af dyserne skal udføres med låst dyseholder (ved brug af et redskab) (FIG. 7 - SIDE 185).

BRÆNDER ∅ DYSE (mm)		TRYKT NUMMER
HURTIG (∅ 77 mm)	0,75	75
HALVHURTIG (∅ 62 mm)	0,67	67
	0,50 50HJÆLPEBRÆNDER (∅ 47 mm)
GRILL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
OVN	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)

Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 6 - SIDE 184. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

KAASUPULLO

HUOMIO

VALMISTAJAN OHJEISTA POIKKEAVAN KAASUN JA/TAI PAINEEN KÄYTTÖ SAATTAA AIHEUTTAA LAITTEEN TOIMINTAHÄIRIÖITÄ. VALMISTAJA VAPAUTUU KAIKESTA VASTUUSTA, JOS LAITETTA KÄYTETÄÄN VIRHEELISESTI.

Dette apparatet kan ikke fungere med en ekstern timer eller et fjernstyrt system.

Bruk manuell tenning när apparatet ikke er utstyrt med elektronisk tenning, eller hvis denne er ødelagt.

ADVARSEL

TENNINGEN MÅ UTF∅RES UTEN AT DET STÅR PANNER ELLER ANDRE GJENSTANDER OPPÅ BRENNERNE.

Bruk manuell tenning när apparatet ikke er utstyrt med elektronisk tenning, eller hvis denne er ødelagt.

Bruk manuell tenning när apparatet ikke er utstyrt med elektronisk tenning, eller hvis denne er ødelagt.

Propan (G31): Midten på flammen må være blå, og konturen må være klar.

ADVARSEL! Når du skal skifte ut gassflasken må du ta de følgende forholdsreglene:

a) Steng apparatets kraner.
b) Kontroller at det ikke er flammer eller ild i nærheten.
c) Steng ventilen til gassflasken som skal skiftes ut.
d) Skru løs trykkregulatoren til den tomme gassflasken og ta gassflasken ut fra det dertil bestemte rommet. Gå frem i motsatt rekkefølge for å skifte ut gassflasken. Kontroller om det er gasslekkasjer med en væske som ikke er etsende. Ikke bruk en såpeløsning.

IKKE BRUK ÅPNE FLAMMER.

e) Tenn brennerne og kontroller at de fungerer korrekt. Dersom de ikke fungerer korrekt, må du ta kontakt med autorisert personale.
