BRUKSANVISNING 403 ROTEL

Säkerhetssymboler som varnar användaren om potentiella risker för den personliga säkerheten.

Följ alla säkerhetsvarningar enligt följande symboler:

WARNING

WARNING

Fara för skador eller livshotande skador.

VIKTIGT

VIKTIGT

För att undvika möjliga skador och/eller fel.

Obs! Denna varningsskylt är placerad på apparaten. Apparaten ska installeras enligt gällande bestämmelser och får endast användas i en välventilerad lokal. Läs bruksanvisningen innan apparaten installeras och används. Apparaten ska installeras av behöriga tekniker.

Denna apparat får endast användas för tillagning av livsmedel. All annan användning anses felaktig och är därför farlig. Tillverkaren ansvarar inte för materiella skador eller personskador som uppstår till följd av en felaktig installation eller felaktig, slarvit eller oansvarig användning.

Apparaten och de åtkomliga delarna blir mycket varma under användning. Se upp så att du inte vidrör värmeelementen. Barn under 8 år måste hållas på avständ eller under konstant uppsikt. Denna apparat får användas av barn (över 8 år), personer med fysiska, sensoriska eller psykiska handikapp eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten.

Att lämna en spis utan uppsikt med fett eller olja kan vara farligt och orsaka en brand. Använd inte vatten för att släcka branden. Stäng istället av apparaten och täck lågorna med ett lock eller en brandfilt.

Brandrisk: Förvara inte föremål på spishällen.

Apparaten ska inte användas med en extern timer eller ett separat fjärrstyrningssystem.

En skadad elkabel ska bytas ut av tillverkaren, en serviceverkstad eller en behörig fackman för att förebygga alla risker.

Rengöring och underhåll får inte utföras av barn utan att en vuxen har konstant uppsikt över dem.

Använd inte ångrengöringsmaskiner för att rengöra apparaten.

INSTALLATION

EXTRA FÖRSIKTIGHETSÅTGÄRDER

INNAN INSTALLATIONEN SKA DU KONTROLLERA ATT DE LOKALA DISTRIBUTIONSFÖRHÄLLANDENA (GASTYP OCH -TRYCK) OCH TILLSTÄNDET FÖR APPARATENS REGLERING ÄR KOMPATIBLA.

VILLKOREN FÖR REGLERING AV DENNA APPARAT STÅR PÅ ETIKETTEN (ELLER PÅ TYPSKYLTEN).

DENNA APPARAT ÄR INTE ANSLUTEN TILL EN TÖMNINGSANORDNING FÖR FÖRBRÄNNIGNSPRODUKTER. DEN MÅSTE INSTALLERAS OCH ANSLUTAS I ENLIGHET MED DE GÄLLANDE INSTALLATIONSNORMERNA. ÄGNA SÄRSKILD UPPMÄRKSAMHET ÅT BESTÄMMELSERNA SOM GÄLLER VENTILATION.

ÖPPNING FÖR INBYGGNAD

APPARATEN MÅSTE HÅLLAS PÅ AVSTÅND FRÅN BRANDFARLIGT MATERIAL.

Denna ugn som tillhör KLASS 3: APPARATER FÖR INBYGGNAD I ETT KÖK ELLER I EN ARBETSSKIVA.

MINIMIAVSTÅND TILL VÄGGARNA SOM MÅSTE RESPEKTERAS (FIG. I - SID. 170):

150 mm SLUTVÄGGEN	FRÅN BRÄNNARHUVUDETS YTTRE KANT TILL EN AV SIDOVÄGGARNA OCH/ELLER
500 mm OVANFÖR KOKHÄLLEN	MELLAN BRÄNNARNAS ÖVRE DEL OCH MÖBLERNA ELLER HYLLORNA SOM BEFINNER SIG
100 mm	MELLAN APPARATENS SIDOR OCH DE NÄRLIGGANDE VERTIKALA VÄGGARNA

Borra ett hål i möbeln som visas i FIG. 2 - SID. 171 enligt modellen. Möbeln ska vara korrekt konstruerad och vara vinkelrät mot den vågräta arbetsskivan och möbelns framsida. Öppningen för inkassering ska vara vinkelrät. Om det finns luftningsöppningar i möbeln, ska du undvika att brandfarligt material kommer in i dem.

KONTROLLERA DESSA DATA INNAN DU ANSLUTER APPARATEN TILL BEHÅLLAREN. TRYCKREDUCERARNA SOM SKA ANVÄNDAS MELLAN BEHÅLLAREN OCH APPARATEN MÅSTE ÖVERENSSTÄMMA MED KATEGORIERNA SOM ANGES I NEDANSTÄENDE TABELL.

Denna apparat kan fungera med följande typer av gas och motsvarande matningstryck. Kategorin (eller kategorierna) enligt vilken apparaten har justerats är klart indikerad på identifikationsetiketten som sitter på apparaten.

KATEGORI OCH DESTINATIONSLÄNDER GASTRYCK
13B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar butangas (G30)30 mbar propangas (G31)
13+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar butangas (G30)37 mbar propangas (G31)

MODELL NOMINELL TOTAL	TERMISK EFFEKTkW - gr/h m	LUFTVOLYM SOM KRÄVS FÖRFÖRBRÄNNINGEN ^3 /h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6	- 335 9,2
CU354MK 5,1 - 371 10,2
CU352M 5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

UNDER INSTALLATIONEN OCH ANSLUTNINGEN, SKA GASLEDNINGEN INTE UTSÄTTAS FÖR VRIDNING, DRAGNING ELLER ANDRA PÄFRESTNINGAR

Anslutningen av gasledningen till apparaten måste utföras med metallröret och täta fogar. Det går att använda slangar men i så fall måste de vara:

a) Möjliga att inspektera;
b) Skyddade mot eventuell kontakt med delar som värms upp (som delen under brännarna);
c) Skyddade mot påfrestningar av alla slag (vridning, dragning, klämning, osv.);
d) Skyddade från de rörliga delarna i enheten (t.ex. lådor);
e) Maximalt 1,5 meter långa;
f) Bytas ut före sista förbrukningsdatumet;
Dessa rör kan användas tillsammans med det medföljande förlängningsröret. Då du har utfört anslutningen, ska du kontrollera kretsens täthet med en tvållösning som hålls i förlängningsrören för att upptäcka eventuella gasläckage som visas genom att bubblor bildas. ANVÄND ALDRIG ELDSLÅGOR.

ELEKTRISK ANSLUTNING

LÅGSPÄNNING 12 V—

Detta kapitel gäller endast de modeller som har texten 12V ... på identifikationsetiketten som sitter på apparaten.

DENNA APPARAT FÅR ENDAST ANSLUTAS TILL EN 12 ¥: GENERATOR. KRETSEN SKA SKYDDAS AV EN SÄKRING MED HÖGST 3 Ampere.

KONTROLLERA ATT POLARITETEN BLIR RÄTT VID ANSLUTNINGEN!

ANSLUT ABSOLUT INTE APPARATEN TILL NÄTSPÄNNINGEN (230 V\~) EFTERSOM DET KAN LEDA TILL ATT ALLA BESTÅNDSDELAR FÖRSTÖRS DEFINITIVT OCH FAROR FÖR ANVÄNDAREN.

För anslutningen av apparaten, ska du använda en dubbel röd och svart kabel på 1,5 mm ^2 och ansluta den till kabelfästet som är märkt med "+12V.... - " på apparatens baksida. Den röda terminalen är den positiva polen och den svarta terminalen är den negativa polen.

HÖGSPÄNNING 220-240 V\~

Detta kapitel gäller endast modellerna som finns med i följande tabell:

MODELL	NOMINELL SPÄNNING	NOMINELL EFFEKT
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMWCU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

FÖR DEN DIREKTA ANSLUTNINGEN TILL NÄTET ÄR DET NÖDVÄNDIGT ATT ANVÄNDA EN ANORDNING SOM GARANTERAR FRÄNKOPPLINGEN FRÄN NÄTET, MED ETT AVSTÅND TILL KONTAKTERNA SOM MÖJLIGGÖR EN FULLSTÄNDIG FRÄNKOPPLING VID ÖVERSPÄNNING III, ENLIGT INSTALLATIONSREGLERNA.

STRÖMKABELN SKA PLACERAS SÅ ATT DEN INTE NÅR TEMPERATUREN 75K PÅ NÅGON PUNKT.

KONTAKTEN MÅSTE VARA TILLGÄNGLIG EFTER INSTALLATIONEN.

KOPPLA ALLTID IFRÅN STRÖMFÖRSÖRJNINGEN FÖRE VARJE INGREPP PÅ APPARATEN.

Utför anslutningen till elnätet via jacket.

Om elkabeln (H05RR-F 3x0,75mm ^2 ) är skadad, ska den bytas ut av tillverkaren eller den tekniska serviceavdelningen eller av en annan kvalificerad person, för att förebygga eventuella risker.

FASTSÄTTNING

DEN HÄR APPARATEN SKA FÄSTAS VID MÖBELN MED DE MEDFÖLJANDE SKRUVARNA SOM BESKRIVS I FIG. 3 - SID. 177.

FÖRSIKTIGHETSÅTGÄRDER

DENNA APPARAT FÅR ENDAST ANVÄNDAS AV VUXNA ANSVARSFULLA PERSONER. UNDER OCH OMEDELBART EFTER ANVÄNDNINGEN, ÄR DE TILLGÄNGLIGA DELARNA MYCKET HETA. VIDRÖR DEM INTE OCH HÄLL DEM PÅ AVSTÄND FRÅN BARN. EFTER TILLAGNINGEN SKA DU FÖRSÄKRA DIG OM ATT ÅTERSTÄLLA MANÖVERRATTEN ELLER MANÖVERRATTARNA I STÄNGT LÄGE. EFTER ANVÄNDNINGEN, SKA DU STÄNGA GASLEDNINGENS HUVUDKRAN.

DENNA APPARAT ÄR INTE AVSEDD ATT ANVÄNDAS AV PERSONER (INKLUSIVE BARN) MED EN REDUCERAD PSYKISK ELLER MOTORISK FÖRMÅGA ELLER SOM SAKNAR DEN ERFARENHET OCH KUNSKAP SOM KRÄVS FÖR ANVÄNDNINGEN, OM PERSONEN I FRÅGA INTE BEVAKAS ELLER INSTRUERAS AV EN PERSON SOM ANSVARAR FÖR DESS SÄKERHET. BARN MÅSTE BEVAKAS FÖR ATT SE TILL ATT DE INTE LEKER MED APPARATEN.

ANVÄNDNINGEN AV EN GASSPIS LEDER TILL VÄRMEUTVECKLING OCH FUKTBILDNING I LOKALEN DEN INSTALLERAS I. SE TILL ATT VENTILATIONEN ÄR TILLRÄCKLIG I LOKALEN DEN INSTALLERAS I. SE TILL ATT VENTILATIONEN ÄR KORREKT I KÖKET: LÄT ALLA NATURLIGA LUFTNINGSÖPPNINGAR VARA ÖPPNA ELLER INSTALLERA EN MEKANISK LUFTNINGSANORDNING (SPISFLÄKT MED MEKANISK FUNKTION).

EN INTENSIV OCH LÄNGVARIG ANVÄNDNING AV APPARATEN KAN KRÄVA YTTERLIGARE VENTILATION, TILL EXEMPEL KAN MAN BEHÖVA ÖPPNA ETT FÖNSTER ELLER GÖRA VENTILATIONEN MER EFFEKTIV, TILL EXEMPEL GENOM ATT ÖKA EFFEKTEN FÖR EN EVENTUELL MEKANISK UTSUGNING.

INNAN DU LAGAR MAT FÖRSTA GÅNGEN, SKA DU LÅTA BÅDE UGNEN OCH GRILLEN VARA PÅ MED MAXIMAL KAPACITET. UGNEN SKA VARA PÅ I MINST 30 MINUTER OCH GRILLEN I MINST 15-20 MINUTER.

AVLÄGSNA EVENTUELLA VÄTSKOR SOM LÄCKT UT PÅ LOCKET INNAN DU ÖPPNAR DET.

VARNING: DENNA VARNING SITTER VÄL SYNBAR PÅ HÄLLENS GLASLOCK. GLASLOCKEN KAN GÅ I BITAR OM DE VÄRMS UPP. ÖPPNA DÄRFÖR ALLTID LOCKET INNAN DU SÄTTER PÅ EN BRÄNNARE (HÄLL, UGN OCH GRILL) OCH STÄNG AV ALLA BRÄNNARE (HÄLL, UGN OCH GRILL) OCH LÄT DEM KYLAS AV INNAN DU STÄNGER LOCKET.

KONTROLLPANEL

Följande symboler indikerar brännaren som motsvarar manöverratten. OBS: olika modeller kan ha olika manöverrattar och symboler.

DENNA SYMBOL SITTER NÄRA MANÖVERRATTARNA FÖR BRÄNNARNA PÅ KOKHÄLLEN. DEN SVARTA PUNKTEN INDIKERAR LÄGE FÖR BRÄNNAREN PÅ KOKHÄLLEN.

DENNA SYMBOL SITTER NÄRA MANÖVERRATTEN TILL UGNENS BRÄNNARE

DENNA SYMBOL SITTER NÄRA MANÖVERRATTEN TILL GRILLENS BRÄNNARE

Följande symboler indikerar regleringen av brännaren som motsvarar manöverrattens läge. OBS: olika modeller kan ha olika manöverrattar och symboler.

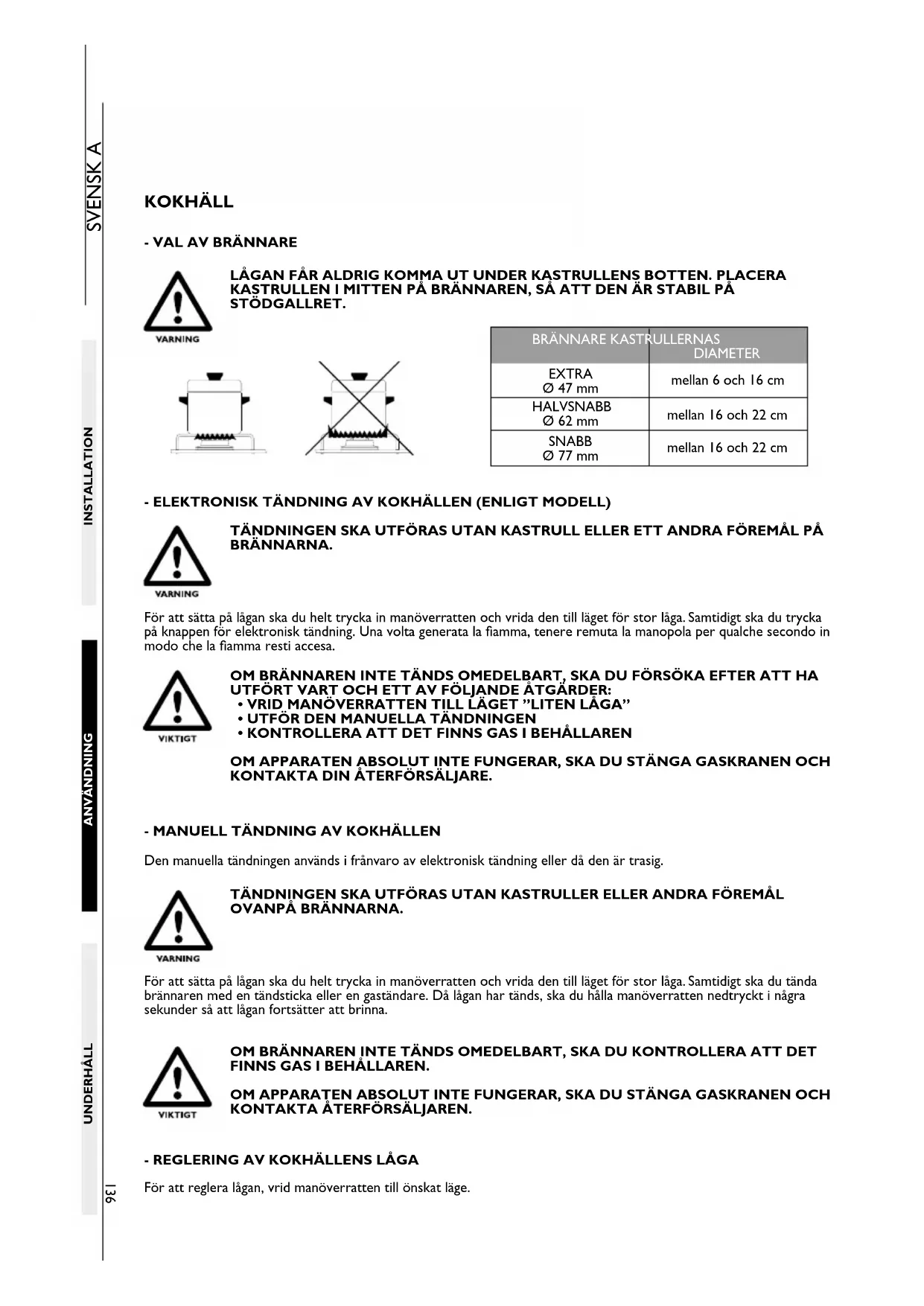

Nedan följer egenskaperna för brännarna på olika modeller:

BRÄNNARE KASTRULLERNAS DIAMETER
EXTRA∅ 47 mm	mellan 6 och 16 cm
HALVSNABB∅ 62 mm	mellan 16 och 22 cm
SNABB∅ 77 mm	mellan 16 och 22 cm

- ELEKTRONISK TÄNDNING AV KOKHÄLLEN (ENLIGT MODELL)

WARNING

TÄNDNINGEN SKA UTFÖRAS UTAN KASTRULL ELLER ETT ANDRA FÖREMÅL PÅ BRÄNNARNA.

För att sätta på lågan ska du helt trycka in manöverratten och vrida den till läget för stor låga. Samtidigt ska du trycka på knappen för elektronisk tändning. Una volta generata la fiamma, tenere remuta la manopola per qualche secondo in modo che la fiamma resti accesa.

VIKTIGT

OM BRÄNNAREN INTE TÄNDS OMEDELBART, SKA DU FÖRSÖKA EFTER ATT HA UTFÖRT VART OCH ETT AV FÖLJANDE ÅTGÄRDER:

• VRID MANÖVERRATTEN TILL LÄGET "LITEN LÄGA"
• UTFÖR DEN MANUELLA TÄNDNINGEN
• KONTROLLERA ATT DET FINNS GAS I BEHÄLLAREN

OM APPARATEN ABSOLUT INTE FUNGERAR, SKA DU STÄNGA GASKRANEN OCH KONTAKTA DIN ÄTERFÖRSÄLJARE.

- MANUELL TÄNDNING AV KOKHÄLLEN

Den manuella tändningen används i frånvaro av elektronisk tändning eller då den är trasig.

WARNING

TÄNDNINGEN SKA UTFÖRAS UTAN KASTRULLER ELLER ANDRA FÖREMÅL OVANPÅ BRÄNNARNA.

För att sätta på lågan ska du helt trycka in manöverratten och vrida den till läget för stor låga. Samtidigt ska du tända brännaren med en tändsticka eller en gaständare. Då lågan har tänds, ska du hålla manöverratten nedtryckt i några sekunder så att lågan fortsätter att brinna.

VIKTIGT

OM BRÄNNAREN INTE TÄNDS OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS I BEHÅLLAREN.

OM APPARATEN ABSOLUT INTE FUNGERAR, SKA DU STÄNGA GASKRANEN OCH KONTAKTA ÄTERFÖRSÄLJAREN.

- REGLERING AV KOKHÄLLENS LÅGA

För att reglera lågan, vrid manöverratten till önskat läge.

UGN

BRÄNNARNAS TÄNDNING FÅR ENDAST UTFÖRAS MED DÖRREN EHLT ÖPPEN.

INUTI UGNEN, SKA GALLRET, PLÄTEN ELLER UGNSFORMEN PLACERAS SÅ ATT DE INTE KOMMER I DIREKT KONTAKT MED ELDSLÅGORNA.

Tänd lågan genom att trycka in vredet helt och vrida det till ett läge mellan 1 och 6. Tryck samtidigt på knappen för elektronisk tändning (knappen syns inte på modellerna med symbolen ★ på luckan, men aktiveras när vredet trycks in helt). Håll knappen intryckt några sekunder när lågan väl har tänts så att lågan förblir tänd.

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU UPPREPA ÅTGÄRDERN EFTER ATT HA UTFÖRT FÖLJANDE STEG:

• MANUELL TÄNDNING
• KONTROLL AV ATT DET FINNS GAS I BEHÅLLAREN

OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÅTERFÖRSÄLJARE.

- MANUELL PÅSÄTTNING AV UGNEN

Den manuella påsättningen används då ingen elektronisk påsättning sker eller då den är trasig.

För att generera lågan, tryck helt ner manöverratten och vrid den till läget för stor låga eller till ett läge mellan I och 6. Samtidigt ska du sätta på brännaren med en tändsticka eller en gaständare. Då lågan har genererats, ska du hålla manöverratten nedtryckt i några sekunder för att se till att lågan förblir tänd.

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR I BEHÄLLAREN.

OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÅTERFÖRSÄLJARE.

- REGLERING AV UGNENS LÅGA MED TERMOSTAT

LÄGEN 1 2 3 4 5	6
TEMPERATUR 130° C 160°	C 180°	C 200°	C 220°	C 240°	C

Lågan i ugnens brännare förblir i maximalt läge i alla manöverrattens positioner efter påsättningen och minskar automatiskt till minsta effekt då ugnens inställda temperatur nås.

GRILL

BRÄNNARENS TÄNDNING SKA UTFÖRAS ENDAST MED DÖRREN HELT ÖPPEN.

OM BRÄNNAREN INTE TÄNDS OMEDELBART, SKA DU SLÄPPA MANÖVERRATTEN OCH UPPREPA ÅTGÄRDEN EFTER MINST TIO SEKUNDER.

DE TILLGÄNGLIGA DELARNA KAN NÅ HÖGA TEMPERATURER UNDER GRILLENS ANVÄNDNING. HÄLL BARN PÅ AVSTÄND FRÅN DEM.

UNDER FUNKTIONEN, SKA DÖRREN ALLTID VARA HELT ÖPPEN OCH VÄRMESKYDDET HELT UTDRAGET (FIG. 4 – SID. 183).

ANVÄND ALDRIG GRILLEN I MER ÄN 25 MINUTER. GRILLEN FÄR INTE ANVÄNDAS SOM EN UGN.

OM BRÄNNARENS LÅGA SLOCKNAR PLÖTSLIGT, SKA DU STÄNGA GASENS MANÖVERRATTEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÅ DEN IGEN.

- ELEKTRONISK PÅSÄTTNING AV GRILLEN (ENLIGT MODELL)

För att sätta på eldslågan, tryck helt ner manöverratten och vrid den till läget GRILL eller till läget för stor låga. Tryck samtidigt på den elektroniska tändningsknappen (på modellerna med symbolen ★ på dörren är tändningsknappen inte synbar och aktiveras då man trycker på manöverratten). Då lågan har genererats, ska du hålla manöverratten nedtryckt i några sekunder för att se till att lågan förblir på.

OM BRÄNNAREN INTE TÄNDS OMEDELBART, SKA DU UPPREPA ÅTGÄRDEN EFTER ATT HA UTFÖRT FÖLJANDE ÅTGÄRDER:

• UTFÖR DEN MANUELLA TÄNDNINGEN

• KONTROLLERA ATT DET FINNS GAS I BEHÄLLAREN

OM APPARATEN INTE FUNGERAR KORREKT, SKA DU STÄNGA GASKRANEN OCH KONTAKTA ÅTERFÖRSÄLJAREN.

- MANUELL TÄNDNING AV GRILLEN

Den manuella tändningen används i frånvaro av elektronisk tändning eller om den är sönder.

För att tända lågan, trycke helt ner manöverratten och vrid den till läget GRILL eller till läget för stor låga. Samtidigt ska du tända brännaren med en tändsticka eller en gaständare. Då lågan har genererats, ska du hålla manöverratten nedtryckt i några sekunder så att lågan fortsätter att brinna.

OM BRÄNNAREN INTE TÄNDS, SKA DU OMEDELBART KONTROLLERA ATT DET FINNS GAS I BEHÄLLAREN.

OM APPARATEN ABSOLUT INTE FUNGERAR, SKA DU STÄNGA GASKRANEN OCH KONTAKTA ÅTERFÖRSÄLJAREN.

- REGLERING AV GRILLENS LÅGA

För modellerna 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M- CU335M - CU414PE - CU433CU433M - CU433ML:

Grillen får endast användas med den nominella termiska effekten.

För alla andra modeller:

För att reglera lågan ska du vrida manöverratten till önskat läge.

VISUELL KONTROLL AV LÅGAN

Enligt den typ av gas som används, ser lågan ut på följande sätt:

Propangas (G31): läga med blå kärna och klara konturer.

Butangas (G30): läga med gula spetsar då brännaren tänds och som blir mer intensiva då brännaren värms.

ELPLATTA (enligt modell)

VID DEN FÖRSTA PÅSÄTTNINGEN AV ELPLATTAN (ELLER OM DEN INTE HAR ANVÄNTS UNDER EN LÅNG TID), MÅSTE MAN AVLÅGSNA FUKTEN SOM ABSORBERATS GENOM ATT SÄTTA PÅ PLATTAN I 30 MINUTER I LÄGE I.

ANVÄND KASTRULLER MED PLAN BOTTEN OCH MED EN DIAMETER SOM INTE UNDERSTIGER ELPLATTANS DIAMETER.

TORKA KASTRULLENS BOTTEN INNAN DU STÄLLER DEN PÅ ELPLATTAN.

UNDER ELPLATTANS FUNKTION, SKA DU INTE LÅTA APPARATEN VARA UTAN ITLLSYN OCH KONTROLLERA ATT INGA BARN FINNS I NÄRHETEN.

Elplattan styrs av en manöverratt med 7 lägen: det avstängda läget representeras av 0 (noll) medan positionerna I till 6 sätter igång elplattan. Skalan från I till 6 motsvarar en ökande värmeintensitet som genereras av elplattan. I närheten av manöverratten finns det en röd LED-indikator som tänds när elplattan är igång.

MIKROVÅGSUGN

Läs bruksanvisningen som ligger i mikrovågsugnen för anvisningar om installation, användning och underhåll av mikrovågsugnen.

GRILLSPETT

Sätt på ugnens brännare så som anges i kapitlet UGN. Placera manöverratten i önskat läge. Sätt in enheten med grillspettet monterat så som indikeras i FIG. 5 - SID. 183. Tryck på motsvarande strömbrytare för att sätta igång grillspettets motor.

ROTERANDE TALLRIK

Sätt in dropplådan med den roterande tallriken enligt FIG. 6 på SID. 184. Tryck på den avsedda brytaren för att starta den roterande tallrikens motor.

GASBEHÅLLARE

ANVÄNDNING AV EN ANNAN GAS OCH/ELLER ETT ANNAT TRYCK ÄN DEN/DET SOM FÖRESKRIVS AV TILLVERKAREN KAN ORSAKA FELFUNKTIONER HOS APPARATEN. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID FELAKTIG ANVÄNDNING AV APPARATEN.

VIKTIGT

Gasbehållarna som kan användas är vanliga gasbehållare i landet där apparaten används. Gasen som ska användas indikeras tydligt utanpå emballaget och på etiketten som sitter bak på apparaten. Hur som helst ska du följa nedanstående indikationer: gasbehållarna ska sättas i det speciella utrymmet i vertikalt läge och vara utrustade med ventil och tryckreducerare och vara lättillgängliga. Bytet av behållarna ska kunna utföras utan problem och svårigheter.

OBS!: Vid bytet av gasbehållaren ska du följa nedanstående försiktighetsåtgärder:

a) stäng apparatens kranar;

b) försäkra dig om att det inte finns eldslågor eller öppen eld i närheten;

c) stäng ventilen på gasbehållaren som ska bytas ut;

d) skruva loss reduceraren på den tomma behållaren, avlägsna den från utrymmet. Utför bytet i omvänd ordning.

Kontrollera eventuella gasläckage med en vätska som inte är korrosiv. Använd inte en lösning med vatten och tvål.

e) sätt på brännaren och kontrollera att den fungerar korrekt. Om den inte gör det ska du vända dig till en kvalificerad tekniker.

Vi råder dig att använda ett elektroniskt gasalarm som typgodkänts för gasläckage.

Om du känner lukt av gas:

a) Öppna fönstren och låt omedelbart alla personer gå ut ur campingbilen, husvagnen, osv.

b) Rör inte vid de elektriska strömbrytarna, tänd inga tändstickor och gör inget som kan antända gasen.

c) Släck alla eldslågor.

d) Stäng ventilen på behållaren eller gastanken och öppna inte ventilen förrän gasläckaget har identifierats och åtgärdats.

e) Kontakta en kvalificerad tekniker.

RENGÖRING

STÄNG AV APPARATEN OCH VÄNTA TILLS DEN KYLS AV INNAN DU SÄTTER IGÄNG MED RENGÖRINGEN.

DE VARMA YTORNA SOM ÄR I KONTAKT MED KALLVATTEN ELLER EN FUKTIG TRASA KAN SKADAS. ANVÄND INTE PRODUKTER MED SLIPMEDEL, FRÄTANDE ÄMNEN SOM KLOR, SVINTO ELLER STÅLULL. LÄMNA ALDRIG SURA ELLER ALKALISKA ÄMNEN (VINÄGER, SALT, CITRONSAFT OSV.) PÅ APPARATENS YTOR AV ROSTFRITT STÅL OCH DE EMALJERADE DELARNA. RENGÖR DEN NOGA MED VATTEN OCH TVÅL ELLER ETT NEUTRALT RENGÖRINGSMEDEL. SKÖLJ OCH TORKA. ANVÄND RENA SVAMPAR OCH TRASOR.

IKKE BRUK PRODUKTER SOM ER SLIPENDE, ELLER SKARPE METALLSKRAPER FOR RENGJ∅RING AV STEKEOVNENS GLASSD∅R. DET KAN SKRAPE OPP OVERFLATEN OG GLASSET KAN KNUSE.

ANVÄND INTE ÅNGRENGÖRINGSMASKINER FÖR ATT RENGÖRA APPARATEN.

INJEKTORER

AKTIVITETERNA SKA UTFÖRAS AV AUKTORISERAD PERSONAL. VI FRÅNSÄGER OSS ANSVARET FÖR PROBLEM SOM UPPSTÅR EFTER INGREPPET.

Borttagningen och fastsättningen av injektorerna får endast utföras genom att hålla injektorhållaren blockerad (med ett verktyg) (FIG. 7 - SID. 185).

BRÄNNARE ∅ INJEKTOR (mm)		PRÄGLAT NUMMER
SNABB (∅ 77 mm)	0,75	75
HALVSNABB (∅ 62 mm)	0,67	67
	0,50 50EXTRA (∅ 47 mm)
GRILL	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
UGN	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)
