KÄYTTÖOHJE 403 ROTEL

Turvallisuussymbolit varoittavat mahdollisista henkilövaaroista.

Noudata kaikkia symbolien jälkeen annettuja viestejä

VAROITUS

VAROITUS

Loukkaantumisen tai kuoleman vaara.

HUOMIO

TÄRKEÄÄ

Loukkaantumisen ja/tai materiaalivahinkojen vaara.

SISÄLLYSLUETTELO

VAROTOIMIA 115

ASENNUS 116

LISÄVAROTOIMIA 116

UPOTUSAUKKO 116

KAASULIITÄNTÄ 117

SÄHKÖLIITÄNTÄ 118

KIINNITYS 118

KÄYTTÖ

119

LISÄVAROTOIMIA

119

OHJAUSPANEELI

119

POLTTIMET:

121

KEITTOLIESI:

122

POLTTIMEN VALINTA

122

ELEKTRONINEN SYTYTYS PAINIKKEELLA

122

MANUAALINEN SYTYTYS

122

LIEKIN SÄÄTÖ

122

UUNI:

123

UUNIN ELEKTRONINEN SYTYTYS

123

UUNIN MANUAALINEN SYTYTYS

123

UUNIN LIEKIN SÄÄTÖ TERMOSTAATILLA

123

GRILLI:

124

(五)本说明仅供参考。

GRILLIN ELEKTRONINEN SYTYTYS

124

GRILLIN MANUAALINEN SYTYTYS

124

GRILLIN LIEKIN SÄÄTÖ

124

LIEKIN SILMÄMÄÄRÄINEN TARKISTUS

124

SÄHKÖLEVY

125

MIKROAALTOUUNI

125

PAISTINVARRAS

125

PYÖRIVÄ LAUTANEN

125

KAASUPULLO

126

HUOLTO

127

PUHDISTUS

127

SUUTTIMET

127

DIREKTIIVI 2002/96/EC (RAEE)

127

KUVAT JA TEKNISET PIIRROKSET

170-185

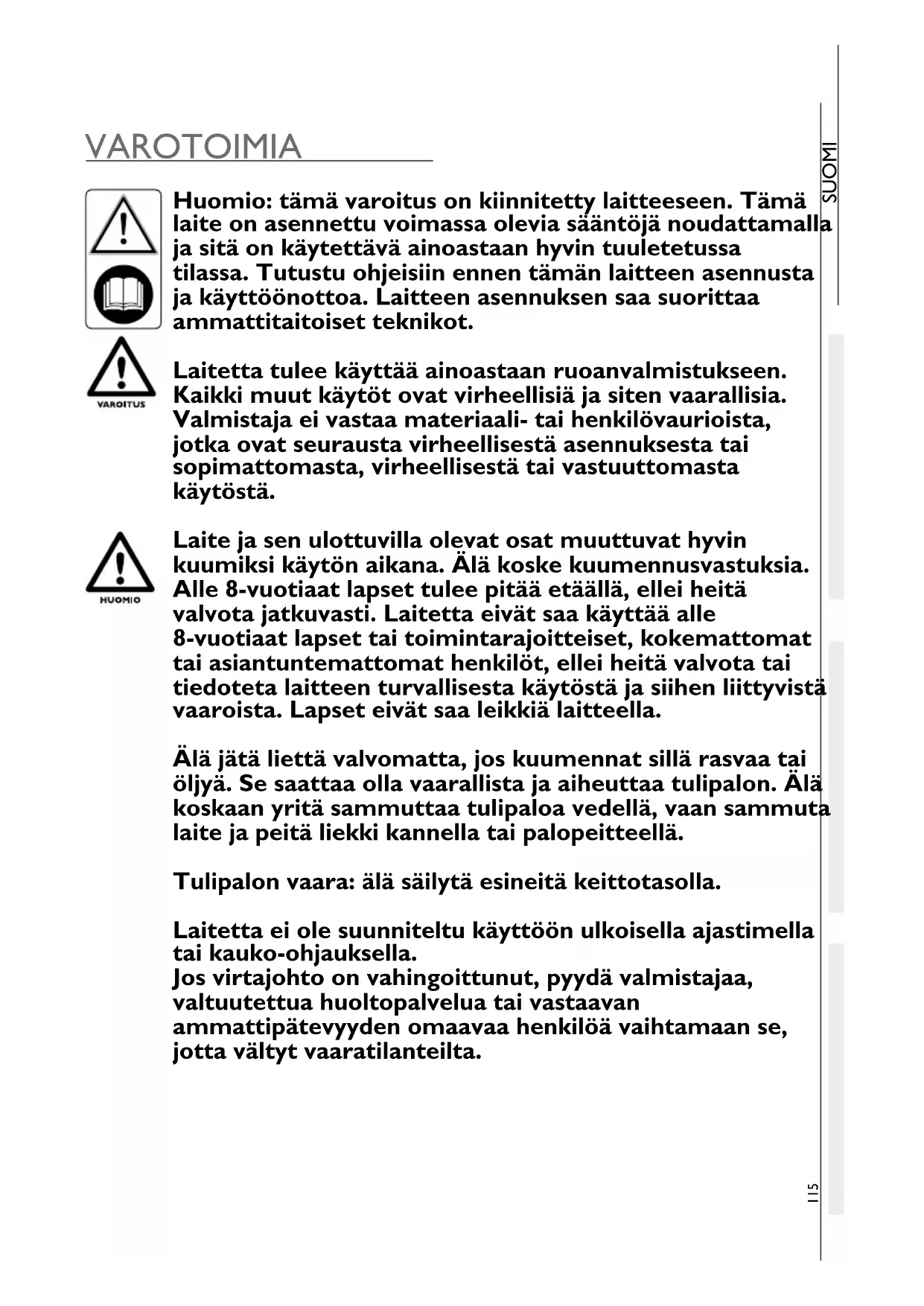

Huomio: tämä varoitus on kiinnitetty laitteeseen. Tämä laite on asennettu voimassa olevia sääntöjä noudattamalla ja sitä on käytettävä ainoastaan hyvin tuuletetussa tilassa. Tutustu ohjeisiin ennen tämän laitteen asennusta ja käyttöönottoa. Laitteen asennuksen saa suorittaa ammattitaitoiset teknikot.

Laitetta tulee käyttää ainoastaan ruoanvalmistukseen. Kaikki muut käytöt ovat virheellisiä ja siten vaarallisia. Valmistaja ei vastaa materiaali- tai henkilövaurioista, jotka ovat seurausta virheellisestä asennuksesta tai sopimattomasta, virheellisestä tai vastuuttomasta käytöstä.

Laite ja sen ulottuvilla olevat osat muuttuvat hyvin kuumiksi käytön aikana. Älä koske kuumennusvastuksia. Alle 8-vuotiaat lapset tulee pitää etäällä, ellei heitä valvota jatkuvasti. Laitetta eivät saa käyttää alle 8-vuotiaat lapset tai toimintarajoitteiset, kokemattomat tai asiantuntemattomat henkilöt, ellei heitä valvota tai tiedoteta laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Lapset eivät saa leikkiä laitteella.

Älä jätä liettä valvomatta, jos kuumennat sillä rasvaa tai öljyä. Se saattaa olla vaarallista ja aiheuttaa tulipalon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki kannella tai palopeitteellä.

Tulipalon vaara: älä säilytä esineitä keittotasolla.

Laitetta ei ole suunniteltu käyttöön ulkoisella ajastimella tai kauko-ohjauksella. Jos virtajohto on vahingoittunut, pyydä valmistajaa, valtuutettua huoltopalvelua tai vastaavan ammattipätevyyden omaavaa henkilöä vaihtamaan se, jotta vältyt vaaratilanteilta.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Älä käytä hankaavia tai teräviä metallilastoja lasisten uuninluukkujen puhdistukseen sillä ne saattavat naarmuttaa pintaa ja rikkoa lasin.

Älä pese laitetta höyrypesurilla.

AS E NNUS

LISÄVAROTOIMIA

ENNEN ASENNUKSEN ALOITTAMISTA TARKISTA, ETTÄ ALUEELLINEN KAASUNJAKELU (KAASUTYYPPI JA -PAINE) JA LAITTEEN SÄÄTÖLUOKAT OVAT YHTEENSOPIVIA.

LAITTEEN SÄÄTÖLUOKAT LUKEE ETIKETISSÄ (TAI ARVOKILVESSÄ).

LAITETTA EI OLE LIITETTY PALAMISTUOTTEIDEN POISTOLAITTEESEEN. SE ON ASENNETTAVA JA LIITETTÄVÄ VOIMASSA OLEVIEN ASENNUSSÄÄNTÖJEN MUKAISESTI. ASENNUSTILASSA TULEE OLLA VOIMASSA OLEVIEN MÄÄRÄYSTEN MUKAISET ILMANVAIHTOAUKOT.

UPOTUSAUKKO

PIDÄ LAITE ETÄÄLLÄ SYTTYVISTÄ MATERIAALEISTA.

Tämä laite kuuluu LUOKKAAN 3: KAAPISTOON TAI TYÖTASOON UPOTETTAVA LAITE.

UPOTUSAUKON MITAT JA NOUDATETTAVAT MINIMIETÄISYYDET SEINISTÄ (KUVA I – SIVU 170):

150 mm	LÄHIMMÄN POLTTIMEN ULKOREUNASTA YHTEEN SIVUSEINISTÄ JA/TAI TAKASEINÄÄN
500 mmHYLLYJEN VÄLILLÄ	POLTTIMIEN YLÄOSAN JA KEITTOLIEDEN PÄÄLLE KIINNITETTYJEN KAAPISTOJEN TAI
100 mm	LAITTEEN SIVUJEN JA LÄHELLÄ OLEVIEN PYSTYSUORIEN SEINIEN VÄLILLÄ

UPOTUSAUKON MITAT

Tee reikä kaapistoon KUVASSA 2 - SIVU 171 osoitettuun tapaan, mallista riippuen. Kaapiston vaakasuoran työtason ja kaapiston pystysivun tulee olla suorassa kulmassa keskenään. Kaapiston upotusaukon tulee olla täysin suorakulmainen. Jos kaapistossa on ilmanvaihtoaukot, varo ettei niihin pääse palavia materiaaleja.

TARKISTA NÄMÄ TIEDOT ENNEN LAITTEEN LIITTÄMISTÄ KAASUPULLOON. KAASUPULLON JA LAITTEEN VÄLISSÄ KÄYTETTÄVIEN PAINEENALENTIMIEN TULEE OLLA ALLA OLEVASSA TAULUKOSSA ANNETTUJEN LUOKKIEN MUKAISIA.

Tämä laite voi toimia seuraavilla kaasuilla ja syöttöpaineilla. Laitteen säätöluokka (tai luokat) lukee selkeästi pakkauksessa ja taakse kiinnitetyssä arvokilvessä.

LUOKKA JA KÄYTTÖMAAT KAASUPAINE
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar butaani (G30)30 mbar propaani (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar butaani (G30)37 mbar propaani (G31)

MALLI NIMELLISLÄMPÖ PALAMISEEN VAADITTAVAkW - gr/h m		ILMAMÄÄRÄ ^3 /h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

ASENNUS- JA LIITÄNTÄTÖIDEN AIKANA LAITTEEN PÄÄKAASULETKUA EI SAA VÄÄNTÄÄ, VETÄÄ TAI KUORMITTAA MILLÄÄN TAVOIN.

Kaasuputki tulee liittää laitteeseen metallisella putkella ja tiiviillä liittimillä. Letkua voidaan käyttää, mutta sen on oltava:

a) Aina tarkistettavissa;
b) Suojattu kosketukselta kuumeneviin osiin (kuten polttimien alla oleva osa);
c) Suojattu kaikenlaiselta kuormitukselta (vääntäminen, veto, puristus.....)
d) Suojattu kaapiston liikkuvilta osilta (esim. laatikko);
e) Korkeintaan 1,5m pitkä;
f) Vaihdettava ennen siinä lukevaa eräpäivää; Kun olet suorittanut liitännän, tarkista järjestelmän tiiviys kaatamalla sen päälle ei-korrosoivaa nestettä. Älä käytä saippuavettä. ÄLÄ KÄYTÄ AVOTULTA.

SÄHKÖLIITÄNTÄ

PIENJÄNNITE 12V ...

Tämä luku koskee ainoastaan malleja, joiden kylkeen kiinnitetyssä etiketissä lukee 12 V---.

TÄMÄN LAITTEEN SAA LIITTÄÄ AINOASTAAN 12 V: :N GENERAATTORIIN. JÄRJESTELMÄ TULEE SUOJATA KORKEINTAAN 3 Ampeerin SULAKKEELLA.

VARMISTA LIITÄNNÄN OIKEA NAPAISUUS!

ÄLÄ LIITÄ LAITETTA MISSÄÄN TAPAUKSESSA VERKKOVIRTAAN (230V\~)! SEURAUKSENA ON OSIEN TÄYDELLINEN TUHOUTUMINEN JA VAARATILANNE KÄYTTÄJÄLLE.

Käytä laitteen liitäntään 1,5 mm²:n punamustaa kaksinkertaista kaapelia. Liitä kaapeli laitteen takaosassa olevaan liitinalustaan, jossa on "+12 V---". Punainen on plus-napa ja musta miinus-napa.

KORKEAJÄNNITE 220-240 V\~

Tämä luku koskee pelkästään seuraavassa taulukossa lueteltuja malleja:

MALLI	NIMELLISJÄNNITE	NIMELLISTEHO
CU400PE - CU400BPE - CU401PE - CU402PECU403PE - CU404PE - CU404PEMWCU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

VERKKOVIRTAAN TEHTÄVÄÄ SUORAA KYTKENTÄÄ VARTEN ON TARPEEN HANKKIA LAITE, JOKA TAKAA VIRRAN KATKAISUN VERKOSTA KONTAKTIEN AVAUTUMISVÄLILLÄ, JOKA SALLII VIRRAN KYTKEMISEN KOKONAAN POIS PÄÄLTÄ LUOKAN III YLIJÄNNITTEOLOSUHTEISSA, ASENNUSOHJEIDEN MUKAISESTI.

VIRTAJOHTO ON ASETETTAVA SITEN, ETTEI LÄMPÖTILA SAAVUTA MISSÄÄN KOHTAAN 75K. PISTOKE ON ASENNETTAVA SITEN, ETTÄ SIIHEN PÄÄSTÄÄN ASENNUKSEN JÄLKEEN.

KYTKE VIRTA AINA POIS PÄÄLTÄ ENNEN LAITTEESEEN KOHDISTUVAA HUOLTOA.

Kytke virta päälle pistokkeen avulla.

Anna vahingoittuneen virtajohdon (H05RR-F 3x0,75mm²) vaihto valmistajan, valtuutetun teknisen huoltopalvelun tai vastaavan ammattipätevyyden omaavan henkilön suoritettavaksi, jotta vältyt mahdollisilta onnettomuuksilta.

KIINNITYS

LAITE ON KIINNITETTÄVÄ KAAPISTOON VARUSTUKSIIN KUULUVIEN RUUVIEN AVULLA KUVASSA 3 - SIVU 177 OSOITETTUUN TAPAAN

KÄY TTÖ

LISÄVAROTOIMIA

LAITETTA SAA KÄYTTÄÄ AINOASTAAN VASTUUNTUNTOISET AIKUISET HENKILÖT. KÄYTÖN AIKANA JA VÄLITTÖMÄSTI SEN JÄLKEEN ULOTTUVILLA OLEVAT OSAT SAATTAVAT OLLA KUUMIA. ÄLÄ KOSKE NIIHIN JA PIDÄ LAPSET ETÄÄLLÄ. VARMISTA KÄYTÖN JÄLKEEN, ETTÄ KYTKIN/KYTKIMET OVAT SULJETUSSA ASENNOSSA JA SULJE KAASUJÄRJESTELMÄN PÄÄHANA.

FYYSISESTI TAI HENKISESTI RAJOITTUNEET HENKILÖT (LAPSET MUKAAN LUKIEN) TAI HENKILÖT, JOILLA EI OLE SÄHKÖLAITTEIDEN KÄYTTÖÖN LIITTYVÄÄ KOKEMUSTA EIVÄT SAA KÄYTTÄÄ LAITETTA ELLEI HEIDÄN TOIMINTAA VALVO TAI HEITÄ OPETA AIKUISET TAI HEIDÄN TURVALLISUUDESTA VASTAAVAT HENKILÖT. LAPSIA ON VALVOTTAVA SEN VARMISTAMISEKSI, ETTEIVÄT HE LEIKI LAITTEELLA.

KAASULIEDEN KÄYTTÖ TUOTTAA LÄMPÖÄ JA KOSTEUTTA ASENNUSTILAAN. VARMISTA, ETTÄ KEITTIÖ ON HYVIN ILMASTOITU: PIDÄ LUONNOLLISET TUULETUSAUKOT ESTEETTÖMINÄ TAI ASENNA MEKAANINEN ILMANVAIHTOLAITE (LIESITUULETIN).

LAITTEEN TEHOKAS JA PITKÄÄN JATKUVA KÄYTTÖ SAATTAA VAATIA LISÄILMANVAIHTOA, ESIM. IKKUNAN AUKAISUA TAI TEHOKKAAMPAA ILMANVAIHTOA ESIM. LISÄÄMÄLLÄ MAHDOLLISEN MEKAANISEN ILMANVAIHTOLAITTEEN TEHOA.

ANNAN UUNIN TOIMIA MAKSIMILÄMPÖTILALLA VÄHINTÄÄN 30 MINUUTTIA JA GRILLIN VÄHINTÄÄN 15-20 MINUUTTIA ILMAN KYPSENNETTÄVIÄ RUOKIA ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

POISTA LASIKANNELLE VALUNEET NESTEET ENNEN SEN AVAAMISTA.

VAROITUS: TÄMÄ VAROITUS ON KIINNITETTY NÄKYVÄSTI LIEDEN LASIKANTEEN. LASIKANNET SAATTAVAT SÄRKYÄ KUUMENNETTAESSA. AVAA KANSI AINA ENNEN MINKÄ TAHANSA POLTTIMEN SYTYTTÄMISTÄ (KEITTOLIESI, UUNI, GRILLI) JA SAMMUTA KAIKKI POLTTIMEN (KEITTOLIESI, UUNI, GRILLI) JA ANNAA NIIDEN JÄÄHTYÄ ENNEN KUIN SULJET LASIKANNEN.

OHJAUSPANEELI

Seuraavat symbolit osoittavat poltinta joka vastaa säädintä.

HUOMAA: Eri malleissa saatetaan käyttää erilaisia säätimiä ja symboleita.

TÄMÄ SYMBOLI ON LÄHELLÄ KEITTOTASON POLTTIMIEN SÄÄTIMIÄ. MUSTA PISTE OSOITTAA POLTTIMEN SIJAINTIA KEITTOTASOLLA.

TÄMÄ SYMBOLI ON LÄHELLÄ UUNINPOLTTIMEN SÄÄDINTÄ

TÄMÄ SYMBOLI ON LÄHELLÄ GRILLIPOLTTIMEN SÄÄDINTÄ

Seuraavat symboli osoittavat polttimen säätöä, joka vastaa säätimen eri asentoa. HUOMAA: Eri malleissa saatetaan käyttää erilaisia säätimiä ja symboleita.

KAASU SUOJETTU

SUURI LIEKKI

PIENI LIEKKI

SÄHKÖLEVY SAMMUTETTU

1 - 2 - 3 - 4 - 5 - 6

UUNIN JA/TAI SÄHKÖLEVYN LÄMPÖTILA

GRILLI

MUUT SYMBOLIT

ELEKTRONINEN SYTYTYS

TÄMÄ SYMBOLI ON KIINNITETTY NÄKYVÄLLE PAIKALLE LÄHELLE UUNIN SÄÄTÖNUPPIA KAIKISSA NISSÄ MALLEISSA, JOISSA ON ELEKTRONINEN SYTYTYS JOKA TOIMII PAINAMALLÄ SÄÄTÖNUPPI POHJAAN.

LAMPUN KATKAISIN

MALLEISSA 4XX JA CU4XX ON MYÖS: - VALOKATKAISIJA JA PAISTINVARRAS - VALOKATKAISIJA JA PYÖRIVÄ LAUTANEN

PAISTINVARTAAN KATKAISIN (KATSO MALLEJA 4XX JA CU4XX VARTEN VALOKATKAISIJA)

PYÖRIVÄN LAUTASEN KATKAISIN (KATSO MALLEJA 4XX JA CU4XX VARTEN VALOKATKAISIJA)

Alla on lueteltu eri malleihin kuuluvien polttimien ominaisuudet:

Saadaksesi liekin aikaan, paina valitsinta kevyesti ja käännä se suuren leikin kohdalle. Paina samanaikaisesti elektronista sytytyspainiketta. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan.

HUOMIO

JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN ALLA OLEVAN NEUVON JÄLKEEN:

• KÄÄNNÄ VALITSIN "PIENI LIEKKI" ASENTOON
• SIIRRY MANUAALISEEN SYTYTYKSEEN
• TARKISTA, ETTÄ PULLOSSA ON KAASUA

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- KEITTOLIEDEN MANUAALINEN SYTYTYS

Manuaalista sytytystä käytetään elektronisen sytytyksen puuttuessa tai jos se on rikki.

VAROITUS

TOIMENPITEEN AIKANA POLTTIMEN PÄÄLLÄ EI SAA OLLA KATTILOITA TAI MUITA TAVAROITA.

Saadaksesi liekin aikaan, paina valitsinta kevyesti ja käännä se suuren liekin kohdalle. sytytä poltin samanaikaisesti tulitikulla tai kaasunsytyttimellä ja pidä valitsinta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan.

HUOMIO

JOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA, ETTÄ PULLOSSA ON KAASUA.

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- KEITTOLEIDEN LIEKIN SÄÄTÖ

Säädä keittolieden liekki kääntämällä säädin haluamaasi asentoon.

UUNI

UUNIN SYTYTTÄMISEN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI.

UUNI SISÄLLÄ OLEVA RITILÄ, PELTI (ALUSTA) TAI PANNU ON ASETETTAVA SITEN, ETTEI SE JOUDU SUORAAN KOSKETUKSEEN LIEKKIEN KANSSA.

JOS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTÄ.

- UUNIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN)

Sytytä liekki painamalla säätönuppia pohjaan ja käännä se kohdasta I kohtaan 6. Paina samanaikaisesti elektronista sytytyspainiketta (malleissa, joiden luukussa on symboli ★, sytytyspainike ei ole näkyvä ja se aktivoituu painamalla nuppi pohjaan). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan niin, että liekki jää palamaan.

JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN SEURAAVASSA ANNETUN NEUVON JÄLKEEN:

• SUORITA MANUAALINEN SYTYTYS
• TARKISTA, ETTÄ KAASUPULLOSSA ON KAASUA

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- UUNIN MANUALINEN SYTYTYS

LManuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut.

Sytytä liekki painamalla ohjauspainiketta pohjaan ja käännä se asennosta 1 asentoon 6. Sytytä samanaikaisesti poltin tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, kunnes liekki jää palamaan.

SJOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA, ETTÄ PULLOSSA ON KAASUA.

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- UUNIN LIEKIN SÄÄTÖ TERMOSTAATIN AVULLA

ASENNOT 1 2 3 4 5 6
LÄMPÖTILA 130°	C 160°	C 180° C	200° C	220° C	240° C

Heti syttymisen jälkeen poltin toimii suurimalla teholla termostaatin kaikissa asennoissa, kunnes asetettu lämpötila on saavutettu, jolloin termostaatti alentaa tehoa automaattisesti minimitehoon.

GRILLI

POLTTIMEN SAA SYTYTTÄÄ VAIN JOS LUUKKU ON TÄYSIN AUKI.

JOS POLTIN EI SYTY VÄLITTÖMÄSTI, VAPAUTA PAINIKE JA TOISTA TOIMENPIDE KORKEINTAAN 10 SEKUNNIN KULUTTUA

GRILLIN KÄYTÖN AIKANA ULOTTUVILLA OLEVAT OSAT SAATTAVAT OLLA ERITTÄIN KUUMIA. PIDÄ LAPSET LOITOLLA.

GRILLIN TOIMINNAN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI JA LÄMPÖSUOJAN VEDETTYNÄ TÄYSIN ESIIN. (KUVA 4 - SIVU183)

ÄLÄ KOSKAAN KÄYTÄ GRILLIÄ YLI 25 MINUUTTIA. GRILLIÄ EI SAA KÄYTTÄÄ UUNIN TAPAAN.

JOS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTÄ.

- GRILLIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN)

Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Paina samanaikaisesti sytytyspainiketta (niissä malleissa, joiden luukussa on H-symboli, sytytyspainike ei ole näkyvä ja se käynnistyy samalla kun painiketta painetaan pohjaan asti). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan.

JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN SEURAAVASSA ANNETUN NEUVON JÄLKEEN:

• SUORITA MANUAALINEN SYTYTYS • TARKISTA, ETTÄ KAASUPULLOSSA ON KAASUA

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- GRILLIN MANUAALINEN SYTYTYS

Manuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut

Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Sytytä poltin samanaikaisesti tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan.

JOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA ETTÄ PULLOSSA ON KAASUA.

JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- GRILLIN LIEKIN SÄÄTÖ

Malleissa 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

grilliä saa käyttää vain termisellä nimellisteholla.

Muissa malleissa:

säädä liekki kääntämällä säädin haluamallesi kohdalle.

LIEKIN SILMÄMÄÄRÄINEN TARKISTUS

Käytetystä kaasutyypistä riippuen liekin tulee olla seuraavanlainen:

Propaani (G31): liekin sisäsäde on sininen ja liekki on tarkkarajainen.

Butaani (G30): sytytettäessä poltin liekissä on hieman keltaiset päät, jotka voimistuvat polttimen kuumentuessa.

SÄHKÖLETVY (mallista riippuen)

SÄHKÖLEVYN ENSIMMÄISEN SYTYTYKSEN AIKANA (TAI JOS SITÄ EI OLE KÄYTETTY PITKÄÄN AIKAAN) ON TARPEEN POISTAA SIINÄ OLEVA KOSTEUS KÄYNNISTÄMÄLLÄ LEVY 30 MINUUTIKSI SÄÄDIN I ASENNOSSA

KÄYTÄ TASAPOHJAISIA KATTILOITA JOIDEN HALKAISIJA EI OLE ALLE SÄHKÖLEVYN HALKAISIJAA

KUIVAA KATTILAN POHJA ENNEN KUIN ASETAT SEN SÄHKÖLEVYLLE

SÄHKÖLEVYN KÄYTÖN AIKANA ÄLÄ JÄTÄ LAITETTA VALVOMATTA JA VARO ETTEI LAPSIA OLE SEN LÄHEISYYDESSÄ

Sähkölevyä ohjataan säätimellä, jossa on 7 asentoa: sammutettu asento vastaa 0 (nolla) kun taas 1-6 asennot käynnistävät sähkölevyn. Sähkölevyn lämpötila nousee numeron kasvaessa 1:stä 6:een.

Säätimen läheisyydessä on punainen led-valo, jos syttyy kun sähköliesi on toiminnassa.

MIKROAALTOUUNI

Katso mikroaaltouunin asennus-, käyttö- ja huolto-ohjeet sen ohessa toimitetusta käyttöoppaasta.

PAISTINVARRAS

Sytytä uunin poltin luvussa UUNI annettuja ohjeita noudattamalla. Aseta ohjauskytkin halutulle kohdalle. Aseta uuninpelti asennetun paistivartaan kera KUVASSA 5 - SIVU 183 osoitettuun tapaan. Paina tarkoitusta varten olevaa painiketta käynnistääksesi paistinvartaan moottorin.

PYÖRIVÄ LAUTANEN

Käytettävät kaasupullot ovat laitteen käyttömaassa yleisesti käytettyjä. Käytettävä kaasu lukee selkeästi pakkauksessa tai laitteen taakse kiinnitetyssä arvokilvessä. Noudata joka tapauksessa seuraavia ohjeita: kaasupullot tulee asettaa niille tarkoitettuun tilaan pystyasentoon. Niissä tulee olla venttiili ja paineenalennin ja niihin tulee päästä esteettömästi käsiksi. Pullojen vaihdon tulee tapahtua esteettömästi ja helposti.

VAROITUS!

Käytä seuraavia varotoimia vaihtaessasi kaasupulloa:

a) Sulje laitteen hanat.
b) Varmista, ettei lähellä ole liekkejä tai avotulta.
c) Sulje vaihdettavan kaasupullon venttiili.
d) Ruuvaa auki tyhjän kaasupullon paineenalennin ja poista pullo tilasta. Suorita vaihto vastakkaisessa järjestyksessä. Tarkista ei-korrosoivalla nesteellä, ettei kaasua vuoda. Älä käytä saippuavettä.

ÄLÄ KÄYTÄ AVOTULTA;

e) Sytytä polttimet ja tarkista, että ne toimivat asianmukaisesti. Ota tarvittaessa yhteys valtuutettuun teknikkoon.

SULJE PULLON KAASU KÄYTÖN JÄLKEEN.

KAASUVUODOT

Suosittelemme käyttämään tyyppihyväksyttyä elektronista kaasunilmaisinta.

Jos huomaat kaasunhajua:

a) Avaa ikkunat ja käske ihmisä poistumaan välittömästi matkailuautosta, -vaunusta tms.
b) Älä koske sähkökatkaisimiin, sytytä tulitikkua tai tee mitään, minkä seurauksena kaasu saattaisi syttyä tuleen.
c) Sammuta kaikki avotulet.
d) Sulje kaasupullon venttiili tai kaasusäiliö, äläkä avaa venttiiliä ennen kaasuvuodon löytymistä ja korjausta.
e) Ota yhteys valtuutettuun teknikkoon

PUHDISTUS

SAMMUTA LAITE JA ODOTA, ETTÄ SE JÄÄHTYY ENNEN KUIN ALOITAT PUHDISTUKSEN.

KYLMÄÄN VETEEN TAI KOSTEAAN PYYHKEESEEN KOSKETUKSIIN JOUTUVAT KUUMAT PINNAT SAATTAVAT VAURIOITUA. ÄLÄ KÄYTÄ HANKAAVIA, SYÖVYTTÄVIÄ TAI KLOORIPITOISIA TUOTTEITA, HANKAUSTYYNYÄ TAI TERÄSVILLAA. ÄLÄ JÄTÄ HAPPAMIA TAI EMÄKSISIÄ AINEITA (ETIKKA, SUOLA, SITRUUNAMEHU JNE.) LAITTEEN PINNOILLE. RUOSTUMATTOMAT TERÄSPINNAT JA EMALOIDUT OSAT: PESE VEDELLÄ JA SAIPPUALLA TAI NEUTRAALILLA PESUAINEELLA, HUUHTELE JA KUIVAA. KÄYTÄ PUHTAITA SIENIÄ JA PYYHKEITÄ.

ÄLÄ KÄYTÄ HANKAAVIA TAI TERÄVIÄ METALLILASTOJA LASISTEN UUNINLUUKKUJEN PUHDISTUKSEEN SILLÄ NE SAATTAVAT NAARMUTTAA PINTAA JA RIKKOA LASIN.

ÄLÄ PESE LAITETTA HÖYRYPESURILLA.

SUUTTIMET

AINOASTAAN VALTUUTETTU HENKILÖ SAA SUORITTAA TOIMENPITEET.
VALMISTAJA VAPAUTUU KAIKESTA VASTUUSTA TOIMENPITEEN SEURAUKSISSA.

Suuttimet poistetaan ja kiinnitetään pitämällä suuttimen pidin paikallaan (työkalulla) (KUVA 7 - SIVU 185).

POLTIN ∅ SUUTIN (mm)		LEIMATTU NRO
NOPEA (∅ 77 mm)	0,75	75
PUOLINOPEA (∅ 62 mm)	0,67	67
	0,50 50APU (∅ 47 mm)
GRILLI	0,620,57 (CU352M) - 0,64 (CU351MK)	6257 (CU352M) - 64 (CU351MK)
UUNI	0,530,52 (CU351MK - CU354MK)	5352 (CU351MK - CU354MK)
