Produkttyp	Vernetzbarer Rauchmelder 230 V
Marke	Brennenstuhl
Modell	BR 5232
Zertifizierung	EN 14604
Schutzart	IP 20
Stromversorgung	230 V Netz
Notbatterie	9 V DC (Kohle-Zink oder Alkali)
Notbatterielebensdauer	Mindestens 1 Jahr
Alarmlautstärke	85 dB auf 3 m
Maximale Anzahl im Netzwerk	12 Melder
Maximale Kabellänge zwischen Geräten	40 m
Betriebsumgebungstemperatur	0 °C bis 40 °C
Relative Luftfeuchtigkeit	10 % bis 90 %
Hauptfunktionen	Fotoelektrische Raucherkennung, akustischer Alarm, Ruhemodus (10 Min.), Funktionstest, drahtgebundene Vernetzung
Wartung	Wöchentlicher Test, Batteriewechsel bei kurzem Piepton jede Minute
Reinigung	Regelmäßiges Absaugen, trockenes oder feuchtes Tuch (keine Chemikalien)
Garantie	5 Jahre
Kundenservice	+49 (0) 18 05 - 72 07 4-1
Empfohlene Lebensdauer	10 Jahre
Installation	An der Decke, 30 cm von Wänden und Ecken entfernt, Bereiche ohne Luftzirkulation vermeiden

Häufig gestellte Fragen - BR 5232 BRENNENSTUHL

Wo installiere ich den Rauchmelder BR 5232?

Installieren Sie den Melder an der Decke, vorzugsweise in der Raummitte, mindestens 30 cm von Wänden und Ecken entfernt. Vermeiden Sie Bereiche ohne Luftzirkulation (neben Möbeln, Vorhängen) sowie feuchte, staubige Räume oder extreme Temperaturen. Für optimalen Schutz platzieren Sie einen Melder pro Etage und in jedem Schlafzimmer.

Wie führe ich den Funktionstest durch?

Drücken Sie die Testtaste 10 Sekunden lang. Ein lauter, pulsierender Alarm (85 dB) ertönt und die LED blinkt schnell. Lassen Sie die Taste los, um den Alarm zu beenden. Führen Sie diesen Test wöchentlich durch.

Was tun bei Fehlalarm?

Drücken Sie kurz die Test-/Ruhemodus-Taste, um den Alarm zu deaktivieren. Der Melder wechselt für ca. 10 Minuten in den Ruhemodus mit reduzierter Empfindlichkeit. Um die Zeitspanne zu verlängern, drücken Sie erneut.

Wie wechsle ich die Batterie des BR 5232?

Drehen Sie das Gehäuse gegen den Uhrzeigersinn, um es zu entfernen. Trennen Sie die alte Batterie vom Clip und schließen Sie eine neue 9-V-Batterie (Alkali empfohlen) unter Beachtung der Polarität an. Setzen Sie die Batterie in das Fach ein und setzen Sie das Gehäuse wieder auf. Führen Sie nach dem Wechsel einen Funktionstest durch.

Kann der Melder mit anderen Geräten vernetzt werden?

Ja, bis zu 12 BR 5232 Melder können über ein weißes Kabel verbunden werden, mit einer maximalen Länge von 40 m zwischen den Geräten. Die Verkabelung muss von einem qualifizierten Fachmann durchgeführt werden.

Wie lange ist die Lebensdauer des Melders?

Der Rauchmelder muss nach 10 Jahren Betrieb ausgetauscht werden. Die Notbatterie hat eine Mindestlebensdauer von 1 Jahr im Normalbetrieb.

Wie reinige ich den Rauchmelder?

Verwenden Sie einen Staubsauger, um alle Seiten des Melders zu entstauben. Sie können auch mit einem trockenen, fusselfreien Tuch oder leicht feuchtem Tuch abwischen. Verwenden Sie niemals chemische Reinigungsmittel oder Lösungsmittel.

Was bedeutet ein kurzer Piepton jede Minute?

Dies zeigt an, dass die Notbatterie schwach ist und unverzüglich ersetzt werden muss. Die Warnung dauert etwa 7 Tage, bevor die Batterie vollständig entladen ist.

Funktioniert der Melder mit Netz- oder Batteriestrom?

Der BR 5232 ist ein vernetzbarer Rauchmelder, der mit 230 V Netzspannung betrieben wird. Er verfügt über eine 9-V-Notbatterie, die bei Stromausfall einspringt.

Welche Installationsbedingungen sollten vermieden werden?

Vermeiden Sie die Küche (Kochdämpfe), das Badezimmer (Luftfeuchtigkeit >90%), Garagen (Motoren), staubige Räume, Bereiche mit starker Luftbewegung, Räume mit extremen Temperaturen (0-40°C) und Bereiche mit vielen Insekten. Vermeiden Sie auch die Montage in weniger als 30 cm Entfernung von Deckenleuchten mit Dimmer.

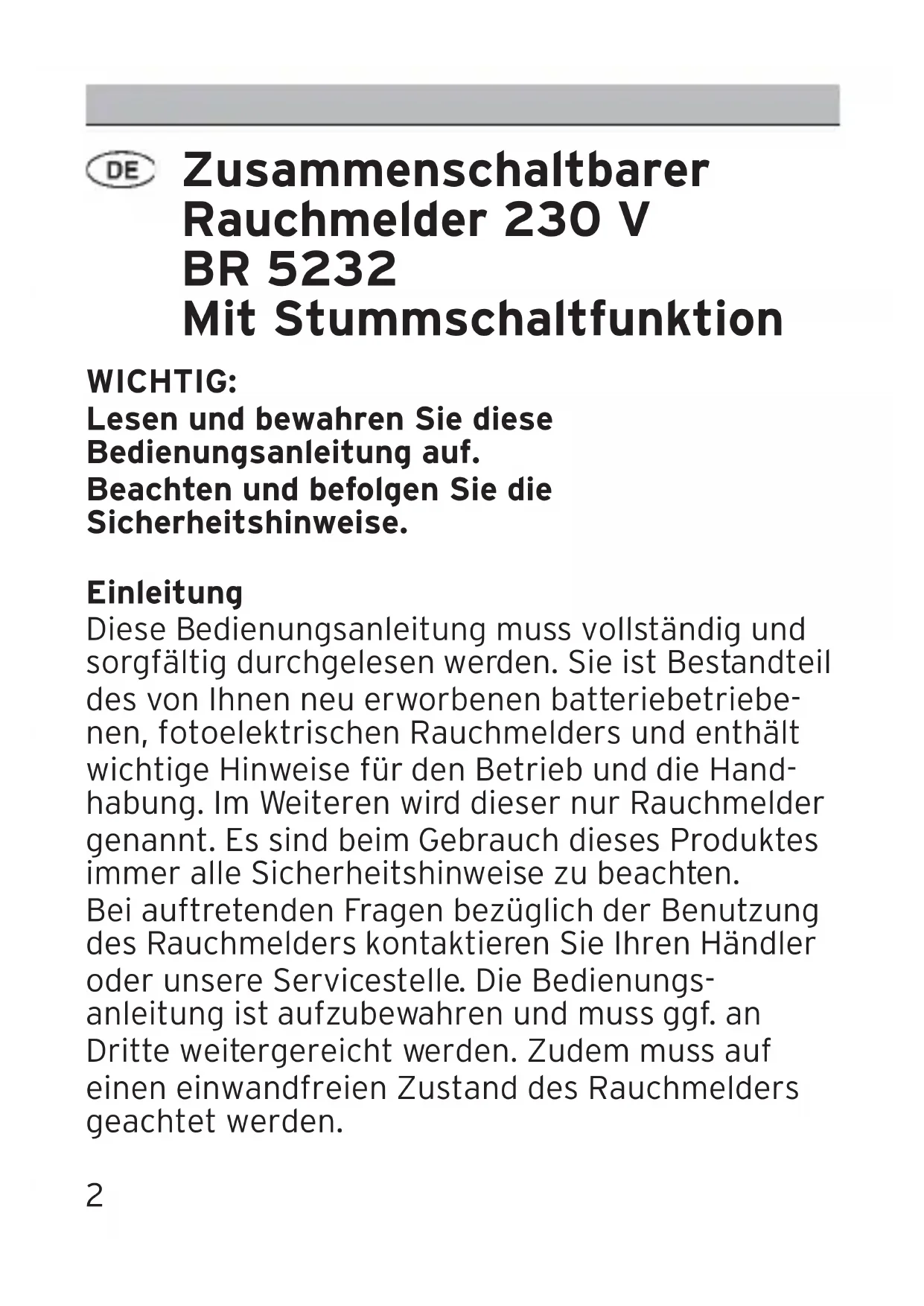

BEDIENUNGSANLEITUNG BR 5232 BRENNENSTUHL

Zusammenschaltbarer Rauchmelder 230 V BR 5232 Mit Stummschaltfunktion

WICHTIG:

Lesen und bewahren Sie diese Bedienungsanleitung auf. Beachten und befolgen Sie die Sicherheitshinweise.

Einleitung

Diese Bedienungsanleitung muss vollständig und sorgfältig durchgelesen werden. Sie ist Bestandteil des von Ihnen neu erworbenen batteriebetriebenen, fotoelektrischen Rauchmelders und enthält wichtige Hinweise für den Betrieb und die Handhabung. Im Weiteren wird dieser nur Rauchmelder genannt. Es sind beim Gebrauch dieses Produktes immer alle Sicherheitshinweise zu beachten.

Bei auftretenden Fragen bezüglich der Benutzung des Rauchmelders kontaktieren Sie Ihren Händler oder unsere Servicestelle. Die Bedienungsanleitung ist aufzubewahren und muss ggf. an Dritte weitergereicht werden. Zudem muss auf einen einwandfreien Zustand des Rauchmelders geachtet werden.

Technische Daten

Gerät: BR 5232

Prüfzeichen: EN 14604

Schutzart: IP 20

Reservebatterie:

9 V DC Karbon Zink (IEC 6F22)/ Alkaline Batterie (IEC 6LR61) oder MN1604 Bei Ausfall des Netz- stroms übernimmt die Batterie den Betrieb für mindestens 1 Jahr

Max. Strom: < 20 mA (Alarm)

Umgebungstemperatur: 0°C - 40°C

Relative Luftfeuchtigkeit: 10 %- 90 %

Lautstärke Signalgeber: 85 dB (3 m Entfernung)

Lebensdauer Batterie: Min. 1 Jahr

Vernetzung: max. 12 Rauchmelder

mit einer max. Kabel-

länge von 40 m

zwischen den

jeweiligen Geräten

Auswahl des Montageortes

HINWEIS: Es empfiehlt sich, mehrere Rauchmelder in der Wohnung bzw. im Gebäude zu montieren. Um einen Mindestschutz zu erhalten, empfiehlt es sich für mehrstöckige Gebäude pro Etage einen Rauchmelder zu installieren.

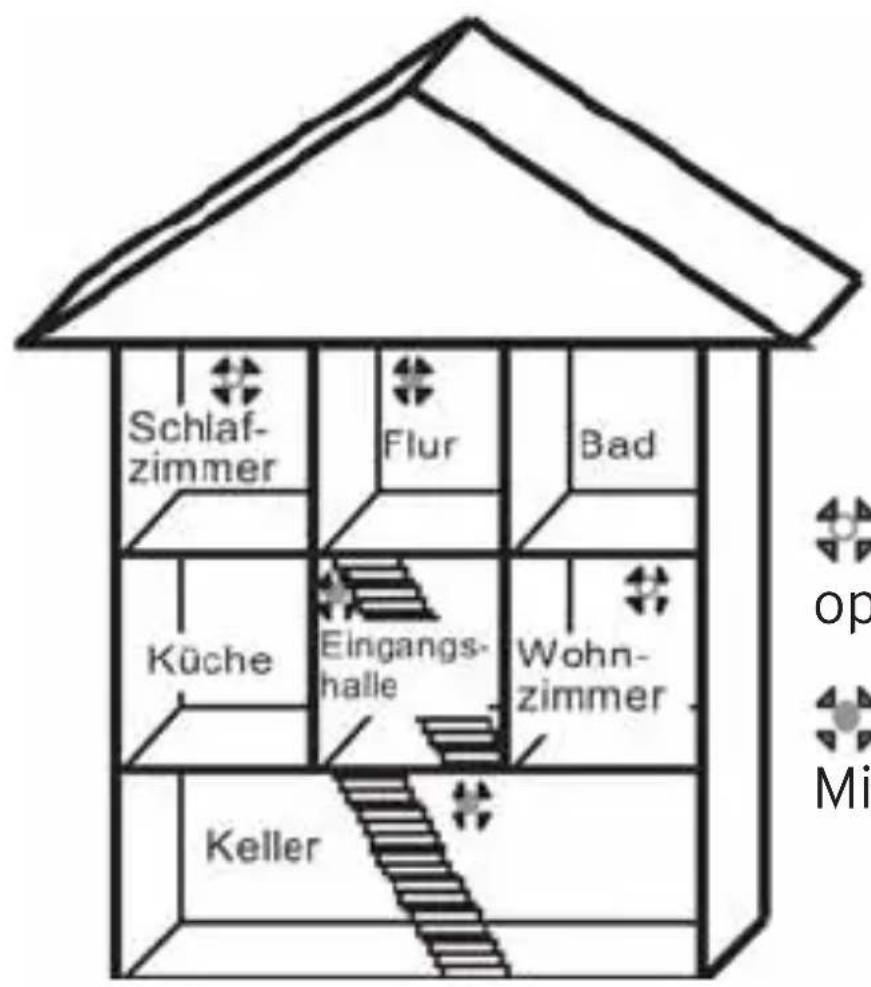

Schlafzimmer Flur Bad Küche Eingangshalle Wohnzimmer Keller op Mi

Rauchmelder für optimalen Schutz

Rauchmelder für Mindestschutz

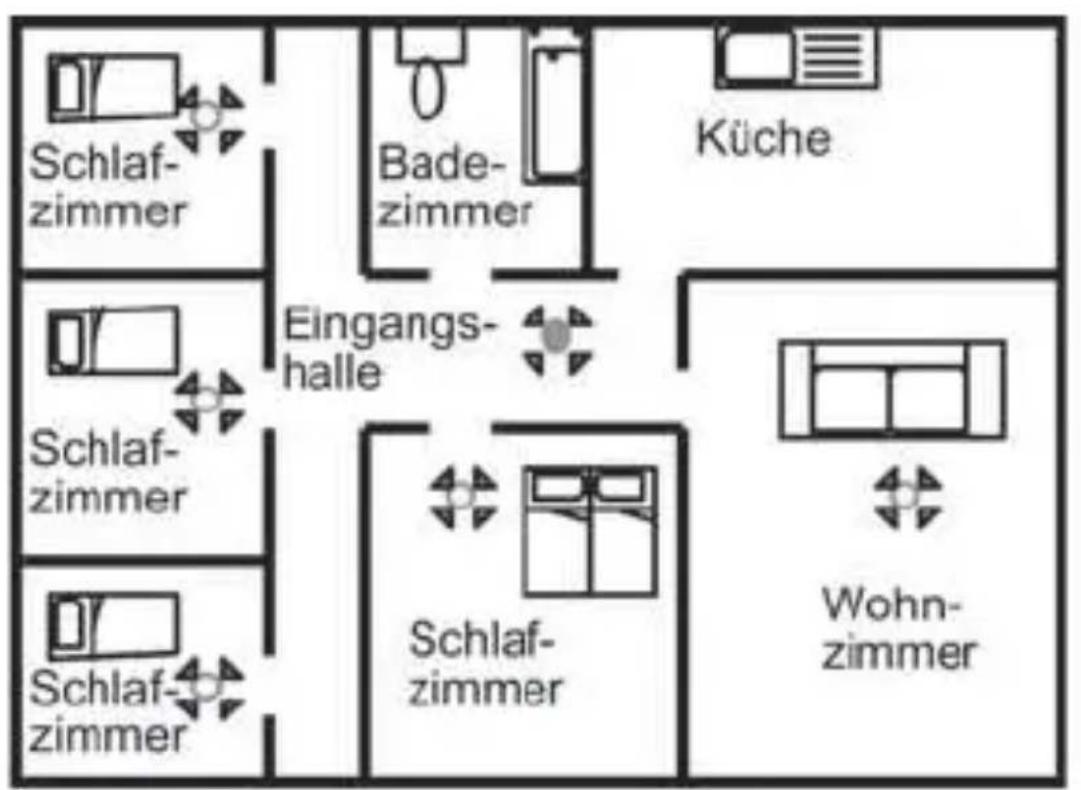

Schlaf-zimmer Bade-zimmer Küche Eingangshalle Schlaf-zimmer Schlaf-zimmer Schlaf-zimmer Wohn-zimmer

WARNUNG: Der Rauchmelder ist auf dem Weg zu den Schlafräumen zu montieren (Treppenaufgang, Flur, Eingangshalle etc.). Es ist darauf zu achten, dass dieser auch in den Schlafräumen gut zu hören ist. Wird ein ungünstiger Platz ausgewählt, kann der Rauchmelder in Brandfall weitgehend unwirksam sein. Somit kann es im Brandfall wichtige lebensrettende Zeit verkürzen um sich in Sicherheit zu bringen.

TIP: Um sicher zu sein, dass der Ort akustisch günstig gewählt ist, muss ein Testalarm ausgelöst werden.

Um eine erweiterten Schutz und eine effektive Warnung zu erzielen sollte in jedem Wohnraum und Kellerraum ein Rauchmelder installiert sein. Bei folgenden Räumen und Montageorten kann die Montage zu Problemen führen:

Ort/Art Grund

Küche/Bad Kochdampf und Feuchtigkeit (Luftfeuchtigkeit 90%)

Garagen Verbrennungsmotoren (PKW etc.)

Feuchträume Feuchtigkeit von Trocknern, Dampf etc. (Luftfeuchtigkeit 90%)

Staubige Räume Die Messensoren des Rauchmelders können sehr schnell verschmutzen.

Orte mit starker Luftbewegung durch Luftbewegung Ventilatoren, offene Fenster, Lüftern etc.

Räume mit extremen 40°C Temperaturen Räume unter 0°C oder höher

Räume mit hohem Die Messensoren des Rauch-Insekten- melders können sehr schnell aufkommen verschmutzen.

Raucherzimmer Der Zigaretten-/Pfeifenrauch kann von einem Rauch, welcher durch einen Brand entsteht, vom Rauchmelder nicht unterschieden werden.

In den Räumen gibt es einige Punkte welche bei der Montage beachtetet werden sollten.

Ort Beschreibung

Deckenmontage Den Rauchmelder an der Decke an einer zentralen Position montieren. WICHTIG: Bereiche, in welchen es keine Luftumwälzung gibt,

30 cm

sind zu vermeiden z.B. in der Nähe von Fenstersimse, Vorhänge, Möbel, etc. Es ist ein Abstand von 30 cm einzuhalten. Der Rauchmelder ist im Abstand zu den Wänden als auch Ecken von 30 cm zu montieren. Dies hemmt im Brandfall die Rauchbewegung und der Rauchmelder alar miert erst, wenn die Rauchkonzentration sehr stark ist. Die Montage in der Nähe von Deckenleuchten (z.B. Halogensystem, Leuchtstofflampen) insbesondere mit Dimmfunktion, ist ebenso zu vermeiden.

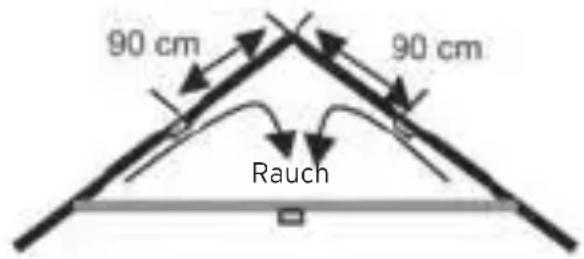

Dachschräge In Bereichen mit schrägen und spitzen Dächern ist der Rauchmelder 90 cm vom höchsten Punkt zu montieren, da in der Schräge/Spitze keine Luftbewegung stattfindet. Dies hat zur Folge, dass der Rauch zu spät erkannt wird.

90 cm 90 cm Rauch

HINWEIS:

Ideal ist die Montage an einem Dachbalken.

Installation und Inbetriebnahme des Rauchmelders

HINWEIS: Beiliegendes Befestigungsmaterial ist für Betondecken geeignet, bei anderen Untergründen muß entsprechendes Befestigungsmaterial im Fachhandel bezogen werden.

HINWEIS: Ein Alarm kann lediglich durch das Entfernen der Batterie vom Batterieclip gestoppt werden.

Der Rauchmelder wird durch eine Batterie versorgt und benötigt keine zusätzliche Spannungsversorgung.

Stummschaltfunktion

Drücken Sie die Test-/Stummschalttaste, um einen Fehlalarm abzuschalten. Das Gerät wird automatisch auf eine geringere Empfindlichkeitsstufe eingestellt. Damit lassen sich Fehlalarme über einen Zeitraum von ca. 10 Minuten unterdrücken, d.h. das Gerät wurde Stumm geschalten.

Nach Ablauf der Stummschaltzeit schaltet das Gerät automatisch auf normale Empfindlichkeit zurück. Wollen Sie die Stummschaltung

verlängern, drücken Sie erneut die Test-/ Stumm- schalttaste.

Vernetzung

Dieser Rauchmelder kann mit anderen Brennenstuhl BR 5232 gekoppelt werden. Die Vernetzungsmöglichkeit besteht mit bis zu 12 Rauchmeldern mit dem weißen Kabel.

Montage des Rauchmelders

Achtung: Dieser Rauchmelder arbeitet netzabhängig. Die Verkabelung nach den aktuellen Vorschriften für Elektroinstallationen ist einem qualifizierten Fachmann zu überlassen. Der verwendete Stromkreis muss eine fest geschaltete Standlinie sein, die vom Normalverwender nicht versehentlich abgeschaltet werden kann.

Nur zugelassene Leitungen verwenden.

Für die Verdrahtung orientieren Sie sich bitte an nachstehender Abbildung. Die Anschlusspole finden Sie an der Seite eines jeden Rauchmelders BR 5232.

Batterie wechseln/einlegen Tätigkeit Beschreibung

Gehäuseabnehmen ist das

Um eine Batterie zu entnehmenGehäuse entgegen desUhrzeigersinns zu drehen.Dadurch kann das Gehäuseabgenommen werden und derZugang zur Batterie ist freizugänglich.

Alte Batterie Entnehmen Sie die Batterie entnehmen aus dem Batteriefach. Lösen sie den Batterieclip von den Anschlüssen der Batterie.

Neue Batterie anschließen

WICHTIG: Die Batterie ist polungsrichtig an den Batterieclip des Rauchmelders anzuschließen.

Batterie einlegen Legen Sie die angeschlossene Batterie in das Batteriefach ein.

Funktionskontrolle/-test Tätigkeit Beschreibung

Funktionstest durchführen wöchentlich durchzuführen. Taster für den Funktionstest 10 sec. lang drücken. Daraufhin

	ertönt ein laut pulsierender Alarmton, welcher nach dem Loslassen des Funktionstasters verstummt.Während des Funktions tests blinkt die LED schnell auf.
	Bezeichnung Funktion
	FunktionstasterDurch Drücken wird ein Funktionstest durchgeführt
	LED Signalisiert die Betriebs - bereit schaft

Wartung

Der Rauchmelder ist bis auf den Batteriewechsel weitgehend wartungsfrei. Bei Auftreten eines sich pro Minute wieder kehren den kurzen Tones ist die Batterie am Ende ihrer Lebensdauer. Diese ist unverzüglich zu ersetzen. Diese Warnung hält über einen Zeitraum von 7 Tagen an, bevor die Batterie vollständig entladen ist. Anschließend ist keine Spannungsversorgung mehr gegeben.

WARNUNG: Sollte die LED nicht jede Minute einmal blinken, zeigt dies eine leere Batterie an.

WICHTIG: Nach einem Wechsel ist ein Funktions- test durchzuführen.

Austauschdatum:

Rauchmelder sollten nach 10 Jahren erneuert werden.

Fluchtplan

Es wird empfohlen sich mit allen Hausbewohnern gemeinsam einen Fluchtplan auszuarbeiten.

Überlegen sie gut, ob im Falle eines Brandes dieser Fluchtweg unter keinen Umständen durch Hindernisse versperrt ist. Außerdem muss es der schnellste als auch der sicherste Weg ins Freie sein.

Reinigung

Der Rauchmelder ist regelmäßig von Staub zu befreien. Dies kann mit dem Staubsauger geschehen. Saugen Sie alle Seiten des Rauchmelders ab. Das Produkt ist mit einem trockenen fusselfreien oder einem feuchten Tuch zu reinigen. Verwenden Sie keine scharfen Reinigungsmittel bzw. Chemikalien (Lösungsmittel, Benzin etc.).

Entsorgung

Am Ende der Lebensdauer des Produktes darf dieses nicht im normalen Hausmüll entsorgt werden. Das Produkt ist an einer Sammelstelle für die Aufbereitung von elek tri - schen und elektronischen Geräten zu entsorgen. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Produktes.

Die Batterien sind am Ende ihrer Lebens - dauer unentgeltlich in den Sammelstellen Ihrer Stadt, Gemeinde oder im Batterie fachhandel abzugeben.

Garantie und Service

Wir gewähren auf diesen Artikel eine Garantie von 5 Jahren.

Reparaturen nur über den autorisierten Fachhandel.

Beschädigungen durch unsachgemäße Hand habung, Nichtbeachten der Bedienungsanleitung sowie Verschleißteile sind von der Garantie ausgeschlossen.

Serviceadresse:

H. Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

Service-Tel.: [phone] - 72 07 4-1

(14 Cent/min. aus dem deutschen Festnetz)

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen

Richtlinien wurde das CE-Zeichen angebracht:

2004/108/EG EMV-Richtlinie
