Producttype	Interconnecteerbare rookmelder 230 V
Merk	Brennenstuhl
Model	BR 5232
Certificering	EN 14604
Beschermingsgraad	IP 20
Voeding	230 V netvoeding
Noodbatterij	9 V DC (koolstof-zink of alkaline)
Levensduur noodbatterij	Minimaal 1 jaar
Alarmgeluidsvolume	85 dB op 3 m
Maximaal aantal in netwerk	12 detectoren
Maximale kabellengte tussen apparaten	40 m
Omgevingstemperatuur tijdens gebruik	0 °C tot 40 °C
Relatieve luchtvochtigheid	10 % tot 90 %
Belangrijkste functies	Foto-elektrische rookdetectie, geluidsalarm, stille modus (10 min), functietest, bedrade netwerkkoppeling
Onderhoud	Wekelijkse test, batterij vervangen bij kort geluidssignaal elke minuut
Reiniging	Regelmatig stofzuigen, droge of vochtige doek (geen chemicaliën)
Garantie	5 jaar
Klantenservice	+49 (0) 18 05 - 72 07 4-1
Aanbevolen levensduur	10 jaar
Installatie	Aan het plafond, 30 cm van muren en hoeken, vermijd gebieden zonder luchtcirculatie

Veelgestelde vragen - BR 5232 BRENNENSTUHL

Waar moet ik de rookmelder BR 5232 installeren?

Installeer de melder aan het plafond, bij voorkeur in het midden van de kamer, minimaal 30 cm van muren en hoeken. Vermijd gebieden zonder luchtcirculatie (bij meubels, gordijnen) en vochtige, stoffige of extreem warme/koude ruimtes. Voor optimale bescherming plaatst u een melder per verdieping en in elke slaapkamer.

Hoe voer ik de functietest uit?

Houd de testknop 10 seconden ingedrukt. Er klinkt een sterk pulserend alarmsignaal (85 dB) en de LED knippert snel. Laat de knop los om het alarm te stoppen. Voer deze test wekelijks uit.

Wat moet ik doen bij een vals alarm?

Druk kort op de test/stille modusknop om het alarm uit te schakelen. De melder gaat ongeveer 10 minuten in stille modus, met verminderde gevoeligheid. Druk opnieuw om deze tijd te verlengen.

Hoe vervang ik de batterij van de BR 5232?

Draai de behuizing tegen de klok in om deze te verwijderen. Koppel de oude batterij los van de clip en sluit een nieuwe 9 V-batterij aan (alkaline aanbevolen) met de juiste polariteit. Plaats de batterij in het compartiment en monteer de behuizing weer. Voer na het vervangen een functietest uit.

Kan de melder worden gekoppeld aan andere apparaten?

Ja, tot 12 BR 5232-detectoren kunnen worden verbonden via een witte kabel, met een maximale lengte van 40 m tussen elk apparaat. De bedrading moet worden uitgevoerd door een gekwalificeerde professional.

Wat is de levensduur van de melder?

De rookmelder moet na 10 jaar gebruik worden vervangen. De noodbatterij heeft een levensduur van minimaal 1 jaar bij normaal gebruik.

Hoe reinig ik de rookmelder?

Gebruik een stofzuiger om alle zijden van de melder te stofvrij te maken. U kunt ook afnemen met een droge pluisvrije doek of een licht vochtige doek. Gebruik nooit chemische reinigingsmiddelen of oplosmiddelen.

Wat betekent een kort geluidssignaal elke minuut?

Dit geeft aan dat de noodbatterij bijna leeg is en onmiddellijk moet worden vervangen. De waarschuwing duurt ongeveer 7 dagen voordat de batterij volledig leeg is.

Werkt de melder op netstroom of op batterij?

De BR 5232 is een interconnecteerbare rookmelder die werkt op 230 V netspanning. Hij heeft een 9 V noodbatterij die het overneemt bij stroomuitval.

Welke installatieomstandigheden moet ik vermijden?

Vermijd de keuken (kookdampen), badkamer (vochtigheid >90%), garages (motoren), stoffige ruimtes, gebieden met sterke luchtbeweging, ruimtes met extreme temperaturen (0-40°C) en gebieden met veel insecten. Vermijd ook montage op minder dan 30 cm van plafondlampen met dimmer.

GEBRUIKSAANWIJZING BR 5232 BRENNENSTUHL

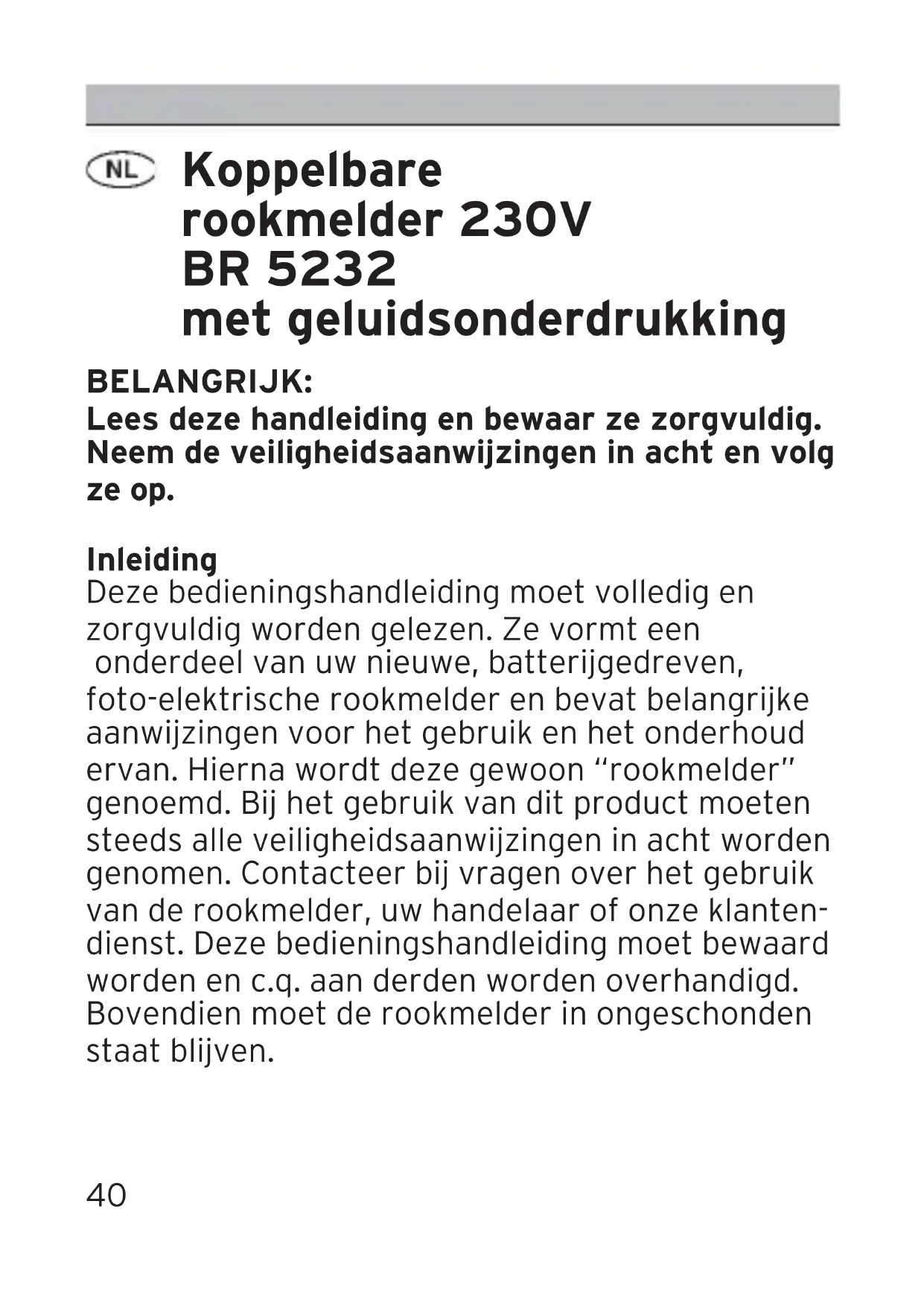

Koppelbare rookmelder 230V BR 5232 met geluidsonderdrukking

BELANGRIJK:

Lees deze handleiding en bewaar ze zorgvuldig. Neem de veiligheidsaanwijzingen in acht en volg ze op.

Inleiding

Deze bedieningshandleiding moet volledig en zorgvuldig worden gelezen. Ze vormt een onderdeel van uw nieuwe, batterijgedreven, foto-elektrische rookmelder en bevat belangrijke aanwijzingen voor het gebruik en het onderhoud ervan. Hierna wordt deze gewoon “rookmelder” genoemd. Bij het gebruik van dit product moeten steeds alle veiligheidsaanwijzingen in acht worden genomen. Contacteer bij vragen over het gebruik van de rookmelder, uw handelaar of onze klantendienst. Deze bedieningshandleiding moet bewaard worden en c.q. aan derden worden overhandigd. Bovendien moet de rookmelder in ongeschonden staat blijven.

Technische informatie

Apparaat: BR 5232

Keurmerk: EN 14604

Veiligheidsklasse: IP 20

Reservebatterij: 9V DC koolstof-zinkcel

(IEC 6F22)/ alkaline - batterij (IEC 6LR61) of MN1604

Bij het uitvallen van de netstroom neemt de batterij de werking op zich gedurende minstens 1 jaar.

Max. stroomverbruik: < 20 mA (alarm)

Omgevingstemperatuur: 0°C - 40°C

Relatieve luchtvochtigheid: 10 %- 90 %

Geluidsvolume signaal: 85 dB (3m afstand)

Levensduur batterij: Min. 1 jaar

Aansluitingen: max. 12 rookmelders

met een max.

kabellengte van 40 m

tussen de apparaten

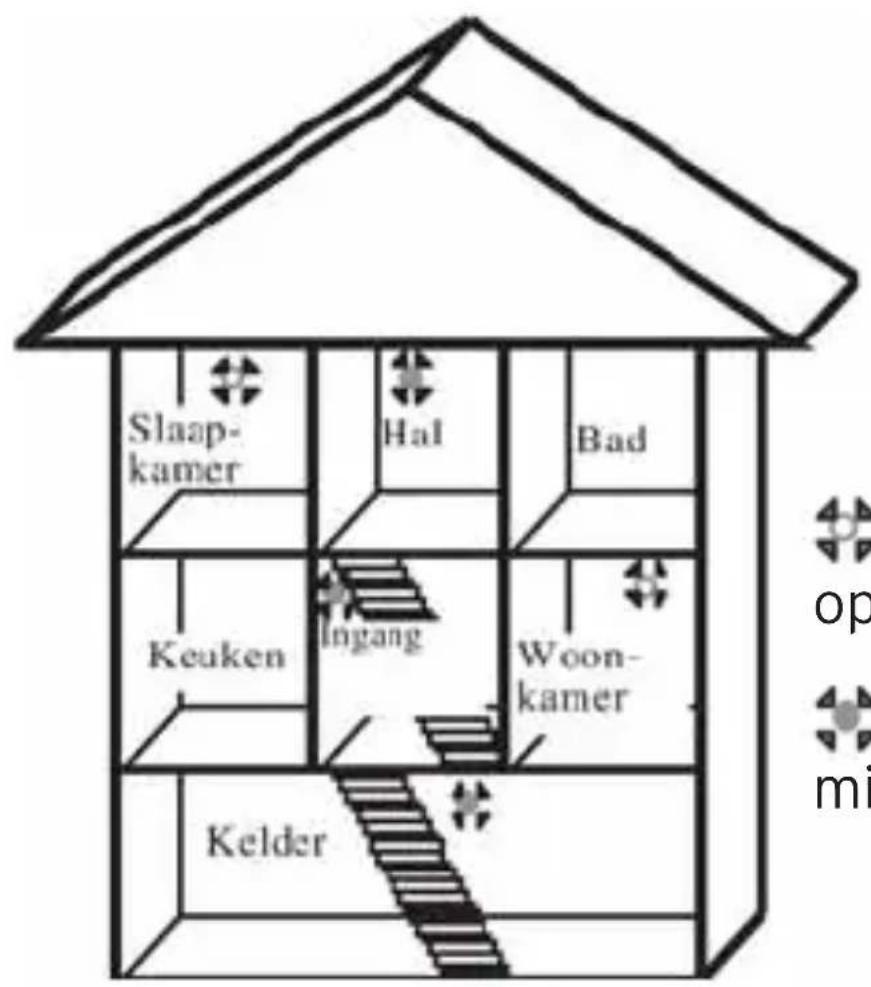

Keuze van de montageplaats

TIP: Het is raadzaam meerdere rookmelders in een woning of gebouw te installeren. Om een minimale beveiliging te vrijwaren, is het raadzaam om in gebouwen van meerdere verdiepingen, één rookmelder per etage te installeren.

Slaapkamer Hal Bad Keuken Ingang Woonkamer Kelder op mi

Rookmelder voor optimale beveiliging

Rookmelder voor minimale beveiliging

Slaapkamer Badkamer Keuken Ingang Slaapkamer Slaapkamer Slaapkamer Woonkamer

WAARSCHUWING: De rookmelder moet op de weg naar de slaapkamers worden geïnstalleerd (trappenhuis, hal, ingang enz.). Daarbij dient erop gelet te worden dat de rookmelder ook in de slaapkamers goed te horen moet zijn. Indien een verkeerde plaats wordt uitgekozen, kan de rookmelder in geval van brand bijna nutteloos zijn. Ook kan een verkeerde plaatsing in geval van brand de levensbelangrijke tijd die men heeft om zich in veiligheid te brengen, verkorten.

TIP: Om zich ervan te vergewissen dat de montageplaats akoestisch juist werd gekozen, voert u een testalarm uit.

Ter aanvullende beveiliging en om een effectieve waarschuwing te verkrijgen, dient in elke woon- en kelderruimte een rookmelder te worden geïnstalleerd. Bij de volgende ruimtes en montageplaatsen kan de montage tot problemen leiden:

Plaats/Type Oorzaak

Keuken/Bad Kookdampen en vochtigheid (luchtvochtigheid 90%)

Garages Verbrandingsmotoren (auto's enz.)

Natte cellen Vochtigheid van drogers, damp enz. (luchtvochtigheid 90%)

Stoffige ruimtes De meetsensors van de rook-melder kunnen vlug vuil worden.

Plaatsen met Luchtbeweging door ventilato-sterke ren, open vensters, ventilators luchtbeweging enz.

Ruimtes met Ruimtes onder 0°C of boven extreme 40°C temperaturen

Ruimtes met De meetsensors van de rook-veel insecten melder kunnen heel vlug vuil worden.

Rokerskamers De rookmelder kan geen onder-scheid maken tussen de rook van sigaretten/pijpen en de rook ontstaan door een brand.

Voor deze ruimtes zijn er enkele punten waarmee rekening dient te worden gehouden bij de montage.

Plaats Beschrijving

Plafondmontage De rookmelder op een centrale plaats in het plafond monteren. BELANGRIJK: Plaatsen waar geen luchtcirculatie is, moeten worden vermeden, zoals nabij vensterbanken, gordijnen,

30 cm

meubels enz. Houd een ruimte van 30cm vrij. De rookmelder moet op een afstand van 30cm van de muren en hoeken worden gemonteerd. Deze belemmeren namelijk in geval van brand de beweging/ophoping van de rook, terwijl de rookmelder enkel afgaat wanneer de rookconcentratie erg sterk is. Ook de montage nabij plafond- lampen (bv. halogeensystemen, fluorescentielampen), in het bijzonder die met dimmerwer- king, moet worden vermeden.

Dakhellingen In ruimtes met schuine en

gepunte daken dient de rook- melder 90cm van het hoogste punt worden gemonteerd, omdat de lucht zich niet in de hellingen/punten beweegt. Dit heeft tot gevolg dat de rook te laat wordt herkend.

90 cm 90 cm Rook

TIP:

Ideaal is een montage op een dakbalk.

Installatie en ingebruikstelling van de rookmelder

TIP: Het bijgevoegde bevestigingsmateriaal is geschikt voor betonplafonds. Voor andere ondergronden vindt u bevestigingsmateriaal in de vakhandel.

TIP: Een alarm kan enkel worden gestopt door de batterij uit het batterijvakje te verwijderen.

De rookmelder wordt gevoed door een batterij en heeft geen aanvullende stroomvoorziening nodig.

Geluidsonderdrukking

Om een loos alarm uit te schakelen, drukt u op de test-/geluidsonderdrukkingsknop. Het apparaat wordt dan automatisch op een lager gevoelig-heidsniveau ingesteld. Hierdoor wordt het loos alarm gedurende ongeveer 10 minuten gedempt: het toestel wordt dus op "mute" geschakeld.

Bij het verstrijken van de geluidsonderdrukkingsperiode, schakelt het apparaat automatisch terug op het normale gevoeligheidsniveau. Indien u de periode van de geluidsonderdrukking wil verlen-gen, drukt u opnieuw op de test-/geluidsonder-drukkingsknop.

Aansluitingen:

Deze rookmelder kan met andere Brennenstuhl BR 5232 worden gekoppeld. De mogelijkheid bestaat om tot 12 rookmelders te verbinden in een netwerk aan de hand van de witte kabel.

Montage van de rookmelder

Opgelet: Deze rookmelder werkt enkel met netstroom. De verkabeling conform de huidige voorschriften voor elektrische installatie moet door een gekwalificeerde technicus worden uitgevoerd. De gebruikte stroomkring moet een vastgeschakelde standlijn zijn, die door gewone gebruikers niet per ongeluk uitgeschakeld kan worden.

Enkel toegelaten leidingen gebruiken.

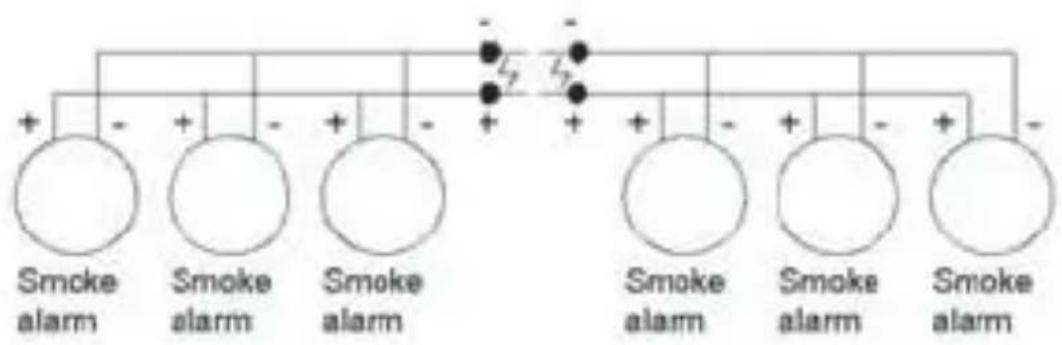

Voor de bedrading oriënteert u zich op de hier volgende afbeelding. De aansluitingspolen bevin- den zich aan de kant van de BR 5232 rookmelder.

Batterij vervangen/plaatsen Handeling Beschrijving

Behuizing Om de batterij te verwijderen, verwijderen draait u de behuizing tegen de wijzers van de klok in. Daardoor kunt u de behuizing wegnemen en de batterij bereiken.

Oude batterij Neem de batterij uit het verwijderen batterijvakje. Maak de batterijclip los van de batterijaansluitingen.

Nieuwe batterij BELANGRIJK: De batterij moet aansluiten met de juiste polariteit aan de batterijclip worden aangesloten.

Batterij inleggen Leg de aangesloten batterij in het batterijvakje.

Functiecontrole/-test Handeling Beschrijving

Functietest BELANGRIJK: De functietest uitvoeren dient wekelijks te worden uitgevoerd. Druk 10 seconden lang op de functietestknop. Vervolgens begint er een luid, pulserend alarmsignaal te

	weerklinken, dat stopt bij het loslaten van de knop.Tijdens de functietest knippert het led-lampje.
	Beschrijving Functie
	Functieknop Bij het drukken van deze knop wordt een functietest uitgevoerd.
	Led-lampje Geeft aan of de rookmelder bedrijfklaar is.

Onderhoud

Buiten het vervangen van de batterij, heeft de rookmelder geen onderhoud nodig. Wanneer er om de minuut een signaal weerklinkt, is de batterij bijna aan het einde van de levensduur. Deze moet dan onmiddellijk worden vervangen. Dit signaal zal 7 dagen lang weerklinken vóór de batterij volledig leeg is. Daarna is er geen stroomvoorziening meer.

WAARSCHUWING: Indien het led-lampje niet om de minuut knippert, betekent dit dat de batterij leeg is.

BELANGRIJK: Voer na het vervangen van de batterij opnieuw een functiecontrole uit.

Vervangingsdatum:

De rookmelder dient na 10 jaar vervangen te worden.

Vluchtplan

Het is raadzaam met alle huisbewoners samen een vluchtplan uit te werken. Houd er rekening me dat in geval van brand deze vluchtweg niet door objec - ten belemmerd mag zijn. Bovendien moet de vluchtweg de snelste én veiligste weg naar buiten zijn.

Reiniging

De rookmelder dient regelmatig te worden gezui- verd van stof. Dit kunt u met een stofzuiger doen. Zuig het stof aan alle kanten van de rookmelder weg. Het product dient met een droge en pluis- vrije, of met een vochtige, doek te worden gerei- nigd. Gebruik geen scherpe schoonmaakmiddelen of chemicaliën (oplosmiddel, benzine enz.)

Afvalverwijdering

Aan het einde van de levensduur van dit product mag het niet met het normale huisvuil worden verwijderd. Het product dient naar een verzamelcentrum voor elektrische en elektronische apparaten te worden gebracht.

Vraag bij uw gemeentehuis naar de mogelijkheden voor het milieuvriendelijk en aangepast verwijderen van dit product.

De batterijen dienen aan het einde van de levensduur bij het verzamelcentrum van uw gemeente, of in een batterijvakhandel, te worden ingeleverd.

Garantie en service

Wij verlenen een waarborg van 5 jaar op dit artikel. Reparaties mogen enkel door een geautoriseerde vakhandel worden uitgevoerd.

Beschadigingen door onrechtmatig onderhoud of door het niet in acht nemen van de bedieningshandleiding en ook slijtageonderdelen zijn niet in de waarborg inbegrepen.

Serviceadres:

72074 Tübingen · Duitsland

Servicetel: +49 (0) 18 05 - 72 07 4-1

(14 cent/min. vanuit het Duitse vaste net)

Conformiteitsverklaring

Overeenstemmend met de volgende Europese richtlijnen werd het CE-merkteken aangebracht: 2004/108/EG EMC-richtlijn
