BR 5232 - Czujnik dymu BRENNENSTUHL - Bezpłatna instrukcja obsługi

Typ produktu	Interkomunikacyjny czujnik dymu 230 V
Marka	Brennenstuhl
Model	BR 5232
Certyfikacja	EN 14604
Typ ochrony	IP 20
Zasilanie	230 V sieć
Bateria zapasowa	9 V DC (cynkowo-węglowa lub alkaliczna)
Czas pracy baterii zapasowej	Minimum 1 rok
Głośność alarmu	85 dB w odległości 3 m
Maksymalna liczba w sieci	12 czujników
Maksymalna długość kabla między urządzeniami	40 m
Temperatura pracy	0 °C do 40 °C
Wilgotność względna powietrza	10% do 90%
Główne funkcje	Fotoelektryczne wykrywanie dymu, alarm dźwiękowy, tryb cichy (10 min), test działania, łączenie w sieć przewodową
Konserwacja	Cotygodniowy test, wymiana baterii w przypadku krótkiego sygnału dźwiękowego co minutę
Czyszczenie	Regularne odkurzanie, sucha lub wilgotna ściereczka (bez środków chemicznych)
Gwarancja	5 lat
Obsługa klienta	+49 (0) 18 05 - 72 07 4-1
Zalecany okres użytkowania	10 lat
Instalacja	Na suficie, 30 cm od ścian i narożników, unikać miejsc bez cyrkulacji powietrza

Często zadawane pytania - BR 5232 BRENNENSTUHL

Gdzie zainstalować czujnik dymu BR 5232?

Zainstaluj czujnik na suficie, najlepiej na środku pomieszczenia, co najmniej 30 cm od ścian i narożników. Unikaj miejsc bez cyrkulacji powietrza (przy meblach, zasłonach) oraz pomieszczeń wilgotnych, zakurzonych lub o ekstremalnych temperaturach. Dla optymalnej ochrony umieść czujnik na każdym piętrze i w każdym pokoju.

Jak przeprowadzić test działania?

Naciśnij przycisk testu na 10 sekund. Rozlegnie się głośny pulsacyjny sygnał alarmowy (85 dB), a dioda LED szybko miga. Zwolnij przycisk, aby zatrzymać alarm. Wykonuj ten test co tydzień.

Co zrobić w przypadku fałszywego alarmu?

Krótko naciśnij przycisk test/tryb cichy, aby wyłączyć alarm. Czujnik przejdzie w tryb cichy na około 10 minut, ze zmniejszoną czułością. Aby przedłużyć ten czas, naciśnij ponownie.

Jak wymienić baterię w BR 5232?

Obróć obudowę w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zdjąć. Odłącz starą baterię od klipsa, a następnie podłącz nową baterię 9 V (zalecana alkaliczna), przestrzegając polaryzacji. Włóż baterię do komory i zamontuj obudowę. Po wymianie przeprowadź test działania.

Czy czujnik może być połączony z innymi urządzeniami?

Tak, do 12 czujników BR 5232 może być połączonych za pomocą białego kabla, z maksymalną długością 40 m między urządzeniami. Okablowanie powinno być wykonane przez wykwalifikowanego specjalistę.

Jaka jest żywotność czujnika?

Czujnik dymu należy wymienić po 10 latach użytkowania. Bateria zapasowa ma czas pracy co najmniej 1 roku w normalnych warunkach.

Jak wyczyścić czujnik dymu?

Użyj odkurzacza do odpylenia wszystkich stron czujnika. Możesz również przetrzeć suchą, niestrzępiącą się szmatką lub lekko wilgotną. Nigdy nie używaj środków chemicznych ani rozpuszczalników.

Co oznacza krótki sygnał dźwiękowy co minutę?

Oznacza to, że bateria zapasowa jest słaba i należy ją niezwłocznie wymienić. Ostrzeżenie trwa około 7 dni, zanim bateria całkowicie się rozładuje.

Czy czujnik działa na zasilaniu sieciowym czy bateryjnym?

BR 5232 to interkomunikacyjny czujnik dymu zasilany sieciowo 230 V. Posiada baterię zapasową 9 V, która przejmuje działanie w przypadku awarii zasilania.

Jakich warunków instalacji należy unikać?

Unikaj kuchni (para z gotowania), łazienki (wilgotność >90%), garaży (silniki), zakurzonych pomieszczeń, miejsc z silnym ruchem powietrza, pomieszczeń o ekstremalnych temperaturach (0-40°C) oraz obszarów z dużą ilością owadów. Unikaj również montażu bliżej niż 30 cm od opraw sufitowych z regulacją.

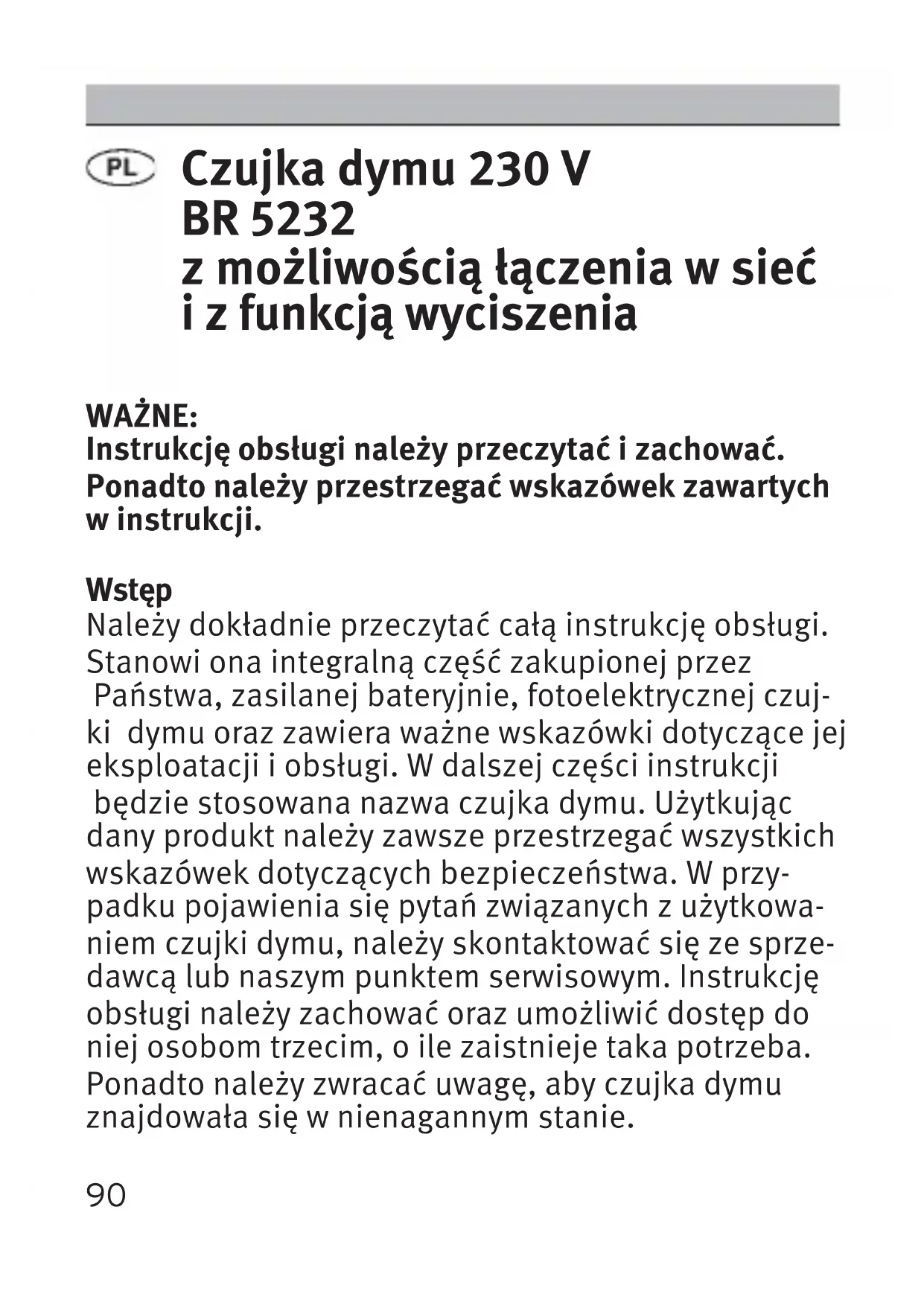

INSTRUKCJA OBSŁUGI BR 5232 BRENNENSTUHL

z możliwością łączenia w sieć i z funkcją wyciszenia

WAŻNE:

Instrukcję obsługi należy przeczytać i zachować.

Ponadto należy przestrzegać wskazówek zawartych w instrukcji.

Wstep

Należy dokładnie przeczytać całą instrukcję obsługi. Stanowi ona integralną część zakupionej przez Państwa, zasilanej bateryjnie, fotoelektrycznej czujki dymu oraz zawiera ważne wskazówki dotyczące jej eksploatacji i obsługi. W dalszej części instrukcji będzie stosowana nazwa czujka dymu. Użytkując dany produkt należy zawsze przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. W przypadku pojawienia się pytań związanych z użytkowanie czujki dymu, należy skontaktować się ze sprzedawcą lub naszym punktem serwisowym. Instrukcję obsługi należy zachować oraz umożliwiać dostęp do niej osobom trzecim, o ile zaistnieje taka potrzeba. Ponadto należy zwracać uwagę, aby czujka dymu znajdowała się w nienagannym stanie.

Dane techniczne

Urządzenie: BR 5232

Certyfikaty: EN 14604

Stopień ochrony: IP 20

Bateria rezerwowa: 9 V DC bateria węglo -

wo-cynkowa (IEC 6F22) /

bateria alkaliczna

(IEC 6LR61) lub MN1604

W przypadku przerwy w

zasilaniu prądem

bateriazasilaczujkę

przez co najmniej 1 rok

Prąd maks.: < 20 mA (alarm)

Temperatura otoczenia: 0 °C – 40 °C

Względna wilgotność

powietrza: 10 %- 90 %

Głośność sygnalizatora

dźwiękowego: 85 dB (pomiar z odległo-

ści 3 m)

Żywotność baterii: min. 1 rok

łączenie w sieć: maks. 12 czujek dymu

przy maks. długości

kabla 40 m pomiędzy

poszczególnymi

urządzeniami

Wybór miejsca montażu

WSKAZÓWKA: W mieszkaniu lub budynku zaleca się montaż większej ilości czujek dymu. W celu zapewnienia minimalnej ochrony w budynku wielokondyg-nacyjnym zaleca się zainstalowanie po jednej czujce dymu na piętrze.

OSTRZEŻENIE: Czujkę dymu należy zamontować w miejscu prowadzącym do pomieszczeń sypialnych (schody, korytarz, hol itp.). Należy zwrócić uwagę, aby czujka była dobrze słyszalna w sypialniach. W przypadku wyboru niezbyt korzystnego miejsca montażu, czujka dymu może okazać się nieskuteczną w razie pożaru. Może to skrócić czas konieczny na znalezienie się w bezpiecznym miejscu i tym samym uratowanie życia.

RADA:

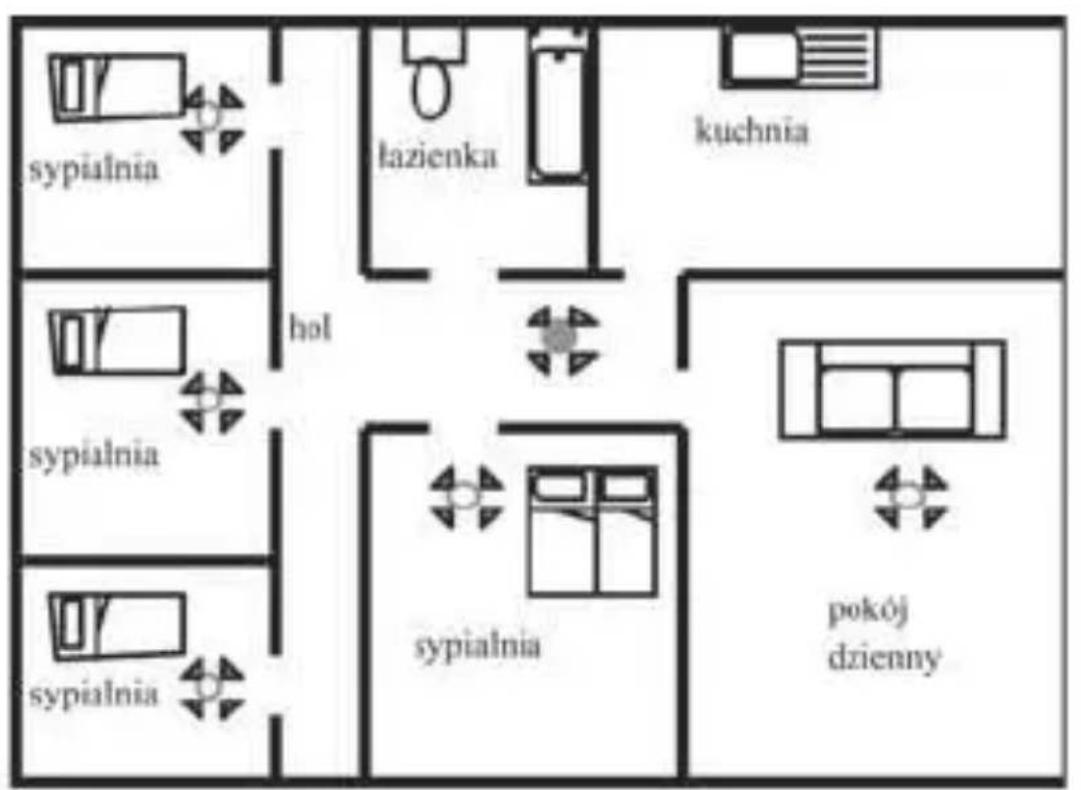

Aby być pewnym, że wybrane miejsce jest korzystne pod względem akustyki, należy uruchomić alarm testowy.

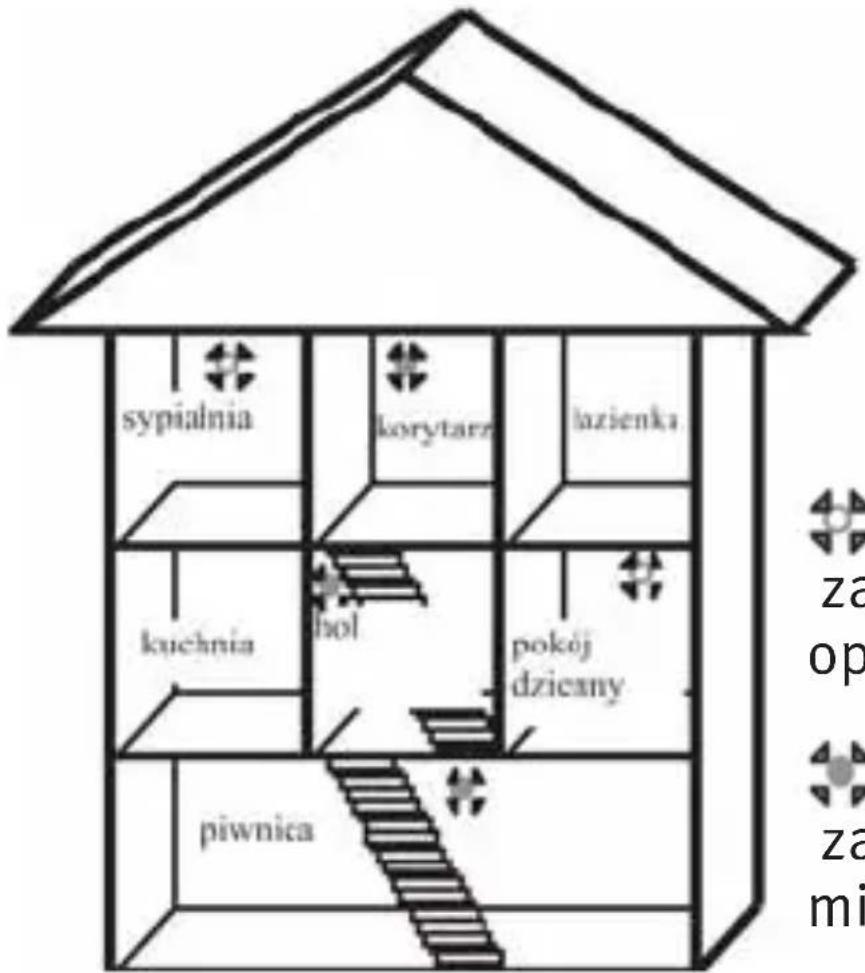

W celu uzyskania większej ochrony i efektywnego ostrzegania, czujkę dymu powinno się zainstalować w każdym pomieszczeniu mieszkalnym i piwnicznym. Montaż czujki w wymienionych poniżej pomieszczeniach i miejscach może stwarzać określone problemy.

sypialnia korytarz lazienka kuechnia hol pokój dzieany piwnica za op za mi

Czujka dymu zapewniająca optymalnąochronę

Czujka dymu zapewniająca minimalnaochronę

sypialnia lazienka kuchnia hol sypialnia sypialnia sypialnia pokój dzienny

Miejsce / typ pomieszczenia Przyczyna

Kuchnia / łazienka Opary powstające podczas gotowania oraz wilgoć (wilgotność powietrza 90 %).

Garaże Silniki spalinowe (samochody itp.).

Pomieszczenia Wilgoć pochodząca z suszarni, wilgotne para, itp. (wilgotność powietrza 90 %).

Pomieszczenia, w Czujniki pomiarowe czujki dymu których występuje mogą się szybko zabrudzić. kurz (pył)
Miejsca, w których Ruch powietrza, którego źródłem panuje duży ruch są wentylatory, otwarte okna, powietrza wywietrzniki itp.
Pomieszczenia, Pomieszczenia z temperaturami w których panują poniżej 0 °C lub powyżej 40 °C. ekstremalne temperatury
Pomieszczenia, Czujniki pomiarowe czujki dymu w których mogą się szybko zabrudzić. występuje duża ilość owadó

Pomieszczenia Czujka dymu nie może odróżnić dla palaczy dymu papierosowego /

fajkowego od dymu, jaki powstaje podczas pożaru.

W pomieszczeniach znajduje się kilka miejsc, na które powinno się zwrócić uwagę podczas montażu.

Miejsce Opis

Montaż na suficie Czujkę dymu zamontować na suficie w centralnym położeniu.

WAŻNE: Unikać obszarów, w których nie ma obiegu powietrza, np. w pobliżu parapetu okiennego, zaston, mebli itp.

Zachować 30 cm odstęp. Czujkę dymu zamontować w odległości 30 cm od ścian i narożników.

W razie pożaru utrudnia to ruch dymu, a czujka alarmuje dopiero przy bardzo silnej koncentracji dymu. Ponadto unikać montażu czujki w pobliżu opraw przysufitowych (np. systemy oświetlenia halogenowego, świetlówki), szczególnie z funkcją ściemniania.

30 cm

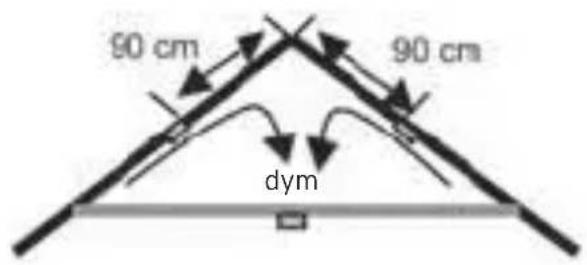

Skosy dachowe W pomieszczeniach z dachami skośnymi i szczytowymi czujkę dymu montować w odległości 90 cm od najwyższego punktu, ponieważ pod skosem / szczytem nie występuje ruch powietrza. Skutkiem tego jest zbyt późne wykrycie dymu.

90 cm 90 cm dym

WSKAZÓWKA:

Idealnym miejscem montażu jest belka wiązania dachowego.

Instalacja i uruchomienie czujki dymu

WSKAZÓWKA: Dołączony materiał mocujący nadaje się do stropów betonowych. W przypadku innych rodzajów podłoży należy zakupić odpowiedni materiał mocujący, dostępny w sklepach branżowych.

WSKAZÓWKA: Wyłączenie alarmu możliwe jest tylko poprzez wyjęcie baterii z zacisku.

Czujka dymu zasilana jest z baterii i nie wymaga dodatkowego źródła zasilania.

Funkcja wyciszenia

Aby wyłączyć fałszywy alarm, należy nacisnąć przycisk TEST / WYCISZENIE. Urządzenie przechodzi automatycznie na niższy poziom czułości. Pozwala to na wstrzymanie fałszywych alarmów przez ok. 10 minut, innymi stowy urządzenie zostało wyciszone. Po upływie czasu, w którym czujka znajdowała się w stanie wyciszenia, urządzenie przełącza się automatycznie na normalną czułość. Jeżeli chcą Państwowydłużyć czas wyciszenia czujki, należy ponownie nacisnąć przycisk TEST / WYCISZENIE.

Łączenie w sieć

Czujkę dymu można łączyć z innymi czujkami Brennenstuhl BR 5232. Możliwe jest łączenie w sieć maks. 12 czujek dymu za pomocą białego kabla.

Montaż czujki dymu

Uwaga: Czujka dymu pracuje w zależności od sieci. Wykonanie okablowania według aktualnych przepisów dla instalacji elektrycznych należy zlecić wykwalifikowanemu specjaliście. Zastosowany obwód elektryczny musi stanowić podłączoną na stałe linię, której zwykły użytkownik niechcąco nie jest w stanie rozłączyć. Stosować tylko dopuszczone przewody.

Wykonując okablowanie należy kierować się poniższym rysunkiem. Bieguny do podłączenia znajdą Państwo z boku każdej czujki dymu BR 5232.

Wymiana / zakładanie baterii Czynność Opis

Zdejmowanie Aby wyjąć baterię, należy prze- obudowy kręcić obudowę w kierunku prze- ciwnym do ruchu wskazó wek ze- gara.Wtensposóbzdejmujemy obudowę, uzyskując tym samym swobodny dostęp do baterii.

Wyjmowanie Wyjąć baterię z komory. starej baterii Odczepić zacisk baterii od przyłączy baterii.

Podłączanie WAŻNE: Baterię należy nowej baterii podłączyć do zacisku w czujce dymu, zwracając uwagę na prawidłowe ułożenie biegunów.

Zakładanie baterii Podłączoną baterię włożyć do komory.

Kontrola / test funkcji Czynność Opis

Przeprowadzanie testu funkcji przeprowadzać raz w tygodniu.	WAŻNE: Test funkcji należy
	Przytrzymać przez 10 sekund wciśnięty przycisk testu funkcji.
	Po tym czasie emitowany jest głośny, pulsujący dźwięk alarmu, który ustaje po zdjęciu palca z przycisku funkcyjnego. Podczas testu funkcji szybko zapala się dioda LED.
	Nazwa Funkcja
	Przycisk Po naciśnięciu funkcyjny przeprowadzany jest test funkcji.
	Dioda LED Sygnalizuje gotowość do pracy.

Konserwacja

Czujka dymu w dużej mierze nie wymaga konserwacji (za wyjątkiem wymiany baterii). Pojawienie się krótkiego, powtarzającego się w minutowych odstępach dźwięku oznacza, że bateria znajduje się na wyczerpaniu. Baterię należy

bezzwłocznie wymienić na nową. Sygnał ostrzegawczy będzie emitowany przez kolejne 7 dni, zanim bateria całkowicie się nie rozładuje. Po tym czasie czujka dymu będzie pozbawiona źródła zasilania.

OSTRZEŻENIE:

Jeżeli dioda LED nie miga co minutę, oznacza to wyczerpanie się baterii.

WAŻNE: Po wymianie baterii należy przeprowadzić kontrolę funkcji.

Data wymiany:

Czujki dymu powinno się wymienić na nowe po 10 latach.

Plan ewakuacji

Zaleca się wspólne opracowanie planu ewakuacji razem ze wszystkimi mieszkańcówi domu. Należy się dobrze zastanowić, czy w razie pożaru nie dojdzie do zablokowania wybranej drogi ewakuacyjnej. Poza tym musi to być najszybsza i najbezpieczniejsza droga ucieczki.

Czyszczenie

Czujkę dymu należy regularnie czyścić z kurzu. Można to zrobić przy pomocy odkurzacza. Kurz należy usuwać z każdej strony czujki dymu.

Produkt czyścić suchą, nie pozostawiającą włókien lub wilgotną szmatką. Nie stosować ostrych środków czyszczących lub chemikaliów (rozpuszczalniki, benzynaitp.).

Utylizacja

Po zakończeniu okresu użytkowania produktu nie wolno go wyrzucać do kosza razem ze śmieciami domowymi. Produkt należy oddawać do utylizacji w punktach zajmujących się gromadze- niem i reprocesowaniem urządzeń elektrycznych i elektronicznych. Zasięgnijcie Państwo informacji we właściwym magistracie lub urzędzie gminnym o możliwościach bezpiecznej dla środowiska i prawidłowej utylizacji produktu.

Zużyte baterie należy bezpłatnie oddać w punktach zbiorczych, które funkcjonują w Państwa mieście lub gminie, lub w specjalisym sklepie zajmującym się sprzedażą baterii.

Gwarancja i serwis

Na dany artykuł udzielamy gwarancji na okres 5 lat. Naprawy przeprowadzać tylko za pośrednictwem autoryzowanegosklepu branżowego.

Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej obsługi i nieprzestrzegania instrukcji obsługi, jak również części zużywalnych.

Adres serwisu:

(14 centów / min. z sieci na terenie Niemiec)

Deklaracja zgodności

Na produkcie umieszczono znak CE zgodnie z następującymi dyrektywami europejskimi.

Dyrektywa 2004/108/WE o kompatybilności elektromagnetycznej

Producent:
