BR 5232 - Rökdetektor BRENNENSTUHL - Gratis bruksanvisning och manual

Produkttyp	Anslutningsbar rökdetektor 230 V
Märke	Brennenstuhl
Modell	BR 5232
Certifiering	EN 14604
Skyddstyp	IP 20
Strömförsörjning	230 V nät
Reservbatteri	9 V DC (kol-zink eller alkalisk)
Reservbatteriets livslängd	Minst 1 år
Larmets ljudstyrka	85 dB på 3 m
Maximalt antal i nätverk	12 detektorer
Max kabel mellan enheter	40 m
Arbetstemperatur	0 °C till 40 °C
Relativ luftfuktighet	10 % till 90 %
Huvudfunktioner	Fotoelektrisk rökdetektering, larm, tyst läge (10 min), funktionstest, trådbunden nätverksanslutning
Underhåll	Veckotest, batteribyte vid korta pip varje minut
Rengöring	Regelbunden dammsugning, torr eller fuktig trasa (inga kemikalier)
Garanti	5 år
Kundservice	+49 (0) 18 05 - 72 07 4-1
Rekommenderad livslängd	10 år
Installation	I taket, 30 cm från väggar och hörn, undvik områden utan luftcirkulation

Vanliga frågor - BR 5232 BRENNENSTUHL

Var ska rökdetektorn BR 5232 installeras?

Installera detektorn i taket, helst i mitten av rummet, minst 30 cm från väggar och hörn. Undvik områden utan luftcirkulation (nära möbler, gardiner) och fuktiga, dammiga rum eller rum med extrema temperaturer. För optimalt skydd, placera en detektor per våning och i varje sovrum.

Hur utförs funktionstestet?

Tryck på testknappen i 10 sekunder. Ett starkt pulserande larm (85 dB) hörs och LEDen blinkar snabbt. Släpp knappen för att stoppa larmet. Utför detta test varje vecka.

Vad gör man vid falskt larm?

Tryck kort på test/tyst-knappen för att stänga av larmet. Detektorn går in i tyst läge i cirka 10 minuter med minskad känslighet. Tryck igen för att förlänga tiden.

Hur byter man batteriet på BR 5232?

Vrid höljet moturs för att ta bort det. Koppla bort det gamla batteriet från klämman, anslut sedan ett nytt 9 V-batteri (alkaliskt rekommenderas) med rätt polaritet. Sätt i batteriet i facket och sätt tillbaka höljet. Utför ett funktionstest efter bytet.

Kan detektorn kopplas ihop med andra enheter?

Ja, upp till 12 BR 5232-detektorer kan kopplas ihop med en vit kabel, med max 40 m mellan varje enhet. Kablaget måste utföras av en behörig installatör.

Vad är detektorns livslängd?

Rökdetektorn måste bytas efter 10 års användning. Reservbatteriet har en livslängd på minst 1 år vid normal drift.

Hur rengör man rökdetektorn?

Använd en dammsugare för att damma av alla sidor av detektorn. Du kan också torka med en torr luddfri trasa eller lätt fuktad trasa. Använd aldrig kemiska rengöringsmedel eller lösningsmedel.

Vad betyder ett kort pip varje minut?

Det indikerar att reservbatteriet är svagt och måste bytas omedelbart. Varningen varar i cirka 7 dagar innan batteriet är helt urladdat.

Fungerar detektorn på nätström eller batteri?

BR 5232 är en anslutningsbar rökdetektor som drivs av 230 V nät. Den har ett 9 V reservbatteri som tar över vid strömavbrott.

Vilka installationsförhållanden bör undvikas?

Undvik kök (matlagningsånga), badrum (fukt >90%), garage (motorer), dammiga rum, områden med stark luftrörelse, rum med extrema temperaturer (0-40°C) och områden med mycket insekter. Undvik också montering närmare än 30 cm från taklampor med dimmer.

BRUKSANVISNING BR 5232 BRENNENSTUHL

Läs och bevara denna bruksanvisning.

Observera och följ säkerhetsanvisningarna.

Inledning

Denna bruksanvisning måste läsas noga och i sin helhet. Den ingår i det batteridrivna, foto-elektroniska röklarmet och innehåller viktiga anvisningar för drift och hantering. I fortsättningen kommer denna endast att kallas röklarmet. När denna produkt används måste alltid säkerhetsföreskrifterna följas. Vid frågor beträffande hur röklarmet bör användas, kontakta din återförsäljare eller vårt serviceställe. Bruksanvisningen skall sparas och måste lämnas över till nästa person. Dessutom måste röklarmet bevaras i felfri kondition.

Tekniska data

Apparat:

BR

5232

Certifiering: EN 14604

Skyddsklass: IP 20

Reservbatteri: 9 V DC Karbon-zink

Max. förbrukning: < 20 mA (larm)

Omgivande temperatur: 0°C - 40°C

Relativ luftfuktighet: 10 % - 90 %

Larmets ljudstyrka: 85 dB (på 3 meters

avständ)

Batteriets livslängd: Minimum 1 år

Nätverk: max. 12 röklarm med en

maximal kabellängd av

40 m mellan respektive

apparat

Val av monteringsställe

RÅD: Det rekommenderas att flera röklarm monteras i lägenheten eller i byggnaden.

För minsta skyddsnivå rekommenderas en rökvarnare per etage i flervåningshus.

Sovrum Hall Bad Kõk Entré Vardags rum Källar

Röklarm för optimalt skydd

Röklarm för minimiskydd

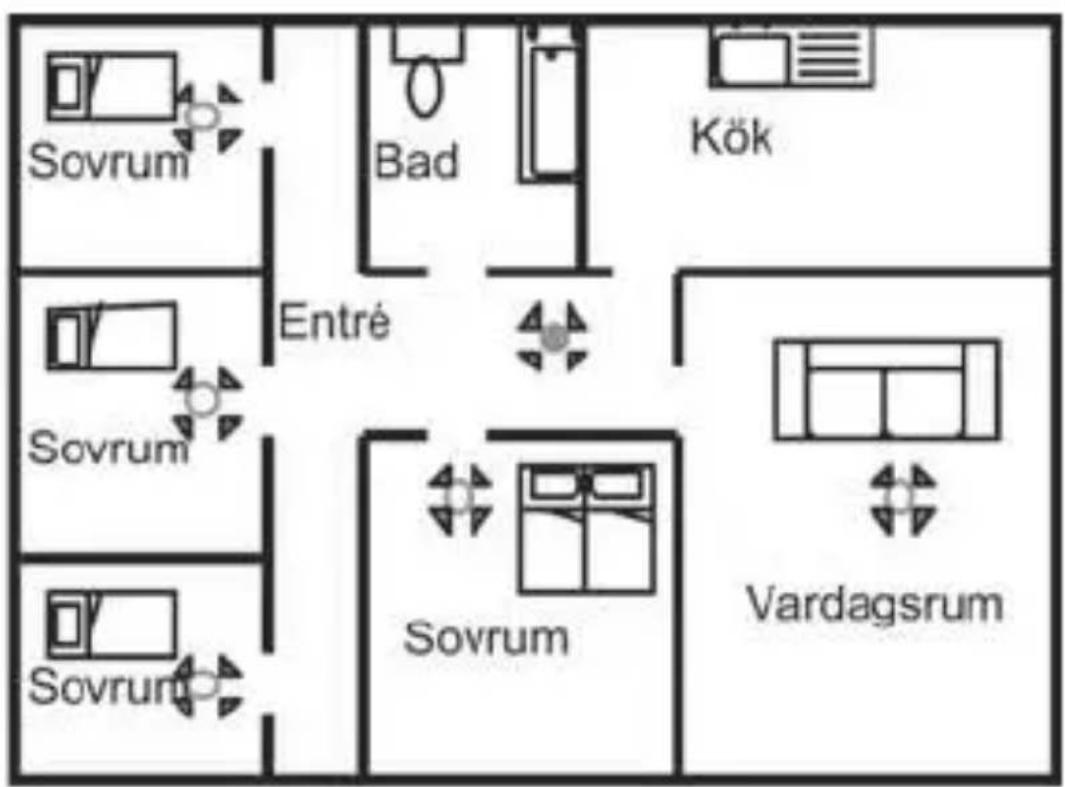

Sovrum Bad Kök Entré Sovrum Sovrum Sovrum Vardagsrum

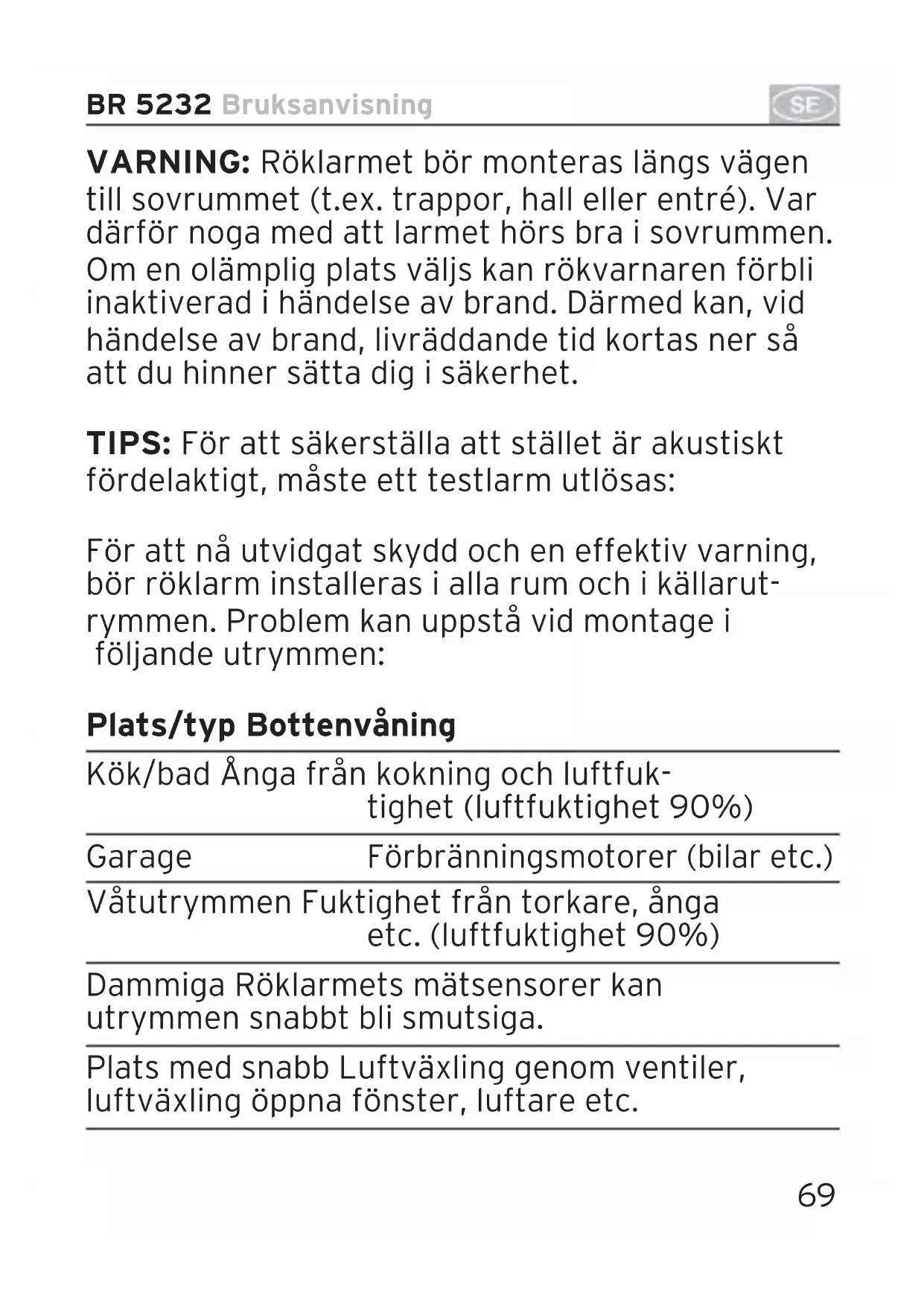

WARNING: Röklarmet bör monteras längs vägen till sovrummet (t.ex. trappor, hall eller entré). Var därför noga med att larmet hörs bra i sovrummen. Om en olämplig plats väljs kan rökvarnaren förbli inaktiverad i händelse av brand. Därmed kan, vid händelse av brand, livräddande tid kortas ner så att du hinner sätta dig i säkerhet.

TIPS: För att säkerställa att stället är akustiskt fördelaktigt, måste ett testlarm utlösas:

För att nå utvidgat skydd och en effektiv varning, bör röklarm installeras i alla rum och i källarutrymmen. Problem kan uppstå vid montage i följande utrymmen:

Plats/typ Bottenvåning

Kök/bad Ånga från kokning och luftfuktighet (luftfuktighet 90%)
Garage	Förbränningsmotorer (bilar etc.)
Våtutrymmen Fuktighet från torkare, ånga etc. (luftfuktighet 90%)
Dammiga Röklarmets mätsensorer kan utrymmen snabbt bli smutsiga.
Plats med snabb Luftväxling genom ventiler, luftväxling öppna fönster, luftare etc.

Utrymmen med Utrymmen med under 0°C eller extrema över 40°C temperaturer

Utrymmen med Röklarmets mätsensorer kan hög snabbt bli smutsiga. insektsförekomst

Rökrum Röklarmet kan inte skilja på cigarett-/piprök och brandrök.

I rummen finns vissa punkter där montering bör övervägas.

Plats Beskrivning

Takmontage Montera rökvarnaren på ett centralt ställe.

VIKTIGT: Områden utan luftväxling bör undvikas, t.ex. i närheten av fönsterbrädor, förhängen, möbler etc. 30 cm avständ bör hållas. Rökvarnaren bör också sitta minst 30 cm från hörn och väggar. Detta hämmar rökens rörelse och röklarmet larmar först när rökkoncentration är mycket hög. Montage i närheten av ta-klampor (t.ex. halogensystem,

30 cm

fluorecerande lampor) särskilt sådana med dimmerfunktion, bör också undvikas.

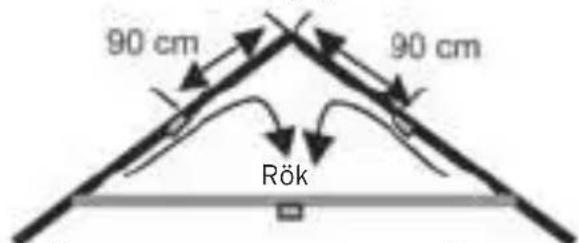

Lutande tak Vid lutande eller spetsiga tak skall röklarmet monteras 90 cm från högsta punkten, eftersom ingen luftcirkulation förekommer i lutningen eller takspetsen. Detta resulterar i att röken upptäcks för sent.

90 cm 90 cm Rök

RÅD: Montage på en takbjälke är idealiskt.

Installation och användning av röklarmet

RÅD: Det bifogade monteringsmaterialet är avsett för betongtak, vid andra material måste lämpligt monteringsmaterial anskaffas från fackhandeln.

RÅD: Larmet kan enkelt stoppas genom att ta ur batteriet.

Rökvarnaren drivs med ett batteri och behöver ingen ytterligare energiförsörjning.

Funktion för ljudlöst

Tryck på Test/ljudlös-knappen för att stänga av ett falsklarm. Apparaten ställs automatiskt om för lägre känslighet. Därmed kan falsklarmet dämpas under 10 minuter, dvs. apparaten är omställd till ljudlös. När ljudlösfunktions-perioden upphör ställer apparaten automatiskt om till normal känslighet. Om du önskar förslänga ljudlös-perioden, tryck återigen på Test-/ljudlös-knappen.

Nätverk

Detta röklarm kan kopplas samman med andra Brennestruhl BR 5232. Nätverkskapaciteten består av upp till 12 röklarm med den vita kabeln.

Montering av röklarmet

OBS: Detta röklarm är nätberoende för driften. Kabeldragningen enligt aktuella föreskrifter skall överlåtas till en kvalificerad fackman. Ström kretsen som används måste vara en fast installerad huvudströmskabel som normalanvändaren inte kan bryta genom oaktsamhet. Använd endast tillåtna kablar.

Orientera dig efter illustrationen för kabeldragningen. Anslutningspolerna finns på sidan av respektive röklarm BR 5232.

Batteribyte/isättning TillvägagångssättBeskrivning

Avlägsna höljet För att ta ut batteriet skall höljet vridas moturs. Därige- nom kan hela höljet tas bort och batteriet blir tillgängligt.

Ta ur det gamla Ta ut batteriet ur batterifacket. batteriet Lossa battericlippen från batteripolerna.

Koppla in det nya VIKTIGT: Batteriets poler batteriet. måste sättas rätt i rökvarnarens battericlip.

Insättning av Lägg det kopplade batteriet i batteriet batterifacket.

Funktionskontroll/test TillvägagångssättBeskrivning

Genomför VIKTIGT: Funktionstesten skall funktionstest utföras på veckobasis. Tryck in knappen för funktionstest i

	10 sekunder. Därefter ljuder en hög pulserande larmton som tystnar när du funktionsknappen släpps.Under funktionstestet blinkar LED-lampan hastigt.
	Beskrivning Funktion
	FunktionsknappVid tryckning utförs en funktionstest
	LED Signalerar att apparaten är redo.

Underhåll

Rökvarnaren är, förutom batteribyte, underhållsfri När en kort ton upprepas en gång i minuten inne- bär detta att batteriet är slut. Detta måste då omedelbart bytas ut. Varningen fortsätter under en period av 7 dagar, tills batteriet är totalt urladdat. Då finns ingen strömförsörjning längre.

WARNING: Om inte LED-lampan blinkar varje minut visar detta att batteriet är tomt.

Rökvarnaren skall bytas ut efter 10 år.

Utrymningsplan

Det rekommenderas att en gemensam utrymningsplan utarbetas i hushållet. Bestäm att denna under inga omständigheter får spärras eller hindras, om en brand skulle bryta ut. Dessutom måste detta vara den snabbaste och säkraste vägen ut i det fria.

Rengöring

Håll röklarmet regelbundet fri från damm. Detta kan göras med dammsugaren. Sug av alla sidor på röklarmet. Torka av produkten med en luddfri eller fuktad trasa. Använd inga starka rengöringsmedel, eller kemikalier (lösningsmedel, bensin etc.)

Avfallshantering

När produkten är förbrukad får den inte kastas i det normala hushållsskräpet.

Produkten skall lämnas vid en uppsamlingsplats för elektriska och elektroniska apparater. Informera dig om möjligheterna för en miljömässig och fackmannamässig avfallshantering för produkten hos kommunen eller stadsdelsförvaltningen.

När batteriet är slut skall det kostnadsfritt lämnas hos staden, kommunen eller batterifackhandeln.

Garanti och service

Vi lämnar 5 års garanti på denna artikel.

Reparation skall endast utföras av auktoriserad fackman.

Skador på grund av felaktigt handhavande, efter att inte ha följt bruksanvisningen såväl som förbrukningsdelar innefattas inte av garantin.

Serviceadress:

(14 Cent/min. från tyska fasta nätet)

EU-konformitetsförklaring

I överensstämmelse med följande europeiska riktlinjer har produkten en CE-symbol:

2004/108/EG EMV-riktlinje

Tillverkare:
