Type de produit	Détecteur de fumée interconnectable 230 V
Marque	Brennenstuhl
Modèle	BR 5232
Certification	EN 14604
Type de protection	IP 20
Alimentation	230 V secteur
Pile de secours	9 V DC (carbone-zinc ou alcaline)
Autonomie de la pile de secours	Minimum 1 an
Volume sonore d'alarme	85 dB à 3 m
Nombre maximal en réseau	12 détecteurs
Longueur de câble max entre appareils	40 m
Température ambiante de fonctionnement	0 °C à 40 °C
Humidité relative de l'air	10 % à 90 %
Fonctions principales	Détection photo-électrique de fumée, alarme sonore, mode silencieux (10 min), test de fonctionnement, mise en réseau filaire
Entretien	Test hebdomadaire, changement de pile en cas de signal sonore court toutes les minutes
Nettoyage	Dépoussiérage régulier à l'aspirateur, chiffon sec ou humide (pas de produits chimiques)
Garantie	5 ans
Service client	+49 (0) 18 05 - 72 07 4-1
Durée de vie recommandée	10 ans
Installation	Au plafond, à 30 cm des murs et coins, éviter zones sans circulation d'air

FOIRE AUX QUESTIONS - BR 5232 BRENNENSTUHL

Où installer le détecteur de fumée BR 5232 ?

Installez le détecteur au plafond, de préférence au centre de la pièce, à au moins 30 cm des murs et des coins. Évitez les zones sans circulation d'air (près de meubles, rideaux) et les pièces humides, poussiéreuses ou avec des températures extrêmes. Pour une protection optimale, placez un détecteur par étage et dans chaque chambre.

Comment effectuer le test de fonctionnement ?

Appuyez sur le bouton de test pendant 10 secondes. Un signal d'alarme pulsatoire fort (85 dB) retentit, et la LED clignote rapidement. Relâchez le bouton pour arrêter l'alarme. Effectuez ce test chaque semaine.

Que faire en cas de fausse alarme ?

Appuyez brièvement sur le bouton test/mode silencieux pour désactiver l'alarme. Le détecteur passe en mode silencieux pendant environ 10 minutes, avec une sensibilité réduite. Pour prolonger ce délai, appuyez à nouveau.

Comment changer la pile du BR 5232 ?

Tournez le boîtier dans le sens contraire des aiguilles d'une montre pour le retirer. Déconnectez l'ancienne pile de son clip, puis connectez une nouvelle pile 9 V (alcaline recommandée) en respectant la polarité. Insérez la pile dans le compartiment et remontez le boîtier. Effectuez un test de fonctionnement après le changement.

Le détecteur peut-il être interconnecté avec d'autres appareils ?

Oui, jusqu'à 12 détecteurs BR 5232 peuvent être reliés via un câble blanc, avec une longueur maximale de 40 m entre chaque appareil. Le câblage doit être réalisé par un professionnel qualifié.

Quelle est la durée de vie du détecteur ?

Le détecteur de fumée doit être remplacé après 10 ans de service. La pile de secours a une autonomie d'au moins 1 an en fonctionnement normal.

Comment nettoyer le détecteur de fumée ?

Utilisez un aspirateur pour dépoussiérer tous les côtés du détecteur. Vous pouvez également essuyer avec un chiffon sec non pelucheux ou légèrement humide. N'utilisez jamais de nettoyants chimiques ou de solvants.

Que signifie un signal sonore court toutes les minutes ?

Cela indique que la pile de secours est faible et doit être remplacée sans délai. L'avertissement dure environ 7 jours avant que la pile ne soit complètement déchargée.

Le détecteur fonctionne-t-il sur secteur ou sur pile ?

Le BR 5232 est un détecteur de fumée interconnectable alimenté par le secteur 230 V. Il dispose d'une pile de secours 9 V qui prend le relais en cas de panne de courant.

Quelles sont les conditions d'installation à éviter ?

Évitez la cuisine (vapeur de cuisson), la salle de bain (humidité >90%), les garages (moteurs), les pièces poussiéreuses, les zones avec fort mouvement d'air, les pièces à température extrême (0-40°C), et les zones avec beaucoup d'insectes. Évitez également le montage à moins de 30 cm des plafonniers avec variateur.

MODE D'EMPLOI BR 5232 BRENNENSTUHL

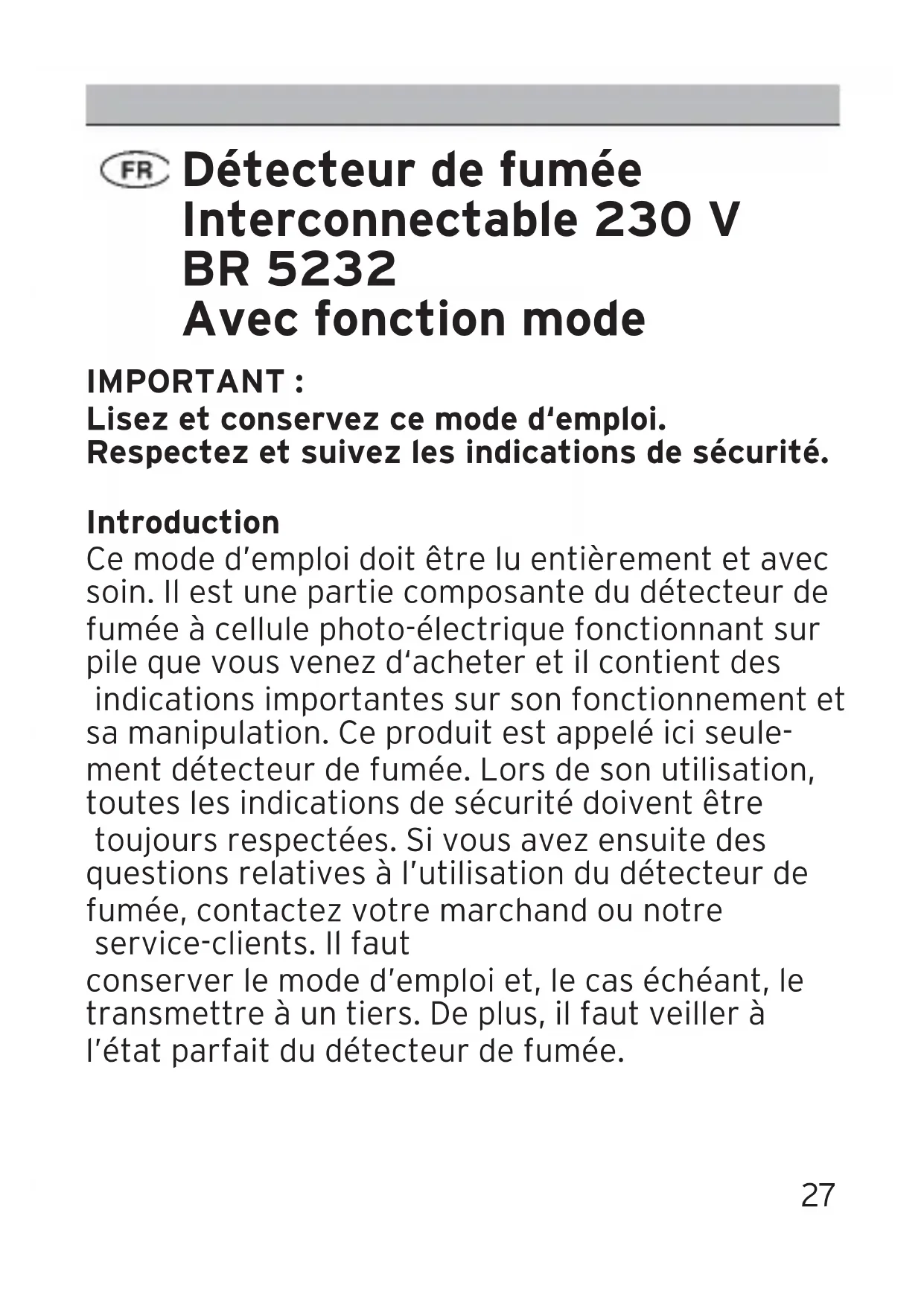

Détecteur de fumée Interconnectable 230 V BR 5232 Avec fonction mode

IMPORTANT :

Lisez et conservez ce mode d'emploi.

Respectez et suivez les indications de sécurité.

Introduction

Ce mode d'emploi doit être lu entièrement et avec soin. Il est une partie composante du détecteur de fumée à cellule photo-électrique fonctionnant sur pile que vous venez d'acheter et il contient des indications importantes sur son fonctionnement et sa manipulation. Ce produit est appelé ici seulement détecteur de fumée. Lors de son utilisation, toutes les indications de sécurité doivent être toujours respectées. Si vous avez ensuite des questions relatives à l'utilisation du détecteur de fumée, contactez votre marchand ou notre service-clients. Il faut

conserver le mode d'emploi et, le cas échéant, le transmettre à un tiers. De plus, il faut veiller à l'état parfait du détecteur de fumée.

Caractéristiques techniques

Appareil : BR 5232

Marque de contrôle : EN 14604

Type de protection : IP 20

Pile de réserve : 9 V DC carbone zinc

(IEC 6F22)/ pile

alcaline (IEC 6LR61) ou

MN1604 En cas de pan -

ne de secteur, la pile se

charge du fonctionne-

ment pour min. 1 an

Courant max.: < 20 mA (alarme)

Température ambiante : 0°C - 40°C

Humidité relative de l'air : 10 %- 90 %

Volume générateur

de signaux : 85 dB (3 m de distance)

Longévité de la pile : Min. 1 an

Mise en réseau : max. 12 détecteurs de

fumée avec une lon-

gueur de câble de 40 m

max. entre chaque

appareil

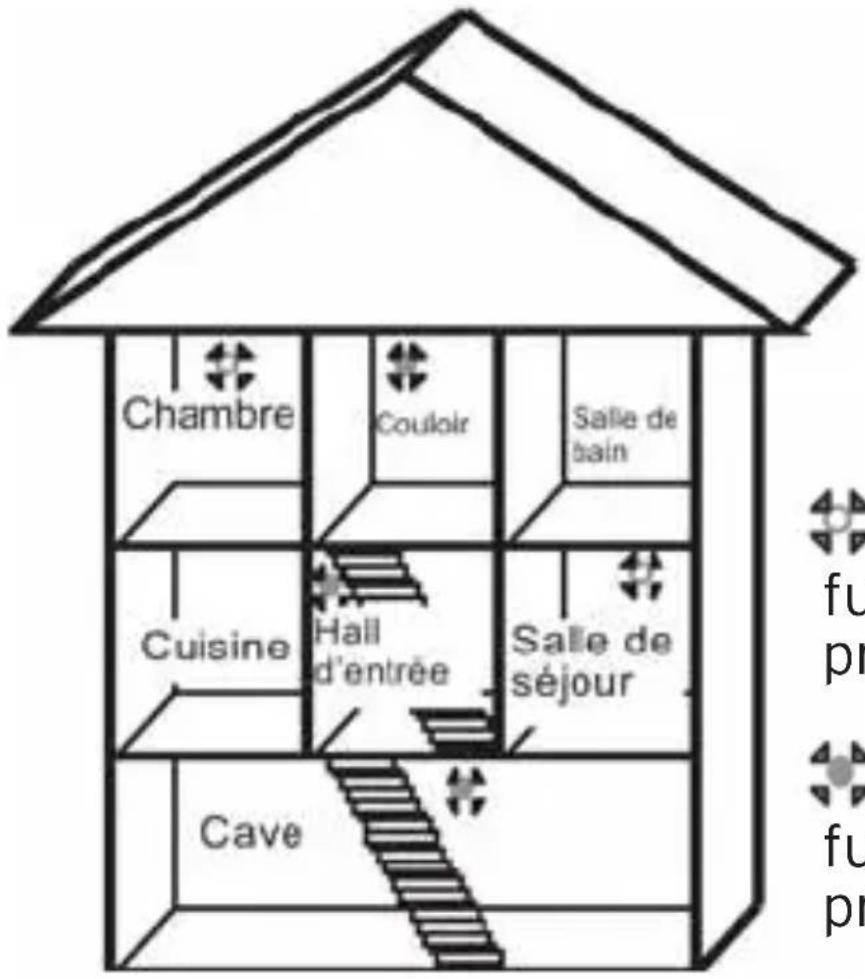

Choix du lieu de montage

INDICATION : il est recommandé de monter plusieurs détecteurs de fumée dans l'appartement ou le bâtiment. Pour obtenir une protection minimale, il convient d'installer un détecteur de fumée par étage dans les bâtiments à plusieurs étages.

Chambre Couloir Salle de bain Cuisine Hall d'entrée Salle de séjour Cave fu pr fu pr

Décteur de fumée pour une protection optimale

Détecteur de fumée pour une protection minimale

Chambre Salle de bain Cuisine Hall d'entrée Chambre Chambre Chambre Salle de séjour

AVERTISSEMENT : le détecteur de fumée doit être monté sur le parcours vers les chambres à coucher (escaliers, couloir, hall d'entrée etc.). Il faut veiller à ce que celui-ci soit bien audible aussi dans les chambres à coucher. Si l'endroit choisi est défavorable, le détecteur de fumée peut être grandement inefficace en cas d'incendie, ce qui peut réduire ainsi le temps sauveur important pour se mettre en sécurité.

CONSEIL : pour s'assurer que le lieu choisi est favorable acoustiquement, il faut déclencher une alarme test.

Pour obtenir une protection étendue et un avertissement efficace, il est recommandé d'installer un détecteur de fumée dans chaque pièce d'habitation et cave. Le montage peut causer des problèmes dans les pièces et lieux de montage suivants :

Lieu/Type Raison

Cuisine/Salle Vapeur de cuisson et humidité de bain (Humidité de l’air 90%)

Garages Moteurs à combustion(Voiture etc.)

Pièces humides Humidité de séchoirs, vapeur etc. (Humidité de l'air 90%)

Pièces Les capteurs de mesure du poussiéreuses détecteur de fumée peuvent s'encrasser très rapidement.

Lieux avec fort Mouvement d'air par mouvement d'air ventilateurs, fenêtres ouvertes, aérateurs etc.

Pièces avec Pièces en-dessous de 0°C ou températures au-dessus de 40°C extrêmes

Pièces avec Les capteurs de mesure du grande arrivée détecteur de fumée peuvent d'insectes s'encrasser très rapidement.

Chambre de Le détecteur de fumée ne peut fumeur pas distinguer entre la fumée de cigarettes / pipes et la fumée résultant d'un incendie.

Dans les pièces, il y a certains points à respecter pendant le montage.

Lieu

Montage au plafond

Description

Monter le détecteur de fumée dans une position centrale au plafond.

IMPORTANT : il faut éviter les zones dans lesquelles il n'y a aucune circulation d'air, par exemple à proximité de banquettes, rideaux, meubles, etc. Respecter une distance de 30 cm. Le détecteur de fumée doit être monté à 30 cm de distance des murs et coins. Ceci empêche le mouvement de fumée en cas d'incendie et le détecteur de fumée alarme seulement quand la concentration de fumée est très forte. Eviter également le montage à proximité de plafonniers (par exemple système halogène, tubes fluorescents) en particulier avec fonction de variateur de lumière.

30 cm

Versant du toit Dans les zones avec toits ob- liques et pointus, monter le détecteur de fumée à 90 cm du

point le plus haut, car il n'y a aucun mouvement d'air dans l'inclinaison / la pointe. Ceci a pour conséquence que la fu-mée est reconnue trop tard.

90 cm 90 cm Fumée

INDICATION :

Le montage sur une poutre du toit est l'idéal.

Installation et mise en service du détecteur de fumée

INDICATION : le matériel de fixation fourni est approprié pour les plafonds en béton. Pour d'autres supports, il faut acheter un matériel de fixation correspondant dans le commerce spécialisé.

INDICATION : une alarme peut être arrêtée seulement par la séparation de la pile du clip pile.

Le détecteur de fumée est alimenté par une pile et ne nécessite aucune alimentation de tension supplémentaire.

Fonction mode silencieux

Appuyez sur le bouton de test / mode silencieux pour arrêter une fausse alarme. L'appareil est réglé automatiquement sur un niveau de sensibilité inférieur. Les fausses alarmes peuvent être contenues ainsi sur un délai d'env. 10 minutes, c.-à-d. que l'appareil est passé en mode silencieux. Après expiration du temps de mode silencieux, l'appareil revient automatiquement à la sensibilité normale. Si vous voulez prolonger le mode silencieux, appuyez de nouveau sur le bouton test / mode silencieux.

Mise en réseau

Ce détecteur de fumée peut être relié à d'autres Brennenstuhl BR 5232. Cette mise en réseau de jusqu'à 12 détecteurs de fumée est possible avec le câble blanc.

Montage du détecteur de fumée

Attention : le fonctionnement de ce détecteur de fumée est dépendant du réseau. Le câblage selon les consignes actuelles pour les installations électriques doit être confié à un professionnel qualifié. Le circuit électrique utilisé doit être une ligne de position fixe et activée, que l'utilisateur normal ne peut pas désactiver par erreur.

Utiliser uniquement des fils autorisés.

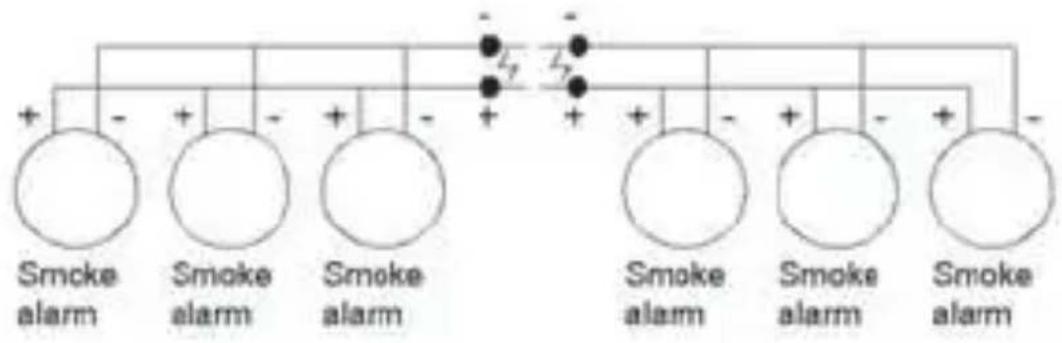

Pour le câblage, merci de vous orienter à l'illustration ci-dessous. Vous trouverez les pôles de raccordement sur le côté de chaque détecteur de fumée BR 5232

Changement / Insertion de la pile Activité Description

Retirer le boitier Pour ôter une pile, tourner le boitier dans le sens contraire des aiguilles d'une montre. Ceci permet de retirer le boitier et d'accéder librement à la pile.

Retirer l'ancienne Retirez la pile du compartiment pile à pile. Détachez le clip pile des bornes de la pile.

Raccorder la IMPORTANT : la pile doit être nouvelle pile raccordée correctement au clip pile du détecteur de fumée en respectant la polarité.

Insérer la pile Insérez la pile raccordée dans le compartiment à pile.

Contrôle / test de fonctionnement Activité Description

Exécuter le test de IMPORTANT : le test de fonctionnement fonctionnement doit être effectué chaque semaine. Appuyer le bouton de test de fonctionnement pendant 10 sec. Un signal d’alarme pulsatoire fort retentit, qui se tait ensuite après le relâchement du bouton. Pendant le test de fonctionnement, la LED clignote rapidement.

	Désignation	Fonctionnement
	Bouton de test	Un test de fonctionnement est exécuté par pression
	LED Signale que l’alarme est opérationnelle

Entretien

Le détecteur de fumée ne nécessite pas d'entre- tien particulier, à l'exception du changement de

pile. L'apparition d'un court signal retentissant chaque minute indique la fin de vie de la pile. Cette dernière doit être remplacée sans délais. Cet avertissement persiste pendant une période de 7 jours, avant que la pile ne soit entièrement déchargée. Ensuite, il n'y a plus aucune alimentation de tension.

AVERTISSEMENT : si la LED ne clignote pas chaque minute, alors la pile est vide.

IMPORTANT : après un changement, il faut exécuter un contrôle de fonctionnement.

Date de changement : Les détecteurs de fumée devraient être renouvelés après 10 ans de service.

Plan de fuite

Il est recommandé d'élaborer un plan de fuite ensemble avec tous les habitants de la maison. Réfléchissez bien si, en cas d'incendie, cette issue de secours n'est bloquée par des obstacles en aucune circonstance. En outre, cette issue doit être la voie la plus rapide et la plus sûre vers l'extérieur.

Nettoyage

Il faut dépoussiérer le détecteur de fumée régulièrement. Pour cela, vous pouvez utiliser l'aspirateur. Aspirez tous les côtés du détecteur de fumée. Le produit doit être nettoyé avec un chiffon sec ne peluchant pas ou un chiffon humide. N'utilisez pas de nettoyants puissants ou de produits chimiques (solvants, essence etc.).

Traitement des déchets

A la fin de sa vie, votre produit ne doit pas être jeté dans les ordures ménagères normales. Le produit doit être rapporté dans un lieu de collecte pour le traitement des appareils électriques et électroniques. Renseignez-vous auprès de votre administration municipale ou communale sur les possibilités de traitement des déchets conformes aux normes en vigueur et respectueuses de l'environnement pour ce produit.

A la fin de leur vie, les piles sont à remettre gratuitement dans les lieux de collecte de votre ville, commune ou dans le magasin de piles.

Garantie et service-clients

Nous offrons une garantie de 5 ans pour cet article. Les réparations doivent être exécutées unique-

ment par l'intermédiaire du commerce spécialisé autorisé à cet effet.

Endommagement dû à une manipulation non-conforme, non-respect du mode d'emploi ainsi que pièces d'usure sont exclus de la garantie.

Adresse du service-clients :

Téléphone : +49 (0) 18 05 - 72 07 4-1

(14 cents/min. depuis un téléphone fixe en Allemagne)

Déclaration de conformité

Le marquage CE a été apposé en accord avec les directives européennes suivantes :
