BRUKSANVISNING RM L 3100 BRENNENSTUHL

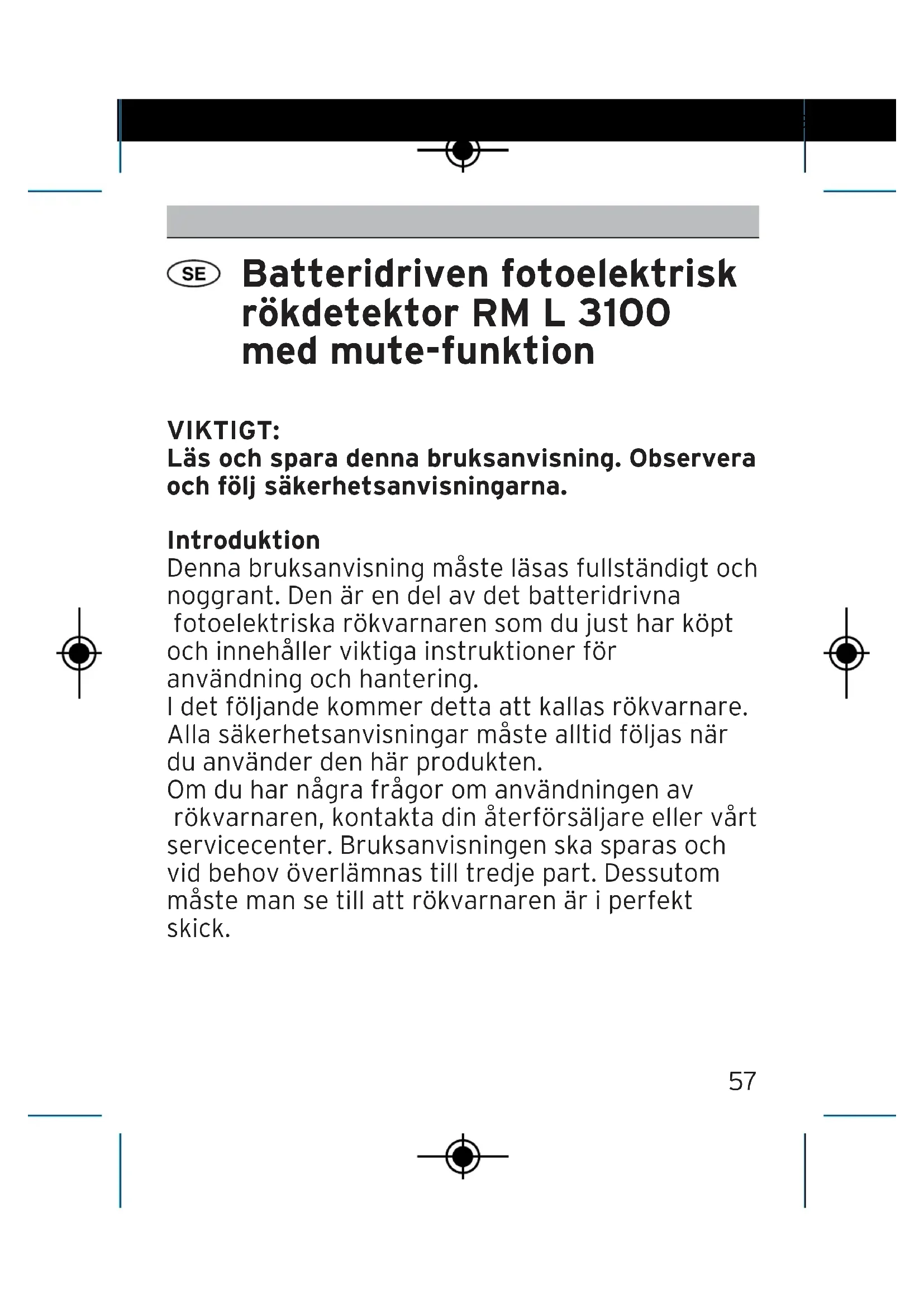

0786-CPR-21504 EN 14604:2005 VDS3131:2010-05 DOP-BRT-0011 Rilevatore di fumo Protezione antincendio 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_Rauchwar57 Batteridriven fotoelektrisk rökdetektor RM L 3100 med mute-funktion VIKTIGT: Läs och spara denna bruksanvisning. Observera och följ säkerhetsanvisningarna. Introduktion Denna bruksanvisning måste läsas fullständigt och noggrant. Den är en del av det batteridrivna fotoelektriska rökvarnaren som du just har köpt och innehåller viktiga instruktioner för användning och hantering. I det följande kommer detta att kallas rökvarnare. Alla säkerhetsanvisningar måste alltid följas när du använder den här produkten. Om du har några frågor om användningen av rökvarnaren, kontakta din återförsäljare eller vårt servicecenter. Bruksanvisningen ska sparas och vid behov överlämnas till tredje part. Dessutom måste man se till att rökvarnaren är i perfekt skick. 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_RauchwarTekniska data Anordning: RM L 3100 VDS-igenkänning: DIN EN 14604/VDS + Q-Label/G216044 Användningsområde: enligt DIN 14676 Ljudljud: 85 dB (3 m avstånd) Strömförsörjning: inbyggt litiumbatteri på 3 V DC Batterilivslängd: 10 år Omgivningstemperatur: 0 °C till 39 °C Skyddsklass: IP 20 Val av installationsplats Installationsplatserna för rökvarnare regleras bindande i tillämpningsstandarden DIN EN 14676 som gäller för Tyskland.

1. För ett heltäckande skydd ska rökvarnare

installeras i alla rum, korridorer, förrådsutrymmen, källare och förrådsutrymmen. Det kan vara nödvändigt att installera mer än en rökvarnare, särskilt om korridoren är längre än 15 meter. I rum som är större än 60 m

eller korridorer som är längre än 10 m rekommen deras användning av flera rökdetektorer.

2. Du bör åtminstone uppfylla minimiskyddet och

utrusta varje sovrum och barnrum samt korridorer som fungerar som utrymningsvägar med en rökvarnare.

Bruksanvisning RM L 3100 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_Rauchwar3. För optimalt skydd bör du installera minst en rökvarnare i alla rum och korridorer.

4. Eftersom rök stiger uppåt måste rökvarnare

alltid monteras i taket, om möjligt mitt i rummet i horisontellt läge. Enligt DIN EN 14676 måste det vara minst 0,5 m avstånd till alla möbler i taket och till väggarna.

5. Installera inte i taket (minst 30-50 cm

nedanför), inte i närheten av luftschakt och inte i starka drag. Monteringsplatser att undvika

1. Installera inte rökdetektorer i dragbenägna

områden, t.ex. nära luftkonditionering och ventilationsintag.

2. I badrum, duschrum eller rum där temperaturen

överstiger 39 °C eller sjunker under 0 °C.

3. Inte i takets topp, eftersom rökfri luft skulle

kunna ansamlas i händelse av brand.

4. I kök, garage, tvättstugor eller pannrum kan

matlagningsrök, fordonsavgaser, damm och fukt utlösa ett falsklarm.

5. I mycket dammiga eller smutsiga områden.

Smuts och damm kan samlas i rökvarnaren och försämra funktionssäkerheten.

6. På ett avstånd av mindre än 1,50 m från

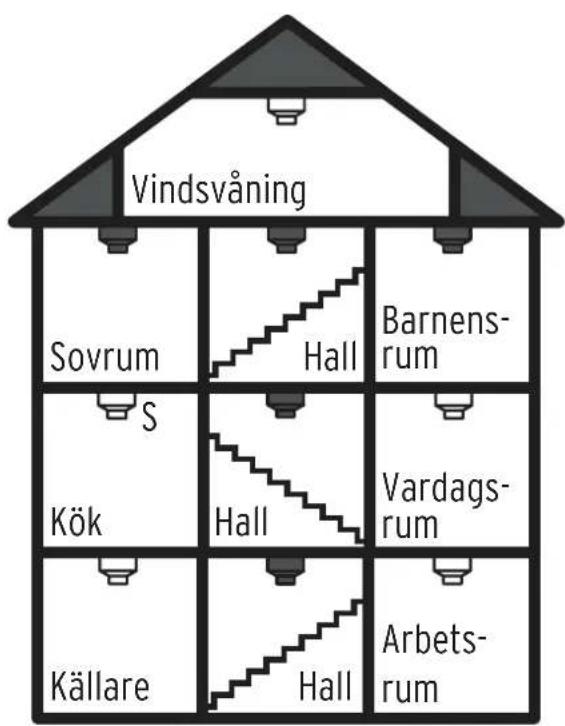

Lägsta skydd En rökdetektor per våningsplan i korridor, barnrum och sovrum. Optimalt skydd Alla gemensamma rum. Särskilt skydd för köket Rökdetektor med ljuddämpande funktion.

Hall Hall Hall 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_RauchwarInstallation och driftsättning av rökvarnaren Det medföljande fästmaterialet är lämpligt för betongtak. För andra ytor måste du skaffa lämpligt fästmaterial från en specialiserad återförsäljare.

borr (för betongtak) eller ca 20 mm djupt med en 2,5 mm borr (för träpanel eller bjälkar).

3. Sätt in pluggarna i hålen.

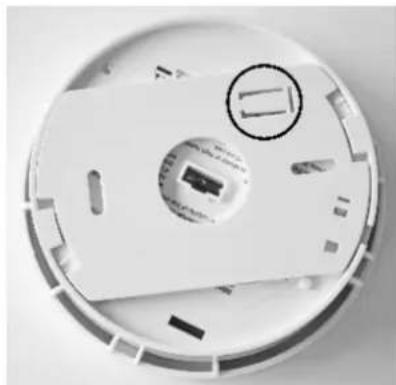

4. Vid behov, ta bort fästpluggen från basen med

6. Aktivera brandvarnaren före installationen

genom att trycka på testknappen i 3 sekunder tills lysdioden tänds. Släpp knappen omedelbart därefter (inom 2 sekunder). Enheten piper för att indikera att den är aktiverad.

RM L 3100 Bruksanvisning 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_Rauchwar7. Placera rökvarnaren på basen och vrid medurs tills rökvarnaren är aktiverad.

8. Om det behövs, sätt in fästpluggen i öppningen

mellan basen och botten av huset för att fästa rökvarnaren.

Mute-funktion Om rökdetektorn utlöser ett oönskat larm, t.ex. på grund av matlagningsrök, smuts eller liknande, kan rökdetektorns larm tystas eller larmet bekräftas i 10 minuter med hjälp av testknappen. Efter att ha tryckt på testknappen (ca 1 sekund) ljuder två pip och den röda lysdioden blinkar var 8:e sekund för att indikera att röklarmet är tystat. Känsligheten minimeras så mycket att det inte längre finns något falsklarm. Den funktionella beredskapen bibehålls dock så att rökvarnaren slår larm så snart rökkoncentrationen fortsätter att stiga kraftigt.

Bruksanvisning RM L 3100 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_RauchwarDenna avkänslighet av rökkammaren avbryts automatiskt efter 10 minuter. Rökdetektorn har sin normala känslighet igen. Viktigt: Om ett feltillstånd upptäcks ljuder ett pip var 40:e sekund. Funktionstest Rökvarnaren har en testknapp. Tryck på testknap- pen. Larmet ljuder tre gånger och pausar sedan i 1,5 sekunder. Intervallet upprepas tills du släpper knappen. Om ingen signal eller en annan signal hörs finns det ett fel. Anteckning: Om rökvarnaren inte fungerar som den ska, kontakta vår serviceavdelning. Underhåll och skötsel För att säkerställa rökvarnarens funktionssäker- het måste underhållet utföras minst en gång om året i enlighet med DIN EN 14676. Gör så här: – Förstör rökvarnaren med en mjuk trasa. – Ta bort smuts med en fuktig trasa om det behövs. Använd inga rengöringsmedel. – Utför funktionstestet (se Funktionstest). – Om du inte får något svar måste röklarmet bytas ut.

RM L 3100 Bruksanvisning 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_RauchwarBatteriets livslängd Batteriet är permanent installerat i detektorn och kan inte bytas ut. Så snart batteriet blir svagare ljuder ett pip var 40:e sekund och den röda lysdioden blinkar samtidigt. När batteriet är slut efter 10 år ljuder ett pip och den röda lysdioden blinkar var 10:e sekund. I dessa fall bör du installera en ny brandvarnare.

RM L 3100 Bruksanvisning Visa Betydelse Lösning Lysdioden blinkar en gång var 40:e sekund. Indikerar att röklarmet fungerar korrekt.

Kontinuerlig, pulserande ton. Lysdioden blinkar en gång per sekund. Larm eller testfunktion har utlösts. Lämna omedelbart farozonen och släpp testknappen (i testfallet). Lysdioden blinkar en gång var 8:e sekund. Röklarmet tystades. Röklarmet är okänsligt i ca 10 minuter. Lysdioden blinkar en gång var 40:e sekund och dessu- tom hörs ett pip. Det inbyggda batteriet är svagt. Genom att trycka på testknappen avakti - veras detta medde- lande i 10 timmar. Anordningen måste omedelbart bytas ut. Ett pip ljuder var 40:e sekund. Ett fel har inträffat Genom att trycka på testknappen avaktive- ras detta meddelande i 10 timmar. Anordningen måste omedelbart bytas ut. Signalen ljuder tre gånger var 1,5 sekund. Röklarmet är i testläge. Släpp testknappen för att avsluta testet. Lysdioden blinkar en gång var 10:e sekund och dessutom hörs ett pip. Produktens livslängd har nått sitt slut. Anordningen måste omedelbart bytas ut. 086215 Rauchwarnmelder RM L 3100.qxp_086215 BA_RauchwarViktigt: Rökvarnare bör bytas ut efter 10 år. Flyktplan Det rekommenderas att man utarbetar en flyktplan tillsammans med alla som bor i huset. Överväg noga om denna utrymningsväg under några omständigheter blockeras av hinder i händelse av brand. Det måste också vara den snabbaste och säkraste vägen ut. BORTSKAFFANDE Släng elektriska apparater på ett miljövänligt sätt! Elektriska apparater hör inte hemma i hushållsavfallet! Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av elektriska och elektroniska produkter ska begagnade elektriska produkter samlas in separat och återvinnas på ett miljövänligt sätt. Du kan ta reda på hur du ska göra dig av med din gamla apparat genom att kontakta din kommun eller stadsförvaltning.
