INSTRUKCJA OBSŁUGI BR 8221 BRENNENSTUHL

Fotoelektryczna czujka dymu BR 8221 zasilana bateryjnie z funkcja, wyciszenia

WAŻNE:

Instrukcję obsługi należy przeczytać i zachować. Należy przestrzegać wskazówek bezpieczeństwa.

Wstep

Instrukcję obsługi należy przeczytać dokładnie i w całości. Stanowi ona integralną część zakupionej przez Państwa, zasilanej bateryjnie, fotoelektrycznej czujki dymu BR 8221 oraz zawiera ważne wskazówki dotyczące jej eksploatacji i obsługi.

W dalszej części instrukcji stosowana będzie nazwa czujka dymu. Użytkując dany produkt należy zawsze przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa.

W przypadku pojawienia się pytań związanych z użytkowaniem czujki dymu, należy skontaktować się ze sprzedawcą lub naszym punktem serwisowym. Instrukcję obsługi należy zachować oraz umożliwiać dostęp do niej osobom trzecim, o ile zaistnieje taka potrzeba. Ponadto należy zwracać uwagę, aby czujka dymu znajdowała się w nienagannym stanie.

BR 8221 Instrukcja obsługi

Dane techniczne

Urządzenie: BR 8221

Certyfikat VdS: DIN EN 14604 /

numer urządzenia

(patrz urządzenie)

Zakres zastosowania: według normy DIN 14676

Alarm akustyczny: 85dB (odległość 3 m)

Zasilanie bateria litowa 3V DC

zamontowana na stałe

Żywotność baterii: 1o lat

Temperatura pracy

urządzenia: od o° C do 39° C

Stopień ochrony: IP 2o

Wybór miejsca montażu

Miejsca montażu czujek dymu zostały jednoznacznie uregulowane w obowiązującej w Niemczech normie DIN EN 14676.

1. W celu zapewnienia kompleksowej ochrony, czujki dymu powinny być instalowane we wszystkich pomieszczeniach, korytarzach, pomieszczeniach magazynowych, piwnicach i spiżarniach. W przypadku, gdy korytarz jest dłuższy niż 15 m, może zaistnieć konieczność zainstalowania więcej niż jednej czujki dymu. W pomieszczeniach o powierzchni przekraczającej 60 m² lub w korytarzach dłuższych niż 10 m zaleca się zastosowanie wielu czujek dymu.

PL

Instrukcja obsługi BR 8221

1. Czujki dymu powinny być zainstalowane w sypialniach.
2. W celu zapewnienia optymalnej ochrony należy zamontować co najmniej po jednej czujce dymu w każdym pokoju i korytarzu.
3. Czujki dymu należy montować zawsze na suficie, w miarę możliwości w centralnej części pomieszczenia. Zgodnie z normą DIN EN 14676 należy zachować przynajmniej 0,5 m odstępu od wszystkich znajdujących się na suficie elementów wyposażenia wnętrz, jak również od ścian. Jeżeli czujka dymu ma być zamontowana w szczycie dachu, wówczas przy nachyleniu dachu

a. do 20° czujkę należy zainstalować w odległości o,2 m – o,5 m od szczytu dachu. Czujkę dymu można zamontować z przesunięciem bocznym i bezpośrednio na suficie dachu.

b. powyżej 20° czujkę należy zainstalować poziomo i w odległości o,2 m – o,5 m od szczytu dachu.

Miejsca, w których należy unikać montażu czujki Czujek dymu nie instalować w następujących miejscach:

1. Nie instalować czujek dymu w miejscach, w których może dojść do zakłócenia ciągu, np. w pobliżu wlotów instalacji klimatyzacyjnych i wentylacyjnych.

BR 8221 Instrukcja obsługi

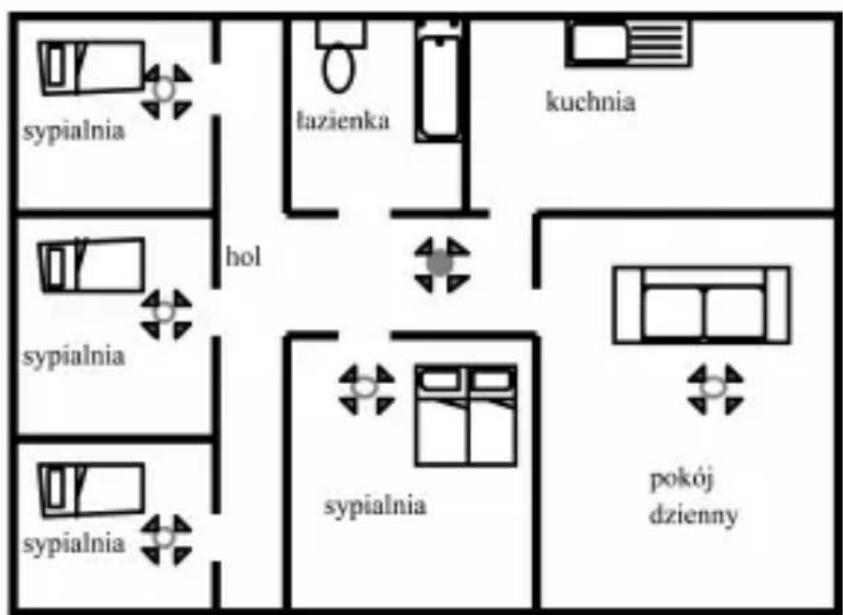

sypialnia korytarz lazienka kuchnia hol pokój dzienny piwnica

Czujka dymu dla optymalnej ochrony

Czujka dymu dla minimalnej ochrony

sypialnia tazienka kuchnia hol sypialnia sypialnia sypialnia sypialnia pokój dzienny

PL

Instrukcja obsługi BR 8221

1. W łazienkach, pomieszczeniach z natryskami lub w pomieszczeniach, w których temperatura przekracza 39° C lub spada poniżej o° C.
2. W szczycie dachu, ponieważ w razie pożaru mogłoby dojść do nagromadzenia w tym miejscu powietrza pozbawionego dymu.
3. W odległości mniej niż 0,5 m od ściany, gdy czujka zamontowana jest na suficie.
4. W kuchniach, garażach, pralniach lub kotłowniach opary pochodzące z gotowania, spaliny samochodowe, kurz i wilgoć mogą wywołać fałszywy alarm.
5. W obszarach o dużym zakurzeniu i zanieczyszczeniu. Brud i kurz mogą gromadzić się w czujce dymu, wpływając ujemnie na bezpieczne funkcjonowanie urządzenia. W takim przypadku, jeżeli jest to konieczne, należy skorzystać z czujek ciepła.
6. W odległości mniejszej niż 0,30 m od opraw oświetleniowych.
7. W odległości mniejszej niż 1,50 m od świetlówek.

Instalacja i uruchomienie czujki dymu

Dołączony materiał mocujący nadaje się do stropów betonowych. W przypadku innych rodzajów podłoży należy zakupić odpowiedni materiał mocujący, dostępny w sklepach branżowych.

BR 8221 Instrukcja obsługi

Montaż dwuotworowy:

1. zaznaczyć na suficie miejsce na otwory i wywiercić
2. włożyć kołki w otwory
3. przyłożyć podstawę do otworów
4. przykręcić podstawę do sufitu
5. umieścić czujkę dymu w podstawie i obrócić zgodnie z kierunkiem ruchu wskazówek zegara
6. następuje uruchomienie czujki dymu, czerwona dioda LED zapala się na ok. 2 sekundy

Funkcja wyciszenia

Jeżeli czujka dymu uruchomi fałszywy alarm, np. spowodowany przez opary pochodzące z gotowania, brud itp., alarm czujki dymu można wyłączyć przyciskiem kontrolnym, który spowoduje wyciszenie alarmu, wzgl. potwierdzić alarm. Po naciśnięciu przycisku kontrolnego (ok. 1 sekunda) słychać dwa piknięcia, z kolei czerwona dioda LED miga w odstępach trzysekundowych, sygnalizując wyciszenie czujki dymu. Czułość czujki zostaje zmniejszona na tyle, aby nie dochodziło do uruchamiania fałszywych alarmów. Funkcje urządzenia pozostają jednak zachowane, co oznacza, że czujka dymu uruchomi alarm, gdy tylko nastąpi dalszy znaczący wzrost koncentracji dymu. Desensybilizacja komory dymowej ustępuje automatycznie po 10 minutach. Czujka dymu odzyskuje normalną czułość.

Instrukcja obsługi BR 8221

Wskazówka:

Tryb wyciszenia można anulować wcześniej, naciskając klawisz kontrolny przez ok. 1 sekundę. Czujka dymu emituje 3 krótkie piknięcia i staje się ponownie aktywna.

Funkcja zapamiętywania alarmu

Jeżeli czujka dymu uruchomi alarm z powodu dymu lub innego źródła zakłócenia (a nie w wyniku naciśnięcia przycisku kontrolnego), aktywacja alarmu w danej czujce dymu zostaje zachowana w pamięci do 12 godzin. Zapamiętana aktywacja alarmu sygnalizowana jest co 10 sekund krótkimi piknięciami i miganiem. W tym czasie nic nie ogranicza działania czujki dymu. Pamięć można zresetować, naciskając i przytrzymując przycisk kontrolny do momentu, aż zostanie wyemitowany sygnał alarmowy.

Autodiagnostyka

Czujka dymu dokonuje co 10 sekund automatycznej samokontroli, sprawdzając czy działa prawidłowo.

Ważne:

W przypadku wykrycia błędu w funkcjonowaniu urzą d - ze nia zostaną wyemitowane kolejno 2 krótkie piknięcia.

Test działania

Na przedniej stronie czujki dymu znajduje się

BR 8221 Instrukcja obsługi

przycisk kontrolny. Przycisk należy nacisnąć i przytrzymać wciśnięty przez ok. 5 sekund do momentu usłyszenia sygnału alarmu.

Alarm milknie po puszczeniu przycisku kontrolnego.

Uwaga:

W przypadku stwierdzenia nieprawidłowego działania czujki dymu należy skontaktować się z naszym serwisem.

Konserwacja i pielęgnacja

Aby móc zagwarantować bezpieczne działanie czujki dymu, należy co najmniej raz w roku przeprowadzić konserwację zgodnie z zasadami określonymi w normie DIN EN 14676. W takim przypadku należy postępować w następujący sposób:

– Usunąć kurz z czujki dymu przy użyciu miękkiej szmatki.
– Usunąć w razie potrzeby zabrudzenia przy pomocy wilgotnej ściereczki. Nie używać środków czyszczących.
– Przeprowadzić test działania (patrz: Test działania).
– W przypadku braku prawidłowej reakcji ze strony urządzenia, należy wymienić czujkę dymu.

Żywotność baterii

Bateria jest zamontowana na stałe w czujce dymu i nie można jej wymienić.

W przypadku słabszej baterii stychać co minutę

Instrukcja obsługi BR 8221

piknięcie; gdy po 10 latach bateria wyczerpie się, w odstępach minutowych będzie stychać długie piknięcie, w zależności od tego, który z opisanych przypadków wystąpi w pierwszej kolejności. W takich przypadkach powinno się zainstalować nową czujkę dymu.

Ważne:

Czujki dymu powinno się wymienić na nowe po 10 latach.

Plan ewakuacji

Zaleca się wspólne opracowanie planu ewakuacji razem ze wszystkimi mieszkańcówami domu. Należy się dobrze zastanowić, czy w razie pożaru nie dojdzie do zablokowania wybranej drogi ewakuacyjnej. Poza tym musi to być najszybsza i najbezpieczniejsza droga ucieczki.

Utylizacja

Po zakończeniu okresu użytkowania produktu nie wolno go wyrzucać do kosza razem ze śmieciami domowymi. Produkt należy przekazać do utylizacji w punktach zajmujących się gromadzeniem i repro -ceso waniem sprzętu elektrycznego i elektronicznego. Zasięgnijcie Państwo informacji we właściwym magis - tracie lub urzędzie gminnym o możliwościach bezpiec - znej dla środowiska i prawidłowej utylizacji produktu.

BR 8221 Instrukcja obsługi

Gwarancja producenta

10 lat gwarancji producenta od daty zakupu na oznaczone urządzenia.

Należy zachować paragon jako dowód zakupu urządzenia. Świadczenie gwarancyjne obowiązuje tylko w odniesieniu do wad materiałowych i fabrycznych pod warunkiem prawidłowego użytkowania urządzenia.

Gwarancja wygasa w przypadku ingerencji osób trzecich nieposiadających autoryzacji producenta.

Gwarancja nie ogranicza przystługujących Państwu praw ustawowych.

Dołączone do urządzeń akumulatorki, baterie i żarówki nie są objęte gwarancją producenta.

Adres serwisu:

Deklaracja zgodności

Na produkcie umieszczono znak CE zgodnie z następującymi dyrektywami europejskimi:

Dyrektywa 2004/108/WE o kompatybilności elektromagnetycznej

Producent:
