BEDIENUNGSANLEITUNG BR 8221 BRENNENSTUHL

Batteriebetriebener fotoelektrischer Rauchwarnmelder BR 8221 Mit Stummschaltfunktion

WICHTIG:

Lesen und bewahren Sie diese Bedienungs - anleitung auf. Beachten und befolgen Sie die Sicherheitshinweise.

Einleitung

Diese Bedienungsanleitung muss vollständig und sorgfältig durchgelesen werden. Sie ist Bestandteil des von Ihnen neu erworbenen batteriebetriebenen, fotoelektrischen Rauchwarnmelders BR 8221 und enthält wichtige Hinweise für den Betrieb und die Handhabung.

Im Weiteren wird dieser nur Rauchwarnmelder genannt. Es sind beim Gebrauch dieses Produktes immer alle Sicherheitshinweise zu beachten.

Bei auftretenden Fragen bezüglich der Benutzung des Rauchwarnmelders kontaktieren Sie Ihren Fachhändler oder unsere Servicestelle. Die Bedienungsanleitung ist aufzubewahren und muss ggf. an Dritte weitergereicht werden. Zudem muss auf einen einwandfreien Zustand des Rauchwarn - melders geachtet werden.

Technische Daten

Gerät: BR 8221

VDS Anerkennung DIN EN 14604 /

G-Nummer (siehe Gerät)

Anwendungsbereich nach DIN 14676

Akkustischer Alarm 85dB (3 m Entfernung)

Spannungsversorgung fest eingebaute 3V DC

Lithiumbatterie

Batterielebensdauer 10 Jahre

Betriebstemperatur 0°C bis 39°C

Schutzart: IP 20

Auswahl des Montageortes

Die Montageorte für Rauchwarnmelder sind in der für Deutschland gültigen Anwendungsnorm DIN EN 14676 verbindlich geregelt.

1. Für einen umfassenden Schutz sollten Rauchwarnmelder in allen Räumen, Korridoren, Lagerbereichen, Keller- und Speicherräumen installiert werden. Es kann erforderlich sein, mehr als einen Rauchwarnmelder zu installieren, vor allem wenn der Flur länger als 15 m ist. In Räumen über 60 m ^2 bzw. Fluren, die länger als 10 m sind, empfiehlt sich der Einsatz von mehreren Rauchwarnmeldern.

2. In Schlafräumen sollten Rauchwarnmelder installiert werden.

3. Für einen optimalen Schutz montieren Sie in

DE

Bedienungsanleitung BR 8221

alle Zimmer und Flure mindestens einen Rauch- warnmelder.

1. Rauchwarnmelder müssen immer an der Decke, möglichst in der Raummitte montiert werden. Es sind laut DIN EN 14676 mindestens 0,5 m Abstand zu allen Einrichtungsgegenständen an der Decke und zu den Wänden einzuhalten. Wird der Rauchwarnmelder in einem Dachspitz montiert, so muss er bei einer Dachneigung

a. von bis zu 20° um 0,2 m - 0,5 m vom Dachspitz abgehängt werden. Der Rauchwarnmelderdarf seitlich versetzt und direkt an der Decke - des Daches montiert werden.

b. von über 20° waagrecht und um 0,2 m - 0,5 m abgehängt montiert werden.

Zu vermeidende Montageorte Rauchwarnmelder nicht installieren:

1. Rauchwarnmelder nicht in zuggefährdeter Umgebung, z.B. in der Nähe von Klima- und Belüftungseinlässen installieren.
2. In Badezimmer, Duschräumen oder in Räumen wo die Temperatur 39° C überschreitet oder unter 0° C fällt.
3. Nicht in der Spitze eines Daches, da sich im Brandfall rauchfreie Luft ansammeln könnte.
4. Weniger als 0,5 m von der Wand entfernt, wenn er an der Decke montiert wird.

BR 8221 Bedienungsanleitung

Schlafzimmer Flur Bad Küche Eingangshalle Wohnzimmer Keller

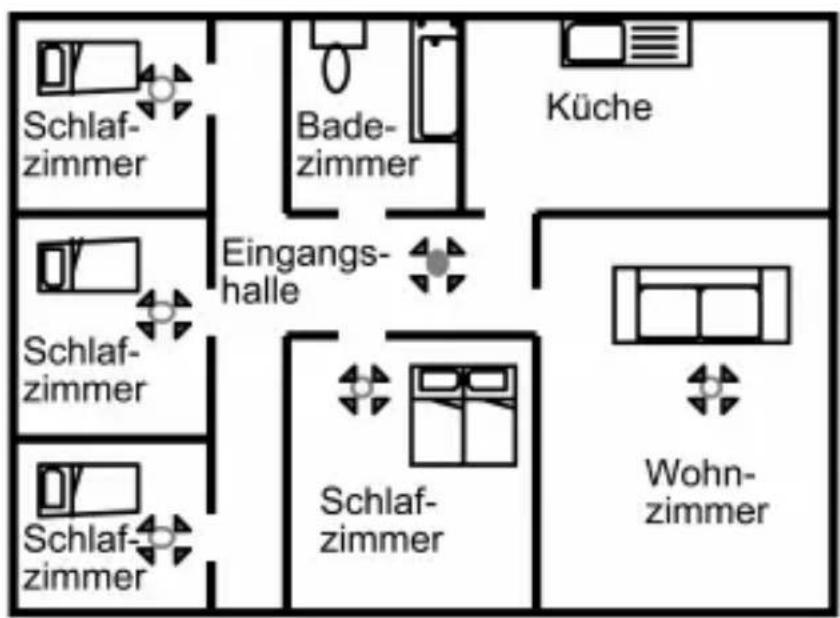

Rauchmelder für optimalen Schutz

Rauchmelder für Mindestschutz

Schlaf-zimmer Bade-zimmer Küche Eingangshalle Schlaf-zimmer Schlaf-zimmer Schlaf-zimmer Wohn-zimmer

DE

Bedienungsanleitung BR 8221

1. In Küchen, Garagen, Waschküchen oder Heizungsräumen, können Kochdämpfe, Fahrzeugabgase, Staub und Feuchtigkeit einen Fehlalarm auslösen.
2. In sehr staubigen oder schmutzigen Bereichen. Schmutz und Staub kann sich im Rauchwarnmelder ansammeln und die Funktionssicherheit beeinträchtigen. Verwenden Sie hier ggf. Hitzemelder.
3. In einem Abstand von weniger als 0,30 m von Beleuchtungskörpern.
4. In einem Abstand weniger als 1,50 m von Leuchtstofflampen

Installation und Inbetriebnahme des Rauchwarnmelders

Beiliegendes Befestigungsmaterial ist für Betondecken geeignet, bei anderen Untergründen muss entsprechendes Befestigungsmaterial im Fachhandel bezogen werden.

Zweilochmontage:

1. Stelle für die Löcher an der Decke anzeichnen und bohren
2. Dübel in die Löcher stecken
3. Sockel an die Löcher halten
4. Sockel an die Decke schrauben
5. Rauchwarnmelder in Sockel einsetzen und im Uhrzeigersinn drehen

6

1. Der Rauchwarnmelder wird aktiviert, die rote LED leuchtet ca. 2 Sekunden auf

Stummschaltfunktion

Wenn der Rauchwarnmelder einen unerwünschten Alarm, z. Bsp. durch Kochdämpfe, Schmutz oder ähnliches auslöst, kann der Alarm des Rauchwarnmelders über die Prüftaste stumm geschaltet bzw. der Alarm quittiert werden. Nach dem drücken der Prüftaste (ca. 1 Sekunde) ertönen zwei Pieptöne und die rote LED blinkt alle 3 Sekunden, um anzuzeigen, dass der Rauchwarnmelder stumm geschaltet ist. Die Empfindlichkeit wird soweit mini-miert, dass es keinen Fehlalarm mehr gibt. Die Funktionsbereitschaft bleibt aber erhalten, so dass der Rauchwarnmelder Alarm auslöst, sobald die Rauchkonzentration weiter stark ansteigt. Diese Desensibilisierung der Rauchkammer wird nach 10 Minuten automatisch wieder aufgehoben. Der Rauchwarnmelder hat wieder seine normale Empfindlichkeit.

Hinweis:

Wollen Sie den Stummmodus frühzeitig zurückstellen, dann drücken Sie die Prüftaste ca. 1 Sekunde. Der Rauchwarnmelder erzeugt 3 kurze Pieptöne und ist wieder aktiv.

Bedienungsanleitung BR 8221

Alarmspeicherfunktion

Löst ein Rauchwarnmelder Alarm durch Rauch oder eine Störquelle aus (jedoch nicht durch drücken der Prüftaste), dann wird die Auslösung an diesem Rauchwarnmelder bis zu 12 Stunden gespeichert. Die gespeicherte Auslösung wird alle 10 Sekunden durch einen kurzen Piepton und ein Blinken angezeigt. Während dieser Zeit ist die Funktion des Melders nicht beeinträchtigt. Der Speicher kann gelöscht werden, in dem die Prüftaste so lange gedrückt wird, bis ein Alarmton zu hören ist.

Selbst-Diagnostik

Der Rauchwarnmelder prüft alle 10 Sekunden automatisch, ob die korrekte Funktion des Melders gewährleistet ist.

Wichtig:

Wird ein Fehlerzustand erkannt, werden fortlaufend 2 kurze Pieptöne erzeugt.

Funktionstest

Der Rauchwarnmelder verfügt an der Vorder seite über eine Prüftaste. Drücken Sie die Prüftaste ca. 5 Sekunden, bis der Alarmton ertönt. Dieser verstummt nach dem Loslassen der Prüftaste.

Anmerkung:

Bei nicht ordnungsgemäßer Funktion des Rauchwarnmelders, wenden Sie sich Bitte an unseren Service.

Wartung und Pflege

Um die Funktionssicherheit des Rauchwarnmelders gewährleisten zu können, ist entsprechend der DIN EN 14676 mindestens einmal jährlich eine Wartung durchzuführen. Gehen Sie hierbei folgendermaßen vor:

• Entstauben Sie den Rauchwarnmelder mit einem weichen Tuch.
• Entfernen Sie bei Bedarf Verschmutzungen mit einem feuchten Lappen. Verwenden Sie keine Reinigungsmittel.
• Führen Sie den Funktionstest durch (siehe Funktionstest).
• Bekommen Sie keine Rückmeldung, muss der Rauchwarnmelder getauscht werden.

Batterie Lebensdauer

Die Batterie ist fest in den Melder eingebaut und kann nicht getauscht werden.

Sobald die Batterie schwächer wird, ertönt jede Minute ein Piepton; wenn die Batterie nach 10 Jahren erschöpft ist, ertönt jede Minute ein langer Piepton, abhängig davon welcher Fall zuerst eintritt.

Bedienungsanleitung BR 8221

Sie sollten in diesen Fällen einen neuen Rauchwarnmelder installieren.

Wichtig:

Rauchwarnmelder sollten nach 10 Jahren erneuert werden.

Fluchtplan

Es wird empfohlen sich mit allen Hausbewohnern gemeinsam einen Fluchtplan auszuarbeiten.

Überlegen sie gut, ob im Falle eines Brandes dieser Fluchtweg unter keinen Umständen durch Hindernisse versperrt ist. Außerdem muss es der schnellste als auch der sicherste Weg ins Freie sein.

Entsorgung

Am Ende der Lebensdauer des Produktes darf dieses nicht im normalen Hausmüll entsorgt werden. Das Produkt ist an einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten zu entsorgen.

Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Produktes.

BR 8221 Bedienungsanleitung

Herstellergarantie

10 Jahre Herstellergarantie ab Kaufdatum für gekennzeichnete Geräte.

Bitte Kassenbon als Nachweis aufbewahren.

Die Garantieleistung gilt nur für Material- oder

Fabrikationsfehler bei sachgemäßer Verwendung.

Die Garantie erlischt bei Fremdeingriff.

Ihre gesetzlichen Rechte werden durch diese

Garantie nicht eingeschränkt.

Mitgelieferte Akkus, Batterien und Leuchtmittel

sind von der Herstellergarantie ausgeschlossen.

Serviceadresse:

H. Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

www.brennenstuhl.com

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen

Richtlinien wurde das CE-Zeichen angebracht:

2004/108/EG EMV-Richtlinie
