Produkttyp	Batteriebetriebener Kohlenmonoxidmelder (CO)
Marke	Brennenstuhl
Modell	CM L 4050
Stromversorgung	4,5 V (3 AA-Batterien 1,5 V)
Batterielebensdauer	5 Jahre
Gerätelebensdauer	7 Jahre
Alarmlautstärke	85 dB in 1 m
Schutzart	IP 20
Norm	EN 50291-1:2010 + A1:2012
Sensor	Kohlenmonoxid (CO)
Hauptfunktionen	CO-Alarm, Test/Rücksetzen, Stummschaltung (Hush), Batteriewarnung, Lebensende-Warnung, Sensorfehler
LED-Anzeigen	Grün (Betrieb), Rot (Alarm), Gelb (Störung)
Montageortwahl	Höhe 1 bis 1,5 m, mindestens 1,5 m von Heizungen entfernt, feuchte Räume vermeiden, Temperaturen zwischen -10°C und 40°C, Luftfeuchtigkeit 30-90%
Wartung und Reinigung	Wöchentlicher Test, Absaugen der Öffnungen, Abwischen mit feuchtem Tuch, keine Reinigungsmittel
Sicherheit	Ersetzt keine korrekte Heizungsinstallation, erkennt keinen Rauch/Brand, schützt Personen mit spezifischen medizinischen Bedürfnissen nicht vollständig
Lieferumfang	1 CO-Melder, 3 AA-Batterien, 2 Schrauben, 2 Dübel, Bedienungsanleitung
Garantie	3 Jahre

Häufig gestellte Fragen - CM L 4050 BRENNENSTUHL

Wo installiere ich den Kohlenmonoxidmelder CM L 4050?

Installieren Sie ihn in einer Höhe von 1 bis 1,5 m an einer beliebigen Wand, in jedem Schlafzimmer. Vermeiden Sie feuchte Bereiche (Badezimmer), in der Nähe von Heizungen, Lüftungsöffnungen oder Vorhängen. Ideale Umgebungstemperatur: zwischen -10°C und 40°C, Luftfeuchtigkeit zwischen 30% und 90%.

Wie teste ich den Melder?

Drücken Sie die Test-/Reset-Taste. Sie hören 4 Pieptöne und die rote LED blinkt. Führen Sie diesen Test wöchentlich durch. Wenn die grüne LED nicht alle 30 Sekunden blinkt oder der Test nicht funktioniert, ersetzen Sie die Batterien oder das Gerät.

Was tun bei Alarm?

Ignorieren Sie den Alarm niemals. Gehen Sie sofort ins Freie oder öffnen Sie alle Fenster und Türen. Betreten Sie das Gebäude nicht. Rufen Sie von außen die Feuerwehr. Lassen Sie Ihre Anlage von einem qualifizierten Techniker überprüfen.

Wie wechsle ich die Batterien?

Öffnen Sie den Melder und legen Sie 3 AA-Batterien 1,5 V ein, beachten Sie die Polarität (+/-). Entfernen Sie bei der ersten Inbetriebnahme die gelben Laschen. Testen Sie das Gerät nach dem Batteriewechsel mit der Test-Taste.

Wie lange hält der Melder?

Die Lebensdauer des Geräts beträgt 7 Jahre. Die Batterie hält etwa 5 Jahre. Ein akustischer und optischer Warnhinweis (gelbe LED) zeigt das Lebensende an. Ersetzen Sie dann den gesamten Melder.

Wie reinige ich den Melder?

Saugen Sie die Öffnungen des Alarms mit einem Staubsauger mit weicher Düse ab. Wischen Sie die Oberfläche mit einem feuchten Tuch ab. Verwenden Sie niemals Reinigungsmittel oder Lösungsmittel. Testen Sie den Alarm nach jeder Reinigung.

Erkennt dieser Melder Rauch?

Nein, dieser Melder ist nur für Kohlenmonoxid (CO) ausgelegt. Er erkennt keinen Rauch, Feuer oder andere Gase. Er ersetzt keinen Rauchmelder.

Wie aktiviere ich die Stummschaltungsfunktion (Hush)?

Drücken Sie im Alarmfall die Taste Test/Hush. Der Alarm verstummt für 5 Minuten, es sei denn, die CO-Konzentration übersteigt 200 ppm. Die Funktion kann nicht aktiviert werden, wenn der CO-Wert bereits ≥200 ppm beträgt.

Was bedeutet das Blinken der gelben LED?

Ein gelbes Blinken alle 30 Sekunden zeigt eine Störung (2 Pieptöne) oder eine schwache Batterie (1 Piepton) an. Konsultieren Sie die Signaltabelle im Handbuch. Wenn der Sensor defekt ist oder das Gerät das Lebensende erreicht hat, ersetzen Sie es.

Hat der Melder Garantie?

Ja, die Garantie beträgt 3 Jahre. Reparaturen müssen von einem autorisierten Fachmann durchgeführt werden. Schäden durch unsachgemäße Handhabung oder Nichtbeachtung der Bedienungsanleitung sind ausgeschlossen.

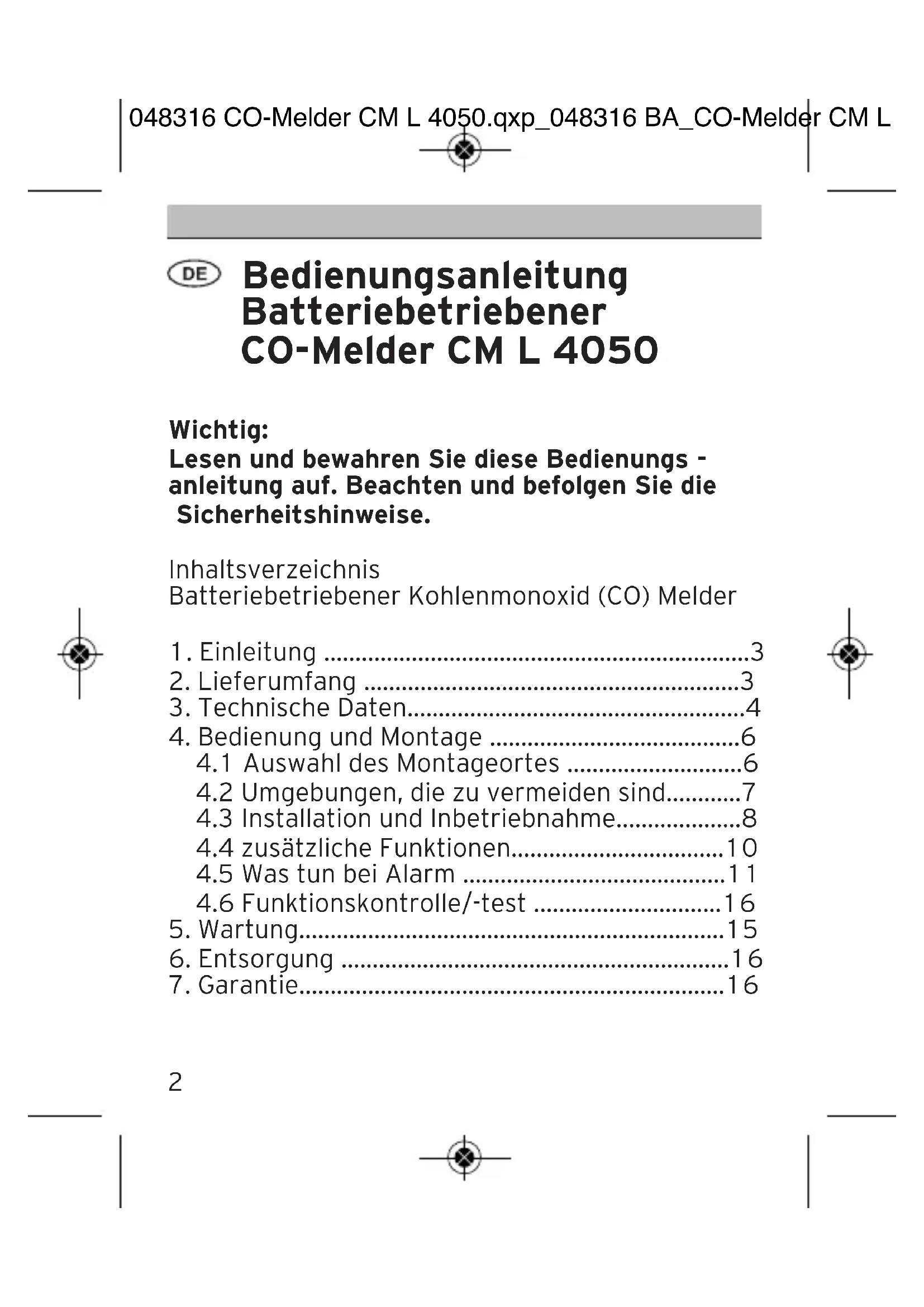

BEDIENUNGSANLEITUNG CM L 4050 BRENNENSTUHL

Bedienungsanleitung Batteriebetriebener CO-Melder CM L 4050

Wichtig:

Lesen und bewahren Sie diese Bedienungs - anleitung auf. Beachten und befolgen Sie die Sicherheitshinweise.

Inhaltsverzeichnis

Batteriebetriebener Kohlenmonoxid (CO) Melder

1. Einleitung 3
2. Lieferumfang 3
3. Technische Daten 4
4. Bedienung und Montage 6

4.1 Auswahldes Montageortes 6
4.2 Umgebungen, die zu vermeiden sind.....7
4.3 Installation und Inbetriebnahme............8
4.4 zusätzliche Funktionen 10
4.5 Was tun bei Alarm 11
4.6 Funktionskontrolle/-test 16

5.Wartung. 15
6. Entsorgung 16
7.Garantie. 16

CM L 4050 Bedienungsanleitung

1. Einleitung

These Bedienungsanleitung muss vollständig und sorgfältig durchgelesen werden. Sie ist Bestandteil des von Ihnen neu erworbenen CO-Melders und enthalt wichtige Hinweise für den Betrieb und die Handhabung. Es sind beim Gebrauch theses Produkte immer alle Sicherheitshinweise zu beachten. Bei auftretenden Fragen bezüglich der Benutzung des Melders kontaktieren Sie ihren Handler oder unsere Servicestelle. Die Bedienungsanleitung ist aufzubewahren und muss ggf. an Dritte weiter,gereicht werden.

2.Lieferumfang

Unverzüglich nach dem Auspacken muss der Lieferumfang Ihres Melders auf Vollständigkeit kontrolliert werden. Zudem muss auf einen einwandfrei den Zustand des Melders geachtet werden.

1 x CO-Melder CM L 4050
3 x 1,5 V AA Batterien
2 x Schrauben
2 x Dübel
1 x Bedienungsanleitung

Bedienungsanleitung CM L 4050

3. Technische Daten

Der CO-Melder ist so kalibriert, dass er auf die folgenden CO-Werte in Übereinstimmung mit EN 50291-1:2010 + A1:2012 anspricht.

CO Koncentration Kein Alarm vor Alarm vor in der Luft

Spannung: 4,5 V (3 x AA 1,5 V)

Max. Strom: < 45 mA (Alarm)

Lautstärke

Signalgeber: 85 dB (1 m Entfernung)

Lebensdauer

Batterie: 5 Jahre

Lebensdauer Gerät: 7 Jahre

ACHTUNG:

Wichtig!

DIES IST KEIN RAUCHWARNMELDER!

Dieser CO-Melder wurde entwickelt, um

Kohlenmonoxid aus JEDER Verbrennungsquelle aufzuspären. Er wurde NICHT entwickelt, um Rauch, Feuer oder andere Gase zu erkennen.

Warning!

Der Melder ist nur für den Einsatz in trockenen Räumen vorgesehen, eine Verwendung im Freien oder in feuchten Räumen ist unzulässig. Um die Schutzfunktion des Melder zu gewährleisten, muss in regelmäßigen Abständen die LED POWER (siehe Tabelle Alarmsignale und LED-Anzeige) kontrolliert werden. Decken Sie den Melder bei Renovierarbeiten ab, denken Sie daran die Abdeckung nach der Renovierung wieder zu halten (Excessive Dämpfe von Farben, Lösungsmitteln, Reinigungsmitteln, etc. konnen den Sensor beschädigen oder verschlechtern). Der CO-Melder stellt keinen Einsatz für die richtige Wartung von Heizungsanlagen oder das Kehren des Kamins dar.

Warning!

DIESES GERÄT IST DAFÜR VORGESEHEN, PERSONEN VOR DEN AKUTEN WIRKUNGEN VON KOHLENMONOXID ZU SCHÜTZEN. ES KANN PERSONEN MIT BESONDEREN MEDIZINISCHEN EIGENSCHAFTEN KEINE VOLLSTÄNDIGE SICHERHEIT BIETEN. IM ZWEIFELS FALL SOLLTHEN SIE EINEN ARZT BEFRAGEN.

Warning!

Bei Manipulation des CO-Melders besteht die

Bedienungsanleitung CM L 4050

Gefahr einer Fehlfunktion und/oder eines elektrischen Schlages.

4.Bedienung und Montage

In diesen Kapitel werden die grundlegenden Funktionen des Melders erlautert. Lesen Sie diese Kapitel sorgfältig durch, damit Sie alle Funktionen verstehen und einsetzen konnen.

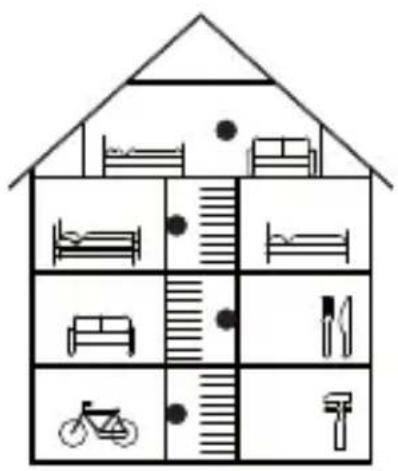

4.1 Auswahl des Montageortes AN WELCHEM ORT SOLLTE DER CO-MELDER INSTALLLIERT WERDEN

• Minimaler Schutz (jedes Geschoss, jeder Schlafzone)
  Optimaler Schutz (alle Räume außer Küche und Badezimmer)

CM L 4050 Bedienungsanleitung

• Der Melder sollte auf jeder Ebene Ihres Hauses installiert werden, vorzugsweise in jedem Raum.
• Der CO-Melder ist auch für Boote und Wohn - mobile geeignet.

Die Dichte von Kohlenmonoxid ist bei einer Raum-temperatur von 20^ , ähnlich der Dichte (0.96716) von Luft. Es verbreitet sich leicht in der Luft, analog zu Parfum, gleichmäßig in alle Richtungen. Allerdings ist Kohlenmonoxid bei 0^ schwerer als Luft (Dichte von 1.250). Daher ist die Anbringung des Melders in einer Höhe von 1 m bis 1,5 m an jeder Wand in einem Raum oder im Flur möglich.

WICHTIG: Der CO-Melder sollte so platziert werden, dass Sieihn während des Schlafens horen können.

WARNING! Ohne Strom arbeitet der Melder nicht. Der CO-Melder ist ein Früh-Warnmelder!!itte den Melder nicht überstreichen.

4.2 Für eine Montage nicht geeignet sind Umgebungen

• Innerhalb von 1,5 m von jeder Feuerungsanlage die mit Gas betrieben wird.
• An Orten mit hohen Konzentrationen von Staub, Schmutz oder Ölen/Fetten.

Bedienungsanleitung CM L 4050

In feuchten Räumen oder Räume mit hoher Luftfeuchtigkeit. Installieren Sie den Melder mindestens 3 m vom Badezimmer entfernt.
- An sehr kalten oder bereits Orten, an denen die Temperatur weniger als -10^ oder mehr als 40^ erreichen kann.
- deren Luftfeuchtigkeit unter 30% oder über 90% relative Feuchte liegen
- In direktem Sonnenlicht, direkt über einem Waschbecken oder Kochgerät.
- Hinter Gardinen, Vorhängen, Möbeln oder Stellen an denen eine Luftzirkulation nicht gewährleistet ist.
In angeheizten Kellerräumen und Garagen.
An Orten, an denen der Melder chemischen Lösungsmitteln oder Reinigern ausgesetzt sein können.
- Nahe Luftungsöffnungen, Abzugsrohren und Kaminen.
- Nahe Heizungen oder Kochgerätschaften.
In der Nähe von Deckenventilatoren, Heizluftern, Klimaanlagen und Frischluft Off nungen.

4.3 Installation und Inbetriebnahme Markieren Sie zwei Bohrlocher (Abstand 58 mm) und bohren mit einem 5 mm-Bohrer Locher in die Wand. Achten Sie damit daraufuf, keine Leitungen zu beschädigen! Drücken Sie die Plastikdübel in die

CM L 4050 Bedienungsanleitung

Bohrlöcher und drehen die zwei mitgelieferten Schrauben ein, bis die Schraubenköffe noch ca. 3 mm hervorstehen. Setzen Sie die Einjährige - Öffnungen im Halter auf die Schraubenköffe undziehen den Halter weniger herunter.

Der CO-Melder sollte von einer fachkun-digen Person installiert werden.

Batterien einlagen

Bei Erstinbetriebnahme entfernen Sie den gelben Streifen um die Batterien zu aktivieren.

Batterien wechseln

Legen Sie unter Beachtung der Polarität (+/-) die 3 Mignon AA Batterien in das Gerät ein. Zunachstertont ein Piepton und die grüne Status-LED blinkt kurz auf, dann blinkt die grüne LED 2 Minuten lang alle 6 Sek. Wenn die grüne LED im 30 Sek.-Takt blinkt ist das Gerät betriebsbereit.

Drehen Sie nun den CO-Alarm auf den Halter, bisher einrastet, und prüfen abschlussend die Funktion des CO-Alarms durch Druck auf die Test/Reset-taste. Halten Sie darauf zum Schutz Ihrsgesamt eine Armlänge Abstand zum Gerät.

Bedienungsanleitung CM L 4050

ALARMSIGNAL & LED- ANZEIGE

Hinweis: ■ ■ ■ bedeutet "Piep, piep, piep"

Detektorfunktion Grün	Energieanzeige Power	Rot Alarmsignal Alarm	Gelb Fehlersignal Fault	Alarmton
Normalbetrieb Blinkt alle 30 Sek. ---	30 Sek. ---
Alarmzustand	---	4 Pieptöne + Blinken	---	-5s -5s ----
Leere Batterie - Warning	---1 Piep + Blinken		alle 30 Sek.	-30 Sek. -30 Sek. ----
Sensorfehler ---- 2 Pieps	+ Blinken		alle 30 Sek.	-30 Sek. -30 Sek. -30 Sek. ----
Warning: Ende der Sensor-Lebensdauer	blinkt alle 30 Sek. Piep	blinkt --		-30 Sek.-30 Sek.----

4.4 zusätzliche Funktionen

Der CO-Melder wird mit folgenden zusätzlichen

benutzerfreundlichen Funktionen gefelert:

Alarmfunktion:

These Funktion wird verwendet, um den Alarm für 5 Minuten abzustellen.

Drücken Sie bei Alarm den „Test-/Hushknopf“, er-Reicht die CO-Konzentration 200 ppm (parts per million (ppm, zu deutsch „Teile von einer Million“), wird der Alarm reaktiviert. Der Melder stellt sich nach 5 Minuten automatisch in den Normalbetrieb zurück.

Warning bei leerer Batterie:

Lässt die Leistung der Batterie nach, gibt der Melder 1 Piepton ab. Die gelbe LED FAULT blinkt alle 30 Sekunden auf.

Fehlerwarnung:

Entdeckt der Melder einen Fehler, gibt er 2 Pieptöne ab. Die gelbe LED FAULT blinkt alle 30 Sek. auf.

Warning bei Ende der Lebensdauer des Melders:

Erreicht der CO-Melder das Ende seiner Lebensdauer, blinken die grüne und die rote LED auf und der Melder piept alle 30 Sek.

Passiert dies, muss der Melder ersetzt werden.

4.5 Was tun bei Alarm

IGNORIEREN SIE NIEMALS DEN CO-ALARM!

CO wird «Lautloser Mörder» genannt, da es ein unsichtbares, geruchs- und geschmackloses Gas ist. Die Entstehung erfolgt durch nicht vollständiges Verbrennen von fossilen Brennstoffen. Zu diesen Brennstoffen gehoren: Holz, Kohle, Holzkohle, Öl, Erdgas, Benzin, Kerosin und Propan.

Bedienungsanleitung CM L 4050

Viele Fälle von beobachteten CO-Vergiftungen zeigen, dass die Opfer bereits merken, dass es ihren nicht gut gehen, sie sind aber so desorientiert, dass keine Selfstrettung mehr möglich ist.

Eine CO-Vergiftung ruft gripeähnliche Symptome wie Kopfschmerz, Engegefuhl in der Brust, Schwin del, Müdigkeit, Verwirrung und Atem -schwierig keiten hervor. Da eine CO-Vergiftung den Blutdruck des Opfers in die Höhe treibt, kann die Haut des Opfers einen Pink- oder Rot-Ton annehmen.

1. Wenn der CO-Melder ertont oder Sie ein Gasleck vermuten, ignorieren Sie es niemals!
2. Gehen Sie sofort an die frische Luft oder öffnen Sie alle Fenster und Türen, damit sich das CO verfluchtigt.
3. Rufen Sie(sofort die Feuerwehr von außerhalb des Gebäudes.
4. Stellen Sie sicher, dass ALLE Personen das Gebäude verlassen.
5. Warten Sie am geöffneten Fenster oder vor dem Gebäude bis der Notdienst eingetroffen ist.
6. Ziehen Sie einen qualifizierten Techniker zu Rate, um die CO-Quelle zu lokalisieren.

CM L 4050 Bedienungsanleitung

Extreme CO-Konzentrationen können zu bleibenden Schäden oder Behinderungen führen oder den Tod zu Folge haben.

GEWÖHNLICHE RISIKEN DIE ZU EINERCO-VERGIFTUNG FÜR HREN KÖNNEN

• Technische Probleme mit der Anlage, verursacht durch Fehler, mangelnde Wartung oder Pflege.
• Fehlerhafter Kamin oder Lüftungsrohre.
• Falsche Luftführung, ein sogenannter Windzug von hinten.
• Fehlerhafte Installation des Brenners.
  Kamine der falschen Groß, etc.
  Gartengrills, die in Innenräumen benutzt werden.

Bedienungsanleitung CM L 4050

4.6 Funktionskontrolle/-test

Wichtig: Der Funktionstest ist wochentlich durchzufahren.

Überprüfen Sie, dass die grüne LED im Abstand von ca. 30 Sek. blinkt, so ist sicher gestellt, dass der Melder betriebsbereit ist.

Blinkt die grüne LED nicht alle 30 Sek., oder der Melder reagiert nicht auf den Testknopf:

1. Tauschen Sie die Batterie aus.
2. Versichert Sie sich, dass die Batterie richtig eingesetzt ist.

CM L 4050 Bedienungsanleitung

1. Stellen Sie sicher, dass der Melder angemessen gesaubert wurde.
2. Prüfen Sie den Melder auf offensichtliche Schäden.

Arbeitet der Melder dann immer noch nicht, muss er sofort ersetzt werden. Versuchen Sie nicht,ihn selbst zu reparieren, die Garantie wurde verfallen.

Hinweis: Im normalen Testmodus ist die Abschaltung des Warnsignals nicht aktiv.

5. Wartung

Der Melderarf nicht Wasser oder Staub ausgesetzt werden.

• Testen Sieihn mindestens einmal proWoche mit dem Testknopf.
• Mit einem Staubsauger die Öffnungen des CO-Melders aussaugen.
• Wischen Sie die Oberfläche des CO-Melders mit einem feuchten Tuch ab.
• Verwenden Sie niemals Reinigungsmittel, da der Sensor Schadennehmen kann.
• Testen Sie den Alarm nach der Reinigung.
• Überprüfen Sie, ob die grüne LED „POWER" ungebähr alle 30 Sek. blinkt.

Bedienungsanleitung CM L 4050

Die Batterie hält über ein Jahr. Ungefähr einen Monat, bevor die Batterie vollkommen leer ist, gibt der CO-Melder ein kurzes Signal mit 30-seckundlichem gehen LED-Blinken ab. Das ist das Signal, dass die Batterie ersetzt werden muss. Wahrend dieser Zeit Funktioniert der Alarm normal. Testen Sie den Alarm immer nach einem Batteriewechsel.

WARNING: Das Ersetzen der Batterie sollene durch eine fachkundige Person erfolgen.

6. Entsorgung

Am Ende der Lebensdauer des Produktes scarf diese not im normalen Hausmull entsorgt werden. Das Produkt ist an einer

Sammelstelle für die Aufbereitung von elektrischen und elektronischen Meldern zu entsorgen. Erkundigen Sie sich bei ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt-und sachgerechten Entsorgung des Produktes.

7. Garantie

Wir gewähren auf diesen Anteil eine Garantie von 3 Jahren. Reparaturen nur über den autorisierten Fachhandel.

Beschädigung durch unsachgemäße Handhabung, Nichtbeachten der Bedienungsanleitung sowie Verschleitsteile sind von der Garantie ausgeschlossen.

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3·D-72074 Tübingen
