Tipo di prodotto	Rivelatore di monossido di carbonio (CO) a batteria
Marca	Brennenstuhl
Modello	CM L 4050
Alimentazione	4,5 V (3 batterie AA 1,5 V)
Durata della batteria	5 anni
Vita utile del dispositivo	7 anni
Volume dell'allarme	85 dB a 1 m
Tipo di protezione	IP 20
Norma	EN 50291-1:2010 + A1:2012
Sensore	Monossido di carbonio (CO)
Funzioni principali	Allarme CO, test/reset, silenzio (Hush), avviso batteria scarica, avviso fine vita, anomalia sensore
Indicatori LED	Verde (alimentazione), rosso (allarme), giallo (anomalia)
Scelta del luogo di montaggio	Altezza da 1 a 1,5 m, ad almeno 1,5 m da fonti di calore, evitare ambienti umidi, temperature tra -10°C e 40°C, umidità 30-90%
Manutenzione e pulizia	Test settimanale, aspirazione delle aperture, pulizia con panno umido, nessun detergente
Sicurezza	Non sostituisce un impianto di riscaldamento corretto, non rileva fumo/fuoco, non protegge completamente le persone con esigenze mediche specifiche
Contenuto della confezione	1 rivelatore CO, 3 batterie AA, 2 viti, 2 tasselli, manuale di istruzioni
Garanzia	3 anni

Domande frequenti - CM L 4050 BRENNENSTUHL

Dove installare il rivelatore di monossido di carbonio CM L 4050 ?

Installatelo a un'altezza di 1-1,5 m su qualsiasi muro, in ogni stanza in cui si dorme. Evitate le aree umide (bagno), vicino a fonti di calore, aperture di aerazione o tende. Temperatura ambiente ideale: tra -10°C e 40°C, umidità tra 30% e 90%.

Come testare il rivelatore?

Premere il tasto Test/Reset. Sentirete 4 bip e il LED rosso lampeggerà. Eseguite questo test ogni settimana. Se la spia verde non lampeggia ogni 30 secondi o il test non funziona, sostituite le batterie o l'apparecchio.

Cosa fare in caso di allarme?

Non ignorate mai l'allarme. Uscite immediatamente all'aria aperta o aprite tutte le finestre e porte. Non rientrate nell'edificio. Chiamate i vigili del fuoco dall'esterno. Fate controllare il vostro impianto da un tecnico qualificato.

Come sostituire le batterie?

Aprite il rivelatore e inserite 3 batterie AA 1,5 V rispettando la polarità (+/-). Al primo utilizzo, rimuovete le linguette gialle. Dopo la sostituzione, testate l'apparecchio con il pulsante Test.

Qual è la durata di vita del rivelatore?

La durata di vita del dispositivo è di 7 anni. La batteria dura circa 5 anni. Un avviso acustico e visivo (LED giallo) indica la fine della vita. Sostituite quindi l'intero rivelatore.

Come pulire il rivelatore?

Aspirate le aperture dell'allarme con un aspirapolvere dotato di bocchetta morbida. Pulite la superficie con un panno umido. Non utilizzate mai detergenti o solventi. Testate l'allarme dopo ogni pulizia.

Questo rivelatore rileva il fumo?

No, questo rivelatore è progettato solo per il monossido di carbonio (CO). Non rileva fumo, fuoco o altri gas. Non sostituisce un rivelatore di fumo.

Come attivare la funzione silenzio (Hush)?

In caso di allarme, premete il pulsante Test/Hush. L'allarme si silenzia per 5 minuti, a meno che la concentrazione di CO non superi 200 ppm. La funzione non può essere attivata se il livello di CO è già ≥200 ppm.

Cosa significa il lampeggio del LED giallo?

Un lampeggio giallo ogni 30 secondi indica un'anomalia (2 bip) o batteria scarica (1 bip). Consultate la tabella dei segnali nel manuale. Se il sensore è difettoso o l'apparecchio è giunto a fine vita, sostituitelo.

Il rivelatore è in garanzia?

Sì, la garanzia è di 3 anni. Le riparazioni devono essere effettuate da un professionista autorizzato. I danni dovuti a errata manipolazione o mancato rispetto delle istruzioni sono esclusi.

MANUALE UTENTE CM L 4050 BRENNENSTUHL

Istruzioni d'uso Rivelatore di CO CM L 4050 alimentato a batteria

Importante: Leggere e conservare queste istruzioni d'uso. Osservare e rispetto are indicazioni di sicurezza.

Indice Rivelatore di monossido di carbonio (CO) alimentato a batteria

1. Introduzione 62
2. Confezione 62
3. Dati tecnici 63
4. Uso e installmente 65

4.1 Scelta del luogo di montaggio 65
4.2 Ambienti da evitare 66
4.3 Installazione e messa in funzione 67
4.4 Funzioni supplementari 69
4.5 Che casa fare in caso di allarme.........70
4.6 Test/controllo del funzionamento......73

5.Manutenzione. 74
6.Smaltimento 75
7.Garanzia. 75

Istruzioni d'uso CM L 4050

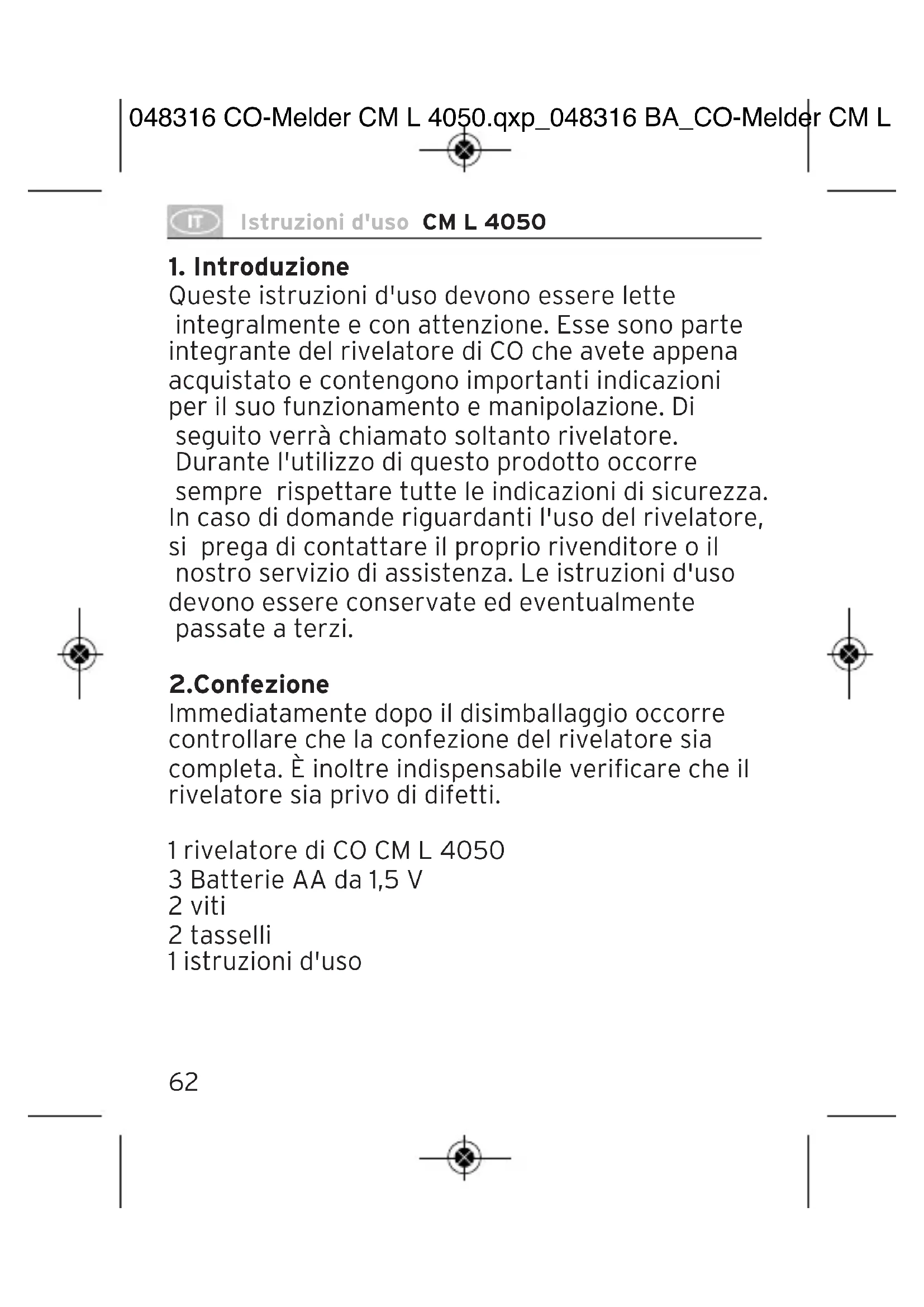

1. Introduzione

Queste istruzioni d'uso devono essere lette integralmente e con attenzione. Esse sono parte integrante del rivelatore di CO che avete appena acquistato e contengono importantiindicazioni per il suo funzionamento e manipolazione. Di seguito verrà chiamato soltanto rivelatore. Durante l'utilizzo di questo prodotto occorre sempre rispetto delle indicazioni di sicurezza. In caso di fornando riguardanti l'uso del rivelatore, si prega di contattare il proprio rivenditore o il nostro servizio di assistenza. Le istruzioni d'uso devono essere conservate ed eventualmente passate a terzi.

2.Confezione

Immediatamente dopo il disimballaggio occorre controllare che la confezione del rivelatore sia completa. è inoltre indispensable verificare che il rivelatore sia privo di difetti.

1 rivelatore di CO CM L 4050
3 Batterie AA da 1,5 V
2 viti
2 tasselli
1istruzioni d'uso

3. Dati tecnici

Il rivelatore di CO è calibrato in modo tale da corrispondere ai seguenti valori di CO in conformità con EN 50291-1:2010 + A1:2012.

Concentrazione di CO nell'aria	Nessun allarme prima di	Allarme prima di
50 ppm	60 min.	90 min.
100 ppm	10 min.	40 min.
300 ppm	-	3 min.

Tipodi protezione: IP20

Alimentazione: 4,5 V (3 x AA 1,5 V)

Tensione max: < 45 mA (allarme)

Potenza segnalatore: 85 dB (a 1 mt di distance)

Durata di vita

della batteria: 5 anni

Durata di vita

dell'apparecchio: 7 anni

ATTENZIONE: IMPORTANTE!

QUESTO NON è UN ALLARME PER FUMO! Questo rivelatore di CO è stato sviluppato per rilevare il monossido di carbonio generato da OGNI fonte di combustione. Non è stato sviluppato per rilevare fumo, fuoco o altri gas.

AVVERTIMENTO!

Il rivelatore è predisporto per essere utilizzato solo in locali asciutti, non è consentito l'uso all'aperto o in locali umidi. Per garantire la funzione di protezione del rivelatore, il LED POWER (vedi tabella Segnali di allarme e Indicazioni LED) deve essere controllato ad intervalli regolari di tempo. Coprire il rivelatore in caso di lavori di restauro, preoccuparsi poi di rimuovere la copertura una volta terminato il restauro (vapori eccessivi di pitta, solventi, detergenti, ecc. possono danneggiare o deteriorare il sensore). Il rivelatore di CO non sostituisce la corretta manutenzione degli impianti di riscaldamento o la spazzatura del camino.

AVVERTIMENTO!

IL PRESENTE APPARECCHIO è FINALIZZATO ALLA PROTEZIONE DI PERSONE DAGLI EFFETTI ACUTI DEL MONOSSIDO DI CARBONIO. NON PUO OFFRIRE UNA SICUREZZA COMPLETA A SOGGETI CON PARTICOLARI PROBLEMI DI CARATTERE MEDICO. IN CASO DI DUBBIO CONSULTARE UN MEDICO.

AVVERTIMENTO!

In caso di manipolazioni del rivelatore di CO sussiste il pericolo di un cattivo funzionamento e/o di scossa elettrica.

4. Uso e installmente

In quello capitolo vengono illustrate le funzioni basilari del rivelatore. Leggere quello capitolo attendamente in modo da comprendere e applicare tutte le funzioni.

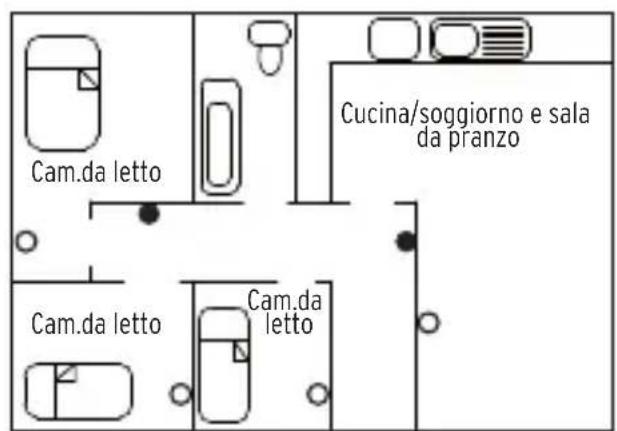

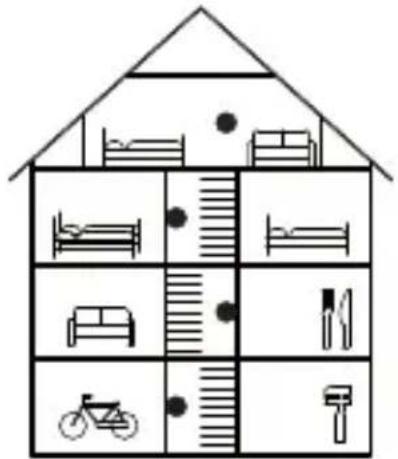

4.1 Scelta del luogo di montaggio IN QUALE PUNTO VA INSTALLATO IL RIVELATORE DI CO

• Protezione minima (ogni piano,ogni zona notte)

Protezione ottimale (tutti i locali eccetto cucina e sala da bagno)

Il rivelatore dovrebbe essere installato su ciascun piano della casa, preferibilmente in agli locale.
Il rivelatore di CO è indicatoanche per imbarcazioni e autocaravan.

Istruzioni d'uso CM L 4050

La densità del monossido di carbonio, ad una
temperatura ambiente di 20^, è simile alla densità (0.96716) dell'aria. Esso si difonde facilemente
nell'aria, come il profumo, uniformmente in tutte
le direzioni. A 0^ il monossido di carbonio è,
tuttavia, più pesante dell'aria (densità di 1.250). Il fissaggio del rivelatore cuiè quindi
effettuato a un'altezza compresa tra 1 m e 1,5 m su
ogni parete della stanza o del corradoio.

Importante: Il rivelatore di CO dovrebbe essere posizionato in modo tale da poter essere udito durante il sonno.

AVVERTIMENTO! Il rivelatore non funziona in assenza di corrente. Il rivelatore di CO è un segnalatore precoce!! Si prega di non verniciare il rivelatore.

4.2 Non sono idonei al montaggio gli ambienti

• Nel raggio di 1,5 mt da ciascun impianto di combustione alimentato a gas.
  In punti ad alta concentrazione di polvere, sporcizia o olii/grassi.
  In locali umidi o locali ad elevata umidità dell'aria. Installare l'allarme ad almeno 3 mt alla stanza da bagno.
  In punti molto freddi o molto caldi, in cui la

CM L 4050 Istruzioni d'uso

temperatura cui scendere al di sotto dei -10 °C o superare i 40 °C.

La cui umidità dell'aria si attesti al di fatto del 30% o al di sopra del 90% dell'umidità relativa
- Sotto la luce diretta del sole, direttamente sopra ad un lavabo o fornello.
- Dietro a tende, tendine, mobili o punti in cui non sia garantita la circolazione dell'aria.
Incantine e garag non riscaldati.
- In punti nei quali il rivelatore potrebbe essere esposto a solventi chimici o detergenti.
- Nelle vicinanze di aperture di aerazione, condotti di scarico e camini.
- Nelle vicinanze di riscaldamenti o attrezzature di cottura.
- Nelle vicinanze di ventilatori da soffitto, termoventilatori, climatizzatori e aperture per l'aria fresca.

4.3 Installazione e messa in servizio

Segnare due fori da praticare (distanza 58 mm) ed eseguirli nella parete con una punta da trapano da 5 mm. Fare attenzione a non danneggiare i cavi! Spingere il tassello di plastica all'interno dei fori e avvitarvi le due viti in dotazione fino a che la testa delle viti sporga alla cora di ca. 3 mm. Mettere le aperture di sospensione del supporto della testa delle viti e tirare il supporto leggermente verso il basso.

Istruzioni d'uso CM L 4050

Il rivelatore di CO dovrebbe essere installato da una persona specializzata.

Inserimento delle batterie

Alla prima messa in servizio rimuovere le strisce giale per attivare le batterie.

Sostituzione delle batterie

Mettere le tre batterie mignon AA nell'apaprecchio, facendo attenzione alla polarità (+/-). All'inizio si avverte un bip e il LED verde di stato lampeggia brevamente, poi il LED verde lampeggia per 2 minuti agli 6 secondi. Quando il LED verde lampeggia a un ritmo di 30 secondi, l'apparecchio è primo all'uso.

Ruotare quindi l'allarme CO presente sul supporto, fino a che scatta in posizione e controllare poi il funzionamento dell'allarme CO premendo il tasto Test/Reset. Durante quest'operazione mantenete una distanza dall'apparecchio pari alla lunghezza di un braccio, per protegere il vosro udito.

ALLARME SONORO & INDICAZIONE LED

Indicazione: ■ ■ ■ significa "bip, bip, bip"

Funzionamento difettoso	Indicatore energia verde Power	Segnale allarme rosso Alarm	Segnale erre gialla Fault	Tono di allarme
Uso normale Lampeggia	ogni 30 sec.	--- --
Stato allarme	--	4 bip + Luce inter - mittente	-- ■ ■ ■ -5s-	■ ■ ■ -5s-
Avvertenza batteria scarica	-- -- 1 bip + lampeg-		gia anni 30 sec..	■ -30 sec.-■ -30 sec.-■ --
Errore sensore -- 2 bip	+ lampeg-		gia anni 30 sec.	■ ■ -30 sec.-■ -30 sec.-■ -30 sec.-
Avvertenza: fine vita del sensore	Lampeggia anni 30 sec. bip	lampeggia --■	-30 sec.-	■ -30 sec.-■ --

4.4 funzioni supplementari

Il rivelatore di CO viene fornito con le seguenti funzioni di facile uso:

Funzione di allarme:

Questa funzione viene utilizzata per arrestare l'allarme per 5 minuti.

Premere durante l'allarme il "pulsante hush/test", se la concentrazione di CO raggiunge i 200 ppm (parts per million (ppm, in italiano "parti di un milione"), l'allarme si riattiva. Il rivelatore dopo 5 minuti ritorna automaticamente al funzionamento normale.

Istruzioni d'uso CM L 4050

Se la concentrazione sale durante la funzione di silenziamento, tale funzione viene bypassata e il rivelatore lancia l'allarme.

ATTENZIONE: Se la concentrazione di CO rimane sui 200 ppm, la funzione di silenziamo non può essere attivata.

Avverenza batteria scarica:

Se la potenza della batteria diminuisce, il rivelatore emette 1 bip. Il LED giallo FAULT lampeggia agli 30 secondi.

Avviso di erre:

Se il rivelatore trova un erre, emette 2 bip. Il LED giallo FAULT lampeggia agli 30 sec.

Avviso fine durata di vita del rivelatore:

Se il rivelatore di CO arrivava a fine vita, i LED verde erosso lempeggiano e il rivelatore emette bip agli 30 secondi.

Se ciò fosse, il rivelatore delve essere sostituto.

4.5 Che casa fare in caso di allarme NON IGNORARE MAI L'ALLARME PER CO

Il monossido di carbonio CO viene denominato "killer silenzioso", poiché è un gas invisibile, inodore e

insapore. Essoiene generato dall'incompleta combustione di combustibili fossili. Fanno parte di quosti combustibili: legna, carbone, carbone vegetale, petrolio, metano, cherosene e propano.

Numerosi casi osservati di avvelenamenti da CO, molto significano che le vittime si accorgono di non sentirsi bene, ma sono talmente disorientate, da non riuscire più in alcun modo a salvari.

Un avvenamento da CO causa sintomi quali mal di testa, senso di soffocamento al petto, capogiri, stanchezza, confusione e dificoltà di respirazione. Poiché un avvenamento da CO fa salire al massimo la pressione sanguigna della vittima, la sua pelle più assumere una tonalità rosa o rossa.

1. Se il rivelatore di CO da l'allarme o si presume vi sia una fuga di gas, non va mai ignorato!
2. Occorre andare immediatamente all'aria aperta o aprire tutte le finestre e le porte, in modo che il CO si dilegui.
3. Chiamare immediatamente i vigili del fuoco dal'esterno dell'edificio.
4. Assicurarsi, che TUTTE le personne abbiano abbandonato l'edificio.
5. Attendere davanti alla finestra aperta oppure davanti all'edificio che arriviti il pronto intervento.

Istruzioni d'uso CM L 4050

1. Consultare un technique specializzato per localizzazione la fonte di CO.

Concentrazioni estreme di CO possono sare danni e menomazioni permanenti o sare la morte.

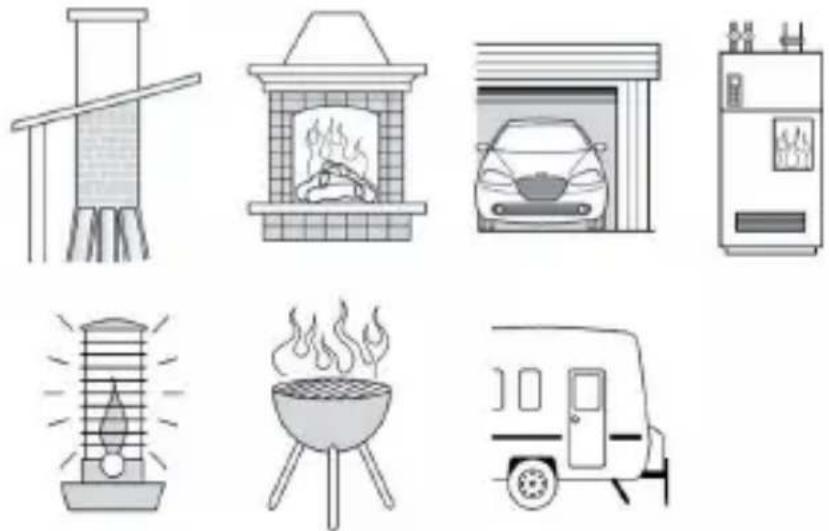

RISCHI COMUNI CHE POSSONO PORTARE AD UN AVVELENAMENTO DA CO

• Problemi tecnici con l'impianto, dovuti ad anomalie, manutenzione o cura scarse.
• Camino o condotti di aerazione difettosi.
• Conduzione dell'aria difettosa, cosiddetta corrente d'aria alla parte posteriore.
• Installazione difettosa del bruciatore.
• Camini di dimensioni errate, ecc.
• Barbecue, che viene usato all'interno.

4.6 Test/controllo del funzionamento

Importante: Il test di funzionamento deve essere eseguito settimanalmente.

Verificare che il LED verde lampeggi a un inervallo di ca. 30 secondi, per essere certi che il rivelatore è primo all'uso.

Se il LED verde non lampeggia agli 30 secondi, o il rivelatore non reagisce al pulsante di prova:

1. Sostituire la batteria.
2. Assicurarsi che la batteria sia correttamente inserita.
3. Assicurarsi che il rivelatore sia stato adeguatamente pulito.
4. Controllare che il rivelatore non presenti dei anni evidenti.

Se il rivelatore continua a non funzionare, occorre sostituirlo subito. Non cercare di ripararlo per conto proprio, la garanzia decadrebbe.

Indicazione: In modalità normale di test la disattivazione del segnale di avertimento non è attiva.

Istruzioni d'uso CM L 4050

5. Manutenzione

Il rivelatore non deve essere esposto ad acqua o polvere.

• Testarlo almeno una volta a settimana con il pulsante di test.
• Con un aspiratore aspirare le fessure dell'allarme.
• Pulire la superficie dell'allarme con un panno umido.
• Non utilizzato mai detergenti, poiché questi possono danneggiare il sensore.
  Testare l'allarme après la pulizia.
• Controllare se il LED verde „POWER“ lampeggia all’incirca agli 30 secondi.

La batteria dura almeno un anno. Circa un mese prima che la batteria sia completamente scarica, il rivelatore di CO emette un breve segnale con un lampeggio del LED giallo agli 30 secondi.

Sta aindicare che la batteria deve essere sostituita.Durante\ questo periodo,l'llallarme funziona normalmente. Testare sempre l'allarme dopo un cambio batteria.

AVVERTIMENTO: La sostituzione della batteria dovrebbe essere effettuata da una persona specializzata.

6. Smaltimento

Terminato il ciclo di vita del prodotto, lo stesso non deve essere smaltito con i normali rifiuti domestici. Il prodotto deve essere

smaltito in un centro di raccolta per il trattamento di rivelatori elettrici ed elettronici. Informarsi presso la propria amministrazione comunale o città sulle possibilità di smaltimento adeguato ed ecocompatibile del prodotto.

7. Garanzia

Garantiamo quello prodotto per 3 anni.

Le riparazioni devono essere effettuate soltanto tramite negozi specializzati autorizzati.

I danni dovuti ad una manipolazione non conforme, inosservanza delle istruzioni d'uso, nonché i pezzi soggetti ad usura sono escludi alla garanzia.
