BR 1211 - Rauchmelder BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Rauchmelder
Marke	Brennenstuhl
Modell	BR 1211
Abmessungen	Ca. 100 mm Durchmesser, 40 mm Höhe
Gewicht	Ca. 150 g (ohne Batterie)
Stromversorgung	9V Batterie (enthalten)
Batterielebensdauer	Ca. 1 Jahr (je nach Nutzung)
Erkennungsprinzip	Optisch (Photodetektor)
Alarmlautstärke	85 dB in 3 m
Batterieschwachanzeige	Piepton alle 40 Sekunden
Test-/Stummtaste	Ja (ermöglicht Test oder vorübergehende Deaktivierung des Alarms)
Befestigung	Schrauben und Dübel im Lieferumfang, Deckenmontage
Erkennungsbereich	Bis zu 40 m² (je nach Installation)
Normen	EN 14604
Wartung und Reinigung	Einmal im Monat mit einem sanften Staubsauger oder einem trockenen Tuch reinigen
Sicherheit	Staubdicht (IP-Schutzart nicht angegeben)
Ersatzteile	Standard 9V Batterie (vom Benutzer austauschbar)
Reparierbarkeit	Keine reparierbaren Teile außer der Batterie; Gerätelebensdauer: 10 Jahre
Betriebstemperatur	von 0 °C bis 40 °C
Relative Luftfeuchtigkeit	Bis zu 95 % (ohne Kondensation)

Häufig gestellte Fragen - BR 1211 BRENNENSTUHL

Wie installiere ich den Rauchmelder BR 1211?

Befestigen Sie die Basis mit den mitgelieferten Schrauben an der Decke, setzen Sie die 9V-Batterie unter Beachtung der Polarität ein und rasten Sie den Melder auf der Basis ein. Führen Sie einen Test durch, indem Sie die mittlere Taste drücken.

Was tun, wenn der Melder regelmäßig piept?

Ein Piepton alle 40 Sekunden zeigt eine schwache Batterie an. Ersetzen Sie die 9V-Batterie durch eine neue und setzen Sie den Melder zurück.

Wie teste ich die ordnungsgemäße Funktion des Geräts?

Drücken Sie die Test-/Stummtaste lange (ca. 3 Sekunden). Der Alarm ertönt kurz. Ist dies nicht der Fall, ersetzen Sie die Batterie oder das Gerät.

Wie deaktiviere ich vorübergehend einen Fehlalarm?

Drücken Sie kurz die Test-/Stummtaste, um den Alarm für etwa 10 Minuten stummzuschalten. Der Rauch sollte sich innerhalb dieses Zeitraums verziehen.

Wo platziere ich den Rauchmelder?

Installieren Sie ihn an der Decke in der Mitte eines Raumes, mindestens 30 cm von Wänden und Leuchten entfernt. Vermeiden Sie Küchen und Badezimmer, um Fehlalarme zu reduzieren.

Wie lange ist die Lebensdauer des Melders?

Der Melder hat eine Lebensdauer von 10 Jahren. Nach Ablauf dieser Zeit ersetzen Sie das gesamte Gerät, auch wenn es noch funktioniert.

Kann man mehrere Melder miteinander verbinden?

Nein, der BR 1211 ist ein eigenständiger Melder. Er erlaubt keine kabelgebundene oder drahtlose Vernetzung.

Wie reinige ich den Rauchmelder?

Verwenden Sie einmal im Monat einen sanften Staubsauger mit Bürstenaufsatz, um den Staub zu entfernen. Verwenden Sie weder Wasser noch Lösungsmittel.

Was tun bei einem echten Alarm?

Bleiben Sie ruhig, evakuieren Sie sofort die Räumlichkeiten, schließen Sie Türen hinter sich und rufen Sie die Feuerwehr. Kehren Sie nicht zurück, bevor die Feuerwehr die Erlaubnis gibt.

Ist das Gerät garantiert?

Ja, der Melder hat eine gesetzliche Garantie von 2 Jahren auf Herstellungsfehler. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG BR 1211 BRENNENSTUHL

Drahtlos Zusammen - schaltbare

Funkrauchmelder BR 1211

Mit Stummschaltfunktion

WICHTIG:

Lesen und bewahren Sie diese Bedienungs - anleitung auf. Beachten und befolgen Sie die Sicherheitshinweise.

Einleitung

Diese Bedienungsanleitung muss vollständig und sorgfältig durchgelesen werden. Sie ist Bestandteil des von Ihnen neu erworbenen batterie betriebenen, fotoelektrischen Rauchmelders und enthält wichtige Hinweise für den Betrieb und die Hand -habung. Im Weiteren wird dieser nur Rauchmelder genannt. Es sind beim Gebrauch dieses Produktes immer alle Sicherheitshinweise zu beachten.

Bei auftretenden Fragen bezüglich der Benutzung des Rauchmelders kontaktieren Sie Ihren Händler oder unsere Servicestelle. Die Bedienungs - anleitung ist aufzubewahren und muss ggf. an Dritte weitergereicht werden. Zudem muss auf einen einwandfreien Zustand des Rauchmelders geachtet werden.

BR 1211 Bedienungsanleitung

Technische Daten

Gerät: BR 1211

Prüfzeichen: VdS geprüft, EN 14604

Schutzart: IP 20

Spannung: 9 V DC Alkaline

Batterie oder MN1604

Max. Strom: < 50 mA (Alarm)

Umgebungstemperatur: 0°C - 40°C

Relative Luftfeuchtigkeit: 10%-90%

Lautstärke Signalgeber: 85 dB (3 m Entfernung)

Lebensdauer Batterie: 1 Jahr

Auswahl des Montageortes

HINWEIS: Es empfiehlt sich, mehrere Rauch -melder in der Wohnung bzw. im Gebäude zu montieren. Um einen Mindestschutz zu erhalten, empfiehlt es sich für mehrstöckige Gebäude pro Etage einen Rauchmelder zu installieren.

WARNUNG: Der Rauchmelder ist auf dem Weg zu den Schlafräumen zu montieren (Treppenaufgang, Flur, Eingangshalle etc.). Es ist darauf zu achten, dass dieser auch in den Schlafräumen gut zu hören ist. Wird ein ungünstiger Platz ausgewählt, kann der Rauchmelder in Brandfall weitgehend unwirksam sein. Somit kann es im Brandfall wichtige lebensrettende Zeit verkürzen um sich in Sicherheit zu bringen.

Bedienungsanleitung BR 1211

TIP: Um sicher zu sein, dass der Ort akustisch günstig gewählt ist, muss ein Testalarm ausgelöst werden.

Um eine erweiterten Schutz und eine effektive Warnung zu erzielen sollte in jedem Wohnraum und Kellerraum ein Rauchmelder installiert sein. Bei folgenden Räumen und Montageorten kann die Montage zu Problemen führen:

Ort/Art Grund

Küche/Bad Kochdampf und Feuchtigkeit (Luftfeuchtigkeit 90%)

Garagen Verbrennungsmotoren (PKW etc.)

Feuchträume Feuchtigkeit von Trocknern, Dampf etc. (Luftfeuchtigkeit 90%)

Staubige Räume Die Messensoren des Rauchmelders können sehr schnell verschmutzen.

Orte mit starker Luftbewegung durch Luftbewegung Ventilatoren, offene Fenster, Lüftern etc.

BR 1211 Bedienungsanleitung

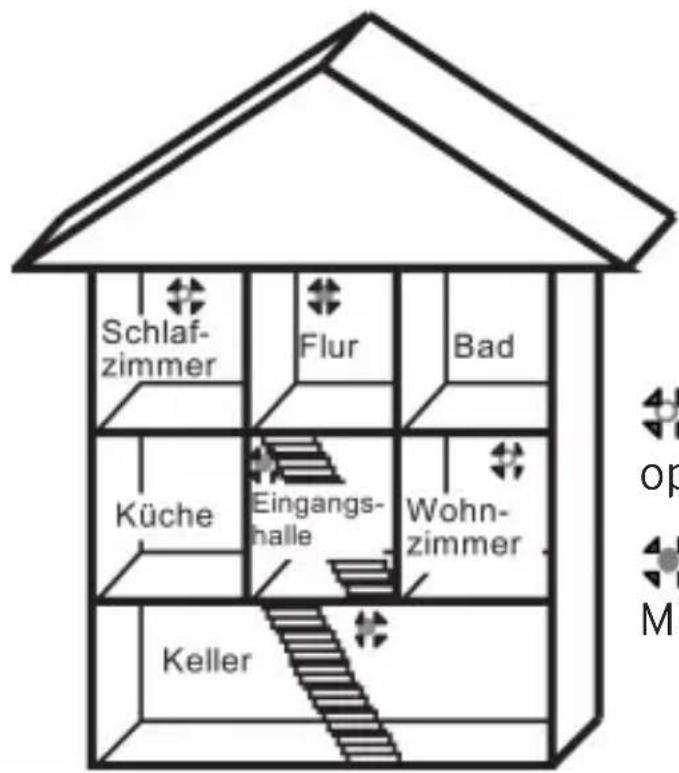

Rauchmelder für optimalen Schutz

Rauchmelder für Mindestschutz

Bedienungsanleitung BR 1211

Räume mit Räume unter 0°C oder höher extremen 40°C

Temperatu ren

Räume mit hohem Die Messensoren des Rauch-Insekten- melders können sehr schnell aufkommen verschmutzen.

Raucherzimmer Der Zigaretten-/Pfeifenrauch kann von einem Rauch, welcher durch einen Brand entsteht, vom Rauchmelder nicht unterschieden werden.

In den Räumen gibt es einige Punkte welche bei der Montage beachtetet werden sollten.

Ort Beschreibung

Deckenmontage Den Rauchmelder an der Decke an einer zentralen Position montieren. WICHTIG: Bereiche, in welchen es keine Luftumwälzung gibt, sind zu vermeiden z.B. in der Nähe von Fenstersimse, Vorhänge, Möbel, etc. Es ist ein Abstand von 30 cm einzuhalten. Der Rauchmelder ist im Abstand zu den Wänden

BR 1211 Bedienungsanleitung

als auch Ecken von 30 cm zu montieren. Dies hemmt im Brandfall die Rauchbewegung und der Rauchmelder alar miert erst, wenn die Rauchkonzentration sehr stark ist. Die Montage in der Nähe von Deckenleuchten (z.B. Halogensystem, Leuchtstofflampen) insbesondere mit Dimmfunktion, ist ebenso zu vermeiden.

Dachschräge In Bereichen mit schrägen und spitzen Dächern ist der Rauchmelder 90 cm vom höchsten Punkt zu montieren, da in der Schräge/Spitze keine Luftbewegung stattfindet. Dies hat zur Folge, dass der Rauch zu spät erkannt wird.

Bedienungsanleitung BR 1211

HINWEIS:

Ideal ist die Montage an einem

Dachbalken.

Installation und Inbetriebnahme des Rauchmelders

HINWEIS: Beiliegendes Befestigungsmaterial ist für Betondecken geeignet, bei anderen

Untergründen muß entsprechendes Befestigungsmaterial im Fachhandel bezogen werden.

HINWEIS: Ein Alarm kann lediglich durch das

Entfernen der Batterie vom Batterieclip gestoppt werden.

Der Rauchmelder wird durch eine Batterie versorgt und benötigt keine zusätzliche

Spannungsversorgung.

Stummschaltfunktion

Drücken Sie die Test-/Stummschalttaste, um einen Fehlalarm abzuschalten. Das Gerät wird automatisch auf eine geringere Empfindlichkeitsstufe eingestellt. Damit lassen sich Fehlalarme über einen Zeitraum von ca. 10 Minuten unterdrücken, d.h. das Gerät wurde Stumm geschalten.

Nach Ablauf der Stummschaltzeit schaltet das Gerät automatisch auf normale Empfindlichkeit zurück. Wollen Sie die Stummschaltung

BR 1211 Bedienungsanleitung

verlängern, drücken Sie erneut die Test-/ Stummschalttaste.

Kodierung

Alle miteinander vernetzten Rauchmelder müssen auf den gleichen Funkcode eingestellt sein. Ab Werk wird der Funkcode »1« eingestellt. Um Interferenzen mit anderen, baugleichen Systemen zu verhindern, empfehlen wir Ihnen den Code an allen Geräten vor der Installation zu ändern.

Dies gilt jedoch nicht für Kode »O«, der eine Prioritätsfunktion ist. Wenn an einem Rauchmelder die Kodenummer »O« eingestellt ist, dann kann dieses Gerät nach einer Verzögerungszeit von 3 Minuten die Funksignale von Geräten mit allen anderen Kodes empfangen.

Spezielle Alarm-Funktion

Um bei einem Alarm die Alarmquelle leichter zu lokalisieren, lösen die mit ausgelösten vernetzten Meldern erst nach einer Verzögerung von ca. 30 Sekunden den vollen Alarmton aus. Während der Verzögerungszeit melden die mit ausgelösten Meldern den Alarm durch ein Blinken der optischen Anzeige 1 x ca. alle 2 Sekunden und durch einen lauten Piepton ca. alle 6 Sekunden.

Bedienungsanleitung BR 1211

Alarmspeicherfunktion

Löst ein Melder Alarm durch Rauch oder eine Störquelle aus (jedoch nicht durch Drücken der Prüftaste), dann wird die Auslösung an diesem Melder bis zu 12 Stunden lang gespeichert. Die gespeicherte Auslösung wird alle 8 Sekunden gleichzeitig durch einen Piepton und ein Blinken angezeigt. Während dieser Zeit ist die Funktion des Melders nicht beeinträchtigt. Der Speicher kann gelöscht werden, indem die Prüftaste so lange gedrückt wird, bis ein Alarmton zu hören ist.

Batterie wechseln/einlegen Tätigkeit Beschreibung

Gehäuse Um eine Batterie zu entnehmen abnehmen ist das Gehäuse entgegen des Uhrzeigersinns zu drehen. Dadurch kann das Gehäuse abgenommen werden und der Zugang zur Batterie ist frei zugänglich.

Alte Batterie Entnehmen Sie die Batterie entnehmen aus dem Batteriefach. Lösen sie den Batterieclip von den Anschlüssen der Batterie.

Neue Batterie WICHTIG: Die Batterie ist anschließen polungsrichtig an den

BR 1211 Bedienungsanleitung

Batterieclip des Rauchmelders anzuschließen.

Batterie einlegen Legen Sie die angeschlossene Batterie in das Batteriefach ein.

Funktionskontrolle/-test Tätigkeit Beschreibung

Funktionstest WICHTIG: Der Funktionstest ist durchführen wöchentlich durchzuführen.

Taster für den Funktionstest 10 sec. lang drücken. Daraufhin ertönt ein laut pulsierender Alarmton, welcher nach dem Loslassen des Funktionstasters verstummt.

Während des Funktions tests blinkt die LED schnell auf.

Bezeichnung Funktion

Funktionstaster Durch Drücken wird ein Funktionstest durchgeführt

LED Signalisiert die Betriebs - bereit schaft

Bedienungsanleitung BR 1211

Wartung

Der Rauchmelder ist bis auf den Batteriewechsel weitgehend wartungsfrei. Bei Auftreten eines sich pro Minute wieder kehren den kurzen Tones ist die Batterie am Ende ihrer Lebensdauer. Diese ist unverzüglich zu ersetzen. Diese Warnung hält über einen Zeitraum von 7 Tagen an, bevor die Batterie vollständig entladen ist. Anschließend ist keine Spannungsversorgung mehr gegeben.

WARNUNG: Sollte die LED nicht jede Minute einmal blinken, zeigt dies eine leere Batterie an.

WICHTIG: Nach einem Wechsel ist ein Funktions- test durchzuführen.

Austauschdatum:

Rauchmelder sollten nach 10 Jahren erneuert werden.

Fluchtplan

Es wird empfohlen sich mit allen Hausbewohnern gemeinsam einen Fluchtplan auszuarbeiten. Überlegen sie gut, ob im Falle eines Brandes dieser Fluchtweg unter keinen Umständen durch Hindernisse versperrt ist. Außerdem muss es der schnellste als auch der sicherste Weg ins Freie sein.

BR 1211 Bedienungsanleitung

Reinigung

Der Rauchmelder ist regelmäßig von Staub zu befreien. Dies kann mit dem Staubsauger geschehen. Saugen Sie alle Seiten des Rauchmelders ab. Das Produkt ist mit einem trockenen fusselfreien oder einem feuchten Tuch zu reinigen. Verwenden Sie keine scharfen Reinigungsmittel bzw. Chemikalien (Lösungsmittel, Benzin etc.).

Entsorgung

Am Ende der Lebensdauer des Produktes darf dieses nicht im normalen Hausmüll

entsorgt werden. Das Produkt ist an einer

Sammelstelle für die Aufbereitung von elek tri- schen und elektronischen Geräten zu entsorgen. Erkundigen Sie sich bei Ihrer Stadt- oder Gemein- deverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Produktes.

Die Batterien sind am Ende ihrer Lebens - dauer unentgeltlich in den Sammelstellen Ihrer Stadt, Gemeinde oder im Batterie fach-

handel abzugeben.

Garantie und Service

Wir gewähren auf diesen Artikel eine Garantie von 3 Jahren.

Reparaturen nur über den autorisierten Fachhandel.

Bedienungsanleitung BR 1211

Beschädigungen durch unsachgemäße Hand habung, Nichtbeachten der Bedienungsanleitung sowie Verschleißteile sind von der Garantie ausgeschlossen.

Serviceadresse: H. Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.brennenstuhl.com

Konformitätserklärung Siehe letzte Seite.

Hersteller Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

14

Service address: H. Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

CE

Adresse du service-clients : H. Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germany

40

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 72074 Tübingen · Germania

H. Brennenstuhl GmbH & Co. KG

Seestraße 1-3

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3

H. Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Alemania

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Alemania

H. Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

Konformitätserklärung

Hugo Brennenstuhl GmbH & Co Kommandilgesellschaft Seestr. 1-3 72074 Tübingen-Pfrondorf,

-

Wir, die Firma We the company Nous, la société Nosotros, la Com

erklären, dass unsere Produkte declare that our products déclarons que nos produits declaramos que nuestros produ

Rauchmelder BR 1211 interlink

die Bestimmungen der folgenden Richtlinie erfüllen:

Tübingen, den 12.6.2012
