BEDIENUNGSANLEITUNG WRHM01 BRENNENSTUHL

Sicherheitsinformationen

[e-mail] Hugo Brennenstuhl GmbH & Co. KG Seestr.1-3, D-72074 Tübingen 0499893/43232023.09

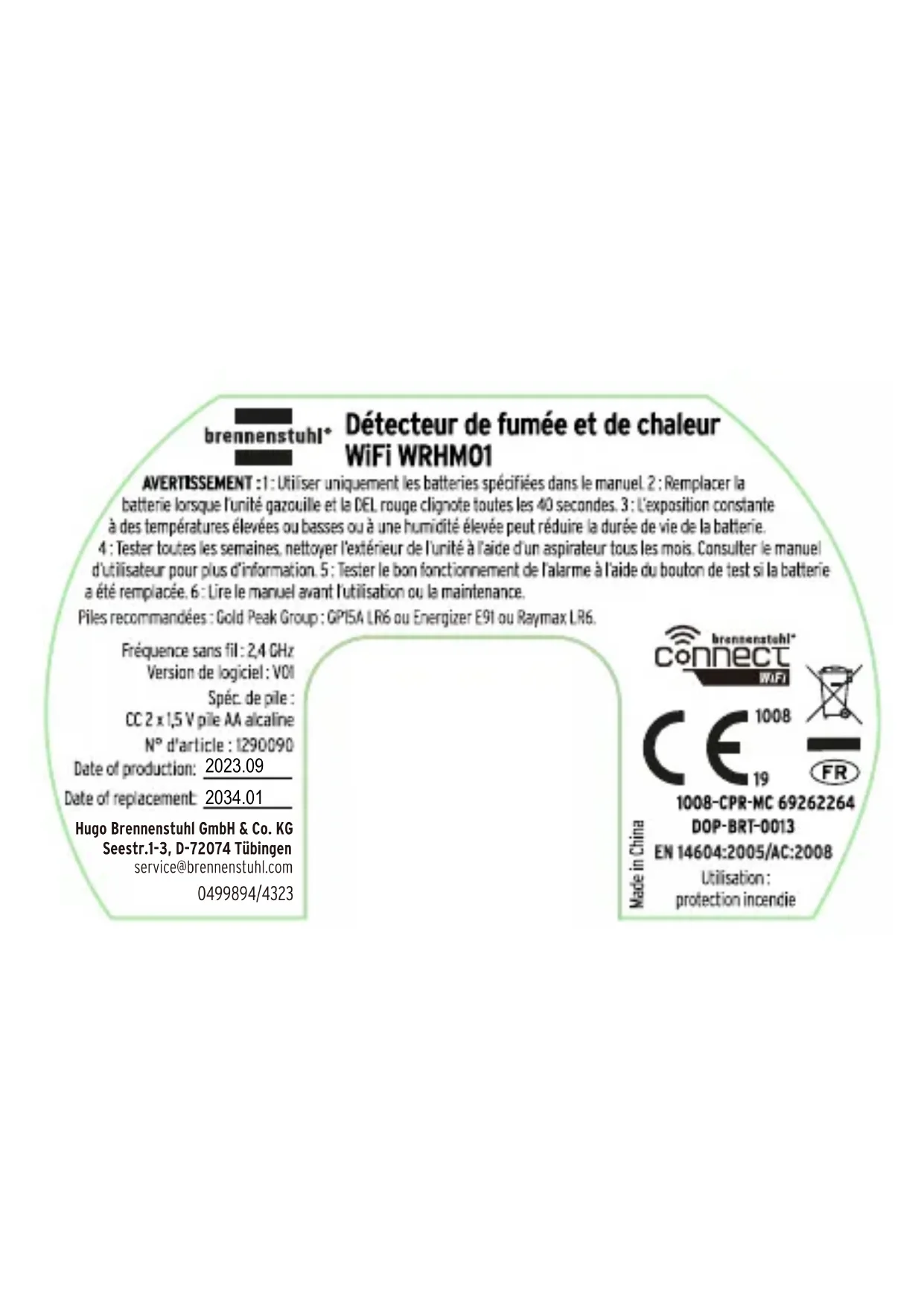

[e-mail] Hugo Brennenstuhl GmbH & Co. KG Seestr.1-3, D-72074 Tübingen 0499894/43232023.09

[e-mail] Hugo Brennenstuhl GmbH & Co. KG Seestr.1-3, D-72074 Tübingen 0499895/43232023.09

[e-mail] Hugo Brennenstuhl GmbH & Co. KG Seestr.1-3, D-72074 Tübingen 0533634/4323DE 15DE 16DE 17 Alarmtöne Rauch-AlarmAlarmton ertönt für jeweils 0,5 Sekunden mit einer 0,1 Sekunden-Pause sechsmal hintereinander. Dabei blinkt die Geräte-LED rot im Sekundentakt. Nach 4,5 Sekunden Pause wird das Alarmmuster wiederholt.Hitze-Alarm Alarmton ertönt für jeweils 0,2 Sekunden mit einer 0,1Sekun-den-Pause hintereinander für 8,5 Sekunden. Dabei blinkt die Geräte-LED rot im Sekundentakt. Nach 4,5 Sekunden Pause wird das Alarmmuster wiederholt.Der Alarm verstummt erst, wenn keine Rauchpartikel mehr vom Rauchwarnmelder erkannt werden und die Umgebungstemperatur auf 54°C sinkt. Wenn der Alarmton ausgegeben wird, prüfen Sie, ob ein Feuer ausgebrochen ist. Verlassen Sie im Brandfall sofort das Gebäude und rufen die Feuerwehr. App /BRENNENSTUHL®CONNECT herunterladen Der WiFi Rauch- und Hitzewarnmelder wird über die App brennenstuhl®Connect gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.Google, Google Play und Google Home sind Marken von Google LLC.Apple und das Apple-Logo sind Marken von Apple Inc. App Store ist eine Servicemarke von Apple Inc. Normalbetrieb Im Normalbetrieb blinkt die Geräte-LED alle 50 Sekunden einmal. Funktionstest ACHTUNG: MÖGLICHE GEHÖRSCHÄDIGUNG! Der Rauchmelder gibt einen sehr lauten und schrillen Alarmton aus, der das Gehör schädigen kann. Halten Sie daher beim Funktionstest einen Mindestabstand von 50 cm ein. Es wird empfohlen, das Gerät wöchentlich zu testen, um die ordnungsgemäße Funktion zu sichern. Drücken und halten Sie die Test- / Learn-Taste min. 4 Sekunden, bis der Alarm ertönt. Der Alarmton ertönt dreimal schnell hintereinander. Nach 1,5 Sekunden Pause wird das Alarmmuster zweimal wiederholt, bis die Test- / Learn-Taste losgelassen wird. Ertönt kein oder ein anderes Signal, liegt ein Defekt vor oder die Batterie ist verbraucht. Ist der Funktionstest nicht erfolgreich, tauschen Sie das Gerät aus.StummschaltfunktionWenn der Rauchwarnmelder einen unerwünschten Alarm, z. Bsp. durch Kochdämpfe, Schmutz oder ähnliches auslöst, kann der Alarm des Rauchwarnmelders für 10Mi-nuten über die Prüftaste stumm geschaltet bzw. der Alarm quittiert werden. Nach dem Drücken der Prüftaste (ca. 1 Sekunde) ertönen zwei Pieptöne und die rote LED blinkt alle 8Sekunden, um anzuzeigen, dass der Rauchwarnmelder stumm geschaltet ist. Die Empndlichkeit wird soweit minimiert, dass es keinen Fehlalarm mehr gibt. Die Funktionsbereitschaft bleibt aber erhalten, so dass der Rauchwarnmelder Alarm auslöst, sobald die Rauchkonzentration weiter stark ansteigt. Diese Desensibilisierung der Rauchkammer wird nach 10Minuten automatisch wieder aufgehoben. Der Rauchwarnmelder hat wieder seine normale Empndlichkeit. Entfernen Sie das Gerät von der Montageplatte. Zeichnen Sie die Bohrlöcher mit Hilfe der Montageplatte mit einem Stift an der Decke an. Bohren Sie die eingezeichneten Löcher (5,5mm-Bohrer, ca. 25-30mm tief bei Betondecken/ 2,5mm-Bohrer ca. 20mm tief bei Holzver-kleidungen oder Balken) und setzen die Dübel ein. Montageplatte festschrauben. Batterien ins Gerät einsetzen. Gerät auf die Montageplatte setzen und im Uhrzeigersinn festdrehen. Zu vermeidende Montageorte Rauchwarnmelder nicht in zuggefährdeter Umgebung, z. B. in der Nähe von Klima- und Belüftungseinlässen installieren. In Badezimmer, Duschräumen oder in Räumen, in denen die Temperatur 45°C überschreitet oder unter 5 °C fällt. Nicht in Dachspitzen, da sich im Brandfall rauchfreie Luft ansammeln könnte. In Küchen, Garagen, Waschküchen oder Heizungsräumen können Kochdämpfe, Fahrzeugabgase, Staub und Feuchtigkeit einen Fehlalarm auslösen. In sehr staubigen oder schmutzigen Bereichen. Schmutz und Staub kann sich im Rauchwarnmelder ansammeln und die Funktionssicherheit beeinträchtigen. In einem Abstand von weniger als 1,50m von Leuchtstoampen. Montage WARNUNG! Um Unfälle zu vermeiden, den Rauchwarnmelder gemäß den Montageanforderungen richtig an die Zimmerdecke montieren. VORSICHT! STROMSCHLAGGEFAHR! Achten Sie darauf, dass Sie bei der Montage keine stromführenden Leitungen in der Wand beschädigen. Das Gerät ist mit einer Montageplatte ausgestattet, die eine Deckenmontage zulässt. Beiliegendes Befestigungsmaterial ist für Betondecken geeignet. Bei an-deren Untergründen muss entsprechendes Befestigungsmaterial im Fachhandel bezogen werden. Wählen Sie eine geeignete Montageposition für das Gerät im zu überwachenden Raum aus.

Beispiel für eine Unterteilung mit einer Höhe ≤ 0,2 m

Beispiel für Unterteilungen mit einer Höhe > 0,2 m und Deckenfeld > 36m²

Beispiel für Unterteilungen mit einer Höhe > 0,2 m und Deckenfeld ≤ 36m²1 = Deckenfeld/ 2 = Unterteilung /h = H In Räumen mit Deckenneigungen > 20° installieren Sie den Rauchwarnmelder wie in Abb. E angeben. An einer geneigten Zimmerdecke muss der Melder im Bereich von 50–100cm vom höchsten Punkt entfernt installiert werden (Abb. E).Min. 50 cmMax. 100 cm Da der Rauch nach oben steigt, müssen Rauchwarnmelder immer an der Decke, möglichst in der Raummitte in waagrechter Position montiert werden. Es sind laut DIN EN14676 mindestens 0,5m Abstand zu allen Einrichtungsgegenständen an der Decke und zu den Wänden einzuhalten. Nicht in Dachspitzen (wenigstens 30 bis 50cm darunter), nicht in der Nähe von Luftschächten und nicht in starker Zugluft montieren.Sind Deckenbalken mit einer Höhe von mehr als 20 cm vorhanden und haben die ein-zelnen Deckenfelder zwischen den Balken eine Fläche von mehr als 36 m², so müssen zusätzliche Rauchwarnmelder in den Deckenfeldern installiert werden. Beträgt die Höhe der Deckenbalken weniger als 20 cm, so installieren Sie einen Rauchwarnmelder mittig an der Decke und nicht an einem Balken (Abb. F–H).DE 13DE 11DE 10DE 9DE 8DE 7DE 6DE 4DE 3DE 2DE 1 Der WiFi-Rauch- und Hitzewarnmelder ist betriebsbereit.Führen Sie einen Funktionstest durch (siehe „Funktionstest“). Montageort Die Montageorte für Rauchwarnmelder sind in der für Deutschland gültigen Anwen-dungsnorm DIN EN 14676 verbindlich geregelt.Hinweis: Für einen umfassenden Schutz sollten Rauchwarnmelder in allen Räumen, Korridoren, Lagerbereichen, Keller- und Speicherräumen installiert werden. In Räumen über 60 m² bzw. Fluren, die länger als 10 m sind, empehlt sich der Einsatz von mehreren Rauchwarnmeldern.Sie sollten wenigstens dem Minimalschutz gerecht werden und jedes Schlaf- und Kinderzimmer sowie Flure, die als Rettungsweg dienen, mit einem Rauchwarnmelder ausstatten.Für einen optimalen Schutz montieren Sie in alle Zimmer und Flure mindestens einen Rauchwarnmelder (Abb. A). Vorbereitungen Batterie einlegen/austauschen Tauschen Sie die Batterien jährlich aus, um einen zuverlässigen Betrieb zu ge-währleisten.2 x 1,5 V DC-Batterien Alkaline (Typ LR6 / AA / Mignon) Der WiFi-Rauch- und Hitzewarnmelder gibt bei schwachem Batteriestand ein hörbares Signal in einem Intervall von 50 Sekunden aus. Wechseln Sie beim Ertönen des Signals die Batterien aus. Entfernen Sie den WiFi-Rauch- und Hitzewarnmelder durch Drehen gegen den Uhrzeigersinn von der Montageplatte. Entfernen Sie ggf. die verbrauchte Batterie. Legen Sie die Batterie polrichtig in das Batteriefach. Achten Sie dabei auf die Markierung im Batteriefach. Setzen Sie den WiFi-Rauch- und Hitzewarnmelder auf die Montageplatte und drehen ihn im Uhrzeigersinn, bis er fest eingerastet ist.Hinweis: Ohne Batterie kann der WiFi-Rauch- und Hitzewarnmelder nicht auf der Montageplatte installiert werden.Geräteunterseite mit geöffnetem Gehäusedeckel/MontageplatteBatteriefach Funktion Der WiFi Rauch- und Hitzewarnmelder ist Teil des brennenstuhl®Connect Systems, das über die App brennenstuhl®Connect gesteuert wird. Der WiFi Rauch- und Hitzewarn-melder kann direkt mit dem Router verbunden werden. Geräteübersicht VorderseiteLautsprecherGeräte-LEDTest-/Anlern-TasteUnterseiteMontageplatte/GehäusedeckelLanglöcher zur BefestigungDie Reichweite kann teils beträchtlich verringert werden durch: Wände aus Holz, Gips, Beton, Stahlbeton Nähe zu metallischen und leitenden Gegenständen Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungs-systeme) Nähe zu elektrischen Motoren, Trafos, Netz- teilen, Computern Lieferumfang 1x WiFi-Rauch und Hitzewarnmelder WRHM012x Batterie LR6/AA /Mignon 1,5V2x Schrauben / Dübel 1x Bedienungsanleitung Technische Daten Bezeichnung Produkt: WRHM01Art. Nr.: 1290090Funk-Frequenz: 2.4 GHzFrequenzband: 2.412-2.484 GHz Max. Sendeleistung: < 100mWDrahtlose IEE-Standards: IEEE 802.11b /g /nVersorgungsspannung: 2 x LR6 / AA / Mignon Umgebungstemperatur: 0 °C bis 35 °CSchutzart: IP20Akustischer Alarm: ca. 85 dB (3 m Entfernung)Batterielebensdauer: ca. 1 Jahr (typ.)Geprüft nach: DIN EN 14604:2005/AC:2008Detektiert: Rauch und Hitze (Hitzebereich 54-70 °C)Technische Änderungen vorbehalten. Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät!Gefahr der Gerätebeschädigung Ausschließlich den angegebenen Batterietyp verwenden! Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt! Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich! Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät! Fluchtplan im Brandfall Es wird empfohlen, sich mit allen Hausbewohnern gemeinsam einen Fluchtplan auszuarbeiten. Stellen Sie sicher, dass der Fluchtweg unter keinen Umständen durch Hindernisse versperrt ist. Wählen Sie für den Fluchtweg den schnellsten und sichersten Weg ins Freie. Bestimmungsgemäße Verwendung Der WiFi-Rauchwarnmelder dient dazu, die Umgebung auf Rauch- und Hitzeentwick-lung zu überwachen und beim Erfassen von Rauch oder Überschreiten der Temperatur-schwelle über 54°C ein Alarmsignal und eine Push-Nachricht zu senden. Installationshinweise / Abstand zu Störquellen Dieses Gerät arbeitet mit 2.4 GHz b/g/n WiFi Protokoll. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelt-einüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. Das Gerät reagiert nicht auf Flammen oder Gas. Das Gerät erkennt Rauch nur in dem Raum, in dem es installiert ist. ACHTUNG: MÖGLICHE GEHÖRSCHÄDIGUNG!Der Rauchmelder gibt einen sehr lauten und schrillen Alarmton aus, der das Gehör schädigen kann. Halten Sie daher beim Funktionstest einen Mindest-abstand von 50 cm ein. Besondere Sicherheitshinweise beim Umgang mit Batterien WARNUNG! LEBENSGEFAHR! Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! VORSICHT! EXPLOSIONSGEFAHR!Laden Sie nicht auadbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und /oder önen Sie sie nicht! Werfen Sie Batterien niemals in Feuer oder Wasser! Setzen Sie Batterien keiner mechanischen Belastung aus!Gefahr des Auslaufens der Batterien Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden! Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf! Verwenden Sie nur Batterien des gleichen Typs! Alte Batterien nicht mit neuen mischen! Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien ein-wirken können z. B. auf Heizkörpern /direkte Sonneneinstrahlung.Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung. Betreiben Sie das Gerät nur in Innenräumen. Setzen Sie das Gerät keinen ungünstigen Einüssen aus, wie• Feuchtigkeit,• ständiges Sonnenlicht,• Wärmeeinstrahlung,• Kälte,• Vibrationen.VORSICHT! VERLETZUNGSGEFAHR!Önen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile.Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung /Garantie! Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Be-schädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden. Das Gerät muss alle 10 Jahre ausgetauscht werden. Das Gerät darf nicht abgedeckt oder überstrichen werden. WiFi-Rauch-und Hitzewarnmelder WRHM01 Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Vorsicht! Stromschlaggefahr! Vorsicht! Explosionsgefahr! Umweltschäden durch falsche Entsorgung der Batterien! Warn- und Sicherheitshinweise beachten! Entsorgen Sie Verpackung und Gerät umweltgerecht! Sicherheitshinweise Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Geräts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Ein-satzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es be-steht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häug die Gefahren. Räume mit anteiliger Dachschräge Ist die horizontale Decke weniger als 1m breit, montieren Sie den Melder wie in Abb. D dargestellt. Ist die horizontale Decke breiter als 1m, montieren Sie den Melder mittig an der horizontalen Decke. Wenn die Zimmerhöhe mehr als 6 m beträgt, verwenden Sie einen zusätzlichen Rauchwarnmelder. Betragen Länge und Breite einer Empore mehr als 2 m und hat die Empore eine Gesamtäche von mehr als 16m², wird ein zusätzlicher Melder unter der Empore benötigt (Abb. C). In Fluren und Gängen mit einer max. Breite von 3m darf der Abstand zwischen zwei Rauchwarnmeldern max. 15m betragen. Der Melderabstand zur Stirnäche des Flures oder Ganges darf nicht mehr als 7,5 m betragen. In Kreuzungs-, Einmündungs- und Eckbereichen (Gehrungslinie) von Gängen und Fluren ist jeweils ein Melder anzu-ordnen (Abb. B):

1/4 1/4 1/4 1/4 Beispiel für M in Eckbereich Gängen WiFi-Rauch-und Hitzewarnmelder Bedienungsanleitung DE 18 DE 19 Inbetriebnahme des WiFi-Rauch-und-Hitzewarnmelders 1. Starten Sie die App brennenstuhl®Connect. 2. Mit dem „+“ Symbol können Sie neue Geräte hinzufügen. 3. Wählen Sie in der Kategorie Sonstige den Gerätetyp „Sonstige“. 4. Versetzten Sie den WiFi-Rauch- und Hitzewarnmelder in den Anlernmodus durch 3x drücken der Test- / Anlerntaste innerhalb von 2 Sek. Der Kreis leuchtet rot im Anlernmodus.5. Folgen Sie dann den nachfolgenden Anweisungen in der App um den WiFi- Rauch- und-Hitzewarnmelder mit Ihrem Netzwerk zu verbinden. Gerät reinigen Der WiFi Rauch- und Hitzewarnmelder muss mindestens einmal im Monat gereinigt werden. Entfernen Sie vor der Reinigung die Batterie. Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten. Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberäche und Beschriftung des Geräts beschädigt werden. Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden. Setzen Sie die Batterie nach der Reinigung wieder ein und führen anschließend einen Funktionstest durch (siehe Kapitel „Funktionstest“). Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Ge-meinde oder Stadtverwaltung.Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Önungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und/ oder das Gerät über die an-gebotenen Sammeleinrichtungen zurück.Umweltschäden durch falsche Entsorgung der Batterien!Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwer-metalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Sym-bole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb =Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab. Service Bei Fragen zum Produkt kontaktieren Sie uns unter www.brennenstuhl.com. Tel.: [phone] (kostenlos) Hersteller Hugo Brennenstuhl GmbH & Co. KGSeestraße 1-3 ∙ D-72074 TübingenH. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheimlectra technik agBlegistrasse 13 ∙ CH-6340 Baarwww.brennenstuhl.com Konformitätserklärung Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co. KG, dass der Funk-anlagentyp WRHM01 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) inkl. 2015/863/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brennenstuhl.com/konformitaetserklaerung/ke_1290090.pdf Leistungserklärung Wichtig: Die Leistungserklärung nden Sie unter www.brennenstuhl.com direkt beim Artikel WRHM01/ Artikel-Nr. 1290090 zum Download.Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. DE 20 DE 22DE 21 DE 12DE 14DE 5 www.brennenstuhl.com Smart up your home. Hugo Brennenstuhl GmbH & Co. KGSeestraße 1-3 ∙ D-72074 TübingenH. Brennenstuhl S.A.S.4 rue de Bruxelles ∙ F-67170 Bernolsheimlectra technik agBlegistrasse 13 ∙ CH-6340 Baarwww.brennenstuhl.com0532127_1/2821Keller Flur Wohn-zimmerSchlaf-zimmerKücheKinder-zimmer Flur Flur WerkraumDachbodenWohnzimmerSchlafzimmerKücheKinderzimmer Flur KinderzimmerBadezimmerS +

Mindestschutz Pro Etage ein Rauchmelder im Flur, Kinder- und Schlafzimmer.Mindestschutz „+“In Berlin und Brandenbur

fällt das Wohnzimmerunter den „Mindestschutz“

Optimaler Schutzalle Aufenthaltsräume.Besonderer Schutz für die KücheRauchmelder mit Stummschaltung.

1/4 1/4 1/4 1/4 Beispiel für M in Eckbereich Gängen
