Produkttyp	Wandhalterung für Flachbildschirm
Marke	Chief
Modell	iCLPFM3B03
Maximale Tragfähigkeit	56,7 kg (125 lbs)
Minimale VESA-Kompatibilität	200 x 200 mm
Material	Hochfester Stahl
Maße der Wandplatte (ca.)	Breite 610 mm, Höhe 280 mm
Tiefe	Variabel je nach Bildschirmdicke (bis zu 50 mm)
Installationstyp	Wandmontage an Holzständer, Beton, Ziegel
Kompatibler Ständerabstand	40,6 cm (16") oder 61 cm (24")
Neigung	Fest (keine Neigung)
Drehung	Fest (keine Drehung)
Ausrichtung	Nicht verstellbar (waagerechte Montage erforderlich)
Kabelmanagement	Integriert (Haltebänder)
Diebstahlsicherung	Öse für Vorhängeschloss oder Sicherheitskabel
Pflege	Mit einem weichen, trockenen Tuch reinigen
Erforderliche Werkzeuge	Bohrmaschine, Wasserwaage, 12,7-mm-Schlüssel (1/2 Zoll), Kreuzschlitzschraubendreher
Garantie	Konsultieren Sie den Hersteller

Häufig gestellte Fragen - iCLPFM3B03 Chief

Was ist das maximale Gewicht, das die Chief iCLPFM3B03 Halterung tragen kann?

Das maximal unterstützte Gewicht beträgt 56,7 kg (125 lbs) für das Modell iCLPFM3. Stellen Sie sicher, dass das Gesamtgewicht des Bildschirms und des Zubehörs diese Grenze nicht überschreitet.

Welche VESA-Normen sind mit dieser Halterung kompatibel?

Diese Halterung ist mit VESA-Befestigungen mit einer Mindestgröße von 200 x 200 mm kompatibel. Sie kann je nach Bildschirmgröße bis zu 8 Schraubenkonfigurationen aufnehmen.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Ja, aber nur, wenn die Halterung in Holzständern hinter der Gipskartonplatte befestigt wird. Die Wand darf eine maximale Gipskartondicke von 15,9 mm (5/8 Zoll) haben. Nicht nur in der Gipskartonplatte befestigen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage, einen 12,7-mm-Schlüssel (1/2 Zoll), einen Kreuzschlitzschraubendreher und ein Maßband. Für Beton ist ein 8-mm-Bohrer erforderlich.

Kann die Halterung geneigt oder gedreht werden?

Nein, dieses Modell ist eine feste Halterung (ohne Neigung oder Drehung). Es hält den Bildschirm nach dem Verriegeln flach an der Wand.

Wie kann ich die Kabel hinter dem Bildschirm verstecken?

Die Halterung verfügt über integrierte Bänder, mit denen die Kabel an der Rückseite des Bildschirms gehalten werden. Führen Sie die Kabel durch die vorgesehenen Aussparungen an den Befestigungslaschen.

Kann ich ein Schloss mit dieser Halterung verwenden?

Ja, die Befestigungslaschen haben unten ein Loch zum Durchführen eines Vorhängeschlosses oder Sicherheitskabels (nicht im Lieferumfang enthalten).

Ist diese Halterung für einen gekrümmten Bildschirm geeignet?

Ja, solange der Bildschirm die minimalen VESA-Abmessungen (200x200 mm) einhält und das maximale Gewicht von 56,7 kg nicht überschreitet. Überprüfen Sie jedoch, ob die Befestigungslaschen flach auf der Rückseite des Bildschirms aufliegen können.

Wie kann ich den Bildschirm nach der Installation ausrichten?

Die Waage muss vor dem Bohren mit einer Wasserwaage überprüft werden. Nach der Befestigung der Wandplatte bietet die Halterung keine Nivellierungsmöglichkeit. Daher ist es wichtig, die Löcher perfekt waagerecht zu bohren.

Was tun, wenn die mitgelieferten Schrauben nicht zu meinem Bildschirm passen?

Das Kit enthält mehrere Schraubendurchmesser (M4, M5, M6, M8). Wählen Sie diejenigen aus, die perfekt in die Montagelöcher des Bildschirms passen. Stellen Sie sicher, dass die Schraube den Boden des Lochs nicht berührt, um Beschädigungen des Bildschirms zu vermeiden.

BEDIENUNGSANLEITUNG iCLPFM3B03 Chief

WICHTIGE WARN- und VORSICHTSHINWEISE!

WARNUNG: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNUNG: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nichtig machen! Der Monteur ist dafür verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNUNG: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicher tragen kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 15,9 mm betragen.

WARNUNG: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur hat dafür zu sorgen, dass das Gesamtgewicht aller befestigen Bauelemente 56,7 kg (125 lbs) - im Falle des iCMPFM3 und des iCLPFM3 - bzw. 79,4 kg (175 lbs) - im Falle des iCXPFM3 - nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiten, kann dazu führen, dass die Halterung bricht und/oder herunterfällt und kann eventuell Verletzungen verursachen.

ADVERTÊNCIAS e AVISOS IMPORTANTES!

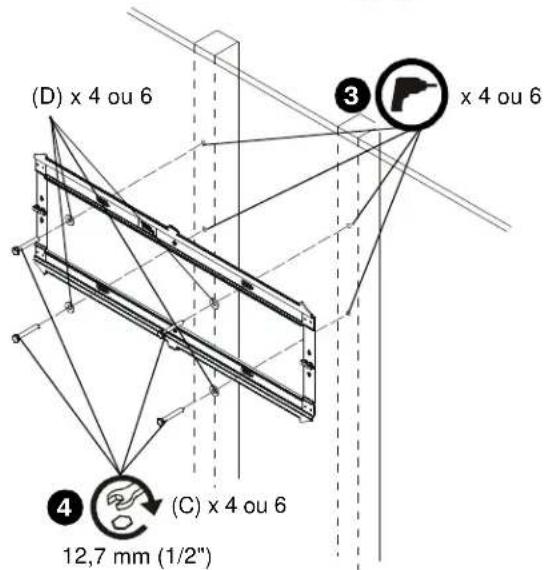

MONTAGE DER WANDPLATTE AN DER WAND - HOLZBALKEN

WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.

1. Ziehen Sie die Wandplatte (A) aus, um sie für die Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und markieren Sie die Stellen für die Vorbohrungen.

HINWEIS: Die iCMPFM3 muss an zwei Balken mit einem Abstand von 40,6 cm montiert werden. Die iCLPFM3 kann an Balken mit einem Abstand von 40,6 cm (innere Bohrungen) oder Balken mit einem Abstand von 61 cm (äußere Bohrungen) montiert werden. Die iCXPFM3 kann an zwei oder drei Balken mit einem Abstand von 40,6 cm oder zwei Balken mit einem Abstand von 61 cm montiert werden. Bei Montage an drei Balken mit einem Abstand von 40,6 cm muss sie an allen drei Balken unter Verwendung der inneren Bohrungen und der mittleren Bohrungen montiert werden.

HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.

1. Bohren Sie Vorbohrungen mit einem Durchmesser von 5,5 mm in die Holzbalken.
2. Drehen Sie die Schrauben (C) mit einem 12,7 mm-Schraubenschlüssel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Holzbalken.

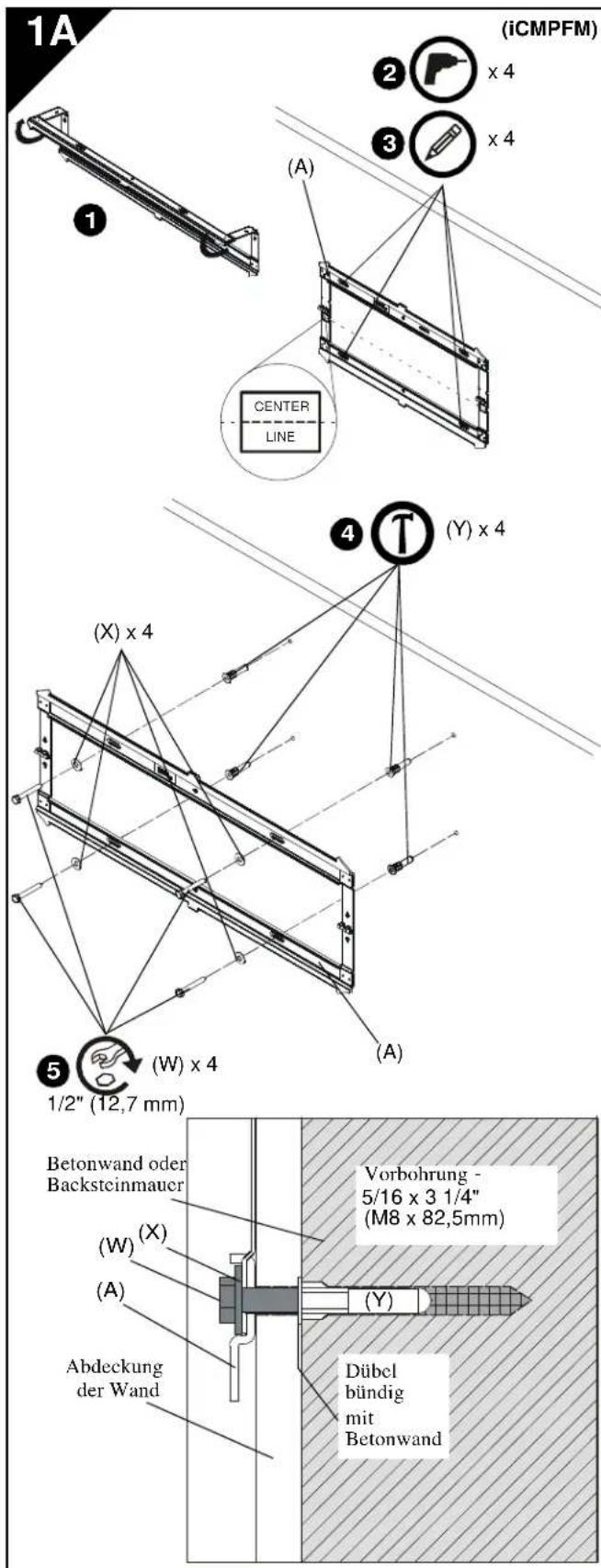

MONTAGE DER WANDPLATTE AN DER WAND - BETON, BETONSTEIN ODER ZIEGELSTEIN

WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.

WARNUNG: GEFAHR EINES ELEKTRISCHEN SCHLAGSI DAS ZERSCHNEIDEN ODER ANBOHREN VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohren oder Schrauben anbringen.

WARNUNG: EXPLOSIONS- UND BRANDGEFAHR! DAS BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGEN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine Gas-, Wasser-, Abwasser- oder andere Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

1. Ziehen Sie die Wandplatte (A) aus, um sie für die Wandmontage vorzubereiten.

2. Richten Sie die Wandplatte (A) gerade aus und markieren Sie die Stellen für die Vorbohrungen.

HINWEIS: Für die iCLPFM3 können entweder die vier inneren oder die vier äußeren Bohrungen verwendet werden.

HINWEIS: Verwenden Sie für die Montage der iCXPFM3 die äußeren vier Bohrungen und die zwei mittleren Bohrungen an der Wandplatte.

HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.

1. Bohren Sie an den markierten Stellen Vorbohrungen mit einem Durchmesser von 8 mm in die Wand. Die Vorbohrungen müssen mindestens 8,25 cm tief sein.

2. Setzen Sie vier Betondübel (E) in die Vorbohrungen ein. Verwenden Sie einen Hammer, um die Dübel in die Bohrungen einzubringen.

WICHTIG! : Die Dübel müssen die Abdeckung der Wand vollständig durchdringen und bündig mit der Betonwand abschließen

1. Drehen Sie die Schrauben (C) mit einem 12,7 mm-Schraubenschlüssel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Betondübel (E).

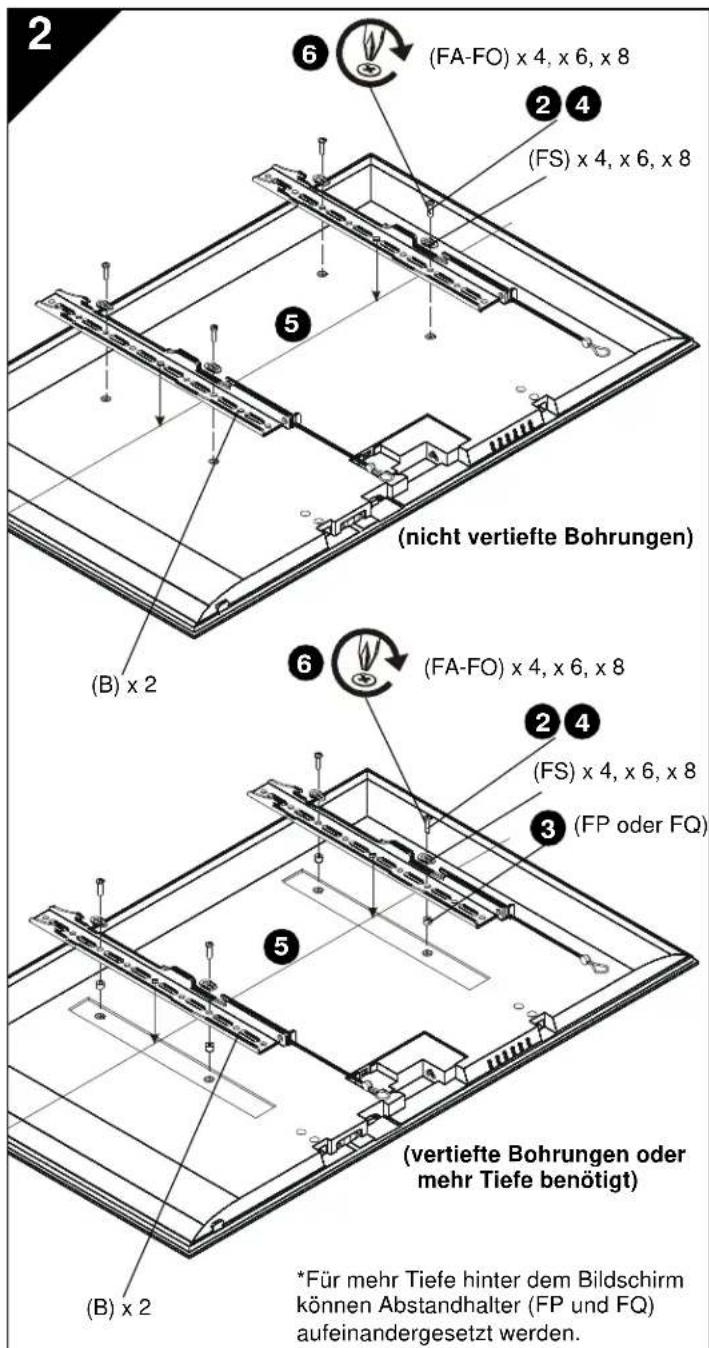

MONTAGE DER HALTERUNGEN AN DEN BILDSCHIRM

WARNUNG: Das Bohrmuster muss für die iCMPFM3 mindestens 100 mm x 100 mm und für die iCLPFM3 und die iCXPFM3 mindestens 200 mm x 200 mm betragen.

1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf eine schützende Oberfläche.

VORSICHT: Durch die Verwendung von Schrauben mit unpassendem Durchmesser kann Ihr Bildschirm beschädigt werden! Passende Schrauben lassen sich leicht in die Bildschirm-Montagebohrungen drehen.

1. Wählen Sie den Schrauben-Durchmesser, indem Sie in den Beuteln mit Befestigungsmitteln die Schrauben „FA“ bis „FO“ heraussuchen (8 mm, 6 mm, 5 mm oder 4 mm) und mit den Montagebohrungen am Bildschirm vergleichen.

2. Wählen Sie die Abstandhalter:

- Liegen die Montagebohrungen nicht vertieft und können beide Halterungen (B) flach am Bildschirm anliegen, so sind keine Abstandhalter erforderlich.

- Liegen die Montagebohrungen vertieft oder können die Halterungen (B) aufgrund von Überständen nicht flach anliegen, so müssen Abstandhalter (FP oder FQ) verwendet werden.

- Für mehr Tiefe hinter dem Bildschirm können Abstandhalter (FP und FQ) aufeinandergesetzt werden.

VORSICHT: Durch die Verwendung von Schrauben mit unpassender Länge kann Ihr Bildschirm beschädigt werden! Passende Schrauben haben eine angemessene Drehverbindung, ohne den Boden der Bildschirm-Montagebohrungen zu berühren.

1. Wählen Sie die Schrauben-Länge:

- Drehen Sie die KURZESTE Schraube des gewählten Durchmessers (FA, FE, FI oder FL) mit der Hand durch die Halterung (B), die universale Unterlegscheibe (FS) und den gewählten Abstandhalter (FP oder FQ, falls erforderlich) in die Bildschirm-Montagebohrung. Drehen Sie die Schraube zu diesem Zeitpunkt noch NICHT vollständig in die Bohrung.

• Passende Schraubenlänge bedeutet, dass die Basis des Schraubenkopfes über die flache Unterlegscheibe heraussteht. Der Abstand muss mindestens dem Schraubendurchmesser entsprechen. Ist die Schraubenlänge unpassend, wählen Sie eine längere Schraube. Wählen Sie die kürzeste Schraube, die dem erforderlichen Abstand entspricht.

1. Platzieren Sie die Halterungen (B) am Bildschirm, wobei Sie Folgendes sicherstellen:

• Die oberen Haken zeigen zur Oberseite des Bildschirms.

• Die Mitte der Halterungen (B) sind nach der Montage so nah an der Mitte der Bildschirmrückseite wie möglich. Die Mitte der Halterung wird von der rautenförmigen Öffnung angezeigt.

1. Drehen Sie die ausgewählten Schrauben vorsichtig mit einem Kreuzschlitzschraubendreher durch die universalen Unterlegscheiben (FS), Halterungen (B) und Abstandhalter (FP oder FQ, falls erforderlich) in den Bildschirm.

2. Ziehen Sie alle Schrauben an. Stellen Sie sicher, dass alle maßgeblichen Bildschirm-Montagebohrungen (4, 6 oder 8) verwendet werden.

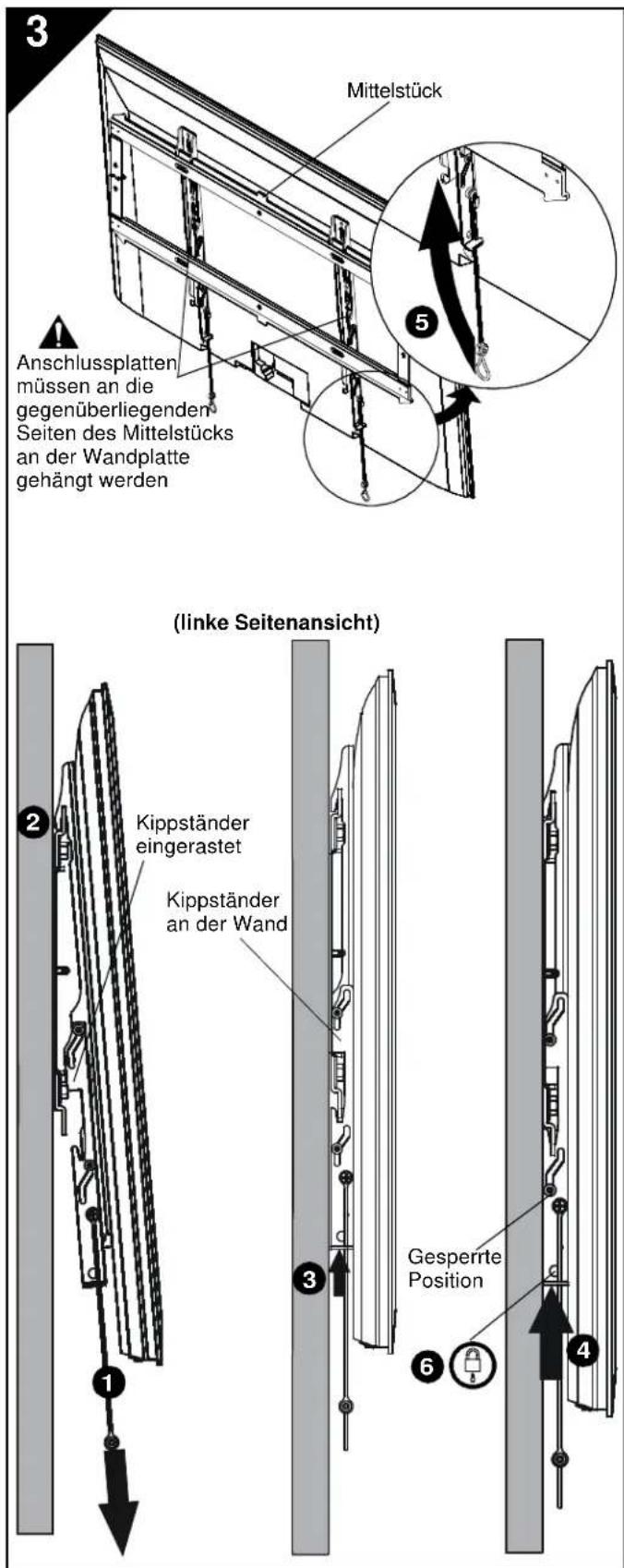

MONTAGE DES BILDSCHIRMS AN DER WANDPLATTE

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich sicherzustellen, dass das Gesamtgewicht aller Komponenten 56,7 kg für die iCMPFM3 und die iCLPFM3 oder 79,4 kg für die iCXPFM3 nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiten, kann dazu führen, dass die Halterung oder deren Zubehör bricht und/oder herunterfällt und kann eventuell Verletzungen verursachen.

WARNUNG: Der Bildschirm kann sehr schwer sein! Stellen Sie sicher, dass der Bildschirm für die Montage an der Wandplatte sicher angehoben und bewegt werden kann. Wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden, kann dies zu schweren Verletzungen oder Geräteschäden führen!

WARNUNG: Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werden!

1. Stellen Sie sicher, dass alle Anschlussplatten in Kippständer-Position sind, indem Sie die Griffe so weit wie möglich herunterziehen.
2. Hängen Sie den Bildschirm mit den Halterungen (B) auf die obere Schiene der Wandplatte (A). Der Kippständer sollte am unteren Teil der Wandplatte befestigt sein.

HINWEIS: Anpassungen an der Kabelführung oder Bildschirmrückseite sollten vorgenommen werden, wenn der Bildschirm am Kippständer ruht.

1. Entriegeln Sie den Kippständer, indem Sie ihn an den Anschlussplatten hochschieben, bis der Kippständer an der Wand ruht.
2. Schieben Sie den Kippständer weiter an den Anschlussplatten hoch, um den Bildschirm in der Position an der Wand zu fixieren.
3. Riemen können nach Beendigung der Montage hinter dem Bildschirm an der Anschlussplatten-Einkerbung (B) befestigt werden, sodass sie für den Betrachter nicht sichtbar sind.
4. (Optional) Führen Sie für zusätzliche Sicherheit das Vorhänge- oder Kabelschloss (nicht im Lieferumfang enthalten) durch die unteren Bohrungen an der Anschlussplatte.
