Tipo de produto	Suporte de parede para ecrã plano
Marca	Chief
Modelo	iCLPFM3B03
Capacidade de carga máxima	56,7 kg (125 lbs)
Compatibilidade VESA mínima	200 x 200 mm
Material	Aço de alta resistência
Dimensões da placa de parede (aprox.)	Largura 610 mm, Altura 280 mm
Profundidade	Variável conforme a espessura do ecrã (até 50 mm)
Tipo de instalação	Montagem em parede sobre vigas de madeira, betão, tijolo
Distância entre vigas compatível	40,6 cm (16") ou 61 cm (24")
Inclinação	Fixa (sem inclinação)
Rotação	Fixa (sem rotação)
Nivelamento	Não ajustável (instalação nivelada necessária)
Gestão de cabos	Integrada (cintas de fixação)
Segurança antirroubo	Olhal para cadeado ou cabo antirroubo
Manutenção	Limpar com um pano macio e seco
Ferramentas necessárias	Berbequim, nível de bolha, chave de 12,7 mm (1/2 pol), chave de fenda Phillips
Garantia	Consulte o fabricante

Perguntas frequentes - iCLPFM3B03 Chief

Qual é o peso máximo que o suporte Chief iCLPFM3B03 pode suportar?

O peso máximo suportado é de 56,7 kg (125 lbs) para o modelo iCLPFM3. Certifique-se de que o peso total do ecrã e acessórios não excede este limite.

Quais são as normas VESA compatíveis com este suporte?

Este suporte é compatível com fixações VESA de tamanho mínimo de 200 x 200 mm. Pode adaptar-se a configurações de furos de até 8 parafusos conforme o tamanho do ecrã.

Posso instalar este suporte numa parede de gesso cartonado?

Sim, mas apenas se o suporte for fixado em vigas de madeira atrás do gesso cartonado. A parede deve ter uma espessura máxima de gesso cartonado de 15,9 mm (5/8 pol). Não fixar apenas no gesso cartonado.

Quais ferramentas são necessárias para a instalação?

Vai precisar de um berbequim, um nível de bolha, uma chave de 12,7 mm (1/2 pol), uma chave de fenda Phillips e uma fita métrica. Para betão, é necessário um broca de 8 mm.

O suporte permite inclinar ou rodar o ecrã?

Não, este modelo é um suporte fixo (sem inclinação nem rotação). Mantém o ecrã encostado à parede uma vez bloqueado.

Como posso esconder os cabos atrás do ecrã?

O suporte integra cintas que permitem manter os cabos contra a parte traseira do ecrã. Encaminhe os cabos pelos encaixes previstos nas patas de fixação.

Posso usar um antirroubo com este suporte?

Sim, as patas de fixação possuem um orifício na parte inferior para passar um cadeado ou um cabo antirroubo (não incluído).

Este suporte é adequado para um ecrã curvo?

Sim, desde que o ecrã respeite as dimensões VESA mínimas (200x200 mm) e não exceda o peso máximo de 56,7 kg. No entanto, verifique se as patas de fixação podem assentar planas na parte traseira do ecrã.

Como nivelar o ecrã após a instalação?

O nível deve ser verificado antes da perfuração usando um nível de bolha. Uma vez fixada a placa de parede, o suporte não oferece ajuste de nível. É essencial, portanto, perfurar os furos perfeitamente nivelados.

O que fazer se os parafusos fornecidos não corresponderem ao meu ecrã?

O kit inclui vários diâmetros de parafusos (M4, M5, M6, M8). Selecione aqueles que se ajustam perfeitamente nos furos de montagem do ecrã. Certifique-se de que o parafuso não toca no fundo do furo para evitar danificar o ecrã.

MANUAL DE UTILIZADOR iCLPFM3B03 Chief

ATENÇÃO alerta-o para a possibilidade de ferimentos graves ou morte se não seguir as instruções.

CUIDADO alerta-o para a possibilidade de danos ou destruição do equipamento se não seguir as instruções correspondentes.

ATENÇÃO: A não leitura e o não acatamento das seguintes instruções podem resultar em ferimentos graves, em danos no equipamento ou na anulação da garantia de fábrica. É da responsabilidade do técnico de instalação garantir que todos os componentes são devidamente montados e instalados segundo as instruções fornecidas.

ATENÇÃO: A impossibilidade de se conseguir uma resistência estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforçar a estrutura conforme necessário antes de se instalar o componente. O painel acartonado da parede onde se vai fixar a armação pode ter uma espessura máxima de 15,9 mm.

ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPFM3 e iCLPFM3 ou 79,4 kg (175 libras) para o iCXPFM3. A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos.

ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforece a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde vai fixar a armação pode ter uma espessura máxima de 1,6 cm.

1. Retire a placa de parede (A) a fim de prepará-la para a montagem na parede.
2. Nivele a placa de parede (A) e marque os pontos dos furos piloto.

NOTA: O iCMPFM3 deve ser instalado em duas vigas de 40,6 cm (16"). O iCLPFM3 pode ser instalado em vigas de 40,6 cm (16") (furos interiores) ou de 61,0 cm (24") (furos exteriores). Quanto ao iCXPFM3, pode ser montado sobre duas ou três vigas de 40,6 cm (16") ou duas vigas de 61,0 cm (24"). No caso de a montagem ser realizada em três vigas de 40,6 cm (16"), deve ser montado nas três vigas utilizando os furos exteriores e centrais.

NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.
3. Execute os furos piloto de 5,5 mm (7/32") de diâmetro nas vigas de madeira.
4. Utilizando uma chave-inglesa de 12,7 mm (1/2"), enfie os parafusos (C) nas vigas de madeira através das anilhas planas (D) e da placa de parede (A).

INSTALAR A PLACA DE PAREDE NA PAREDE - BETÃO, BLOCO DE BETÃO OU TIJOLO

ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde vai fixar a armação pode ter uma espessura máxima de 1,6 cm (5/8").

ATENÇÃO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

ATENÇÃO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

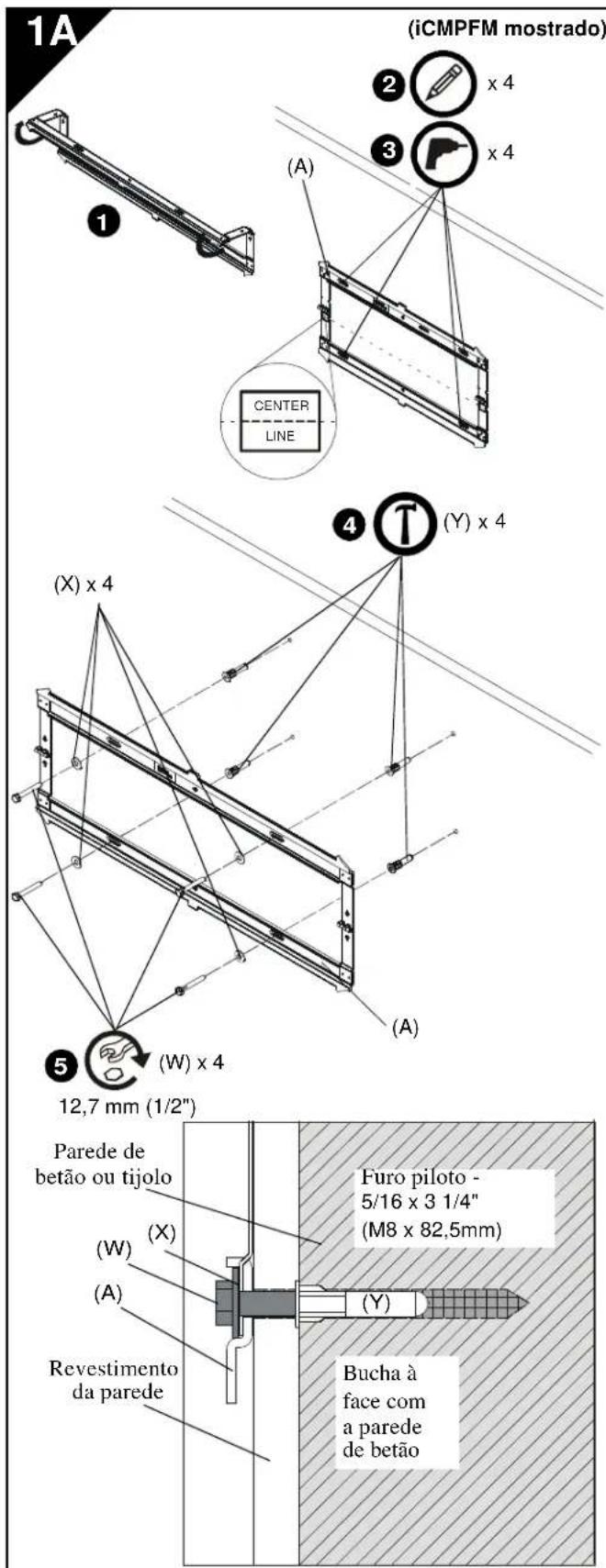

1. Retire a placa de parede (A) a fim de prepará-la para a montagem na parede.
2. Nivele a placa de parede (A) e marque os pontos dos furos piloto na posição de montagem pretendida.

NOTA: Para o iCLPFM3, podem ser utilizados os quatro furos interiores ou exteriores.

NOTA: Para instalar o iCXPFM3, utilize os quatro furos exteriores e os dois furos do meio na placa de parede.

NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.

1. Execute os furos piloto de 8 mm (5/16 polegadas) de diâmetro nas posições pretendidas na parede. Os furos devem ter pelo menos 8,25 mm (3 1/4 polegadas) de fundo.

2. Instale quatro buchas para betão (E) nos furos abertos. Utilize um martelo para enfiar as buchas nos furos.

IMPORTANTE! : As buchas têm de ser instaladas através de qualquer revestimento que possa existir na parede até ficarem à face com a parede de betão.

1. Utilizando uma chave-inglesa de 12,7 mm (1/2 polegadas), enfie os parafusos (C) nas buchas para betão (E) através das anilhas planas (D) e da placa de parede (A).

INSTALAR SUPPORTES NO DISPLAY

ATENÇÃO: O tamanho mínimo do padrão de furos é 100 mm x 100 mm para o iCMPFM3 e 200 mm x 200 mm para os iCLPFM3 e iCXPFM3.

1. Deite a frente do display sobre uma superfície protectora.

CUIDADO: A utilização de parafusos de diâmetro inadequado pode danificar o seu display! Os parafusos adequados enroscar-se-ão facilmente nos furos de montagem do display.

1. Para seleccionar o diâmetro dos parafusos, examine as ferragens (FA-FO) (8 mm, 6 mm, 5 mm ou 4 mm) e compare com os furos de montagem no display.

2. Seleccione os espaçadores:

- Se os furos de montagem não estiverem metidos para dentro, e se os dois suportes (B) puderem ficar deitados e encostados ao display, então não serão necessários espaçadores.

- Se os furos de montagem estiverem metidos para dentro, ou se ressaltos não permitirem que os suportes (B) assentem correctamente, deverão ser utilizados espaçadores (FP ou FQ).

- Se for necessária profundidade adicional por trás do ecrã, é possível colocar espaçadores (em FP e em FQ) por cima uns dos outros.

CUIDADO: A utilização de parafusos de comprimento inadequado pode danificar o seu display! Os parafusos próprios terão o encaixe correcto da rosca sem entrar em contacto com o fundo dos furos de montagem do display.

1. Seleccione o comprimento do parafuso:

- Com a mão, insira o parafuso de comprimento MAIS CURTO do diâmetro seleccionado (FA, FE, FI ou FL) no furo de montagem do display através do suporte (B), anilha universal (FS) e espaçador seleccionado (FP ou FQ, se necessário). NÃO enrosque o parafuso no furo nesta altura.

- O comprimento correcto do parafuso implica que a base da cabeça do parafuso sobressaia da anilha plana uma distância igual ou superior ao diâmetro do parafuso. Se o comprimento do parafuso for inadequado, seleccione um parafuso mais comprido. Seleccione o parafuso mais curto que sobressaia a distância exigida.

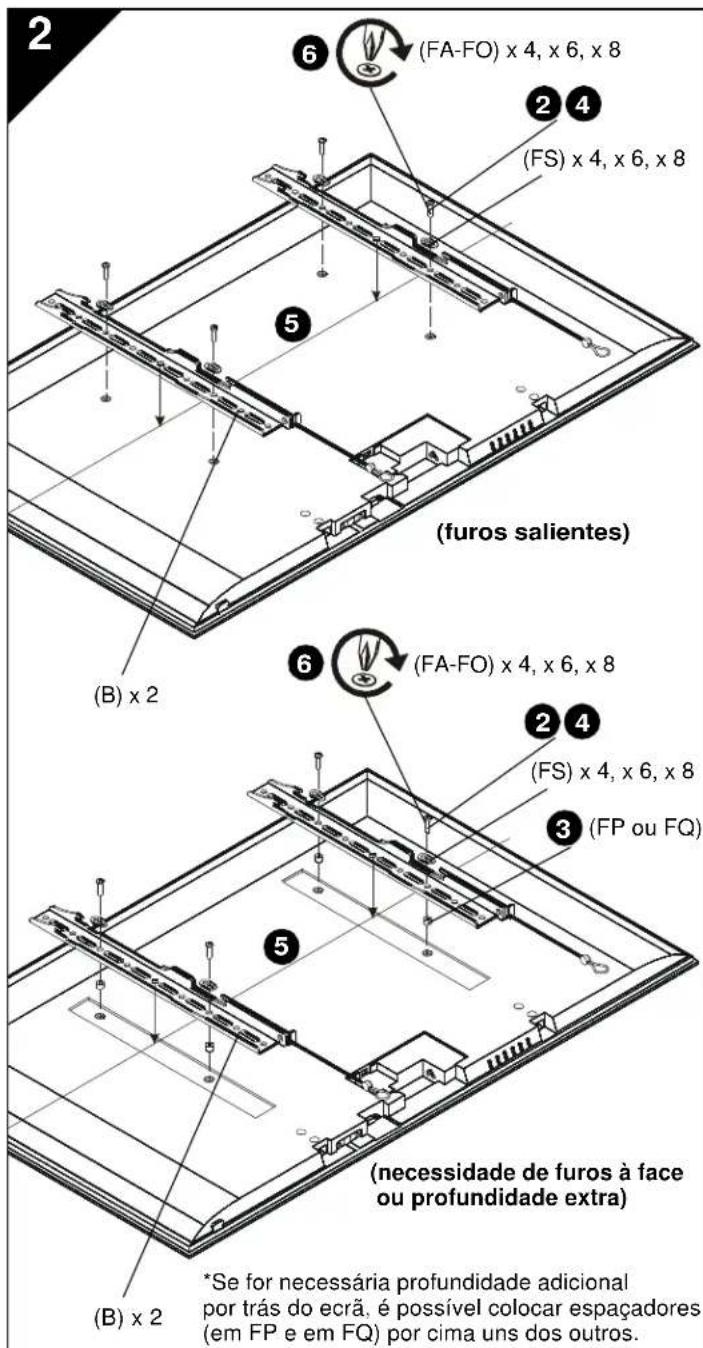

1. Coloque os suportes (B) no display, tendo o cuidado de verificar se:

- Os ganchos superiores estão na direcção da parte superior do display.

- O centro dos suportes (B) fica o mais perto possível do centro da parte posterior do display após a instalação. O centro do suporte é indicado pelo furo em forma de diamante.

1. Utilizando uma chave de fendas Phillips, instale cuidadosamente os parafusos seleccionados no display através das anilhas universais (FS), suportes (B) e espaçadores (FP ou FQ, se necessário).

2. Aperte todos os parafusos. Assegure-se de que são utilizados todos os furos de montagem do display (4, 6 ou 8).

INSTALAR DISPLAY NA PLACA DE PAREDE

ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPFM3 e iCLPFM3 ou 79,4 kg (175 libras para o iCXPFM3. A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos.

ATENÇÃO: O display pode ser muito pesado! Assegure-se de que é possível levantar e manobrar o display em segurança conforme exige a instalação na placa de parede. A incapacidade para tomar precauções adequadas pode resultar em danos físicos ou danos materiais graves!

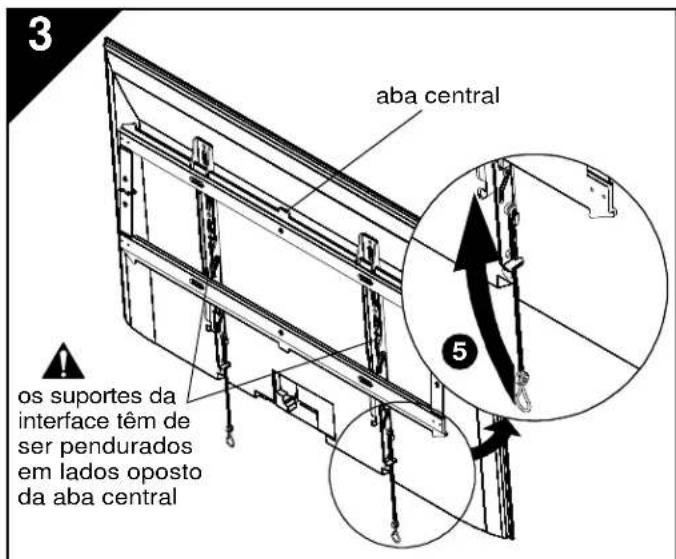

ATENÇÃO: Os suportes da interface têm de ser pendurados em lados opostos da aba central na placa de parede!

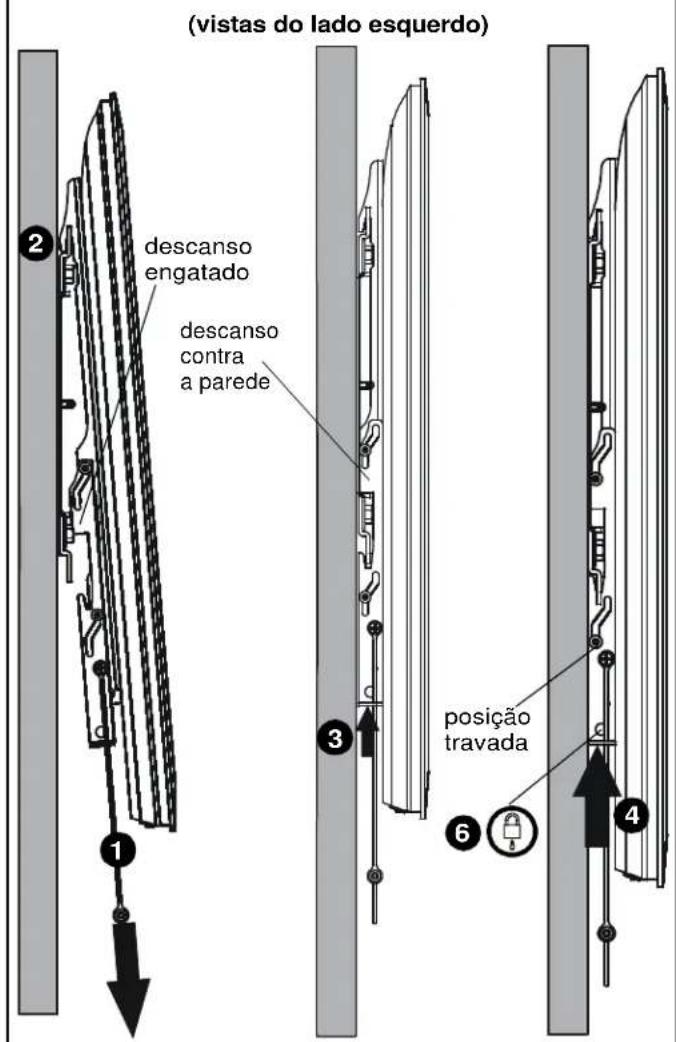

1. Para garantir que os suportes da interface estão na posição de descanso, puxe as pegas para baixo o mais possível.
2. Pendure o display com os suportes (B) na calha superior da placa de parede (A). O descanso deve ser engatado com a metade inferior da placa de parede.

NOTA: Os ajustamentos do cabo ou do display posterior devem ser efectuados quando o display se encontra no descanso.

1. Para destravar o descanso, empurre os suportes da interface para cima até o descanso ficar apoiado contra a parede.

2. Empurre os suportes da interface para dentro a fim de travar o display na posição contra a parede.

3. As correias podem ser arrumadas atrás do ecrã num encaixe nos suportes da interface (B) depois de concluída a instalação para mantê-las fora da vista.

4. (Opcional) Enfie um cadeado ou cabo de segurança (não incluído) através dos furos inferiores nos suportes da interface para maior segurança.
