MANUAL DE USUARIO iCLPFM3B03 Chief

¡AVISOS Y PRECAUCIONES IMPORTANTES!

AVISO: Un AVISO llama su atención sobre la posibilidad de sufrir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCIÓN: Una nota de PRECAUCIÓN llama su atención sobre la posibilidad de dañar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprende perfectamente y sigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fábrica. El instalador es el responsable de asegurarse de que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (15,9mm).

AVISO: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes unidos no exceda los 56,7 kg (125 libras) para el iCMPFM3 y el iCLPFM3 o 79,4 kg (175 libras) para el iCXPFM3. Si se utilizan productos que superen el peso máximo indicado podrían caerse el soporte y sus accesorios, resultando en lesiones.

1

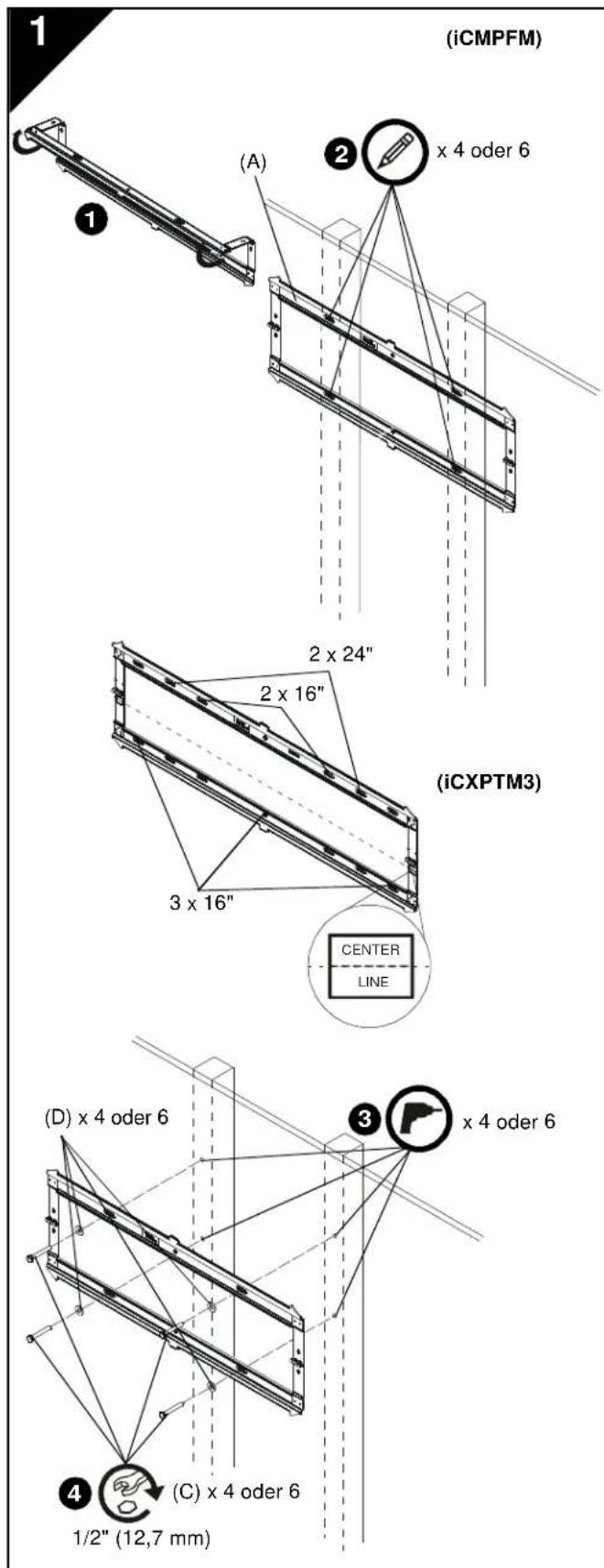

(en la imagen se muestra el iCMPFM)

(A) 2 x 4 o 6 2 x 10" 2 x 24"

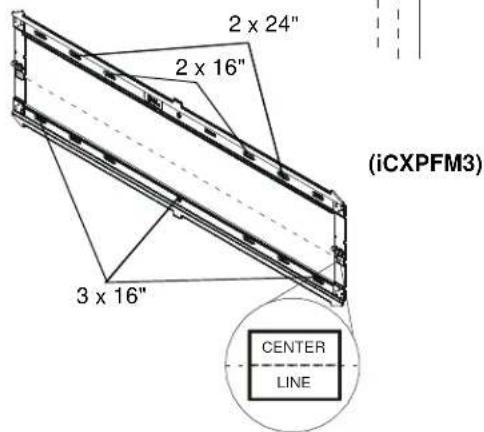

2 x 24" 2 x 16" 3 x 16" (iCXPFM3) CENTER LINE

(D) x 4 o 6 ③ x 4 o 6 ④ (C) x 4 o 6 12,7 mm (1/2")

INSTALACIÓN DE LA PLACA DE PARED EN LA PARED: MONTANTES DE MADERA

ADVERTENCIA: Si este componente no cuenta con la resistencia estructural suficiente, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurar que la estructura en la que se instalará el equipo pueda soportar cinco veces el peso combinado de todo el equipo. Antes de colocar el componente, la estructura deberá reforzarse de manera apropiada. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (1,6 cm).

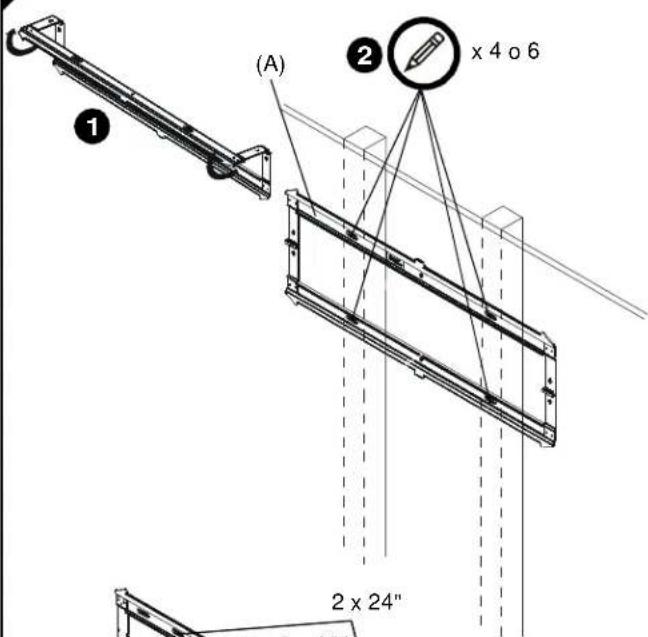

1. Despliegue la placa de pared (A) y prepárela para montarla en la pared.
2. Nivele la placa de pared (A) y marque las ubicaciones de los orificios guía.

NOTA: El iCMPFM3 debe ser instalado sobre dos montantes de 40,6 cm (16 pulgadas). El iCLPFM3 puede instalarse sobre montantes de 40,6 cm (16 pulgadas) utilizando los orificios internos o sobre montantes de 61,0 cm (24 pulgadas) utilizando los orificios externos. El iCXPFM3, puede instalarse sobre dos o tres montantes de 40,6 cm (16 pulgadas) o sobre dos montantes de 61,0 cm (24 pulgadas). Si se instala sobre tres montantes de 40,6 cm (16 pulgadas), deben utilizarse los orificios externos y los orificios centrales.

NOTA: El centro vertical de la pantalla quedará nivelado respecto de la línea central que figura en las etiquetas ubicadas directamente debajo de cada bisagra. Recuerde esto a la hora de determinar el lugar donde instalará el soporte.

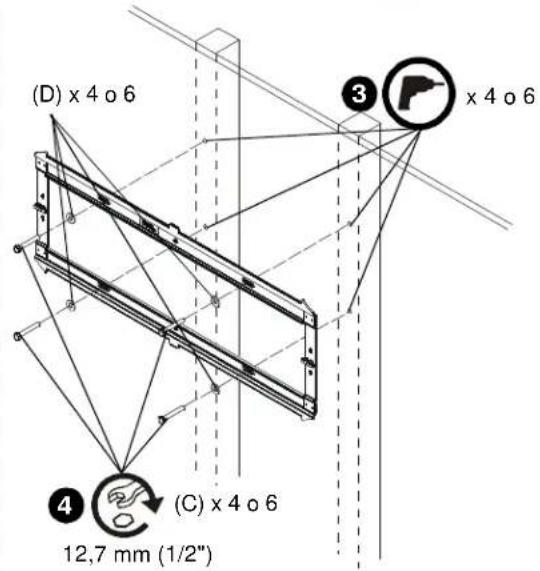

1. Taladre orificios guía de 7/32" (5,5 mm) en los montantes de madera.
2. Con ayuda de una llave de 7/32" (12,7 mm), inserte los tornillos (C) a través de las arandelas planas (D), la placa de pared (A) y en los montantes de madera.

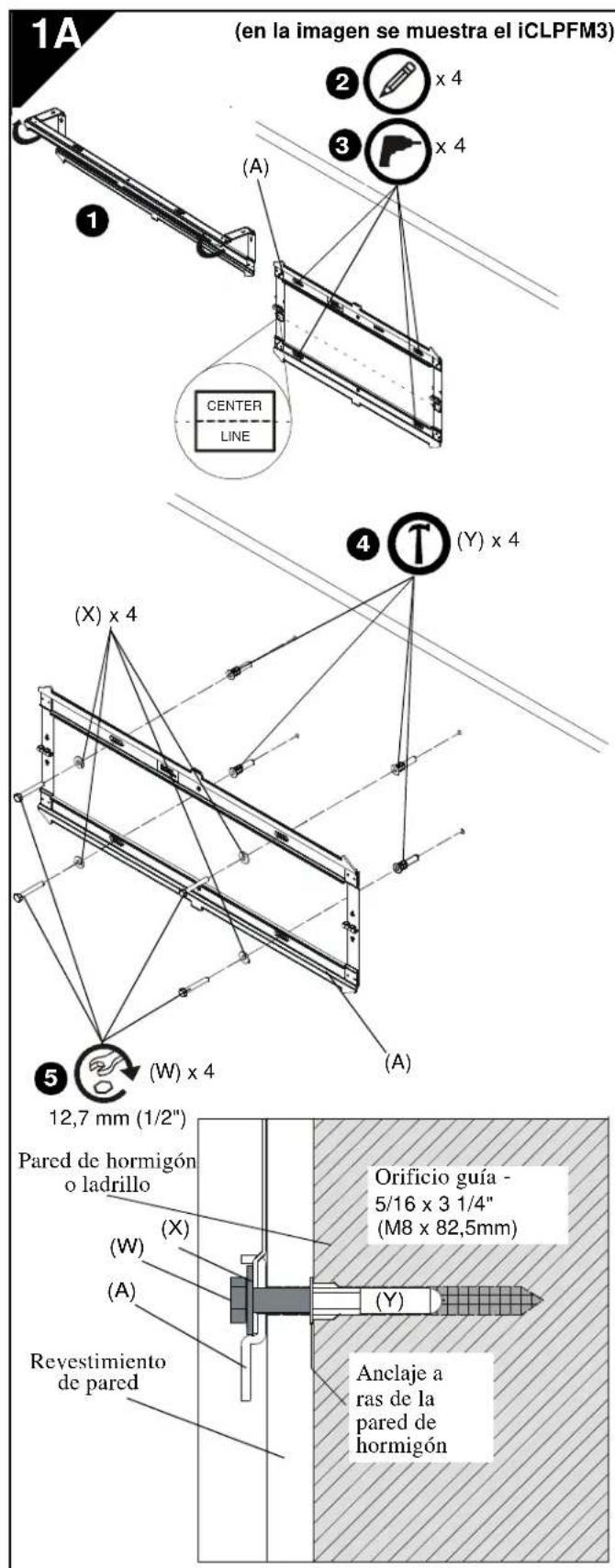

(en la imagen se muestra el iCLPFM3) 1A 2 x 4 3 x 4 (A) CENTER LINE 4 T (Y) x 4 (X) x 4 (A) 5 (W) x 4 12,7 mm (1/2") Pared de hormigón o ladrillo (W) (A) Revestimiento de pared Orificio guía - 5/16 x 3 1/4" (M8 x 82,5mm) (Y) Anclaje a ras de la pared de hormigón

INSTALACIÓN DE LA PLACA DE PARED EN LA PARED: HORMIGÓN, BLOQUES DE HORMIGÓN O LADRILLO

ADVERTENCIA: Si este componente no cuenta con la resistencia estructural suficiente, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurar que la estructura en la que se instalará el equipo pueda soportar cinco veces el peso combinado de todo el equipo. Antes de colocar el componente, la estructura deberá reforzarse de manera apropiada. Las placas de cartón yeso que constituyen la pared donde se instalará el soporte deben tener un espesor máximo de 1,6 cm (5/8").

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya cables en el área que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSIÓN E INCENDIO. CORTAR O AGUJEREAR TUBERÍAS DE GAS PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya tuberías de gas, agua, desagües u otro tipo de tuberías en el área que está detrás de la superficie de montaje.

1. Despliegue la placa de pared (A) y prepárela para montarla en la pared.

2. Nivele la placa de pared (A) y marque las ubicaciones de los orificios guía en el lugar de montaje deseado.

NOTA: Para instalar el iCLPFM3, pueden utilizarse los cuatro orificios internos o bien los cuatro orificios externos.

NOTA: Para la instalación del iCXPFM3, utilice los cuatro orificios externos y los dos orificios centrales de la placa de pared.

NOTA: El centro vertical de la pantalla quedará nivelado respecto de la línea central que figura en las etiquetas ubicadas directamente debajo de cada bisagra. Recuerde esto a la hora de determinar el lugar donde instalará el soporte.

1. Taladre orificios guía de 8 mm (5/16") de diámetro en los puntos marcados de la pared. Los orificios taladrados deben tener al menos una profundidad de 8,25 cm (3 1/4 pulgadas).

2. Coloque cuatro tacos para hormigón (E) en los orificios taladrados. Utilice un martillo para golpear los tacos hasta que queden a ras del hormigón.

¡IMPORTANTE! : Los anclajes deben instalarse a través de cualquier revestimiento de pared hasta que estén a ras de la pared de hormigón.

1. Con ayuda de una llave de 12,7 mm, inserte los tornillos (C) a través de las arandelas planas (D), la placa de pared (A) y en los tacos para hormigón (E).

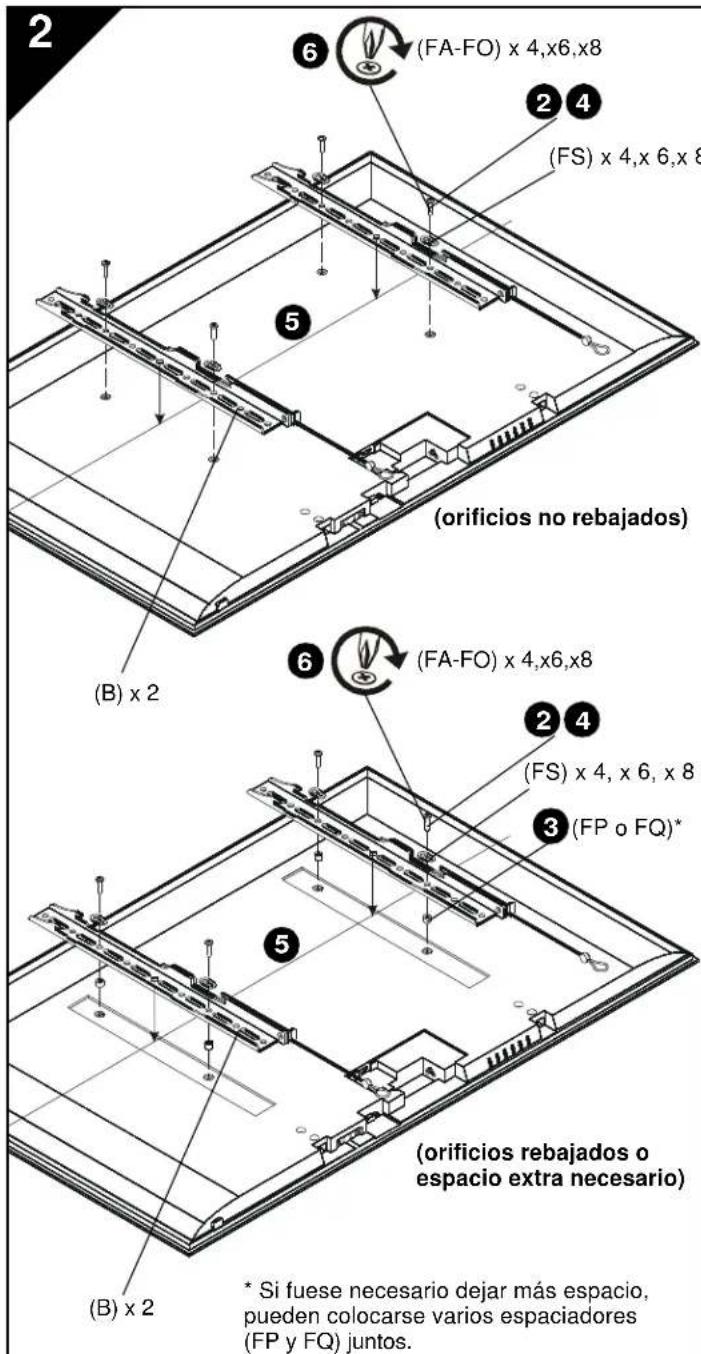

2 6 (FA-FO) x 4,x6,x8 2 4 (FS) x 4,x 6,x 8 5 (orificios no rebajados) (B) x 2 6 (FA-FO) x 4,x6,x8 2 4 (FS) x 4, x 6, x 8 3 (FP o FQ)* 5 (orificios rebajados o espacio extra necesario) (B) x 2 * Si fuese necesario dejar más espacio, pueden colocarse varios espaciadores (FP y FQ) juntos.

COLOCACIÓN DE SOPORTES EN LA PANTALLA

ADVERTENCIA: El tamaño mínimo del patrón para los orificios es de 100 mm x 100 mm para el iCMPFM3, y de 200 mm x 200 mm para el iCLPFM3 y el iCXPFM3.

1. Apoye la cara de la pantalla en una superficie protectora.

PRECAUCIÓN: Usar tornillos de un diámetro incorrecto puede dañar su pantalla. Los tornillos apropiados se podrán colocar fácilmente en los orificios de colocación de la pantalla.

1. Elija el diámetro del tornillo examinando los elementos (FA-FO) (8 mm, 6 mm, 5 mm, o 4 mm) y comparándolos con los orificios de montaje en la pantalla.

2. Elija separadores:

3. Si los orificios de montaje no están rebajados y ambos soportes (B) se apoyan de una manera lisa en la pantalla, no hay necesidad de separadores.

4. Si los orificios de montaje están rebajados, o si hay protuberancias que impiden que los soportes (B) se apoyen de una manera lisa en la pantalla, deberá usar separadores (FP o FQ).
5. Si fuese necesario dejar más espacio detrás de la pantalla, pueden colocarse varios espaciadores (FP y FQ) juntos.

PRECAUCIÓN: Usar tornillos de un largo incorrecto puede dañar su pantalla. Los tornillos apropiados se podrán colocar fácilmente sin tocar el fondo de los orificios de colocación de la pantalla.

1. Elija el largo de los tornillos:

2. Utilizando su mano, inserte el tornillo MÁS CORTO del diámetro elegido (FA, FE, FI o FL) en el soporte (B), la arandela universal (FS), el separador elegido (FP o FQ, si corresponde) y el orificio de montaje de la pantalla. NO lo atornille en el orificio todavía.

3. Un largo adecuado de tornillo requiere que la base de la cabeza del tornillo sobresalga por encima de la arandela planauna distancia igual o mayor a la del diámetro del tornillo. Si el largo del tornillo no es el adecuado, pruebe con uno más largo. Elija el tornillo más corto que sobresalga la distancia necesaria.

4. Coloque el soporte (B) en la pantalla, asegurándose de que:

5. Los ganchos superiores se encuentran hacia la parte superior de la pantalla;

6. La parte central de los soportes (B) está lo más cerca posible de la parte trasera central de la pantalla una vez haya sido instalado. La parte central del soporte está indicada por el orificio en forma de diamante.

7. Utilizando un destornillador Phillips, instale con cuidado los tornillos seleccionados en las arandelas universales (FS), los soportes (B), los espaciadores (FP o FQ, si corresponde) y la pantalla.

8. Apriete todos los tornillos. Asegúrese de que todos los orificios de montaje de la pantalla que correspondan (4, 6 u 8) están siendo utilizados.

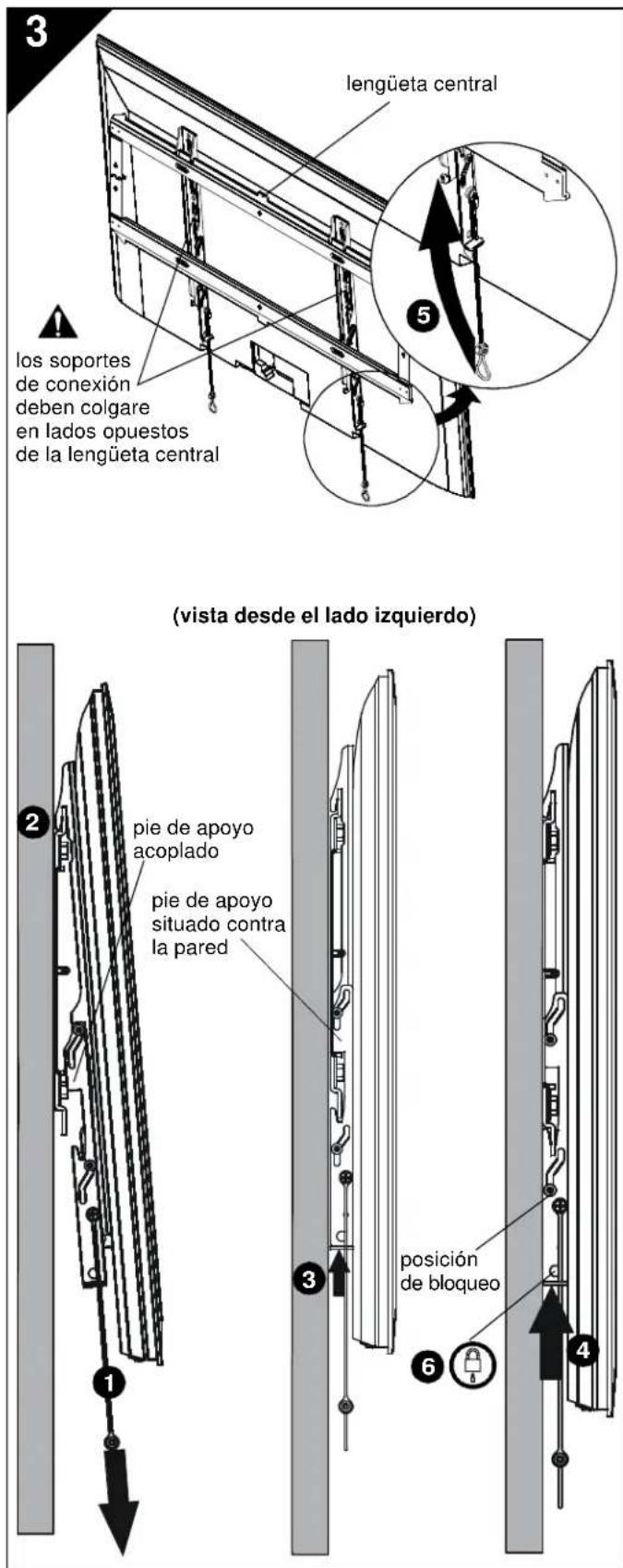

3 lengüeta central los soportes de conexión deben colgare en lados opuestos de la lengüeta central 5 (vista desde el lado izquierdo) 2 pie de apoyo acoplado pie de apoyo situado contra la pared 3 posición de bloqueo 4 1 6

COLOCACIÓN DE LA PANTALLA EN LA PLACA DE PARED

ADVERTENCIA: Si se supera el peso máximo admitido, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes unidos no exceda los 56,7 kg (125 lb) para el iCMPFM3 y el iCLPFM3 o 79,4 kg (175 lb) para el iCXPFM3. Si se utilizan productos que superen el peso máximo indicado podrían caerse el soporte y sus accesorios, resultando en lesiones.

ADVERTENCIA: La pantalla puede resultar muy pesada. Asegúrese de que se puede levantar y maniobrar con la pantalla de un modo seguro y adecuado para instalarla en la placa de pared. Si no se toman las precauciones adecuadas, es probable que el usuario sufra lesiones o se dañe al equipo.

ADVERTENCIA: Los soportes de conexión deben colgarse en lados opuestos de la lengüeta central de la placa de pared.

1. Asegúrese de que los soportes de conexión se encuentran en posición de pie de apoyo tirando de las asas hasta bajarlas lo más posible.
2. Cuelgue la pantalla con los soportes (B) en el raíl superior de la placa de pared (A). El pie de apoyo debe acoplarse con la parte inferior de la placa de pared.

NOTA: Cualquier tipo de organización de cables o ajustes posteriores de la pantalla deben realizarse cuando la pantalla se sostiene sobre el pie de apoyo.

1. Desbloquee el pie de apoyo empujando hacia arriba los soportes de conexión hasta que el pie de apoyo quede contra la pared.

2. Empuje más hacia arriba los soportes de conexión para bloquear la pantalla en su posición pegada a la pared.

3. Una vez finalizada la instalación, las correas pueden guardarse detrás de la pantalla, en la muesca de los soportes de conexión (B), de modo que queden ocultas.

4. (Opcional) Encauce el candado u organizador de cables (no incluido) a través de los orificios inferiores del soporte de conexión para proporcionar una mayor seguridad.
