KÄYTTÖOHJE iCLPFM3B03 Chief

VAROITUS: VAROITUS ilmaisee vakavan vamman tai kuoleman mahdollisuutta, jos ohjeita ei noudateta.

HÄLYTYS: HÄLYTYS ilmaisee laitteen vaurioitumisen tai tuhoutumisen mahdollisuutta, jos ohjeita ei noudateta.

VAROITUS: Jos ohjeita ei lueta, ymmärretä ja noudateta, voi seurauksena olla vakava vamma, laitteen vaurioituminen tai takuan raukeaminen. On asentajan vastuulla varmistaa, että kaikki komponentit on koottu olkein ja asennettu ohjeiden mukaisesti.

VAROITUS: Tälle osalle rittämätön rakennevahvuus voi aiheuttaa vakavan vamman tai laitevahingon. Asentajan vastuulla on varmistaa, että rakenne, johon tämä osa on kiinnitetty, kestää visi kertaa koko laitteiston yhteen lasketun painon. Vahvista rakennetta tarvittaessa ennen osan asertamista. Seinän, johon teline kiinnitetään, paksuus saa olla enintään 15,9 mm (ilman laastia).

VAROITUS: Painokapasitēe tin yīlīts voi aiheuttaa vakavan vammaan tai laitevahingon. Asenniustyōn tekijān vastuulla on varmistaa, että kaikkien kiinnitetytjen laiteidien yhteispaino ei ole suurempi kuin 56.7 kg (125 lbs) malleissa iCMPFM3 ja iCLPFM3 tai suurempi kuin 79.4 kg (175 lbs) malissa iCXP FM3. Jos telinettä käytetään ilmoitettua ensimmäispainoa raskaammille tuotteille, teline ja sen varusteet saattavat romtahaa ja aiheuttaa vammaan.

WAŻNE OSTRZEŻENIA

1
(kuvassa on iCMPFM)

(A) ② x 4 tai 6

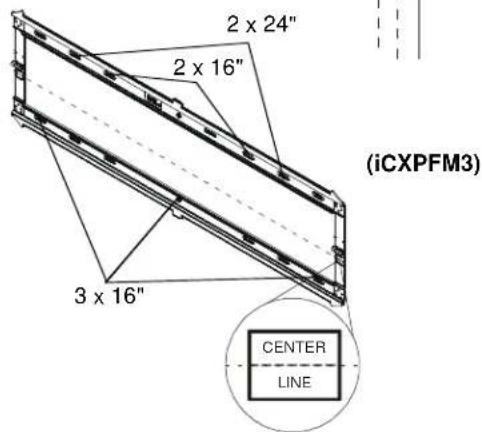

2 x 24" 2 x 16" 3 x 16" (iCXPFM3) CENTER LINE

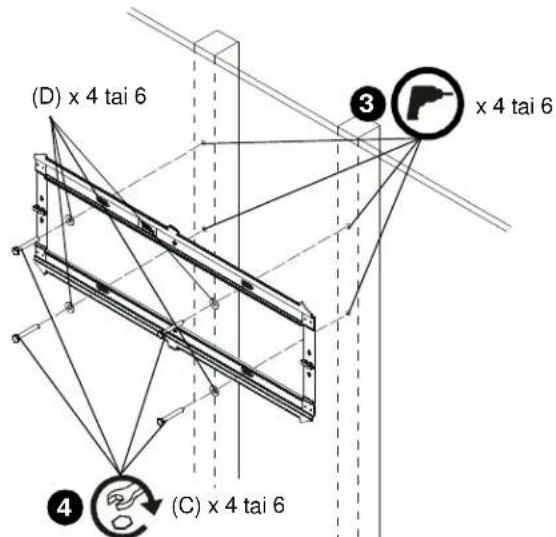

(D) x 4 tai 6 ③ x 4 tai 6 ④ (C) x 4 tai 6

12,7 mm (1/2 tuuman)

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässä, johon teline kiinnitetään, kuivamuurauksen paksuus saa olla enintään 1,6 cm.

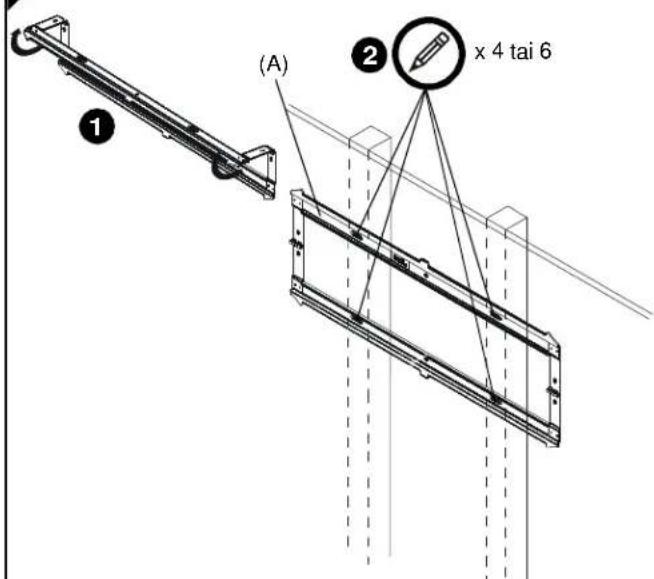

1. Avaa seinälevy (A) seinään kiinnittämistä varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCMPFM3 täytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPFM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPFM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin päälle. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen täytyy käyttää kaikkia kolmea koolinkia ulompia ja keskireikiä käyttäen.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia.

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) läpi koolaukseen käyttäen 12,7 mm (1/2 tuuman) ruuviavainta.

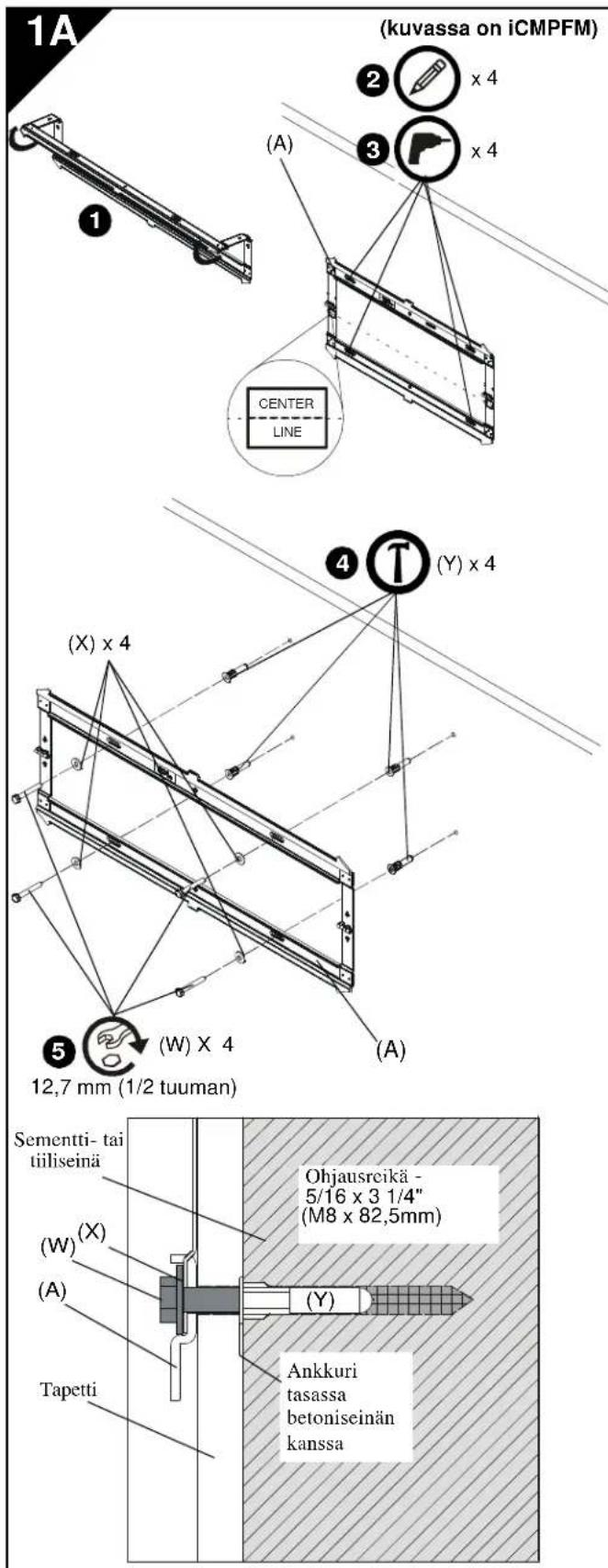

(kuvassa on iCMPFM) (kuvassa on iCMPFM) (x 4) (A) (x 4) CENTER LINE (Y) x 4 (X) x 4 (A) (W) X 4 12,7 mm (1/2 tuuman) Sementti- tai tiliseinä (W)(X) (A) Tapetti Ohjausreikä - 5/16 x 3 1/4" (M8 x 82,5mm) ( Y ) Ankkuri tasassa betoniseinän kanssa

SEINÄLEVYN KIINNITTÄMINEN SEINÄÄN - BETONI, BETONITIILI TAI TIILI

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Kipsilevyn paksuus saa olla enintään 1,6 cm (5/8") seinässä, johon teline asennetaan.

VAROITUS: SÄHKÖISKUN VAARA! SÄHKÖJOHTIMEN TAI KAAPELIN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole sähköjohtoja tai kaapeleita.

VAROITUS: RÄJÄHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole kaasu-, vesi-, viemäri- tai muuta putkea.

1. Avaa seinälevy (A) seinään kiinnittämistä varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPFM3 voidaan asentaa käyttämällä joko sisempiä tai ulompia neljää reikää.

HUOMAUTUS: Käytä iCXPFM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia

1. Poraa 8 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien täytyy olla vähintään 8,25 cm syvät.
2. Työnnä reikiin neljä betoniankkuria (E). Lyö ankkurit paikoilleen vasaralla.

TÄRKEÄÄ! Ankkurit täytyy asentaa tapettien läpi niin, että ne ovat tasassa betoniseinän kanssa.

1. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) läpi betoniankkureihin (E).

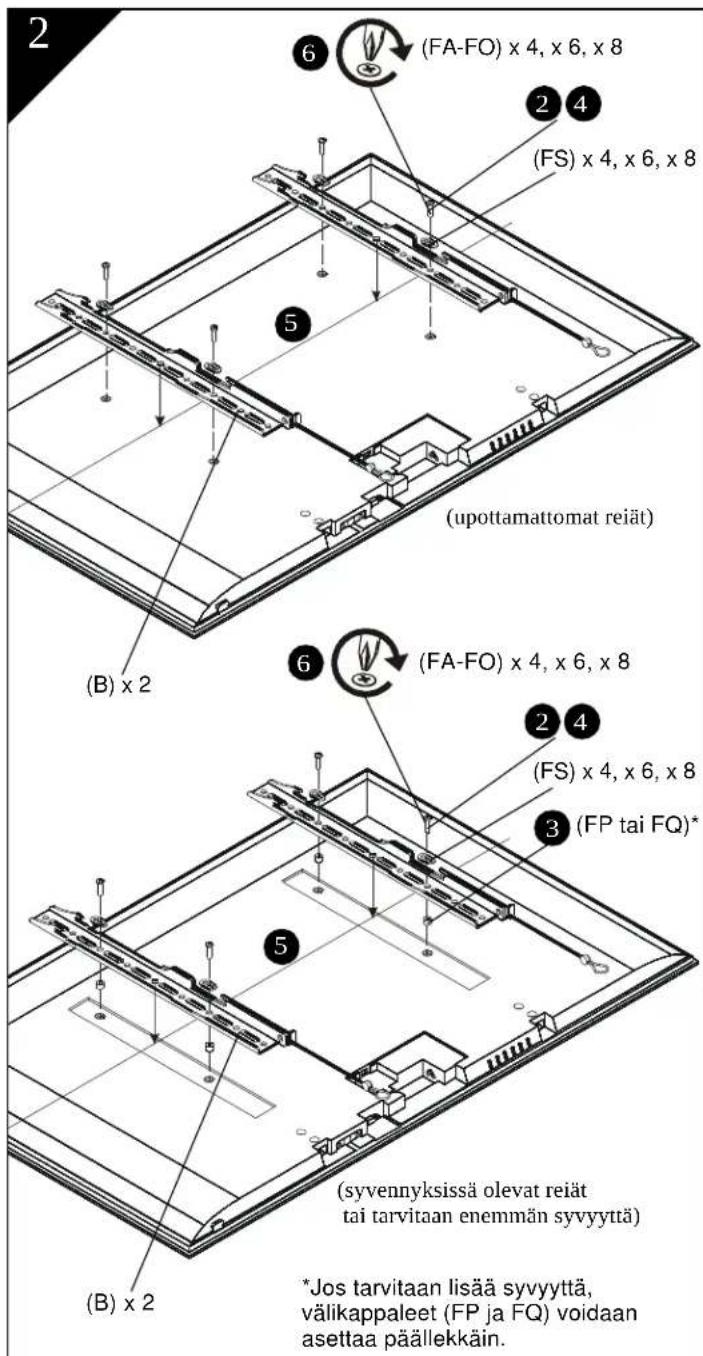

2 6 (FA-FO) x 4, x 6, x 8 2 4 (FS) x 4, x 6, x 8 5 (upottamattomat reiät) (B) x 2 6 (FA-FO) x 4, x 6, x 8 2 4 (FS) x 4, x 6, x 8 3 (FP tai FQ)* 5 (B) x 2 (syvennyksissä olevat reiät tai tarvitaan enemmän syvyyttä) *Jos tarvitaan lisää syvyyttä, välikappaleet (FP ja FQ) voidaan asettaa päällekkäin.

KIINNIKKEIDEN ASENTAMINEN NÄYTTÖÖN

VAROITUS: Ruuvinreiät sisältävän alueen vähimmäiskoko on 100 mm x 100 mm mallissa iCMPFM3 ja 200 mm x 200 mm malleissa iCLPFM3 ja iCXPFM3.

1. Aseta näyttö tukevalle alustalle kuvaruutu alaspäin.

HUOMAUTUS: Vääränkokoisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit on helppo kiertää näytön kiinnitysreikiin.

1. Valitse ruuvin läpimitta vertaamalla ruuveja (FA-FO) (8 mm, 6 mm, 5 mm tai 4 mm) näytön kiinnitysreikien kokoon.

2. Valitse holkit:

3. Jos kiinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B) ovat koko pinnaltaan näyttöä vasten, holkkeja ei tarvita.

4. Jos kiinnitysreiät on upotettu tai jos ulokkeet kohottavat kiinnikkeet (B) näytön pinnasta, holkkeja (FP tai FQ) täytyy käyttää.
5. Jos näytön takana tarvitaan lisää syvyyttä, välikappaleet (FP ja FQ) voidaan asettaa päällekkäin.

HUOMAUTUS: Vääränpituisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit eivät ulotu kiinnitysreikien pohjaan, mutta niiden kierre tarttuu silti riittävän pitkältä matkalta.

1. Valitse ruuvin pituus:

2. Aseta LYHIN läpimitaltaan oikea ruuvi (FA, FE, FI tai FL) holkin (B), yleisaluslevyn (FS), valitun holkin (FP tai FQ, tarvittaessa) läpi näytön kiinnitysreikään. ÄLÄ kierrä ruuvia reikään tässä vaiheessa.

3. Kun ruuvin pituus on oikea, ruuvin pään alaosa on litteän aluslevyn yläpuolella matkan, joka on vähintään yhtä suuri kuin ruuvin läpimitta. Jos ruuvi on liian lyhyt, valitse pitempi. Käytä lyhintä ruuvia, joka ulottuu vaaditulle etäisyydelle.

4. Aseta kiinnikkeet (B) näytön päälle ja varmista seuraavat:

• Yläkoukut ovat näytön yläosaa kohti.
- Kiinnikkeiden (B) keskiosat ovat asentamisen jälkeen mahdollisimman lähellä näytön takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinoneliön muotoisella reiällä.

1. Kierrä valitut ruuvit varovasti yleisaluslevyjen (FS), kiinnikkeiden (B) ja holkkien (FP tai FQ, tarvittaessa) läpi näyttöön käyttäen ristipääruuvitaltaa.

2. Kiristä kaikki ruuvit. Varmista, että kaikki tarvittavat kiinnitysreiät (4, 6 tai 8) ovat käytössä.

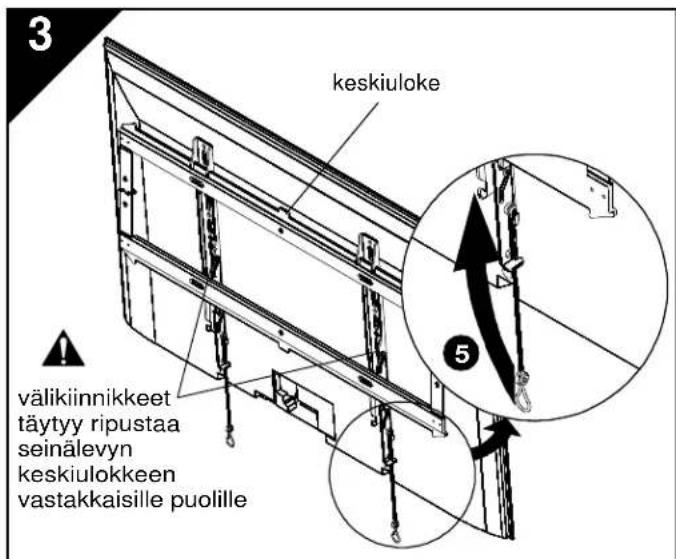

3 keskiuloke välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille 5

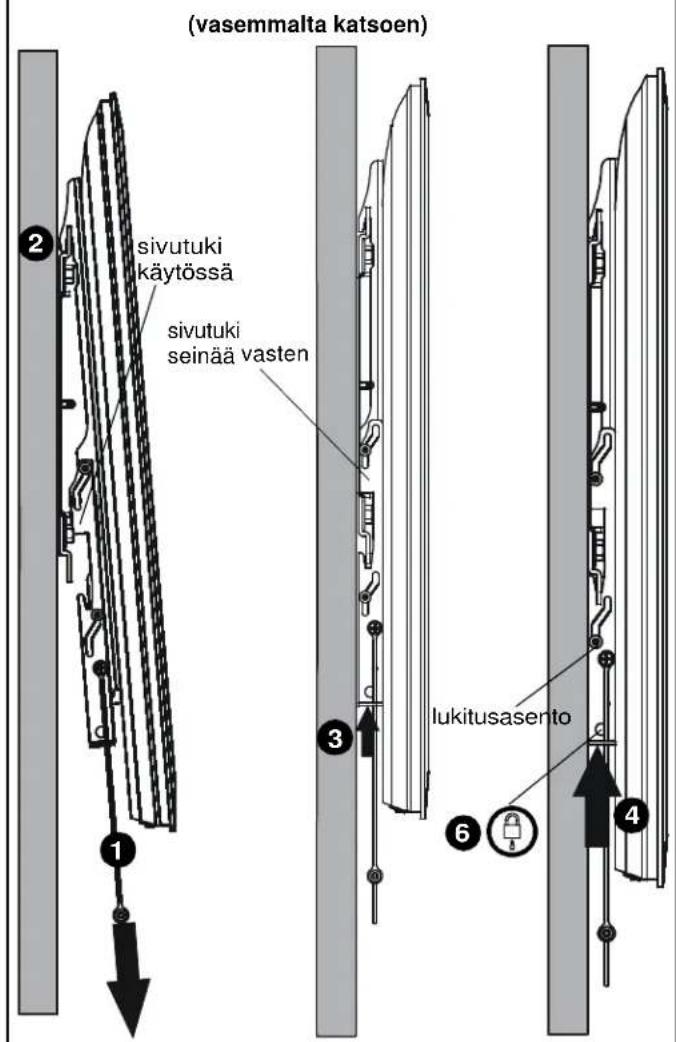

(vasemmalta katsoen) sivutuki käytössä sivutuki seinää vasten lukitusasento 1 2 3 4 6

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että kaikkien asennettujen laitteiden yhteispaino on enintään 56,7 kg malleissa iCMPFM3 ja iCLPFM3 tai enintään 79,4 kg mallissa iCXPFM3. Ilmoitettua enimmäispainoa raskaampien laitteiden käyttäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja.

VAROITUS: Näyttö voi olla hyvin painava! Varmista, että näyttöä voi turvallisesti nostaa ja liikutella seinälevyyn asentamista varten. Riittävien varotoimien laiminlyöminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja!

VAROITUS: Välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille!

1. Varmista, että välikiinnikkeet ovat sivutukiasennossa, vetämällä kahvat mahdollisimman pitkälle alas.
2. Ripusta näyttö kiinnikkeisiin (B), jotka ovat seinälevyn (A) yläkiskossa. Sivutuen pitäisi koskettaa seinälevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai näytön takaosan säätimiä käytettäessä näytön pitäisi levätä sivutuen varassa.

1. Vapauta sivutuki työntämällä välikiinnikkeitä ylöspäin, kunnes tuki on seinää vasten.
2. Työnnä välikiinnikkeitä edelleen ylöspäin, jotta näyttö lukkiutuu paikalleen seinää vasten.
3. Hihnat voidaan työntää näytön taakse kiinnikkeessä (B) olevaan koloon asennuksen jälkeen, jotta ne ovat pois näkyvistä.
4. (Valinnainen) Varmista kiinnitys työntämällä riippulukko tai kaapelilukko (ei kuulu toimitukseen) välikiinnikkeen alareikien läpi.

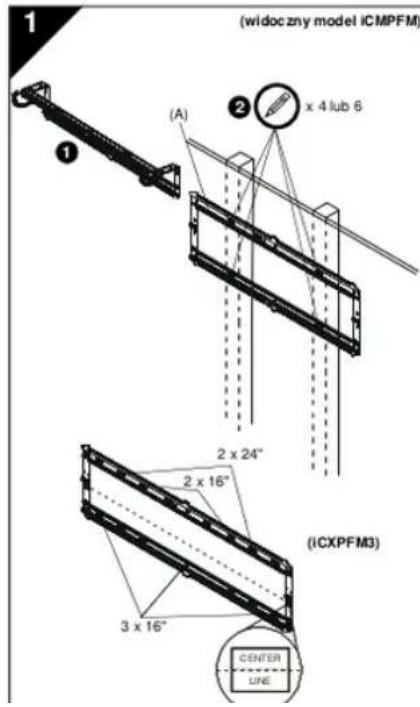

(widoczny model ICMPFM) (A) 2 x 4 lub 6 2 x 24" 2 x 16" 3 x 16" (ICXPFM3) CENTER LINE
