Tipo di prodotto	Supporto a muro per schermo piatto
Marca	Chief
Modello	iCLPFM3B03
Capacità di carico massima	56,7 kg (125 libbre)
Compatibilità VESA minima	200 x 200 mm
Materiale	Acciaio ad alta resistenza
Dimensioni della piastra murale (circa)	Larghezza 610 mm, Altezza 280 mm
Profondità	Variabile in base allo spessore dello schermo (fino a 50 mm)
Tipo di installazione	A parete su montanti in legno, cemento, mattone
Interasse dei montanti compatibile	40,6 cm (16") o 61 cm (24")
Inclinazione	Fissa (nessuna inclinazione)
Rotazione	Fissa (nessuna rotazione)
Livellamento	Non regolabile (installazione a livello richiesta)
Gestione dei cavi	Integrata (cinghie di fissaggio)
Sicurezza antifurto	Occhiello per lucchetto o cavo antifurto
Manutenzione	Pulire con un panno morbido e asciutto
Utensili necessari	Trapano, livella a bolla, chiave da 12,7 mm (1/2 pollice), cacciavite a croce
Garanzia	Consultare il produttore

Domande frequenti - iCLPFM3B03 Chief

Qual è il peso massimo che può supportare il supporto Chief iCLPFM3B03?

Il peso massimo supportato è di 56,7 kg (125 libbre) per il modello iCLPFM3. Assicurati che il peso totale dello schermo e degli accessori non superi questo limite.

Quali sono gli standard VESA compatibili con questo supporto?

Questo supporto è compatibile con gli attacchi VESA di dimensioni minime 200 x 200 mm. Può adattarsi a configurazioni di fori fino a 8 viti a seconda delle dimensioni dello schermo.

Posso installare questo supporto su una parete in cartongesso?

Sì, ma solo se il supporto è fissato su montanti in legno dietro il cartongesso. La parete deve avere uno spessore massimo di cartongesso di 15,9 mm (5/8 pollice). Non fissare solo nel cartongesso.

Quali utensili sono necessari per l'installazione?

Avrai bisogno di un trapano, di una livella a bolla, di una chiave da 12,7 mm (1/2 pollice), di un cacciavite a croce e di un metro a nastro. Per il cemento è richiesta una punta da trapano da 8 mm.

Il supporto permette di inclinare o ruotare lo schermo?

No, questo modello è un supporto fisso (senza inclinazione né rotazione). Mantiene lo schermo aderente alla parete una volta bloccato.

Come posso nascondere i cavi dietro lo schermo?

Il supporto integra delle cinghie per mantenere i cavi contro la parte posteriore dello schermo. Instrada i cavi nelle apposite scanalature sulle staffe di fissaggio.

Posso usare un antifurto con questo supporto?

Sì, le staffe di fissaggio hanno un foro nella parte inferiore per far passare un lucchetto o un cavo antifurto (non incluso).

Questo supporto è adatto per uno schermo curvo?

Sì, purché lo schermo rispetti le dimensioni VESA minime (200x200 mm) e non superi il peso massimo di 56,7 kg. Tuttavia, verifica che le staffe di fissaggio possano appoggiarsi in piano sul retro dello schermo.

Come livellare lo schermo dopo l'installazione?

Il livello deve essere controllato prima della foratura utilizzando una livella a bolla. Una volta fissata la piastra murale, il supporto non offre regolazione del livello. È quindi essenziale forare i fori perfettamente a livello.

Cosa fare se le viti fornite non corrispondono al mio schermo?

Il kit include diversi diametri di viti (M4, M5, M6, M8). Seleziona quelle che si adattano perfettamente ai fori di montaggio dello schermo. Assicurati che la vite non tocchi il fondo del foro per evitare di danneggiare lo schermo.

MANUALE UTENTE iCLPFM3B03 Chief

AVVERTENZE e PRECAUZIONI IMPORTANTI!

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

AVVERTENZA: Il superamento della portata massima specificata può causare gravi lesioni personali e danni all'unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per la serie iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per la serie iCXPFM3. L'uso di prodotti più pesanti del massimo peso indicato potrebbe comportare la caduta del supporto e dei suoi accessori con potenziali lesioni personali.

1
(illustrazione di iCMPFM)

12,7 mm (1/2 poll)

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può causare gravi lesioni personali o danni all'unità! L'installatore deve accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso purché di spessore massimo di 1,6 cm (5/8 poll).

1. Aprire la piastra a muro (A) per prepararla al montaggio su parete.

2. Mettere in bolla la staffa a muro (A) e segnare la posizione dei fori guida.

NOTA: L'iCMPFM3 deve essere installato su due montanti da 40,6 cm (16 poll.). L'iCLPFM3 può essere installato su montanti da 40,6 cm (16 poll.) (fori interni) oppure da 61,0 cm (24 poll.) (fori esterni). Per l'iCXPFM3, è possibile il montaggio su due o tre montanti da 40,6 cm (16 poll.) oppure due da 61,0 cm (24 poll.). Se il montaggio è a tre montanti da 40,6 cm (16 poll.), deve essere installato su tutti e tre i montanti usando i fori esterni e centrali.

NOTA: il centro verticale dello schermo sarà allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente questa annotazione nel determinare la posizione di montaggio.

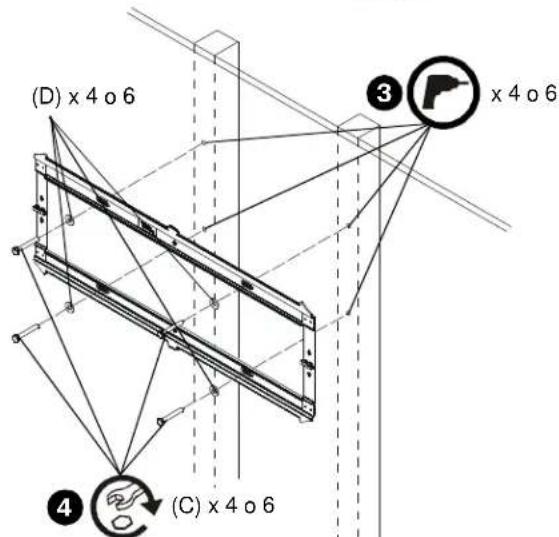

1. Praticare dei fori guida di 5,5 mm (7/32 poll) di diametro nei montanti in legno.

2. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) attraverso le rondelle piatte (D), la piastra a muro (A) e quindi nei montanti in legno.

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può causare gravi lesioni personali o danni alle attrezzature! L'installatore deve accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. la parete del montaggio può essere ricoperta da un cartongesso purché di spessore massimo di 1,6 cm (5/8 poll.)

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O La perforazione dEl tubi delle condutture del gas pOSSONO causare la morte o lesioni gravi alle persone! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, di acqua e di scarico o di qualunque altro tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

1. Aprire la piastra a muro (A) per prepararla al montaggio su parete.
2. Mettere in bolla la piastra (A) e segnare la posizione dei fori guida nella posizione desiderata.

NOTA: Per l'iCLPFM3, possono essere utilizzati quattro fori, sia interni che esterni.

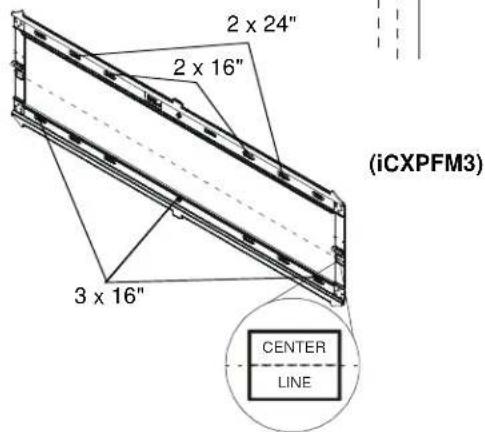

NOTA: per la serie iCXPFM3, usare i quattro fori guida esterni e i due fori intermedi della piastra a parete per l'installazione.

NOTA: il centro verticale dello schermo sarà allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente questa annotazione nel determinare la posizione di montaggio.

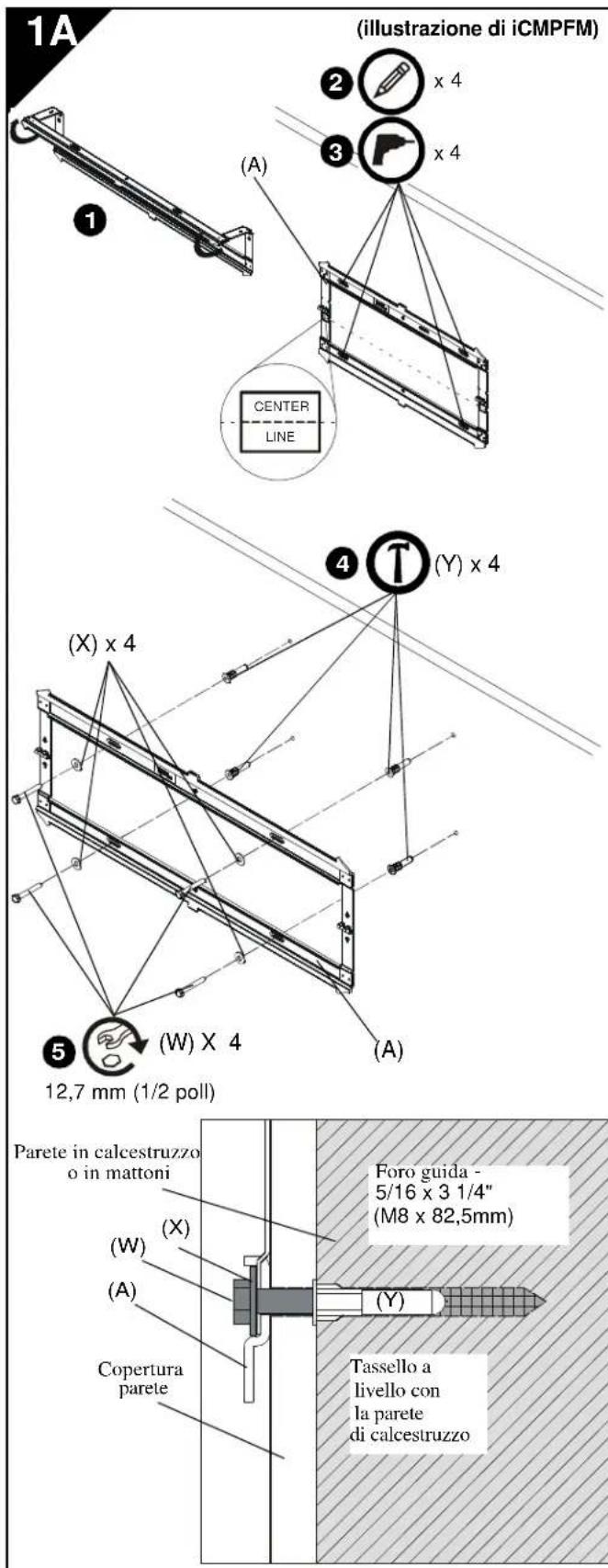

1. Praticare fori guida di 8 mm (5/16 poll) di diametro nella parete in corrispondenza dei punti segnati. I fori devono avere una profondità di 8,25 cm (3 1/4 poll).
2. Inserire quattro tasselli (E) nei fori praticati. Usare un martello per livellare i tasselli alla parete.

IMPORTANTE! : i tasselli devono essere installati mediante la copertura della parete fino a quando non saranno a livello con la superficie di calcestruzzo.

1. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) attraverso le rondelle piatte (D), la piastra a muro (A) e infine nei tasselli (E).

MONTAGGIO DELLE STAFFE SULLO SCHERMO

AVVERTENZA: Le dimensioni minime dei fori sono di 100 mm x 100 mm per iCMPFM3 e di 200 mm x 200 mm per iCLPFM3 e iCXPFM3.

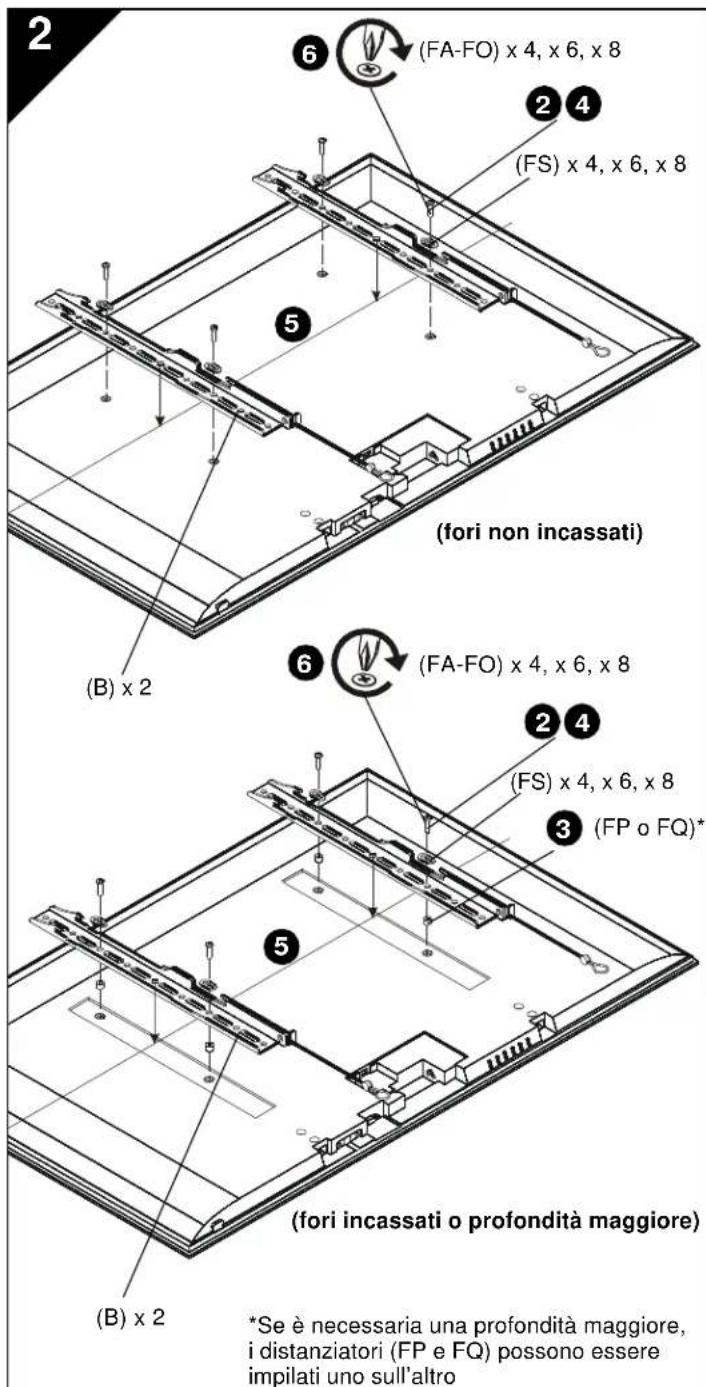

1. Sistemare il display con lo schermo appoggiato su una superficie piana e stabile.

ATTENZIONE: L'uso di viti con un diametro non corretto potrebbe danneggiare lo schermo. Le viti corrette si avvitano facilmente nei fori di montaggio dello schermo.

1. Selezionare il diametro della vite esaminando gli articoli di ferramenta disponibili (FA-FO) (8mm, 6mm, 5mm o 4mm) e raffrontandoli ai fori di montaggio dello schermo.

2. Selezionare i distanziatori:

3. Se i fori di montaggio non sono incassati, ed entrambe le staffe (B) appaiono piatte contro lo schermo, i distanziatori non sono necessari.

4. Se i fori di montaggio sono incassati o se la presenza di sporgenze impedisce che le staffe (B) appaiano piatte, sarà necessario usare i distanziatori (FP o FQ).
5. Se è necessaria una profondità maggiore dietro lo schermo, i distanziatori (FP e FQ) possono essere impilati uno sull'altro.

ATTENZIONE: L'uso di viti di una lunghezza non corretta può danneggiare lo schermo. Le viti corrette consentono un inserimento sufficiente della filettatura da produrre una buona presa senza toccare il fondo dei fori di montaggio sullo schermo.

1. Selezionare la lunghezza delle viti:

2. Usando la mano, inserire la vite PIÙ CORTA provvista del diametro selezionato (FA, FE, FI o FL) attraverso la staffa (B), la rondella universale (FS), il distanziatore selezionato (FP o FQ, se necessario) e infine nel foro di montaggio dello schermo. NON stringere per il momento la vite nel foro.

3. Se la vite è della lunghezza corretta, la testa della vite sporgerà sopra la rondella piatta di una distanza pari o superiore a quella del diametro della vite. Se la vite non è sufficientemente lunga, sceglierne una più lunga. Selezionare la vite più corta che assicuri la sporgenza prevista.

4. Collocare le staffe (B) sullo schermo, verificando che:

5. I ganci superiori si trovino al lato superiore dello schermo.

6. Il centro delle staffe installate (B) sia il più vicino possibile al centro del retro dello schermo. Il centro della staffa è contrassegnato da un foro a forma di rombo.

7. Usando un cacciavite a croce, inserire con cautela le viti selezionate attraverso le rondelle universali (FS), le staffe (B) e i distanziatori (FP o FQ, se necessario) e infine nello schermo.

8. Stringere tutte le viti. Verificare di aver utilizzato tutti i fori di montaggio dello schermo necessari (4, 6 o 8).

MONTAGGIO DELLO SCHERMO SULLA PIASTRA A MURO

AVVERTENZA: Il superamento della portata specificata può causare gravi lesioni personali o danni alle unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per iCXPFM3. L'uso di prodotti con un peso superiore al valore massimo indicato potrebbe comportare la caduta del supporto e dei suoi accessori con potenziali lesioni personali.

AVVERTENZA: Lo schermo può essere molto pesante. Accertarsi di poterlo sollevare e manovrare come necessario al fine di una corretta installazione sulla piastra a muro. La mancata adozione di adeguate precauzioni può causare gravi lesioni personali o danni all'unità!

AVVERTENZA: Le staffe di interfaccia devono venire collocate ai due lati della linguetta centrale sulla piastra a muro.

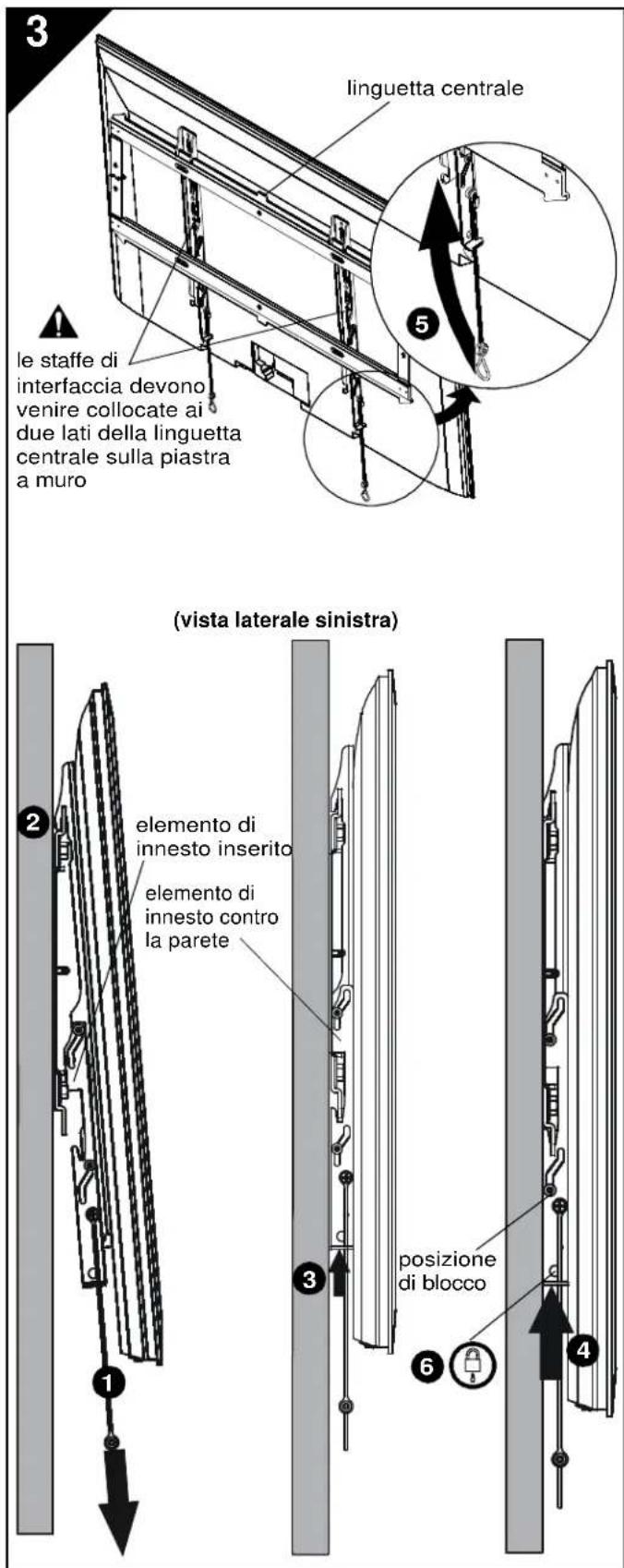

1. Verificare che le staffe di interfaccia siano in posizione di appoggio pre-innesto tirando le maniglie il più possibile verso il basso.
2. Agganciare lo schermo con le staffe (B) alla guida superiore della piastra a muro (A). L'elemento di innesto dovrebbe inserirsi nella parte inferiore della piastra a muro.

NOTA: Mentre lo schermo è in posizione di pre-innesto, si può procedere a sistemare i cavi e a fare le regolazioni necessarie sul retro-schermo.

1. Sbloccare l'elemento di innesto spingendo verso l'alto sulle staffe di interfaccia fino quando l'elemento di innesto non risulta completamente appoggiato alla parete.

2. Spingere ancora verso l'alto sulle staffe di interfacce fino a bloccare lo schermo in posizione fissa contro la parete.

3. Una volta completata l'installazione, le cinghie vanno ripiegate dietro lo schermo sulle tacche delle staffe di interfaccia (B) in modo che non siano visibili allo spettatore.

4. (Opzionale) Far passare il lucchetto o il blocco-cavi (non inclusi) attraverso i fori in basso sulla staffa di interfaccia per la massima protezione.
