BRUGSANVISNING iCLPFM3B03 Chief

ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyre! Montaren er ansvallig for at sarge for, at komponenten monteres på en konstruktion, der kan bare fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, for komponenten monteres. Vaeggen hvortil ophaenget fastgares kan have en maksimal tykkelse at gipspladerne på 15,9mm.

ADVARSEL: Hvis vægtkapaciteten overskrides, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Det er installatørens ansvar at sørge for, at den samlede vægt for alle vednæftede dei ikkeverstiger 56,7 kg (125 lbs) for iCMPFM3 og iCLPFM3 eller 79,4 kg (175 lbs) for iCXPFM3. Anvendelse af produkter som er tungere end den angivne maksimalvægt, kan medføre at ophænget og dets tilbeher talder ned og medfarer skader.

VIKTIGA VARNINGAR OCH FÖRSIKTIGHETSANVISNINGAR

ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen, som ophænget fastgøres til, kan have en maks. Tykkelse af gipsplader på 1,6 cm (5/8").

1. Fold vægpladen (A) ud før montering på væg.
2. Planér vægpladen (D) og marker placeringen på styrehullerne.

BEMÆRK: iCMPFM3 skal monteres på to 40,6 cm (16") stolper. iCLPFM3 kan monteres på 40,6 cm (16") stolper (inderhuller) eller 61,0 cm (24") stolper (yderhuller). iCXPFM3 kan monteres over to eller tre 40,6 cm (16") stolper eller to 61,0 cm (24") stolper. Hvis der monteres på tre 40,6 cm (16") stolper, skal den monteres på alle tre stolper ved brug af yderhullerne og midterhullerne.

BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

1. Bor styrehuller på 5,5 mm (7/32") diameter ind i tapskruerne.
2. Brug en 12,7 mm (1/2") skruenøgle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i træafstiverne.

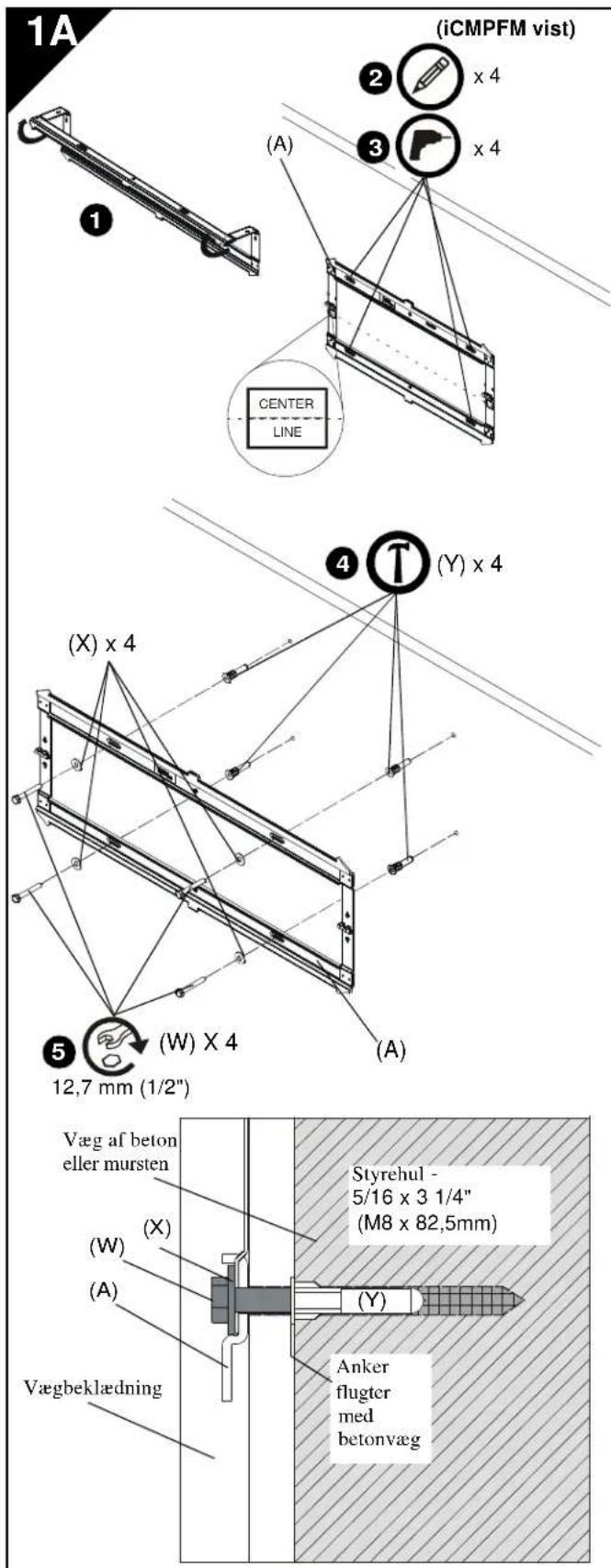

1A (iCMPFM vist) 2 x 4 3 x 4 CENTER LINE 4 (Y) x 4 (X) x 4 5 (W) X 4 (A) 12,7 mm (1/2") Væg af beton eller mursten (W) (V) (A) Vægbeklædning Styrehul - 5/16 x 3 1/4" (M8 x 82,5mm) ( Y ) Anker flugter med betonvæg

MONTERING AF VÆGPLADE PÅ VÆG - BETON, BETONBLOKKE ELLER MURSTEN

ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen, som ophænget fastgøres til, kan have en maks. tykkelse af gipsplader på 1,6 cm (5/8").

ADVARSEL: RISIKO FOR ELEKTRISK ST∅D! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

1. Fold vægpladen (A) ud før montering på væg.
2. Planér vægpladen (A) og marker placeringen af styrehullerne på den ønskede monteringsplacering.

BEMÆRK: I forbindelse med iCLPFM3 kan enten de fire inder- eller yderhuller benyttes.

BEMÆRK: I forbindelse med iCXPFM3 skal de fire yderhuller og de to midterhuller på vægpladen bruges ved montering.

BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

1. Bor 8 mm (5/16") diameter styrehuller i væggen på markerede placeringer. Hullerne skal bores mindst 8,25 cm (3 1/4") dybe.
2. Monter 4 betonrawplugs (E) i de borede huller. Brug en hammer til at banke rawpluggene ind i hullerne.

VIGTIGT! : Ankrene skal monteres igennem enhver vægbeklædning, indtil de flugter med betonvæggen

1. Brug en 12,7 mm (1/2") skruenøgle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i betonrawpluggene (E).

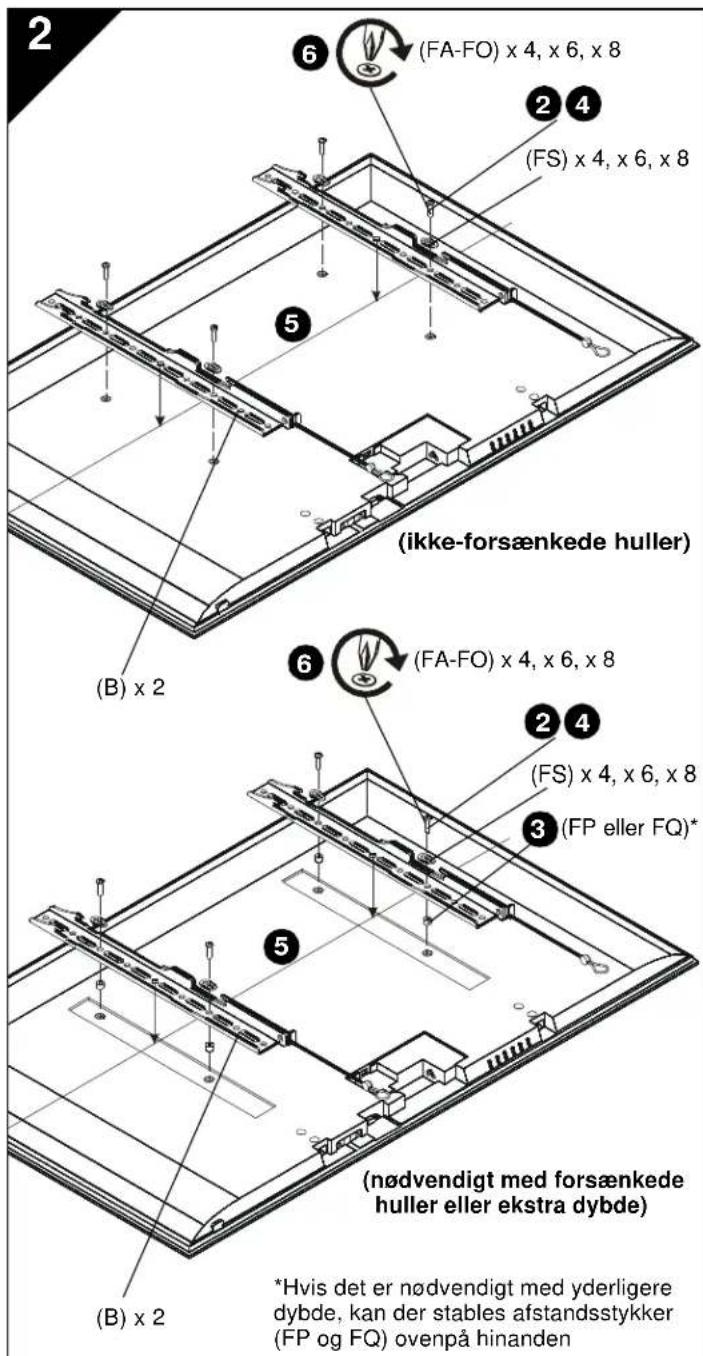

2 6 (FA-FO) x 4, x 6, x 8 2 4 (FS) x 4, x 6, x 8 5 (ikke-forsænkede huller) (B) x 2 6 (FA-FO) x 4, x 6, x 8 2 4 (FS) x 4, x 6, x 8 3 (FP eller FQ)* 5 (nødvendigt med forsænkede huller eller ekstra dybde) (B) x 2 *Hvis det er nødvendigt med yderligere dybde, kan der stables afstandsstyrkter (FP og FQ) ovenpå hinanden

MONTERING AF BESLAG PÅ SKÆRM

ADVARSEL: Det mindste hulmønster er

1. Læg skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: Brug af skruer med en forkert

diameter kan beskadige din skærm! De korrekte

skruer vil nemt kunne skrues ind i skærmens

monteringshuller

1. Vælg skruernes diameter ved at undersøge materiel (FA-FO) (8 mm, 6 mm, 5 mm, eller 4 mm) og sammenligne med monteringshullerne på skærmen.

2. Vælg afstandsstykker:

- Hvis monteringshullerne ikke er forsænkede, og begge beslag (B) kan ligge fladt mod skærmen, er det ikke nødvendigt med afstandsstykker.

- Hvis monteringshullerne er forsænkede, eller hvis fremspring forhindrer beslagene (B) i at ligge fladt, skal der bruges afstandsstykker (FP eller FQ).

- Hvis det er nødvendigt med yderligere dybde bag skærmen, kan der stables afstandsstykker (FP og FQ) ovenpå hinanden.

FORSIGTIG: Brug af skruer med forkert længde

kan beskadige din skærm! De korrekte skruer vil

have tilstrækkelig gevindtilkobling uden at røre ved

bunden af skærmens monteringshuller.

1. Vælg skruens længde:

- Indfør med hånden den KORTESTE skruelængde med den valgte diameter (FA, FE, FI eller FL) gennem beslag (B), universal-slutteskruer (FS) og det valgte afstandsstykke (FP eller FQ om nødvendigt) ind i skærmens monteringshul. Skru IKKE skruen i hullet på nuværende tidspunkt.

- Den korrekte skruelængde kræver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til eller er større end skruens diameter. Hvis skruelængden er utilstrækkelig, vælges en længere skrue. Vælg den korteste skrue, som vil stikke frem i den nødvendige afstand.

1. Anbring beslagene (B) på skærmen, idet du sikrer dig følgende:

- De øverste kroge er mod skærmens øverste del.

- Midten af beslagene (B) er så tæt som muligt på skærmens bagsides midte efter montering. Midten af beslaget er angivet med det rombeformede hul.

1. Brug en stjerneskruetrækker til omhyggeligt at montere de valgte skruer igennem de flade slutteskiver (FS), beslag og afstandsstykkerne (FP eller FQ, om nødvendigt) og ind i skærmen.

2. Stram alle skruer. Sørg for, at alle relevante monteringshuller i skærmen (4, 6 eller 8) benyttes.

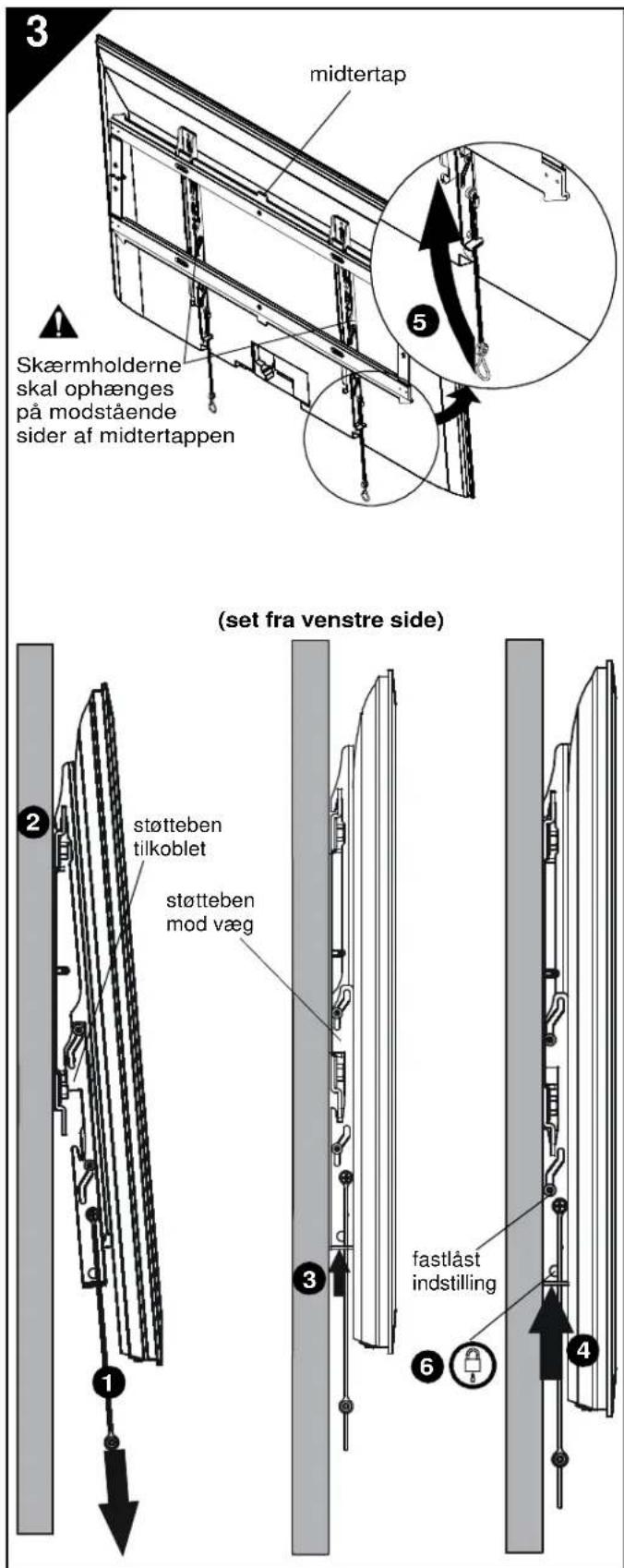

3 Skærmholderne skal ophænges på modstående sider af midtertappen midtertap 5 (set fra venstre side) 2 støtteben tilkoblet støtteben mod væg 3 fastlåst indstilling 4 6

MONTERING AF SKÆRM TIL VÆGPLADE

ADVARSEL: Hvis vægtkapaciteten overskrides, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Det er installatørens ansvar at sørge for, at den totale vægt for alle dele ikke overstiger 56,7 kg for iCMPFM3 og iCLPFM3 eller 79,4 kg for iCXPFM3. Anvendelse med produkter som er tungere end den angivne maksimalvægt, kan medføre at ophænget og dets tilbehør falder ned og forårsager skader.

ADVARSEL: Skærmen kan være meget tung! Sørg for, at skærmen kan løftes og manøvres uden problemer og som påkrævet for at montere den på vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret!

ADVARSEL: Skærmholderne skal hænges på modstående sider af midtertappen på vægpladen!

1. Sørg for at skærmholderne er i støttebensposition ved at trække håndtagene så langt ned som muligt.
2. Hæng skærmen med beslagene (B) på den øverste skinne af vægpladen (A). Støtterne skal gribe ind i den nederste del af vægpladen.

BEMÆRK: Enhver justering af kabelstyring eller bagskærms skal foretages, mens skærmen hviler på støttebenene.

1. Lås op for støttebenene ved at skubbe på skærmholderne, indtil støttebenene hviler mod væggen.
2. Skub længere ind og op på skærmholderne for at låse skærmen fast på væggen.
3. Stropper kan stikkes bag skærmen på hakket på interfacebeslagene (B), efter monteringen er færdig, så de ikke er synlige for seeren.
4. (Valgfrit) Før hængelåsen eller kabellåsen (medfølger ikke) gennem bundhullerne på skærmholderne for yderligere sikkerhed.

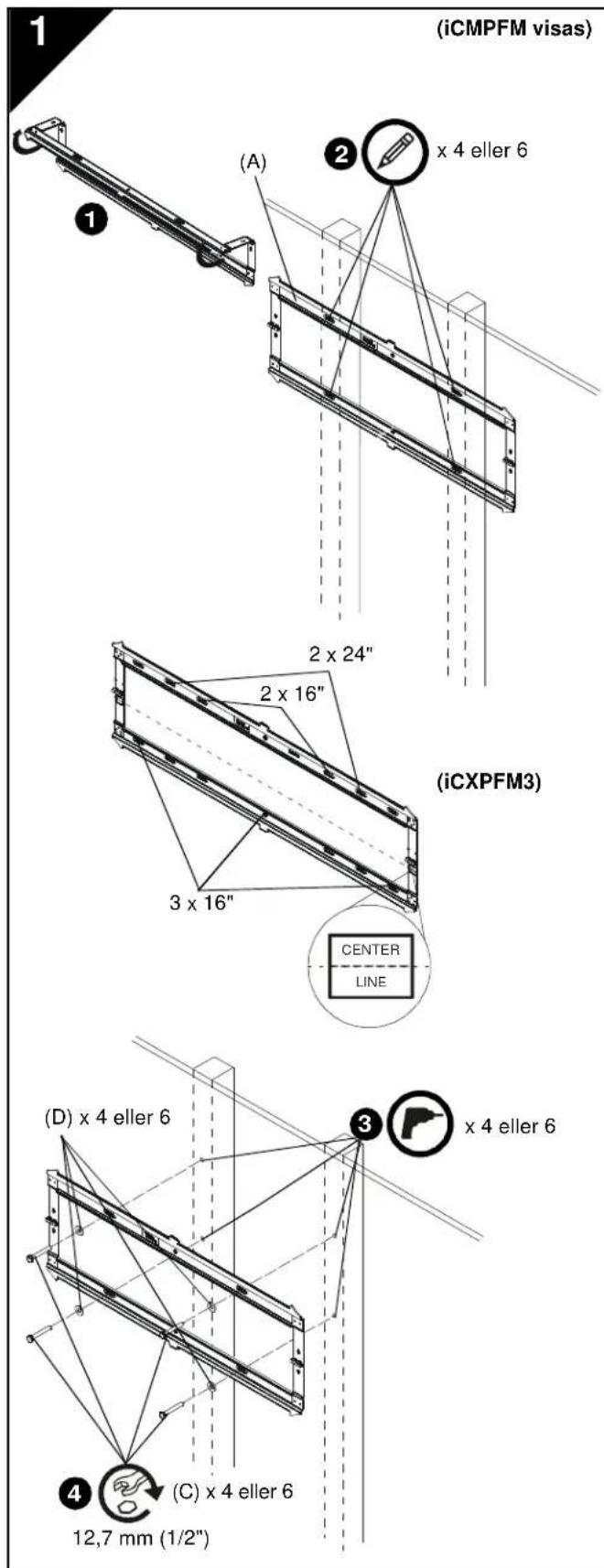

(iCMPFM visas) (A) 2 x 4 eller 6 2 x 24" 2 x 16" 3 x 16" (iCXPFM3) CENTER LINE (D) x 4 eller 6 3 x 4 eller 6 (C) x 4 eller 6 12,7 mm (1/2")

MONTERA VÄGGPLATTAN PÅ VÄGGEN - TRÄ REGLAR
