Produkttyp	Heimkino-Verstärker / Blu-ray-Player
Marke	YAMAHA
Modell	BRX-610BL
Abmessungen (B × H × T)	435 × 80 × 362 mm
Gewicht	4,5 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Leistungsaufnahme	72 W (Betrieb), < 0,5 W (Standby)
Ausgangsleistung (Verstärker)	80 W pro Kanal (1 kHz, 10% THD, 6 Ω) vorne/center/surround, 100 W Subwoofer (100 Hz, 10% THD, 4 Ω)
Kompatible Disc-Formate	BD-ROM/BD-R/BD-RE, DVD-ROM/DVD±R/DVD±RW, CD-ROM/CD-R/CD-RW, AVCHD, Datenträger (MP3, WMA, WAV, JPEG, WMV)
Anschlüsse	HDMI (ARC), Composite-Video-Ausgang, digitaler Koaxial-Audioeingang + optisch, AUX-Eingang (RCA), PORTABLE-Eingang (3,5 mm Klinke), 2 USB-Anschlüsse, Ethernet (LAN), FM-Antenne, 5.1-Lautsprecherklemmen
Netzwerk	DLNA, Internetverbindung (BD-Live, YouTube)
Hauptfunktionen	Wiedergabe von Blu-ray 3D, DVD, CD, FM-Radio, iPod/iPhone über USB, HDMI-Steuerung, Netzwerk-Wiedergabe, BONUSVIEW/BD-Live-Funktionen, Programmierung, Lesezeichen, Musik-Diashow
Audioausgang	Linear PCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD
Pflege und Reinigung	Trockenes, sauberes Tuch; keine chemischen Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, Lüftungsöffnungen nicht blockieren, Laser Klasse 1
Ersatzteile und Reparierbarkeit	Reparaturen ausschließlich durch qualifizierte Yamaha-Techniker; Ersatzteile beim Kundendienst erhältlich

Häufig gestellte Fragen - BRX-610BL YAMAHA

Wie schließe ich das Gerät an einen Fernseher an?

Verwenden Sie ein HDMI-Kabel zur Übertragung von Bild und Ton. Wenn Ihr Fernseher die ARC-Funktion unterstützt, reicht ein einziges Kabel. Andernfalls können Sie auch ein optisches Kabel für den Ton oder ein Composite-Videokabel für das Bild verwenden.

Kann ich 3D-Blu-ray-Discs abspielen?

Ja, dieses Gerät unterstützt die Wiedergabe von 3D-Blu-ray-Discs. Dazu benötigen Sie einen 3D-kompatiblen Fernseher und verbinden das Gerät über ein HDMI-Kabel.

Wie höre ich FM-Radio?

Schließen Sie die mitgelieferte FM-Antenne an und drücken Sie die Taste TUNER auf der Fernbedienung. Verwenden Sie die Tasten TUNING zum Sendersuchlauf. Sie können bis zu 30 Sender speichern, indem Sie MEMORY drücken.

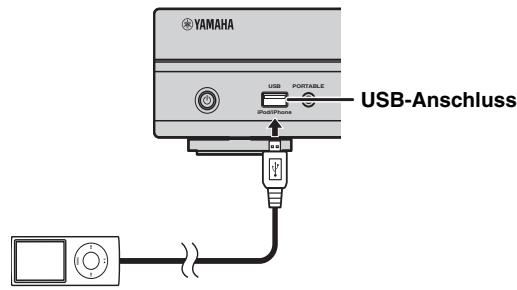

Wie verbinde ich meinen iPod oder iPhone?

Verbinden Sie Ihren iPod/iPhone mit einem USB-Kabel mit dem USB-Anschluss an der Vorderseite des Geräts. Wählen Sie dann die Quelle iPod über die Fernbedienung. Das Gerät ist kompatibel mit iPod classic, iPod nano (2. bis 6. Generation), iPod touch (1. bis 4. Generation) und iPhone.

Wie verwende ich die HDMI-Steuerungsfunktion?

Aktivieren Sie die Funktion HDMI-Steuerung im SETUP-Menü (Einstellung auf Ja). Stellen Sie sicher, dass Ihr Fernseher und andere HDMI-Geräte diese Funktion ebenfalls unterstützen. Sie können dann das Gerät mit der Fernbedienung des Fernsehers bedienen.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die HDMI- oder Composite-Video-Verbindung. Stellen Sie sicher, dass der Fernseher auf die richtige Eingangsquelle eingestellt ist. Wenn das Bild schwarz bleibt, setzen Sie die Auflösung zurück, indem Sie die Taste ▲ auf der Vorderseite gedrückt halten und gleichzeitig STANDBY/ON drücken.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Tasten +/- auf der Fernbedienung, die dem Subwoofer zugeordnet sind (gekennzeichnet mit SUBWOOFER). Wenn der Subwoofer aktiv ist, können Sie auch direkt am Subwoofer einstellen.

Kann ich Mediendateien von einem USB-Stick abspielen?

Ja, schließen Sie einen USB-Stick an den vorderen oder hinteren Anschluss an. Wählen Sie im Menü MEDIA den Ordner Foto, Musik oder Video, um die kompatiblen Dateien (MP3, WMA, WAV, JPEG, WMV) zu durchsuchen und abzuspielen.

Wie aktualisiere ich die Software des Geräts?

Laden Sie die Aktualisierungsdatei von der Yamaha-Website herunter und speichern Sie sie auf einem USB-Stick, der im FAT32-Format formatiert ist. Schließen Sie den Stick an den hinteren USB-Anschluss an. Wählen Sie im SETUP-Menü Firmware-Update und folgen Sie den Anweisungen auf dem Bildschirm.

Was tun bei Kondensation?

Bei plötzlichem Temperaturwechsel (z. B. von kalt zu warm) kann sich innen Kondenswasser bilden. Trennen Sie das Netzkabel und lassen Sie das Gerät ruhen, bis die Kondensation verschwunden ist (etwa 1 Stunde).

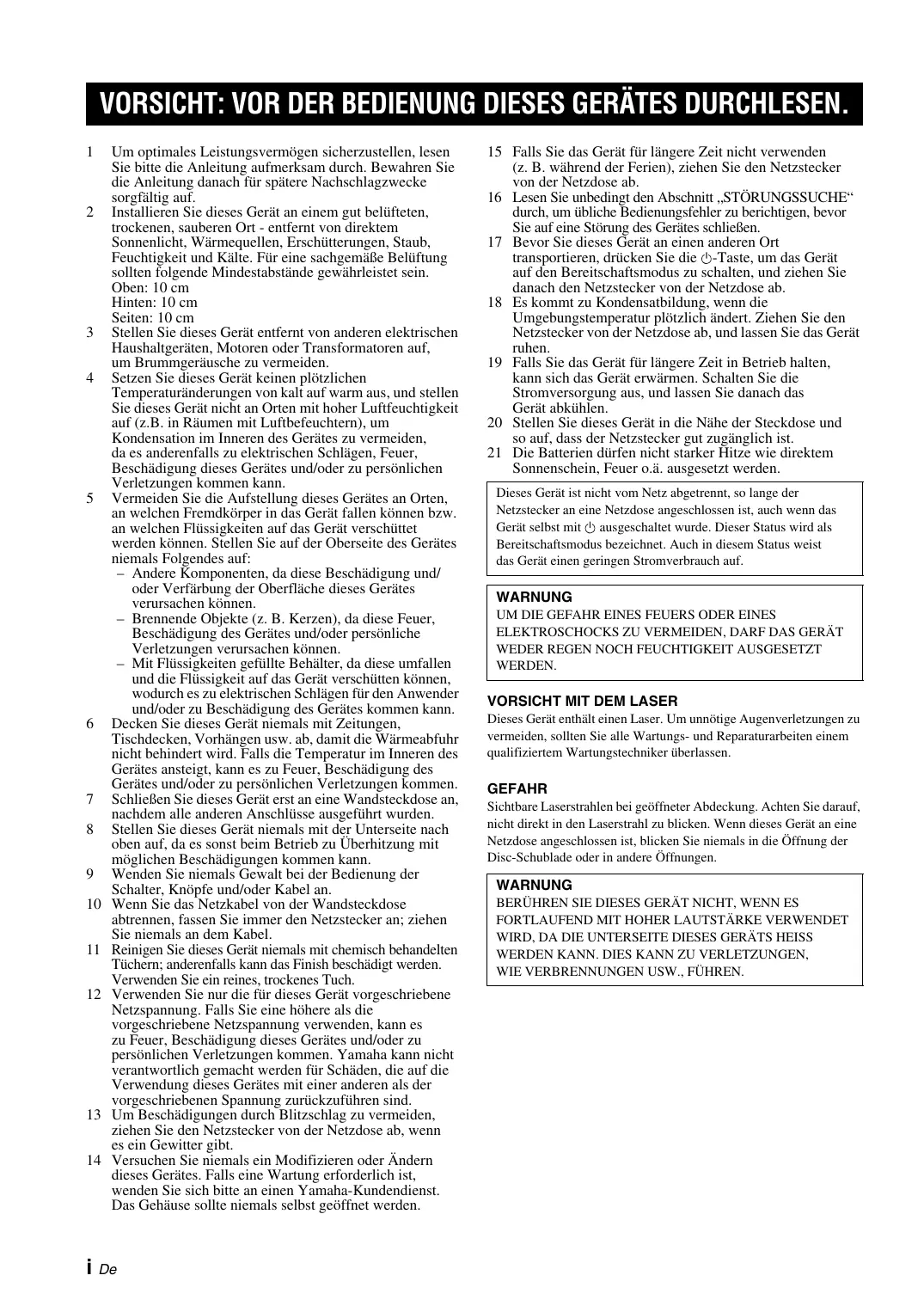

BEDIENUNGSANLEITUNG BRX-610BL YAMAHA

1 Um optimales Leistungsvermögen sicherzustellen, setzen Sieitte die Anleitung aufmerksam durch. Bewahren Sie die Anleitung danach fur spätere Nachschlagwrecke sorgfältig auf.
2 Installieren Sie这点es Gerät an einem gut belüfteten, trockenen, sauberen Ort - entftern von direktem Sonnenlicht, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Für eine sachgemäß Belüftung sollen den folgende Mindestabstände gewährleistet sein. Oben: 10 cm Hinten: 10 cm Seiten: 10 cm
3 Stellen Sie thises Gerät entfern von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräuche zu vermeiden.
4 Setzen Sie这点es Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie这点es Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlügen, Feuer, Beschädigung这点es Gerätes und/oder zu persönlichen Verletzungen kommt kann.
5 Vermeiden Sie die Aufstellung deses Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen können bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden können. Stellen Sie auf der Oberseite des Gerätes niemals Folgendes auf:
- Andere Komponenten, da diese Beschädigung und/oder Verfürbung der Oberfläche these Gerätes verursachen können.
Brennende Objekte (z. B. Kerzen), da diese Feuer, Beschäftigung des Gerätes und/oder persönliche Verletzungen verursachen können.
- Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschüssen konnen, wodurch es zu elektrischen Schlägen für den Anwender und/oder zu Beschäftigung des Gerätes kommt kann.
6 Decken Sie这点es Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht behindiert wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschädigung des Gerätes und/oder zu persönlichen Verletzungenkommen.
7 Schlieben Sie这点es Gerät erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse ausgeführrt wurden.
8 Stellen Sie thises Gerät niemals mit der Unterseite nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschädigungen kommt kann.
9 Wenden Sie niemals Gewalt bei der Bedienung der Schalter, Knöpfe und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an; ziehen Sie niemals an dem Kabel.
11 Reinigen Sie这点es Gerät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.
12 Verwenden Sie nur die für diesen Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschädigung diesen Gerätes und/oder zu persönlichen Verletzungen kommt. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieser Gerätes mit einer anderen als der vorgeschriebenen Spannung zurückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden, ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern these Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich damit an einen Yamaha-Kundendienst. Das Gehäuse solle niemals selbst geöffnet werden.

15 Falls Sie das Gerät für längerere Zeit nicht verwenden (z. B. während der Ferien),ziehen Sie den Netzstecker von der Netzdose ab.
16 Lesen Sie unbedingt den Abschnitt „STÖRUNGSSUCHÉ“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schreiben.
17 Bevor Sie这点es Gerät an einen anderen Ort transportieren, drücken Sie die -Taste, um das Gerät auf den Bereitschaftsmodus zu schalten, und ziehen Sie danach den Netzstecker von der Netzdose ab.
18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plötzlich ändert. Ziehen Sie den Netzstecker von der Netzdose ab, und setzen Sie das Gerät ruhen.
19 Falls Sie das Gerät für längerere Zeit in Betrieb halten, kann sich das Gerät erwärmen. Schalten Sie die Stromversorgung aus, und setzen Sie danach das Gerät abkühlen.
20 Stellen Sie these Gerät in die Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
21 Die Batterien dürfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.a. ausgesetzt werden.

Dieses Gerät ist nicht vom Netz abgetrennt, so langle der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst mit ausgeschaltet wurde. Diese Status wird als Bereitschaftsmodus bezeichnet. Auch in thisem Status weist das Gerät einen geringen Stromverbrauch auf.

WARNING

UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT MIT DEM LASER

Dieses Gerät enthalt einen Laser. Umunnötige Augenverletzungen zu vermeiden, sollenn Sie alle Wartungs- und Reparaturarbeiten einem qualifiziertem Wartungstechniker überlassen.

GEFAHR

Sichtbare Laserstrahlen bei geöffnter Abdeckung. Achten Sie darauf, nicht direkt in den Laserstrahl zu blichen. Wenn these Gerät an eine Netzdose angeschlossen ist, blichen Sie niemals in die Öffnung der Disc-Schublade oder in andere Öffnungen.

WARNING

BERUHREN SIE DIESES GERÄT NICT, WENN ES FORTLAUFEND MIT HOHER LAUTSTARKE VERWENDET WIRD, DA DIE UTERSEITE DIESES GERÄTS HEISS WERDEN KANN. DIES KANN ZU VERLETZUNGEN, WIE VERBRENNUNGEN USW., FÜRHEN.

INHALT

EINLEITUNG

ANWENDUNGSMÖGLICHKEITEN DIESES

GERÄTS. 2

LIEFERUMFANG 2

INFO ZU DISCS UND DATEIEN. 3

Mit thisem Gerät kompatible Discs/Dateien. 3
Disc einlagen 4
Vorsichtsmaßnahmen für Discs 4
Hinweise zum Betrachten von 3D-Videobildern.....4

NAMEN UND FUNKTIONEN DER

KOMPONENTEN. 5

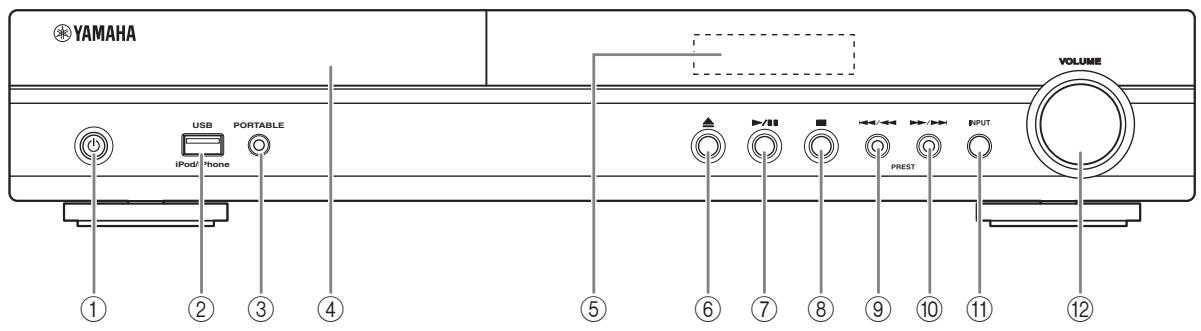

Frontblende 5

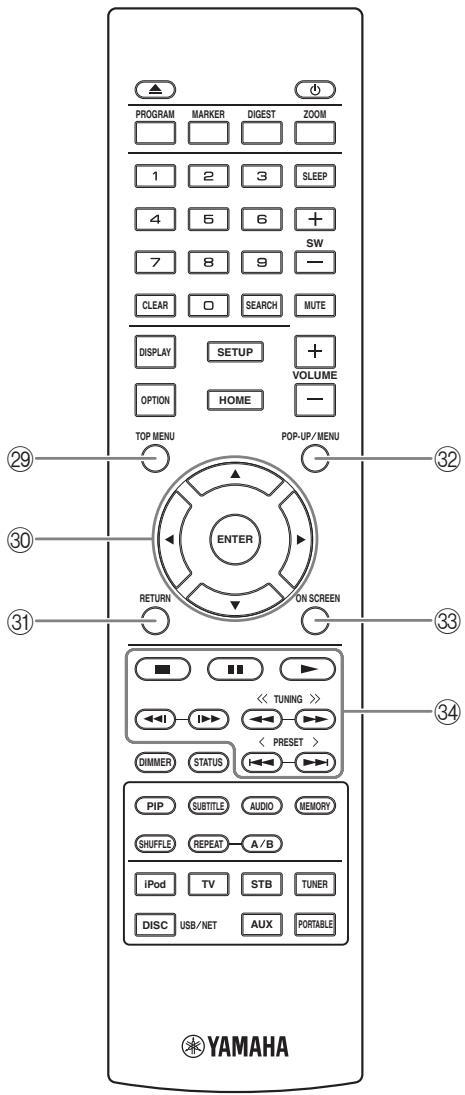

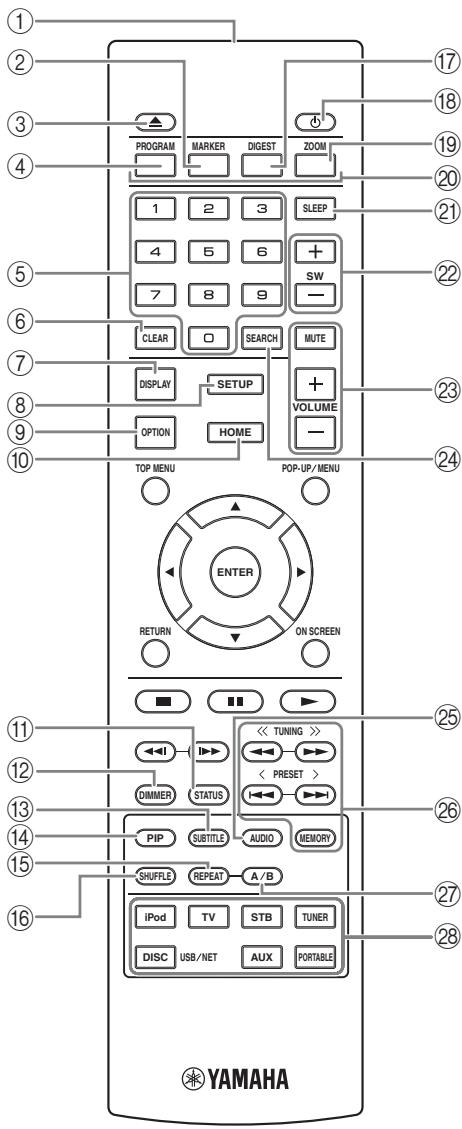

Fernbedienung 6

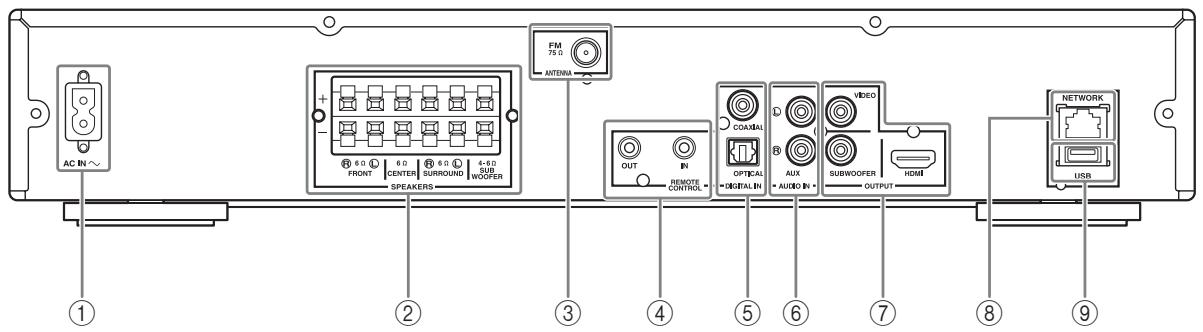

Rückseite 9

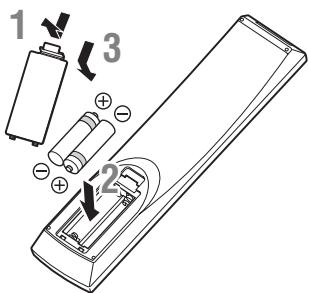

Einsetzen der Batterien in die Fernbedienung..... 10

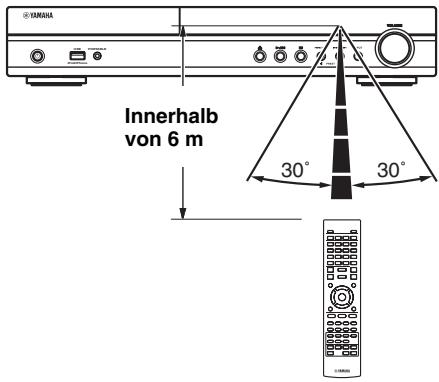

Verwendung der Fernbedienung 10

VORBEREITUNGEN

ANSCHLUSSE 11

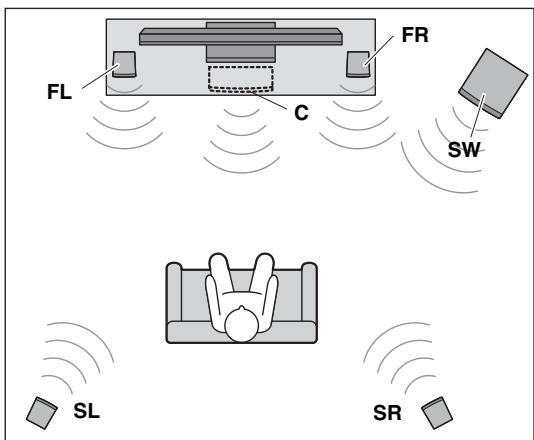

Ansicht der 5.1-Kanal-Lautsprecher. 11

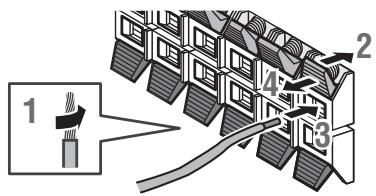

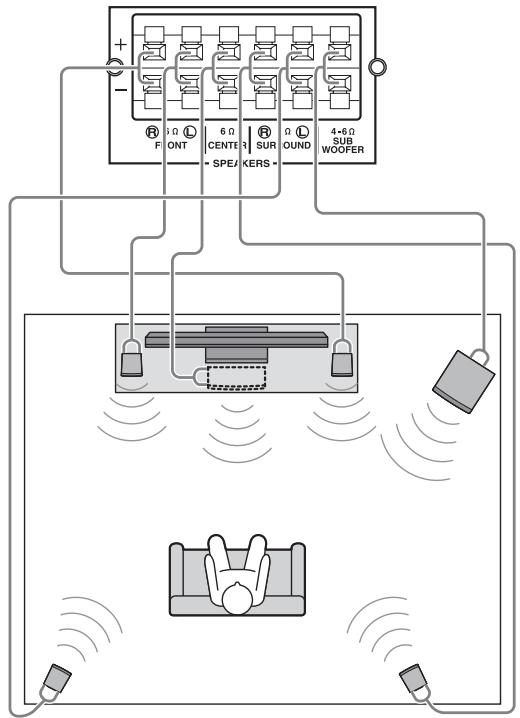

Anschlieben der Laufsprecher 11
Anschlieben der FM-Anteine. 12
Anschlieben eines iPod 12

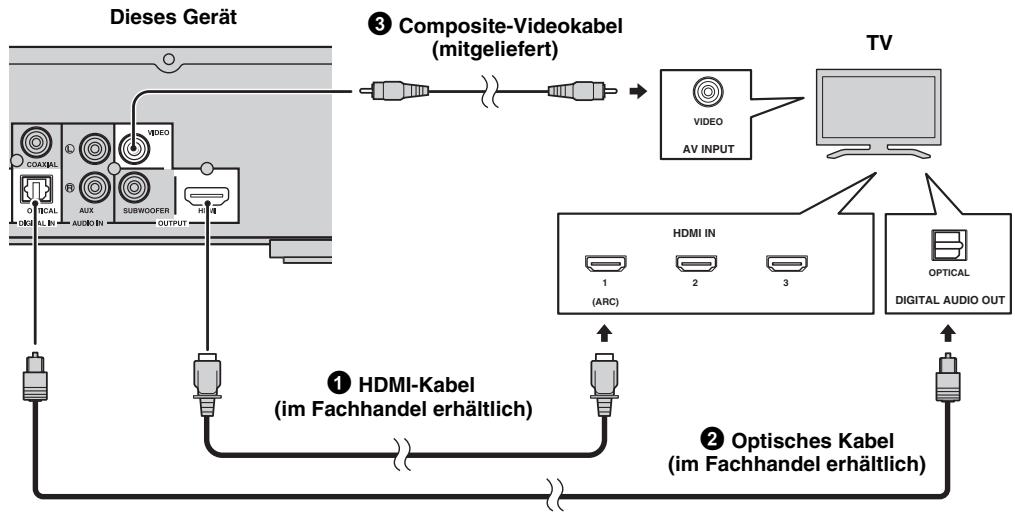

Anschlieben an ein Fernsehgerät 13

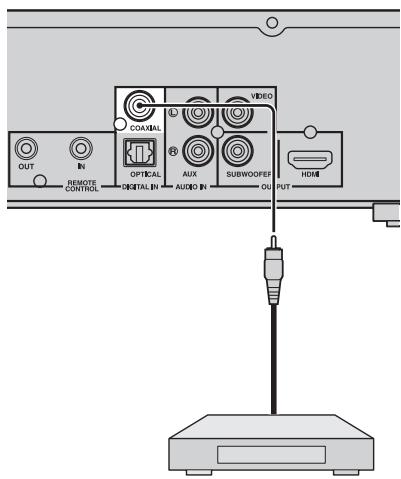

Anschlieben eines Satelliten-/Kabel-TV-Tuners.... 14

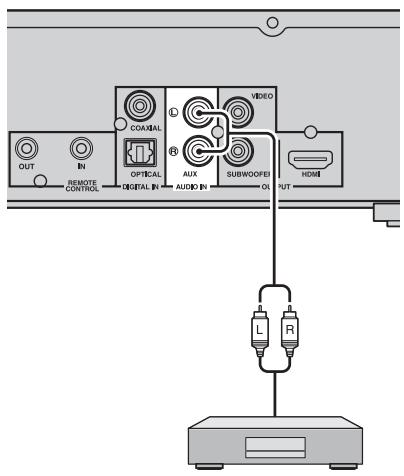

Anschlieben von Audiogeräten (wie einen CD-oder MD-Player). 14

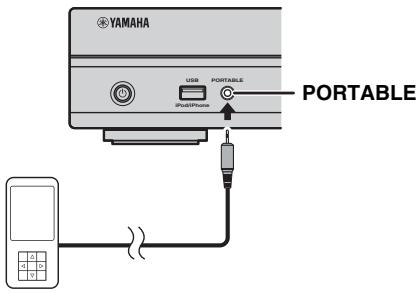

Anschlieben eines anderen tragbaren
Musik-Players als einen iPod 14

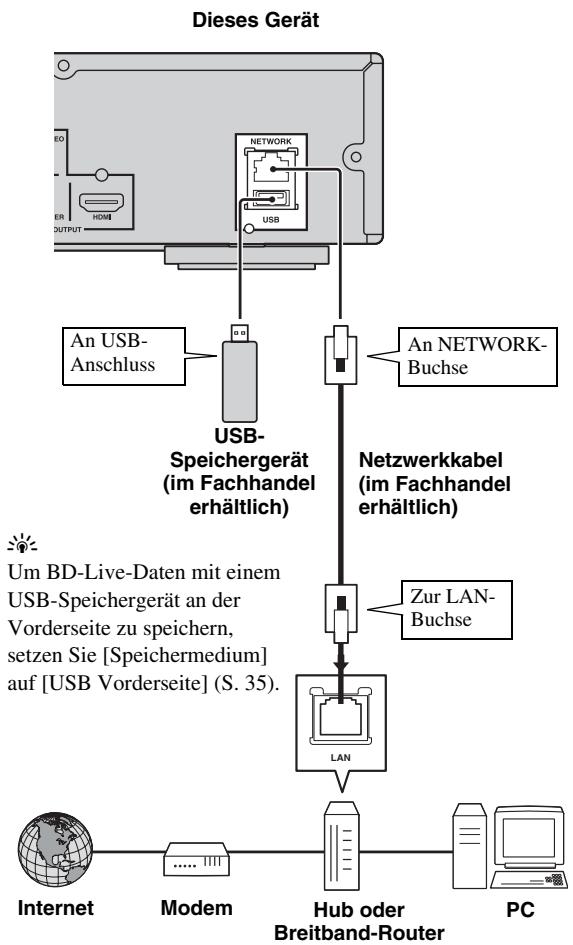

NETWORK- UND USB-ANSCHLUSS. 15

Anschluss an die NETWORK-Buchse 15
Anschlieben an den USB-Anschluss 15

SONSTIGE ANSCHLUSSE 16

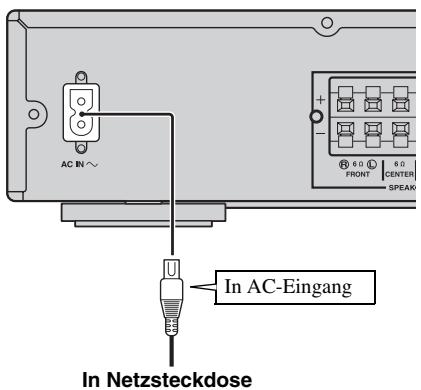

Anschlieben des Netzkabels 16

BEDIENUNG

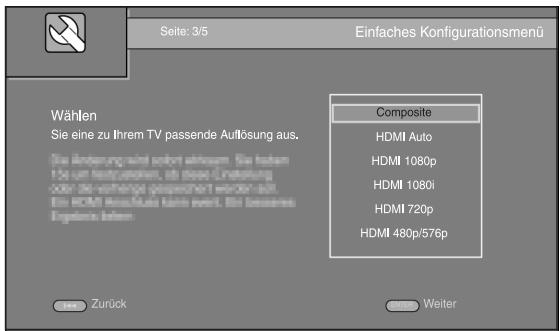

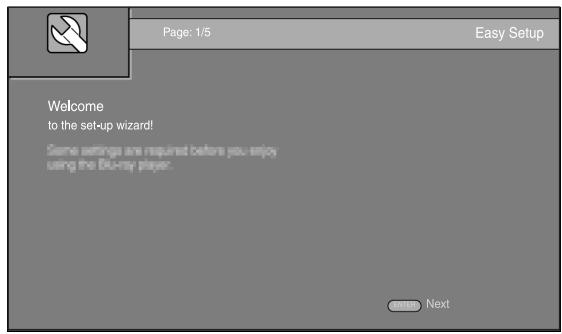

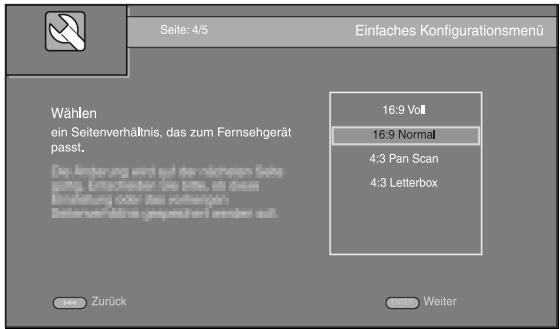

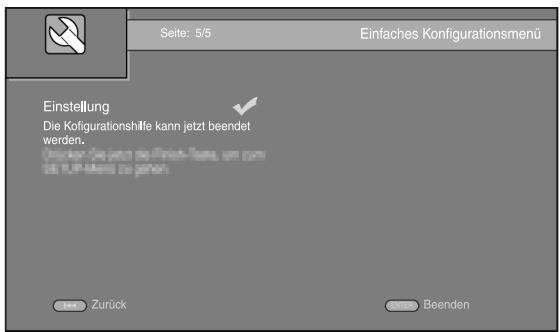

KONFIGURATIONSHILFE/EINFACHES

KONFIGURATIONSMENU. 17

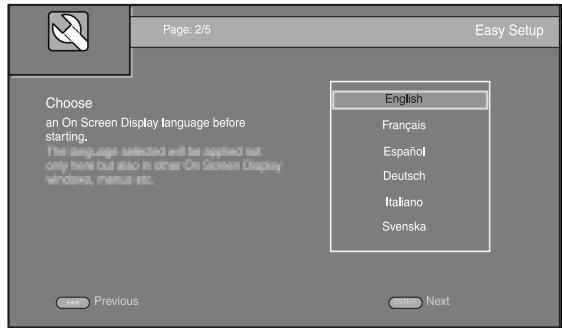

Einstellungen über Konfigurationshilfe/Einfaches Konfigurationsmenu 17

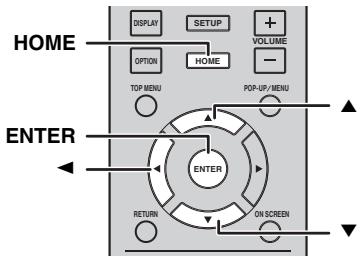

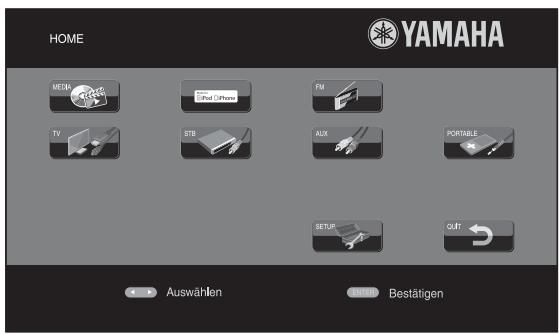

GRUNDLEGENDE BEDIENUNG. 18

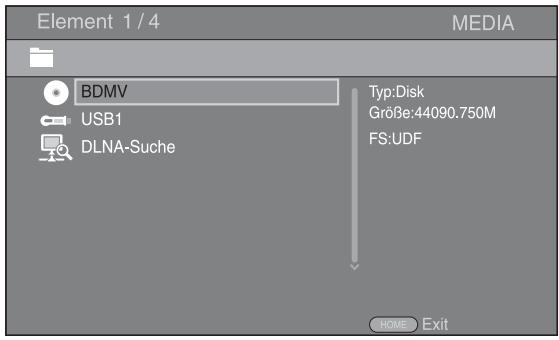

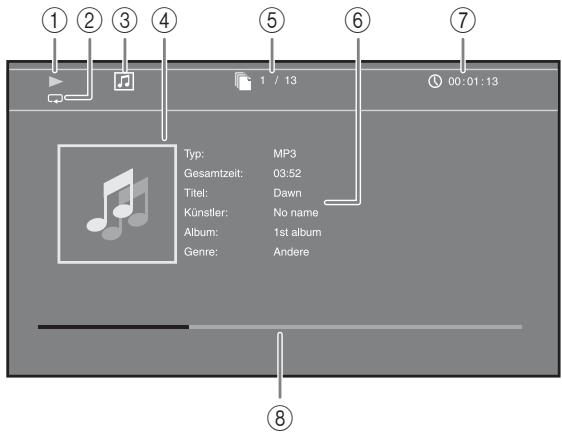

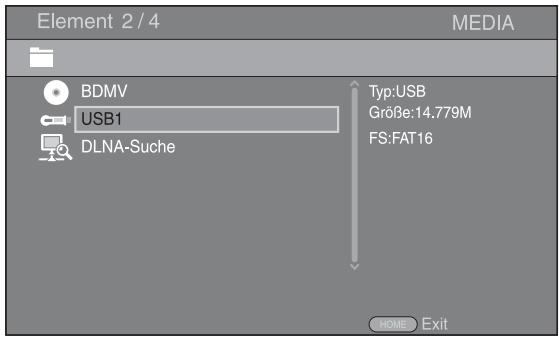

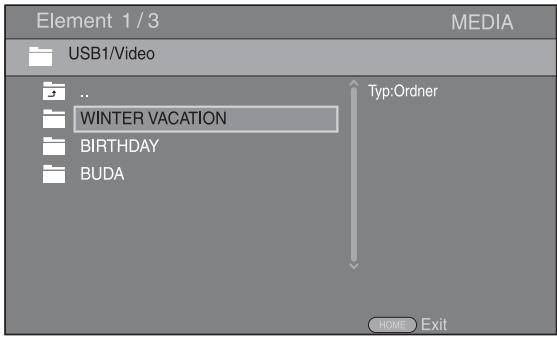

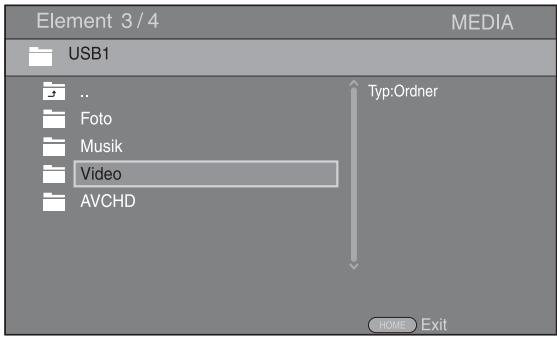

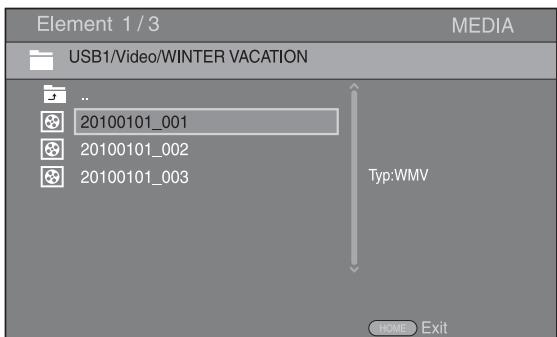

Wiedergabe von Foto/Musik/Video 20
Verwenden von Netzwerkinhalten 22
Verwenden von Netzwerkdiensten 22

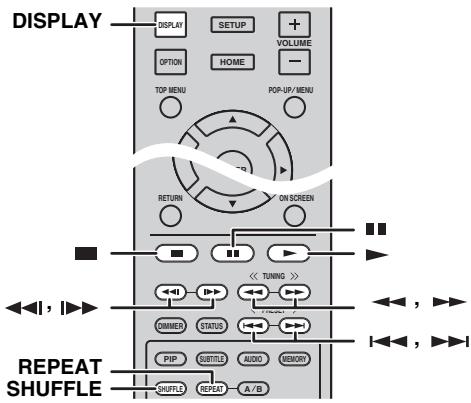

Bedienung fur einen iPod 23
Bedienung fur eine CD. 23

ERWEITERTE WIEDERGABEBEDIENUNG.....24

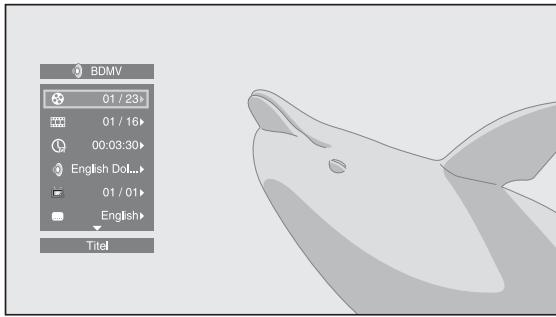

Bildschirmenu. 24

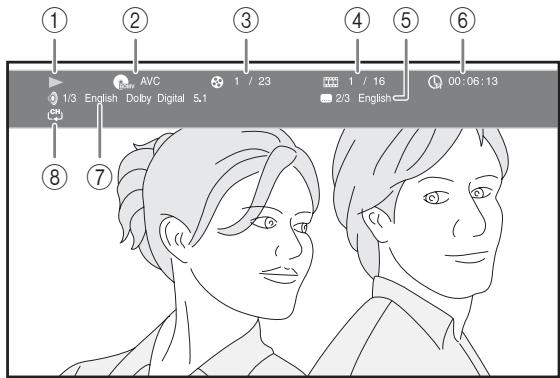

Status-MENU 25
Verwenden von Lesezeichen 26

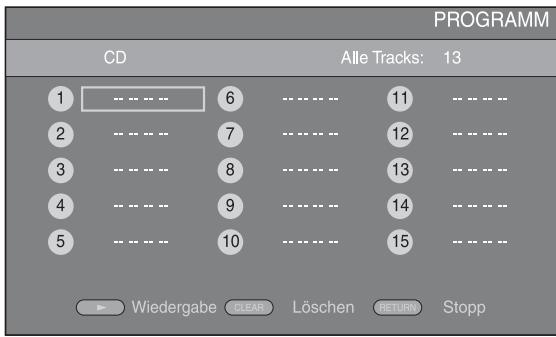

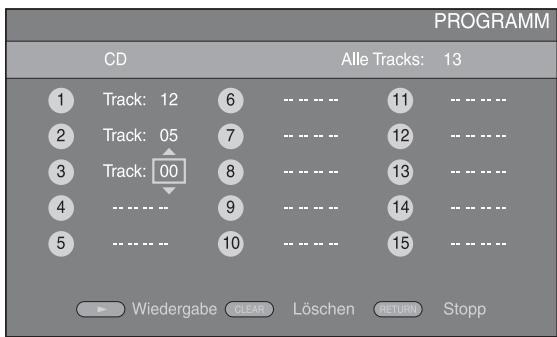

Programmwiedergabe 26
Verwendend der诸如 26
Spaß mit BONUSVIEW™ und BD-Live™ 27

WIEDERGABEVONFM-RADIOSENDERN....28

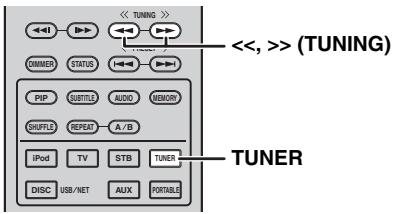

Suchenach Radiosendern. 28

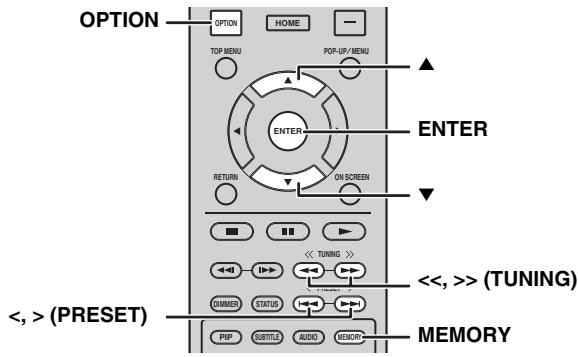

Vorprogrammieren von Radiosendern 28
Aufrufen eines Speichersenders (Festsenderabstimmung) 28

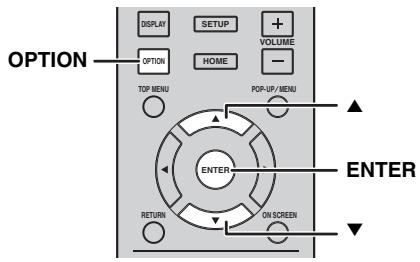

Löschen von Speichersendern 29
Anzeigen von Informationen des Radio-Daten- Systems. 29

NUTZLICHE FUNKTIONEN 30

Einstellen des Einschlaf-Timers 30

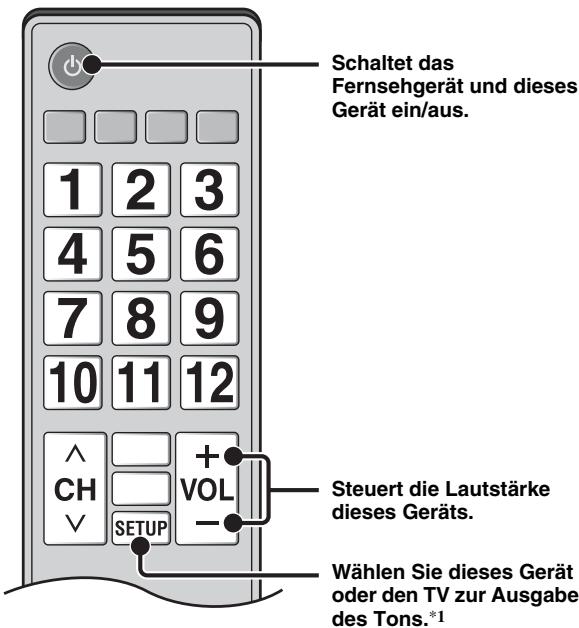

Bedienen des Geräts über die Fernsehfernbedienung (die HDMI-Steuerfungkction). 30

EINSTELLUNGEN

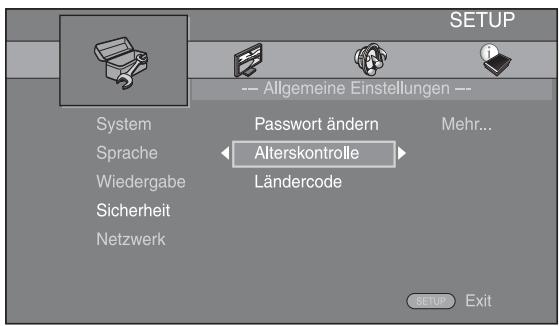

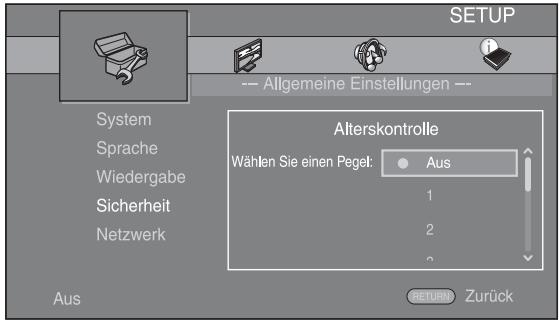

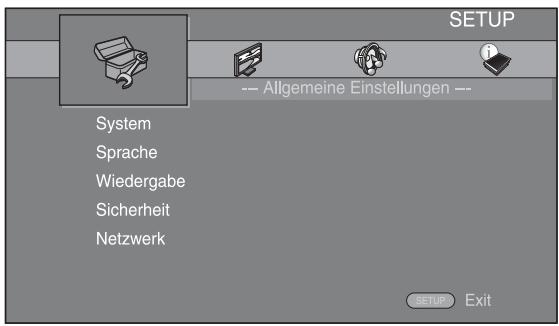

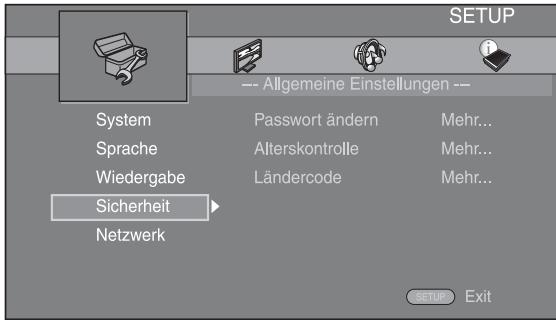

SETUP-MENU 32

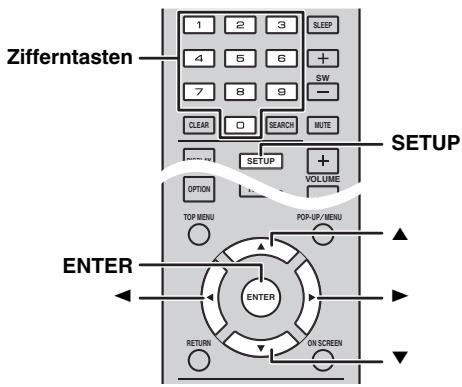

Bedienung fur das SETUP-MENU 34

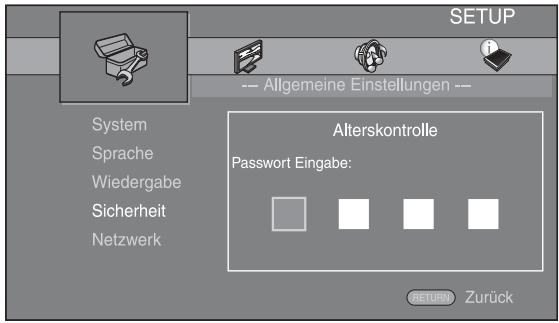

Allgemeine Einstellungen 35
Anzeige Einstellung 37
Audio-Einstellungen 39
Ubersicht der Videoausgangsformate 40

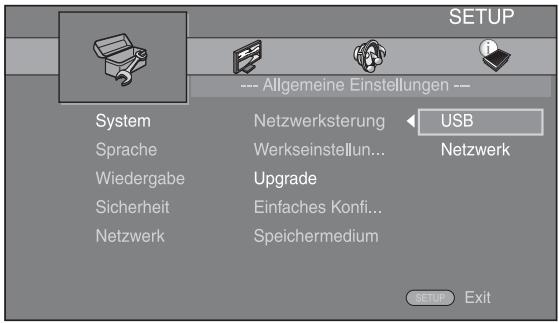

SOFTWARE-UPGRADE 41

Aktualisierung der Software 41

ZUSÄTZLICHE INFORMATIONEN

STÖRUNGSSUCHE 42

Allgemeines 42
Radioempfang. 44
iPod 44
USB 45
Disc-Wiedergabe 46
Fernbedienung 47
Netzwerk 47
Meldungen auf dem Bildschirm 49
Andere 49

GLOSSAR. 50
TECHNISCHE DATEN 51

Uber theses Handbuch

• In dieser Anleitung wird grundsätzlich die Bedienung des Geräts über die Fernbedienung beschrieben, sofern diese möglich ist. Einige dieser Funktionen sind auch über die Tasten auf der Vorderseite aufrufbar.
• Hinweise enthalten wichtige Informationen zu Sicherheit und Betrieb. Verweist auf einen Tipp für die Bedienung.
• Die Beschreibung für „iPod“ in dieser Anleitung kann sich auch auf das „iPhone“ beziehen.
• Dieses Handbuch wird vor der Herstellung gedruckt. Gestaltung und technische Daten des Produkts können sich aufgrund von Produktverbesserungen usw. untersenden. Sollten Unterschiede zwischen den in thisem Handbuch enthaltenen Informationen und dem Produkt bestehen, hat das Produkt Priorität.

In thisem Handbuch verwendete Symbole

Es werden die folgenden Symbole verwendet, um die verfügbarbaren Tasten/Funktionen für ein bestimmes Format anzudeuten.

BD:BD-Video
DVD: DVD-Video, DVD-VR, DVD+VR
CD:Audio-CD
VIDEO:AVCHD,WMV
MUSIC: MP3, WMA, WAV
PHOTO:JPEG

ANWENDUNGSMÖGLICHKEITEN DIESES GERÄTS

Blu-ray 3D-Disc (Blu-ray Disc^TM )/DVD/CD-Wiedergabe*1

Wiedergabe im Handel erhältlicher Blu-ray 3D-Discs (BD-Discs), zusätzlich zu DVDs und CDs.

BONUSVIEW™- und BD-Live™-Wiedergabe*1 → S. 27

Laden Sie zusätzliche Inhalte herunter, die über BD-Live™ unterstützen BD-Discs verfügbar sind, undGENIeBen Sie Audio/Video auf BONUSVIEW™-unterstutzten BD-Discs.

USB-Digitalverbindung für iPod und iPhone\*1 S. 19

Über eine direkte USB-Kabelverbindung an ein iPod oder iPhone erhalten Sie einen digitalen Klang hoher Qualität ohne Beeinträchtigungen, die durch eine Umwandlung von digital zu analog besteht werden.

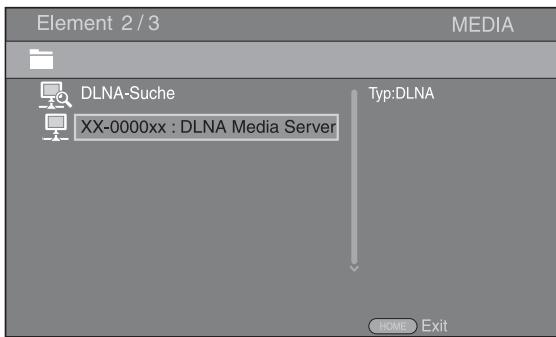

Heimnetzwerkserver (DLNA unterstutz)*1,2 S. 22

Genieben Sie eine Fülle von PC-Inhalten auf Ihr dem TV durch einen Anschluss an einen Netzwerkserver.

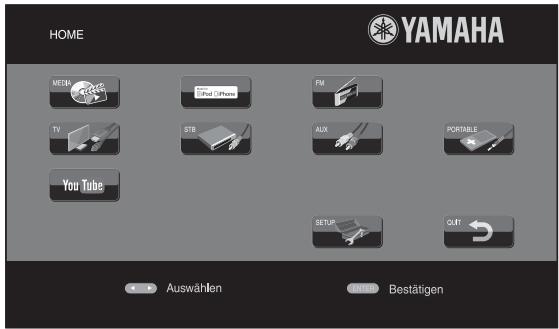

Wiedergabe von YouTube™-Inhalten*2 → S. 22

Genieben Sie YouTube™-Inhalte auf Ihrtem TV.

Empfangen von FM-Radio und Radio-Daten-Systeminformationen S.28

Hören Sie FM-Radio. Radio-Daten-System-Sender bieten Programminformationen auf dem Frontblende-Display.

Konfigurationshilfe und Einfaches Konfigurationsmenü S.17

Über den Bildschirm Konfigurationshilfe/Einfaches Konfigurationsmenu können Sie ganz einfach die Sprache, Auflösung und das Bildseitenverhältnis einstellen.

Bedienung mit der TV-Fernbedienung (HDMI-CEC Unterstützung) → S. 30

HDMI-Steuerfunktion (mit HDMI-Kabelverbindung) erhögt den Betrieb mehrerer Geräte mit einer einzigen Fernbedienung.

1 Einzelheiten zu den abspielbaren Discs und Dateien finden Sie auf Seite 3.
2 Für die Verwendung dieser Funktion ist die Netzwerkeinstellung erforderlich.

LIEFERUMFANG

Überprüfen Sieitte,ob die folgenden Teile im Lieferumfang enthalten sind.

Fernbedienung

Batterien (× 2) (AAA, R03, UM-4)

FM-Zimmerantenne*3

Composite- Videokabel (1,5 m)

Netzkabel*4

3 Die mitgelieferte FM-Zimmerantenne kann abhängig von Ihr Modell abweichen.
4 Das Netzkabel kann abhängig von Ihr demodell abweichen.

INFO ZU DISCS UND DATEIEN

Mit diesen Gerät kompatible Discs/Dateien

• Mit diesen Gerät können 12-cm- und 8-cm-Discs wiedergegeben werden. Verwenden Sie keinen 8-cm-auf-12-cm-Adapter.
• Verwenden Sie Discs, die mit den nachstehend angegebenen Normen kompatibel sind, was durch die Kennzeichnung mit den offiziellen Logos auf der Disc angegeben ist. Die Abspielbarkeit von Discs, die nicht diesen Normen entsprechen, kann nicht garantiert werden. Darüber hinaus kann keine einwandfrei Bildoder Tonqualität garantiert werden, selbst wenn die Discs abspielbar sind.

Disctyp	Datenträger-Format	Datenformat
BD-ROM/BD-R/BD-RE	BD-Video	--
DVD-ROM	DVD-Video	--
DVD-R/DVD-R DL/DVD-RW	DVD-Video/DVD-VR/AVCHD/Datendisc	WMV/MP3/WAV/WMA/JPEG
DVD+R/DVD+RLD/DVD+RW	DVD-Video/DVD+VR/AVCHD/Datendisc	WMV/MP3/WAV/WMA/JPEG
CD-ROM	CDDA/HDCD	--
CD-R/CD-RW	CDDA/Datendisc	WMV/MP3/WAV/WMA/JPEG
USB	--	WMV/MP3/WAV/WMA/JPEG
Netzwerk	--	WMV/MP3/WMA/WAV/JPEG

Informationen zu den Regionalcodes
Region	BD-Video	DVD-Video
USA und Kanada	Regionscode „A“ oder „ALL“	Regionsummer „1“ oder „ALL“
Asien	Regionscode „A“ oder „ALL“	Regionsummer „3“ oder „ALL“
Mittel- und Südamerika	Regionscode „A“ oder „ALL“	Regionsummer „4“ oder „ALL“

Informationen zu den Regionalcodes
Region	BD-Video	DVD-Video
Europa	Regionscode „B“ oder „ALL“	Regionsnummer „2“ oder „ALL“
		2
Australien	Regionscode „B“ oder „ALL“	Regionsnummer „4“ oder „ALL“
		4
Russland	Regionscode „C“ oder „ALL“	Regionsnummer „5“ oder „ALL“
		5
China	Regionscode „C“ oder „ALL“	Regionsnummer „6“ oder „ALL“
		6

• BD/DVD-Video-Player und -Discs weisen Regionalcodes auf, welche die Regionen vorschreiben, in denen eine Disc abgeschweit werden kann.
• BD/DVD-Video-Bedienung und -Funktionen können von den Erläuterungen in dieser Anleitung abweichen und manche Bedienfunktionen können aufgrund von Einstellungen des Disc-Herstellers gespeit.
• Falls ein Menu oder Bedienungsanweisungen während der Wiedergabe einer Disc angezeigt werden, folgen Sieitte dem angezeigten Bedienungsverfahren.

Hinweise

• Einige der Discs in der linken Tabellenspalte können in Abhängigkeit von der Disc u.U. nicht abgeschpielt werden.
• Finalisieren Sie beim Brennen alle Datenträger, die mit dieser Gerät wiedergegeben werden sollen.
  „Finalisieren“ weist hier auf die Aufbereitung einer bespielen Disc durch ein Aufnahmegerät hin, so dass diese auf Playern/Rekordern einschließlich这点em Gerät abgeschpielten werden kann. Mit thisem Gerät können nur finalisierte Discs wiedergegeben werden. (Dieses Gerät besitzte keine Funktion zum Finalisieren von Discs.)
• Es kann nicht garantiert werden, dass alle Dateien auf einer Disc, einem USB-Speichergerät und im Netzwerk wiedergegeben werden.
• Die Wiedergabe einer kopiergeschützten Datei ist über USB-Speichergerät und Netzwerk nicht möglich.

Voraussetzungen für MP3/WMA-Audiodateien

• Abtastfrequenz: innerhalb von 32 - 48 kHz (MP3/WMA), LPCM 44,1 kHz/16 Bit/Stereo (WAV)
• Bitrate: innerhalb von 8 - 320 kbps (MP3), 32 - 192 kbps (WMA)

Voraussetzungen für WMV-Dateien

• WMV9, die maximale Auflösung beträgt 1.920 × 1.080 .

Disc einlagen

• Legen Sie die Disc mit nach oben gewendeter Beschriffung ein.
• Bei beidseitig bespielten Discs wenden Sie die abzuspielende Seite nach unten.

Hinweise

• Je nach Disc und Einstellung these Gerät startet die Wiedergabe automatisch.
• Je nach Disc wird das Menu ggf. zuerst angezeigt.
  Die Ladezeit kann je nach der Disc entsprechlich sein.

Vorsichtsmaßnahmen für Discs

• Berühren Sie nicht die Oberfläche der Disc. Halten Sie sie am Rand (und dem Mittelloch).
• Verwenden Sie keinen Bleistift oder einen spitzen Stift, um die
• Kleben Sie keinen Klebestreifen, Siegel, Kleber usw. auf eine Disc.
• Verwenden Sie keine Schutzhüllen, um Kratzer zu vermeiden.
• Legen Sie nicht mehr als eine Disc gleichzeitig in das Gerät ein. Andernfalls kann es zu Schäden am Gerät und den Discs kommt.
• Setzen Sie keine Fremdkörper in den Disceinschub ein.
• Legen Sie keine gesprungene, veriformte oder geklebte Disc ein.
• Setzen Sie eine Disc keinesfalls direkter Sonneneinstrahlung, hohen Temperaturen, hoher Luftfeuchtigkeit oder starkem Staub aus.
• Wenn eine Disc verschmutzt ist, wischen Sie sie mit einem sauberen, trockenen Tuch von der Mitte aus nach außen ab. Verwenden Sie keinen Schallplattenreiniger oder Farbverträner.
• Verwenden Sie keine im Handel erhältlichen Linsenreiniger, um eine Fehlfunktion zu vermeiden.

Vorsicht

Hinweise zum Betrachten von 3D-Videobildern

• Bei manchen Menschen können beim Betrachten von 3D-Videoobildern Augenübermudung, Erschöpfung oder gar Unwohlsein auftreten. Wir empfehlen deshalb allen Zuschauern, regelmäßige Pausen beim Betrachten von 3D-Videoobildern einzulegen.
• Sollten Sie sich unwohl führen, unterbrechen oder verlassen Sieitte die Vorführung, bis Sie sich wieder better führen. Ziehen Sie einen Arzt zu Rate, falls das Unwohlsein ofter auftritt oderrysponders schlimm ist.
• Lesen Sie die Bedienungsanleitungen (BD-Discs und Fernsehgerät) aufmerksam durch und beachten Sie eventuelle Warnmeldungen auf Ihrtem TV-Bildschirm.
• Die Sehkraft von Kindern (vor allem im Alter unter sechs Jahren) befindet sich noch in der Entwicklungsphase. Fragen Sie ihren Arzt (z. B. Kinder- oder Augenarzt) um Rat, bevor Sie Kindern das Betrachten von 3D-Videobildern erlauben.
• Kinder sollen das Gerät nur unter elterlicher Überwachung benutzen und damit unbedingt die weiteren offen gegebenen Ratschlüge befolgen.

Frontblende

① (Ein/Bereitschaft):

Schaltet these Gerät ein/versetzt es in den Bereitschaftsmodus.

#

Dieses Gerät verfügbar über eine automatische Bereitschaftsfunktion.

• Wenn die Quelle auf Disc/USB/Netzwerk eingestellt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus um, wenn es ohne Wiedergabe oder einen anderen Bedienvorgang 1 Stunde eingeschaltet ist.
• Wenn die Quelle NICTT auf Disc/USB/Netzwerk eingestellt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus um, wenn es ohne Wiedergabe oder einen anderen Bedienvorgang 1 bis 8 Stunden, entsprechend der Einstellung im SETUP-MENU (S. 35) eingeschaltet ist.

② iPod/iPhone/USB-Anschluss (S. 12, 15):

Schlieben Sie ihren iPod oder USB-Speichergerät an.

③ PORTABLE (S. 14):

Schlieben Sie einen anderen tragbaren Musik-Player als einen iPod an.

④ Disc-Ladeöffnung

⑤ Frontblende-Display

⑥ (Auswerfen):

Öffnet/schließt die Disclude.

⑦ /（Wiedergabe/Pause):

Startet/Pausiert die Wiedergabe.

(Stopp)

(20 ⑨ /Rücklauf/Zurück springen): Drücken Sie hier, um zurück zu springen, und halten Sie die Taste gedrückt für einen Rücklauf.

PRESET<:

Drücken Sie hier, um einen Speichersender auszuwahlen.

(10) / (Vorlauf/Vorwärts springen):

Drücken Sie hier, um vorwärts zu springen, und halten Sie die Taste gedrückt für einen Vorlauf.

PRESET>:

Drücken Sie hier, um einen Speichersender auszuwahlen.

(1) INPUT:

Wählt die Eingangsquelle.

VOLUME:

Erhöht/verringert die Lautstärke.

Fernbedienung

Hinweis

wird in der linken oberen Ecke des Bildschirms angezeigt, wenn die gedrückte Taste nicht verfügbar ist.

① Infrarot-Signalsender (S.10)
② MARKER DVD VIDEO: Setzt ein Lesezeichen (S. 26) an einem festgelegten Punkt in einem Film. Nach dem Lesezeichen gesetzt wurde, konnen Sie mit der Taste DIGEST zum gewünschten Punkt springen. Sie konnen bis zu 12 Lesezeichen setzen.
③ : Öffnet/schließt die Disclade.
④ PROGRAM DVD CD: Legte die Reihenfolge der Wiedergabe fest (S. 26). Sie können bis zu 15 Tracks bei einer Audiodisc oder Titel/Kapitel bei einer DVD-Videodisc festlegen.
⑤ Zifferntasten: Geben Sie hierüber Zahlen ein oder springen Sie während der Wiedergabe zum entsprechend nummerierten Track/Kapitel. Diese Tasten sind je nach Disotyp und Wiedergabebedingung eventuell nicht verfügbar.
⑥ CLEAR: Löscht eingegebene Zahlen/eingerichtete Punkte.
⑦ DISPLAY: Schaltet die Informationen im Frontblende-Display um (S. 23, 29).
⑧ SETUP: Zeigt das SETUP-MENU an (S. 32).
OPTION: Wechsel zum Option-Menümodus (S. 29).
10 HOME:Zeigt das HOME-Menu an (S.20).
⑪ STATUS: Zeigt die Wiedergabeinformationen auf dem Bildschirm an (S. 25).
DIMMER: Ändert die Helligkeit des Frontblende-Displays. Stellen Sie die Helligkeit zwischen normal (hell), mittel oder dunkel ein, indem Sie diese Taste wiederholt drücken.
13 SUBTITLE BD DVD VIDEO: Ändert die Sprache der Untertitel (S. 51), falls diese verfügbar sein sollenn. Sie können diese Funktion auch über das Bildschirmenü auswahlen (S. 24).
14 PIP BD: Aktiviert/deaktiviert die Bild-in-Bild-Funktion (S. 27). Es wird Bild im Bild Anzeige (pip) auf dem Bildschirm angezeigt, wenn diese Funktion verfügbar ist. Sie können diese Funktion auch über das Bildschirmmenu ausgegeben (S. 24).

Hinweis

Die Bild im Bild Anzeige wird nur angezeigt, wenn [Bild im Bild Anzeige] auf [Ein] gesetzt ist (S. 36).

PHOTO: Ändert die Wiederholeinstellung. Mit jedem Drücken der Tasteändert sich die Wiederholeinstellung wie unter dargestellt (S. 23, 25).

: Wiederholt den derzeit wiedergegebenen Titel.
CH: Wiederholt das derzeit wiedergegebenen Kapitel.
F: Wiederholt den derzeit wiedergegebenen Ordner.
[All]: Wiederholt alle Titel/Dateien auf der Disc/in dem Ordner.
: Wiederholt den derzeit wiedergegebenen Titel/die Datei.

Wählt den Zufallswiedergabemodus aus (S. 23, 24).

17 DIGEST PHOTO: Zeigt 12 Vorschaubildner von Fotos an.

Wenn Vorschaubildner angezeigt werden, konnen Sie über

/ zur vorherigen/nachsten Seite wechseln.

DVD Video:Zeigt die Lesezeichen-Ausbahlleiste an

(S. 26).

18: Schaltet these Gerät ein oder versetzt es in den Bereitschaftsmodus.
19 ZOOM DVD VIDEO PHOTO: VergroBert/

verkleinert. Mit jedem Drücken der Tasteändert sich die Grübe des Bildschirms (vergroßern/verkleinern: je drei Schritte).

Subwoofer-Lautstärke-Steuertasten BD DVD

20 Farbstaten BD: Verwenden Sie diese Tasten gemäß den Anweisungen auf dem Bildschirm.
② SLEEP: Schaltet das Gerät in den Einschlaf-Modus (S. 30).

CD VIDEO MUSIC: Steuern den Subwoofer

Lautstärkepegel (S. 12).

Lautstärke-Steuertasten: Steuern den Lautstärkepegel. Drücken Sie MUTE, um den Ton auszuschalten. Drücken Sie die Taste erneut, um die Wiedergabe mit der zuvor gewährten Lautstärke fortzusetzen.
24 SEARCH BD DVD CD VIDEO MUSIC:

Springt während der Wiedergabe zu einem festgelegten Punkt. Weitere Einzelheiten zu dieser Funktion finden Sie unter „Verwenden der Suche" (S. 26). Sie konnen diese Funktion auch über das Status-MENU auswahlen (S. 25).

25 AUDIO BD DVD:Ändert die Audiosprache oder das

Audioformat. Sie können diese Funktion auch über das Bildschirmenu auswahlen (S. 24).

26 FM Steuertasten

TUNING << / >> : Startet die manuelle Sendersuche.

Drücken und halten Sie sie gedrückt, um die automatische Sendersuche zu beginnen (S. 28).

PRESET < /> : Aufrufen eines Speichersenders (S. 28).

MEMORY: Startet die Speichersendersuche und speichert die Speichersender (S. 28).

27 A/B BD DVD CD VIDEO MUSIC:Gibt einen

bestimmten Teil wieder, der wiederholt werden soll.

1 Drücken Sie bei der Szene, bei welcher der Startpunkt gesetzt werden soll, die Taste A/B. [A-] wird auf dem Bildschirm angezeigt.

2 Drücken Sie bei der Szene, bei welcher der Endpunkt gesetzt werden soll, erneut die Taste A/B. [A-B] wird auf dem Bildschirm angezeigt.

Die wiederholte Wiedergabe wird gestartet.

3 Um die Wiederholungswiedergabe abzubrechen, drücken Sie A/B. [A-B] wird ausgebendet und die

Wiederholungswiedergabe ist beendet.

Hinweis

These Funktion kann je nach technischen Daten der Disc ggf. nicht durchgeführt werden.

Eingangsauswahltasten: Wählte die Eingangsquelle

(S. 18, 28).

TOP MENU BD DVD:Zeigt das Top-Menu an (S.51),
wenn die Disc ein Menu enthalt. Wahlen Sie den gewünschten Punkt über / / und ENTER.

Hinweis

Bestimmte Bedienungen können sich je nach Disc 参数en. Führn Sie die Anweisungen der jeweiligen Menübildschirme aus.

③ Cursorasten ( / / ) : Bewegen den Cursor zum gewünschen Element.

ENTER: Bestätigt die Auswahl des gewürschten Elements.

③ RETURN: Kehrt zum vorherigen Menu oder Bildschirm usw. zurück.

32 POP-UP/MENU BD DVD: Zeigt das Pop-Up-MENU an. Die angezeigten Menüpunkte sind je nach Disc unterschiedlich. Nähres zum Aufrufen und Bedieren des Pop-Up-Menusfinden Sie in der Bedienungsanleitung der Disc.Je nach der Disc wird das Top-Menu durch Drücken von POP-UP/MENU angezeigt.

③ ON SCREEN:Zeigt das Bildschirmmenu an (S.24).

④ Steuertasten

:Gibt den Inhalt wieder.
: Stopt die Wiedergabe. Um die Wiedergabe vollständig zu stoppen, drücken Sie diese Taste zweimal.

■: Pausiert die Wiedergabe.

BD DVD CD VIDEO MUSIC:

1▶▶:Springt zurück/nach vorn.

/ > : These Taste drücken, um eine Sofortsuche/ erneute Wiedergabe zu bewirken. Über die Sofortsche wird in der Wiedergabe des Inhalts um 30 Sekunden nach vorne gesprungen. Über die Sofortwiedergabe wird der Inhalt von vor zehn Sekunden erneut angezeigt.

/ : Führt einen Suchlauf zurück/nach vorn durch. Mit jedem Drücken der Tasteändert sich die Vor-/ Rücklaufgeschwindigkeit (Rücklauf/Vorlauf: je fünf Schritte). Drucken Sie , um die normale Wiedergabe fortzusetzen.

PHOTO :

/ : Ändert die Geschwindigkeit einer Diashow (schneller/langsamer: 3 Schritte).

Hinweis

Je nach Disc setzen das Gerät die Wiedergabe an der Stelle fort, wo es zuvor gestoptt wurde. Zum Abspielen ab dem Anfang drücken Sie , dann

Rückseite

① AC IN-Buchse (S. 16):

Schlieben Sie hier das mitgelieferte Netzkabel an.

② SPEAKERS-Anschlüsse (S. 11):

Schlieben Sie hier die Lautsprecher an.

(3) ANTENNA-Buchse (S. 12):

Schlieben Sie hier eine FM-Antenne an.

④ REMOTE CONTROL (IN/OUT)-Buchsen (nur Modelle von den USA und Kanada):

Schlieben Sie hier andere Komponenten für die Fernbedienung an.

Schlieben Sie ihren Satelliten- oder Kabel-TV-Tuner an die COAXIAL-Buchse an. Die OPTICAL-Buchse ist für das Audiosignal von Ihr hem TV vorgesehen, wenn Ihr TV nicht ARC (Audio Return Channel) unterstützt.

⑥ AUDIO IN (AUX)-Buchsen (S. 14):

Schlieben Sie hier Audiogeräte wie einen CD- oder MD-Player an.

⑦ OUTPUT (VIDEO/SUBWOOFER/HDMI)- Buchsen (S. 12, 13):

Die VIDEO-Buchse gibt ein analoges Videosignal aus. Verwenden Sie die SUBWOOFER-Buchse, wenn Sie einen aktiven Subwoofer-Loutsprecher verwenden (integrierter Verständner).

Verwenden Sie die HDMI-Buchse, um ihren TV anzuschreiben.

⑧ NETWORK (LAN)-Buchse (S. 15):

Schlieben Sie hier ihren Hub oder Breitbart-Router an.

⑨ USB-Buchse (S. 15):

Schlieben Sie hier ein USB-Speichergerät an.

Einsetzen der Batterien in die Fernbedienung

■ Hinweise zu den Batterien

• Wechseln Sie beiden Batterie aus, wenn die Reichweite der Fernbedienung abnimmt.
• Verwenden Sie AAA-, R03-, UM-4-Batterien.
• Stellen Sie die korrekte Polarität sicher. Beachten Sie die Abbildung im Inneren des Batteriefachs.
• Entnehmen Sie die Batterien, wenn die Fernbedienung längerere Zeit nicht verwendet wird.
• Verwenden Sie nicht alte und neue Batterien zusammen.
• Verwenden Sie nicht entsprechliche Batteriearten (wie z. B. Alkali- und Manganbatterien) zusammen. Lesen Sie sich die Hinweise auf der Verpackung sorgfältig durch, da diese Batteriearten die gleiche Form und Farbe haben können.
• Falls die Batterien undicht werden, entsorgen Sie diese unverzüglich. Berühren Sie die ausgelaufene Substanz nicht und halten Sie sie nicht in Kontakt mit Kleidung usw. kommt. Reinigen Sie das Batteriefach sorgfällt, bevor Sie neue Batterien einlagen.
• Entsorgen Sie Batterien nicht mit dem Hausmüll, sondern ordnungsgemäß in Einklang mit den regionalen Richtlinien.
• Halten Sie Batterien von Kindern fern. Wenden Sie sich sofort an einen Arzt, wenn eine Batterie versehentlich verschlucht wurde.
• Wenn Sie die Fernbedienung längerere Zeit nicht verwenden werden, entnahme Sie die Batterien aus der Fernbedienung.
• Laden Sie die mitgelieferten Batterien nicht auf undnehmen Sie sie nicht auseinander.

Verwendung der Fernbedienung

Die Fernbedienung übertragt einen Infrarotrichtsrahl. Achten Sie darauf, die Fernbedienung bei der Bedienung direkt auf den Fernbedienungssensor am Frontblende-Display des Geräts zu halten.

Hinweise

• Zwischen der Fernbedienung und thisem Gerät)dürfen sich keine Hindernisse befinden.
• Verschüttten Sie kein Wasser oder andere Flüssigkeiten auf diese Fernbedienung.
• Lassen Sie die Fernbedienung nicht fallen.

• Belassen und lagern Sie die Fernbedienung nicht an folgenden Orten:

• Orten mit einer hohen Luftfeuchtigkeit, wie z. B. in einem Badezimmer

• Orte mit hohen Temperaturen, wie z. B. in der Nähe eines Heizgeräts oder Herdes
• Orte mit sehr niedrigen Temperaturen
• staubigen Orten.
• Setzen Sie den Fernbedienungssensor nicht starken Lichtquellen aus, insbesondere keinen Inverter-Leuchtstoffrähen. Andernfalls Funktioniert die Fernbedienung möglicherweise nicht ordnungsgemäß. Positionieren Sie bei Bedarf das System weiter entfern't von der direkten Lichtquelle.

ANSCHLUSSE

Ansicht der 5.1-Kanal-Lautsprecher

Vordere Laufsprecher (FR und FL):

Für den Ton des vorderen Laufsprecherkanals (Stereo) und Effekttöne.

Mittlerer Laatsprecher (C):

Für den Ton des mittleren Tonkanals (Dialogue, Gesang etc.).

Surround-Laatsprecher (SR und SL):

Für Effektöne und Stimmen über den Surround-Kanal. Der bereits Surround-Kanalton wird über die SurroundLaatsprecher ausgegeben, wenn eine Disc mit 7.1- oder 6.1-Kanalton wiedergegeben wird.

Subwoofer (SW):

Für Effekttöne niedriger Frequenz (LFE) und Basse von den vorderen und Surround-Kanälen.

Anschlieben der Laufsprecher

Schlieben Sie Laatsprecher an das Gerät an.
Überprüfen Sie bei Verwendung eines Subwoofer-Laatsprechers, ob dieser aktiv (integrierter Veränder, mit Netzkabel) oder passiv ist (ohne integrierten Veränder, ohne Netzkabel). Das für den Anschluss eines Subwoofers verwendete Kabel variiert je nach Subwoofer-Typ. Nach dem Anschluss der Laatsprecher müssen die Einstellungen je nach Laatsprechertype (Gröbe, Anzahl verfügbarer Laatsprecher etc.) vorgenommen werden. Auf Seite 39 finds Sie Informationen zur Laatsprechereinstellung.

Hinweise

• Ziehen Sie den Netzstecker ab, bevor Sie die Laufsprecher anschließen.
• Verwenden Sie beim Laufsprecheranschluss Laufsprecher mit mehr als 6 Impedanz für die vorderen, mittleren und Surround-Laufsprecher und 4 bis 6 Impedanz für einen passiven Subwoofer. Für einen aktiven Subwoofer (integrierten Versteller) spiel die Impedanz keine Rolle.
• Stellen Sie beim Anschluss eines aktiven Subwooferers (integrierter Veränder) sich, dass dieser vor dem Anschluss an das Gerät ausgeschaltet ist.
• Der Kern des Lautsprecherkabelsarfnd nicht berührt werden oder mit anderen Gegenständen oder den metallenen Bereichen des Gerätes in Berührung kommt. Dadurch konnten das Gerät oder die Lautsprecher beschädigt werden.

Erforderliche Kabel (nicht mitgeliefert)

Bei passivem Subwoofer:

• Lautsprecherkabel × 6

Bei aktivem Subwoofer:

Lautsprecherkabel × 5

• Monaurales Cinchkabel (für Subwoofer) × 1

Die Rückseite theses Gerätes (bei passivem Subwoofer)

■ Anschließlich der Laatsprecherkabel

Jeder Laufsprecher verfügt über zwei Laufsprecherkabel. Einer ist für den Anschluss an die - (negative) Buchse des Gerätes und des Laufsprechers, und einer ist für die + (positive) Buchse vorgesehen. Die Kabel haben verschiedene Farben, um sie entsprechenden zu konnen. Schließen Sie die schwarze Seite an die - (negative) Buchse und die andere Seite an die + (positive) Buchse an.

1 Entfernen Sie am Ende{jedes Kabels ungebahr 10mm Isolierung und verdrillen Sie die freiliegenden Adern dann fest.
2 Drücken Sie die Lasche an der Laufsprecherbuchse nach unten.
3 Stecken Sie die freiliegenden Adern des Lautspracherkabels in die Buchse ein.
4 Lassen Sie die Lasche los, so dass Sie die Ausgangsposition nach oben klapt, um das Lautspracherkabel zu fixieren.

■ Anschlieben eines aktiven Subwooferers

Verwenden Sie für den Anschluss eines aktiven Subwoofer (integrierter Verständner) ein monaurales Cinchkabel. Schalten Sie den aktiven Subwoofer vor dem Anschlieben aus.

Monaurales Cinchkabel

Infos zum Subwoofer-Lautsprecher

• Verwenden Sie die Lautsprecherbuchse für den Anschluss eines passiven Subwoofer-Lautsprechers. Verwenden Sie die SUBWOOFER-Ausgabebuchse, um einen aktiven Subwoofer-Lautsprecher (integrierter Verträker) anzuschreiben.
• Sie können den Subwoofer-Lautstärkepegel über Fernsteuerung these Gerätes anpassen. Bei einem aktiven Subwoofer-Lautsprecher (integrierter Veränder) können Sie auch die Steuerung auf dem Subwoofer verwenden, um den Lautstärkepegel anzupassen. Verwenden Sie diese Funktionen, um den Lautstärkepegel anzupassen, wenn ungewöhnliche Gerausche oder Töne vom Subwoofer ausgegeben werden.
• Wenn Sie keinen Subwoofer-Lautsprecher verwenden, wahlen Sie Menui SETUP [Audio-Einstellungen] [Lautsprechereinstellung] [Konfiguration] [SW] [Deaktivieren].

Anschlieben der FM-Anteenne

Sie konnen FM-Radiosender horen, indem Sie die mitgelieferte FM-Zimmerantenne anschlieben.

Hinweis

Falls ein Problem durch schwachen Rundfunkempfang in Ihr Gemebiet aufreten sollen, oder wenn Sie den Rundfunkempfang verbessern möchen, empfehlen wir die Verwendung von im Handel erhältlichen Außenantennen. Für Einzelheiten wenden Sie sich an den nachsten autorisierten Yamaha-Fachhändler oder Kundendienst.

Anschlieben eines iPod

Wenn Sie einen iPod an diesen Gerät anschließen, können Sie die darauf gespeicherte Musik wiedergeben.

Hinweis

Das Gerät ist mit iPod classic, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS und iPhone 4 kompatibel.

Hinweise

• Stellen Sie sicher, dass das USB-Kabel fest an den iPod und diesen Gerät angeschlossen ist.
• Schlieben Sie den iPod an den vorderen USB-Anschluss des Geräts an. Der rückwärte USB-Anschluss ist nicht mit dem iPod kompatibel.

Anschlieben an ein Fernsehgerät

Beachten Sie die folgende Abbildung tatsäch, damit die Verbindungen zwischen dem Gerät und dem Fernsehgerät ordnungsgemäß hergestellt werden.

VORSICHT

Schlieben Sie das Netzkabel des Geräts nicht an, bevor nicht alle anderen Anschlüsse vorgenommen wurden.

Schlieben Sie Ihr TV mit einem HDMI-Kabel an (im Fachhandel erhältlich). Das digitale Videosignal wird von thisem Gerät an Ihr TV ausgegeben. Wenn Ihr die HDMI-Buchse Ihr's TV ARC (Audio Return Channel) unterstützt, sind die Schritte 2 bis 3 nicht erforderlich, da das digitale Audiosignal vom TV an das Gerät über das HDMI-Kabel ausgegeben wird.
2 Verbinden Sie ihren TV über ein optisches Kabel (im Fachhandel erhältlich) an, um digitale TV-Audiosignale über这点es Gerät auszugeben.
3 Wenn keine HDMI-Verbindung verfügbar ist, schlieben Sie ihren TV über ein Video-Cinchkabel an. Es werden analoge Videosignale von diesen Gerät an ihren TV ausgegeben.

HDMI-Anschluss

• Über die HDMI-Buchsen können Sie eine hohe digitale Bild- und Tonqualität **genieben.
• Verbinden Sie ein HDMI-Kabel (im Fachhandel erhältlich) fest mit der HDMI-Buchse dieser Geseräts.
• Verwenden Sie HIGH SPEED HDMI-Kabel, die das HDMI-Logo aufweisen (S. 52).

中

• Bei Verwendung der HDMI-Steuergrenzung siehe „Bedieten des Geräts über die Fernsehfernbedienung (die HDMI-Steuergrenzung)“ (S. 30) und „[HDMI Steuerung]“ (S. 35).
  Informationen über den Ausgangsmodus der HDMI-Buchse,. finden Sie unter ,[HDMI] (S. 39).
• Wird kein Bild angezeigt, schlagen Sieitte unter „STÖRUNGSSUCHE" nach (S. 42).

■ Anschluss zur Wiedergabe von Blu-ray 3D-Discs

Um mit diesen Gerät BD 3D-Discs wiedergeben zu können, bestehtig Sie die folgenden Geräte und Anschlüsse:

• Ein Fernsehgerät mit 3D-Funktionalität.
• Das Fernsehgerät und these Gerät müssen über HDMI-Kabel verbunden sein.
  Die BD-Disc sollte 3D-Bilder enthalten.

■ Hinweise zum von Audio Return Channel (ARC) Unterstützungen Fernsehgerät

• Sie können ein HDMI-Kabel an den Anschluss des Fernsehgeräts anschließen, der Audio Return Channel unterstützen (der Anschluss ist durch „ARC“ gekennzeichnet). In diesen Fall müssen Sie kein optisches Kabel anschließen.
• Sie müssen die HDMI-Steuerfunktion des Geräts aktivieren, damit Sie den Audio Return Channel (ARC) aktivieren können (S. 35).

Was ist Audio Return Channel (ARC)?

Mit dieser Funktion konnen digitale Audiosignale über einen TV an diesen Gerät über ein HDMI-Kabel ausgegeben werden, ohne dass ein optisches Kabel verwendet wird.

中

Wenn Ihr TV kein ARC unterstützt, verbinden Sie den TV und diesen Gerät über die OPTICAL-Buchse am Gerät.

Videoanschluss

• Schließen Sie das Composite-Videokabel (im Lieferumfang enthalten) fest an die VIDEO-Buchse an.
  Informationen zu den Videoausgabeformaten finden Sie auf Seite 40.

Hinweise

• Wenn Sie das Bild über einen Videorekorder wiedergeben, kann sich durch die Kopierschutzfunktion eine verschlechterte Bildqualität ergeben.
• Zur Wiedergabe von BD 3D-Discs auf diesen Gerät müssen Sie das Fernsehgerät und these Gerät über HDMI-Kabel (im Handel erhältlich) verbinden.

Anschlieben eines Satelliten-/ Kabel-TV-Tuners

Sie können einen Satelliten- oder Kabel-TV-Tuner anschließen, der kein HDMI unterstützt, indem Sie ein digitales Audio-Cinchkabel verwenden.

Um einen Satelliten- oder Kabel-Tuner an einen TV anzuschlieben, benötigen Sie zusätzliche Video-Cinchkabel (im Fachhandel erhalten).

Anschlieben von Audiogeräten (wie einen CD- oder MD-Player)

Sie können Audiogeräte (wie einen CD-Player, MD-Player etc.) an das Gerät anschließen.

AnschlieBen eines anderentragbaren Musik-Players als einen iPod

Sie können einen anderen tragbaren digitalen Musik-Player als einen iPod an die Frontblende diesen Gerätes anschließen.

NETWORK- UND USB-ANSCHLUSS

Anschluss and die NETWORK-Buchse

• Wird these Gerät mit einem Netzwerk verbunden, ist die Wiedergabe von Inhalten auf einem Computer möglich.
• Sie können auf verschiedene Inhalte mit interaktiviven Funktionen zugreifen, wenn Sie beim Abspielen von BD-Livekompatiblen Discs eine Verbindung mit dem Internet herstellen. Informationen zu den BD-Live-Funktionen finden Sie auf Seite 27.

Hinweise

• Verbinden Sie ein Netzwerkkabel (im Fachhandel erhältlich) fest mit der NETWORK-Buchse.
• Verwenden Sie ausschließlich ein abgeschirmtes verdrilltes Netzwerkkabel.
• Für die Nutzung des Internets ist, wie unter gezeigt, ein Breitband-Internetanschluss erforderlich.
• Schlieben Sie den anderen Stecker des Netzwerkkabels an den Hub oder Breitbart-Router an.
• Für einen Breitband-Internetanschluss ist ein Vertrag mit einem Internetanbieter erforderlich. Für ähnliche Auskünfte hierzu wenden Sie sichitte an einen Internetanbieter.
• Orientieren Sie sichitte an der Bedienungsanleitung des verwendeten Gerats, da die Gerate und Anschlussmethoden je nach Internetumgebung unterscheidlich sein konnen.
• Netzwerkkabel und Router müssen den 10BASE-T/100BASE-TX-Standard unterstützen.

Anschlieben an den USB-Anschluss

• Sie können ein USB-Speichergerät (2 GB oder mehr Speicherplatz und FAT32-/16-formatiert) für BD Speichermedium an den USB-Anschluss auf der Rückseite (oder Vorderseite) des Geräts anschließen, um die BD-Live-Daten zu speichern (S. 27) oder die Software des Geräts zuactualisieren (S. 41).
• Schlieben Sie ein USB-Speichergerät (im Handel erhältlich) fest an den USB-Anschluss an.

VORSICHT

• Wahlend der Ausführung von BD-Live oder der Software-Aktualisierung)durfen weder das USB-Speichergerät noch das Netzkabel abgezogen werden.
• Verbinden Sie ein USB-Speichergerät nicht über ein USB-Verlängerungskabel mit dem USB-Anschluss des Geräts. Eine einwandfrei Funktion des Geräts ist bei Verwendung eines USB-Verlängerungskabels nicht gewährleistet.

Hinweise

• Yamaha kann nicht garantieren, dass die USB-Speichergeräte aller Marken mit dieser Gerät betrieben werden können.
• Weitere Hinweise zur Verwendung von USB-Speichergeräten finden Sie auf Seite 18.

Nach dem Anschlieben

Informationen über die manuelle Vornahme der Netzwerk-Einstellungen finden Sie unter „Netzwerk" (S. 36).
- Informationen über die Wiedergabe von Inhalten auf einem Computer über das Netzwerk erhalten Sie unter „Verwenden von Netzwerkinhalten" (S. 22).

AnschlieBen des Netzkabels

Nachdem alle Anschlüsse vorgenommen wurden, verbinden Sie das mitgelieferte Netzkabel mit AC IN auf der Rückseite des Gerätes. Stecken Sie es dann in eine Steckdose ein.

Hinweis

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, BERUHREN SIE NICT DIE NICT ISOLIERTE TEILE JEGlicher KABEL, WAHREND DAS NETZKABEL EINGESTECKT IST.

KONFIGURATIONSHILFE/EINFACHES KONFIGURATIONSMENU

Einstellungen über Konfigurationshilfe/Einfaches Konfigurationsmenu

Über Konfigurationshilfe/Einfaches Konfigurationsmenü ist die leichte Einstellung für die Sprache, die Auflösung und das Bildseitenverhältnis möglich. Wenn Sie these Gerät nach dem Erwerb oder der Aktualisierung das ersten Mal einschalten, wird der Bildschirm Konfigurationshilfe angezeigt. Die gleiche Einstellung kann über das Menu SETUP [System] [Einfaches Konfigurationsmenü] (S. 32) vorgenommen werden.

1 Wird der Bildschirm Einfaches Konfigurationsmenü angezeigt, drücken Sie ENTER, um Einfaches Konfigurationsmenü zu starten.

2 Drücken Sie / zur Wahl der Sprache für die Bildschirmenüs und drücken Sie dann ENTER.

3 Drücken Sie / zur Wahl der Auflösung und drücken Sie dann ENTER. Weitere Einzelheiten zu den Einstellungselementen finden Sie unter „[Video Ausgabe]" (S. 37).

Hinweis

Wenn Sie das Fernsehgerät und these Gerät über die VIDEO-Buchse verbinden, wahlen Sie [Composite].

4 Drücken Sie / zur Wahl des Bildseitenverhältnisses und drücken Sie dann ENTER. Weitere Einzelheiten zu den Einstellungselementen finden Sie unter „[TV Bildschirm]" (S. 37). Einfaches Konfigurationsmenu ist abgeschlossen.

5 Drücken Sie ENTER, um Einfaches Konfigurationsmenu zu verlassen.

Hinweise

• Wenn nach Abschluss von Konfigurationshilfe/Einfaches Konfigurationsmenu kein Bild angezeigt wird, siehe „STÖRUNGSSUCHE" (S. 42).
• Beim Einschalten these Geräts erscheint eine Warnmeldung hinsichtlich der Wiedergabe von 3D-Videos. Drücken Sie ENTER, um diese Meldung auszublenden oder CLEAR, um sie zu deaktivieren (S. 35).

GRUNDLEGENDE BEDIENUNG

Gehen Sie wie folgt vor, um die Quelle wiederzugegeben.

	1 Quelle einlagen/einsetzen	2 Eingang wählten	3 Weitere Bedienvorgänge finden Sie auf den folgenden Seiten
Disc	S. 20, 23	DISC
USB*1	Vordersück S. 15, 20	DISC	TDP MENU POP-UP/Menu ENTER ON SCREEN < TUNING > < PRESET > < ENABLE STATUS >
Netzwerk (Computerin halte und YouTube)	S. 15, 22	DISC

*1 · Manche Geräte arbeiten möglicherweise selbst dann nicht korrekt, wenn sie die Anforderungen erfüllen.
- Abspielbarkeit und Stromversorgung aller Arten von USB-Geräten können nicht garantiert werden.
- Die Lesezeit kann je nach Anzahl der Dateien/Ordner 30 Sekunden überschreiben.
- Yamaha und Zulieferer übernehmen keinerlei Haftung für den Verlust von Daten, die auf USB-Geräten gespeichert sind, die an these Gerät angeschlossen sind.
Als Vorsichtsmaßnahme empfeihlt sich eine Sicherungskopie der Dateien.

	1 Quelle einlagen/einsetzen	2 Eingang wahren	3 Weitere Bedienvorgänge finden Sie auf den folgenden Seiten
iPod*1	S. 12, 23	iPod	Ausführliche Informationen zur Bedienung finden Sie in der Bedienungsanleitung im Lieferumfang des angeschlossenen Geräts.
AUX	An AUX- S. 14	AUX
STB	An COAXIAL- S. 14	STB
Tragbar	S. 14	PORTABLE
TV	Zur Ausgabe des Klangs vom TV schlagen Sie auf Seite 13 nach, um weitere Informationen zum Anschluss erhalten.	TV
FM	Um FM-Radiosender zu empfangen, schlagen Sie unter Seite 28 nach.

*1 Manche Funktionen sind je nach Modell oder Software-Version Ihres iPod nicht verfügbar.

Wiedergabe von Foto/Musik/Video

Über die MenüS HOME und MEDIA konnen Sie Multimediadaten auf Datendiscs, USB-Speichergeräten und im Netzwerk durchsuchen und wiedergeben.

Hinweis

Einzelheiten zu den abspielbaren Discs und Dateien finden Sie auf Seite 3.

Grundlegende Bedienung

/ : Versetzt die Markierung.

: Kehrt zum übergeordneten Ordner zurück.

HOME: Wechselt zum HOME-MENU und beendet这点.

ENTER: Bestätig den Ordner/die Datei.

■ Symbole auf dem MEDIA-Menu

:Gibt die Disc im Fach wieder oder zeit die Inhalte auf der Datendisc an.
: Zeigt die Inhalte auf dem USB-Speichergerät an, das an den USB-Anschluss angeschlossen ist.
: Sucht nach einem DLNA-Server (S. 22) im Netzwerk.
:Zeigt die Inhalte auf dem angeschlossenen DLNA-Server an.

Allgemeine Bedienungsschritte für die Wiedergabe von Dateien in einem ausgewählten Ordner

Beispiel: Auswahl einer Filmdatei auf einem USB-Speichergerät

Hinweis

Halten Sie die Wiedergabe des Videos an, bevor Sie zum MEDIA-MENU wechseln.

1 Drücken Sie HOME, um zum HOME-MENU zu wechseln.

Je nach Modell kann das HOME-MENU unterschied aussehen.

2 Drücken Sie / / , um [MEDIA] auszuwahlen, und drücken Sie dann ENTER. Es wird der Bildschirm MEDIA geöffnet.

3 Wahlen Sie das Element aus, in dem die Datei enthalten ist, die wiedergegeben werden soll, und drücken Sie ENTER.

4 Wahlen Sie den Foto, Musik, Video oder AVCHD-Ordner aus, der wiedergegeben werden soll, und drücken Sie dann ENTER. Um zum übergeordneten Ordner zurückzukehren, drücken Sie oder wahren Sie

Hinweis

Beachten Sie, dass im nachsten Schritt nur der Dateityp angezeigt wird, der in diesen Schritt ausgewählt wurde. Wenn Sie beispiselsweise in diesen Schritt den Foto-Ordner ausgewählt haben, werden nach diesen Schritt nur Fotodateien angezeigt. Wenn Sie etwas anderes als Fotos wiedergeben möchten, kehren Sie zu diesen Schritt zurück und wahlen Sie den entsprechenden Dateityp aus.

5 Wahlen Sie den Ordner aus, in dem die Datei enthalten ist, die wiedergegeben werden soll.

6 Wahlen Sie die Datei aus, die wiedergegeben werden soll, und drucken Sie ENTER.
Wird eine Videodatei ausgewählt, startet die Wiedergabe.
Wird eine Musikdatei ausgewählt, wird das Statusmenu angezeigt und die Wiedergabe startet.
Wird eine Fotodatei ausgewählt, startet die Diashow.

#

Um die Diashow mit Musikuntermalung zu betrachten, drücken Sie HOME, um zum HOME-MENU zurückzukehren, während Musik wiedergegeben wird, und wahlen Sie die Fotodatei aus.

Hinweis

Je nach Inhalt wird die angezeigte Datei eventuell nicht wiedergegeben.

Bedienungsschritte für die Betrachtung von Fotos

Während des Betrachtens von Fotos haben die Tasten auf der Fernbedienung die unter dargestilten Funktionen.

: Halt die Diashow an und kehrt zum Dateibrowser zurück.
: Setzt die Diashow auf Pause.
:Gibt die Diashow wieder.
: Wechselt zum nachsten Foto.
: Wechselt zum vorherigen Foto.
: Erhöht die Geschwindigkeit der Diashow in drei Schritten.
: Verringert die Geschwindigkeit der Diashow in drei Schritten.
: Invertiert ein Foto.
: Spiegel ein Foto.
: Dreht ein Foto gegen den Uhrzeigersinn.
: Dreht ein Foto im Uhrzeigersinn.

ZOOM: Vergroßert/verkleinert ein Foto (vergroßern/ verkleinern: je drei Schritte).

/ / / : Schwenkt im Vergroßerungs-/ Verkleinerungsmodus, wenn ein Foto größter als der Bildschirm sein sollte.

DIGEST: Wechsel in den Vorschaumodus (S. 7). Wenn Vorschaubildner angezeigt werden, können Sie über /

▶ zur vorherigen/nächsten Seite wechseln.

Verwenden von Netzwerkinhalten

Infos zu DLNA

Dieses Gerät ist ein DLNA-zertifizierter digitaler Medienplayer. Sie konnen Fotos, Musiktitel und Videos verwalten, die auf DLNA-Servern in Ihr Heimnetzwerk gespeichert sind.

Über DLNA (Digital Living Network Alliance) ist eine leichte Freigabe digitaler Medien über das Netzwerk zu Hause möglich. Darüber hinaus können Sie über diesen Gerät mit Ihr Fremsehgerät digitale InhalteGENießen, die auf Ihr DMNA-Server-Software-installierten Computer oder anderen DLNA-kompatiblen Geräten gespeichert sind. Um diese Gerät an ihren DLNA-Server anzuschreiben, müssen einige Einstellungen für ihren DLNA-Server oder das Gerät vorgenommen werden. Einzelheiten finden Sie in den Beschreibungen ihrer DLNA-Server-Software oder des DLNA-Gerats.

■ Wiedergabe freiigegebener Inhalte

Hinweis

Um Dateien auf Ihr Computer wiederzugegeben, installmenten Sie eine DLNA-Server-Software, wie beispielsweise Windows Media Player 12, und geben Sie die Dateien frei, die Sie wiedergeben möhen.

1 Schalten Sie den Computer ein, auf dem die DLNA-Server-Software installiert oder an den das mit ihrem Heimnetzwerk verbundene DLNA-Gerät angeschlossen ist.
2 Drücken Sie HOME zur Anzeige des HOME-Menus, und wahlen Sie dann [MEDIA], um zum MEDIA-MENU zu wechseln. Die mit dem Netzwerk verbundenen DLNA-Server werden auf dem Bildschirm aufgelistet.

Hinweise

• Wird Ihr DLNA-Server nicht aufgelistet, wahren Sie [DLNA-Suche] aus, umihn ausfindig zu machen.
• Je nach DLNA-Server muss体系建设Gerät vom Server zugelassen werden.
• Um die Datei auf dem DLNA-Server wiederzugeben, müssen these Gerät und der Server mit dem gleichen Zugangspunkt verbunden sein.
• Die Dateianforderungen sind eventuell nicht immer kompatibel. Es können Einschränkungen in Bezug auf Dateifunktionen und DLNA-Serverfunktionen vorliegen.

3 Wahlen Sie die Datei aus, die wiedergegeben werden soll.

Hinweise

• Die Wiedergabe und Bedienungsqualität konnen vom Zustand des Heimnetzwerkes beeinträchtigt werden.
• Dateien auf Wechseldatenträgern, wie USB-Speichergeräten oder DVD-Laufwerken auf Ihrmedienserver, werden eventuell nicht ordnungsgemäß freigegeben.

Verwenden von Netzwerkdiensten

Sie können sofort Videos ansehen, die von den folgenden Netzwerk Diensten bereitgestellt werden.

-YouTube

■ Hinweise zu Netzwerkdiensten

• Der Zugang zu von Drittenbieten zur Verfügung gestellten Inhalten erfordert einechnelle Internetverbindung und kann eventuell erst nach der Einrichtung und Registrierung eines Accounts oder eines kostenpflichtigen Abos erfolgen.
• Inhaltsdienste von Drittanbietern konnen jederzeit ohne vorherige Mitteilung geändert, ausgesetzt, unterbrochen oder eingestellt werden. In solchen Fälle lehtn Yamaha jegliche Haftung ab.
• Manche Inhalte stehen nur in bestimmten Ländern und/oder in bestimmten Sprachen zur Verfügung.
• Yamaha ist nicht für Inhaltsdienste von Drittenbierten verantwortlich und gewährt keinerlei Garantie, dass deren Inhalte dauerhaft oder auch nur über eine bestimmte Zeitspanne hinweg zur Verfügung gestellt werden.

Wiedergeben von Videos von YouTubeTM

Mit diesen Gerät können Sie YouTube-Videos im Internet betrachten.

Dieser Dienst kann ohne Vorankündigung geändert werden.

1 Drücken Sie HOME, um das HOME-MENU aufzurufen.

Je nach Modell kann das HOME-MENU unterschiedlich aussehen.

2 Drücken Sie / / , um [YouTube] auszuwahlen, und drücken Sie dann ENTER.

Um zum HOME-MENU zusückzugelangen, drücken Sie RETURN.

Bedienung für einen iPod

Sie konnen die Wiedergabe des iPod über die Tasten der Fernbedienung steuern.

Hinweis

Manche Funktionen können je nach Modell oder Software-Version des iPod inkompatibel sein.

Wiedergabesteuerung

1 Drücken Sie während der Wiedergabe eine der unter aufgeführten Tasten.

:Stoppt die Wiedergabe.
Pausiert die Wiedergabe.
:ZumnachstenTitel springen.
:ZumvorherigenTitelspringen.

Drücken Sie , um die Wiedergabe zu starten/wiederaufzunehmen.

Drücken Sie DISPLAY, um die unter aufgeführten Informationen während der Wiedergabe im Frontblende-Display anzuzeigen.

• Titelname
• Interpretenname
• Albumname

Hinweis

Es gibt Zeichen, die im Frontblende-Display these Geräts nicht angezeigt werden können.

Zufallswiedergabe

Sie können Titel in Zufallsreihenfolge abspielen.

1 Drücken Sie für die Zufallswiedergabe wiederholt SHUFFLE.

Bei jedem Tastendruck wird wie folgt umgeschaltet:

^*1 Sie können keine ALBUMS ausgehalten, wenn Sie einen iPod touch oder ein iPhone verwenden.

Wiedergabewiederholung

Sie konnen die Wiedergabe nach Wunsch wiederholen.

1 Drücken Sie für die Wiederholungswiedergabe wiederholt REPEAT.

Bei jedem Tastendruck wird wie folgt umgeschaltet:

Bedienung für eine CD

Sie können auch die Musikwiedergabe von CDs steuern.

Wiedergabesteuerung

1 Drücken Sie während der Wiedergabe eine der unter aufgeführten Tasten.

: Stopt die Wiedergabe.

Pausiert die Wiedergabe.

:ZumnachstenTitel springen.

:ZumvorherigenTitel springen.

:Vorwärtssuchen.

:Rückwartssuchen.

: These Taste drucken, um eine Sofortsuche zu bewirken. Über die Sofortsuche wird in der Wiedergabe der Musik um 30 Sekunden nach vorne gesprungen.

: These Taste drücken, um eine Sofortwiedergabe zu bewirken. Über die Sofortwiedergabe wird die Musik von vor zehn Sekunden erneut wiedergegeben.

Drücken Sie , um die Wiedergabe zu starten/wiederaufzunehmen.

Sie können die Nummer des Titels auch direkt über die

Zifferntasten eingeben. Um die Eingabe zu Löschen, drücken Sie CLEAR.

Zufallswiedergabe

Sie können Titel in Zufallsreihenfolge abspielern.

1 Drücken Sie für die Zufallswiedergabe wiederholt SHUFFLE.

Bei jedem Tastendruck wird wie folgt umgeschaltet:

Wiedergabewiederholung

Sie konnen die Wiedergabe nach Wunsch wiederholen.

1 Drücken Sie für die Wiederholungswiedergabe wiederholt REPEAT.

Bei jedem Tastendruck wird wie folgt umgeschaltet:

ERWEITERTE WIEDERGABEBEDIUNG

In thisem Kapitel wird die Wiedergabe von im Fachhandel erhältlichen BD/DVD/CD-Discs und selbst aufgenommenen DVD-RW/R-Discs beschreiben.

Hinweis

Informationen über die grundlegende Bedienung zur Wiedergabe finden Sie auf Seite 6.

Bildschirmmenu

Um das Bildschirmenu aufzurufen, drücken Sie ON SCREEN. Drücken Sie danach / / , um ein Element auszuwahlen, und dann ENTER, um die gewünschte Funktion aufzurufen.

Das Bildschirmenu enthalt die folgenden Elemente.

Titel BD DVD VIDEO: Zeigt die Nummer des laufenden Titels an. Sie können zum gewünschten Titel wechseln, indem Sie diesen hieraus ausgehalten.

Kapitel BD DVD VIDEO: Zeigt die Nummer des laufenden Kapitals an. Sie können zum gewünschten Kapitel rechneln, indem Sie desses hieraus auswahlen.

Track/Datei CD VIDEO MUSIC PHOTO:Zeigt die Nummer des laufenden Tracks/der laufenden Datei an. Sie konnen zum gewünschten Track/zur gewünschten Datei wechseln, indem Sie diesen/diese hieraus auswahlen.

Zeit BD DVD CD VIDEO MUSIC:Zeigt die Spielzeit an. Wahlen Sie den Anzeigotyp aus den folgenden Optionen aus:

• Abgelaufene Spielzeit des Titels, des Kapitals, der Disc, des Tracks oder der Datei.
• Verbleibende Spielzeit des Titels, des Kapitels, der Disc, des Tracks oder der Datei.

Mode/Play Mode

DVD CD VIDEO MUSIC PHOTO:Zeigt den aktuellen Wiedergabemodus an. Sie konnen den Wiedergabemodus aus den folgenden Optionen auswah

CD

Normal: Normale Wiedergabe.
Shuffle: Jeder Track wird einmal in zufälliger Reihenfolge und ohne Wiederholung wiedergegeben.
- Random: Zufällige Wiedergabe. Es kann zu Wiederholungen kommt.

DVD

• Normal
  Zufall CH (Kapitel)
  Zufall TT (Titel)
  Zufallswiedergabe Alle
  Zufalls-CH (Kapitel)
• Random TT (Titel)
• Random All

VIDEO MUSIC PHOTO

• Normal
  Shuffle F (Ordner)
• Random F (Ordner)

Audio BD DVD Video:Zeigt die Audiosprache/das Audiosignal der aktuell ausgewählten BD-/DVD-Disc an. Sie konnen die Audio-Einstellungen andern.

Winkel BD DVD: Zeigt die gegenwärtg ausgewählte Blickwinkelnummer an. Falls das Video mehrere Blickwinkel enthalt, können Sie den Blickwinkel wechseln.

#

Wenn Kamerawinkel ( ) auf [Ein] (S. 36) eingestellt ist, wird auf dem Bildschirm angezeigt, wenn diese Funktion verfügbar ist.

Untertitel BD DVD VIDEO:Zeigt die gegenwärtg ausgewählte Untertitelsprache an, wenn Untertitel vorhanden sind.

Untertitel Modus BD: Zeigt den gegenüber ausgewählten Untertitelstil an. Diese Funktion steht nur für Video-Datei-externe Untertitel zur Verfügung. Sie können den gewünschten Textstil der Untertitel auswahlen.

Bitrate BD DVD CD VIDEO MUSIC:Zeigt die Bitrate des Audio-/Video-Signals an.

Zweitvideo BD: Schaltet die PIP-Funktion ein/aus (S. 6).

Zweitton BD: Schaltet die Zweittonfunktion ein/aus.

Schnellsuche

BD DVD CD VIDEO MUSIC: Springt um 30 Sekunden.

Sofortwiedergabe

BD DVD CD VIDEO MUSIC:Gibt den Inhalt von vor zehn Sekunden erneut wieder.

Diashow PHOTO:Zeigt die Geschwindigkeit der Diashow an. Sie konnen die Geschwindigkeit der Diashow auf Zeitlupe/Mittel/Schnell einrichten.

Übergang PHOTO: Zeigt an, wie Fotos auf dem Bildschirm angezeigt werden. Sie können den Übergangstyp ausgehalten.

Status-Menu

Hierüber werden entsprechliche Einstellungen angezeigt, wie beispelsweise Untertitel, Blickwinkel und aktuell wiedergegebene Titel-/Kapitel-/Tracknummer. Um das Status-Menü aufzurufen, drücken Sie STATUS. Das Status-Menü enthalt die folgenden Unternehmen.

BD DVDVIDEO

Beispiel: Symbole bei Wiedergabe von BD-Discs

① （Wiedergabestatus)
② BDMV (Disctyp/Videodateissymbol)
(3) (Laufende Titelnummer): Sie können über die Taste SEARCH zum festgelegten Titel wechseln (S. 7).
(4) (Laufende Kapitelnummer): Sie können über die Taste SEARCH zum festgelegten Kapitel wechseln (S. 7).
(5) (Aktuell ausgewählte Untertitelsprache): Sie können die Untertitelsprache über die Taste SUBTITLE ausgehalten (S. 6).
⑥ (Abgelaufene Spielzeit): Sie können über die Taste SEARCH zum festgelegten Punkt springen (S. 7).
(Actuell ausgewählte Audiosprache): Sie können die Audiosprache über die Taste AUDIO auswahlen (S.7).
(8) (Wiederholbetrieb): Zeigt den aktuellen Wiederholbetrieb an (S. 6).

CD

MUSIC

Beispiel: Symbole bei der Wiedergabe einer Musikdatei

(1) (Wiedergabestatus)
② (Wiederholbetrieb): Zeigt den aktuellen Wiederholbetrieb an (S. 6).
③ (Disotyp/Musikdateissymbol)
(4) (Bebildierung) MUSIC: Zeigt Bebildierung an, wenn diese in der Datei enthalten ist.
(5) (Laufende Track-/Dateinummer): Sie können über die Taste SEARCH zum festgelegten Track wechseln (S. 7).
(6) (Informationen) MUSIC: Zeigt Musikinformationen an, wenn diese in der Datei enthalten sein sollenten.
⑦ (Abgelaufene Spielzeit): Sie können über die Taste SEARCH zum festgelegten Punkt springen (S. 7).
(8) (Fortschrittsleiste) MUSIC: Zeigt den Fortschrift des aktuellen Lieds an.


Beispiel: Symbole bei der Anzeige einer Fotodatei

(1) (Wiedergabestatus)
② (Fotodateisymbol)
③ (Laufende Dateinummer)
(4) (Wiederholbetrieb): Zeigt den aktuellen Wiederholbetrieb an (S. 6).
⑤ (Geschwindigkeit der Diashow)

Verwenden von Lesezeichen

Hierüber konnen Sie ein Lesezeichen am festgelegten Punkt im Video setzen. Nachdem ein Lesezeichen gesetzt wurde, konnen Sie zu dem Punkt springen, an dem diese Funktion eingerichtet wurde. Sie konnen bis zu 12 Lesezeichen setzen.

DVD VIDEO

Beispiel: Festlegen des Lesezeichen bei der Wiedergabe eines Films.

1 Drücken Sie MARKER während der Wiedergabe des Films, um ein Lesezeichen einzurichten. Die Lesezeichen-Nummer und der Status werden angezeigt.

Leseichen: 1/12 Titel: 1 Kapitel: 1 zeit: 00:01:26

2 Nach der Einrichtung eines Lesezeichens drücken Sie DIGEST, um die Lesezeichen-Ausbahlleiste anzuzeigen.

3 Drücken Sie / , um das Lesezeichen auszuwahlen, das wiedergegeben werden soll, und drücken Sie dann ENTER.

Drücken Sie CLEAR, um das ausgewählte Lesezeichen zu loschen.

Hinweis

Nach Abschluss der Wiedergabe (z. B. Auswerfen der Disc, zweimal Drücken von ), werden die Lesezeichen automatisch gelöscht.

Programmwiedergabe

Hierüber konnen Sie die Wiedergabereihenfolge der Audio-Disc-Tracks oder DVD-Kapitel programmieren. Sie konnen bis zu 15 Tracks/Kapitel programmieren.

DVD CD

Beisel:Programmieren der Wiedergabereihenfolge von CD-Tracks

1 Drücken Sie während der Wiedergabe PROGRAM, um den PROGRAMM-Bildschirm anzuzeigen.

2 Drücken Sie ENTER, um die Wiedergabereihenfolge zu programmieren.

Bei einer Audio-Disc drücken Sie / zur Wahl des gewünschten Tracks und dann ENTER.

Bei einer DVD-Video-Disc wahren Sie den gewünschten Titel (angezeigt als TT) und das gewünschte Kapitel (angezeigt als CH) anstelle eines Tracks.

Um die Auswahl eines ausgewählten Stück aufzuheiten, wahren Sie das entsprechende Stück und drücken dann CLEAR.

Drücken Sie RETURN, um die Programmwiedergabe abzubrechen.

3 Nach Abschluss der Programmierung drücken Sie , um die Programmwiedergabe einzurichten und zu starten.
4 Um die Programmwiedergabe abzubrechen, halten Sie die Wiedergabe vollständig an, indem Sie zweimal drücken.

Verwendend derSuche

Hierüber konnen Sie an einen bestimmten Punkt während der Wiedergabe wechseln.

Beispiel: Suchen nach einem bestimmten Punkt

1 Drücken Sie während der Wiedergabe SEARCH. Die Statusleiste wird angezeigt.
2 Drücken Sie / / / , um einen der unten angegebenen Punkte auszuwahlen, und drücken Sie dann ENTER.

BD DVD:

Titelnummer (angezeigt als )
- Kapitelnummer (angezeigt als )
-Abgelaufene Spielzeit (angezeigt als
- Abgelaufene Kapitelzeit (angezeigt als CH)

CD:

• Tracknummer (angezeigt als 3)
• Abgelaufene Trackzeit (angezeigt als TRACK)
• Abgelaufene Disczeit (angezeigt als DISC)

VIDEO MUSIC:

• Dateinummer (angezeigt als
• Abgelaufene Datezeit (angezeigt als ①)

3 Drücken Sie / oder die Zifferntasten, um den Wert des hervorgehobenen Punkts einzurichten/anzupassen, und drücken Sie dann ENTER, um zum festgelegten Punkt zu wechseln.
4 Um die Statusleiste zu schreiben, drücken Sie STATUS.

Spaß mit BONUSVIEW™ und BD-Live™

Dieses Gerät unterstützt die Wiedergabefunktionen von BONUSVIEW (S. 50) (BD-ROM-Profil 1 Version 1.1) und BD-Live (S. 50) (BD-ROM-Profil 2).

Hinweis

Die Funktionen und die Wiedergabeart sind je nach Disc entsprechlich. Befolgen Sie die Anweisungen auf der Disc oder im mitgelieferten Benutzerhandbuch.

■ Verwenden der Bild-in-Bild-Funktion (Zweitbild/Zweitton-Wiedergabe)

Bei BD-Videos, die Zweitbild und -ton für die Bild-in-Bild-Funktion unterstützen, lässt sich in einem kleinen Fenster unter rechts auf dem Bildschirm zusätzlich zum Hauptbild ein Zweitbild mit eigenen Ton anzeigen.

1 Während Bild im Bild Anzeige (pip) oder Zweittonauswahl (pi) wiedergegeben werden, drücken Sie PIP, um die Bild-in-Bild-Funktion zu aktivieren/deaktivieren.

Hinweise

• Damit Sie den Zweitton von einem Fernsehgerät wiedergeben können, das über ein HDMI-Kabel angeschlossen ist, stellen Sie safer, dass die Einstellung Audio-Ausgang (HDMI) auf [PCM] gesetzt ist (S. 39).
• Je nach Disc müssen Sie, um die Zweitton-Wiedergabe zu erhögenden, die Funktion der Zweitton-Wiedergabe im Top-MENU der Disc aktivieren (S. 8).
• Je nach Inhalt kann die Zweitton und -bild-Wiedergabe der Bild-in-Bild-Funktion automatisch erschreiben und verschwinden. Außen dem kann der Wiedergabebereich beschrankt sein.

Verwendend der BD-Live™-Funktion

1 Nehmen Sie die Netzwerk-Einstellung vor (S. 36).

2 Schlieben Sie das USB-Speichergerät an das Gerät an (S. 15).

• BD-Live-Daten werden auf einem USB-Speichergerät gespeichert, das an diesen Gerät angeschlossen ist.
• Schlieben Sie ein USB-Speichergerät (2 GB oder mehr Speicherplatz und FAT32-/16-formatiert), das USB 2.0 High Speed (480 Mbit/s) unterstützt, an den USB-Anschluss an, den Sie unter Speichermedium ausgewählten haben (S. 35). Als Standard ist der USB-Anschluss der Rückseite voreingestellt.
• Der „BUDA“-Ordner wird, wenn notwendig, automatisch auf dem USB-Speichergerät erstellt.
• Wenn der Speicherplatz nicht ausreicht, werden die Daten nicht kopiert/heruntergeladen. Löschen Sie in thisem Fall nicht mehr benöttigte Daten oder verwenden Sie ein andere USB-Speichergerät.
• Das Laden (Lesen/Schreiben) der Daten kann eine Weile nauern.

3 Spieler Sie die Disc ab.

4 Führn Sie BD-Live gemäß den Anweisungen auf der Disc aus.

Hinweise

• Beziehen Sie sich für Angaben zur Wiedergabeart und Bedienung von BD-Live-Inhalten usw. auf die Gebrauchsanweisung der BD-Disc.
• Um BD-Live-Funktionen genieben zu konnen, behmen Sie den Netzwerkanschluss (S. 15) und die Netzwerk-Einstellungen (S. 36) vor.
• Naheres zur Begrenzung des Zugriffs auf BD-Live-Inhalte, finden Sie unter „[BD-Live-Verbindung]“ (S. 36).
• Wie viel Zeit besteht wird, um Programme auf das an thisem Gerät angeschlossene USB-Speichergerät herunterzuladen, hangt von der Internetverbindung sowie der Datenmenge ab.
• Es kann vorkommen, dass über das Internet verfügbar BD-Live-Programme in Abhängigkeit des Anbieters und der Internetverbindung nicht angezeigt werden konnen. Nehmen Sie in solchen Fällen die Disc Heraus und legen Sie sie wieder ein.
• Falls der BD-Live-Bildschirm länger Zeit nach Wahlen der BD-Live-Funktion im BD-Disc-MENU nicht angezeigt wird, verfügt das USB-Speichergerät möglicherweise nicht über genugend verfügbar Speicherplatz. Nehmen Sie in solchen Fällen die Disc Heraus und Löschen Sie dann die Daten auf dem USB-Speichermedium, indem Sie [Format] unter [Speichermedium] ausgehalten (S. 35).

WIEDERGABEVON FM-RADIOSENDERN

Suche nach Radiosendern

1 Drücken Sie TUNER.

2 Halten Sie << / >> (TUNING) gedrückt. Automatische Sendersuche startet.

Wenn das vom gewünschten Sender empfangene Signal schwach ist, können Sie den Radiosender auch manuell einstellen, indem Sie wiederholt << / >> (TUNING) drucken. In thisem Fall ist der Ton monaural.

Vorprogrammieren von Radiosendern

Sie können ihre bevorzugten FM-Sender mit der Preset-Funktion speichern.

Automatische Speichersendersutsche

1 Drücken und halten Sie MEMORY länger als 3 Sekunden im FM-Modus gedrückt.
2 Drücken Sie ENTER.
Starten Sie die automatische Speichersendersuche.

Hinweis

Wenn Sie die automatische Speichersendersuche durchfuhren, werden alle gespeicherten Stationen gelöscht, und die neuen Stationen werden gespeichert.

Manuelle Speichersendersuche

1 Wahlen Sie einen bevorzugten Radiosender, indem Sie / > > (TUNING) drucken.
2 Drücken Sie MEMORY.
3 Wahlen Sie die Speichernummer, unter der Sie den Sender speichern möchten, indem Sie / oder < / > (PRESET) drücken.
4 Drücken Sie ENTER. Die manuelle Senderspeicherung ist abgeschlossen.

• Sie können bis zu 30 FM-Sender vorprogrammieren.
• Um die manuelle Speichersendersutsche abzubrechen, wenn Sie zur Eingabe einer Speichersendernummer aufgefordert werden, drücken Sie erneut auf MEMORY.
• Sie können einen Speichersenderlös, indem Sie OPTION ENTER drücken, um [PRESET DEL] auszuwahlen (S. 29).

Aufrufen eines Speichersenders (Festsenderabstimmung)

1 Wahlen Sie den Speichersender im FM-Modus aus, indem Sie < / > (PRESET) drucken.

Sie können den Speichersender über die Zifferntasten auf der Fernbedienung oder über < / > (PRESET) im Frontblende-Display des Geräts auswahlen.

Löschen von Speichersendern

Sie können einen Speichersender über das Option-Menü löschen ([PRESET DEL]).

1 Drücken Sie OPTION.

2 Drucken Sie ENTER.

3 Wahlen Sie die Speichernummer, die Sie löschen möchten, indem Sie / drucken.

4 Drucken Sie ENTER.*

5 Drücken Sie OPTION, um das Option-MENU zu verlassen.

• Um eine weitere Speichernummer zulöschen, wiederholen Sie die Schritte 2 bis 4.

[PRESET DEL] wird nur dann auf dem Frontblende-Display angezeigt, wenn die Eingangsquelle auf FM gesetzt ist.

Anzeigen von Informationen des Radio-Daten-Systems

1 Drücken Sie beim Horen wiederholt DISPLAY.

PS (Programmdienst)

↓

PTY (Programmtyp)

↓

RT (Radiotext)

↓

CT (Uhrzeit)

↓

MONO/STEREO

↓

Frequenz

↓

Zurück zum PS

Hinweis

Wenn die Signalübertragung des Radio-Daten-System-Senders zu schwach ist, kann these Gerät die Informationen des Radio-Daten-Systems möglicherweise nicht vollständig empfangen. Insbesondere die RT-Informationen (Radiotext) nutzen viel Bandbreite, sodass dieser Informationstyp im Vergleich zu anderen Typen seltener verfügbar ist.

NUTZLICHE FUNKTIONEN

Einstellen des Einschlaf-Timers

Sie konnen den Einsatzf-Timer über die Fernbedienung einstellen. Der Einsatzf-Timer schaltet das Gerät in den Bereitschaftsmodus, nachdem die angegebene Zeit abgelaufen ist.

1 Drücken Sie wiederholt SLEEP.

Bedienen des Geräts über die Fernsehfernbedienung (die HDMI-Steuerfung)

Sie können das Gerät mit der TV-Fernbedienung bedieren, wenn Ihr TV die HDMI-Steuerfunktion unterstützt und an den HDMI-Anschluss these Geräts angeschlossen ist.

Fernsehfernbedienung (Beispiel)

Sie konnen folgende Funktionen nutzen.

• Wenn Sie bei thisem Gerät die Wiedergabe einer DVD/ BD-Disc außer einer CD-Disc starten oder den Menübildschirm HOME/SETUP anzeigen, wird der Eingang des Fernsehgeräts automatisch zu dieser Gerät umgeschaltet (One Touch Play).

*1 Wenn Sie über die TV-Fernbedienung deses Gerät auswahlen, um den Ton vom TV aussugeben, wählt das Gerät automatisch den TV als Eingangsquelle und Sie können den Ton über die Lautsprecher hören, die an das Gerät angeschlossen sind.

Hinweise

• Dieses Gerät kann bei einigen Fernsehgeräten über die Cursorstanten der Fernsehfernbedienung bedient werden.
• Auch wenn Ihr Fernsehgerät die HDMI-Steuerfunktion unterstützt, sind eine Funktionen möglicherweise nicht verfügbar. Ausführliche Informationen finden Sie in der Bedienungsanleitung des Fernsehgeräts.
• Je nach Fernseher Funktioniert die HDMI-Steuerfunktion eventuell nicht richtig.
• Je nach Fernseher sind andere als die oben erwähnten Funktionen verfügbar.
• Um die HDMI-Steuerfungtion verfügbar zu machen,nehmen Sie Einstellungen für die HDMI-Steuerfungtion an ALLEN Komponenten (dieses Gerät, TV und andere Komponenten) vor. Gewisse zusätzliche Bedienungsvorgänge mögen erforderlich sein.
• Je nach dem Fernseher konnen einzeln Funktionen separat aktiviert bzw. deaktiviert werden.
• Nähres zum Einstellen des Fernsehers finden Sie in der mitgelieferten Bedienungsanleitung.

Einstellen der HDMI-Steuerfunktion

1 Schalten Sie alle Komponenten ein, die über HDMI an das Fernsehgerät angeschlossen sind.
2 Überprüfen Sie alle Einheiten, die über HDMI angeschlossen sind, und aktivieren Sie bei jeder Komponente die HDMI-Steuerfunktion. Stellen Sie bei thisem Gerät [HDMI Steuerung] auf [Ein] (S. 35). Schlagen Sie für die externen Komponenten in der Bedienungsanleitung der jeweiligen Komponente nach.

中

• Die Standardeinstellung von [HDMI Steuerung] ist bei thisem Gerät [Aus].
• Ein Beispiel für die Fernsehgerät-Einstellungen
• Wahlen Sie im Konfigurationsmenu des TV „Anschlasseinstellung“ → „HDMI-Steuereinstellung“ (Beisiel) und setzen Sie dann einen Einstellung wie „HDMI-Steuerfungtion“ auf „EIN“ (Beispiel).
• Eine Einstellung wie „Laufsprecherpriorität“ sollte auf „AV-Veränder“ eingestellt sein.

3 Schalten Sie das Fernsehgerät aus und wieder ein.

■ Registrieren der HDMI-Komponenten beim Fernsehgerät

1 Wahlen Sie diese Einheit als Eingangsquelle des Fernsehgeräts.
2 Wahlen Sie Disc/USB/Netzwerk als Eingangsquelle des Geräts.
3 Überprüfen Sie, dass das Bild theses Geräts korrekt auf dem Fernsehgerät angezeigt wird.
4 Überprüfen Sie, dass die HDMI-Steuerfunktion fungkioniert (schalten Sie das Gerät ein oder passen Sie den Lautstärkepegel über die Fernsehfernbedienung an).

#

Bei einigen HDMI-Komponenten müssen Sie nur die HDMI-Steuergrenzung einstellen. In dieser Fall ist das Registrieren der HDMI-Komponenten beim Fernsehgerät nicht notwendig.

Wenn die HDMI-Steuerfunktion nicht Funktioniert

Überprüfen Sie Folgenden:

• Das Fernsehgerät ist an den HDMI-Anschluss diesen Geräts angeschlossen. Die HDMI-Steuerfungtion ist im SETUP-MENU auf [Ein] gesetzt (S. 35).
• Die HDMI-Steuerrufung ist beim Fernsehgerät aktiviert. (Überprüfen Sie auch die entsprechenden Einstellungen wie die Power-Interlock-Funktion oder die Laufsprecherpriorität.)

Die HDMI-Steuerfunktion Funktioniert auch nach der Überprüfung der oben aufgeführten Punkte nicht

• Schalten Sie diesen Gerät und das Fernsehgerät aus und dann wieder ein.
• Ziehen Sie das Netzkabel diesen Geräts, des TV und der externen Komponenten ab, die über HDMI an den TV angeschlossen sind. Schließen Sie die Kabel nach ungebähr 30 Sekunden wieder an.

Andern der Anschlussmethode und der angeschlossenen Komponenten

Wenn die angeschlossenen Komponenten und Anschlüsse geändert werden, setzen Sie das Gerät auf die folgende Art zurück.

1 Deaktivieren Sie die HDMI-Steuerfunktion des Fernsehgeräts und diesen Geräts, schalten Sie alle angeschlossenen Geräte aus und ändern Sie die Anschlüsse.
2 Führren Sie die Schritte 1 bis 3 unter „Einstellen der HDMI-Steuerfunktion“ durch (S. 30).

SETUP-MENU

Im SETUP-MENU konnen Sie mit der Fernbedienung verschiedene Bild-, Ton- und Funktionseinstellungen vornehmen.

Menü/Untermenü		Element	Funktion	Seite
Allgemeine Einstellungen	System	Bilds.Schoner	Stellt den Bildschirmschoner auf Ein/Aus ein.	35
		Automatische Abschaltung	Disc/USB/Net: Stellt den Modus für die automatische Abschaltung auf Ein/Aus ein. Andere Eingänge: Stellt den Modus für die automatische Abschaltung nach Stunden auf ein oder Aus ein.	35
		Disc Auto-Wiedergabe	Richtet theseis Geräta统计数据 in, die Disc-Wiedergabe automatisch zu starten.	35
		HDMI Steuerung	Stellt theseis Geräta auf den Empfang von Steuersignalen von der Fernbedienung des TV ein.	35
		Werkseinstellung laden	Setzt sümmtliche Einstellungen, außer die Sicherheit-Einstellung, auf die Werksvorgaben zurück.	35
		Upgrade	Fuhrt die Akutalisierung des Geräts durch.	35
		Einfaches Konfigurationsmenü	Richtet Sprache, Auflösung, Bildseitenverhältnis ein.	35
		Speichermedium	Zeigt den Status von Speichermedium an, formatiert Speichermedium und wählten den front-/rückseitigen USB-Anschluss für Speichermedium aus.	35
		3D Wiedergabe Information	Beim Einschalten theseis Geräts erscheint eine Warnmeldung hinsichtlich der Wiedergabe von 3D-Videos.	35
	Sprache	OSD	Wählt die Sprache des Bildschirmmenü aus.	35
		Menu	Legt die Priorität der Sprache für das Dismenü fest.	35
		Audio	Legt die Priorität der Audiosprache fest.	35
		Untertitel	Legt die Priorität der Untertitelsprache fest.	35
	Wiedergabe	Untertitel	Stellt die geschlossenen Untertitel (Closed Captions) auf Ein/Aus ein.	36
		Kamerawinkel	Stellt ein, ob der Kamerawinkel bei der Wiedergabe von BD-/DVD-Discs mit mehreren Blickwinkeln anzuzeigen ist.	36
		Bild im Bild Anzeige	Stellt ein, ob die Bild im Bild Anzeige bei der Wiedergabe von BD-/DVD-Discs mit Bild-in-Bild anzuzeigen ist.	36
		Zweittonauswahl	Stellt ein, ob die Zweittonauswahl bei der Wiedergabe von BD-/DVD-Discs mit Zweitton anzuzeigen ist.	36
		Last Memory	Sorgt davon, dass theseis Geräta beim Schalten in den Bereitschaftsmodus oder beim Öffnen der Disclude die zuletzt wiedergegebene Position einer Disc speichert.	36
	Sicherheit	Password ändern	Ändert das Kennwort für die Alterskontrolle und den Ländercode.	36
		Alterskontrolle	Richtet die Alterskontrolle je nach dem Inhalt einer Disc ein.	36
		Ländercode	Richtet den Ländercode ein.	36
	Netzwerk	Internet Verbindung	Richtet die Internetverbindung auf Aktivieren/Deaktivieren ein.	36
		Information	Zeigt den Bildschirm der Netzwerkinformationen an.	36
		Verbindungstest	Fuhrt den Test der Netzwerkverbindung durch.	36
		IP Einstellungen	Richtet die IP-Einstellung auf Auto/Manuell ein.	36
		BD-Live-Verbindung	Richtet die BD-Live-Verbindung auf Erlaubt/Teilweise erlaubt/Verboten ein.	36
		DLNA	Richtet DLNA auf Aktivieren/Deaktivieren ein.	36
		Proxy-Einstellung	Richtet die Proxyeinstellung ein.	36
Menu/Untermenü		Element	Funktion	Seite
Anzeige Einstellung	TV	3D Ausgang	Wählt zwischen 3D- und 2D-Videos aus.	37
		TV Bildschirm	Stellt das Bildseitenverhältnis für den angeschlossenen Fernseher und den Videoausgang ein.	37
		Video Ausgabe	Wählt die Auflösung der Videoausgabe aus.	37
		TV-System	Wählt das TV-System unter NTSC/PAL/Multi aus.	37
		Farbraum	Wählt Farbraum unter YCbCr 4:4:4/YCbCr 4:2:2/Voll RGB/ RGB aus.	37
		HDMI Deep Color	Wählt HDMI Deep Color unter 30 bit/36 bit/Aus aus.	37
		HDMI 1080p 24Hz	Stellt HDMI 1080p 24Hz auf Auto/Aus ein.	38
		Lip Sync	Passt die Verzögerung zwischen Video und Audio an, beispelssweise wenn die Lippenbewegungen nicht synchron zur Sprache sind.	38
	Video-konfigurations-menü	Video-Modus	Passt das visuelle Bild an.	38
		Farbanpassung	Passt Helligkeit/Farbsätt/Farbton für jeder Farbe an.	38
		Rauschunter-druickung	Richtet den Pegel für Rauschunterrückung ein.	38
		De-Interlacing Modus	Richtet ein, wie das Videosignal erkannt wird.	38
Audio-Einstellungen	Audio-Ausgang	HDMI	Wählt den Ausgabemodus der HDMI-Buchse unter Bitstream/PCM/Aus.	39
		DRC	Richtet die DRC (Dynamic Range Compression) ein.	39
	Laatsprecher-einstellung	Konfiguration	Richtet die Audioausgabe der 5.1-Kanal-Surround-Laatsprecherbuchsen ein.	39
		2 Kanal Downmix	Richtet die Audio-Ausgabe von den SPEAKERS FRONT L/R-Buchsen ein.	39
		Testton	Gibt den Testton für die Laatsprechereinrichtung aus.	39
		Größe der Subwoofer	Legt die Grüße der Subwoofer-Laatsprecher fest.	39
	Post-Prozess	Upmix	Führt eine Mehrkanalisierung des 2-Kanal-Audiosignals durch.	39
System-information			Zeigt die Software-Version und die MAC-Adresse an (S. 51).	39

Bedienung für das SETUP-MENU

Um Einstellungen für diesen Gerät vornehmen zu konnen, müssen Sie das SETUP-MENU aufrufen. Nachstehend ist die grundlegende Bedienung des SETUP-Menü erläutert.

Beispiel: Einrichten der [Alterskontrolle]

Hinweise

• Einige Elemente können nicht festgelegt werden, wenn die Eingangsquelle auf eine andere Option als Disc/USB/Netzwerk eingestellt ist. Stellen Sie in thisem Fall die Eingangsquelle auf Disc/USB/Netzwerk ein.
• Einige Funktionen konnen während der Wiedergabe nicht eingerichtet werden. Drücken Sie in thisem Fall zweimal, um die Wiedergabe vor der Einstellung vollständig anzuhalten.

1 Drücken Sie SETUP, um das SETUP-Menü aufzurufen.

Drücken Sie / , um [Allgemeine Einstellungen] auszuwahlen, und drücken Sie dann ENTER oder .

2 Wahlen Sie ein Untermenü aus.

Drücken Sie / , um [Sicherheit] auszuwahlen, und drücken Sie dann ENTER oder den Cursor .

3 Wahlen Sie einen Menüpunkt aus.

Drücken Sie / , um [Alterskontrolle] auszuwahlen, und drücken Sie dann ENTER oder den Cursor .

4 Geben Sie Ihr Password über die Zifferntasten ein.

• Das Standardpassword lautet 0000.
• Der{nachsteEinstellungsbildschirmerscheint nicht, solange nicht das korrekte Password eingegeben wurde.
  Informationen über das Ändern des Passwords finden Sie unter ,[Password ändern]“ (S. 36).

5 Wahlen Sie das{nachste Element aus.

Drücken Sie / , um die Stufe für die Alterskontrolle für BD-/DVD-Discs auszuwahlen, und drücken Sie dann ENTER.

6 Schlieben Sie das Menu.

Drücken Sie , um zum vorherigen Menu zurückzukehren.

Allgemeine Einstellungen

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

System

[Bilds.Schoner]

Sie können den Bildschirmschoner auf [Ein]/[Aus] setzen. Ist der Bildschirmschoner auf [Ein] gesetzt, wechselt das Gerät in den Bildschirmschonermodus, wenn 3 Minuten lang keine Bedienung erfolgt.

Ein*, Aus

[Automatische Abschaltung]

Sie können den Modus für die automatische Abschaltung auf [Ein]/[Aus] setzen, wenn der Eingang auf Disc/USB/Netzwerk eingestellt ist. Wenn andere Eingänge ausgewählten sind, kann der Modus für die automatische Abschaltung nach Stunden oder auf [Aus] eingestellt werden.

Disc/USB/Net: Ein*, Aus

Andere Eingänge: 1 Stunde, 2 Stunden, 4 Stunden, 8 Stunden*, Aus

[Disc Auto-Wiedergabe]

Sie können die [Disc Auto-Wiedergabe] auf [Ein]/[Aus] einstehen. Wenn Sie [Ein] einstehen, wird die Disc nach dem Laden automatisch wiedergegeben.

Ein*, Aus

[HDMI Steuerung]

Sie können das Gerät auf den Empfang von Steuersignalen über das HDMI-Kabel von einem TV einrichten, das mit der HDMI-Steuerfunktion kompatibel ist (S. 13).

Ein, Aus*

Weitere Einzelheiten zur HDMI-Steuerfunktion finden Sie unter Seite 30.

Hinweis

Ist diese Option auf [Ein] gesetzt, erhöht sich die

Leistungsaufnahme im Bereitschaftsmodus aufgrund der HDMI-Steuerfunktion.

[Werkseinstellung laden]

Sie können alle Einstellungen dieser Geräts, ausgenommen der für Sicherheit, auf die Werksvorgaben zusücksetzen (S. 36). Weitere Informationen über die Werksvorgaben finden Sie auf den Seiten 32 - 39.

[Upgrade]

Sie können die Software manuell über [USB] oder [Netzwerk]actualisieren. Weitere Einzelheiten zur Software-Aktualisierung finden Sie unter „SOFTWARE-UPGRADE" (S. 41).

[Einfaches Konfigurationsmenu]

Sie können Einfaches Konfigurationsmenu durchführten (S. 17).

[Speichermedium]

Sie können Speichermedium-Informationen anzeigen, Speichermedium formatieren und [USB Vorderseite]/[USB Rückseite] für die Speicherung von BD-Live-Daten auswahlen.

Um den „BUDA“-Ordner auf dem USB-Speichermedium zu formatieren (leeren), drücken Sie [Information] und dann ENTER, wenn [Format] auf dem Bildschirm hervorgehoben wird.

USB Vorderseite, USB Rückseite*

中

Speichermedium dient als Hilfspeicher bei der Wiedergabe einer BD-Disc.

[3D Wiedergabe Information]

Sie konnen die Warnmeldung hinsichtlich der 3D- Videowiedergabe, die beim Einsatzen des Geräts erscheint, an- oder ausschalten.

Ein*, Aus

Sprache

[OSD]

Sie können die Sprache für die Bildschirmanzeige auswahlen. Hierbei handelt es sich um die Meldungen oder die Menüs, die auf dem Bildschirm angezeigt werden, z. B. das SETUP-MENU.

English*, François, Espanol, Deutsch, Italiano,

Svenska, Nederlandse, Pycckn, 中文

[Menu]

Sie können die Priorität der Sprache für das Disceu festlegen.

English*, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugiesisch, Dänisch, Svenska, Finnisch, Norwegisch, Рuplesкий, Koreanisch, Japanisch, Weiterere

[Audio]

Sie können die Priorität der Audiosprache für die BD-/DVD-Wiedergabe festlegen. Weitere Einzelheiten zu den Einstellungselementen finden Sie unter „[Menu]“ (S. 35).

[Untertitel]

Sie können die Priorität der Sprache der Untertitel festlegen.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugiesisch, Dänisch, Svenska, Finnisch, Norwegisch, Рuplesкий, Koreanisch, Japanisch, Weitere, Aus*

Wiedergabe

[Untertitel]

Sie können auswahlen, ob die geschlossenen Untertitel (Closed Captions) angezeigt werden sollen (S. 50), wenn eine BD-/DVD-Disc mit geschlossenen Untertiteln wiedergegeben wird.

Ein, Aus*

[Kamerawinkel]

Sie können einstellen, ob der Kamerawinkel ( ) bei der Wiedergabe von BD-/DVD-Discs mit mehreren Blickwinkeln angezeigt werden soll.

Ein*, Aus

[Bild im Bild Anzeige]

Sie können einstehen, ob die Bild im Bild Anzeige (D) angezeigt werden soll, wenn eine BD-Disc mit Bild-in-Bild-Funktion (S. 27) wiedergegeben wird.

Ein*, Aus

[Zweittonauswahl]

Sie können einstellen, ob die Zweittonauswahl (1) angezeigt werden soll, wenn eine BD-Disc mit Zweitton wiedergegeben wird.

Ein*, Aus

[Last Memory]

Damit konnen Sie einstellen, ob diese Gerät beim Schalten in den Bereitschaftsmodus oder beim Öffnen der Disclude die zuletzt wiedergegebene Position einer Disc speichert.

Ein*, Aus

Hinweis

Manche Discs sind mit dieser Funktion inkompatibel.

■ Sicherheit

[Passwort ändern]

Sie können das Password für die Änderung der Alterskontrolle und des Länderncodes einrichten. Siehe, [Alterskontrolle]" (S. 36) und ,[Ländercode]" (S. 36).

Hinweise

• Das Standardpassword lautet 0000.
• Wenn Sie Ihr Password vergessen haben, sehen Sie unter „STÖRUNGSSUCHE“ nach (S. 42) und setzen Sie alle Sicherheit-Einstellungen auf die Werksvorgaben darüber.

[Alterskontrolle]

Manche BD/DVD-Discs sind mit einer Altersbegrenzung für die Wiedergabe versehen. Sie können die auf dem Bildschirm angezeigte Alterskontrolle je nach Discinhalt einrichten. Das Password (siehe „[Password ändern]" auf Seite 36) muss eingebehen werden, bevör die Stufen für die Alterskontrolle eingerichtet werden können. Nachdem Sie die Alterskontrolle eingerichtet haben, erscheidt ein Dialogfeld, wenn Sie eine Disc mit einer hohenen Stufe als der aktuellen Stufe für die Alterskontrolle wiedergeben oder wenn Sie die Alterskontrolle ändern. In thisem Dialogfeld werden Sie aufgefordert, ein Password einzugeben.

Aus*, 1 bis 8

[Ländercode]

Sie können den Ländercode für das Land einrichten, in dem Sie wohnen. Das Password (siehe, [Password ], auf Seite 36) muss eingegeben werden, bevor der Ländercode eingerichtet wird. Diese Einstellung kann für die Einstufung der Alterskontrolle und die Disc-Wiedergabe verwendet werden.

Netzwerk

[Internet Verbinding]

Sie können diese Option auf [Aktivieren] einstellen, wenn Sie BD-Live (S. 27), DLNA (S. 22) und die Softwareaktualisierung aus dem Netzwerk nutzen (S. 41).

Aktivieren*, Deaktivieren

[Information]

Sie können einen Bildschirm mit Netzwerkinformationen anzeigen. Auf diesen Bildschirm konnen Sie die Informationen für Interface (Ethernet), Adressentyp, IP Adresse, Subnetzmaske, Standard Gateway und DNS ansehen.

[Verbindungstest]

Sie können einen Internetanschlusstest durchführten. Sollte der Test fehlschlagen, prüfen Sie [IP Einstellungen] (S. 36) und führen Sie den Test erneut durch.

[IP Einstellungen]

Sie können die Netzwerkeinstellungen konfigurieren.

Auto* Auswahlen zur automatischen Konfiguration der Netzwerkeinstellungen deses Geräts mit dem DHCP-Server.

Manuell Auswahlen zur manuellen Konfiguration der Netzwerkeinstellungen (IP Adresse, Subnetmaske, Standard Gateway und DNS).

Zifferntasten Zur Eingabe von Zeichen.
/
CLEAR Löscht ein Zeichen.
- ENTER Speichert die Einstellungen und beendet das Menu.

[BD-Live-Verbindung]

Sie können Zugriffsbeschränkungen auf BD-Live-Inhalte einrichten.

Erlaubt Hierüber konnen alle BD-Live-Discs eine Verbindung zum Netzwerk aufbauen.

Teilweise Lásst nur Discs mit Besitzer-Zertifizierung zu. erlaubt*

Verboten Hierüber wird die Verbindung mit dem Netzwerk für alle BD-Live-Discs unzulässig.

[DLNA]

Sie können die DLNA (S. 22) auf [Aktivieren]/[Deaktivieren] einstellen. Wenn Sie die DLNA-Funktion nicht nutzen, führen Sie die Option [Deaktivieren].

Aktivieren*, Deaktivieren

[Proxy-Einstellung]

Sie können die Proxy-Einstellung einrichten. Wahlen Sie die Option [Deaktivieren] für den normalen Gebrauch. Wahlen Sie [Aktivieren], um die Proxy-Einstellung vorzunehmen.

Aktivieren Aktiviert den Proxy-Host und die Proxy-Anschlusseinstellung.

Deaktivieren* Hierüber wird der Proxy-Server deaktiviert. Wahlen Sie diesen Punkt aus, wenn der Proxy-Server nicht verwendet wird.

Proxy Host Richtet den Proxy-Host ein.

Proxy Port Richtet den Proxy-Anschluss ein.

Anzeige Einstellung

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

TV

[3D Ausgang]

Sie können zwischen 3D- oder 2D-Videoausgabe wahren.

Auto*

Das Gerät wählt automatisch zwischen 3D- und 2D-Videos aus

Aus Das Gerät wählt immer 2D-Video aus.

Hinweis

Selbst wenn Sie [3D Ausgang] auf [Auto] eingestellt haben, kann das Gerät bei der Wiedergabe einer BD-3D-Disc 2D-Bilder wahren - dies hängt von der Art der Anschlüsse, der Einstellung Ihres Fernsehers usw. ab (S. 13).

[TV Bildschirm]

Sie konnen das Bildseitenverhältnis des angeschlossenen Fernsehers ausgehalten und den Videoausgang einstehen. Falls sich das Bildschirmformat des angeschlossenen Fernsehers geändert hat (weil Sie z. B. ein neuen Fernsehergat gekauft haben), müssen Sie die Einstellung von TV Bildschirm ändern.

16:9 Voll

Wahlen Sie diese Option aus, wenn das Gerät an einen Fernseher mit einem Bildseitenverhältnis von 16:9 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 4:3 wiedergegeben wird, erfolgt die Wiedergabe wie unter dargestellt.

16:9 Normal*

Wahlen Sie diese Option aus, wenn das Gerät an einen Fernseher mit einem Bildseitenverhältnis von 16:9 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 4:3 wiedergegeben wird, erfolgt die Wiedergabe wie unter dargestellt.

4:3 Pan Scan

Wahlen Sie diese Option aus, wenn das Gerät an einen Fernseher mit einem Bildseitenverhältnis von 4:3 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 16:9 wiedergegeben wird, erfolgt die Wiedergabe wie unter dargestellt.

4:3 Letterbox

Wahlen Sie diese Option aus, wenn das Gerät an einen Fernseher mit einem Bildseitenverhältnis von 4:3 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 16:9 wiedergegeben wird, erfolgt die Wiedergabe wie unter dargestellt.

Original-Bildgroße	Auf einem 16:9-Fernseher (Breitbild)
	16:9 Voll	16:9 Normal
4:3

Original-Bildgroße	Auf einem 4:3-Fernseher
	4:3 Pan Scan	4:3 Letterbox
16:9

[Video Ausgabe]

Sie können die Videoausgabeauflösung unter [Composite], [HDMI Auto], [HDMI 1080p], [HDMI 1080i], [HDMI 720p], [HDMI 480p/576p] und [HDMI 480i/576i] auswahlen. Ist die Option auf [HDMI Auto] eingestellt, wird die Auflösung auf die für den angeschlossenen Fernseher maximale Option eingerichtet. Weitere Informationen über die Ausgabeformate finden Sie unter „Übersicht der Videoausgangsformate" (S. 40).

Composite, HDMI Auto*, HDMI 1080p, HDMI 1080i, HDMI 720p, HDMI 480p/576p, HDMI 480i/576i

Hinweise

• Wenn Sie das Fernsehgerät und these Gerät über die VIDEOBuchse verbinden, wahlen Sie [Composite], [HDMI 480p/576p] oder [HDMI 480i/576i].
• Um HD-Audio (wie beispiesweise Dolby TrueHD oder DTS-HD) über die HDMI-Buchse auszugeben, stellen Sie [Video Ausgabe] auf [HDMI Auto] oderHigher als [HDMI 720p] ein.

[TV-System]

Für das [TV-System] können Sie zwischen [PAL], [NTSC] und [Multi] auswahlen. Wahlen Sie das TV-System Ihr's Fernsehers. Weitere Informationen über die Ausgabeformate finden Sie unter „Übersicht der Videoausgangsformate" (S. 40).

NTSC, PAL*, Multi (Modelle für Asien, China, Europa und Russland)

NTSC*, PAL, Multi (Modelle für USA und Kanada)

[Farbraum]

Sie können die Farbraum-Ausgabe (S. 50) über HDMI auswahlen. Diese Funktion ist verfügbar, wenn das Gerät mit einem HDMI-Kabel angeschlossen ist.

YCbCr 4:4:4* Richtet Farbraum auf YCbCr 4:4:4 ein.

YCbCr 4:2:2 Richtet Farbraum auf YCbCr 4:2:2 ein.

Voll RGB Wahlen Sie diese Option aus, wenn RGB eingerichtet ist und Weiß und Schwarz auf dem Bildschirm zu schwach angezeigt werden. Diese Einstellung ist effektiv, wenn ein angeschlossenes Gerät den RGB-0-255-Bereich entsprechzt.

RGB Gibt ein Videosignal im normalen Signalbereich aus.

Hinweis

These Funktion ist nur bei Fernsehern verfügbar, die diese Funktion untertitzen.

[HDMI Deep Color]

Wenn das Fernsehgeber mit Deep Color (S. 50) kompatibel ist, stellen Sie theses Element entspruchend dem Fernsehgeber ein. Diese Funktion ist verfügbar, wenn das Gerät mit einem HDMI-Kabel angeschlossen ist.

30 bit, 36 bit, Aus*

[HDMI 1080p 24Hz]

Hierüber wird BD-Video mit einer Bildrate von 24Hz in HDMI 1080p 24Hz ausgegeben. Über diese Funktion kann die Wiedergabe des Videos gegliett werden. Diese Funktion ist verfügbar, wenn Ihr TV diese Funktion unterstützt und wenn das Gerät mittels HDMI-Kabel angeschlossen ist. Weitere Informationen über die Ausgabeformate finden Sie unter „Übersicht der Videoausgangsformate" (S. 40).

Auto*, Aus

Hinweis

These Einstellung ist deaktiviert, wenn die Ausgabeauflösung nicht 1080p ist.

[Lip Sync]

Sie können die Funktion Lip Sync (S. 51) einstellen/ anpassen.

Auto* Dieses Gerät passt die Funktion Lip Sync automatisch an.

Manuell Sie konnen die Funktion Lip Sync manuell anpassen. Sie konnen die Audioverzogierung fur 2D- und 3D-Inhalte jeweils separat einstellen.

2D

3D

Aus Das Gerät passt die Funktion Lip Sync nicht automatisch an.

■ Videokonfigurationsmenu

[Video-Modus]

Sie können [Video-Modus] unter ausgehalten.

Standard* Das Bild ist entsprechend und ausgegliedchen.
Dieser Modus ist für die normale Verwendung geeignet.

lebhaft Das Bild ist klarer und schärfer.

Kino These Option ist für das Betrachten von Filmen in dunklen Räumen geeignet.

Nutzer Sie konnen das visuelle Bild manuell anpassen. Drücken Sie / , um den Parameter auszuwahlen, und drücken Sie dann / , um die Zahl anzupassen.

Helligkeit

Passt die Gesamthelligkeit des Bildes an.

Farbsatt

Passt die Sattigung der Farbe des Bildes an.

Farbton

Passd den Farbton des Bildes an.

Kontrast

Passt die hellen Bereiche (Weißstufen) im Bild an.

Scharfe

Passt die Scharfe der Objekte im Video an.

CTI

Macht die Kanten von Farbbildern weicher. Farbbildner werden klarer gerendert.

Die Standardeinstellung ist jeweils 0.

[Farbanpassung]

Sie können Helligkeit/Farbsätt/Farbston für jeder Farbe (Rot/Grün/Blau/Gelb/Cyan/Magenta) anpassen. Um diese Funktion zu nutzen, setzen Sie [Video-Modus] auf [Nutzer]. Weitere Einzelheiten zu den Einstellungselementen finden Sie unter „[Video-Modus]"(S. 38).

Die Standardeinstellung ist jeweils 0.

[Rauschunterrückung]

Sie können die Rauschunterrückung auf einen Wert zwischen 0 und 3 einstellen. 0 bedeutet deaktiviert und 3 ist der maximale Pegel.

0*,1,2,3

[De-Interlacing Modus]

Sie konnen auswahlen, wie das Videosignal erkannt wird. Wahlen Sie die Option [Auto] für den normalen Gebrauch. Wahlen Sie die Option [Film]/[Video], fallsizontale Streifen auf dem Bildschirm erschienen sollenn.

Auto*, Film, Video

Audio-Einstellungen

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

Audio-Ausgang

[HDMI]

Sie konnen den Ausgabemodus der HDMI-Buchse auswahlen.

Bitstream, PCM, Aus*

Hinweise

• Wahlen Sie [Aus], um den Ton über die Lautsprecher auszugeben.
• Audio von Ihr iPod oder der Audiosignaleingabe an die DIGITAL IN-Buchsen (COAXIAL und OPTICAL) theses Gerätes können nicht von diesen Gerät an einen TV über das HDMI-Kabel ausgegeben werden.
• Um HD-Audio (wie beispiesweise Dolby TrueHD oder DTS-HD) über die HDMI-Buchse auszugeben, stellen Sie [Video Ausgabe] auf [HDMI Auto] oder higher als [HDMI 720p] ein (S. 37).

[DRC]

Sie können die DRC (Dynamic Range Compression) (S. 50) auf [Ein]/[Aus]/[Auto] einstellen. Ist die Option [Auto] ausgewählt, wird die DRC für eine Quelle mit DRC-Informationen im Dolby TrueHD-Format automatisch aktiviert. DRC sorgt davon, dass laute TONE, wie beispelsweise Explosionen, geschwächt und Geschäfts better verständlich werden. Dies ist nützlich, wenn Sie nachs Films anschauen.

Aus*, Ein, Auto

Lautsprechereinstellung

[Konfiguration]

Je nach den angeschlossenen Lautsprechnern konnen Sie die Ausgabe auf 5.1-Kanal-Surround festlegen.

1 Drücken Sie / zur Wahl des zu konfigurierenden Laufsprechers und drücken Sie dann ENTER.
2 Passen Sie die nachfolgenden Werte an. Beachten Sie, dass einige Elemente je nach dem ausgewählten Laufsprecher nicht angezeigt werden.

Grosse Bei einem Woofer-Abschnitt eines Lautsprechers von 16 cm oder höher, wahlen Sie [Gross]. Bei kleiner als 16 cm wahlen Sie [Klein].

Gross, Klein*

Passen Sie den Pegel des ausgewählten Lautsprechers an (Lautstärkepegel). -6 bis +6 dB (in Schritten von 0,5 dB)

Die Standardeinstellung ist 0 dB.

Verzögerung Passt die zeitliche Abstimmung für die Audioausgabe der einzelnen Lautsprecher separat an, so dass der Sound von den Lautsprechern zur selbst Zeit die Hörposition erreicht. 0,5 bis 10m (in Schritte von 0,5m )

Die Standardeinstellung ist 3m

Deaktivieren Wenn der ausgewählte Laufsprecher nicht verwendet wird, wahlen Sie [Ja].

Ja, Nein*

3 Drücken Sie RETURN, um zurück zur Lautspracherauswahl zu gelangen.

[2 Kanal Downmix]

Sie können aus [Stereo] oder [Lt/Rt] die Downmix-Methode zu einem analogen 2-Kanal ausgehalten.

Stereo*, Lt/Rt

[Testton]

Sie können überprüfen, ob die Lautsprachereinstellung korrekt ist, indem Sie einen Testton ausgegeben.

[GröBe der Subwoofer]

Sie konnen für die große Ihres Subwoofer-Lautsprechers die Einstellungen [Klein] oder [Gross] auswahlen. Wenn der Durchmesser Ihres Subwoofer-Treibers 20 cm überschreitet oder wenn Sie den Eindruck haben, dass der Klang im niedrigen Frequenz- oder Bassbereich schwach ist, wahren Sie [Gross].

Klein*, Gross

Post-Prozess

[Upmix]

Sie können eine Mehrkanalisierung des 2-Kanal-Audiosignals durchführren (wirksam bei Laufsprecherausgabe). Wahlen Sie [Dolby PLII] oder [DTS NEO:6], um mehrere Kanäle zu verwenden. Sie können zwischen [Kino] oder [Musik] für [DTS NEO:6] auswahlen. Sie können auch [Movie] oder [Musik] wahren, wenn [Dolby PLII] ausgewählt ist.

Aus*, Dolby PLII, DTS NEO:6

Systeminformation

Software-Version und MAC-Adresse (S. 51) werden angezeigt.

Übersicht der Videoausgangsformate

Wenn [TV-System] auf [NTSC] eingestellt ist

	Auflösung	Composite	HDMI Auto	HDMI 480i/576i	HDMI 480p/576p	HDMI 720p	HDMI 1080i	HDMI 1080p
								24 Hz	Andere
HDMI	Wiedergabe BD	480p	Max.	480i	480p	720p 60 Hz	1080i 60 Hz	1080p 24 Hz	1080p 60 Hz
	Andere							1080p 60 Hz
VIDEO	Wiedergabe BD	480i	OFF	480i	480i	OFF
	Andere

Wenn [TV-System] auf [PAL] eingestellt ist

	Auflösung	Composite	HDMI Auto	HDMI 480i/576i	HDMI 480p/576p	HDMI 720p	HDMI 1080i	HDMI 1080p
								24 Hz	Andere
HDMI	Wiedergabe BD	576p	Max.	576i	576p	720p 50 Hz	1080i 50 Hz	1080p 24 Hz	1080p 50 Hz
	Andere							1080p 50 Hz
VIDEO	Wiedergabe BD	576i	OFF	576i	576i	OFF
	Andere

Wenn [TV-System] auf [Multi] eingestellt ist

Wenn [TV-System] auf [Multi] eingestellt ist, wird das Videosignal mit der gleichen Frequenz wie die Quelle ausgegeben. Informationen über die Frenzeinstellung des Fernsehers und die Auflösung des Ausgangsvideosignals finden Sie in den Tabellen oben.

Wird ein Menu, wie beispelsweise das SETUP-MENU, angezeigt, wird das Videosignal mit der gleichen Frequenz wie die Quelle ausgegeben.

Hinweise

. Max. bedetet, dass die Auflösung auf die maximal vom angeschlossenen Fernsehergerät unterstützt Auflösung eingerichtet ist.
- [HDMI 1080p 24Hz]-Einstellung ist deaktiviert, wenn die Ausgabeauflösung nicht [HDMI 1080p] ist.
- Über die VIDEO-Buchse werden keine Signale ausgegeben, wenn die Ausgabeauflösung auf [HDMI Auto], [HDMI 720p], [HDMI 1080i] oder [HDMI 1080p] eingestellt ist.
- Wenn [TV-System] auf [NTSC] eingestellt ist und die Videoquelle nicht 60Hz ist, wird das Video-Ausgangssignal in 60Hz konvertiert.
- Wenn [TV-System] auf [PAL] eingestellt ist und die Videoquelle nicht 50Hz ist, wird das Video-Ausgangssignal in 50Hz konvertiert.

SOFTWARE-UPGRADE

Manche der neuesten BD-Discs sind nicht abspielbar ohne Aktualisierung der Gerätesoftware. Wir empfehlen, dass Sie die Software these Geräts über das Software-Upgradeactualisieren, damit das Gerät mit der neuesten Software betrieben werden kann.

Ob ein Software-Upgrade verfügbar ist, erfolhen Sie auf der Seite:

http://download.yamaha.com/

Hinweis

Entfernen Sie nicht das USB-Speichergerät, versetzen Sie das Gerät nicht in den Bereitschaftsmodus und ziehen Sie weder Netzkabel noch LAN-Kabel, während das Software-Upgrade durchgeführt wird.

Aktualisierung der Software

1

Bereiten Sie sich auf das Software-Upgrade vor.
Bei Aktualisierung der Software über [Netzwerk]: Stellen Sie safer, dass das Gerät mit dem Netzwerk verbunden ist.

Bei Aktualisierung der Software über [USB]:

① Speichern Sie die Upgrade-Dateien im entsprechenden Ordner auf dem USB-Speichergerät. Weitere Einzelheiten finden Sie im Dokument, das mit den Upgrade-Dateien gefleiert wird.
② Schlieben Sie das USB-Speicherverat an. Fahren Sie mit Schritt 2 unten fort, wenn das Software-Upgrade automatisch gestartet wird, wenn der USB-Speicher angeschlossen wird.

2 Wahlen Sie die Upgrade-Methode aus und starten Sie das Upgrade über das SETUP-MENU.

① Drücken Sie SETUP, um das SETUP-MENU aufzurufen.
② Wahlen Sie [Allgemeine Einstellungen] [System] [Upgrade].
③ Wahlen Sie unter [USB]/[Netzwerk] das Element, auf dem die Upgrade-Dateien enthalten sind.

3

Starten Sie die Aktualisierung, indem Sie die Anweisungen auf dem Bildschirm befolgen.

STÖRUNGSSUCHE

Lesen Sie in der nachfolgenden Tabelle nach, wenn das Gerät nicht korrekt Funktioniert. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführ ist oder die nachfolgenden Instruktionen nicht halten, schalten Sie das Gerät aus,ziehen Sie den Netzstecker, und wenden Sie sich an den nachsten autorisierten Yamaha-Fachhändler oder Kundendienst.

Allgemeines

Problem	Ursache	Abhilfe	Seite
Keine Spannings-versorgung.		Drücken Sie auf der Vorderseite, um die Stromversorgung einzuschalten.	5
Dieses Gerät schaltet sich nicht ein oder wechseln nach dem Einsatzen sowie in den Bereitschafts-modus.Das Gerät Funktioniert nicht richtig.	Das Netzkabel ist nicht angeschlossen oder der Stecker ist nicht vollständig eingesteckt.	Schließen Sie das Netzkabel fest an.	16
	Dieses Gerät wurde einem starken externen Stromschlag (wie Blitzschlag oder starke statische Elektrizität) ausgesetzt.	Schalten Sie these Geserät in den Bereitschaftsmodus, ziehen Sie den Netzstecker, schreiben Sie diesen nach 30 Sekunden wieder an, und verwenden Sie danach das Gerät im Normalbetrieb.	—
	Das Gerät muss neu gestartet werden.	Halten Sie auf der Vorderseite für etwa fünf Sekunden gedrückt, um these Gerät neu zu starten. Um einen vollständigen Neustart durchzuführen, ziehen Sie das Netzkabel für 5 bis 10 Sekunden aus der Steckdose, schreiben Sie dann das Netzkabel wieder an die Steckdose an und schalten Sie das Gerät ein.	5
Die Disc kann nicht wiedergegeben werden.	Die Konfigurationshilfe wurde nicht durchgeführt.	Führten Sie die Konfigurationshilfe durch, wenn Sie das Gerät nach dem Kauf oder einem Upgrade zum ersten Mal einschalten.	17
Es ist kein Ton zu hören.	Es wurde keine geeignete Eingangsquelle gewählt.	Wählen Sie eine geeignete Eingangsquelle mit dem auf der Frontblende befindlichen INPUT-Schalter (oder einer der Eingangsauswahltasten auf der Fernbedienung).	5
	Die Laatsprecheranschlüsse sind nicht fest.	Schreiben Sie die Kabel fest an.	11
	Die Stummschaltfunktion ist aktiviert.	Deaktivieren Sie die Stummschaltungsfunktion.	7
	Die Lautstärke ist auf Minimum gestellt.	Erhöhen Sie die Lautstärke.	7
	Signale, die these Gerät nicht reproduzieren kann, werden von einer Quellenkomponente, wie zum Beispiel einer CD-ROM, eingespeist.	Geben Sie eine Signalquelle wieder, deren Signale vom Gerät reproduziert werden können.	3
	[HDMI Steuerung] auf [Aus] eingestellt.	Wenn Sie ein Fernsehgerät, das ARC (Audio Return Channel) unterstützen und these Gerät nur über ein HDMI-Kabel verbinden, setzen Sie [HDMI Steuerung] auf [Ein].	35
	Audiogeräte sind mit den DIGITAL IN-Buchsen des Gerätes verbunden.	Es ist keine spezielle Buchse für die digitale Audioausgabebuch am Gerät vorgesehen. Die über die DIGITAL IN-Buchsen ausgegebenen Audiosignale können nicht von thisem Gerät an den TV ausgegeben werden.	—
Über die Laatsprecher ist kein Ton zu hören.	[HDMI] ist für die Audioausgabe im SETUP-Menu ni nicht auf [Aus] eingestellt.	Setzen Sie [HDMI] auf [Aus].	39
Über einen bestimmen Kanal wird kein Sound oder nur sehr leise Töne ausgegeben.	Der Ausgabegel des Kanals ist zu niedrig.	Erhöhen Sie den Ausgabegel für diesen Kanal.	39
	Die Laatsprechereinstellung ist nicht korrekt.	Passen Sie die Laatsprecher durch die Einstellung [Konfiguration] unter [Laatsprechereinstellung] im SETUP-Menu an.	39
Kein Bild.	Fehlerhafte Kabelanschlüsse.	Vergewissern Sie sich, dass die Kabel korrekt angeschlossen sind.	13
		Stellen Sie sicher, dass das angeschlossene Fernseherigkeit auf den richtigen Eingang eingestellt ist.	13
		Schließen Sie das Gerät über die VIDEO-Buchse mit Hilfe des mitgelieferten Video-Cinchkabels an den Fernseher an. - Ist nach dem Anschluss an die VIDEO-Buchse immer noch kein Bild zu sehen,nehmen Sie die Disc aus dem Laufwerk und stoppen Sie die Wiedergabe. Halten Sie anschließend▶/■ und▲ auf der Vorderseite etwa 5 Sekunden lang gedrückt, um auf NTSC/PAL umzuschalten.	13
	Das Fernsehsystem ist nicht richtig eingestellt.	Halten Sie, während keine Disc eingelegt und die Wiedergabe gestoppt ist, die Tasten▶/■ und ▲an der Vorderseite gleichzeitig ungebärn 5 Sekunden lang gedrückt, um NTSC/PAL umzuschalten. Stellen Sie die Auflösung wieder ordnungsgemäß ein, wenn Sie die Verbindung über HDMI herstellen (S. 37).	-
Das Gerät schaltet sich plottlich ab.	Der Einschlaf-Timer ist eingestellt.	Dabei handelt es sich nicht um eine Fehlfunktion. Schalten Sie das Gerät ein und geben Sie die Quelle erneut wieder.	30
	[Automatische Abschaltung] ist auf [Ein] eingestellt.	Setzen Sie [Automatische Abschaltung] auf [Aus].	35
Der Ton wird nur auf einer Seite aus dem Lautsprecher ausgegeben.	Fehlerhafte Kabelanschlüsse.	Schließen Sie die Kabel korrekt an. Falls das Problem weiterhin besteht, sind möglicherweise die Kabel defekt.	11
Es treten Rauschinter-ferenzen von Digital- oder Radiofrequency-geräten auf.	Dieses Gerät befindet sich zu nah an Digital- oder Hochfrequenzgeräten.	Stellen Sie theseis Geserät weiter entfern von solchen Geräten auf.	-
Das Gerät erzeugt beim Wiedergabestart oder beim Einlagen einer Disc ein Schnappgeräusch.		Diese Geräutsche sind normale Betriebsgeräuse und kein Hinweis auf eine Störung.	-
Über den Subwoofer ist kein Ton zu hören.	Der Subwoofer ist nicht ordnungsgemäß angeschlossen.	Überprüften Sie, ob der Subwoofer ordnungsgemäß angeschlossen ist.	11
	Der Pegel des Subwoofer ist zu niedrig.	Erhöhen Sie den Pegel für den Subwoofer über SW (Subwoofer) +Taste.	7
Der Sound über den an die SUBWOOFER-Buchse für die Vorabausgabe angeschlossenen Subwoofer ist gestört.	Der Subwoofer-Ausgabepegel am Gerät ist zu hoch eingestellt.	Verringern Sie den Subwoofer-Ausgabepegel über die Taste SW (Subwoofer) -, verringn Sie dann den Subwoofer-Pegel über die Steuerung am Subwoofer selbst.	7
Die Systemeinstellungen ändern sich automaticisch.	Wenn [HDMI Steuerung] auf [Ein] eingestellt ist, werden durch die Bedienung des Fernsehergebnis (z. B. Umschalten der Kanäle usw.) die Systemeinstellungen geändert.	Setzen Sie [HDMI Steuerung] auf [Aus] oder stellen Sie das System erneut über seine Fernbedienung ein.	35
Die HDMI-Steuerfungtion faktioniert nicht ordnungsgemäß.	[HDMI Steuerung] ist auf [Aus] eingestellt.	Setzen Sie [HDMI Steuerung] auf [Ein].	35
	Die HDMI-Steuerfungtion ist beim Fernseherigkeit deaktiviert.	Schlagen Sie in der Bedienungsanleitung des Fernsehergebnis nach und überprüften Sie die Einstellung.	-
Die automaticische Lippensynchroni-sation ist nicht wirksam, auch wenn [Lip Sync] auf [Auto] eingestellt ist.	Das Fernseherigkeit unterstützt die automaticische Lippensynchronisation nicht.	Setzen Sie [Lip Sync] auf [Manuell] und passen Sie die Audioausgangeverzügerung dann manuell an.	38

Radioempfang

Problem	Ursache	Abhilfe	Seite
Der FM-Stereoempfang ist verausscht.	Die Antenna ist falsch angeschlossen.	Überprüften Sie die Antennenanschlüsse.	11
	Die Merkmale von FM-Stereosendungen verursachen these Problem, wenn der Sender zu welt entfernt oder der Antenneneingang schlecht ist.	Versuchen Sie die Verwendung einer hochwertigen FM-Richtanente.	—
		Schalten Sie in den monauralen Modus.	28
Der gewünschte Sender kann mit der automatischen Sendersuchmethode nicht abgestimmter werden.	Das Signal ist zu schwach.	Verwenden Sie eine hochwertige FM-Richtanente.	—
		Verwenden Sie die manuelle Sendersuchmethode.	28
Die Auswahr eines Speichersenders funktioniert nicht.	Der Senderspeicher wurde gelöscht.	Stellen Sie die Speichersender erneut ein.	28
Es treten Verzerrungen auf, und klarer Empfang ist auch mit einer gute FM-Anteune oder Außenantenne nicht möglich.	Es sind Mehrwegreflexionen oder andere Funkstörungen aufgetreten.	Ändern Sie die Höhe, Richtung oder Position der Antenne.	—

iPod

Hinweis
Bei Übertragungsfehlern ohne Statusmeldung im Display der Frontblende these Geräts prufen Sie die Verbindung zu Ihr iPod (siehe Seite 12).

Statusmeldung	Ursache	Abhilfe	Seite
READING	Dieses Gerät ist damit, den Anschluss des iPod zu erkennen.	Wenn die Meldung auch weiterhin im Frontblende-Display angezeigt wird und die Wiedergabe nicht startet, schließen Sie den iPod erneut an.	—
UNKNOWN	Es besteht ein Problem mit dem Signalweg zwischen dem iPod und thisem Gerät.	Schließen Sie den iPod erneut an.	12
	Der verwendete iPod wird nicht vom Gerät unterstützt.	Nur iPod classic, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS und iPhone 4 werden unterstützen.	12
	Die Software-Version des iPod ist nicht aktivell.	Aktualisieren Sie die Software-Version des iPod auf die neueste Version.	—
STOP	Die Wiedergabe beim iPod ist beendet. Es wurden z. B. alle Titel des ausgewählten Albums wiedergegeben.
NO iPod	Der iPod wurde vom Gerät getrennt.	Schließen Sie den iPod über ein USB-Kabel korrekt an das Gerät an.	12

Problem	Ursache	Abhilfe	Seite
Es ist kein Ton zu hochen.	Die Stromversorgung ist ausgeschaltet.	Schreiben Sie das Netzkabel richtig an.	12
	Die Software-Version des iPod wurde nichtactualisiert.	Laden Sie die neueste iTunes-Software herunter, um die Software-Version des iPod zuactualisieren.	—
	Der iPod befindet sich im Verbindungsaufbau mit dem Gerät.	Warten Sie einen Augenblick.	—
Es ist kein Ton zu horen.	Der iPod ist nicht richtig angeschlossen.	Schreiben Sie den iPod über ein USB-Kabel korrekt an das Gerät an.	12
Es erfolgt eine Tonausgabe des iPod, aber Sie können ihn nicht mit dem Gerät oder der Fernbedienung bedieren.
Der Ton des iPod ist nicht über das Fernsehgeber zu horen.	Über das HDMI-Kabel kann kein Ton vom iPod über das Gerät an das Fernsehgeber ausgegeben werden.	Verwenden Sie die Laufsprecher theses Geräts.	—
Das Gerät kann nicht per Fernbedienung bedient werden.	Der iPod wird von thisem Gerät nicht unterstützt.	Nur iPod classic, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS und iPhone 4 werden unterstützen.	12
	Der iPod ist nicht richtig angeschlossen.	Schreiben Sie den iPod über ein USB-Kabel korrekt an das Gerät an.	12
	Die Software-Version des iPod ist nicht aktuell.	Aktualisieren Sie die Software-Version des iPod auf die neueste Version. Wenn das Problem selbst bei Verwendung der neuesten Software-Version nicht gelöst werden kann, setzen Sie den iPod zurück.	—
Sie konnen das Gerät nicht über den iPod bedieren.	Der iPod ist nicht richtig angeschlossen.	Schreiben Sie den iPod über ein USB-Kabel korrekt an das Gerät an.	12
Die Wiedergabe-informationen werden nicht im Frontblende-Display angezeigt.	Der von Ihnen angeschlossene iPod ist nicht mit dem Display zur Anzeige der Wiedergabeinformationen kompatibel.	Nur iPod classic, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS und iPhone 4 werden unterstützen.	12
Der iPod wird nicht geladen.	Der iPod ist nicht richtig angeschlossen.	Schreiben Sie den iPod über ein USB-Kabel korrekt an das Gerät an.	12
	Der iPod wird von thisem Gerät nicht unterstützt.	Nur iPod classic, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS und iPhone 4 werden unterstützt.	12

USB

Hinweis

Bei Übertragungsfehlern ohne Statusmeldung im Display der Frontblende these Geräts prufen Sie die Verbindung zum USB-Gerät (siehe Seite 15).

Statusmeldung	Ursache	Abhilfe	Seite
USB ERROR	Das angeschlossene USB-Gerät kann über diesen Gerät nicht abgespielt werden.	Trennen Sie das USB-Gerät. Wahlen Sie eine andere Eingangsquelle als USB aus und schalten Sie dann wieder auf USB als Eingangsquelle zurück.	15
	Das USB-Gerät ist nicht grenade angeschlossen.	Schließen Sie dann das abspielbare USB-Gerät erneut an.

Problem	Ursache	Abhilfe	Seite
Die Datei auf dem USB-Gerät kann nicht wiedergegeben werden.	Das USB-Gerät wird nicht erkannt.	Schreiben Sie das USB-Gerät erneut an.	15
		Schreiben Sie ein Netzeil an, sofern es mit dem Gerät gefeliefert wurde.	—
	Fehlerhafter Anschluss des USB-Geräts.	Schreiben Sie das USB-Gerät erneut an.	15
	Das Dateifornat ist nicht mit thisem Gerät kompatibel.	Ersetzen Sie die Datei durch eine korrekt gespeicherte Datei, die mit thisem Gerät abgespielt werden kann.	3
	Wenn die oben aufgeführten Abhilfemaßnahmen nicht zur Lösung des Problems führen, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden.	Versuchen Sie ein anderes USB-Gerät.	—

Disc-Wiedergabe

Allgemeines

Problem	Ursache	Abhilfe	Seite
Kein Ton oder verzerrter Ton.	Die Abstrakte einer Audio- oder Videodatei ist möglicherweise nicht mit diesen Gerät kompatibel.	Prüfen Sie, ob Abstrakte und Bit-Rate einer Audio- oder Videodatei mit diesen Gerät kompatibel sind.	3
		Je nach Zustand der Audioaufzeichnung, z. B. wenn ein anderer Ton als ein Audiosignal oder ein nicht standardgemäßes Audiosignal als Audioinhalt aufgezeichnet ist, erfolgt u. U. keine Tonausgabe.	3
		Bei Standbild- und Zeitlupenwiedergabe sowie beim Vor- und Rücklauf erfolgt keine Tonausdige.	—
Disc-Wiedergabe startet nicht.	Die Disc ist nicht finalisiert.	Die CD-R/RW, DVD+R/RW/R DL und DVD-R/RW/R DL müssen jeweils finalisiert sein.	3
	Die Disc ist falsch herum eingelegt.	Entnehmen Sie die Disc und legen Sie sie dann mit der beschrifteten Seite nach oben wieder ein.	—
	Die Disc ist defekt.	Probieren Sie die Wiedergabe einer anderen Disc. Wenn das gleiche Problem nicht mehr auftritt, ist die abzuspielende Disc defekt.	—
	Das Dateifornat ist nicht mit diesen Gerät kompatibel.	Überprüften Sie, ob das Dateifornat mit diesen Gerät kompatibel ist.	3
Einige Tastenfunktionen sind nicht verfügbar.	Die im Gerät eingelegte Disc ist nicht kompatibel.	Verwenden Sie eine vom Gerät Unterstützung Disc.	3
Die Wiedergabe startet nicht unmittelbar nach Drücken von ▶/■ am Gerät oder von ▶ auf der Fernbedienung.	Die Disc ist verschmutzt.	Entnehmen Sie die Disc und wischen Sie sie ab.	4
	Die im Gerät eingelefte Disc ist nicht kompatibel.	Verwenden Sie eine vom Gerät Unterstützung Disc.	3
	Wenn das Gerät von einem kalten an einen warmen Ort gebracht wird, hat sich Kondensation auf dem Disc-Laser gebildet.	Warten Sie ein oder zwei Stunden, bis sich die Temperatur des Geräts an die Raumtemperatur angeglichen hat, und versuchen Sie es dann erneut.	—
[No Disc] wird im Display angezeigt, bzwohl sich eine Disc in der Disclade befindet.	Die im Gerät eingelefte Disc ist nicht kompatibel.	Verwenden Sie eine vom Gerät Unterstützung Disc.	3
	Die Disc ist verschmutzt.	Entnehmen Sie die Disc und wischen Sie sie ab.	4
	Die Disc ist falsch herum eingelegt.	Entnehmen Sie die Disc und legen Sie sie dann mit der beschrifteten Seite nach oben wieder ein.	—
Ton wird nicht ausgegeben oder die Bilder werden nicht einwandfrei wiedergegeben.	Die Disc ist urheberrechtlich geschützt.	Bei manchen Discks, die mit kopiergeschütztem Material bespielt sind, ist eventuell keine Tonausgabe oder einwandfrei Bildwiedergabe möglich.	—

■ Bild

Problem	Ursache	Abhilfe	Seite
Bildschirm blockiert und die Bedienungstaten sind wirkungslös.		Drücken Sie und starten Sie dann erneut die Wiedergabe.	—
	Das Gerät muss neu gestartet werden.	Schalten Sie die Stromversorgung aus und wieder ein.	—
		Halten Sie auf der Vorderseite für etwa fünf Sekunden gedrück, um diesen Gerät neu zu starten.	—
Das Video wird nicht in der gewünschten Auflüssung wiedergegeben.	Die Auflösung ist falsch eingestellt.	Stellen Sie die gewünschte Auflösung ein.	37
Breitbild-Video erscheint vertikal geheht, oder schwarze Balken erscheinen am oberen und unteren Bildrand. Video mit 4:3-Format erscheint horizontal geheht.	Das Bildseitenverhältnis des Fernsehgeräts ist falsch eingestellt.	Ändern Sie das Bildseitenverhältnis Ihr's Fernsehers.	37
Rechteckrauschen (Mosaic) erscheint auf dem Bildschirm.		Bei Szenen, diechnelle Bewegungen enthalten, konnen aufgrund der Eigenschaften des digitalen Bildkomprimierungsverfahrens mosaikartige Stücke im Bild auffällig werden.	—
Das Wiedergabebild kann gestört sein, wenn DVD- Videomaterial auf einem Videokorder aufgezeichnet oder über einen Videokorder wiedergegeben wird.	Die Disc ist urheberrechtlich geschützt.	Dieses Gerät ist mit dem analogen Kopierschutzsystem kompatibel. Manche Disca enthalten ein Kopierschutzsignal. Falls Sie versuchen, eine solche Disc über einen Videokorder wiederzugeben oder auf einem Videokorder aufzuzeichnen und wiederzugeben, verhindert der Kopierschutz eine normale Wiedergabe.	—

Fernbedienung

Problem	Ursache	Abhilfe	Seite
Die Fernbedienung arbeitet oder funktioniert nicht richtig.	Die Fernbedienung wird außerhalb der Reichweite betätig.	Informationen zur Funktionsreichweite der Fernbedienung finden Sie unter „Verwendung der Fernbedienung“.	10
	Der Fernbedienungssensor an thisem Gerät ist direktem Sonnen- oder Kunstlicht ausgesetzt.	Ändern Sie die Beleuchtung oder die Ausrichtung des Geräts.	—
	Die Batterie ist erschöft.	Erneumann Sie die Batterie.	10
	Es befinden sich Hindernisse zwischen dem Sensor这点es Geräts und der Fernbedienung.	Entfernen Sie die Hindernisse.	—

Netzwerk

Problem	Ursache	Abhilfe	Seite
Internet-Verbindung nicht herstellbar.	Fehlerhafte Kabelanschlüsse.	Schließen Sie das Netzwerkkel correct an.	15
	Das angeschlossene Gerät ist ausgeschaltet.	Schalten Sie das angeschlossene Gerät, wie beispielsweise einen Breitband-Router oder ein Modem, ein.	—
	Die Verbindungen des Breitband-Routers und/oder des Modems sind fehlerhaft.	Schließen Sie den Breitband-Router und/oder das Modem korrekt an.	—
	Die Netzwerkeinstellung ist fehlerhaft.	Richten Sie die richtig Parameter in der Netzwerkeinstellung ein. Schlagen Sie unter „Netzwerk“ nach.	36

STÖRUNGSSUCHE

Problem	Ursache	Abhilfe	Seite
Ein Herunterladen von BD-Live-Inhalten ist nicht möglich.	Fehlerhafte Kabelanschlüsse.	Schließen Sie das Netzwerkkabel richtig an.	15
	Fehlerhafter Anschluss des USB-Geräts.	Schließen Sie das USB-Speichererät ordnungsgemäß an. Prüfen Sie, ob das USB-Speichererät an den USB-Anschluss des Geräts angeschlossen ist.	15
	Die BD-Disc unterstützt kein BD-Live.	Prüfen Sie, ob die BD-Disc BD-Live unterstützen.	—
	Die Netzwerkeinstellung ist fehlerhaft.	Prüfen Sie die Einstellung für [Internet Verbindung].	36
	Das USB-Speichererät ist nicht kompatibel.	Schließen Sie das für FAT16 oder FAT32 formatierte USB-Speichererät an.	15
	Auf dem USB-Speichererät ist nicht ausreichend freier Speicher verfügbar.	Es wird empfehlen, ein USB-Speichererät mit einem Mindestdspeicherplatz von 2 GB anzuschreiben. Formatieren Sie das USB-Speichererät, wenn nicht genugend Speicherplatzvorhanden sein sollente.	35
		Sehen Sie in der mitgelieferte Bedienungsanleitung der Disc nach oder Fragen Sie den Hersteller.	—
Der DLNA-Server wird nicht erkannt.	Fehlerhafte Kabelanschlüsse.	Schließen Sie das Netzwerkkabel richtig an.	15
	Das angeschlossene Gerät ist ausgeschaltet.	Schalten Sie das angeschlossene Gerät, wie beispisseweise einen Breitband-Router oder den Server, ein.	—
	Der Zugangspunkt des Geräts und des Servers sind nicht identisch.	Bestätigen Sie, dass Gerät und Server mit dem gleichen Zugangspunkt verbunden sind.	—
	Die Netzwerkeinstellung ist fehlerhaft.	Richten Sie die richtigen Parameter in der Netzwerkeinstellung ein. Schlagen Sie unter „Netzwerk“ nach.	36
	Der DLNA-Server lässt these Gerät nicht zu.	Je nach DLNA-Server muss these Gerät vom Server zugelassen werden.	—
Eine Wiedergabe der Datei auf dem Heimnetzwerkserver ist nicht möglich.	Die Datei wird von thisem Gerät nicht Unterstützung.	Stellen Sie safer, dass die Datei abspielbar ist.	3
	Die DLNA-Einstellung ist fehlerhaft.	Prüfen Sie die Einstellungen des DLNA-Servers.	36
		Die Wiedergabe und Bedienungsqualität konnen vom Zustand des Heimnetzwerkes beeinträchtigt werden.	—

Meldungen auf dem Bildschirm

Die folgenden Meldungen erscheinen auf dem Fernsehschirm, falls die Disc, die Sie abspielen wollen, ungeeignet ist oder eine falsche Bedienung erfolgt.

Fehlermeldung	Ursache	Abhilfe	Seite
Nicht understands Format	Die Datei wird von thisem Gerät nicht Unterstützung.	Schlagen Sie unter „Mit diesen GerätCompatible discs/Dateien“ nach.	3
Falscher Regionalcode!	Die Disc hat einen inkompatiblen Regionalcode.	Schlagen Sie unter „Informationen zu den Regionalcodes“ nach.	3
Netzwerkfehler.	Das Gerät kann nicht mit dem Netzwerk verbunden werden.	Prüfen Sie die Verbindung und die Netzwerkeinstellung.	1536
Netzwerk ist OK, Proxyfehler.	Das Gerät kann nicht mit dem Proxy-Server verbunden werden.	Schlagen Sie unter „[Proxy-Einstellung]“ nach.	36
BD-Live Verbindung im Setup nicht aktiviert.	Die BD-Live-Verbindung ist nicht zulässig.	Schlagen Sie unter „[BD-Live-Verbindung]“ nach.	36
Keine gültige Aktualisierungsdatei gefunden!	Die Upgrade-Datei wurde nicht gefunden.	Prüfen Sie, ob sich die Upgrade-Datei im wichtigen Ordner befindet.	—
Upgrade konnte nicht ausgeführrt werden.	Das Upgrade ist fehlgeschlagen.	Prüfen Sie, ob die Upgrade-Datei beschädigt oder unlesbar ist.	—

Andere

Problem	Ursache	Abhilfe	Seite
Das Password wurde vergessen.		Halten Sie, während keine Disc eingesetzt und die Wiedergabe gestoppt ist, die Tasten ◆ und ◆ an der Vorderseite gleichzeitig 5 Sekunden lang gedrück, um alle Sicherheitseinstellungen (S. 36) desses Geräts auf ihre Standardeinstellungen zurückzusetzen. Nachdem sich die Stromversorgung automatisch abgeschaltet hat, drücken Sie ◆, um sie wieder einzuschalten.	—

GLOSSAR

AVCHD

AVCHD ist ein neues Format (Standard) für HD-Camcorder zur Aufzeichnung und Wiedergabe von hochauflosenden Videobildern.

BD-LiveTM

BD-Live ist ein BD-Standard, der eine Netzwerkverbindung nutzt und dem Gerät erhögt, online zu gehen, um Werbevideos und andere Daten herunterzuladen.

BDMV

BDMV (Blu-ray Disc Movie, BD-MV) bezeichnet eines der für BD-ROM verwendeten Anwendungsformate und ist in den Blu-ray Disc-Spezifikationen enthalten. BDMV ist ein Aufnahmeformat, das DVD-Video bei der DVD-Spezifikation entspricht.

Blu-ray 3DTM

Blu-ray 3D erlaubt Ihnen das Abspielen hochauflosender 3D-Bilder.

BONUSVIEWTM

Über BONUSVIEW-kompatible Discs können Sie gleichzeitig einen Video-Unterkanal für zwei Bildschirme, einen Audio-Unterkanal und Untertitel genießen. Innerhalb des Hauptbildschirms wird während der Wiedergabe (Bild in Bild) ein kleiner Bildschirm eingebrendet.

Closed Caption (geschlossene Untertitel)

Closed Captions (geschlossene Untertitel) sind eine Art Untertitel. Der Unterschied zwischen Untertiteln und Captions liegt darüber, dass Untertitel für hörende Menschen sind und Captions für Hörgeschädigte. Untertitel zeigen salten alle Toninformationen. Captions zeigen beispisseweise auch Toneffekte (z. B., Das Telefon klingelt" und „Schnittle"). Bei Untertiteln ist dies nicht der Fall. Bevor Sie diese Einstellung auswahlen, stellen Sie safer, dass auf der Disc Closed Captions (geschlossene Untertitel) enthalten sind.

Farbraum

Farbraum ist ein Farbbereich, der dargestellt werden kann. RGB ist ein Farbraum, der auf dem RGB-Farbmodell (Rot, Grün und Blau) basiert und üblicherweise für Computermonitore zum Einsatz kommt. YCbCr ist ein Farbraum, der auf einem Luminanzsignal (Y) und zwei Farbunterschiedssignalen (Cb und Cr) basiert.

Deep Color

Deep Color bezieht sich auf den Einsatz
unterschiedlicher Farbtafeln in der Anzeige, ab
den 24-Bit-Tiefen früherer Versionen der HDMI-Spezifikation. Das Extra-Bit Tiefe ermöglich HDTV's und anderen Anzeigen,statt Millionen Farben
Milliarden anzuzeigen und Farbbänder auf dem
Bildschirm für sanfte Tonübergänge und gleichmäßige Abstufungen zwischen den Farben zu eliminieren.
Durch das erhöhte Kontrastverhältnis konnen sehr viel mehr Grauschattierungen zwischen Schwarz und Weiß dargestellt werden. Darüber hinaus erhöht Deep Color die Anzahl der verfügbaren Farben innerhalb der durch die RGB- oder YCbCr-Farbräume festgelegten Grenzen.

Dolby Digital

Ein von Dolby Laboratories Inc. entwickeltes Soundsystem, das der Audioausgabe das Ambiente eines Kinos verleiht, wenn das Gerät an einen Dolby Digital-Prozessor oder -Verträker angeschlossen wird.

Dolby Digital Plus

Ein zur Erweiterung von Dolby Digital entwickeltes Soundsystem. Diese Tonkodiertechnologie unterstützt 7.1-Mehrkanal-Surround-Sound.

Dolby TrueHD

Dolby TrueHD ist eine verlustfreie Kodierungstechnologie, die bis zu 8-Kanal-Surround-Sound für die nachste Generation der optischen Discs unterstützt. Der reproduzierte Sound ist Bit für Bit eine getreue Abbildung des Originaltons.

DRC (Dynamic Range Control)

DRC ermöglich die Einstellung des Bereichs zwischen dem lausten und dem leisesten Ton (Dynamikbereich) für Wiedergabe mit durchschnittlicher Lautstärke. Verwenden Sie diese Einstellung, wenn die Dialoge schlecht hörbar sind oder wenn die Wiedergabe die Nachbarn stören konnte (z. B. nachts).

DTS

Hierbei handelt es sich um ein von DTS, Inc. für den Einsatz in Kinos entwickeltes digitales Soundsystem.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio ist eine neue Technologie, die für die{nachste Generation optischer Disc-Formate mit hoher Auflösung entwickelt wurde.

HDMI

HDMI (High-Definition Multimedia Interface) ist eine Schnittstelle, die sowohl Video als auch Audio über einen einzigen digitalen Anschluss unterstützen. Die HDMI-Schnittstelle übertragt Videosignale mit Standard- oder hoher Auflosung sowie Mehrkanal-Audiosignale in digitaler Form ohne Signalverschlechterung an AV-Geräte wie ein HDMI-taugliches Fernsehgeberat.

Letterbox (LB 4:3)

Bildschirmformat mit schwarzen Balken am oberen und unteren Bildrand, um die Wiedergabe von BreitbartSoftware (16:9) auf einem angeschlossenen Fernsehgerät mit Format 4:3 zu erfolglichen.

Linearer PCM-Ton

Linearer PCM-Ton ist ein bei einer Audio-CD und manchen DVD- und Blu-ray-Discs verwendetes Signalaufzeinungsformat. Der Ton auf der Audio-CD wird mit 44,1 kHz/16 Bit aufgenommen. (Auf DVD-Discs erfolgt die Tonaufnahme zwischen 48 kHz mit 16 Bit und 96 kHz mit 24 Bit und auf BD-Discs mit 48 kHz mit 16 Bit und 192 kHz mit 24 Bit.)

Lip Sync

Lip Sync steht für Lippensynchronisierung. Dieser Begriff bezieht sich sowohl auf das Problem als auch auf die Möglichkeit der Aufrechterhaltung der Synchronizität zwischen Audio- und Videosignalen während der Nachbearbeitung und Übertragung. Wahrend die Audio- und Videolatenz komplexe Anpassungen durch den Benutzer erfordert, beinhaltet die HDMI eine automatische Audi-und Videosynchronisierung, über die Geräte ohne Benutzereinwirkung automatisch und bereits eine Synchronisierung durchführten können.

Mac-Adresse

Die Mac-Adresse ist ein eindeutiger Wert, der einem Netzwerkgerät zu Identifikationszwecken zugeordnet wird.

Pan Scan (PS 4:3)

Ein Bildschirmformat, das die Seiten des Bilds abschreiben, um die Wiedergabe von Breitbart-Software (16:9) auf einem angeschlossenen Fernsehgerät des Formats 4:3 zu erhögbaren.

Untertitel

Dies sind die auf DVD-Discs aufgezeichneten Textzeilen, die am unteren Bildrand erschreiben und den Dialog übersetzen oder schriftlich anziegen. Bei denen DVD- und BD-Discs sind Untertitel verfügbar.

Top-Menu

Bei einer BD-/DVD-Video-Disc ist dies das Menu zum Wahlen von Punkten, wie beispelsweise das wiederzugebende Kapitel oder die Untertitelsprache. Bei manchen DVD-Videoos wird das Top-MENU auch als „Titelmenu" bezeichnet.

x.v.Color

x.v.Color reproduziert eine erweiterte Farbpalette und kann fast sümmtliche Farben darstellen, die vom menschlichen Auge erfassbar sind.

TECHNISCHE DATEN

PLAYER-BEREICH

iPod/iPhone

• Unterstützte iPod/iPhone............ iPod classic-Geräte, iPod nano (2., 3., 4., 5. und 6. Generation), iPod touch (1., 2., 3. und 4. Generation), iPhone, iPhone 3G/3GS, iPhone 4

Disc- und Dateiformate

• Informationen zu den Unterstützungen Disc- und Dateiformaten finden Sie auf Seite 3.

AUX

Eingangsbuchse AUX.RCA PORTABLE. Stereo L/R: 3,5 mm Stereo-Mini

VERSTÄRKER-BEREICH

Maximale Ausgangsleistung Vorderseite L/R....80 W pro Kanal (1 kHz, 10% Klirrfaktor, 6 Ω) Mitte..... 80 W (1 kHz, 10% Klirrfaktor, 6 Ω) Surround L/R....80 W pro Kanal (1 kHz, 10% Klirrfaktor, 6 Ω) Subwoofer. 100 W (100 Hz, 10% Klirrfaktor, 4 Ω)

Eingangsempfindlichkeit/Eingangsimpedanz AUX. 200 mV/47 kΩ PORTABLE. 100 mV/47 kΩ

Gesamtklirrfactor AUX 1 kHz/10 W .05%

TUNER-BEREICH

Einstellbereich [Modell für Kanada] 87,5 bis 107,9 MHz [Andere Modelle] 87,50 bis 108,00 MHz

EINGANG/AUSGANG

HDMI-Ausgang.. Typ-A-Buchse × 1 480i/576i, 480p/576p, 720p, 1080i, 1080p / 24Hz , Deep Color, x.v.Color, 3D, Unterstutzung fur ARC (Audio Return Channel)
Videoausgang. 1 Vp-p (75 Ω)
- Digitaler Eingang. Optisch × 1 , Koaxial × 1 Unterstütztes Format: LPCM 2 Kanäle (bis zu 48KHz ), Dolby Digital, DTS
- USB............Typ-A-Buchse × 2
- Ethernet 100 BASE-TX
- Sonstige Ausgabegeräte............Fernbedienung IN/OUT × 1 (nur Modelle fur den Vertrieb in den USA und Kanada)

ALLGEMEINES

• Netzspannung/-frequenz [Modelle für den Vertrieb in den USA und Kanada] 120 V Wechselspannung, 60 Hz [Modelle für den Vertrieb in Europa] 220 - 240 V Wechselspannung, 50/60 Hz [Modelle für den Vertrieb in Asien] 220 - 240 V Wechselspannung, 50/60 Hz [Modelle für den Vertrieb in China] 220 V Wechselspannung, 50 Hz [Modelle für den Vertrieb in Russland] 220 - 240 V Wechselspannung, 50 Hz
  Leistungsaufnahme 72 W
• Leistungsaufnahme im Bereitschaftsmodus.....0,5 W oder weniger
• Abmessungen (B × H × T, einschließlich vorstehender Teile) 435 × 80 × 362 mm
  Gewicht 4,5 kg

Änderungen der technischen Daten ohne Vorankündigung vorbehalten.

■ Urheberrecht

• iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen der Apple Inc., eingetragen in den USA und anderen Ländern.

,Made for iPod" und ,Made for iPhone" bedeuten, dass ein auf den iPod bzw. das iPhone ausgelegtes elektronisches Anschlusszubehör entwickelt und vom Entwickler zertifiziert wurde, um den Apple-Standards zu entsprechen.

Apple haftet nicht für den Betrieb these Geserbs bzw. für die Einhaltung von Sicherheitsstandards und gesetzlichen Vorschriften. Beachten Sieitte, dass sich die Verwendung these Zubehörs mit dem iPod oder iPhone auf die Drahtlosleistung auswirken kann.

• Audiovisuelles Material kann urheberrechtlich geschützt sein undarf eventuell ohne Genehmigung des Eigentümers der Urheberrechte nicht aufgenommen werden. Beziehen Sie sich auf die entsprechenden nationalen Gesetze.
• Dieses Produkt enthalt Urheberrechtsschutztechnologie, die durch bestimmte US-Patente und andere geistige Eigentumsrechte geschützt ist. Die Verwendung dieser Kopierschutztechnologie muss durch Rovi Corporation autorisiert werden und ist für die Verwendung zu Hause und bei anderen eingeschränkten Aufführungen ausgelegt, wenn nicht durch Rovi Corporation anders autorisiert. Reverse Engineering und Disassemblingierung sind verboten.
• Dieses Produkt unterliegt den Patentportfolio-Lizenzen für AVC und VC-1, laut welchen ein Benutzer für den persönlichen und nicht-kommerziellen Gebrauch dazu ernährigt ist, (i) Video im AVC-Standard und VC-1-Standard (.AVC/VC-1 Video") zu codieren und/oder (ii) AVC/VC-1-Video zu decodieren, die durch einen Benutzer für den persönlichen und nicht-kommerziellen Gebrauch codiert wurde und/oder von einem Anbieter erhalten wurden, welcher über eine Lizenz zum Anbieten von AVC/VC-1-Video verfügbar. Eine Lizenz für andere Zwecke wird weder erteilt noch impliziert. Zusätzliche Informationen konnen von MPEG LA, LLC erhalten werden. Siehe http://www.mpegl.com.
• Windows Media Player ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
  YouTube und das YouTube-Logo sind Markenzeichen der Google. Inc.
  DVD ist ein Markenzeichen von DVD Format/Logo Licensing Corporation.

• Hergestellt unter Lizensz von Dolby Laboratories. Dolby, Pro Logic und das Symbol double-D sind Markenzeichen von Dolby Laboratories.

DOLBY DIGITAL PLUS

DOLBY

• Hergestellt unter Lizensz unter den US-Patentnr.: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 sowie anderen in den USA und weltweit erteilen und angemeldeten Patenten. DTS-HD, das Symbol und DTS-HD und das Symbol zusammen sind eingetragene Markenzeichen und DTS-HD Master Audio | Essential ist ein Markenzeichen von DTS, Inc.. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.

• Blu-ray Disc^TM , Blu-ray™, Blu-ray 3D^TM , BD-Live™, BONUSVIEW™ und die Logos sind Markenzeichen der Blu-ray Disc Association.

BONUS VIEW

• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.

HOMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

x.v.Color" und das ,x.v.Color"-Logo sind Markenzeichen.

x.v.Color

• ,AVCHD“ und das „AVCHD“-Logo sind Markenzeichen der Panasonic Corporation und Sony Corporation.

AVCHD ™

• Java und alle Java-bezogenen Marken und Logos sind Markenzeichen bzw.eingetragene Markenzeichen von Sun Microsystems, Inc. in den Vereinigten Staaten und/oder anderen Ländern.

• DLNA und DLNA CERTIFIED sind Markenzeichen und/oder Dienstleistungszeichen der Digital Living Network Alliance.

dlna CERTIFIEDTM

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollen den benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sieitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien themselvesie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Mullentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien,CONTACTieren Sieitte ihre ortliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sieitte ihre ortlichen Behörden oder ihren Handler und Fragen Sie nach der sichgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.

Kompositvideokabel (1,5 m)

Nätkabel*4

Bild i Bild visas endast nar [Bild i Bild] har ställts in [På] (s. 36).

⑥ AUDIO IN (AUX)-uttag (s. 14):

⑧ NETWORK (LAN)-uttag (s. 15):

Anslut din hubb aller bredbandsrouter.

Visar bithastigkeit für ljud-/videosignalen.

Second Video BD: Aktiverar/avaktiverar PIP (s. 6).

Second Audio BD: Aktiverar/avaktiverar sekundär ljud.

Ins Sok

BD DVD CD VIDEO MUSIC: Hoppar 30 sekunder.

Ins Återuppspelning

BD DVD CD VIDEO MUSIC: Spelar upp
innehallet fran 10 sekunder innan igen.

Bildspel PHOTO: Visar hastigkeit für bildspelet.

Exempel: Soka till den angivna punkten

■ Använda Funktionen für BD-Live™

Stalla in HDMI-kontrollfunktionen

1 Slá på alla komponenter anslutna till TV:n med HDMI.

[Automatisch avständning]

Auto* Den har erheten justerar Lappsynk-funktionen automatisch.

Angäende format für videoutmatning

Hiermee kurz u de signaalbron selecteren.

⑫ VOLUME:
