BEDIENUNGSANLEITUNG JBY 93 BEURER

Beurer GmbH Söflinger Straße 218

• Babyphone bestehend aus Babyeinheit und Elterneinheit

• Armband für Elterneinheit

• 2 Steckernetzteile

• diese Gebrauchsanweisung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschie-

den haben. Unser Name steht für hochwertige und eingehend geprüfte

Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körper-

temperatur, Puls, Sanfte Therapie, Massage und Luft. Bitte lesen Sie diese

Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren

Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten

Mit freundlicher Empfehlung

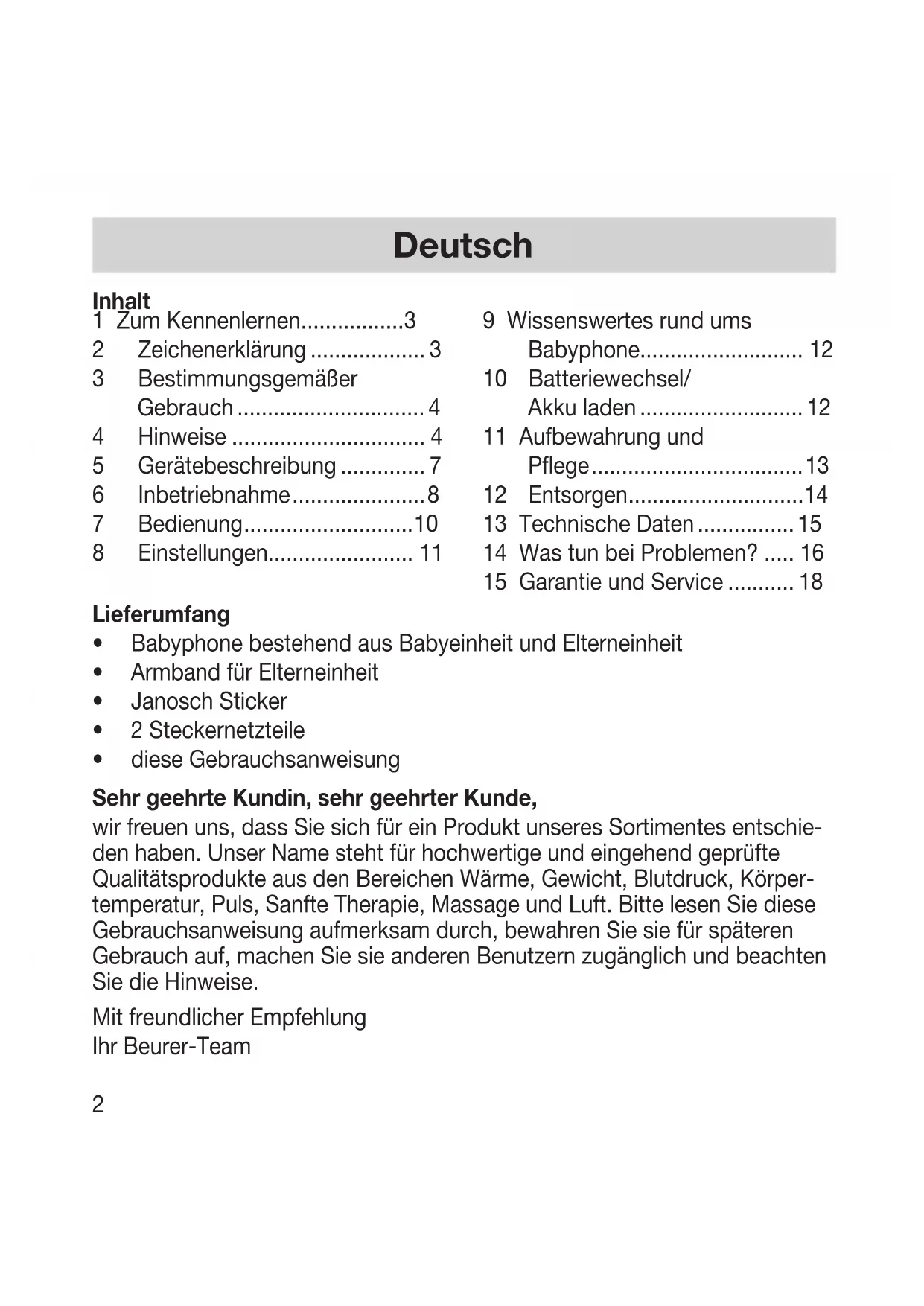

1 Zum Kennenlernen 3

2 Zeichenerklärung 3

3 Bestimmungsgemäßer

5 Gerätebeschreibung 7

9 Wissenswertes rund ums

13 Technische Daten 15

14 Was tun bei Problemen? 16

15 Garantie und Service 18

Funktionen des Babyphones

Dieses Babyphone ermöglicht Ihnen, Tätigkeiten in anderen Räumen bzw.

im Garten nachzugehen und währenddessen Ihr Baby zu überwachen.

Die FHSS-Technologie gewährleistet eine störungsfreie und abhörsichere

Das Gerät verfügt über folgende Funktionen:

• 2-Wege-Kommunikation

• Mobilteilsuche - Paging-Funktion

• Lautstärkenregulierung bei der Eltern- und der Babyeinheit

• Reichweite 250 m bei freier Sicht

• Warnung bei Überschreiten der Reichweite oder Störungen in der

Folgende Symbole werden in der Gebrauchsanweisung verwendet.

Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren

Achtung Sicherheitshinweis auf mögliche Schäden am Gerät/

Hinweis Hinweis auf wichtige Informationen4

3 Bestimmungsgemäßer Gebrauch

• Verwenden Sie das Gerät nur zum Überwachen Ihres Babys, wenn Sie

Ihr Baby nicht direkt beaufsichtigen können. Es ist kein Ersatz für Ihre

persönliche verantwortungsvolle Aufsicht!

• Das Gerät ist nur für den Einsatz im häuslichen/privaten Umfeld be-

stimmt, nicht im gewerblichen Bereich.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich

Kinder) mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän-

dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Jeder unsachgemäße Gebrauch kann gefährlich sein.

• Platzieren Sie das Gerät und die Zuleitung nie in Reichweite

des Kindes. Durch die Zuleitung kann es zu Strangulation

und Verletzungen des Kindes kommen.

• Halten Sie Kleinteile außerhalb der Reichweite von Kindern

• Halten Sie Kinder vom Verpackungsmaterial fern

(Erstickungsgefahr).

• Stellen Sie die Babyeinheit niemals in das Kinderbett oder in

Reichweite Ihres Kindes.5

• Platzieren Sie die Babyeinheit in einer Entfernung von 1,5 m

zu Ihrem Baby, um eine mögliche Elektrosmog-Belastung und

eine Geräuschstörung zu minimieren.

• Achten Sie darauf, dass Kabel nicht in Reichweite Ihres Kindes

sind (Stromschlaggefahr).

• Überzeugen Sie sich vor dem Einsatz der Geräte von deren

einwandfreiem Funktionieren und davon, dass die Geräte bei

Batteriebetrieb mit ausreichend geladenen Batterien versehen

• Verwenden Sie nur die im Lieferumfang enthaltenen Netzteile

(Brand-, Stromschlaggefahr).

• Der minimale Abstand zwischen der Elterneinheit von JBY 93

(20dBm) und dem Kopf bzw. Körper des Verwenders muss

mindestens 0,025m betragen.

• Die Batterien / Akkus dürfen nicht starker Hitze wie Sonne,

Feuer oder ähnlichem ausgesetzt werden.

Achtung: Um Schäden am Gerät zu vermeiden, beachten Sie

• Tauchen Sie die Geräte niemals in Wasser. Spülen Sie sie

niemals unter fließendem Wasser ab.

• Benutzen Sie die Geräte niemals in feuchter Umgebung.

• Ziehen Sie das Steckernetzteil nicht am Kabel aus der

• Trennen Sie das Steckernetzteil vom Netz, wenn das Gerät

nicht in Gebrauch ist.

• Das Gerät und das Steckernetzteil dürfen nicht mit heißen

Oberflächen oder scharfkantigen Gegenständen in Berührung

• Verwenden Sie keine Zusatzteile, die nicht vom Hersteller emp-

fohlen bzw. als Zubehör angeboten werden.

Hinweise zum Umgang mit Batterien

• Batterien können bei Verschlucken lebensgefährlich sein.

Bewahren Sie Batterien für Kleinkinder unerreichbar auf. Wurde

eine Batterie verschluckt, nehmen Sie sofort medizinische Hilfe

• Batterien dürfen nicht geladen oder mit anderen Mitteln reak-

tiviert, nicht auseinandergenommen, in Feuer geworfen oder

kurzgeschlossen werden.

• Batterien können Giftstoe enthalten, die die Gesundheit und die

Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbe-

dingt entsprechend der geltenden gesetzlichen Bestimmungen.

Werfen Sie die Batterien niemals in den normalen Hausmüll.

• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.

• Auslaufende Batterien können Beschädigungen am Gerät

verursachen. Wenn Sie das Gerät längere Zeit nicht benutzen,

nehmen Sie die Batterien aus dem Batteriefach.

• Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschu-

he an und reinigen Sie das Batteriefach mit einem trockenen

• Reparaturen dürfen nur vom Kundendienst oder autorisierten

Händler durchgeführt werden. Sie selbst dürfen das Gerät

keinesfalls önen oder reparieren, da sonst eine einwandfreie

Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten

erlischt die Garantie.

• Sollten Sie noch Fragen zur Anwendung unserer Geräte

haben, so wenden Sie sich bitte an Ihren Händler oder an den

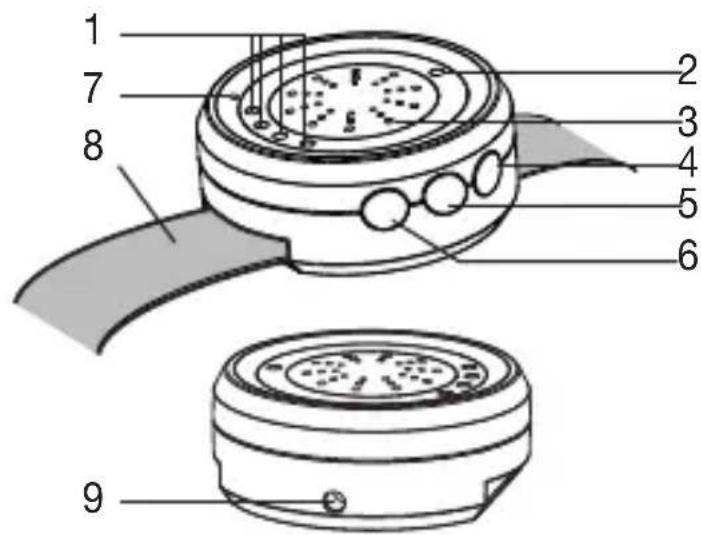

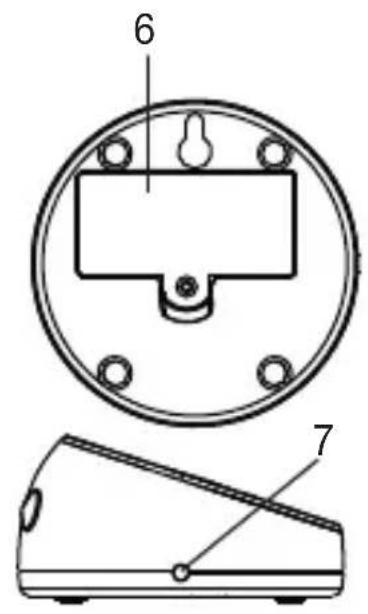

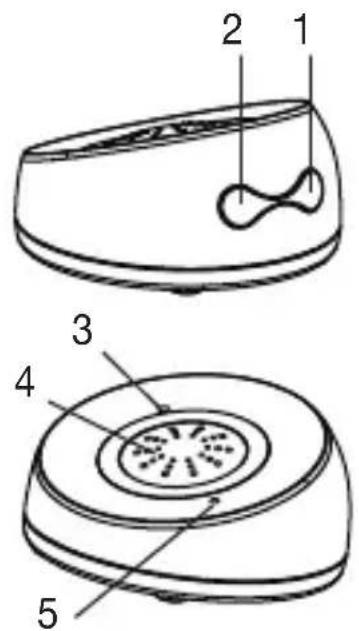

5 Gerätebeschreibung

Sie können die Babyeinheit mit Batterien oder mit dem mitgelieferten

Betrieb mit Batterien

1. Lösen Sie die Schraube im Batteriefachdeckel und ziehen Sie diesen ab.

2. Legen Sie zwei hochwertige Batterien 1,5 V, Typ AAA gemäß der Polung

3. Schließen Sie den Batteriefachdeckel und schrauben Sie ihn wieder zu.

Das Verschrauben dient der Sicherheit Ihres Kindes.

Während des Ladevorgangs blinkt die Power-LED rot. Sobald der

Akku vollgeladen ist, leuchtet sie rot. Bitte beachten Sie, dass nur

Akkus des folgenden Typs im Gerät geladen werden kann.

Betrieb mit Netzteil

Schließen Sie die Babyeinheit mit dem Steckernetzteil an eine Steckdose an.

Betrieb mit Akku - Ladevorgang

Der Akku muss vor erstmaliger netzunabhängiger Benutzung des Gerätes

mindestens 10 Stunden aufgeladen werden, währenddessen können Sie

das Gerät bereits betreiben. Während des Ladevorgangs blinkt die Power-

LED rot. Sobald der Akku vollgeladen ist, leuchtet sie rot.

Wird die Babyeinheit netzunabhängig genutzt, beginnt bei niedrigem Batterie-

ladezustand die Power-LED zu flimmern. Zudem ertönt bei der Elterneinheit

alle 4 Sekunden ein Piepton als Warnhinweis.

Bei niedrigem Akkuladezustand der Elterneinheit blinkt deren Power-LED und

es ertönt alle 4 Sekunden ein Piepton. Werden die Geräte nicht an eine Steck-

dose angeschlossen, schalten sie sich automatisch nach kurzer Zeit aus.

Wenn die Geräte mit Netzteil betrieben werden und es zu einem Stromausfall

kommt, wechselt die Elterneinheit in den Akku-Betrieb. Hierbei ist die Stand-

by-Zeit abhängig vom Ladezustand des Akkus.

Wurden in die Babyeinheit keine Batterien eingesetzt, schaltet sie

sich bei Stromausfall aus und es erfolgt eine akustische Warnung an

Entladen der Elterneinheit

Nach 300 Ladevorgängen sollte der Akku entladen werden. Lassen

Sie hierzu das Gerät so lange eingeschaltet, bis es sich automa-

tisch ausschaltet.10

1. Stellen Sie die Babyeinheit so auf, dass sie dabei an einer erhöhten

Position und nicht in der Nähe von anderen evtl. störenden Geräten

steht. Schalten Sie die Babyeinheit mit der Taste POWER/VOL ein. Die

Power-LED der Babyeinheit leuchtet.

2. Befestigen Sie die Elterneinheit an Ihrem Arm oder platzieren Sie sie in

dem Raum, in dem Sie sich aufhalten.

3. Schalten Sie die Elterneinheit mit der Taste POWER/VOL ein. Die Power-

LED der Elterneinheit leuchtet.

Besteht zwischen den Geräten keine Verbindung (Babyeinheit nicht

eingeschaltet oder außerhalb der Reichweite), ertönt ein akusti-

sches Warnsignal an der Elterneinheit (2Pieptöne).

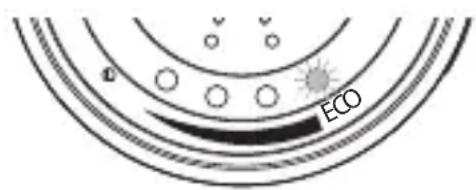

gelangen drücken Sie den ECO Knopf. Die LED 4 leuchtet Rot und

signalisiert Ihnen diesen Modus.

Zum Ausschalten erneut den ECO Knopf drücken.

Im ECO Mode ist die Reichweitenkontrolle nicht aktiv. Achten Sie

daher darauf, dass Sie beim Aktivieren des ECO Modus innerhalb

der Reichweite sind und auch bleiben.11

Einstellung der Sensitivität

Sobald Sie das Gerät Einschalten ist es immer auf eine hohe Sensitivität

eingestellt. Die LED (1) erlischt. Um Sie auf „niedrig (Low)“ zu ändern, halten

Sie den ECO-Knopf gedrückt und bestätigen Sie den TALK-Knopf. Die LED

(1) beginnt zu leuchten. Beim erneuten Drücken ist sie wieder auf „hoch“.

Dieses Babyphone verfügt über eine 2-Wege-Kommunikation.

Drücken Sie die Taste TALK und halten Sie sie gedrückt, solange Sie mit

Ihrem Baby sprechen.

Mobilteilsuche - Paging-Funktion

Falls Sie die Elterneinheit verlegt oder verdeckt haben, können Sie sie durch

Drücken der Taste PAGE an der Babyeinheit anhand eines akustischen

Diese Funktion steht nur dann zur Verfügung, wenn die Eltern einheit

Drücken Sie die Taste POWER/VOL an der Elterneinheit, um die Lautstär-

ke in 4 Stufen zu erhöhen oder nach der höchsten Einstellung wieder auf

die niedrigste zu setzen.

Die Anzahl der dabei aufleuch-

tenden LEDs zeigt die jeweilige

Lautstärken-Stufe an.12

Drücken Sie die Taste POWER/VOL an der Babyeinheit, um die Lautstärke

zu erhöhen oder zu verringern. Die Lautstärke des dabei ertönenden Piep-

tons entspricht der jeweiligen Einstellung.

Die Intensität der Geräuschübertragung wird zusätzlich durch ein LED-

Lichtband an der Elterneinheit abgebildet, wodurch das Gerät auch für

Schwerhörige oder Gehörlose verwendbar ist.

9 Wissenswertes rund ums Babyphone

• Der Betrieb des Babyphones mit Batterie oder Akku minimiert Elektro-

smog durch elektrische und magnetische Wechselfelder.

• Sie können die Reichweite eines Babyphones erhöhen, indem Sie die

Babyeinheit in der Nähe einer Tür oder eines Fensters sowie möglichst

weit oben platzieren und sicherstellen, dass die Batterien nicht zu

• Andere Funkwellen können die Übertragung des Babyphones evtl. stören.

Stellen Sie das Babyphone deshalb nicht in der Nähe von Geräten, wie

zum Beispiel Mikrowelle, WLAN etc., auf.

• Folgende weitere Faktoren können die Übertragung des Babyphones

stören bzw. die Reichweite verkürzen: das Verdecken der Geräte, Möbel,

Wände, Häuser, Bäume, Umwelteinflüsse (z. B. Nebel, Regen)

10 Batteriewechsel/Akku laden

Falls die Batterien oder der Akku zu schwach sind, schalten sich die Geräte

automatisch aus. Die Batterien müssen dann ausgetauscht bzw. der Akku

neu geladen werden (siehe Inbetriebnahme).13

• Verwenden Sie bei jedem Batteriewechsel Batterien gleichen

Typs, gleicher Marke und gleicher Kapazität.

• Wechseln Sie alle Batterien immer gleichzeitig.

• Verwenden Sie schwermetallfreie Batterien.

11 Aufbewahrung und Pflege

Die Lebensdauer der Geräte hängt vom sorgfältigen Umgang ab:

• Nehmen Sie die Batterien bei der Babyeinheit heraus, wenn das

Gerät längere Zeit nicht in Gebrauch ist.

• Sie erhalten eine maximale Kapazität des Akkus, wenn Sie den

Akku mindestens alle 6 Monate entladen. Trennen Sie dazu das

Gerät vom Netz und entleeren Sie den Akku durch normale Be-

nutzung. Laden Sie den Akku danach wieder vollständig auf.14

• Die maximale Kapazität des Akkus wird erst nach mehreren

Ladevorgängen erreicht und ist von mehreren Faktoren abhängig

(Akkuzustand, Umgebungstemperatur, Art und Weise und Häu-

figkeit des Ladevorgangs usw.)

• Schützen Sie die Geräte vor Stößen, Feuchtigkeit, Staub,

Chemikalien, starken Temperaturschwankungen, elektro-

magnetischen Feldern und zu nahen Wärmequellen (Öfen,

• Wischen Sie ein verschmutztes Gerät mit einem weichen,

• Reinigen Sie die Geräte mit einem trockenen Tuch. Verwenden

Sie keine scheuernden Reinigungsmittel.

Im Interesse des Umweltschutzes dürfen die Geräte am Ende ihrer Lebens-

dauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über

entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die

örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-

Altgeräte EG-Richtlinie 2002/96/EC – WEEE (Waste Electrical and

Electronic Equipment).

Bei Rückfragen wenden Sie sich an die für die Entsorgung zustän-

dige kommunale Behörde.15

• 69 digitale Kanäle

• 2-Wege-Kommunikation

• Maße: Babyeinheit: Ø 78 x 39 mm, Elterneinheit: Ø 57 x 24 mm

• Gewicht: Babyeinheit: ~ 50 g Elterneinheit: 62 g

• Reichweite: 250 m bei freier Sicht

Betrieb Babyeinheit: 2 Batterien 1,5 V,

oder beigelegtes Netzteil

Elterneinheit: NI-MH-Batterie

(1 x 2,4V / 500 mAh) oder beigelegtes

Netzteil (6 V DC / 650 mA)

Batterielebensdauer (abhängig

von den verwendeten Batterien)

Akkulebensdauer (abhängig

von Akkuzustand, Umgebungs-

temperatur, Art und Weise und

Häufigkeit des Ladevorgangs

Babyeinheit: 1 - 2 Tage

(mit Alkaline Batterien)

Elterneinheit: 1 - 2 Tage16

14 Was tun bei Problemen?

• das jeweilige Steckernetzteil richtig einge-

• die Batterien voll sind bzw. der Akku geladen

werden muss oder beschädigt ist.

An der Elterneinheit

ertönt ein akustisches

• die maximale Reichweite überschritten ist.

• das Steckernetzteil der Babyeinheit richtig

• die Babyeinheit eingeschaltet ist.

• die Batterien voll sind bzw. der Akku geladen

werden muss oder beschädigt ist.

die Verbindung bricht

immer wieder ab oder

Störungen treten auf

• Befindet sich ein anderes technisches Gerät

wie zum Beispiel eine Mikrowelle im Pfad

zwischen der Baby- und der Elterneinheit,

entfernen Sie das Gerät oder schalten Sie

• Prüfen Sie, ob andere Faktoren wie zum

Beispiel Bäume o. Ä. im Pfad zwischen den

Geräten liegen, und platzieren Sie Ihre Geräte

entsprechend um, bis die Elterneinheit eine

Verbindung signalisiert.

• Prüfen Sie, ob sich Baby- und Elterneinheit

innerhalb des jeweiligen Empfangsbereichs

Gerätesignale aufein-

Möglichkeit die Gerä-

tesignale neu digital

aufeinander abzustim-

Baby und Elterneinheit nebeneinander aufstellen.

1. Beide Geräte anschalten

2. „POWER“ und „TALK“ Knopf der Elterneinheit

für 2 Sekunden gedrückt halten. Die Power-

LED der Elterneinheit blinkt orange.

3. „POWER“ und „PAGE“ Knopf der Babyeinheit

für 2 Sekunden gedrückt halten. Die Power-

LED der Babyeinheit blinkt orange.

4. Ein akustisches Signal ertönt und beide Power

LED‘s wechseln in grün um zu signalisieren,

das das Pairing zwischen beiden Einheiten

An der Elterneinheit

• Passen Sie die Lautstärke an der Eltern einheit

• Tauschen Sie die Batterien aus bzw. laden Sie

Wir garantieren hiermit, dass dieses Produkt der europäischen R&TTE Richtlinie 1999/5/EC entspricht.

Kontaktieren Sie bitte die genannte Serviceadresse, um detailliertere Anga-

ben – wie zum Beispiel die CE-Konformitätserklärung – zu erhalten.18

15 Garantie und service

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf Material- und Fabrikations-

fehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen

• für Verschleißteile (z.B. Batterien)

• für Mängel, die dem Kunden bereits bei Kauf bekannt waren

• bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie

unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantie-

zeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 3 Jahren ab Kaufdatum

Beurer GmbH Söflinger Straße 218

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur

der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten.

Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht

752.207 - 0711 Irrtum und Änderungen vorbehalten
