BEDIENUNGSANLEITUNG WTDOP420 DE DIETRICH

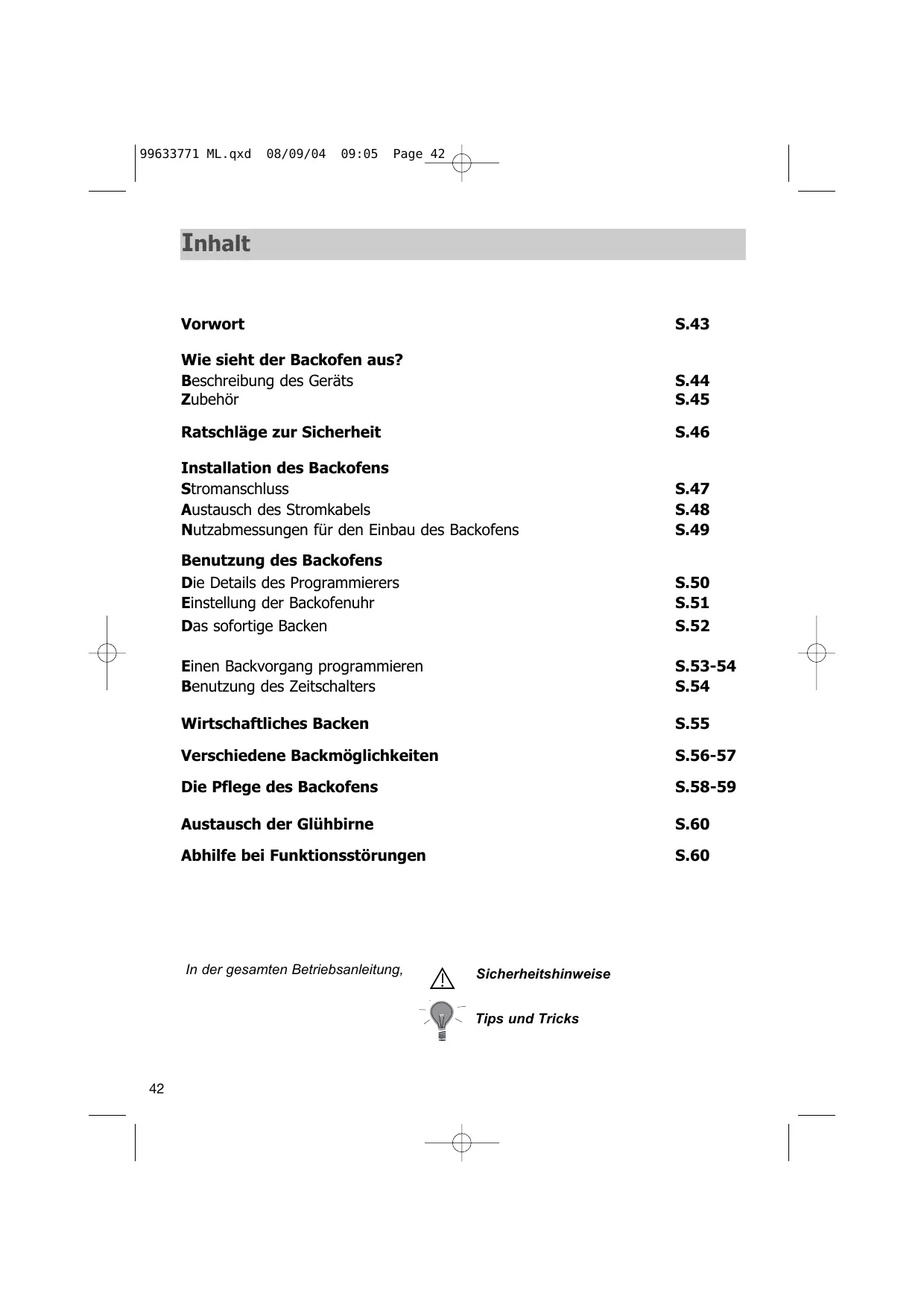

99633771 ML.qxd 08/09/04 09:05 Page 42 Inhalt Vorwort S.43 Wie sieht der Backofen aus? Beschreibung des Geräts Zubehör S.44 S.45 Ratschläge zur Sicherheit S.46 Installation des Backofens Stromanschluss Austausch des Stromkabels Nutzabmessungen für den Einbau des Backofens S.47 S.48 S.49 Benutzung des Backofens Die Details des Programmierers Einstellung der Backofenuhr S.50 S.51 Das sofortige Backen S.52 Einen Backvorgang programmieren Benutzung des Zeitschalters S.53-54 S.54 Wirtschaftliches Backen S.55 Verschiedene Backmöglichkeiten S.56-57 Die Pflege des Backofens S.58-59 Austausch der Glühbirne S.60 Abhilfe bei Funktionsstörungen S.60 In der gesamten Betriebsanleitung, Sicherheitshinweise Tips und Tricks

99633771 ML.qxd 08/09/04 09:05 Page 43 Vorwort Liebe Kundin, lieber Kunde, Sie haben soeben einen DE DIETRICH Backofen erworben, und wir danken Ihnen dafür. Unsere Forschungsteams haben für Sie eine neue Generation von Geräten entwickelt, die aufgrund ihrer Qualität, ihres Designs und ihrer technologischen Entwicklungen ausserordentliche Produkte mit einzigartigem Know-how darstellen.

Der neue DE DIETRICH Backofen fügt sich mit seiner modernen und raffinierten Linienführung harmonisch in Ihre Küche ein und stellt eine ideale Verbindung aus Spitzentechnologie, Garleistung und ästhetischem Luxus dar. Das Sortiment der DE DIETRICH Produkte beinhaltet außerdem eine große Auswahl an Kochfeldern, Dunstabzugshauben, Geschirrspülern, Mikrowellenherden und Einbaukühlschränken, die Sie ideal auf den neuen DE DIETRICH Backofen abgestimmt aussuchen können. Mit diesen "neuen Wertobjekten", die uns im täglichen Leben begleiten, vermittelt Ihnen das für seine hervorragenden Produkte bekannte Haus DE DIETRICH ein vollkommen neues Lebensgefühl. Die Marke DE DIETRICH.

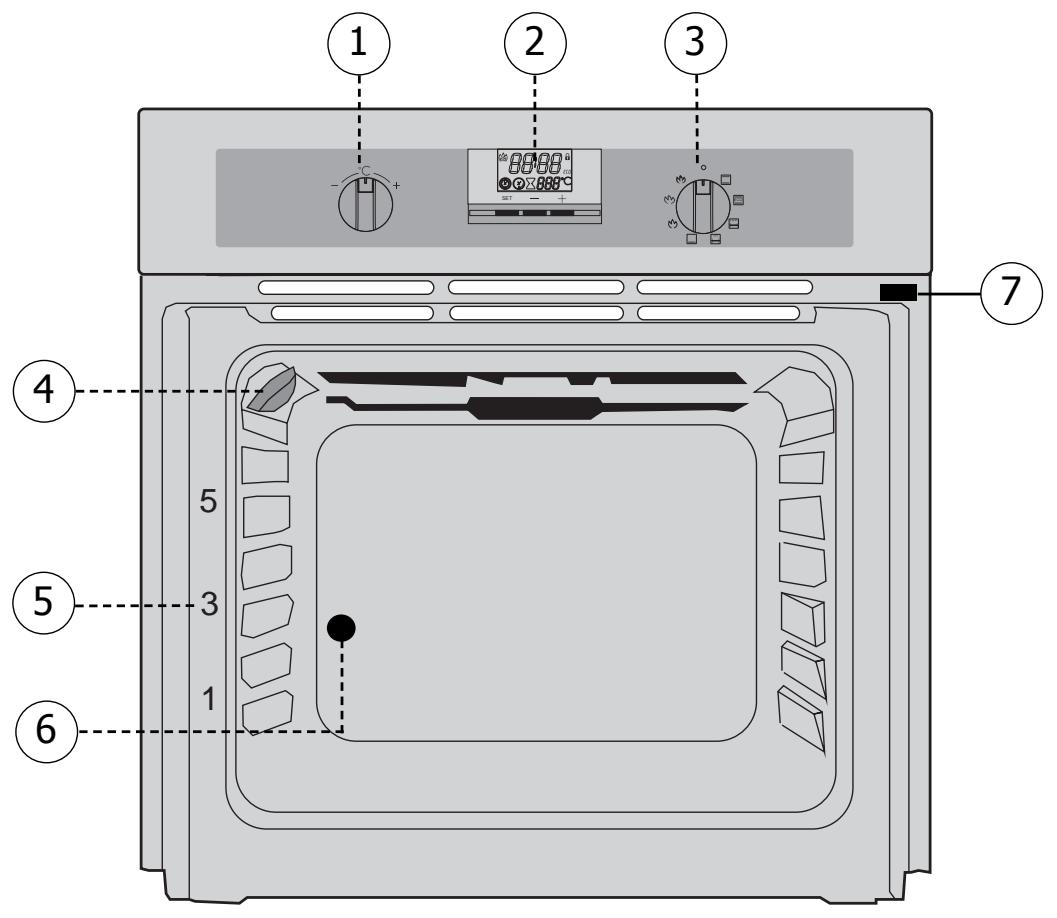

99633771 ML.qxd 08/09/04 09:05 Page 44 Wie sieht der Backofen aus?

BESCHREIBUNG DES GERÄTS

Anzeiger der Einschubleiste

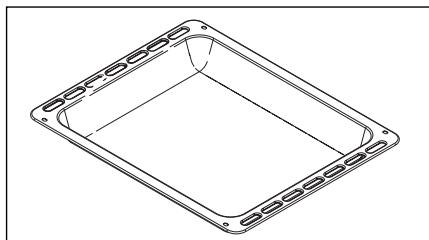

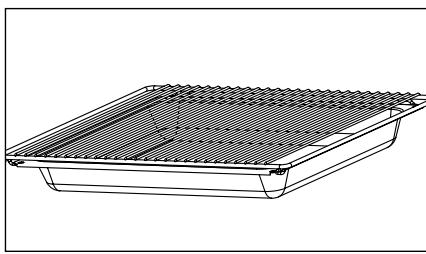

Kontakt für Türöffnung Funktionswähler Lampe 99633771 ML.qxd 08/09/04 09:05 Page 45 Zubehör Pfanne + Gitter (Fettpfanne) Wenn sie unter dem Gitter eingeschoben wird, fängt sie die Grillsäfte auf. Sie kann auch zur Hälfte mit Wasser gefüllt werden und für Kochvorgänge im Wasserbad dienen. Braten oder andere Fleischstücke sollten nicht direkt in die Fettpfanne gegeben werden, denn dies würde automatisch zu starken Spritzern an den Ofenwänden führen. Mehrzweckpfanne (Fettpfanne) Sie dient zum Auffangen von Bratsaft und Fett bei starkem Grillen oder pulsierendem Grill. Bei Grössenanpassung des Bratens kann sie als Bratpfanne dienen. (Z. B.: ein Geflügel mit darum herum angeordnetem Gemüse, bei mittlerer Temperatur). Wenn sie unter dem Gitter eingeschoben wird, fängt sie die Grillsäfte und Fett auf. Sie kann auch zur Hälfte mit Wasser gefüllt werden und für Kochvorgänge im Wasserbad dienen. Drehspiess

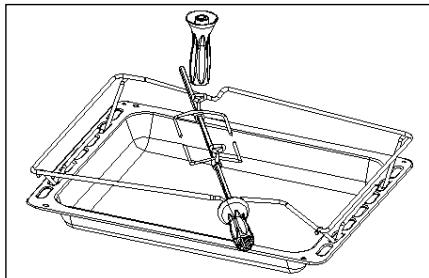

• Den Spiesshalter in die Kerben der Fettpfanne einsetzen (siehe Zeichnung).
• Das ganze auf die zweite Einschubleiste (von unten) in den Backofen einschieben. Nach dem Aufspiessen des zu bratenden Fleischstücks den Spiess auf den Halter aufsetzen, das ganze so weit in den Backofen schieben, bis die Spitze des Spiesses in den Motor an der Rückwand des Backofens eingreift. Den Handgriff durch Abschrauben entfernen. Nach dem Braten das ganze aus dem Backofen nehmen. Mit der Prägung am Ende des Griffs können die Gabeln losgeschraubt werden. Backblech mit Anti-Haft-Beschichtung (wird auf das Gitter gestellt) Es wird auf das Backofengitter gestellt und dient zum Backen von Gebäck, Torten und Pizzas. Es ist mit einer Anti-Haft-Beschichtung versehen, und die Speisen hängen nicht fest. Für seine Handhabung nach dem Backen Isolierhandschuhe tragen. Es abkühlen lassen, bevor es manuell in der Spüle mit einem Geschirrspülmittel gesäubert wird. Keine Scheuerschwämme benutzen. ACHTUNG: Nicht darauf mit einem Messer oder einer Pizzascheibe aus Metall schneiden, sondern eher Gegenstände aus Kunststoff oder Silikon benutzen. Das Blech nicht bei über 250°C und auch nicht bei der Funktion PYROLYSE benutzen.

99633771 ML.qxd 08/09/04 09:05 Page 46 Ratschläge zur Sicherheit Vor der Installation und Benutzung des Backofens sollten folgende Ratschläge zur Kenntnis genommen werden. Dieser Backofen ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden. Er ist ausschliesslich für das Garen von Lebensmitteln bestimmt. Dieser Backofen enthält keinerlei asbesthaltige Bestandteile. ERSTE BENUTZUNG: Den Backofen vor der ersten Benutzung ca. 15 Minuten lang im Leerzustand bei geschlossener Tür bei Höchsttemperatur heizen, um das Gerät “einzubrennen”. Die den Hohlraum des Backofens umgebende Mineralwolle kann anfangs einen besonderen Geruch abgeben, der auf ihre Zusammensetzung zurückzuführen ist. Veilleicht zeigt sich auch eine Rauchabgabe. Das ist alles normal. DIE NÄCHSTEN BENUTZUNGEN: - Sichergehen, dass die Backofentür richtig geschlossen ist, damit die Dichtung ihre Aufgabe richtig erfüllt. - Niemanden sich auf der offenen Backofentür abstützen oder sich darauf setzen lassen. - Bei der Benutzung des Grills bei halboffener Tür können die zugänglichen Teile oder Flächen heiss werden. Kleine Kinder davon fernhalten. - Das Gerät wird bei Benutzung heiss. Die heissen Elemente im Backofen nicht berühren. - Nach einem Garvorgang die Kochgeschirre (Gitter, Drehspiess, Fettpfanne, Wiege des Drehspiesses, ...) nicht mit nackten Händen anfassen, sondern mit einem Topflappen oder einem Isolierstoff. - Den Backofen nicht mit Aluminiumfolie ausschlagen. Denn sonst entsteht eine Hitzeansammlung, die sich unvorteilhaft auf das Ergebnis des Garens oder Bratens auswirkt und das Email beschädigt. Bei jedem Säuberungsvorgang im Hohlraum des Backofens muss dieser abgeschaltet sein. Bei einer Pyrolyse werden die zugänglichen Flächen heisser als beim Normaleinsatz. Kleine Kinder sollten ferngehalten werden. Vor der Pyrolyse alle Kochgeschirre herausnehmen. Wenn das Gerät eine Steckdose hat, muss diese nach dem Einbau zugänglich bleiben. Den Funktionswähler für die erneute Benutzung des Backofens unbedingt auf 0 stellen.

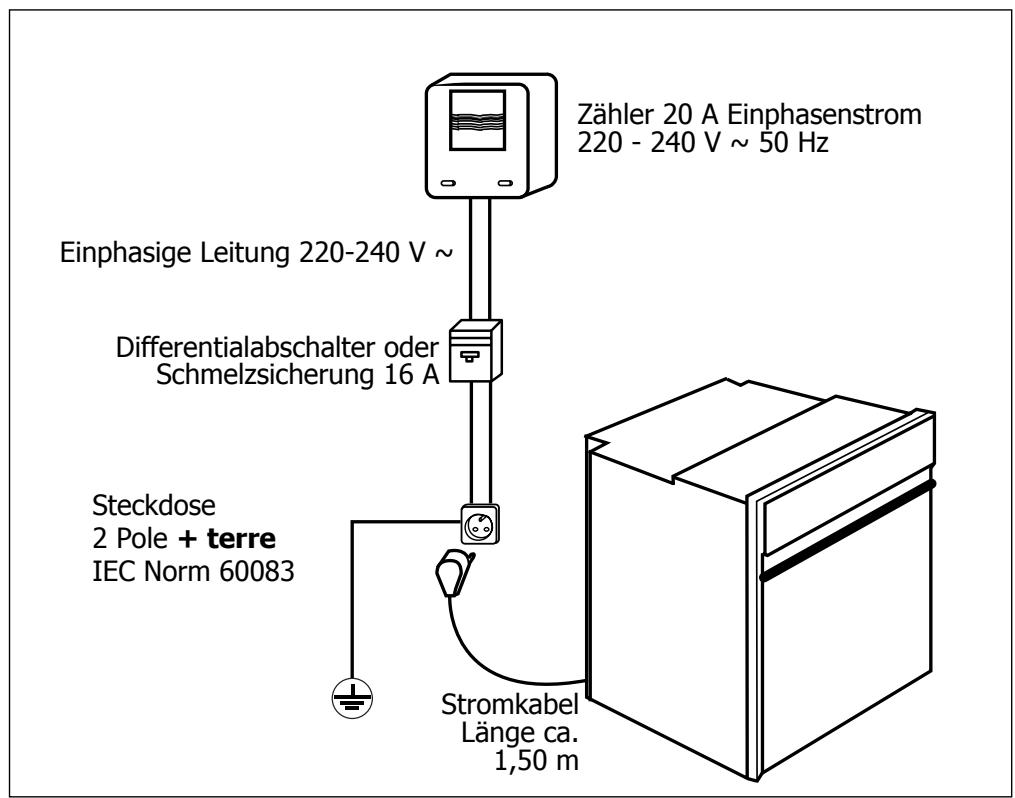

Einphasige Leitung 220-240 V ~ Differentialabschalter oder Schmelzsicherung 16 A Steckdose 2 Pole + terre IEC Norm 60083 Stromkabel Länge ca. 1,50 m Vor dem Anschluss sichergehen, dass die Drähte der vorhandenen Stromanlage einen ausreichenden Querschnitt für die normale Versorgung des Geräts aufweisen. Die Schmelzsicherung der vorhandenen Anlage muss 16 Ampere aufweisen. Der Stromanschluss muss vor dem Einbau des Geräts in das Möbel hergestellt werden.

• Der Backofen muss mit einem (genormten) Stromkabel mit 3 Leitern mit 1,5 mm Querschnitt (1 Ph +1 N + Erdung) angeschlossen werden, die an das einphasige

220 - 240 V ~ Netz über eine Steckdose 1 Ph +1 N + Erdung nach IEC Norm 60083

angeschlossen sein müssen oder gemäss der Installationsregeln. Der Schutzdraht (grün-gelb) ist an die Klemme des Geräts angeschlossen und muss mit der Erdung der Anlage verbunden sein.

• Bei Anschluss mit Steckdose muss diese nach Einbau des Geräts zugänglich sein.
• Der Nulleiter des Backofens (blauer Draht) muss an den Nulleiter des Netzes angeschlossen werden.

99633771 ML.qxd 08/09/04 09:06 Page 48 Installation des Backofens Austausch des Stromkabels

• Das Stromkabel (H05 RR-F, H05 RN-F oder H05 VV-F) muss ausreichend lang sein, damit es an den einzubauenden und auf dem Boden vor dem Möbel stehenden Backofen angeschlossen werden kann. Hierfür muss das Gerät vom Netz abgetrennt werden:
• Das Fach unten rechts von der rückwärtigen Haube durch das Losschrauben von 2 Schrauben öffnen und die Klappe wegschwenken.
• Jeden Draht des neuen Stromkabels über 12 mm abisolieren.
• Die Adern sorgfältig verdrehen.
• Die Schrauben des Klemmenhalters lockern und das auszutauschende Stromkabel entfernen.
• Das Stromkabel von der Seite der Haube in die Kabelklemme rechts vom Klemmenhalter einführen.
• Die Drähte des Kabels gemäss der Markierung(en) auf dem Klemmenhalter anschliessen.
• Alle Adern der Stromkabel müssen in Schrauben gefasst sein.
• Der Draht der Phase an die Klemme L.
• Der grün-gelbe Erdungsdraht muss an die Klemme angeschlossen sein.

• Der Draht des Nulleiters (blau) an die Klemme N.
• Die Schrauben des Klemmenhalters festschrauben und den Anschluss durch Ziehen an jedem Draht überprüfen.
• Das Kabel mit der Kabelklemme rechts vom Klemmenhalter fixieren.
• Das Fach wieder mit den 2 Schrauben schliessen. Bei Unfall durch nicht vorhandene, mangelhafte oder fehlerhafte Erdung können wir nicht haftbar gemacht werden.

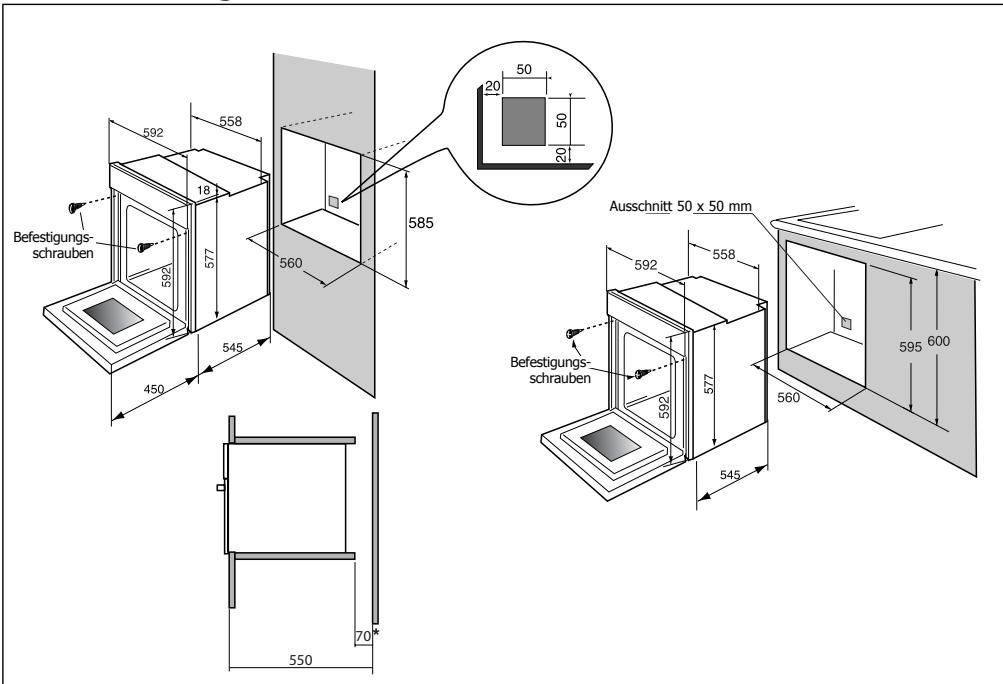

99633771 ML.qxd 08/09/04 09:06 Page 49 Installation des Backofens Nutzabmessungen für den Einbau des Backofens Ausschnitt 50 x 50 mm Befestigungsschrauben

Befestigungsschrauben

Der Backofen kann beliebig unter einer Arbeitsfläche oder in einem Säulenmöbel (offen* oder geschlossen) mit den passenden Abmessungen für den Einbau installiert werden (siehe nebenstehendes Schema). Der Backofen hat eine optimierte Lüftung, und somit werden beim Backen und Säubern bemerkenswerte Ergebnisse erzielt, wenn folgende Punkte berücksichtigt werden:

• Den Backofen mittig in das Möbel einbauen, damit ein Mindestabstand von 5 mm zum benachbarten Möbel eingehalten wird.
• Der Werkstoff des Einbaumöbels muss hitzefest (oder mit einem solchen Material beschichtet) sein.
• Für bessere Stabilität den Backofen mit 2 Schrauben in den vorgesehenen Löchern an den Seitenträgern befestigen (siehe Schema). Hierfür:

1) Für den Zugriff zu den Befestigungslöchern die Schraubenabdeckungen entfernen.

2) Ein Loch mit Ø 3 mm in die Seitenwand des Möbels bohren, um das Aufplatzen des Holzes zu vermeiden.

3) Den Backofen mit den 2 Schrauben befestigen.

4) Die Schraubenabdeckungen aus Gummi wieder aufsetzen (sie dienen auch zur

Dämpfung beim Schliessen der Backofentür). (*) Bei einem offenen Möbel muss die Öffnung (maximal) 70 mm gross sein. Sich von einem Fachmann für Haushaltsgeräte die Konformität der Installation bestätigen lassen.

99633771 ML.qxd 08/09/04 09:06 Page 50 Benutzung des Backofens

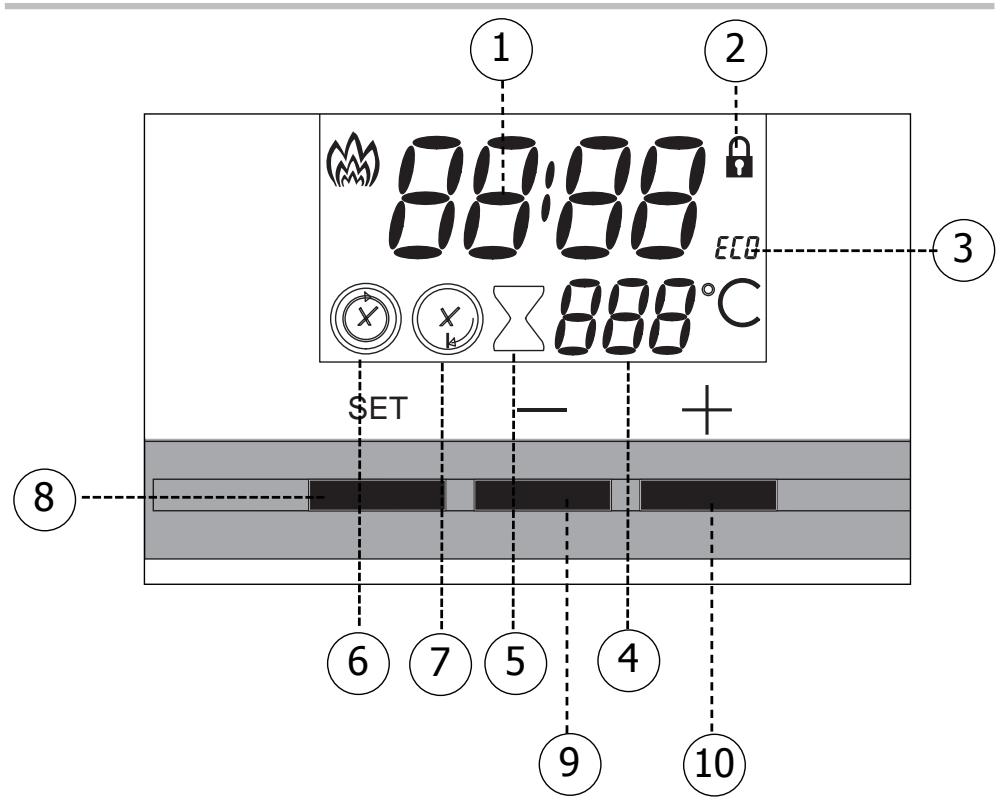

BESCHREIBUNG DES GERÄTS

Anzeige der Uhrzeit, der Zeiten und der Gardauern

Anzeiger der Gardauer

Anzeige der gesperrten Tür

Anzeiger des Backendes

Anzeiger für das wirtschaftliche Backen

Temperaturanzeige Taste für den Zugriff zu den einzelnen Programmen für die Zeiteinstellung

Anzeiger des Zeitschalters 9 10 Tasten für die Zeiteinstellungen 99633771 ML.qxd 08/09/04 09:06 Page 51 Benutzung des Backofens

Einstellung der Backofenuhr a) Beim Einschalten SET

• Der Anzeiger blinkt auf 12.00 Uhr.

• Mit Drücken der Tasten + oder - die Uhrzeit einstellen. (Beim Festhalten der Taste laufen die Zahlen rasch ab). Beispiel: 12.30 Uhr SET Die Aufzeichnung der eingestellten Uhrzeit ist nach einigen Sekunden automatisch. -> Die Anzeige blinkt nicht mehr SET b) Einstellung der Uhrzeit
• Einige Sekunden gleichzeitig auf die Tasten + und drücken, bis die Anzeige blinkt. SET Die Anzeige der Uhrzeit blinkt zur Anzeige dessen, dass die Einstellung jetzt möglich ist. Für die Einstellung der Erhöhung oder Verringerung der angezeigten Uhrzeit auf die Tasten + oder - drücken. SET

• Zur Bestätigung die Taste SET drücken. SET Bei fehlender Bestätigung durch die Taste SET erfolgt die Aufzeichnung nach einigen Sekunden automatisch.

99633771 ML.qxd 08/09/04 09:06 Page 52 Benutzung des Backofens

Das sofortige Backen Der Programmierer darf nur die Uhrzeit anzeigen; diese darf nicht blinken.

• Den Garmodus wählen: Den Funktionswähler auf die gewählte Position drehen. Beispiel: Position " " -> der Backofen schaltet ein. ECO Der Backofen bietet die am meisten benutzte Temperatur an. Das Gericht in den Backofen einschieben gemäss der in den Kochanleitung gegebenen Empfehlungen. Jedoch kann die Temperatur mit Betätigung des Hebels “°C” nach + oder - angepasst werden. Beispiel: " " auf 210° eingestellt. SET Der Backofen heizt nach diesen Vorgängen auf, und die Temperaturanzeige (210°C) blinkt. Wenn der Backofen die eingestellte Temperatur erreicht, ertönt eine Reihe Tonalarme. Das Blinken endet.

99633771 ML.qxd 08/09/04 09:06 Page 53 Benutzung des Backofens

Einen Backvorgang programmieren a) Sofortiger Start

1. Den gewählten Garmodus regeln und eventuell die

Beispiel: Position “ Temperatur 200°C.

2. Die Taste “SET” drücken,

bis das Symbol “ ” blinkt (Gardauer). SET In der Anzeige blinkt 0.00 Uhr zur Angabe dessen, dass die Einstellung möglich ist.

3. Für die gewünschte Dauer die Taste + oder drücken.

Beispiel: 30 Min. Garzeit. Die Aufzeichnung der eingestellten Uhrzeit ist nach einigen Sekunden automatisch, -> der Anzeiger blinkt nicht mehr. Die Abzählung der Dauer läuft sofort nach der Einstellung. Nach diesen 3 Vorgängen heizt der Backofen auf: Wenn der Backofen die eingestellte Temperatur erreicht, ertönt eine Reihe Tonalarme. Nach dem Garen (programmiertes Ende der Zeit), - Der Backofen schaltet ab, - Der Anzeiger der Gardauer verlöscht, - 0:00 wird angezeigt - eine Reihe Pieptöne wird einige Minuten lang abgegeben. Die endgültige Abschaltung der Pieptöne erfolgt mit Drücken auf irgendeine Taste, und die Anzeige geht zur Tagesuhrzeit über. SET SET b) Mit verzögertem Start (gewählte Enduhrzeit) Wie bei einem programmierten Garvorgang vorgehen. Nach der Einstellung der Gardauer, Die Taste “SET” drücken, bis das Symbol

99633771 ML.qxd 08/09/04 09:06 Page 54 Benutzung des Backofens Die Anzeige blinkt als Hinweis, dass die Einstellung jetzt möglich ist. Für die Einstellung der gewünschten Enduhrzeit die Taste + oder - drücken. Beispiel: Garende 13.00 Uhr Nach diesen Aktionen wird der Aufheizbeginn so verschoben, dass der Garvorgang um 13.00 Uhr abgeschlossen ist. Nach dem Garen (programmiertes Ende der Zeit), - Der Backofen schaltet ab, - Der Anzeiger der Gardauer verlöscht, - 0:00 wird angezeigt - eine Reihe Pieptöne wird einige Minuten lang abgegeben. Die endgültige Abschaltung der Pieptöne erfolgt mit Drücken auf irgendeine Taste, und die Anzeige geht zur Tagesuhrzeit über. In den 2 vorgenannten Fällen beginnt der Backofen wieder mit dem Aufheizen. Zum Abschalten des Heizvorgangs den Funktionswähler wieder auf 0 stellen. SET

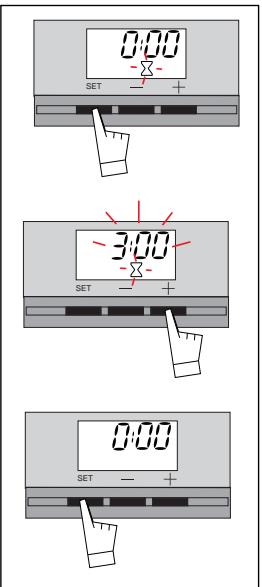

Benutzung des Zeitschalters Der Backofen ist mit einem elektronischen Zeitschalter ausgerüstet, der unabhängig vom Ofenbetrieb ist und die Zeit rückwärts zählt. SET In diesem Fall hat die Anzeige des Zeitschalters Vorrang vor der Anzeige der Tagesuhrzeit. Die Taste “SET” drücken, bis das Symbol , (Zeitschalter) -> der Anzeiger und eine kleine Sanduhr blinken. Die Taste ( + oder - ) drücken, bis die gewünschte Dauer erreicht ist (maximal 60 Minuten ) Nach einigen Sekunden blinkt der Anzeiger nicht mehr, der Zeitschalter startet und zählt die Zeit sekundenweise rückwärts. Nach Ablauf der Dauer gibt der Zeitschalter eine Reihe Pieptöne als Hinweis ab. SET SET Die Programmierung des Zeitschalters kann jederzeit geändert oder storniert werden.

99633771 ML.qxd 08/09/04 09:06 Page 55 Benutzung des Backofens

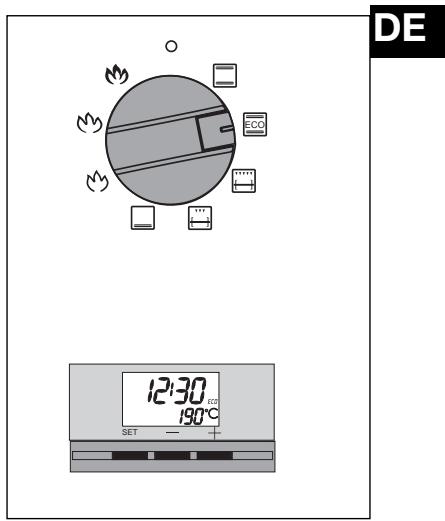

Wirtschaftliches Backen* Der Programmierer darf nur die Uhrzeit anzeigen; diese darf nicht blinken.

• Das Gericht nach den Empfehlungen im Anzeiger in den Backofen stellen.
• Den Funktionswähler auf die Position ". drehen. Der Anzeiger “ECO” leuchtet auf.

ECO Beispiel: Position " 1 oder 2 empfohlen. ECO " -> Einschubleisten ECO

• Der Backofen schlägt die optimale Temperatur für den gewählten Backvorgang vor: 200°C. Jedoch kann die Temperatur mit Betätigung des Hebels “°C” nach + oder - angepasst werden. Beispiel: Die Position " angepasst. ECO " wurde auf 190°C SET Danach heizt der Backofen auf. 3 Pieptöne weisen darauf hin, dass die eingestellte Temperatur erreicht ist. Zur Optimierung des ECO Backens nicht vorheizen und die Backofentür nicht öffnen.
• Mit dieser Position können unter Beibehaltung gleicher Backergebnisse bis zu 20% Energie eingespart werden. Die Position ECO wird für die Etikettierung mit Energieangaben benutzt.

08/09/04 09:06 Page 56 Verschiedene Backmöglichkeiten Symbole Name der Funktion Herkömmlich

Das Backen erfolgt durch Heizelemente unten und oben ohne Luftumwälzung. Herkömmlich ECO ECO Das Backen erfolgt durch Heizelemente unten und oben ohne Luftumwälzung. Doppelgrill Das Backen erfolgt durch das obere Heizelement. Einfacher Grill Das Backen erfolgt durch das obere Heizelement. Sohle Das Garen erfolgt durch das untere Heizelement verbunden mit einer leichten Dosierung des oberen Heizelements. Beschreibung der Fu Schneller Temperaturanstieg. Gewisse Gerichte können in den kalten Backofen gestellt werden. Mit dieser Position können unter Beibehaltung gleicher Backergebnisse bis zu 20% Energie eingespart werden. Die Position ECO wird für die Etikettierung mit Energieangaben benutzt. Der Doppelgrill deckt die gesamte Fläche des Gitters ab. Der einfache Grill hat die gleiche Wirksamkeit bei kleineren Mengen. Garen von unten mit leichter Dosierung von oben. Das Gitter auf die untere Einschubleiste einschieben

• Benutzte Sequenz(en) für die Angabe auf dem Energieetikett gemäss der europä

99633771 ML.qxd 08/09/04 09:06 Page 57 Verschiedene Backmöglichkeiten unktion empf. T° Empfehlungen Wird zur Erhaltung der vollen Qualität von weissem Fleisch, Fisch, und Gemüse empfohlen. Für Koch- und Backvorgänge auf bis zu 3 Ebenen. Hinweis: alle Garvorgänge ohne Vorheizen. Wird für das Grillen von Koteletts, Würstchen, Brotscheiben und Gambas auf dem Grillgitter empfohlen. Mit dem Drehspiess werden Geflügel und Braten zubereitet. Empfohlen für feuchte Gerichte (Speckkuchen, saftige Obsttorten ...) Der Teig wird gut von unten gebacken. Empfohlen für das Gehen von Teigen (Kuchen, Brioche, Napfkuchen ...) und für Soufflés, die von keiner Oberkruste blockiert werden. mind. empf. max. 35° 225° 275° mind. empf. max. 35° 200° 275° mind. empf. max.

äischen Norm EN 50304 und gemäss der Europäischen Richtlinie 2002/40/EG.

99633771 ML.qxd 08/09/04 09:06 Page 58 Reinigung des Backofenraums

Was ist eine Pyrolyse? - Die Pyrolyse ist ein Heizzyklus des Backofenraums bei sehr hoher Temperatur, bei dem alle Verschmutzungen durch Spritzer oder übergelaufene Flüssigkeiten beseitigt werden. Freigesetzte Dünste und Gerüche werden beim Durchgang durch den Katalysator vernichtet. - Die Pyrolyse ist nicht nach jedem Braten erforderlich, sondern erst dann, wenn der Grad der Verschmutzung dies rechtfertigt. - Aus Sicherheitsgründen erfolgt der Reinigungsvorgang erst nach automatischer Sperrung der Backofentür. Sobald die Temperatur im Backofen die Gartemperaturen übersteigt, kann die Backofentür nicht mehr freigegeben werden, auch nicht, wenn der Hebel «Funktionswähler» auf 0 gestellt wird.

2. Wann eine Pyrolyse durchführen?

Der Backofen raucht beim Vorheizen oder raucht beim Braten stark. Nach verschiedenen Garvorgängen (Lamm, Fisch, Grillgerichte, ...) gibt der Backofen im Kaltzustand einen unangenehmen Geruch ab. GERING SCHMUTKekse, Gemüse, Gebäck, Braten ohne Spritzer, eine

Speckkuchen, Soufflés Pyrolyse ist nicht gerechtfertigt BRATVORGÄNGE SCHMUTZENDE Fleisch, Fisch, (in einem Die Pyrolyse kann alle 3 BACK- UND Kochgeschirr), gefülltes Gemüse Bratvorgänge gerechtfertigt sein BRATVORGÄNGE

STARK SCHMUTZENDE BACK- UND

BRATVORGÄNGE Grosse Fleischstücke am Spiess Die Pyrolyse kann nach 1 Bratvorgang dieser Art mit starken Spritzern durchgeführt werden Mit der Reinigung sollte nicht erst abgewartet werden, bis der Backofen stark mit Fett belastet ist.

Wie eine Pyrolyse durchführen?

1) Eine sofortige Pyrolyse durchführen

a) Die Kochgeschirre aus dem Backofen nehmen und eventuell vorhandene stark übergelaufene Reste entfernen. b) Prüfen, dass der Programmierer die Tagesuhrzeit anzeigt und diese nicht blinkt. c) Den Hebel «Funktionswähler» auf die Position «PYRO» stellen. Die Pyrolyse dauert 1 1/2 Stunde ( ) oder 1 3/4 Stunde ( ECO

) (unveränderbar), und der Backofen ist 2 Stunden oder 2 1/4 Stunde oder 2 1/2 Stunde nicht verfügbar. Bei dieser Zeitangabe ist die Abkühldauer bis zur Freigabe der Tür berücksichtigt.

• Während des Pyrolysezyklus leuchtet das Sperrschloss im Anzeiger auf und weist darauf hin, dass die Tür gesperrt ist.
• Beim Aufheizen des Backofens leuchtet die Thermostatlampe.
• Die Pyrolyse endet automatisch, wenn das Sperrschloss ausgeht, dann kann die Backofentür geöffnet werden. d) Den Funktionswähler auf die Position 0 drehen. e) Wenn der Backofen kalt ist, die weisse Asche mit einem feuchten Tuch entfernen. Der Backofen ist sauber und wieder für einen beliebigen Garvorgang bereit.

2) Eine zeitverzögerte Pyrolyse durchführen

Die im Paragraphen ”Eine sofortige Pyrolyse durchführen” gegebenen Anweisungen befolgen und dann: a) Die Taste “SET” drücken. Das Garende blinkt zur Angabe, dass die Einstellung jezt möglich ist. b)Die Tasten + oder - drücken, um die gewünschte Uhrzeit der Pyrolyse einzustellen. Beispiel: Pyrolyseende 4.00 Uhr Nach diesen Aktionen ist der Pyrolysebeginn zeitlich so verschoben, dass er um 4.00 Uhr beendet ist. Wenn die Pyrolyse beendet ist, den Funktionswähler auf 0 drehen.

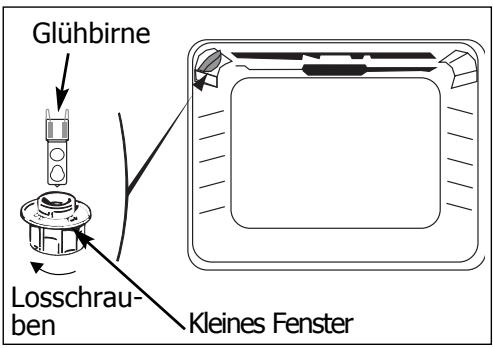

• Die Glübirne befindet sich an der Decke des Ofenraums. Den Backofen vor jedem Eingriff an der Glühbirne von der Stromversorgung trennen, um jegliches Risiko eines Stromschlags auszuschliessen, und eventuell den Backofen abkühlen lassen. a) Das kleine Fenster losschrauben (siehe nebenstehend). Glühbirne b) Die Glühbirne herausziehen. Merkmale der Glühbirne: - 25 W - 220-240 V - 300° - G9 Losschrauc) Eine Glühbirne einsetzen, das kleine ben Fenster festschrauben und den Backofen wieder anschliessen. Kleines Fenster Abhilfe bei Funktionsstörungen Bei Zweifeln am richtigen Funktionieren des Backofens, das bedeutet nicht unbedingt, dass eine Panne vorliegt. Auf jeden Fall folgende Punkte prüfen: Feststellung Mögliche Ursachen Abhilfe

• Der Backofen ist nicht angeschlossen.
• Die Schmelzsicherung der Stromanlage ist ausser Betrieb.
• Die gewählte Temperatur ist zu niedrig. - Den Backofen anschliessen. - Die Schmelzsicherung der Stromanlage austauschen und ihren Wert prüfen (16 A). - Die gewählte Temperatur erhöhen.

• Mangelhafte Sperrung der Backofentür. - Den Kundendienst rufen.

• Der Temperaturfühler ist fehlerhaft. - Den Kundendienst rufen. Die Lampe des Backofens funktioniert nicht mehr.

• Die Lampe ist ausser Betrieb.
• Der Backofen ist nicht angeschlossen, oder die Schmelzsicherung ist ausser Betrieb. - Die Lampe austauschen. - Den Backofen anschliessen oder die Schmelzsicherung austauschen. Die Reinigung durch Pyrolyse funktioniert nicht.

• Die Backofentür ist schlecht geschlossen.
• Das Sperrsystem ist fehlerhaft. - Die Schliessung der Backofentür überprüfen. - Den Kundendienst rufen. Der Backofen heizt nicht. Der Temperaturanzeiger blinkt.
