MODE D'EMPLOI WTDOP420 DE DIETRICH

vous signale les consignes de sécurité, vous signale les conseils et les astuces

FR Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique. Avec des lignes modernes et raffinées, votre nouveau four DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances de cuisson, et le luxe esthétique. Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de tables de cuisson, de hottes aspirantes, de lave-vaisselle, de fours micro-ondes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau four DE DIETRICH. Grâce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, référence de l'excellence, est une véritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

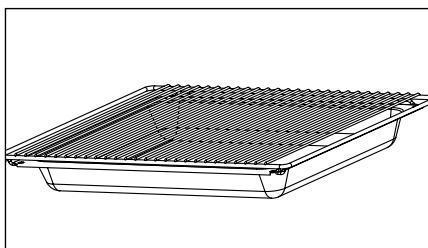

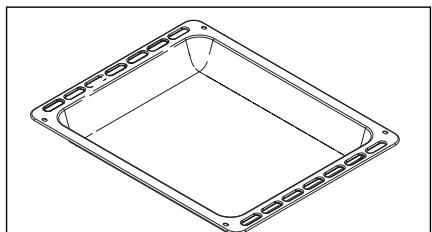

Inséré dans les gradins sous la grille, il recueille les jus et les graisses des grillades. Il peut aussi être utilisé à demi rempli d'eau pour des cuissons au bain-marie.

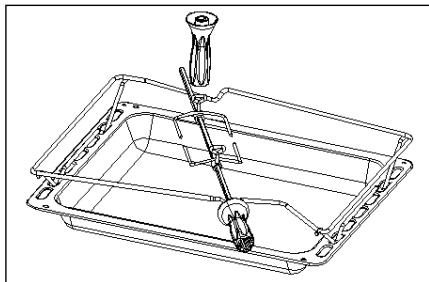

• Positionnez le support broche dans les encoches du plat lèche frite (voir dessin). • enfournez l’ensemble au deuxième gradin(en partant du bas). Après avoir embroché la pièce de viande à rôtir, placez la broche sur le support, glissez l’ensemble jusqu’àce que la pointe de la broche soit dans le moteur situé au fond du four. Retirez la poignée en la dévissant. Après la cuisson, sortez l’ensemble. A l’extrémité de la poignée, une empreinte vous permet de dévissez les fourchettes.

Plaque pâtisserie anti-adhérente

(à poser sur grille) Posée sur la grille support de plat, elle s’utilise pour la cuisson de pâtisserie, tarte, pizza. Recouverte d’un revêtement anti-adhérent, les aliments n’accrocheront pas. Munissez vous de gants isolants pour la manipuler à la sortie du four. Laissez la refroidir avant de la nettoyer manuellement à l’évier avec un produit à vaisselle. Evitez les éponges grattantes. ATTENTION : Ne coupez pas dessus avec un couteau ou une roulette à pizza métallique, utilisez plûtot des ustensiles en plastique ou en silicone. Ne pas utiliser la plaque au delà de 250°C ainsi qu’en fonction PYROLYSE. 5

Avant d’utiliser votre four pour la première fois, chauffer le à vide, porte fermée, pendant 15 minutes environ sur la position maxi afin de “roder” l’appareil. La laine minérale qui entoure la cavité du four peut dégager, au début, une odeur particulière due à sa composition. De même, vous constaterez peut-être un dégagement de fumée. Tout ceci est normal. UTILISATIONS SUIVANTES : - Assurez vous que votre porte de four est bien fermée afin que le joint d’étanchéité remplisse correctement sa fonction. - Ne laissez personne s’appuyer ou s’asseoir sur la porte du four ouverte. - Lors de l’utilisation du gril porte entre-ouverte, les parties accessibles ou les surfaces peuvent devenir chaudes. Eloignez les jeunes enfants. - Lors de son utilisation, l’appareil devient chaud. Veillez à ne pas toucher les éléments chauffants situés à l’intérieur du four. - Après une cuisson, ne prenez pas à main nue la casserolerie (grille, tournebroche, léchefrite, berceau de tournebroche...), utilisez une manique ou un tissu isolant. - Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résulterait une accumulation de chaleur qui influencerait désavantageusement le résultat de la cuisson et du rôtissage et endommagerait l’émail. Pour toute intervention de nettoyage dans la cavité du four, le four doit être arrêté. Pendant une pyrolyse, les surfaces accessibles deviennent plus chaudes qu’en usage normal. Il y a lieu d’éloigner les jeunes enfants. Avant la pyrolyse, retirez toute la casserolerie. Si l’appareil est pourvu d’une prise de courant, celle-ci doit rester accessible après encastrement. Remettez impérativement le sélecteur de fonction sur 0 pour réutiliser votre four. 6

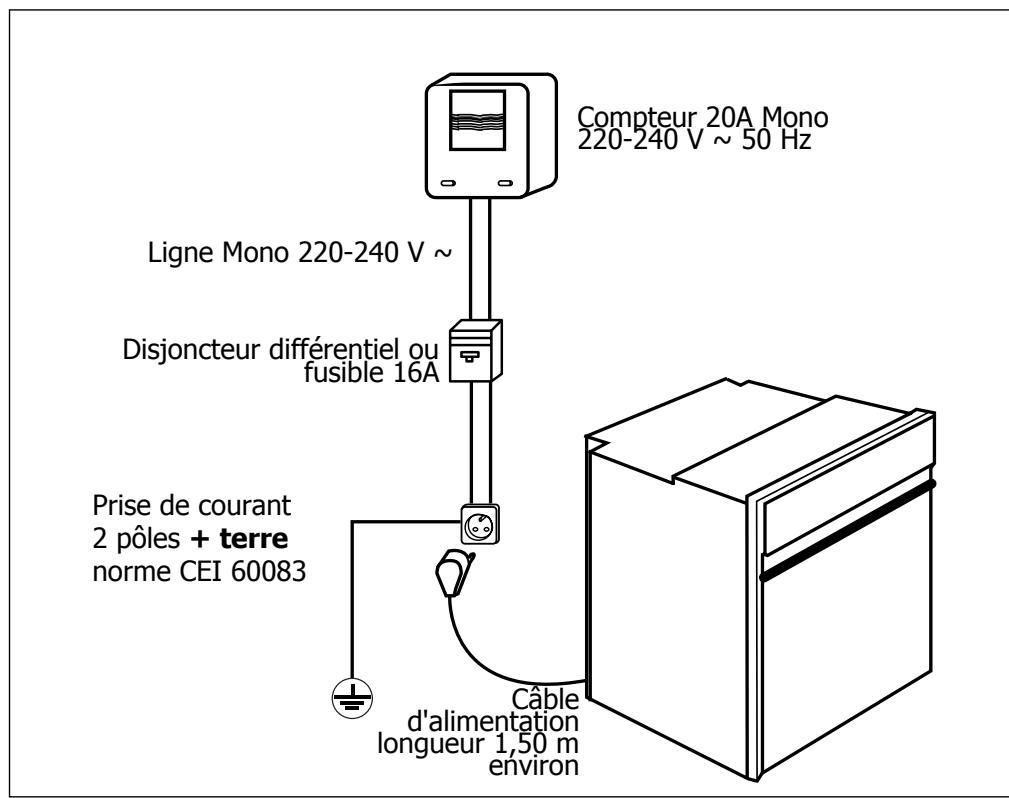

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. • Le four doit être branché avec un câble d'alimentation (normalisé) à 3 conduc2 teurs de 1,5 mm (1 ph +1 N + terre) qui doivent être raccordés sur réseau 220-240 V ~ monophasé par l'intermédiaire d'une prise de courant 1 ph +1 N + terre normalisée CEI 60083 ou conformément aux règles d’installation. Le fil de de l'appareil et doit être relié à la protection (vert-jaune) est relié à la borne terre de l'installation. • Dans le cas d’un branchement avec prise de courant, celle-ci doit rester accessible après l’installation de l’appareil. • Le neutre du four (fil bleu) doit être raccordé au neutre du réseau. 7

• Ouvrez la trappe située en bas à droite du capot arrière en dévissant les 2 vis, puis faîtes pivoter la trappe. • Dénudez chaque fil du nouveau câble d’alimentation sur 12mm. • Torsadez soigneusement les brins. • Desserrez les vis du bornier et retirez le cordon d’alimentation à changer. • Introduire le câble d’alimentation par le côté du capot dans le serre-câble situé à droite du bornier. • Raccordez les fils du câble conformément au(x) repère(s) écrit(s) sur le bornier. • Tous les brins des fils d’alimentation doivent être emprisonnés sous les vis. • Le fil de la phase sur la borne L. • Le fil de terre couleur vert-jaune doit être relié à la borne

• Le fil du neutre (bleu) sur la borne N.

• Vissez à fond les vis du bornier et vérifiez le branchement en tirant sur chaque fil. • Fixez le câble au moyen du serre-câble situé à droite du bornier. • Refermez la trappe à l’aide des 2 vis.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

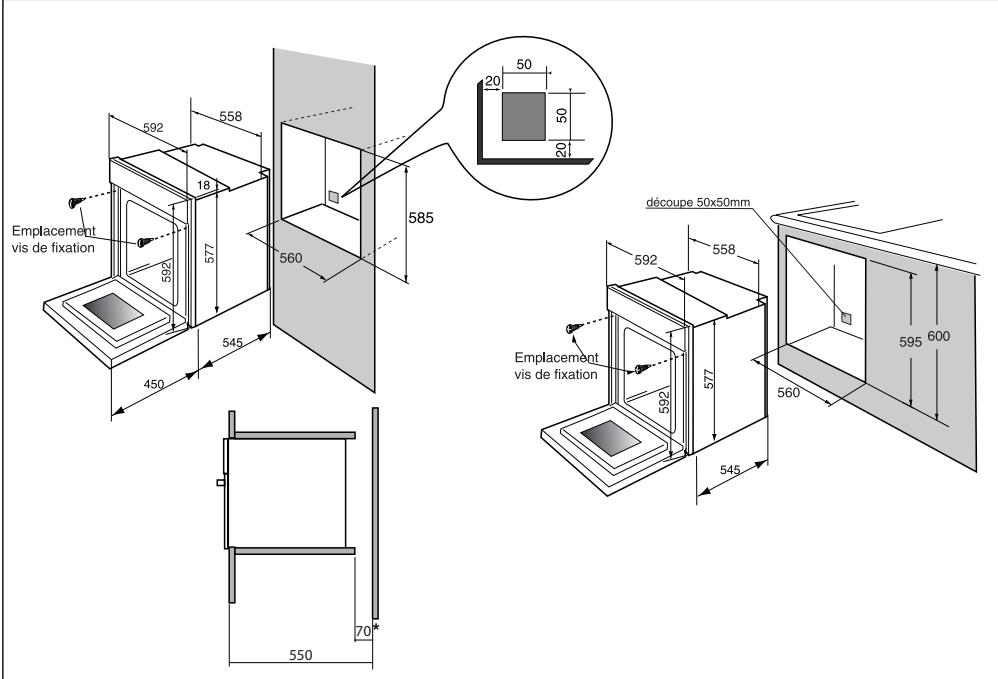

• Centrez le four dans le meuble de façon à garantir une distance mini de 5 mm avec le meuble voisin.

• La matière du meuble d’encastrement doit résister à la chaleur (ou être revêtu d’une telle matière). • Pour plus de stabilité, fixez le four dans le meuble par 2 vis au travers des trous prévus à cet effet sur les montants latéraux (cf schéma). Pour ce faire : 1) Retirez les cache vis en caoutchouc pour accéder aux trous de fixation. 2) Effectuez un trou de Ø 3 mm dans la paroi du meuble pour éviter l’éclatement du bois. 3) Fixez le four avec les 2 vis. 4) Remettez les cache vis en caoutchouc (ceux-ci servent également à amortir la fermeture de la porte du four). (*) si le meuble est ouvert, son ouverture doit être de 70 mm (maxi). Pour être assuré d’avoir une installation conforme, n’hésitez pas à faire appel à un spécialiste électroménager. 9

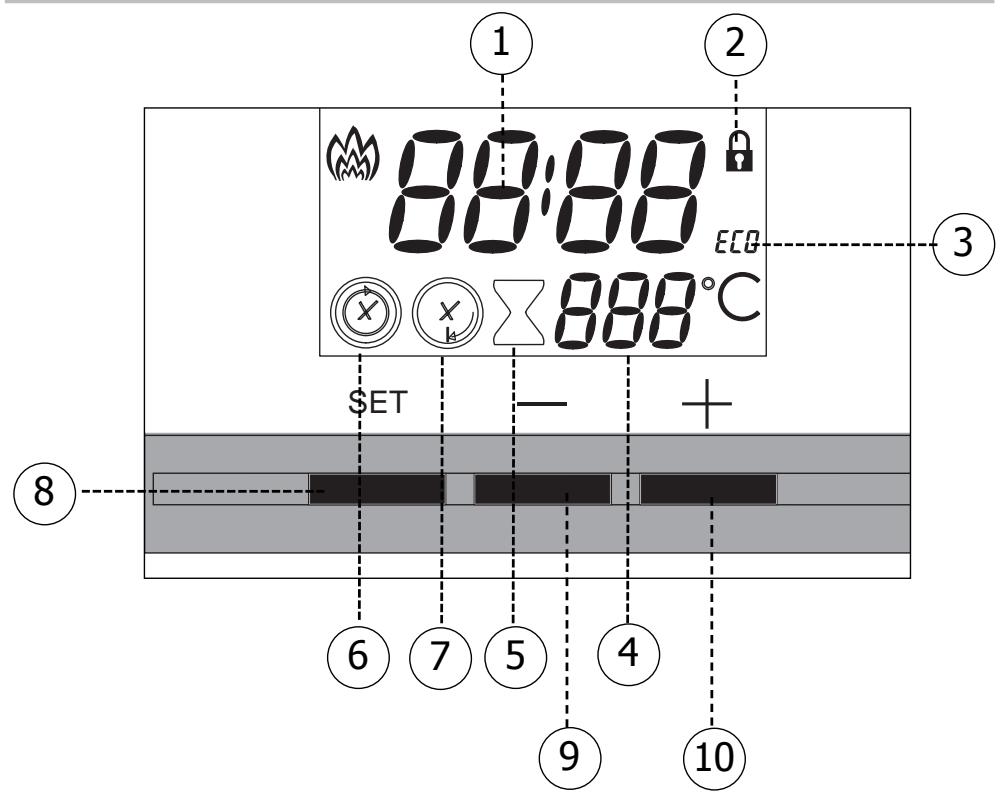

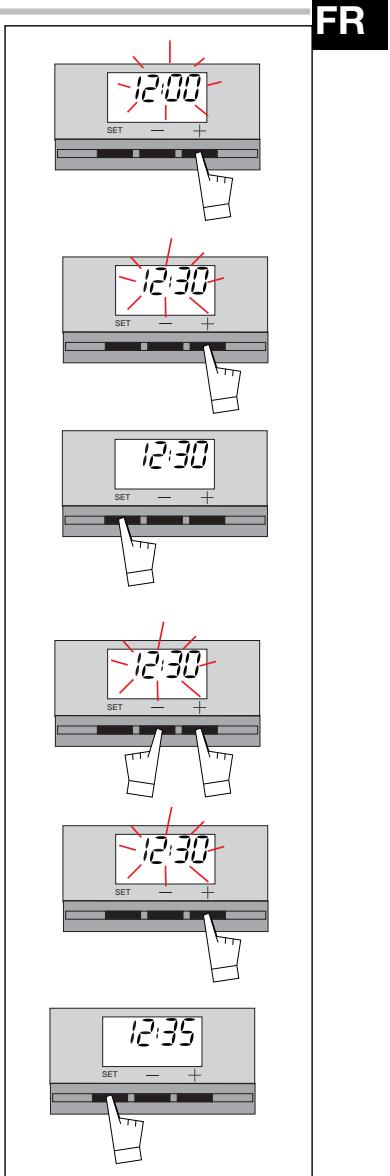

b) Remise à l’heure de l’horloge • Appuyez simultanément sur les touches + et pendant quelques secondes jusqu’à faire clignoter l’affichage. L’affichage de l’heure clignote pour vous indiquer que le réglage est alors possible. Pour le réglage, appuyez sur les touches + ou - de façon à augmenter ou diminuer l’heure affichée.

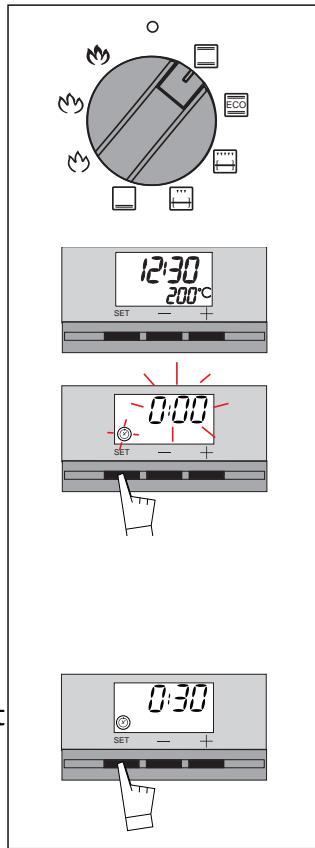

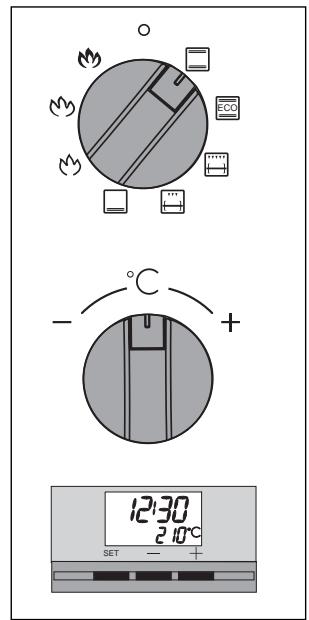

• Choisissez le mode de cuisson : Tournez le sélecteur de fonctions sur la position de votre choix. Exemple : position "

Placez votre plat dans le four selon les recommandations fournies par le guide de cuisson. Il vous est cependant possible d’ajuster la température en actionnant la manette “°C” vers + ou -. Exemple "

" ajustée à 210°.

Exemple : 30 min de cuisson.

L’enregistrement de l’heure ajustée est automatique au bout de quelques secondes, ->l’afficheur ne clignote plus. Le décomptage de la durée se fait immédiatement après le réglage. Après ces 3 actions, le four chauffe : Une série de bips sonores retentit lorsque le four atteint la température choisie. En fin de cuisson (fin du temps programmé), - le four s’arrête, - l’indicateur de durée de cuisson s’éteint, - 0:00 s’affiche - une série de bips sonores est émise durant quelques minutes. L’arrêt définitif des bips sonores se fait en appuyant sur n’importe quelle touche et l’affichage repasse à l’heure du jour.

b) Avec départ différé (heure de fin choisie)

Appuyez sur la touche “SET” jusqu’à faire clignoter le symbole “

” (fin de cuisson).

Exemple : Fin de cuisson à 13h. Après ces actions, le départ de la chauffe est différé pour que la cuisson soit finie à 13h. En fin de cuisson (fin du temps programmé), - le four s’arrête, - l’indicateur de durée de cuisson s’éteint, - 0:00 s’affiche - une série de bips sonores est émise durant quelques minutes. L’arrêt définitif des bips sonores se fait en appuyant sur n’importe quelle touche et l’affichage repasse à l’heure du jour. Dans les 2 cas précédents, votre four se remet à chauffer. Pour arrêter la chauffe, remettre le sélecteur de fonctions sur 0. SET

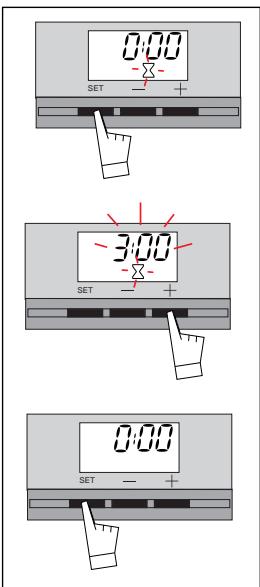

Appuyez sur la touche “SET” jusqu’à faire clignoter le symbole (Minuteur) -> l’afficheur et un petit sablier clignotent. Appuyez sur la touche ( + ou - ) jusqu’à obtenir la durée voulue ( maxi 60 minutes ) L’afficheur s’arrête de clignoter au bout de quelques secondes et le minuteur se met en marche et décompte le temps de secondes en secondes. Une fois la durée écoulée, la minuterie émet une série de bips sonores pour vous avertir.

SET SET Il est possible de modifier ou d’annuler à n’importe quel moment la programmation de la minuterie.

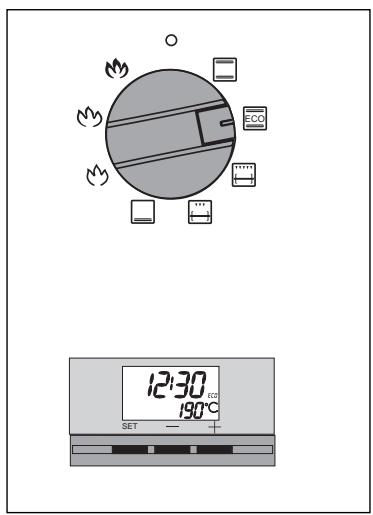

• Placez votre plat dans le four selon la préconisation indiquée dans l’afficheur. • Tournez le sélecteur de fonctions sur la position " ". L’indicateur “ECO” s’allume dans l’afficheur.

ECO Exemple : position " conseillés.

Pour optimiser la cuisson ECO, ne pas faire de préchauffage et ne pas ouvrir la porte.

*Cette position permet de faire un gain d’énergie jusqu’à 20% tout en conservant les résultats de cuisson identiques. La position ECO est utilisée pour l’étiquettage énergétique.

Cette position permet de faire un gain d’énergie tout en conservant les qualités de cuisson.

La position ECO est utilisé pour l’étiquetage énergétique.

Le gril double couvre toute la surface de la grille.

Quand au gril simple, il montrera une même efficacité pour de plus petites quantités.

Cuisson par le dessous avec un léger dosage dessus.

Placez la grille sur le gradin du bas

* Séquences(s) utilisée(s) pour l’annonce écrite sur l’étiquette énergétique conformé

Avec le tourne-broche, vous cuisez volailles et rôtis.

Recommandé pour les plats humides

(quiches, tartes aux fruits juteux... La pâte sera bien cuite dessous. Recommandé pour les préparations qui lèvent (cake, brioche, kouglof...) et pour les soufflés qui ne seront pas bloqués par une croûte dessus.

- Par mesure de sécurité, l’opération de nettoyage ne s’effectue qu’après blocage automatique de la porte. Dès que la température à l’intérieur du four dépasse les températures de cuisson, il est impossible de déverrouiller la porte même en positionnant la manette «sélecteur de fonctions» sur 0.

2. Dans quel cas faut-il effectuer une pyrolyse ?

Votre four fume lors d’un préchauffage ou fume énormément lors d’une cuisson. Votre four dégage une odeur à froid désagréable suite à différentes cuissons à la broche

la pyrolyse peut se faire après

1 cuisson de ce type si les projections sont importantes

Il ne faut pas attendre que le four soit chargé de graisses pour effectuer ce nettoyage.

La durée de la pyrolyse est de 1h30 ) ou 1h45 ( ) ou de 2h ( modifiable) et le four est indisponible pendant 2h ou 2h15 ou 2h30.

• Le voyant de thermostat s’allume lorsque le four chauffe. • La pyrolyse s’arrête automatiquement lorsque le cadenas de verrouillage s’éteint, il est alors possible d’ouvrir la porte. d) Ramenez le sélecteur de fonctions sur la position 0. e) Lorsque le four est froid, utilisez un chiffon humide pour enlever la cendre blanche. Le four est propre et à nouveau utilisable pour effectuer une cuisson de votre choix. 2) Faire une pyrolyse différée Suivre les instructions décrites dans le paragraphe ”Faire une pyrolyse immediate”, puis : a) Appuyez sur la touche “SET”. La fin de cuisson clignote pour indiquer que le réglage est alors possible. b)Appuyez sur les touches + ou - pour régler l’heure de fin souhaitée. Exemple : Fin de cuisson à 4h. Après ces actions, le départ de la pyrolyse est différé pour qu’elle se termine à 4h. Quand votre pyrolyse est terminée, remettez le sélecteur de fonctions sur 0.

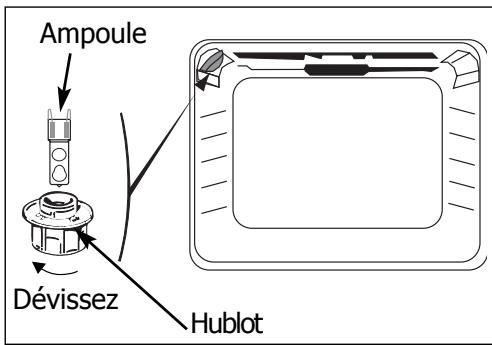

Caractéristiques de l'ampoule :

- 25 W - 220-240 V Vous constatez que... Les causes possibles Le four ne chauffe pas.

L’indicateur de T°c clignote.

• La température sélectionnée est trop basse.

- Changer le fusible de votre installation et vérifier sa valeur (16A). - Augmenter la température sélectionnée.

• Défaut de verrouillage de la porte.

- Faire appel au Service Après-Vente.

• Capteur de température défectueux .

• Le four n'est pas branché ou le fusible est hors service.

- Brancher le four ou changer le fusible.

Le nettoyage par pyrolyse ne se fait pas.

• La porte est mal fermée.

• Le système de verrouillage est défectueux.

- Vérifier la fermeture de la porte.

- Faire appel au Service Après-Vente.

Lors de votre appel, mentionnez la référence complète de votre appareil(modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique.

PIECES D’ORIGINE : lors d’une intervention d’entretien, demandez l’utilisation exclusive de PIÈCES DÉTACHÉES CERTIFIÉES D’ORIGINE.

Vous pouvez nous écrire : SERVICE CONSOMMATEURS DE DIETRICH BP 9526

95069 CERGY PONTOISE CEDEX ou nous téléphoner au :

äischen Norm EN 50304 und gemäss der Europäischen Richtlinie 2002/40/EG.

Instellen van de tijd van de oven

P.71 La Marca DE DIETRICH.

Utilice guantes aislantes para manipularla cuando la saque del horno. Déjela enfriar antes de limpiarla manualmente en el fregadero con un producto para vajillas. No utilice estropajos. ATENCIÓN: No corte encima con un cuchillo o una ruleta metálica para pizza, utilice sobre todo utensilios de plástico o de silicona. No utilizar la placa a más de 250°C, así como en función PIRÓLISIS. 105

Antes de la pirólisis, retire toda la batería de cocina.

Si el aparato está provisto de una toma de corriente, esta debe ser accesible después de su empotramiento. Es imprescindible poner el selector de función en 0 para volver a utilizar el horno. 106

La conexión eléctrica debe realizarse antes de instalar el aparato en el mueble.

• El horno debe estar conectado con un cable de alimentación (normalizado) de 3 conductores de 1,5 mm2 (1 F +1 N + tierra) que deben estar conectados a la red 220-240 V ~ monofásica por medio de una toma de corriente 1 F +1 N + tierra normalizada CEI 60083 o de conformidad con las normas de instalación. El cable de protección (verde-amarillo) va conectado al borne del aparato y también hay que conectarlo a la tierra de la instalación. • En el caso de una conexión con toma de corriente, ésta debe ser accesible después de instalar el aparato. • El neutro del horno (hilo azul) debe conectarse al neutro de la red. 107

• Conecte los hilos del cable de acuerdo a la o las indicaciones que figuran en la placa de bornes.

• Todos los filamentos de los hilos de alimentación deben quedar aprisionados bajo los tornillos. • El hilo de la fase en el borne L. • El hilo de tierra color verde-amarillo debe conectarse al borne . • El hilo del neutro (azul) en el borne N. • Enrosque a fondo los tornillos de la placa de bornes y compruebe la conexión tirando de cada hilo. • Fije el cable con el sujetacables situado a la derecha de la placa de bornes. • Cierre la trampilla con los 2 tornillos.

Nuestra sociedad no se responsabiliza en caso de accidente debido a una conexión a la tierra inexistente, defectuosa o incorrecta.

108 Para tener la seguridad de que se dispone de una instalación conforme, no dude en recurrir a un especialista en electrodomésticos. 109

- el indicador de duración de cocción se apaga, - se visualiza 0:00 - se emite una serie de bips sonoros durante unos minutos. La parada de los bips sonoros se efectúa pulsando cualquier tecla y la visualización pasa de nuevo a la hora del día.

- el indicador de duración de cocción se apaga,

- se visualiza 0:00 - se emite una serie de bips sonoros durante unos minutos. La parada de los bips sonoros se efectúa pulsando cualquier tecla y la visualización pasa de nuevo a la hora del día. En los 2 casos anteriores, el horno empieza a calentar. Para parar el calentamiento, poner el selector de funciones en 0. SET

La posición ECO se utiliza para el etiquetado energético.

La posición ECO se utiliza para el etiquetado energético.

el grill doble cubre toda la superficie de la rejilla.

El grill simple, mostrará la misma eficacia, pero con cantidades más pequeñas.

Cocción por la parte inferior con una ligera colaboración de la parte superior.

Coloque la rejilla en el nivel inferior

* Secuencia o secuencias utilizadas para el anuncio escrito en la etiqueta energética, de
