Produkttyp	Küchenhaube
Marke	Whirlpool
Modell	AKR 934/1 IX
Breite (cm)	89,9
Höhe (cm)	13,3
Tiefe (cm)	51
Durchmesser Abluftrohr (cm)	12,5
Version	Abluftbetrieb (umwandelbar in Umluftbetrieb mit Kohlefilter-Kit)
Bedienung	4 Tasten: Beleuchtung, Mindestgeschwindigkeit, mittlere Geschwindigkeit, Höchstgeschwindigkeit
Beleuchtung	LED max. 3 W, Fassung E14
Fettfilter	Metall, spülmaschinenfest (monatliche Reinigung)
Aktivkohlefilter	Optional, Wechsel max. alle 4 Monate
Stromversorgung	230 V, 50 Hz (siehe Typenschild)
Mindestinstallationshöhe (E-Herd)	60 cm
Mindestinstallationshöhe (Gas/Mischkochfeld)	75 cm
Außenreinigung	Feuchtes Tuch und mildes Reinigungsmittel, keine Scheuermittel oder Alkohol
Sicherheit	Vor Wartung Netzstecker ziehen, nicht ohne Filter verwenden, nicht unter der Haube flambieren
Normen	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Verwendung	Haushalt

Häufig gestellte Fragen - AKR 934/1 IX WHIRLPOOL

Was ist die minimale Installationshöhe der Haube über dem Kochfeld?

Der Mindestabstand zwischen Kochfläche und dem unteren Teil der Haube beträgt 60 cm bei Elektroherden und 75 cm bei Gas- oder Mischherden. Beachten Sie die Anweisungen des Herstellers des Herdes, falls diese einen größeren Abstand vorschreiben.

Wie reinige ich den Fettfilter?

Der Metall-Fettfilter sollte mindestens einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Das Spülen in der Spülmaschine kann den Filter verfärben, beeinträchtigt jedoch nicht seine Wirksamkeit.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss alle maximal 4 Monate ausgetauscht werden, oder häufiger bei intensiver Nutzung. Er kann nicht gereinigt oder regeneriert werden.

Wie ersetze ich die LED-Lampe?

Trennen Sie zunächst das Gerät vom Stromnetz. Warten Sie, bis die Lampe abgekühlt ist. Ersetzen Sie die defekte Lampe durch eine LED-Lampe vom Typ E14, max. 3 W. Beachten Sie die Anleitung für Details zum Ausbau des Gitters.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie: ob kein Stromausfall vorliegt, ob eine Gebläsestufe ausgewählt wurde und ob der allpolige Trennschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, trennen Sie die Haube für 5 Sekunden vom Netz und schließen Sie sie wieder an. Kontaktieren Sie bei Bedarf den Kundendienst.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, verwenden Sie die Haube niemals ohne ordnungsgemäß montierte Fettfilter. Dies kann eine Brandgefahr verursachen und das Gerät beschädigen.

Wie wechsle ich von Abluft- auf Umluftbetrieb?

Installieren Sie ein Zubehörset mit einem Aktivkohlefilter. Befolgen Sie die Anweisungen im Handbuch: Entfernen Sie die Fettfilter, montieren Sie die Aktivkohlefilter am Motor durch Drehen und verriegeln Sie sie, setzen Sie dann die Fettfilter wieder ein.

Welchen Durchmesser hat das Abluftrohr?

Der Durchmesser der Anschlussflansch beträgt 12,5 cm. Verwenden Sie ein Abluftrohr mit demselben Durchmesser für optimale Leistung und geringere Geräuschentwicklung.

Was tun bei Störungen oder Fehlfunktionen?

Konsultieren Sie zuerst das Kapitel 'Betriebsstörungen' in der Anleitung. Überprüfen Sie die Stromversorgung, die gewählte Geschwindigkeit und den Zustand der Filter. Wenn die Haube während des Betriebs ausgeht, prüfen Sie, ob kein Sicherungsschalter ausgelöst hat. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie kann ich die Umweltbelastung der Haube reduzieren?

Schalten Sie die Haube während des Kochens auf niedrigster Stufe ein und lassen Sie sie einige Minuten nachlaufen. Verwenden Sie hohe Stufen nur bei starkem Dampf. Reinigen Sie die Fettfilter regelmäßig und tauschen Sie die Aktivkohlefilter bei Bedarf aus. Verwenden Sie einen Abluftschlauch mit dem maximal empfohlenen Durchmesser.

BEDIENUNGSANLEITUNG AKR 934/1 IX WHIRLPOOL

DE Betriebsanleitung

FR Mode d'emploi

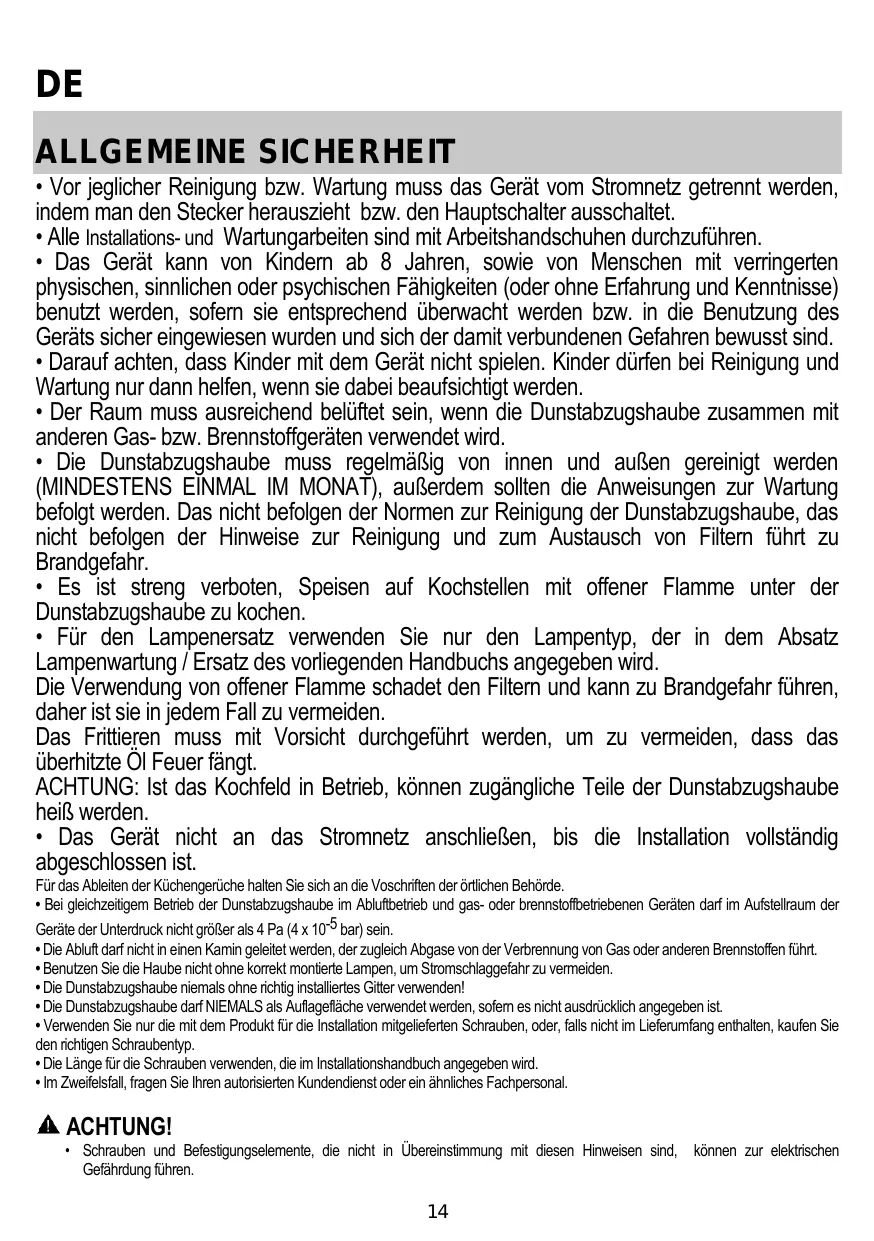

ALLGEMEINE SICHERHEIT

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie darauf beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuches angegeben wird.

Die Verwendung von offener Flamme schadet den Filter und kann zu Brandgefahr führen, daß ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube besteht werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.
  Die Abluft darit n iten a Kamin geitei wder, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffe fht.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube auf NiEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
  Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fembedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

Halten Sie Kinder unter 3 Jahren fem vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts halten.

ACHTUNG: Das Gerät darf nicht über ein externes Gerät oder mit einer Fermbedienung in Betrieb gesetzt werden.
1 Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen.
Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden.
Die Installation, die auch Anschlisse an das Wasserversorgungsznet (wenn vorgesehen) und an das Stromnet beinhaltet, und Reparaturen müssen von Fachpersonal ausgeführt werden.

Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindem aufbewahren, um Erstickungsgefahr zu vermeiden.

Das Gerät nicht benutzen, wenn man nass oder barfuß ist.

Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Das Verpackungsmaterial ist 100% recyclelbar und mit dem Recycling-Zeichen gekennzeichnet

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung überkommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnde und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
Es duren keine elektrischen oder mechanischen Änderungen am Gerat oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihr hemr Handler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60cm im Fall von elektrischen Kochfeldem und 75cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofem die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Wenn das Kabel keinen Stecker hat, die Drahte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Freqenz

Lesen Sie den Wert auf dem Aufkleber mit den Geräteigenschaften auf der Innenseite der Kappe.

Verdraughtung

N:Blau

L:Braun

Austausch des Netzkabels

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestellt. Sollte das Kabel beschadigt werden, muss beim Kundendienst Ersatz angefordert werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschlieben, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen überimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Jegliche Verantwortung wird von der Firma abgeleht, sollen these Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

I. Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfert werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführ wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohe basiert, installieren.

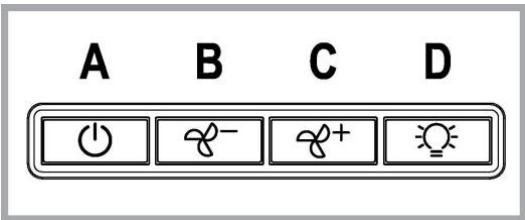

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einsatz der geringsten Saugstärke
C. Schalter zum Einsatzen der mittleren Saugstärke
D. Schalter zum Einsatz der maximalen Saugstärke

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspüglichgengenfolgen. Der Metalfettfilter kann bei der Reinigung in der Spulmaschine abfarben, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.

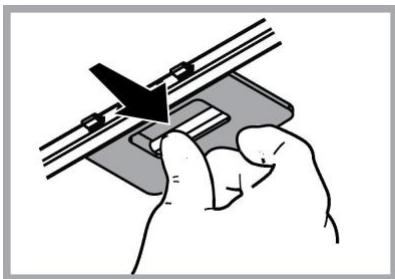

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselten werden.

Er kann NICHT gereinigt oder ermut aktiviert werden.

Entfermen Sie den/die Fettfilter.

Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell:

Stellen Sie sichere, dass die Stiffe R am Abluftkanal in die Schlitzes eingreifen, drehen Sie dann den Aktivkohlefilter im Uhrzeigersinn, bis er einrastet.

Gehen Sie zum Herausnehmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.

Setzen Sie den/die Fettfilter wieder ein.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Gitter wieder einbauen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailiertere

Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1d") im Anhang nachsehen.

Gitter wieder einbauen.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet.

Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bite wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie这点 Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringem: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwendten Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchfahren, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:

Prufen, ob:
- ein Stromausfall vorliegt.
- eine Geschwindigkeit gewählt wurde.

• Wenn die Leistung der Abzugshaube mangelhalt ist:

Prufen, ob:
- die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
- die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
- der Kohlefilter verbraucht ist (bei Umluftversion).

• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.

Prufen, ob:

• ein Stromausfall vorliegt.
• die allpolige Trennvormirchtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbremen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Teile, die nicht zum Lieferumfang des Produkts gehören

Sie können die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterlagen:

• Besuchen Sie unsere Internetseite docs.whirlpool.eu

• Verwenden Sie den QR-Code

• Alternativ können Sie unserer Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheit). Wird unser Kundendienst kontaktiert,itte die Codes auf dem Typenschild des Produkts angegeben.
