BEDIENUNGSANLEITUNG Sigma HF 60 - 07PA4900 BEST

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Bei Installations- und Wartungsarbeiten Handschuhe/TRagen.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

Warning: Die Nichtbeachtung der Schrauben oder Fixervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährungen führen.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrie-ben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

ABLEITUNGDERABLUFT

(Für die Abluftversionen)

! Die Abluftöffnung und -leitung (Durchmesser 150 mm)VBoreiten.
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss von den Normen zugelassen sein.
Die Dunstabzugshaube nicht an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminen, Öfen usw.) anschließen.
In Bezug auf den Abluftabzug müssen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluftarf außerdem nicht über einen Hohliaum in der Mauer abbezogen werden, wenn dieser nicht ausdrücklich zu diesen Zweck bestimmt ist.
! Den Raum mit Luftintrittsöffnungen versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbau (der 0,04 mbar nicht überschreiben dare); wird die Haube)namlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölöfen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequellekommen.

UMLUFT-ODERABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden. Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft-oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab (Durchmesser 150 mm).

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück. Für diese Version wird Folgenden besteht: 1 Luftleitbrett, 1 Reduzierstuck, 1 Kohlefilter. Die Luftauslasschlitze des Oberen Rohrs müssen nach aber gerichtet sein.

Nur für Abzugshauben mit elektronischer Steuerung:

Die 4. Geschwindigkeit (die hochste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren; In Hauben mit Spannung 120V / 60Hz ist diese Funktion nicht aktiv und die 4. Geschwindigkeit wird durch den Buchstaben b (Booster) angezeigt.

• Wenn die Dunstabzugshaube eingeschelt betweit (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert. In Hauben mit Spannung 120V / 60Hz ist diese Funktion nicht aktiv.

• Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fernbedienung (optional) gegeben wird, ertont ein Tonsignal - "Beep".

• Wenn während der Betriebsdauer der Dunstabzugshaube eine Unterbrechung der Stromversorgung eintritt, schaltet die Dunstabzugshaubesich automatisch aus und die Taste gehen in die OFF-Position über. Der Motor ist somit von Hand erneut zu betäigen.

Betriftn nur Dunstabzugshauben, die mit einem Steuersystem mit

Infrarotsensoren ausgestattet sind: Das Gerät wurde mit einem

Steuersystem mit Infrarotsensor ausgestattet. Direkte

Sonneneinstrahlung auf Sensoren diesen Typs kann deren Funktion beeinflussen. Bei Bedarf ist das Sonnenlicht mit Abdeckungen oder anderen Geräten zu verstcken.

BEDIENELEMENTE

Bedienung gemäß Abb. 33:

A) LICHTeinschalter
B) LICHT ausschalten.
C) Drosselt die Geschwindigkeit auf ein Minimum. Bei 2 Sek. langem Drücken wird der Motor abgeschaltet.
D) Betätigung des Motors (mit der zuletzt verwendeten Geschwindigkeit) und Erhöhen der Geschwindigkeit bis zum Maximum.
E) RESET FILTERALARM / TIMER: Wird diese Taste während der Anzeige des Filteralarms (bei abgeschaltetem Motor) gedrückt, wird der

Stundenzahler nulgestellt. Wird die Taste hingegen bei laufendem Motor gedruckt, wird der TIMER aktiviert, die die Abzughaube nach 5 Minuten automatisch abschaltet.

L1) Die vier GRUNEN LEDs zeigen die momentane Geschwindigkeit an.
L2) Wenn die LED rot ist (bei abgeschaltelem Motor), zeigt sie FILTERALARM an. Wenn die LED grün ist und blinkt, zeigt sie an, dass der TIMER über die Taste E aktiviert worden ist.

FILTERALARM:

Nach einer Betriebszeit von 30h leuchtet LED L2 stets ROT, um anzuzeigen, dass die Fettfilter gereinigt werden * müssen . Nach einer Betriebszeit von 120h blinkt LED L2 ROT, um anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetauscht werden * müssen .

Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzahlers die Taste E (RESET) während der Anzeuge des Filteralarma zu drucken.

Bedienung gemäß Abb. 34:

A) Lampen AUS: Bei Betätigung der Taste schalten sich die Lampen aus.
B) Lampen EIN: Bei Betätigung der Taste schalten sich Lampen ein.
C) OFF/- Motor: Vermindert die Geschwindigkeit bis zur Mindestgeschwindigkeit. Bei Betätigung für 2" schaltet sich der Motor aus. Bei Betätigung für 2" und Aktivierung von FILTER RESET wird der Stundenzahler auf null gestellt.
D) ON/+ Motor: Schaltet den Motor ein und erhöht die Geschwindigkeit des Motors bis zur Höchstgeschwindigkeit.
E) ON/OFF: Aktiviert/deaktiviert den Sensor( AUTOMATISCHER oder MANUELLER Betriebssmodus). Im automatischen Betriebssmodus ist LED L2 eingeschaltet und LED L1 zeigt die jeweils laufende Geschwin-digkeit an. Im manuellen Betriebssmodus ist LED L2 ausgeschaltet.
L1) 4 Leds: 4 GRÜNE LEDs. Zeigen die eingestellte Geschwindigkeit an L2) 4 Leds: GRÜN zeigt den AUTOMATISCHEN Betriebsmodus an.
AUSGESCHALTET: zeigt den MANUELLEN Betriebsmodus an ROT zeigt das FILTER RESET an

FILTER RESET: wird bei ausgeschalteten Motor für 30" angezeigt: Nach 30h leuchtet LED L2 stets ROT. Nach 120h blinking LED L2 ROT Reset erfolgt mittels C.

SENSIBILITÄT: Im manuellen Betriebsmodus kann durch gleichzeitiges Drucken von E und D das Programm zur Einstellung der Sensibilität aufgerufen werden. Die jeweils eingestellte Sensibilität wird durch die vier grünen LEDs angezeigt. Mit den Tasten C(-) und D(+) wird die ge-wünschte Sensibilität eingestellt. Durch Drucken von E kann der Bediener die gewünschte Sensibilität speichern und zum manuellen Betriebsmodus zusammenkehren.

Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor beschädigten können!

Bedienung gemäß Abb. 35:

Taste A: Lichtschalte

Taste B: Zündschalter Motor ON/OFF bei der I. Geschwindigkeit.

Taste C: Schalter II. Geschwindigkeit.

Taste D: Schalter III. Geschwindigkeit.

Bedienung gemäß Abb. 36:

A:Beleuchtung
B: Motorschalter ON/OFF bei der I. Geschwindigkeit.
C: Motorschalter ON/OFF bei der II. Geschwindigkeit.
D: Motorschalter ON/OFF bei der III. Geschwindigkeit.
E:Motorkontrolleuche.

Bedienung gemäß Abb. 37-38-39:

Taste A = LICH T einschalten/ausschalten.

Taste B = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobei gleichzeitig auf dem Display die Zahl für die gewährte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert.

Display = - Anzeige der gewähten Motorgeschwindigkeit (von 1 bis 4); - Anzeige der Timerauslösung durch Aufblinken der Nummer; - Anzeige des Filteralarms, wenn das mittlere Segment sich einschaltet oder blinkt.

Taste D = Schaltet den Motor ein. Wir die Taste nochmals gedrück, so werden nacheinander die Geschwindigkeiten 1-4 des Motors eingeschaltet. Wird die Taste ungebahr 2 Sekunden lang gedrück, so kommt der Motor

zum Stillstand.

Taste R = Reset der Fett- und der Kohlefilter. Bei Eintritt des Filteralarms (Einschalten des mittlen Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Fettfilter zu reinigen und die Kohlefilter zu ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen ihre Haube keine Umluftversion ist und darüber keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschelteten Motor und ist ungefahr 30 Sekunden lang sichbar. Zur Wiederaufnahme der Stundenzahlung muss die Taste 2 Sekunden lang gedrück werden während die Anzeige blinkt.

Bedienung gemäß Abb. 40:

AUTOMATISCHER BETRIEB MIT SENSOR:

Taste A: Ein- und Ausschalten der Lampen.

Taste B: Ein- und Ausschalten des "automatischen" Betriebs. Das Einschalten dieser Funktion wird durch ein "A" auf dem Display C angezeigt; die Geschwindigkeit des Motors passst sich automatisch der in der Kuche vorhanden Koncentration von Dunst, Gerüchen und Gas an. Display C:- Auf thisem wird der automatische Betrieb des Sensors angezeigt (Bu-chstabe "A"); - Weiters die durch den Sensor vorgegebene Motorgeschwindigkeit. Das Einschalten bzw.- Blinken des mittleren Teiles deutet auf einen Filteralarm hin.

Taste D: Vermindern der Motorgeschwindigkeit / Reset. Die Motorgeschwindigkeit wird bis auf Null vermindert (Anhalten); nach etwa 1 Minute schaltet die Haube automatisch wieder mit der vom Sensor vorgegebenen Geschwindigkeit ein. Druckt man diese Taste während der Anzeige des Filteralarms, so erzielt man die Rückstellung (RESET) des Zählerworks der Betriebsstunden, das in der Folge neu anlauft.

Taste E: Erhöhen der Motorgeschwindigkeit. Nach etwa 1 Minute schaltet die Haube automatisch wieder auf die vom Sensor vorgegebene Geschwindigkeit um.

Einstellen der Sensorsensibilität: Die Sensibilität des Sensors kann folgendermaßen eingestellt werden:- Die Haube durch Drücken der Taste B ausschalten.- Gleichzeitig die Tassen D und E drücken (auf dem Display erscheidt die Anzeige der Sensorsensibilität).- Taste D oder E drücken, um die Sensibilität des Sensors zu erhöhen bzw. zu vermindern (1 : gingste Sensibilität / 9: höchte Sensibilität).- Bei einem Stromausfall stellt sich der Sensor automatisch auf Sensibi-litatsstufe 5 ein.
Achtung: Verwendten Sie in der Höhe der Haube keine Silikonprodukte, weil diese den Sensor beschädigen können!

Bedienung gemäß Abb. 41:

Taste L: Lichtschalter.

Taste 1: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe I.

Taste 2: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe II.

Taste 3: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe III.

Taste 4: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe IV.

Filteralarm: nach circa. 30 Betriebsstunden blinken die

Geschwindigkeitsstaten (Tasten 1, 2, 3 und 4) beiausgeschalteten ssn. NachReinigung der Fettfilter ist der Stundenzahler auf null zurückzustellen (Reset), indem eine der blinkenden Tasten 2Sekunden lang gedrück gehalten wird.

Timer: Zur Aktivierung des Timers (um 5 Minuten verzogerte Ausschaltung) ist eine der Geschwindigkeitsstaxen (Tasten1, 2, 3 oder 4) bei laufendem Motor 2 Sekunden Geschwindigkeitsstufe zu/GLink.

Bedienung gemäß Abb. 42:

Taste L: Lichtschalter.

Taste 1: Aktiviert/deaktiviert den Sensor (AUTOMATISCHER oder MANUEL-LER Betriebsmodus). Im automatischenBetriebsmodus ist der Sensor aktiviert und die Geschwindigkeit des Motors passt sich automatisch der in der Kuchevorhanden Koncentration von Dunst.- gibt Hinweis auf "Filteralarm" (bei ausgeschalteten Motor).

Taste 2: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe I.

Taste 3: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe II.

Taste 4: EIN-/AUS-Schalter für Motor auf Geschwindigkeitsstufe III. Filteralarm: nach circa. 30 Betriebsstunden blinken die

Geschwindigkeitstasten (Tastes 1, 2, 3 und 4) bei ausgeschalteten Motor ca. 30 Sekunden lang, um anzuzeigen, dass die Fettfilter gereinigt werden müssen. NachReinigung der Fettfilter ist der Stundenzahler auf null zurückzustellen (Reset), indem eine der blinkenden Tastes 2 Sekunden lang gedrückt gehalten wird.

EMPFOUNDLICHKEIT DES SENSORS: Wenn der Sensor eingeschaltet ist, startet die Abzughaube automatisch bei jeder Art von Geruch, Dampf, Rauch oder Hitze, die beim Kochen entstehen. Die Empfindlichkeit des Sensors kann auf den jeweiligen Bedarf eingestelltwerden. Zum Beispiel: hohe Empfindlichkeit, falls eine elektrische Kochfläche verwendet wird, oder geringe Empfindlichkeit, wenn eine Gaskochfläche zum Einsatz kommt. Die Empfindlichkeit kann geändert werden, indem gleichzeitig die Taste L und die Taste 1 gedrückt werden. Der gewünschte Empfindli-chkeitsgrad wird dann eingestellt, indem er über die Tastes 2, 3 und 4 selektiert wird. Die neue Einstellung wird durch Betätigten der Taste 1 gespeichert.

Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor beschädigten können!

Bedienung gemäß Abb. 43:

Taste A: Schaltet die Lichter ein/aus; wird sie circa 2^ gedrück gehalten, wenn der Filteralarm aktiv ist, stellt sie dieStundenzahlung zurück.

Taste B: Aktiviert / deaktiviert die Funktion "Automatisch".

Kontrollampe S -Filteralarm:Leuchtet die Kontrollampe auf, bedeutet dies, daß 30 Betriebsstunden vergangen sind; sie bleibt 30^ lang eingeschaltet.Wenn die Kontrollampe S blinkt,bedeutet dies, daß circa 120 Betriebsstunden vergangen sind. Die Filterrückstellungwird nur bei abgeschaltelem Motor bei der manuellen sowie automatischen Betriebsart angezeigt.

Automatischer Betrieb mit Sensor:Durch Betätigung der Taste B wird der automatische Betrieb aktiviert, der durch das Aufleuchten der zutreffendenLED angezeigt wird. Blinkt die LED, wartet der Sensor auf die Daten.

Änderung der Sensorempfindlichkeit:Bei manueller Betriebsart und ausgeschalteten Motor gleichzeitig auf die Tasten B und C drücken. Nun wird durch das Aufleuchten der LED C, D oder E die bereits eingestellte Empfindlichkeit angezeigt. Zum Einstellen dergewünschen Empfindlichkeit eine der Tasten C, D, E (min, Med. MAX) betätigten. Zum Speichern erneut auf die TasteB drucken. Durch die nochmalige Betigung der Taste B erfolgt die Einstellung auf den manuellen Betrieb.

Betriebsweise als herkömmliche Abzugshaube:Bei automatischer Betriebsart auf die Taste B drücken. Somit erfolgt der Übergang auf die manuelle Betriebsart und die LED B erlischt.Durch Betätigung einer der Tasten C, D, E lauft der Motor jeweils mit 1., 2. und 3. Geschwindigkeit an. Wird dieselbe Taste 2^ lang gedrück gehalten, schaltet der Motor ab.

Bedienung gemäß Abb. 44:

P1: Licht ein- und ausschalten

P2: Motor bei erster Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P3: Motor bei zweiter Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P4: Motor bei dritter Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P5: Motor bei vierer Geschwindigkeit (Ikone blinkt) anlassen. Sonstige Geschwindigkeitskosten sind ausgeschaltet. Maximale Geschwindigkeit wurde max. auf 5 Minuten eingestellt, nach Ablauf dieser Zeit wird die dritte Geschwindigkeit automatisch eingestellt.

P6: TIMER (Ikone wird angezeigt) betätigten. Bei Betätigung des Timers (5 Minuten) halt der Motor nach 5 Minuten automatisch an.

P7: FILTER-ALARM. Nach 30 Betriebsstunden wird die Ikone angezeigt, um zu zeigen, dass der Fettfilter zu reinigen ist.

Nach 120 Betriebsstunden wird die Ikone angezeigt, um zu zeigen, dass der Fettfilter zu reinigen ist und die Kohlfilter zu wechseln sind.

Zwecks Zurücksetzung des Alarms ist die Ikone beim Anzeigen (oder Blinken) zu drücken.

Es besteht die Möglichkeit einer Tastensperre (zwecks Reinigung) durch Drücken und Halten der Tasten P1 und P7. Wenn der Reinigungsmodus eingeschaltet ist, bleiben die Tasten P1 und P7 eingeschalten. Um den Reinigungsmodus zu verlassen, sind die Tasten P1 und P7 erneut einzuschalten, indem sie gleichzeitig gedrück werden (langes Drücken) 5 Minuten abgewartet werden.

Bedienung gemäß Abb. 45-46:

Taste TC1 (Lichter)Einschalten / Ausschalten des Hauptlichts ON/ OFFwenn das Hauptlicht eingeschaltet ist, ändert BL1 die Farbe und schaltet sich ein. Nach den Drucken und Halten schalten sich die Hilfslichter (optional) ein/aus.

Taste TC2 (Motor - V1)ON/OFF Motor - Schaltet den Motor mit der ersten Geschwindigkeit ein.

Taste TC3 (Motor - V2) Schaltet den Motor mit der zweiten Geschwindigkeit ein.

Taste TC4 (Motor - V3) Schaltet den Motor mit der dritten Geschwindigkeit ein.

Taste TC5 (Motor - V4)Schaltet den Motor mit der vierten Geschwindigkeit einDie Dauer der hochsten Geschwindigkeit wird auf maximal 5 Minuten eingestellt, nach denen Ablauf wird automatisch die dritte Geschwindigkeit eingestellt. Wenn der Motor eingeschaltet ist, schaltet sich das LED-Licht der letzten gewährten Taste (TC2-TC5) zwecks Anzeige, welcher Wert eingestellt wurde, ein.

Taste TC6 (TIMER automatisches Abschalten nach 5 Min.) Schaltet die TIMER Funktion bei zuvor eingestellter Geschwindigkeit ein. Wenn der Motor NICT eingeschaltet ist, schaltet sie den Motor mit der ersten Geschwindigkeit sowie die TIMER Funktion ein. Wenn die TIMER Funktion eingeschaltet ist,ändert BL6 die Farbe und schaltet sich ein.

ALARM Filter 30 STD. Nach 30 Betriebsstunden schaltet sich der Alarm der Fettfilterreinigung ein. Wenn der Filteralarm aktiviert ist, wird dieser nach jedem Ausschalten des Motors 30 Sekunden lang angezeigt.BL6 bleibt eingeschaltet. In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms dur Drücken und Halten von TC6.

ALARM Filter 120 STD. Nach 120 Betriebsstungen schaltet sich der Alarm für den Austausch der Aktivkohlefilter ein (optional).Wenn der Filteralarm aktiviert ist, wird dieser nach jedem Ausschalten des Motors 30 Sekunden

lang angezeigt.BL6 beginnnt zu blinken. In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms durch Drücken und Halten von TC6. Es besteat die Möglichkeit einer Tastensperre (zwecks Reinigung) durch Drücken und Halten der Tasten TC1 und TC6. Wenn der Reinigungsmodus eingeschaltet ist, bleiben die Tasten TC1 und TC6 eingeschaltet. Um den Reinigungsmodus zu verlassen, sind die Tasten TC1 und TC6 erneut einzuschalten, indem sie gleichzeitig gedrück werden (langes Drucken) oder 5 Minuten abgewartet werden.

Limit der Arbeitszeit: Wenn die Dunstabzugshaube ausgeschaltet ist (Lichter bzw. Motor), wird diese nach 10 Stunden ohne Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen ausgeschalte.

Buzzer: Jedes Mal, wenn mithilfe der Tastatur oder Fernbedienung (optional) eine Anweisung gegeben wird, gibt der Buzzer ein Tonsignal - „Beep".

Bedienung gemäß Abb. 47-48:

Taste TC1 (Lichter)Einschalten / Ausschalten des Hauptlichts ON/ OFFWenn das Hauptlicht eingeschelt ist, änder BL1 die Farbe und schaltet sich ein. Nach dem Drucken und Halten schalten sich die Hilfslichter (optional) ein/aus.

Taste TC2 (Motor - V1)ON/OFF Motor - Schaltet den Motor mit der ersten Geschwindigkeit ein.

Taste TC3 (Motor - V2)Schaltet den Motor mit der zweiten Geschwindigkeit ein.

Taste TC4 (Motor - V3) Schaltet den Motor mit der dritten Geschwindigkeit ein.

Taste TC5 (Motor - V4)Schaltet den Motor mit der vierten Geschwindigkeit einDie Dauer der maximalen Geschwindigkeit wird auf maximal 5 Minuten eingestellt, nach deren Ablauf wird automatisch die dritte Geschwindigkeit eingestellt. Wenn der Motor eingeschelt ist, schaltet sich das LED-Licht der letzten gewährten Taste (TC2-TC5) zwecks Anzeige, welcher Wert eingestellt wurde, ein.

Taste TC6 (Auto ASC)Schaltet die automatische ASC Funktion ein/aus. Auf diese Weise erhöht/senkt sich die Geschwindigkeit des Motors auf Basis der Rauchmenge und der unter der Dunstabzugshaube erzeugten Gerüche. Wenn die Funktion aktiv ist, schaltet sich BL6 ein (dauerhaftes Licht). Wahrend jeder Änderung der Motorgeschwindigkeit - ob automatisch oder vom Benutzer erzwungen - blinkt BL6 eine Sekunden lang.

ALARM Filter 30 STD. Nach 30 Stunden des Betriebs, schaltet sich der Alarm der Fettfilterreinigung ein.Wenn der Filteralarm aktiviert ist, wird dieser nach jedem Ausschalten des Motors 30 Sekunden lang angezeigt.BL6 bleibt eingeschaltet.In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms durch Drücken und Halten von TC6.

ALARM Filter 120 STD. Nach 120 Betriebsstungen schaltet sich der Alarm für den Austausch der Aktivkohlefilter ein (in der Option enthalten).Wenn der Filteralarm aktiviert ist, wird dieser 30 Sekunden lang nach jedem Einschalten des Motors angezeigt.BL6 beginnt zu blinken.In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms durch Drücken und Halten von TC6.

Tasten TC5 + TC6 (ASC Empfindlichkeit)Es besteht die Möglichkeit der Änderung der Empfindlichkeit der ASC Geruchssen-soren in 4 vertshiedenen Ebenen, in Abhängigkeit von den eigenen Bedürfnissen. Zu thisem Zweck werden die Tasten TC5 und TC6 gleichzeitig gedrück und gehalten.Der Motor soll ausgeschelt sein, und die automatische Funktion darf NICTN aktiviert sein.Fur den Fall, dass die Funktion der Einstellung der Empfindlichkeit eingeschatelt:alle BL schalten sich aus (keine Anzeige), danach schaltet sich BL6 ein und leuchtet mit DAUERHAFTEM Licht.Nach 1 Sekunde zeigen die LED-Lichter BL2-BL5 den Wert der eingestelltten Empfindlichkeit an, von BL2 mit dem niedrigsten Wert bis hin zu BL5 mit dem hochsten Wert. Es besteht die Möglichkeit der Einstellung eines anderen Werts, indem man die entsprechenden Tasten TC2, TC3, TC4 oder TC5 verwendet.Zwecks Speicherung einer neuen Empfindlichkeit ist die Taste TC6 zu drucken oder auf die automatische Abschaltung der Funktion zu warten.

Es besteht die Möglichkeit einer Tastensperre (zwecks Reinigung) durch Drücken und Halten der Tasten TC1 und TC6. Wenn der Reinigungsmodus eingeschaltet ist, bleiben die Tasten TC1 und TC6 eingeschaltet. Um den Reinigungsmodus zu verlassen, sind die Tasten TC1 und TC6 erneut einzuschalten, indem sie gleichzeitig gedrück werden (langes Drucken) oder 5 Minuten abgewartet werden.

Limit der Arbeitszeit! Wenn die Dunstabzugshaube ausgeschalt ist (Lichter bzw. Motor), wird diese nach 10 Stunden ohne Anweisungen Seiten des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen ausgeschalten.

Buzzer: Jedes Mal, wenn mithilfe der Tastatur oder Fernbedienung(optional) eine Anweisung gegeben wird, gibt der Buzzer ein Tonsignal - „Beep".

Bedienung gemäß Abb. 49

Taste A: Lichtschalter; Position 0: Licht aus; - Position 1: Licht an.

Taste B: Motorschalter; - Position 0: Motor ausgeschaltet; - Position 1-2-3:

Motor eingeschaltet mit erster, zweiter und dritter Geschwindigkeit.

WARTUNG

!Vor dem Reinigen oder Warten die Spannungszufuhr ausschalten.

Reinigung der Abzugshaube

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

AUSSENREINIGUNG: Für die äußere Reinigung (von lackierten Geräten) ein mit lauwarmem Wasser und neutralem Reiniger angefeuchtetes Tuch verwenden; für Edelstahl-, Kupfer- oder Messinghauben Spezialprodukte verwenden.

INNENREINIGUNG: Für die innere Reinigung des Geräts einen mit denaturiertem Äthylalkohol getränkten Lappen (oder Pinsel) verwenden. WAS NICT GETAN WERDEN DARF: Keine scheuernden oder korrosiven Produkte (zum Beispiel Metalschwämme, zu harte Bürsten, aggressive Reinigungsmittel usw.) verwenden.

Reinigung der Fettfilter

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.

ENTFERNEN DER FILTER: Die Klammer im Bereich des Griffs darüber drücken und darauf den Filter nach untenziehen.

REINIGEN DER FILTER: Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspulmaschine waschen. Beim Waschen in der Geschirrspulmaschine wird die Funktionstüchtigkeit der Filter nicht beeninträchtigt, wenn diese evtl. etwas ausbleichen.

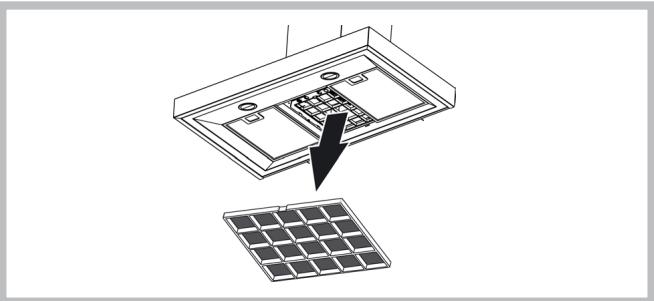

Austausch von Kohlefilter

(Nur bei Umlufthauben)

WIE OFT MUSS ER AUSGETAUSCHT WERDEN: Mindestens alle 6 Monate, In Bezug auf die Verwendung.

WIE WIRD ER ENTFERNT: bei Verwendung des Geräts in Umluftversion muss der Kohlefilter ausgetaucht werden: um ihn hersuszunehmen, die Klemme nachinnenziehen und den Filter nach unten drehen.

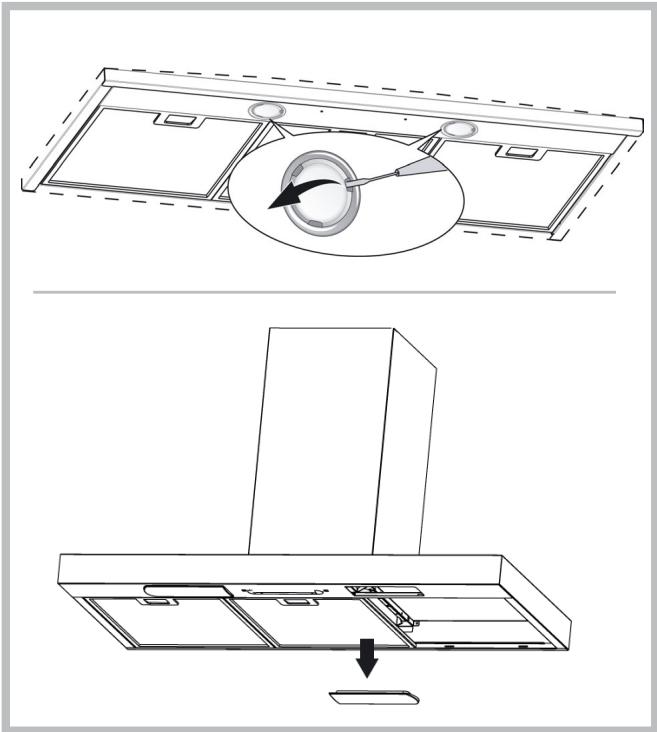

Beleuchtung

Gegen Lampen vom selbst Typ auswechseln; wenn die Lampe nicht in der im Blatt „Hinweis" genommen Tabelle aufscheint, wenden Sie sich an das Zentrum für technische Hilde.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/ CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.itte sorgen Sie darüber, dass das Gerät ordnungsgemäß entsorgt wird, damit möglichste negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen konnten. Das Symbol auf dem Produkt bedeutet, dass thises Gerät nicht in den normalen Hausmüll führt, sondern den jeweiligen communalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen. Für{nahere Informationen über Entsorgung und Recycling thesese Produktess wenden Sie sichitte an ihre communalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an ihren Handler.

STÖRUNGEN

Sollte die Abzugshaube nicht korrekt Funktionieren, beachten Sie folgende Hinweise, bevor Sie den Kundendienst Kontaktieren:

- Abzugshaube Funktioniert nicht

Mögliche Ursache (1): Versorgungsleitung ist nicht oder nicht korrekt angeschlossen.

Lösung: Der Monteur hat die elektrische Installation des Geräts nicht korrekt angeschlossen. Rufen Sie einen Elektriker / Monteur an. Mögliche Ursache (2): Die Geschwindigkeit wurde nicht gewählt.

Lösung: Wahlen Sie die Geschwindigkeit auf dem Bedienpult.

Wenn sich die Haube während des normalen Betriebs ausschaltet, prüfen Sie, ob die Stromversorgung nicht ausgeschaltet wurde und der omnipolare Schalter sich nicht eingeschaltet hat.

- Das Geblase Funktioniert nicht, noch die Lampen leuchten

Mögliche Ursache: Das Versorgungskabel des Gebläse Motors ist nicht angeschlossen.

Lösung: Lokalisieren Sie das Versorgungskabel des Gebläse-Motors und schließen Sie es an. Prufen Sie, ob der Lüfter funktioniert. Wenn Sie das Problem nicht beseitigen konnen, rufen Sie den Kundendienst an.

Die Abzugshaube Funktioniert nicht korrekt

Mögliche Ursache: Verschmutzte Filter / Trennwände.

Lösung: Prufen Sie, ob der Filter sauber ist.

Bei Abzugshauben mit Kanalsystemen und bei Abzugshauben mit Aussenmotor

Mögliche Ursache (1): Das Kanalsystem wurde nicht gemäß der Anforderungen gefertigt. Wenn die Kanallange den Anforderungen des Herstellers nicht entspricht, kann die Abzugshaube nicht optimal funkionieren. Wenn der Kanalquerschnitt zu Klein ist, oder im System sich zu viele Rohrbögen befinden, wird der Luftfluss langsamer.

Während der Montage des Abzugskanals sollen den offziellen

Anweisungen der zuständigen Organe beachtet werden. (zum Beispiel dar die abgesaugte Luft nicht in den Kanal gelangen, da dies schon bei der Heizungsanlage, der Thermosiphonpumpere, usw. betrieben wird). Im Raum befinden sich die Belüftungsöffnungen.

Rufen Sie einen Monteur an.

Mögliche Ursache (2): Der Kanal ist verstopft.

Lösung: Prüfen Sie, ob ein Fremdkörper den Ventilkanal verstopt (Vogelnester oder Verschmutzungen).

Mögliche Ursache (3): Ein Flügel der Drosselklappe öffnet sich nicht.

Lösung: Prufen Sie, ob die Transportsicherung am Flügel der Drosselklappe beseitigt ist und ob die Flügel sich frei bewegen können Bei Abzugshauben mit Filter

Mögliche Ursache: Der Kohlefilter ist komplett getränkt.

Lösung: Tauschen Sie den Kohlefilter aus.

- Lampe Funktioniert nicht

Lampen (LED):

Wenn diese Lampe nicht in der unten angegebenen Tabelle (Spalte mit Hinweis) angegeben ist, rufen Sie den Kundendienst an.

Lampen mit Gluhbirnen:

Mögliche Ursache: Die Glühbirne oder Lampenfassung ist mangelhaft, oder ein Versorgungskabel hat sich abgelöst.

Lösung: Die Glühbirne in eine andere Fassung eindrehen. Soltte die Glühbirne weiterhin nicht Funktionieren, tauchen Sie die Glühbirne gegen eine andere desselben Typus aus. Brennt nun die Glühbirne, ist die

Fassung mangelhaft oder das Versorgungskabel ist abgelöst. Rufen Sie den Kundendienst an.

Halogenlampen:

Mögliche Ursache: Die Glühbirne oder Lampenfassung ist mangelhaft, oder ein Versorgungskabel ist abgelöst.

Lösung: Tauschen Sie die Glühbirne gegen eine andere desselben Typs aus. Wenn das Problem weiter besteht, rufen Sie den Kundendienst an.

- Fernbedienung Funktioniert nicht (wenn sie sich in dem Lieferumfang befindet)

Mögliche Ursache (1): Keine Verbindung zwischen Fernbedienung und Abzugshaube.

Lösung: Prüfen Sie, ob die Tasten auf der Abzugshaube korrekt Funktionieren.

Die Stromversorgung der Abzugshaube mittels eines Kreisunterbrechers ausschalten, dann nochmal die Stromversorgung einschalten. Noch每一个人的 Verbindung zwischen Fernbedienung und Abzugshaube gemäß der Betriebsanleitung von der Fernbedienung wiederherstehen.

Mögliche Ursache (2): Die Batterie der Fernbedienung ist leer.

Lösung: Die Batterie gegen eine neue austauschen.

- Verriegelung der vertikalen Teleskoptafel (wenn sie sich in dem Lieferumfang befindet)

Wenn alle LED's blinken, ist die Teleskoptafel verriegelt. 30 Sekunden abwarten und die Taste „oben" oder „unter" drücken, um das Tablet zu entsperren.

Wenn die Taste „oben" oder „unter" blinkt, befindet sich der Schmierstofffilter nicht in der korrekten Position. Stellen Sie das Filter korrekt ein.

Wenn die Tafel verriegelt ist, prufen Sie, ob ein Versorgungskabel getrennt ist. Wenn das Problem weiter besteht, rufen Sie den Kundendienst an.

Teile, die nicht zum Lieferumfang des Produkts gehoren

- Afzuigkap werkt nicht

• De verlichting werkt nicht

Reflectoren (LED):

• Afstandsbediening werkt nicht (indien in de set)

Kommandon Fig. 37-38-39

Knapp A = tänder/slacker lijusen.
