Marke	FALMEC
Modell	EXPLOIT TOP
Kategorie	Dunstabzugshaube
Installationsart	Wandmontage
Material	Edelstahl mit Anti-Fingerprint-Behandlung (Fasteel)
Mindestabstand zur Kochfläche	≥ 65 cm (für Gasherd, anpassbar nach Normen)
Anzahl der Geschwindigkeiten	3 + 1 Intensivstufe (je nach Version)
Timer-Funktion	Ja, automatische Abschaltung nach 15 Minuten
Alarm bei Sättigung der Metallfilter	Ja, nach 30 Betriebsstunden (rotes Dauerlicht)
Beleuchtung	Hocheffiziente LED-Spots
Metallfettfilter	Waschbar (Einweichen in kochendem Wasser oder Spülmaschine max. 55°C)
Aktivkohlefilter	Alle 3-4 Monate austauschen (nicht waschbar)
Abluftmodus	Nach außen (Abluft) oder Umluft (Filterbetrieb)
Bedienfeld	Elektronisch mit Tasten
Stromversorgung	Netzanschluss (siehe Typenschild im Inneren der Haube)

Häufig gestellte Fragen - EXPLOIT TOP FALMEC

Wie installiere ich die Dunstabzugshaube EXPLOIT TOP?

Die Installation muss von einem qualifizierten Installateur durchgeführt werden. Befestigen Sie zuerst die Trägerschiene an der Wand in der angegebenen Höhe (mindestens 65 cm über dem Kochfeld bei Gas). Hängen Sie die Haube an die Schiene und justieren Sie die Ausrichtung mit den Schrauben. Befestigen Sie die Haube mit den mitgelieferten Dübeln an der Wand. Für die Abluft verwenden Sie einen geeigneten Schlauch. Für die Umluftversion entfernen Sie die Rückschlagklappe und installieren Sie die Aktivkohlefilter.

Wie groß ist der Mindestabstand zwischen Haube und Herd?

Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem niedrigsten Teil der Haube beträgt bei einem Gasherd mindestens 65 cm. Dieser Abstand kann je nach Norm reduziert werden, jedoch müssen die Anweisungen des Kochfelds beachtet werden.

Wie reinige ich die Metallfettfilter?

Die Metallfilter sollten häufig (mindestens einmal im Monat) gereinigt werden. Weichen Sie sie etwa 1 Stunde lang in kochendem Wasser mit Spülmittel ein, spülen Sie sie dann ab und trocknen Sie sie gründlich. Sie können sie auch in der Geschirrspülmaschine bei niedriger Temperatur (max. 55°C) reinigen. Knicken Sie die Filter nicht.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Aktivkohlefilter sind nicht waschbar und müssen im Durchschnitt alle 3-4 Monate ausgetauscht werden, je nach Nutzungshäufigkeit. Öffnen Sie zum Austausch die Ansaugblende, entnehmen Sie die Metallfilter, bauen Sie die Aktivkohlefilter aus und setzen Sie neue ein.

Wie aktiviere ich die Timer-Funktion?

Drücken Sie die Taste Timer/Filteralarm, während der Motor auf einer beliebigen Stufe läuft. Die Funktion wird aktiviert und die Haube schaltet sich nach 15 Minuten automatisch aus. Ein blinkendes rotes Licht zeigt die Aktivierung an. Zum Abbrechen drücken Sie die Stopp-Taste oder ändern die Geschwindigkeit.

Was bedeutet das rote Dauerlicht an der Haube?

Das rote Dauerlicht zeigt den Alarm bei Sättigung der Metallfilter an. Es leuchtet nach ca. 30 Betriebsstunden auf, um Sie an die Reinigung zu erinnern. Halten Sie nach der Reinigung die Timer-Taste 3 Sekunden lang gedrückt, um den Alarm zurückzusetzen.

Wie setze ich den Filteralarm nach der Reinigung zurück?

Nachdem Sie die Metallfilter gewaschen und getrocknet haben, halten Sie die Timer-/Alarm-Taste 3 Sekunden lang gedrückt. Das rote Licht erlischt und der Zähler wird zurückgesetzt.

Kann ich die Haube ohne Metallfilter betreiben?

Nein, es ist gefährlich, die Haube ohne die Metallfettfilter zu betreiben. Ohne sie würde sich Fett und Schmutz im Inneren ablagern, was die Funktion beeinträchtigt und die Brandgefahr erhöht.

Wie tausche ich einen defekten LED-Spot aus?

Trennen Sie zuerst die Haube vom Stromnetz. Zum Austausch des LED-Spots befolgen Sie die Anweisungen auf Seite 6 des Handbuchs (entsprechende Abbildung). Verwenden Sie nur Original-Ersatzteile und wenden Sie sich bei Bedarf an einen Kundendienst.

Was tun bei Fehlfunktionen der Haube?

Wenn das Netzkabel oder andere Komponenten beschädigt sind, verwenden Sie die Haube nicht. Trennen Sie sie vom Stromnetz und wenden Sie sich an den Händler oder eine autorisierte Servicestelle. Versuchen Sie nicht, das Gerät selbst zu reparieren und bestehen Sie auf Original-Ersatzteilen.

BEDIENUNGSANLEITUNG EXPLOIT TOP FALMEC

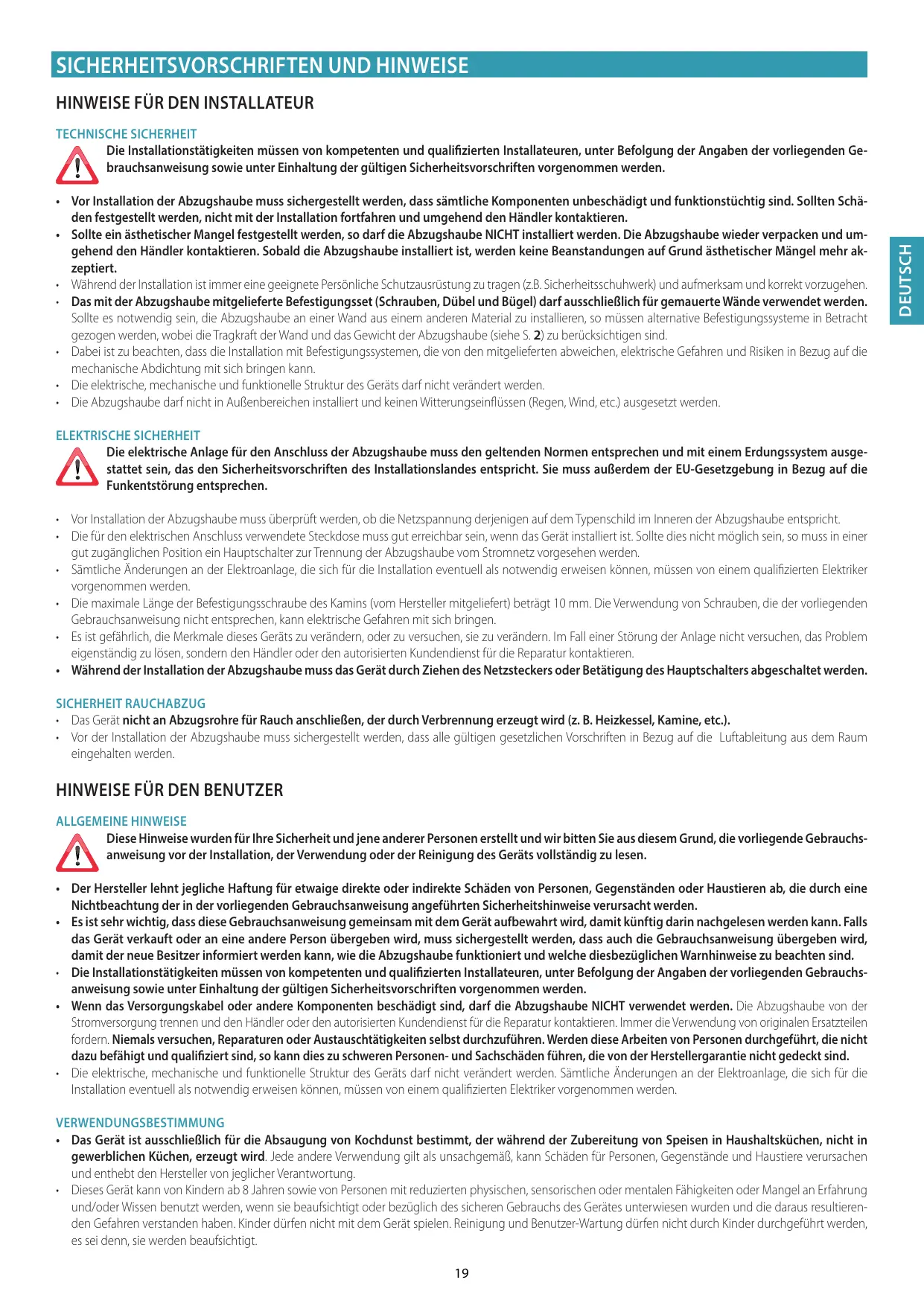

HINWEISE FÜR DEN INSTALLATEUR

TECHNISCHE SICHERHEIT

Die Installationstätigkeiten müssen von kompetenten und qualifizierten Installauren, unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gultigen Sicherheitsvorschriften vorgenommen werden.

• Vor Installation der Abzugshaube muss sichergestellt werden, dass sümttliche Komponenten unbeschädigt und Funktionstüchtig sind. Sollen Schäden festgestellt werden, nicht mit der Installation fortfahren und umgehend den Handler kontaktieren.
• Sollte ein ästhetischer Mangel festgestellt werden, so damit die Abzugshaube NICHT installiert werden. Die Abzugshaube wieder verpacken und umgehend den Handler kontaktieren. Sobald die Abzugshaube installiert ist, werden keine Beanstandungen auf Grund ästhetischer Mängel mehr akzeptiert.
• Wahrend der Installation ist immer eine geeignete Personliche Schutzausrüstung zu tragen (z.B. Sicherheitsschuhwerk) und aufmerksam und korrekt vorzugehen.
• Das mit der Abzugshaube mitgelieferte Befestigungsset (Schrauben, Dübel und Bugel) darf ausschließlich für gemauerte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus einem anderen Material zu installieren, so müssen alternative Befestigungssysteme in Betracht gezogen werden, wobei die Tragkraft der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigten sind.
• Dabei ist zu beachten, dass die Installation mit Befestigungssystemen, die von den mitgelieferten abweichen, elektrische Gefahren und Risiken in Bezug auf die mechanische Abdichtung mit sich bringen kann.
  Die elektrische, mechanische und Funktionelle Struktur des Gerätsarf nicht verändert werden.
  Die Abzugshaube darf nicht in AuBenbereichen installiert und kein den Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.

ELEKTRISCHE SICHERHEIT

Die elektrische Anlage für den Anschluss der Abzugshaube muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestellt sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außer dem EU-Gesetzgebung in Bezug auf die Funkentstörung entsprechen.

• Vor Installation der Abzugshaube muss überprüft werden, ob die Netzspannung derjenigen auf dem Typenschild im Inneren der Abzugshaube entspricht.
  Die fur den elektrischen Anschluss verwendete Steckdose musg gut erreichbar sein, wenn das Gerat installiert ist. Sollte dies nicht möglich sein, so muss in einer gut zuganglichen Position ein Hauptschalter zur Trennung der Abzugshaube vom Stromnetz vorgesehen werden.
  Samtliche Änderungen an der Elektroanlage, die sich für die Installation eventuell als notwendig erweisen können, müssen von einem qualifizierten Elektriker vorgenommen werden.
  Die maximale Länge der Befestigungsschraube des Kamins (vom Hersteller mitgeliefert) beträgt 10 mm. Die Verwendung von Schrauben, die der vorliegenden Gebrauchsanweisung nicht entsprechen, kann elektrische Gefahren mit sich bringen.
• Es ist gefährlich, die Merkmale thises Gerats zu verändern, oder zu versuchen, sie zu verändern. Im Fall einer Störung der Anlage nicht versuchen, das Problem eigenständig zu lösen, sondern den Handler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
• Wahrnd der Installation der Abzugshaube muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschelt werden.

SICHERHEIT RAUCHABZUG

Das Gerat nicht an Abzugsrohre fur Rauch anschlieben, der durch Verbrennung erzeut wird (z. B. Heizkessel, Kamine, etc.).
- Vor der Installation der Abzugshaube muss sichergestellt werden, dass alle gültigen gesetzlichen Vorschriften in Bezug auf die Luftableitung aus dem Raum eingehalten werden.

HINWEISE FÜR DEN BENUTZER

ALLGEMEINE HINWEISE

These Hinweise wurden fur ihre Sicherheit und jene anderer Personen erstellt und wir bitten Sie aus thisem Grund, die vorliegende Gebrauchs-anweisung vor der Installation, der Verwendung oder der Reinigung des Gerats vollständig zu lessen.

• Der Hersteller leht jegliche Haftung für etwaige direkte oder indirekte Schäden von Personen, Gegenständen oder Haustieren ab, die durch eine Nichtbeachtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitseinweise verursacht werden.
• Es ist sehr wichtig, dass diese Gebrauchsanweisung gemeinsam mit dem Gerät aufbewährt wird, damit künftig darin nachgelesen werden kann. Falls das Gerät verkauft oder an eine andere Person übergeben wird, muss sichergestellt werden, dass auch die Gebrauchsanweisung übergeben wird, damit der neue Besitzer informiert werden kann, wie die Abzugshaube Funktioniert und welche thisbenzüglichen Warnhinweise zu beachten sind.
  Die Installationstätigkeiten müssen von kompetenten und qualifizierten Installauren, unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gultigen Sicherheitsvorschriften vorgenommen werden.
• Wenn das Versorgungskabel oder andere Komponenten beschädigt sind, damit die Abzugshaube NICHT verwendet werden. Die Abzugshaube von der Stromversorgung trennen und den Handlcr oder den autorisierten Kundendienst fur die Reparatur kontaktieren.Immer die Verwendung von originalen Ersatzteilen fordern. Niemals versuchen, Reparaturen oder Austauschtigkeiten selbst durchzufahren.Werden these Arbeiten von Personen durchgefuhrt, die nicht dazu befahigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschaenen fuhren, die von der Herstellergarantie nicht gedeckt sind.
  Die elektrische, mechanische und Funktionelle Struktur des Geräts darf nicht verändert werden. Sümttliche Änderungen an der Elektroanlage, die sich für die Installation eventuell als notwendig erweisen können, müssen von einem qualifizierten Elektriker vorgenommen werden.

VERWENDUNGSBESTIMMUNG

Das Gerät ist ausschließlich für die Absaugung von Kochdunst bestimmt, der während der Zubereitung von Speisen in Haushaltsküchen, nicht in gewerblichen Kuchen, erzeugt wird. Jede andere Verwendung gilt als unsachgemäß, kann Schaden fur Personen, Gegenstände und Haustiere verursachen und enthebt den Hersteller von jeglicher Verantwortung.
- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie werden beaufsichtigt.

HINWEISE FÜR VERWENDUNG UND REINIGUNG

Vor jeder Reinigungs- oder Wartungseingriff muss das Gerät durch Ziehen des Netzsteckers oder Betätigungs des Hauptschalters abgeschelt werden.
Die Abzugshaube nicht mit nassen Händen oder nachten Fußverwenden.
- Immer kontrollieren, dass alle elektrischen Teile (Beleuchtung, Absauanlage) ausgeschaltet sind, wenn das Gerät nicht verwendet wird.
Das maximale Gesamtgewicht eventuell auf der Abzugshaube abgestelter oder an ihr aufgehängter Gegenstände (falls vorgesehen) darf 1,5 kg nicht überschreiben.
- Fritteusen müssen während des Betriebs überwacht werden: Das erhitzte Öl konnte Feuer fangen.
- Unter der Abzugshaube keine offenen Flammen verwenden.
- Unterhalb der Abzugshaube keine Garvorgänge mit "offenen" Flammen ausführten.
Die Abzugshaube nie ohne Metallfettfilter verwenden. In thisem Fall wurden sich Fett und Schmutz auf dem Gerät absetzen und seine Funktionstüchtigkeit beeinträchtigen.
Die erreichbaren Teile der Abzugshaube konnen hei werden, wenn sie zusammen mit Kochgeräten verwendet werden.
- Mit der Reinigung so lange warten, bis alle Teile der Abzugshaube abgekühlt sind.
- Sollte die Reinigung nicht gemäß der Vorschriften und mit den Produkten ausgeführrt werden, die im vorliegenden Handbuch angegeben sind, so besteht Brandgefahr.
- Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, muss der Hauptschalter abgescheltet werden.

In Räumen, in denen gleichzeitig andere mit Gas bzw. Brennstoffen gespeiste Verbraucher verwendet werden (Heizkessel, Öfen, Kamine, etc.) muss für eine angemessene und vorschäftsmäßige Luftung des Raums gesorgt werden.

HINWEISE IM FALLE VON FUNKTIONSSTÖRUNGEN

• Wenn das Versorgungskabel oder andere Komponenten beschädigt sind, damit die Abzugshaube NICHT verwendet werden. Die Abzugshaube von der Stromversorgung trennen und den Handlcr oder den autorisierten Kundendienst fur die Reparatur kontaktieren.Immer die Verwendung von originalen Ersatzteilen fordern. Niemals versuchen Reparaturen oder Austauschtigkeiten selbst durchzufahren.Werden these Arbeiten von Personen durchgefuhrt, die nicht dazu befahigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschaden führen, die von der Herstellergarantie nicht gedeckt sind.

Der Hersteller behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Geräten vorzunehmen. Der Druck, die Übersetzung und die - auch auszugswise - Reproduktion des vorliegenden Handbuchs müssen zuvor vom Hersteller genehmigt werden.

Die im vorliegenden Handbuch enthaltenen technischen Informationen, die grafischen Darstellungen sowie die Spezifikationen dieren nur als Richtlinie und dürfen nicht verbreitet werden.

Das Handbuch wurde in italienischer Sprache verfasst, der Hersteller übernimmt keine Haftung fur etwaige Transkriptions- oder Übersetzungsfehler.

INSTALLATION (dieser Abschnitt ist dem qualifizierten Personal für die Montage der Abzugshaube vorbehalten)

Vor der Installation der Abzugshaube muss das Kap. "Sicherheitsvorschriften und Hinweise" auf S. 19 aufmerksam gelesen werden.

TECHNISCHE MERKMALE

Die technischen Daten des Geräts sind auf dem Typenschild im Inneren der Abzugshaube angegeben.

POSITIONIERUNG

Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten Teil der Anzugshaube ist in Abb. A auf S. 4 angegeben.

Wenn die Abzugshaube uber einem Gaskochgerat positioniert ist, muss dieser Abstand gewohnlich mindestens 65~cm (25,6") betragen. Jedenfalls kann gemäß der Auslegung der Norm EN60335-2-31 vom 11.07.2002 vonseiten der TC61 (subclause 7.12.1 meeting 15 agenda item 10.11) im Falle dieser Haube der Mindestabstand zwischen der Kochebene und dem unteren Teil der Abzugshaube auf 55~cm vermindert werden.

Wenn die Anleitung des Gaskochfelds einen größeren Abstand vorschreiben, muss dies eingehalten werden.

Die Abzugshaube darft nicht in Außenbereichen installiert und kein den Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.

ELEKTRISCHER ANSCHLUSS (dieser Abschnitt ist dem qualifizierten Personal für den elektrischen Anschluss vorbehalten)

Vor samtlichen Eingriffen an der Abzugshaube, muss das Gerät vom Stromnetz getrennt werden.

Sicherstellen, dass die elektrischen Drähte im Inneren der Abzugshaube nicht abgeschritten oder getrennt werden. Falls eine solche Situation entstehen sollte, muss das am nachsten liegende Kundendienstzentrum kontaktiert werden. Für die elektrischen Anschlüsse qualifiziertes

Personal beauftragen.

Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt werden.

Bevor das Gerät an das Stromnetz angeschlossen wird, muss geprüft werden, dass:

• die Netzspannung derjenigen auf dem Typenschild im Inneren der Abzugshaube entspricht;
  die elektrische Anlage den gesetzlichen Vorschriften entspricht und fur die Belastung des Geräts geeignet ist (siehe Kennschild im Inneren der Abzugshaube);
  der Stecker und das Kabel nach dem Anschluss nicht mit warmen Komponenten mit Temperatures über 70^ in Beruhrung kommt;
  die Versorgungsanlage mit einer wirsamen und gemäß den geltenden Normen ausgeführten Erdung verbunden ist;
  die fur den Anschluss verwendete Steckdose gut erreichbar ist, wenn das Gerät installment ist.

Einige Geräteypes konnen mit einem Kabel ohne Stecker ausgestattet sein. In thisem Fall muss ein "standardisierter" Stecker verwendet werden, wobei zu berücksichtigten ist, dass der gelb-grüne Draht für die Erdung, der blaue Draht für den Nullleiter und der braune für die Phase zu verwenden ist.

Am Versorgungskabel muss ein für die Belastung geeigneter Stecker montiert werden, der an eine Sicherheitsbuchse angeschlossen werden muss.

Wenn ein fest montiertes Gerät über kein Versorgungskabel oder eine andere Vorrichtung für die Trennung vom Stromnetz verfügbar, durch welches die vollständige Trennung zu den Bedingungen der Überspannungskategorie Ill erfolgt, wird darauf hingeswiesen, dass die Trennungsvorrichtung mit den Installationsnormen konform am Versorgungsnetz installiert werden muss.

Der grün/gelbe Erdungsdrahtarf nicht vom Schalter unterbrochen werden.

Der Hersteller lehtnde Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.

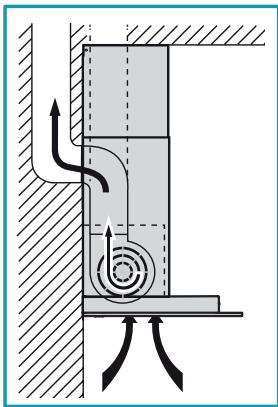

ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)

In dieser Ausführung werden die Kochdämpfe über ein Abluftrohr nach außen abgeleitet.

Der an der oberen Seite der Abzugshaube hervorstehende Anschlussstuten fur den Luftabzug muss mit einem Rohr verbunden werden, das den Dunst und die Dämpfe in ein externes Abluftrohr ableitet.

Das Gerät nicht an Rohre für den Abzug von Rauch anschlieben, der durch Verbrennung entsteht (Heizkessel, Kamine, etc.) und stets die gultigen gesetzlichen Vorschriften für den Luftauslass nach außen einhalten.

Das Abluftrohr muss:

• einen größeren Durchmesser als jener des Anschlusses der Abzugshaube aufweisen;

• in den horizontalen Abschnitten eine leichte Neigung nach unten (von der Haube weg) aufweisen, um zu verhindern, dass bei Bildung von Kondenswasser体系建设 in die Abzugshaube zurückfließt;

• so weniger Biegungen wie möglich aufweisen;

• so kurz wie möglich sein (lange Leitungen mit zahlreichen Biegungen konnten die Abzugsleistung der Abzugshaube verrin-gern und Vibrationen des Rückschlagventils verursachen).

Wenn der Rückstauklappe kalte Umgebungen, wie z.B. Dachböden, durchlauf, so kann es auf Grund etwaiger Temperaturschwankungen zur Bildung von Kondenswasser kommt. In thisem Fall muss das Abluftrohr isoiert werden.

Be Abzugshauben mit 800 m3/h Motorleitung wird eine Rückstauklappe mitgeliefert. Diese dient dazu, einen Luftstaustausch mit der Außenluft zu verhindern, wenn

die Abzugshaube nicht in Betrieb ist. Bezüglich Montage siehe Anleitung auf S. 4.

Wenn die Abzugshaube fur den Kochherd gleichzeitig mit anderen Geräten verwendet wird, die Gas oder ähnliche Brennstoffe benutzen, muss der Raum über eine angemessene und den geltenden Normen entsprechende Luftung verfügen.

In dieser Ausführung mussen die Aktivkohlefilter entfernert werden. Bezüglich Demontage siehe Anleitung auf S.6.

Abweichungen für Deutschland: Wenn die Abzugshaube für den Kochherd gleichzeitig mit Geräten in Betrieb ist, die mit einer anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck des Raums 4 Pa nicht überschreiben (4 x 10-5 bar).

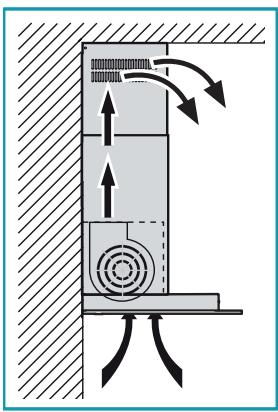

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

In dieser Ausführung strömt die Luft durch die AKTIV-KOHLEFILTER, wo sie gereinigt und anschließend in den Kühenraum zusammen geleitet wird.

Kontrollieren, dass die AKTIV-KOHLEFILTER in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Anleitung auf S.6 angeführrt.

Bei der Filterausführung der Abzugshaube damit die Rückstauklappe nicht montiert werden. Soltte sie davon auf dem Motorauslass vorhanden sein, so muss sie entfern't werden (dabei den in der Anleitung auf S. 4 angeführten Vorgang in umgekehrter Reihenfolge ausführten).

MONTAGEANLEITUNG (dieser Abschnitt ist dem qualifizierten Personal für die Montage der Abzugshaube vorbehalten

Phase A S. 4

Die Montageleiste (S) in einer Hohe (H) uber dem Kochfeld an der fur die Installation vorgesehenen Wand anlagen, wie in der Abbildung gezeigt (Abb. ①). Mit einer Wasserwaage die horizontale Ausrichtung überprüfen und an den Enden der Montageleiste 2 Punkte fur die Bohrungen markieren (Abb. ② - ③)
Die Bohrungen ausfuhren, zwei Speizdüb 8 mm einsetzen und die Leiste mit den entsprechenden Schrauben (V1) befestigen (Abb. 4).

Das mit der Abzugshaube mitgelieferte Befestigungsset (Schrauben, Dubel und Bugel) darf ausschließlich für gemauerte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus einem anderen Material zu installieren, so müssen alternative Befestigungssysteme in Betracht gezogen werden, wobei die Tragkraft der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigten sind.

Phase B S.4

Die Abzugshaube an der Montageleiste einhagen (Abb. ①).
Die Ausrichtung der Abzugshaube mit Hilfe der Befestigungsschrauben regeln (Abb. ②). Mit der oberen Schraube (B) den Abstand von der Wand, mit der unteren Schraube (C) die Höhe einstellen.
Zur Vermeidung, dass sich die Haube durch einen von unter ausgeüben Druck aushaken kann, muss sie mit Spreizdübeln und den entsprichenden Schrauben (V2) an der Wand befestigt werden. Dazu die an der Rückseite der Abzugshaube vorhandenen Bohrungen verwenden (Abb. 3).

Phasen C und D S.4

ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)

• Wenn gewünscht, die Rückstauklappe (M) so einbauen, wie in Abbildung c dargestellt.
• Den Anschlussstutzen für den Luftabzug der Abzugshaube mit einem geeigneten Abluftrohr an die externe Abluftleitung anschließen.

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

• Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Anleitung auf S.6 angeführrt.
• Sollte die Rückstauklappe am Anschlussstuten für den Luftabzug installiert sein, so muss diese entfernt werden (den in der Anleitung auf S. 4 beschrieben Vorgang in umgekehrter Reihenfolge ausgehufen).

Phase S.5

• Den Teleskopschacht (H) in den Kamin (G) einfahren (Abb. ①) und die Einheit am Körper der Abzugshaube mit den Schrauben (V3) (Abb. ②) befestigen.

• Bei der Ausführung mit Außenabluft (Abluftversion) kann der Telescapschacht (H), wenn die Installationshöhe es zulässst, mit nach unten gerichteten Luftschlitten eingeführt werden, so dass diese nicht sightbar sind.

Phase F S.5

• Den Teleskopschacht (H) einschieben, bis die gewünschte Höhe erreicht ist (Abb. ①).
  Gemäβ den Angaben in Abb. ②, and der Wand eine Linie für die korrekte Positionierung des Bügels (L) zeichnen.
• Den Bügel (L) an der an der Wand gezeichneten Linie anlagen, mit einer Wasserwaage die horizontale Ausrichtung kontrollieren und an den Enden 2 Punkte für die Bohrungen markieren (Abb. ③).
  Die Bohrungen ausfuhren, zwei Spreizdüb 6 mm einsetzen und den Bgel (L) mit den entsprechenden Schrauben (V4) befestigen (Abb. 4).
• Mit den Schrauben (V5) den Teleskopschacht (H) am Bügel (L) anbringen (Abb. ⑤).
  Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen.

BETRIEB

WANN MUSS DIE ABZUGSHAUBE EIN-BZW.AUSGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor dem Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den den Kochdunst und die Dampfe zur Absaugfläche hin befindert. Nach Abschluss des Kochvorgangs, die Abzugshaube noch so lange laufen setzen, bis alle Dampfe und Gerüche abgesaugt wurden. Es besteht eventuell auch die Möglichkeit mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWAHLT WERDEN?

Die erste Geschwindigkeitsstufe wird verwendet, um die Luft bei geringem Stromverbrauch rein zu halten; die zweite Geschwindigkeitsstufe wird für normale Bedingungen verwendet; die dritte Geschwindigkeitsstufe wird bei Vorhandsein von starken Gerüchen oder Dämpfen verwendet.

WANN MUSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?

In der Abzugshaube sind zwei verschiedene Filtertypen montiert: Metallfilter (waschbar) und Aktivkohlefilter (nicht waschbar). Die Metallfilter themselves jeweils nach 30 Betriebsstunden gereinigt werden (der Zeitpunkt für die Reinigung wird durch das konstant leuchtende rote Licht angezeigt), die Aktivkohlefilter hingegegen themselves. Ungefahr alle 3-4 Monate, je nach Häufigkeit der Verwendung der Abzugshaube ausgetauscht werden. Für weitere Informationen siehe Kap. "Wartung" auf S. 23.

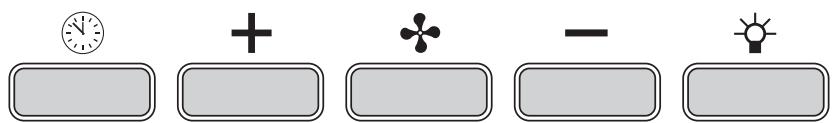

VERWENDUNG DER ELEKTRONISCHEN BEDIENTAFEL

	Timer/Filteralarm Durch Drücken dieser Taste wird bei laufendem Motor (unabhängig von der Geschwindigkeitsstufe) die Timer-Funktion aktiviert: mit dieser Funktion wird die Abzugs-haube nach 15 Minuten Betrieb automatisch abgeschaltet. Die Aktivierung dieser Funktion wird durch ein blinkendes ROTES Licht angezeigt. Auch bei aktivierter Timer-Funktion kann die Abzugshaube jederzeit vom Benutzer durch Drücken der Taste abgeschaltet werden. Die Timer-Funktion wird dadurch automatisch deaktiviert und das ROTE Licht erlischt. Wenn die Geschwindigkeitsstufe bei aktivierter Timer-Funktion verändert wird, so wird diese automatisch deaktiviert. Wenn das ROTE Licht konstant leuchtet, so weist dies auf einen Fettfilter-Alarm hin: dieser Alarm meldet, dass die Metallfettfilter gereinigt werden müssen (der Alarm wird nach ungebung 30 Betriebsstunden ausgelöst). Nach der Reinigung der Filter muss die Taste 3 Sekunden lang gedrückt werden, um den Alarm zu deaktivieren und die Zähler rückzustellen. Für die Montage und Demontage der Metallfettfilter siehe Anleitung in der Zeichnung auf S.6.
	Taste Betriebsmodus (ON/OFF) Durch Drücken dieser Taste wird der Motor der Abzugshaube ein- oder ausgeschaltet. Der Motor wird mit der zuletzt vor dem Ausschalten gewährten Geschwin-digkeitsstufe gestartet (Funktion gewüncchte Geschwindigkeitsstufe). Wenn eine andere Geschwindigkeitsstufe gewüncst wird, so kann diese mit Hilfe der Tasten + und - eingestellt werden.
+	Taste + Durch Drücken der Taste wird die Motordrehzahl erhöht. Die Geschwindigkeitsstufe 1, 2 und 3 wird durch die Anzahl der eingeschalteten LEDs (ohne Beleuch-tung und Timer) angezeigt. Bei Geräten mit 4 Geschwindigkeitsstufen verfügt die Taste + über ein Blinklicht. Die 4. Geschwindigkeitsstufe (Intensivstufe) ist zeitgesteuert und nach etwa 7 Minuten Goes der Motor automatisch auf die 3. Stufe über.
-	Taste - Durch Drücken der Taste wird die Motordrehzahl vermindert. Die Geschwindigkeitsstufe 1, 2 und 3 wird durch die Anzahl der eingeschalteten LEDs (ohne Beleuchtung und Timer) angezeigt.
	Taste Licht ON: Licht eingeschaltet (Taste beleuchtet) OFF: Licht ausgeschaltet

BELEUCHTUNG

Die Abzugshaube ist mit einer Beleuchtung mit hochleistungsfähigen LED-Spots mit geringem Stromverbrauch und sehr länger Lebensdauer bei normalem Gebrauch ausgestattet.

Sollef der LED-Scheinwerfer ausgetauscht werden müssen, wie in Abb. auf S.6. verfahren

Vor jedem Reinigungss- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigungs des Hauptschalters vom Stromnetz trennen.

Eine kontinuierliche Wartung gewährleistet langfristig einen reibungslosen Betrieb und eine gute Leistung.

Besondere Aufmerkamkeit muss den Metallfettfiltern und den Aktivkohlefiltern geschenkt werden, Denn eine regelmäßige Reinigung der Filter und ihrer

Halterungen gewährleistet, dass sich an der Abzugshaube kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.

REINIGUNG AUSSEN

Es wird empfohlen, die Außenflächen der Haube mindestens alle 2 Wochen zu reinigen, um zu vermeiden, dass üige und fertige Substanzen die Stahloberflächen angreifen. Bei Abzugshauben mit dem fingerabdruckfrei den Edelstahl (Fasteel) darf die Reinigung ausschließlich mit Wasser, neutraler Seite und einem weichen Tuch erfolgen. Am Ende der Reinigung die Abzugshauben mit weichen Tuchern sorgfältig abwischen und abtrocknen.

Im Bereich der Bedientafel und der Beleuchtungsvorrichtungen nur weniger Wasser verwenden, um zu vermeiden, dass die elektronischen Bauteile feucht werden.

Es durren keine Tcher mit rauer Oberflache oder Reinigungsmittel verwendet werden, die scheuernde, saurehaltige oder korrosive Substanzen enthalten. Bei Nichtbeachtung dieser Anweisung kann es zu einer definitiven Beschädigung der Stahloberflache kommt.

Der Hersteller lehtigt jeder Haftung ab, falls diese Anweisungen nicht befolgt werden.

Für eine einfachere Reinigung der Randabsaugungsplatte kann diese komplett entfernt werden (siehe Anleitung auf S.6).

REINIGUNG DER INNENTEILE

Die Reinigung von elektrischen Teilen oder zum Motor gehörenden Teilen im Inneren der Abzugshaube mit Flüssigkeiten oder Lösungsmitteln ist verboten. Keine Produkte verwenden, die scheuernde Substanzen enthalten. Für die Durchführung dieser Eingriffe muss das Gerät immer vom Strom-netz getrennt werden.

METALLFETTFILTER

Die Metallfettfilter dienen dazu, die suspendierten Fettpartikel zu filtern. Wenn sich diese Partikel auf den Filtern absetzen konnen diese eventuell während des Kochvorgangs verursachte Flammen speisen, unangenehme Gerüche bilden und den Luftzug beeinträchtigen, wodurch die Leistung der Abzugshaube reduziert wird.

Deshalb wird empfohlen, die Metallfilter hαufig zu reinigen (zumindest einmal pro Monat) indem sie ungebär 1 Stunde lang in kochend heißtwasser mit Geschirrspulmittel eingeweicht werden. Darauf achten, sie nicht zu biegen. Keine korrosiven, säurehaltigen oder alkalischen Reinigungsmittel verwenden.

Die Metallfilter sorgfältig abspullen und vor der Montage abwarten, dass sie vollständig trocken sind.

Die Metallfilter können auch in der Spulmaschine gereinigt werden, aber es konnte zu einer Braunfärbung des Materialskommen. Um dies zu vermeiden, einen Spülgang mit niedriger Temperatur (max. 55^ ) wahren.

Um die Metallfettfilter entnehmer zu konnen, die Randabsaugungsplatte öffnen (siehe Anleitung auf S. 6) und anschließend den Hebel betätigten (siehe Anleitung auf S. 6). Zum Wiedereinsetzen den Vorgang in umgehrter Reihenfolge ausführten.

AKTIV-KOHLEFILTER

Die Aktivkohlefilter dienen dazu, Gerüche aus dem durchfließenenden Luftstrom zurückzuhalten. Die gereinigte Luft wird wieder in die Küche eingeleitet und durchströmt erneut die Aktivkohlefilter.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen im Durchschnitt alle 3-4 Monate (je nachdem, wie oft die Abzugshaube verwendet wird) ausgetauscht werden.

Die Aktivkohlefilter müssen in Übereinstimmung mit den geltenden gesetzlichen Bestimmungen des Verwendungslandes entsorgt werden.

Für den Austausch der Aktivkohlefilter, die Randabsaugungsplatte öffnen (siehe Anleitung auf S. 6), die Metallfettfilter entfernen (siehe Anleitung auf S. 6) und die Anweisungen auf S. 6 befolgen.

ENTSORGUNG

Dieses Symbol auf den Produkten und/oder in den begleitenden Dokumenten bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Für eine sachgemäß Behandlung, Rückgewinnung und Wiederverwertung bitten wir Sie, diese Produkte zu den gekennzeichneten Sammelstellen zu bringen, wo sie kostenfrei abgegeben werden konnen. Alternativ dazu besteht in einigen Ländern die Möglichkeit, die Produkte bei Kauf eines gleichwertigen Artikels an den Handler vor Ort zurückzugeben. Die sachgemäß Entsorgung these Produkttes tragdt dazu bei, wertvolle Ressourcen zu schützen und potentiell negative Auswirkungen auf die Gesundheit des Menschen und die Umwelt zu vermeiden, die hingegen durch eine unsachgemäß Entsorgung dieser Abfälle entstehen konnten. Für weiterführende Informationen bezüglich der gekennzeichneten Sammelstellen bitten wir Sie, die lokalen Behörden zu kontaktieren. Für eine unsachgemäß Entsorgung dieser Abfälle konnten in Übereinstimmung mit der nationalen Gesetzgebung Strafen vorgesehen sein.

INFORMATIONEN ZUR ENTSORGUNG IN DEN STAATEN DER EUROPÄISCHEN GEMEINSCHAFT

Die Richtlinie der Europäischen Gemeinschaft bezüglich der zum Elektroschrott gehörenden Geräte wurde in jeder Staat auf andere Weise aufgenommen. Wenn man also derartige Geräte entsorgen will, empfehlen wir, die entsprechenden lokalen Behörden oder den Handler zu kontaktieren, um nach der korrekten Methode für die Entsorgung zu fragen.

INFORMATIONEN IN BEZUG AUF DIE ENTSORGUNG IN ANDEREN LÄNDERN AUSSERHALB DER EUROPÄISCHEN UNION.

Dieses Symbol ist nur in der Europäischen Union gültig. Wenn das Produkt in anderen Ländern entsorgt werden soll, so empfehlen wir, die Behörden oder den Handler vor Ort für Informationen bezüglich der korrekten Entsorgungsmethode zu kontaktieren.

MISES EN GARDE POUR L'INSTALLATEUR

SECURITE TECHNIQUE

QUAND ALLUMER ET ÉTEINDRE LA HOTTE?

QUELLE VITESSE CHOISIR?

TECHNISCHE VEILIGHEID

ELEKTRISCHE VEILIGHEID

WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING

TECHNISCHE KENMERKEN

WELKE SNELHEID MOET U KIEZEN?

ANVÄNDNINGENS ÄNDAMÄL

FILTRE MED AKTIVT KARBON
