EXPLOIT TOP - Keittiön liesituuletin FALMEC - Ilmainen käyttöohje ja opas

Merkki	FALMEC
Malli	EXPLOIT TOP
Kategoria	Liesituuletin
Asennustyyppi	Seinäasennus
Materiaali	Teräs sormenjälkiä hylkivällä käsittelyllä (Fasteel)
Vähimmäisetäisyys keittotasoon	≥ 65 cm (kaasuliesille, säädettävissä standardien mukaan)
Nopeuksien lukumäärä	3 + 1 tehokas nopeus (versiosta riippuen)
Ajastintoiminto	Kyllä, automaattinen sammutus 15 minuutin jälkeen
Metallisten rasvasuodattimien kyllästyshälytys	Kyllä, 30 käyttötunnin jälkeen (tasainen punainen valo)
Valaistus	Tehokkaat LED-spotit
Metalliset rasvasuodattimet	Pestäviä (liotus kiehuvassa vedessä tai astianpesukoneessa max 55°C)
Aktiivihiilisuodattimet	Vaihto 3-4 kuukauden välein (ei pestäviä)
Poistotapa	Ulos (poistoilma) tai kierto (suodatus)
Ohjauspaneeli	Elektroninen kosketuspainikkeilla
Sähkönsyöttö	Sähköverkko (katso liesituulettimen sisällä oleva tyyppikilpi)

Usein kysytyt kysymykset - EXPLOIT TOP FALMEC

Kuinka asentaa liesituuletin EXPLOIT TOP?

Asennus on suoritettava pätevän asentajan toimesta. Kiinnitä ensin tukitanko seinälle ilmoitettuun korkeuteen (vähintään 65 cm keittotasosta kaasuliesille). Ripusta liesituuletin tankoon ja säädä kohdistus ruuveilla. Kiinnitä liesituuletin seinälle mukana tulevilla tapilla. Poistoa varten käytä sopivaa letkua. Suodatusversiossa irrota takaiskuventtiili ja asenna hiilisuodattimet.

Mikä on vähimmäisetäisyys liesituulettimen ja lieden välillä?

Vähimmäisetäisyys keittolaitteen korkeimman osan ja liesituulettimen alimman osan välillä on vähintään 65 cm kaasuliesille. Tätä etäisyyttä voidaan pienentää standardien mukaan, mutta keittotason ohjeita on noudatettava.

Kuinka puhdistaa metalliset rasvasuodattimet?

Metalliset suodattimet on pestävä usein (vähintään kerran kuukaudessa). Liota niitä kiehuvassa vedessä astianpesuaineen kanssa noin tunnin ajan, huuhtele ja kuivaa huolellisesti. Voit myös pestä ne astianpesukoneessa matalassa lämpötilassa (max 55°C). Älä taita suodattimia.

Milloin aktiivihiilisuodattimet on vaihdettava?

Aktiivihiilisuodattimet eivät ole pestäviä ja ne on vaihdettava keskimäärin 3-4 kuukauden välein käyttötiheyden mukaan. Vaihda ne avaamalla imupaneeli, poistamalla metallisuodattimet, irrottamalla hiilisuodattimet ja asentamalla uudet.

Kuinka ajastintoiminto aktivoidaan?

Paina Ajastin/Suodatinhälytys-painiketta moottorin käydessä millä tahansa nopeudella. Toiminto aktivoituu ja liesituuletin sammuu automaattisesti 15 minuutin jälkeen. Vilkkava punainen valo ilmaisee aktivoinnin. Peruuta painamalla pysäytyspainiketta tai vaihtamalla nopeutta.

Mitä tasainen punainen valo liesituulettimessa tarkoittaa?

Tasainen punainen valo ilmaisee metallisten rasvasuodattimien kyllästyshälytystä. Se syttyy noin 30 käyttötunnin jälkeen muistuttamaan suodattimien pesusta. Puhdistuksen jälkeen pidä Ajastin-painiketta painettuna 3 sekuntia nollataksesi hälytyksen.

Kuinka suodatinhälytys nollataan puhdistuksen jälkeen?

Pestyäsi ja kuivattuasi metallisuodattimet, pidä Ajastin/Suodatinhälytys-painiketta painettuna 3 sekuntia. Punainen valo sammuu ja laskuri nollautuu.

Voinko käyttää liesituuletinta ilman metallisuodattimia?

Ei, on vaarallista käyttää liesituuletinta ilman metallisia rasvasuodattimia. Ilman niitä rasva ja lika kerääntyisivät sisälle, mikä heikentää toimintaa ja lisää palovaaraa.

Kuinka vaihtaa viallinen LED-spotti?

Irrota ensin liesituuletin verkkovirrasta. Vaihda LED-spotti noudattamalla käyttöohjeen sivun 6 ohjeita (vastaava kuva). Käytä vain alkuperäisiä varaosia ja ota tarvittaessa yhteyttä huoltopalveluun.

Mitä tehdä, jos liesituuletin toimii väärin?

Jos virtajohto tai muut osat ovat vaurioituneet, älä käytä liesituuletinta. Irrota se verkkovirrasta ja ota yhteyttä myyjään tai valtuutettuun huoltokeskukseen. Älä yritä korjata laitetta itse ja vaadi alkuperäisiä varaosia.

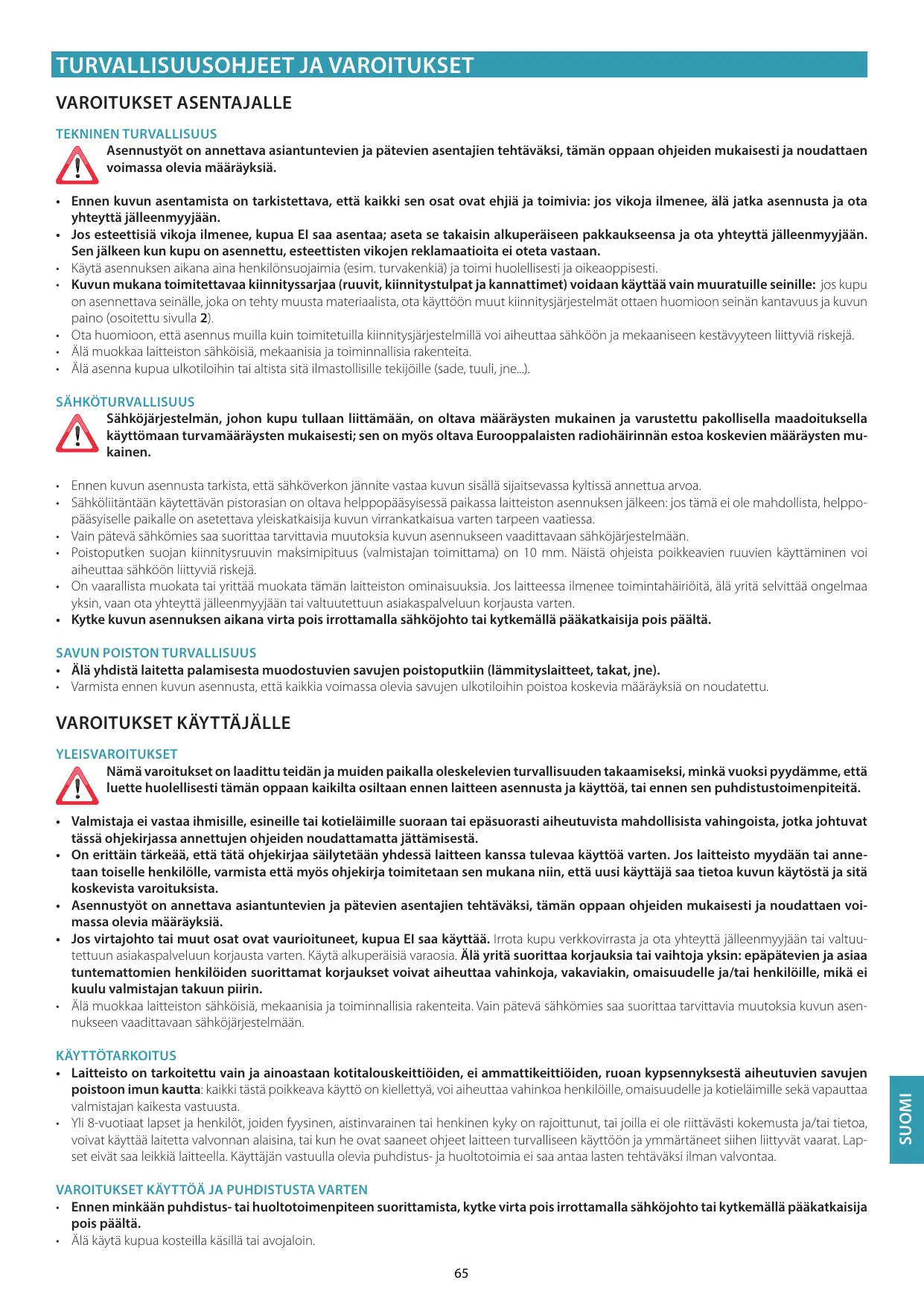

KÄYTTÖOHJE EXPLOIT TOP FALMEC

Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia märäyksiä.

• Ennen kuvun asentamista on tarkistettava, etta kaikki sen osat ovat ehjiä ja toimivia: jos vikoja ilmenee, alä jatka asennusta ja ota yhteyttä jalleenmyyjään.
• Jos esteettisä vikoja ilmenee, kupua El saa asentaa; aseta se takaisin alkuperäseen pakkaukseensa ja ota yhteyttä jalleenmyyjän. Sen jälkeen kun kupu on asennettu, esteettisten vikojen reklamaatioita ei oteta vastaan.
  Käytä asennuksen aikana aina henkilönsuojaimia (esim. turvakenkää) ja toimi huolellisesti ja oikeaoppisesti.
• Kuvun mukana toimitettavaa kiinntyssarjaa (ruuvit, kiinntystulpat ja kannattimet) voidaan kayttä vain muuratuille seinille: jos kupu on asennettava seinälle, joka on tehty muusta materiaialista, ota kayttöön mutt kiinntysjärjestelmät ottaen huomioon seinän Kantavuus ja kuvun paino (osoitetu sivulla 2).
• Ota huomioon, etta asennus muilla kuin toimitetuilla kiinnitysjärestelmillä voi aiheuttaa sahköön ja mekaaniseen kestävyteen liittyviä riskejä.
• Älä muokkaa laitteaston sähköisä, mekaanisia ja toiminnallisia rakenteita.
• Älä asenna kupua ulkotiloihin tai altista sitä ilmastollisille tekjiöille (sade, tuuli, jne...).

SAHKOTURVALLISUUS

Sähköjärestelmän, johon kupu tullaan liittämään, on oltava märäysten mukainen ja varustetu pakollisella maadoituktella käytömaan turvamaäräysten mukaisesti; sen on myös oltava Eurooppalaisten radiohärinnänestoa koskevien märäysten mukainen.

• Ennen kuvun asennusta tarkista, etta sähköverkon jannite vastaa kuvun sisälla sijaitsevassa kyltiss anettua arvoa.
  Sahkoliitantaan kaytettavan pistorasian on olta helpopaasysesspaikassa laitteiston asennuksen jalkeen:Jos tam e ole mahdollista, helpopaasyselle paikalle on assetettava yleiskatkaisija kuvun virrankatkaisua varten tarpeen vaatiessa.
  Vain pateva sahkomiies saa suorittaa tarvittava muutoksia kuvun asennukseen vaadittavaan sahkjärestelmaan.
• Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan tomittama) on 10 mm. Näista ohjeista poikkeavien ruuvien käytäminen voi aiheuttaa sahköön liittyviä riskejä.
• On vaarallista muokata tai yrittäa muokata tän laitteston omnaisuksia. Jos laitteessa ilmenee toimintahäiriöitä, alä yritä selvittä ongelmaa yksin, vaan ota yhteyttä jalleenmyyjän tai valtuutettuun asiakspalveluun korjausta varten.
• Kytke kuvun asennuksen aikana virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois pääälä.

SAVUN POISTON TURVALLISUUS

• Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne).
  Varmista ennen kuvun asennusta, etta kaikkia voimassa oleva savujen ulkotiloihin poistoa koskevia märäyksiä on noudatetu.

VAROITUKSET KÄYTTÄJÄLLE

YLEISVAROITUKSET

Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien turvallisuuden takaamiseksi, minkä vuoksi pyddämme, etta luette huolellisesti tämän oppaan kaikila osiltaan ennen laitteen asennusta ja käytöä, tai ennen sen puhdustuoimenpiteita.

• Valmistaja ei vastaa ihmisille, esineille tai kotieläimlle suoraan tai epäsuorasti aiheutuvista mahdollista vahingoista, jotka johtuvat tassä ohjekirjassa annettujen ohjeiden noudattamatta jättämisetä.
• On erittäin tärkeä, että tätä ohjekirja saïlytetään yhddss laitteen kanssa tulevaa käytöä varten. Jos laitteisto myydään tai anen-taan toiselle henkilolle, varmista että myös ohjekirja toimitetaan sen mukana niin, etta uusi käytäjaa saa tietoa kuvun käytostä ja sitä koskevista varoituksista.
• Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia märäyksiä.
• Jos virtajohto tai muut osat ovat vauroituneet, kupua El saa käytta. Irrota kupu verkkovirrasta ja ota yhtetytä jalleenmyjän tai valtu-tetuun asiakspalveluun korjausta varten. Käytä alkuperäisiva varosia. Älä yritä suorittaa korjauksia tai vaihtoja yksin: épätevien ja asia tuntemattomien henkilöden suorittamat korjaukset voivat aiheuttaa vahinkoja,vakaviakin, omaisudelle ja/tai henkilöille, mika ei kuulu valmistajan takuun piirin.
• Ää muokkaa laitteston sähköisä, mekaanisia ja toiminnallisia rakenteita. Vain pätevä sähkömies saa suorittaa tarvittavia muutoksia kuvun asennukseen vaadittavaan sähköjärestelmaän.

KÄYTTÖTARKOITUS

Laitteisto on tarkoitettu vain ja ainoastaan kotitalouskeittiöiden, ei ammattikeittiöiden, ruoan kypsennyksesta aiheutuvien savujen poistoon imun kautta: kaikki tastä poikkeava käytto on kiellettyä, voi aiheuttaa vahinkoa henkilöille, omaisuudelle ja kotielämille sekä vapauttaa valmistajan kaikesta vastuusta.
Yli 8-vuotiaat lapset ja henkilot, joiden fysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla e ole riittavasti kokemusta ja/tai tietoa, voivat kayttäa laitetta valvonn an alaisina, tai kun he ovat saaneet ojhee laitteen turvalliseen kayttoon ja ymmartaneet sihen liittyvat vaarat. Lapset eivat saa leikkälaitteella. Kayttäjan vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtavaksi ilman valvontaa.

VAROITUKSET KÄYTTOA JA PUHDISTISTA VARTEN

• Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

• Älä käytä kopua koskeilla käsillä tai avojaloin.

• Kun laitetta ei käytetä, tarkista aina, etta kaikki sahköiset osat (valot, imujärestelma) on sammutetu.

• Mahdollisten kupaun sijoitettujen tai ripustettujen esineiden (jos olemassa) kokonaispaino e saa ylittä 1,5 kg:aa.
  Tarkkaile rasvakeittimiä kayton aikana: kuumentunut oljy voi syttya palamaan.
• Älä sytytä avotulta kuvun alle.
• Älä valmista ruokia avotulella kuvun alla.
• Älä koskaan käytä kupua ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan.
  Kuvun kaseteltavat osat voivat olla kuumia kaytettaaessy hydesska keittolaitteiden kanssa.
• Älä puhdista kuvun osia, kun ne ovat viëla kuumia.
• Jos puhdistus ei tapahdu tāmān ohjekirjan ohjeiden mukaisesti ja tassā ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen.
  Kytke yleiskatkaisija pois paälä, kun laitteistoa ei käytetä pidempiin aikoihin.

Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttöaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvit-tavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien märäysten mukaisesti.

VAROITUKSET TOIMINTAHÄIRIOIDEN TAPAUKSESSA

• Jos virtajohto tai muut osat ovat vauroituneet, kupua El saa käytta. Irotra kupu verkkovirrasta ja ota yhtyttä jalleenmyyjän tai valtu-tetuun asiakspalveluun korjausta varten. Käytä alkuperäisiä varaosia. Älä yritä suorittaa korjauksia tai vaihtoja yksin: épäpätevien ja asiaa tunteiattomien henkilöiden suorittamat korjaukset voivat aiheuttaa vahinkoja,vakaviakin, omaisuudelle ja/tai henkilöille, mikä ei kuulu valmistajan takuun piirin.

Valmistaja pidattä oikeuden tehdä mitä tahansa muutoksia laitteistoille miloin takansa, ilman ennakkoilmoitusta. Tämän oppaan tulostaminen, käantäminen ja kopoioiminen on salittua vain valmistajan valtuutuksella.

Tekniset tiedot, graafiset esitykset ja tarkennukset tassä oppaassa on tarkoitettu vain tiedoksi ja niitä ei sa julkaista.

Oppaan alkuperäiskieli on italia, valmistaja ei ota vastuuta mahdollisista kirjoitus- tai kännösvirheista.

ASENNUS

(osa tarkoitetti vain kuvun asennukseen patevalle henkilostolle)

Ennen kuvun asentamista, lue huolellisesti luku "Turvallisuohjeet ja varoitukset" sivulla 65.

TEKNISET OMINAISUUDET

Laitteen tekniset tiedot on annettu kylteissä, jotka sijaitsevat kuvun sisällä.

SIJOITUS

Minimietäisyys keitinlaitteen ylimmän kohdan ja liesikuvun alimman kohdan valillä on osoitettu kuvassa A sivulla 4.

Yleisesti, kun liesikupu sijoitetaan kaasulaitteen yläpuolle, tämän etäisyden on oltava vähintään 65 cm (25,6"). Tästä huolimatta, TC61:n 11. hei-näkuuta 2002 annetusta EN60335-2-31 säädoksesta (alalauseke 7.12.1 kokous 15 esitysista 10.11) tekemän tulkinnan mukaan, keittotason ja kuvun alaosan valinen minimietäisyys voidaan laskea annettuun etäisyteen.

Jos kaasulla toimivan keittotason käytöohjeet märittävat suuremmasta etäisydestä, täm on otettava huomioon asennuksessa.

Alä asenna kupua ulkotiloihin tai altista sità ilmastollisille tekijöille (sade, tuuli, jne...)

SAHKÖLIITÄNNÄT (osa tarkoitettu vain liiäntöjen tekemiseen päteville henkilöille)

Ennen kuin teet mitaën toimenpiteita kuvulle, kytke laite irti sahkoverkosta.

Varmista, ettei kuvun sisallä irtoa tai leikkaudu sahkojohtoja; jos nain tapahtuu ota yhteyttä lahimpaan Huoltopalveluun. Sahkoliitantöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilostöön.

Liitannat on tehtäva voimassa olevien lakien mukaisesti.

Ennen laitteen yhdistämista sahkoverkloon, varmista etta:

• sahköverkon jännite vastaa kuvun sisällä sijaitsevassa kyltissä annettua arvoa.
  sahkjärestelmä on märäysten mukainen ja kestä laitteiston kuormituksen (katso teknisten ominaisuksen kyltti kuvun sisällä)
• pistoke ja johto ei pääse kosketuksiin kuumien osien kanssa, joiden lampötila on yli 70^
  viransyottjarestelm on varustettu tehokkaalla ja oikein tehyllmaadoituksellvaovimassa olevien märäysten mukaan;
• käytety liitantäpistoke on helppopäskyisessä paikassa asennuksen jälkeen.

Jotkut laitetyppit saatetaan toimittaa johdolla ilman pistoketta; tassapauksessa kayt standardoitua pistoketta, ottamalla huomioon, etta keltahivrea johto on tarkoitettu maadoitukseen, sininen johto on nollajho to ja ruska johto on vaihejohto.

Asenna virtajohtoon kuormitukseen sopiva pistoke ja liiä se asianmukaiseen turvapistokkeseen.

Jos kiinteä laitteisto ei ole varustetu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verzosta, koskettimien avausetäi-syydellä mahdollstaen taydellisen katkaisun llyijannitekategorian olosuheissa, naiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien märäysten mukaisesti.

Keltainen/vihrea maajhohto ei saa katketa virtakatkaisijan kautta.

Valmistaja ei ota vastuuta turvamaääräyksien laiminlyönnista.

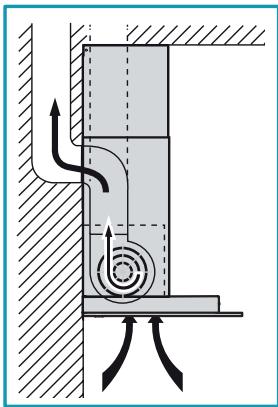

Tässä versiossa keittön savut ja hóryt johdetaan ulkotilaan poistoputken kautta.

llman poiston liitos, joka tulee ulos kuvun yläosasta, on liitettäva putkeen, joka johtaa savut ja hóryt ulkoiseen poistoaukloon.

Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne...) ja noudata ehdottomasti ilman ulkotiloihin poistoa koskevia voimassa olevia märäyksiä.

Savujen poistoputkessa on oltava:

• halkaisja ei pienempi kuin kuvun liitos;

• lievä kallistus alaspäin (pudotus) vaakasuorissa osissa, jotta välttetään mahdollisen tiivistymisen palaaminen ku-puun;

• mahdollisimman vahan mutkia;

• mahdollisimman lyhyt (pituus) (pitkät putket ja useat mutkat voivat laskea kuvun imukkyä ja aiheuttaa tärinävastaventtiillin).

Jos savujen poistoputki kulkee kylmien tiloen, kuten valikaton jne. lpi, on mahdollsta etta tiivistymista muodostuu lampotilan vaihteluista johtuen. Tassapapauktessa putket on eristettavä.

Kuvut, joissa on 800~mm^3 /h moottori, varustetaan vastaventtiillä, joiden tehtävänä on estää ilman paäsy sisäänulkotiloista, kun kupua ei käytetä: asennusta varten katso ohjeet C sivulla 4.

Kun liesikupua käytetän samanaikaisesti muiden laitteiden kanssa, jotka käyttavat kaasua tai muita poltoaineita, tilassa on oltava riittä vuuletes voimassa olevien märäysten mukaisesti.

Tästä versiosta on poistettava aktivihiilisuodattimet; niiden irrottamiseksi katso ohjeet sivulta 6.

Saksan poikkeus: kun liesikupua ja muulla kuin sahkollä toimivia laitteita käytetän samanaikaisesti, tilan negatiivinen paine ei saa ylittä 4 Pa (4 x 10-5 baaria).

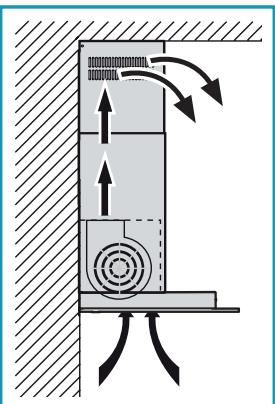

KUPUVERSIO SISÄILMAN KIERROLLA (SUODATTAVA)

Tässä versiosa ilma kiertä aktivihiilisuodattimetläpi puhistusta varten ja takaisin keittiön sisälmaan.

Tarkista etta aktiivihiilisuodattimet on asennettu kupoun, jos nain ei ole asenna ne kuten neuvottu ohjeissa sivulla 6.

Jos kupo on asennettu suodattavalla versiolla, vastaventiili ei saa olla asennettuna: poista venttiili, jos se on asennettuna moottorin ilmanpoistoliitokseen (suerita painvastaiset toimenpiteet kuin ohjeissa C sivulla 4).

ASENNUSOHJEET (osa on tarkoitetu vain kuvun asennukseen pätevälle henkilöstölle)

Vaihe A sivu4

• Nojaa tukitanko (S) asennusseinäle märitetetylle korkeudelle (H) keittotasosta, kuten näytetty kuvassa (Kuva ①).
• Tarkista vaakasuora linjaus vesivaa'alla ja merkitse tukitangon päähin kaksi porauskohtaa (Kuva ② - ③).
• Poraa reiät, aseta kaksi 0 mm kiininitystulppaa paikoilleen ja kiinnitä tanko vastaavilla ruuveilla (V1) (Kuva 4).

Kuvun mukana toimitettavaa kiininityssarjaa (ruuvit, kiininitystulpat ja kannattimet) voidaan kaytttaa vain muuratuille seinille: jos kupu on asennettava seinäle, joka on tehty muusta materialista, ota kayttoön muut kiininitsjärjestelmät ottan huomioon seinän Kantavuus ja kuvun paino (osoitetu sivulla 2).

Vaihe B sivu 4

Kiinnitta kupo tukitankoon (Kuva ①).
Säädä kuvun paikkaa kiinityssosen ruuvien avulla (Kuva ②). Ylempi ruuvi (B) säätä etäisyytä seinästä, alempi ruuvi (C) pystysuntaista liukua.
Välttäksesi kuvun irtoamista johtuen alta tulevasta paineesta, kiinnitä kupu seinälde kiinnytulppien ja vastaavien ruuvien (V2) avulla käytämällä kuvun takana olevia reikiä (Kuva ③).

Vaiheet C ja D sivu 4

• Halutessa voidaan asentaa vastaventtiili (M) kuten naytety kuvassa
• Liītā kuvun ilmanpoistoliiitos ulkoiseen poistoputkeen sopivan kanavoinn kautta.

KUPUVERSIO SISÄILMAN KIERROLLA (SUODATTAVA)

Tarkista etta aktivihiilisusuodattimet on asennettu kupuun, jos nain ei ole asenna ne kuten neuvottu ohjeissa sivulla 6.
- Jos asennettuna, poista kuvun ilmanpoistoliitokseen asennettu vastaventtiili (soruita painvastaiset toimenpiteet kuin ohjeissa C sivulla 4).

Vaihe E sivu 5

• Aseta jatkokappale (H) poistoputken suojaan (G) (Kuva ①) ja kiinnitä kokonaisius kuvun runkoon ruuvien avulla (V3) (Kuva ②).
• Ulkoisen poistoputken version tapauksss (mu) jatkokappale (H) on mahdolista asentaa aukot alaspain, jotta ne eivat jäa nakyviin,Jos vain asennuskorkeus sen sallii.

Vaihe F sivu 5

• Pidennä jatkokappaletta H), kunnes saavutat halutun korkeuden (Kuva ①).
  Noudattamalla kuvassa ② annettuja ohjeita, piirra seinalle viiva,jonka avulla kannatinosa (L) voidaan sjoittaa oikein paikalleen.
• Sjoita Kannin (L) seinaan piirretyn viivan mukaisesti, tarkista vesivaa'alla vaakasuorus ja merkitse paihin kaksi porauskohtaa (Kuva ③).
• Poraa reiät, aseta kaksi 6 mm kiinnitystulppaa paikoilleen ja kiinnitä kannatin (L) vastaavilla ruuveilla (V4) (Kuva ④).
• Kiinnitta jatkokappale (H) kannateen (L) ruuveilla (V5) (Kuva ⑤).
• Kytke kuvun viransyöttö noudattamalla voimassa olevia märäyksiä.

TOIMINTA

KUVUN KAYNNISTYS JA SAMMUTUS

Kännistä kupa vähintään minuutti ennen kypsentämisen aloittamista: tämä parantaa ilmavirtaa savujen ja hóryjen johtamiseksi kohti imuripintaa. Kypsentämisen jälkeen jäta kupa pälle, kunnes kaikki hóryt ja Hajut on imetty täysin: tarvittaessa on mahdollsta ajastaa kuvun automaattinen sammutus ajastin-toiminnon avulla 15 minuutin päähan.

NOPEUDEN VALINTA

Ykkosnopeutta kaytetaan pitamän ilma puhtaana matalalla sahkoenergian kulutukssa, kakosnopeutta kaytetaan normalaiolosuhteissa ja kolmosnopeutta voimakkaiden hajujen tai hovryjen tapaukssaa.

SUODATTIMIEN PESU- JA VAIHTOVALIT

Kuvussa käytetään kahta eri typpistä suodatinta: metalliset (pestävät) ja aktiiivihilisuodattimet (ei pestäviä). Ensin mainitut on puhdistettava joka 30. käytötunti (kiinteä punainen valo ilmoittaa, että ne on pestäväl), toiseksi mainitut vaihdetaan noin joka 3-4 kuukausi kuvun käytöstä riippuen. Lisatietoja varten katso luku "Huolto" sivulla 69.

ELEKTRONISEN NÄPPÄIMISTÖN KÄYTTÖ

	Ajastin/Suodatinhälytys Painikkeen painaminen moottorin ollesa käytössä millä tahansa nopeudella aktivi Ajastin-toiminnon: tämä toiminto ajastaa kuvun automaattisen sammutuksen 15 minuutin päähän. Toiminnon päälle kytkeytyminen osoitetaan PUNAISEN valon vilkkumisella. Ajastin-toiminnon ollesa päällä käytäjä voi kutenkin sammuttaa kuvun miloin tahansa painamalla nappäintä : toiminto kytketeänn automaattiseti pois päältä ja PUNAINEN valo sammuu. Jos nopeutta muutetaan ajastimen ollesa toiminnassa, tämä kytketeänn auto-maattiseti pois päältä. Kiinteän PUNAISEN valon sytyminen taas ilmoittaa rasvasuodattimen hälytkestä: tämä hälytys ilmoittaa, että metalliset rasvan-poistosuodattimet on pestävä (hälytys aktivoituu noin 30 käytö:tunnin jälkeen). Suodattimien puhdistuksen jälkeen pidä nappäintä paï-nettuna kolmen sekunnin ajan hälytksen kytkemiseksi pois päältä ja laskurien nollamiseksi. Metallisten rasvanpoistosuodattimien irrottamista ja asentamista varten katso ohjeet kuvasta sivulla 6.
	Toimintatilan painike (ON/OFF) Painamalla nappäintä kuvun moottori sytty (tai sammuu): moottori käyninstyy viimeksi ennen sammutusta käytössä olleella nopeudella (halutun nopeuden toiminto). Jos haluat käytää toista nopeutta, säädä sitä nappäimillä + ja -.
+	Painike + Painamalla painiketta dostetaan moottorin nopeutta. 1, 2 ja 3 nopeudet naytetaän palavien led-valojen märäällä, pois lukien lampun ja ajastimen led-valot. Versiossa, jossa on neljä nopeutta, painike + naytävilkkuvaa valoa: nelosnopeus, tai intensivinen nopeus, on ajastetu ja noin 7 minuutin jälleen moottori siirtyau automaattiseti kolmosnopeudelle.
-	Painike - Painamalla painiketta vähennetaän moottorin nopeutta. 1, 2 ja 3 nopeudet naytetaän palavien led-valojen märäällä, pois lukien lampun ja ajastimen led-valot.
	Valopainike ON: valo palaa (painike valaisto) OFF: valo sammunut

VALAISTUS

Kupu on varustetu normalikäytöss erittäin tehokkailla, vähän kuluttavilla jakestävillä led-valaisimilla.

Jos led-valon vaihto tulee tarpeelliseksi, noudata kuvan ohjeita L sivulla 6.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois pälätä.

Sännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa.

Erityisesti on huomioitava metalliset rasvanpoistosuodattimet ja aktivihiilisuodattimet; toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, etei kupuun keränny rasvaa, joka voi aiheuttaa tulipalovaaran.

ULKOINEN PUHDISTUS

Suosittelemme puhdistamaan kuvun ulkoiset pinnat vahintaan joka 15. paiv, jotta valt at oljysten ja rasvaisten aineten tartumisen sen pintaan. Taranestokasitylysta (Fasteel) materialista valmistetun kuvun puhdistus tehdaain vain vedellja ja neutraillsaippualla kaytttaen pehmea liinaa. Paata puhdistus huolellisella huhtelulla ja kuivauksella kaytttaen pehmeita liinoja.

Älä käytä liikaa vettä painikkeiden ja valaistuslaitteiden lahellä valttäksesi kosteuden pääsyä elektronisiin osin.

Alä kaytā pesuaineita, jotka sisälṭavāt hankaavia, happamia tai syövytäviä aineita ja hankaavia liinoja: näiden varoitusten nou-dattamatta jättäminen johtaa vääjäämattä teräksen pinnan huonontumiseen.

Valmistaja ei vastaa näiden ohjeiden noudattamatta jattämisetä.

Kehämäisen impaneelin puhdistamisen helpottamiseksi se on mahdolista poistaa kokonaan (katso ohjeet G sivulla 6).

SISÄOSIEN PUHDISTAMINEN

Sähköisä osia tai moottoriin liittyvä osia kuvun sisällä ei saa puhdistaa nestsellä tai liuottimilla.

Älä käytä hankaavia aineita sisäläviä tuotteita. Suorita kaikki nämä toimenpiteet irrottamalla laite etukäteen sahköverkosta.

METALLISET RASVANPOISTOSUODATTIMET

Metallisten rasvanpoistosuodattimien tehtävänä on pysayttäa lejuvat rasvapartikkelit: suodattimiin jäneet partikkelit kasvattavat keittämisen aikana karanneita liekkejä, muodostavat epamiellyttävähajua ja tukkivat ilman kulkua vähentäen kuvun imukapasiteettia.

Tämän vuksi suosittelemme pesemään metallisuodattimet usein (vähintään kerran kuukaudessa) jättmällä ne liko-amaan kiehuvaan veteen ja astianpesuaineeneen noin yhdeksi tunniksi valttäen niiden taittamista. Älä käytä syövytäviä, happamia tai emäksisä pesuaineita.

Huhhte ne huolellisesti ja odota niiden taydellä kuivumista ennen takaisin asennusta.

Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimien materiailille: tamän välttämiseksi käytä pesua matalassa lampötilassa (maks. 55^ ).

Metallisen rasvanpoistosuodattimen irrottamiseksi avaa kehamainen imupaneeli (katso ohjeet G sivulla 6) ja käytä sitten kahvaa (ks. ohjeet F sivulla 6). Asennusta varten tee toimenpide toisin pän.

AKTIIVHIILISUODATTIMET

Aktivihilisuodattimien tehtävänä on pidättaa niiden lapi virtaavan ilman hajuja: puhdistetu ilma palautetaan keittiöön suodattimien lapi menon jälkeen.

Aktiivihiisuodattimia ei voi pestä ja ne on vaihdettava keskimaärin joka 3. - 4. kuukausi (riippuen kuvun käytösta). Havitta aktiivihiisuodattimet käytömaassa voimassa olevien märäysten mukaisesti.

Aktiivihiilisuodattimien vaihtamiseksi, avaa kehamainen imupaneeli (ks. ohjeet G sivulla 6), poista metalliset rasvanpoistosuodattimet (ks. ohjeet H sivulla 6) ja noudata ohjeita Sivulla 6.

HAVITTÄMINEN KÄYTÖN LOPUTTUA

Tämä symboli tuotteissa ja/tai mukana tulevissa asiakirjoissa tarkoittaa, etta käytettävi sähköisä ja elektronisia tuotteita e saa havittä kotitalousjätteen seassa. Käsittelyä, keräystä ja kierratystä varten pyydämme toimittamaan nämä tuotteet tarkoitusta vastaaviin keräyspisteisiin, jossa ne vastaanotetaan ilmaiseksi. Vaihtoehtoisesti joissakin maissa on mahdollaha palautta tuotteet paikalliselle jalleenmyjälle uuden vastaavan tuotteen ostohetkellä. Tämän tuotteen oikein tehty havittäminen auttaa arvokkaiden luonnonvaroen säilyttamisesä ja estaa mahdollahia ihmiselle ja ympäristöle aiheutuvia negatiivisia vaikutuksia, jotka voivat johtua jätteiden vaärastä havitystavasta. Pyydämme ottamaan yhteyttä paikallsin viranomai-sin saadaksesi lisātietao lahimmastä jätteiden keräyspisteestä. Näiden jätteiden havittamisetä annettujen kansallisten märäysten laiminlyonti voij hohtaa rangaistuksi.

TIETOA JATTEIDEN KASITTELYSTA EUROOPAN UNIONIN MAISSA

Sahkö- ja elektroniikkaliteromua (WEEE) koskeva EU-direktiivi on toteutettu eri tavoin jokaisessa maassa. Tästa syysta halutessasi havittä tämän laitteen pyydämme ottamaan yhteyttä paikallisiin viranomaisin tai jalleenmyyjaan oikean havittamismenetelmän selvittämiseksi

TIETOA JATTEIDEN HAVITTÄMISESTÄ EUROOPAN YHTEISÖN ULKOPUOLISISSA MAISSA.

Tämä symboli on voimassa vain EU:n alueella: jos haluat havittä tän tuotteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisin viranomaisin tai jalleenmyyjän laitteen oikeaoppista havittamistä varten.

ADVARSLER FOR INSTALLATOR

TEKNISK SIKKERHET
