EXPLOIT TOP - Cappa aspirante FALMEC - Manuale utente e istruzioni gratuiti

Marca	FALMEC
Modello	EXPLOIT TOP
Categoria	Cappa aspirante
Tipo di installazione	A parete
Materiale	Acciaio con trattamento anti-impronte (Fasteel)
Distanza minima dal piano di cottura	≥ 65 cm (per fornello a gas, adattabile secondo norme)
Numero di velocità	3 + 1 velocità intensiva (a seconda della versione)
Funzione Timer	Sì, spegnimento automatico dopo 15 minuti
Allarme di saturazione dei filtri metallici	Sì, dopo 30 ore di utilizzo (luce rossa fissa)
Illuminazione	Fari LED ad alta efficienza
Filtri metallici antigrasso	Lavabili (ammollo in acqua bollente o lavastoviglie a max 55°C)
Filtri a carboni attivi	Sostituzione ogni 3-4 mesi (non lavabili)
Modalità di evacuazione	Esterno (aspirante) o ricircolo (filtrante)
Pannello di controllo	Elettronico con tasti
Alimentazione elettrica	Rete (vedere targhetta all'interno della cappa)

Domande frequenti - EXPLOIT TOP FALMEC

Come installare la cappa EXPLOIT TOP?

L'installazione deve essere effettuata da un installatore qualificato. Fissare prima la barra di supporto al muro all'altezza indicata (almeno 65 cm dal piano di cottura per il gas). Agganciare la cappa alla barra, quindi regolare l'allineamento con le viti. Fissare la cappa al muro con i tasselli forniti. Per l'evacuazione, utilizzare un tubo adatto. Per la versione filtrante, rimuovere la valvola di non ritorno e installare i filtri a carboni attivi.

Qual è la distanza minima tra la cappa e il fornello?

La distanza minima tra la parte più alta dell'apparecchio di cottura e la parte più bassa della cappa è di almeno 65 cm per un fornello a gas. Questa distanza può essere ridotta secondo le norme, ma è necessario rispettare le istruzioni del piano di cottura.

Come pulire i filtri metallici antigrasso?

I filtri metallici devono essere lavati frequentemente (almeno ogni mese). Metterli in ammollo in acqua bollente con detersivo per piatti per circa 1 ora, quindi risciacquare e asciugare accuratamente. Possono anche essere lavati in lavastoviglie a bassa temperatura (max 55°C). Non piegare i filtri.

Quando vanno sostituiti i filtri a carboni attivi?

I filtri a carboni attivi non sono lavabili e devono essere sostituiti in media ogni 3-4 mesi, a seconda della frequenza di utilizzo. Per sostituirli, aprire il pannello di aspirazione, rimuovere i filtri metallici, quindi smontare i filtri a carboni attivi e installare quelli nuovi.

Come attivare la funzione Timer?

Premere il tasto Timer/Allarme filtri mentre il motore è in funzione a qualsiasi velocità. La funzione si attiva e la cappa si spegnerà automaticamente dopo 15 minuti. Una luce rossa lampeggiante indica l'attivazione. Per annullare, premere il tasto di spegnimento o cambiare velocità.

Cosa significa la luce rossa fissa sulla cappa?

La luce rossa fissa indica l'allarme di saturazione dei filtri metallici. Si accende dopo circa 30 ore di utilizzo per ricordare di lavarli. Dopo la pulizia, tenere premuto il tasto Timer per 3 secondi per resettare l'allarme.

Come resettare l'allarme dei filtri dopo la pulizia?

Dopo aver lavato e asciugato i filtri metallici, tenere premuto il tasto Timer/Allarme per 3 secondi. La luce rossa si spegnerà e il contatore verrà azzerato.

Posso usare la cappa senza i filtri metallici?

No, è pericoloso utilizzare la cappa senza i filtri metallici antigrasso. Senza di essi, grasso e sporco si depositerebbero all'interno, compromettendo il funzionamento e aumentando il rischio di incendio.

Come sostituire un faro LED difettoso?

Scollegare prima la cappa. Per sostituire il faro LED, seguire le istruzioni a pagina 6 del manuale (figura corrispondente). Utilizzare solo ricambi originali e contattare un centro assistenza se necessario.

Cosa fare in caso di malfunzionamento della cappa?

Se il cavo di alimentazione o altri componenti sono danneggiati, non utilizzare la cappa. Scollegarla dalla rete e contattare il rivenditore o un centro di assistenza tecnica autorizzato. Non tentare di riparare da soli l'apparecchio e richiedere ricambi originali.

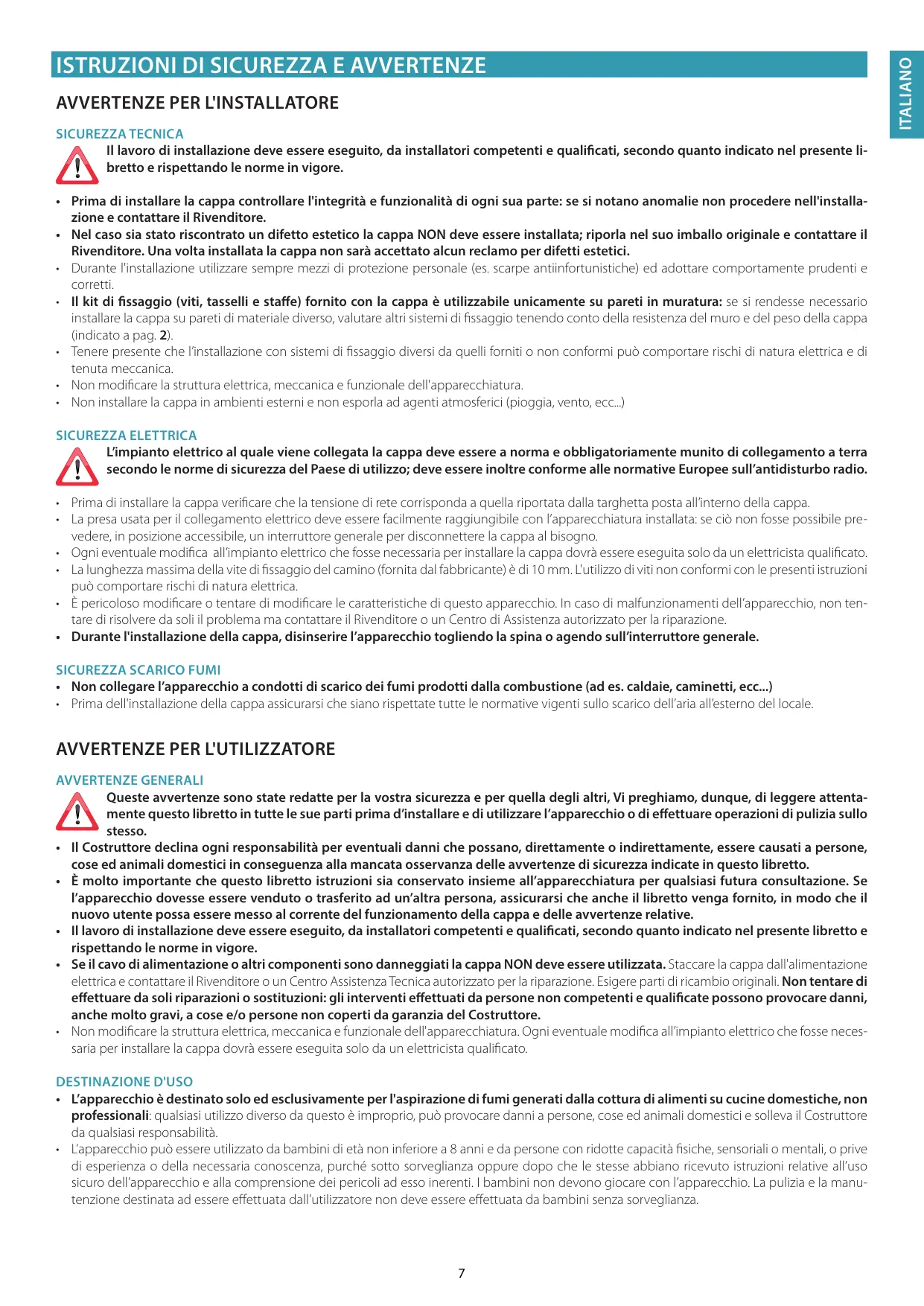

MANUALE UTENTE EXPLOIT TOP FALMEC

Il lavoro di INSTALLazione devese essere eseguito, da installatori competenti e qualificati, secondo quando indicate nel presente libretto e rispettoando le norme in vigore.

• Prima di installare la cappa controllare l'integrità e funzionalità di agli sua parte: se si notano anomalie non procedere nell'installazione e contattare il Rivenditore.
• Nel caso soit stato riscontrato un difetto estetico la cappa NON deve essere installata; riporla nel suo imballo originale e contattare il Rivenditore. Una volta installata la cappa non sare accettato alcun reclamo per difetti esteti ci.
• Durante l'installation utilizingare sempre mezzi di protezione personale (es. scarpe antiinfortunistiche) ed adottare comportamente prudenti e corretti.
• Il kit di fissaggio (viti, tasselli e staffe) fornito con la cappa è utilizzabile unicamente su pareti in muratura: se si rendesse necessario installare la cappa su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).
• Tenere presente che l'installazione con sistemi di fissaggio diversi da quelli forniti o non conformi più comportare rischi di natura elettrica e di tenuta meccanica.
  Non modificare la struttura elettrica, meccanica e funzionale dell'apparecchiatura.
  Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...)

SICUREZZA ELETTRICA

L'impiano elettrico al quale viene collegata la cappa deve essere a norma e obbligatoriamente munito di collegamento a terra secondo le norme di sicurezza del Paese di utilizzo; deve essere inoltre conforme alle normative Europee sull'antidisturbo radio.

• Prima di installare la cappa verificare che la tensione di rete corrisponda a quella riportata alla targhetto posta all'interno della cappa.
• La presa usata per il collegamento elettrico deve essere facilemente raggiungibile con l'apparecchiatura installata: se ciò non fosse possibile prevedere, in posizione accessibile, un interrottore generale per disconnettere la cappa al bisogno.
  Ogni eventuale modifica all'impianto elettrico che fosse necessaria per installare la cappa dovr èssere eseguita solo da un elettricista qualificato.
• La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm. L'utilizzo di viti non conformi con le presenti istruzioni cui poè comportare rischi di natura elettrica.
• É pericoloso modificare o tentare di modificare le caratteristiche di questo apparecchio. In caso di malfunzionamenti dell'apparecchio, non除去 risolverve da soli il problema ma contattare il Rivenditore o un Centro di Assistenza autorizzato per la riparazione.
• Durante l'installazione della cappa, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale.

SICUREZZA SCARICO FUMI

Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (ad es. caldaie, caminetti, ecc...)
- Prima dell'installazione della cappa assicurarsi che siano rispetto tutte le normative vigenti sullo scarico dell'aria all'esterno del locale.

AVVERTENZE PER L'UTILIZZATORE

AVVERTENZE GENERALI

Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di leggere attendamente quello libretto in tutte le sue parti prima d'installare e di utilizzato l'apparecchio o di effettuare operazioni di pulizia sullo stesso.

Il Costruttore declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persona, cose ed animali domestici in consuluenza alla mancata osservanza delle avvertenze di sicurezza indicate in quello libretto.
- è molto importante che questo libretto istruzioni si sono conservato insieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi cheanche il libretto venga fornito, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle avertenze relative.
Il lavoro di INSTALLazione deve essere eseguito, da installatori competenti e qualificati, secondo quando indicate nel presente libretto e rispettoando le norme in vigore.
Se il cavo di alimentazione o altri componenti sono danneggiati la cappa NON deve essere utilizzata. Staccare la cappa dall'alimentazione elettrica e contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione. Esigere parti di ricambio originali. Non tentare di effettuare da soli riparazioni o sostituzioni: gli interventi effettuati da persona non competenti e qualificare possono provocare danni,anche molto gravi,a cose e/o persone non coperti da garanzia del Costruttore.
Non modificare la struttura elettrica, meccanica e funzionale dell'apparecchiatura. Ogni eventuale modifica all'impianto elettrico che fosse necessaria per installare la cappa dovrà essere eseguita solo da un elettricista qualificato.

DESTINAZIONE D'USO

L'apparecchio è destinato solo ed esclusivamente per l'aspirazione di fumi generati alla cottura di alimenti su cucine domestiche, non professionali: qualiasi utilizzo diverso da quello è improprio, più provocare danni a persone, cose ed animali domestici e solleva il Costruttore da qualiasi responsabilità.
L'apparecchio pou essere utilise da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o della necessaria conoscenza, purché除去 sorvegianza oppure après che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adippo inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini sulla sorvegianza.

AVVERTENZE PER L'UTILIZZO E LA PULIZIA

• Prima di procedere a qualsi asi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
  Nonutilzzarelacappaconlembanibagnoteopiediscalzi.
• Quando l'apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente.
  Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  Non accendere fiamme libero sotto la cappa.
  Non preparare cibi alla fiamma除去 la cappa.
  Non utilizzato mai la cappa perché i filtri metallici antigrasso; grasso e sporco in quello caso si depositerebbero nell'apparecchio compromettendone il funzionamento.
• Parti accessibili della cappa possono essere calde se utilizzate insieme con apparecchi di cottura.
  Non effettuare operazioni di pulizia quando parti della cappa sono ancor calde.
  Se la pulizia non è condotta seconde le modalità e i prodotti indicati nel presente libretto è possibile un rischio di incendio.
  Disinserire l'interrottore generale quando l'apparecchio non vieneutilizzato per periodi prolongati di tempo

In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.

AVVERTENZE IN CASO DI MALFUNZIONAMENTO

Se il cavo di alimentazione o altri componenti sono danneggiati la cappa NON deve essere utilizzata. Staccare la cappa dall'alimentazione elettrica e contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione. Esigere parti di ricambio originali. Non tentare di effettuare da soli riparazioni o sostituzioni: gli interventi effettuati da persone non competenti e qualificare possono provocare anni,anche molto gravi,a cose e/o persone non coperti da garanzia del Costruttore.

Il costruttore si riserva il diritto di apportare modifiche alle apparecchiature in qualsiasi momento e sono preavviso. La stampa, la traduzione e la riproduzioneanche parziale del presente manuale s'intendono vincolate dall'autorizzazione del Costruttore.

Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale sono indicative e non divulgabili.

La lingua di stesura del manuale è l'italiano, il Costruttore non si rende responsable per eventuali errorsi di trascrizione o traduzione.

INSTALLAZIONE (pare riservata solo a personale qualificato al montaggio della cappa)

Prima di effettuare l'installazione della cappa, leggere attendamente il cap. "Istruzioni di sicurezza e avventenze" a pag. 7.

CARATTERISTICHE TECNICHE

I dati tecnici dell'apparecchio sono riportati su delle targhette, posizionate all'interno della cappa.

POSIZIONAMENTO

La distanza minima fra la parte più alta dell'apparecchiatura per la cottura e la parte più bassa della cappa da cucina viene indicata in fig.

A a pag.4.

In generale, quando la cappa da cucina è posta su un'apparecchiatura a gas, questa distance devese assere almeno 65 cm (25,6"). Tuttavia sulla base di un'interpretazione della norma EN60335-2-31 del 11-07-2002 da parte del TC61 (subclause 7.12.1 meeting 15 agenda item 10.11), la distance minima tra piano cottura e parte inferiore della cappa può essere ridotta alla quota riportata.

Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...)

ALLACCIAMENTO ELETTRICO (pare riservata solo a personale qualificato per l'allaccimento)

Prima di effettuare qualsiasi operazione sulla cappa scollegare l'apparecchio alla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verifichino tali situazioni contattare il Centro Assistenza più vicino. Per l'allacciamento elettrico rivolgersi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.

Prima di collegare l'apparecchio alla rete elettrica, controllare che:

• la tensione di rete corrisponda a quella riportata alla targhetta posta all'interno della cappa;
• l'impiano elettrico sia a norma e possa sostare il carico dell'apparecchio (vedere la targhetto caratteristiche tecniche posizionata all'interno della cappa);
• la spina e il cavo, una volta collegati, non entrino in contatto con parti calde aventi temperature superiori a 70^
  l'impianto di alimentazione sua munito di efficace e corretto collegamento di terra secondo le norme vigenti;
• la presa usata per il collegamento sia fácilmente raggiungibile con l'apparecchiatura installata.

Alcuni tipi di apparecchi possono essere dotati di cavo alla spina; in quello caso, la spina da utilizzato deve essere dei tipo "normalizzato" tenendo conto che il filo giallo-verde deve essere utilizzato per la messa a terra, il filo blu deve essere utilizzato per il neutro e il filo marrone deve essere utilizzato per la fase.

Montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.

Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione alla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di INSTALLazione.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.

Il Costruttore declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.

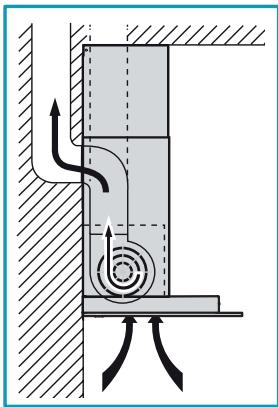

CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (ASPIRANTE)

In questa versione i fumi e i vapori della cucina vengono convogliati verso l'esternoattraverso un tubo di scarico. Il raccordo di uscita aria che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduc- ce i fumi e i vapori in una uscita esterna.

Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (ad es. caldaie, caminetti, ecc...) e rispetto obbligatoriamente le norme vigenti sullo scarico dell'aria all'esterno.

Il tubo di uscita dei fumi delve avere:

• un diametro non inferiore a quello del raccordo della cappa;

• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che, qualora si formasse condensa,但这a refluisca nella cappa;

• il numero minimo indispensable di curve;

• lunghezza minima indispensable (tubazioni lunghe e con diverse curve potrebbero ridurre la capacité di aspirazione della cappa e innescare delle vibrazioni della valvola di non ritorno).

Se il tubo di uscita dei fumi passaattraverso ambienti freddi come soffitte ecc., è possibile che si formi dell'acqua di condensa a causa di eventuali sbalzi di temperatura. In quello caso è necessario isolare la tubazione.

Nelle cappe dotate di motore 800m^3 /h viene fornita in dotazione una valvola di non ritorno la cui funzione è impedire scambi d'aria con l'esterno quando la cappa non è in funzione: per il montaggio vedi istruzioni a pag. 4.

Quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.

In esta versione vanno tolti i filtri al carbone attivo; per la rimozione vedi istruzioni a pag. 6.

Deviation per la Germania: quando la cappa da cucina e apparente alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

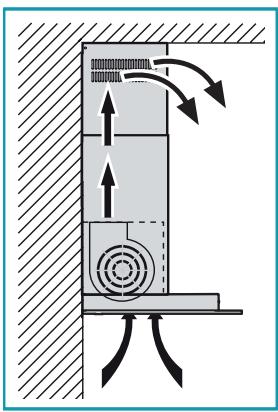

CAPPA IN VERSIONE A RICICLO INTERNO (FILTRANTE)

In esta versione l'aria passa atraverso i filtri al carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.

Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni a pag. 6.

Se la cappa viene predisposta in versione filtrante la valvola di non ritorno non deve essere montata: rimuoverla se eventualmente presente sul raccordo di uscita aria del motore (effettuare l'operazione inversa a quanto descririto nelle istruzioni c a pag. 4).

ISTRUZIONI DI MONTAGGIO (pare riservata solo a personale qualificato per il montaggio della cappa)

Fase A pag. 4

Appoggiare alla parete di installazione la barra di sostegno (S), ad una altezza (H) dal piano cottura indicata in figura (Fig. ①).
Controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremita della barra di sostegno n° 2 punti di foratura (Fig. ② - ③).
- Forare, inserire n° 2 tasselli ad espansione Ø 8mm e fissare la barra con le relative viti (V1) (Fig. ④).

Il kit di fissaggio (viti, tasselli e staffe) fornito con la cappa è utilizzabile unicamente su pareti in muratura: se si rendesse necessario installare la cappa su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).

Fase B pag. 4

• Agganciare la cappa alla barra di sostegno (Fig. ①).
  Regolare l'allineamento della cappa tramite le viti delle attaccaglie (Fig. ②). La vite superiore (B) regola la distanza dalla parete, quella inferiore (C) lo scorrimento verticale.
  Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con dei tasselli ad espansione e relative viti (V2) utilizzando gli apposti fori presenti sul retro della cappa (Fig. ③).

Fasi CeD pag.4

CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (ASPIRANTE)

Se lo si desidera, installare la valvola di non ritorno (M) come indicato in figura C.
- Collegare il raccordo di uscita aria della cappa allo scarico esterno con una tubazione idonea.

CAPPA IN VERSIONE A RICICLO INTERNO (FILTRANTE)

Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni a pag. 6.
- Se installata, rimuovere la valvola di non ritorno montata sul raccardo di uscita aria della cappa (effettuare l'operazione inversa a quanto descripto nelle istruzioni a pag. 4).

FaseE pag.5

• Inserire la prolonga (H) nel camino (G) (Fig. ①) e fissare l'assieme al corpo cappa mediante le viti (V3)(Fig. ②).

• Nel caso di versione ad evacuatione esterna (aspirante) è possible insere la prolunga (H) con le asole verso il basso in modo da renderle non visibili qualora le quote di installatione lo permettano.

Fase F pag. 5

• Fare scorrere la prolonga (H) sino a raggiungere l'altezza desiderata (Fig. ①).
• Seguendo quanto indicaço nella fig. (2), tracciere sulla parete una linea che servira per posizionale correttamente la staffa (L).
• Posizione are a parete la staffa (L) seguendo la linea tracciata, controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità n°2 punti di foratura (Fig. ③).
• Forare, insere n° 2 tasselli ad espansione Ø 6mm e fissare la staffa (L) con le relative viti (V4) (Fig. ④).
• Avvitare con le viti (V5) la prolunga (H) alla staffa (L) (Fig. ⑤).
• Alimentare elettricamente la cappa rispettoando le norme vigenti.

FUNZIONAMENTO

QUANDO ACCENDERE E SPEGNERE LA CAPPA?

Accendere la cappa almeno un minuto prima di iniziare a cucinare: quello favorirà un flusso d'aria per convogliare fumi e vapori verso la superficie di aspirazione. Al termine della cottura lasciare in funzione la cappa fino alla completa aspirazione di tutti i vapori e gli odori: eventualmente, attraverso la funzione Timer, è possibile impostare l'autospegnimento della cappa dopo 15 minuti di funzionamento.

QUALE VELOCITÀ SCEGLIERE?

La prima velocità si utilizza per mantenere l'aria pulita con bassi consumi di energia elettrica, la seconda velocità si utilizza nelle condizioni normali, la terza velocità si utilizza in presenza di forti odori e vapori.

QUANDO LAVARE O CAMBIARE I FILTRI?

La cappa monta due diversi tipi di filtri: quelli metallici (lavabili) e quelli al carbone attivo (non lavabili). I primi devono essere puliti anni 30 ore di utilizzo (la luce rossa fissa indica che è il momento di lavarli), i secondi vanno sostituiti circa anni 3-4 mesi a seconda dell'utilizzo della cappa. Per ulteriori informazioni leggere il cap. "Manutenzione" a pag. 11.

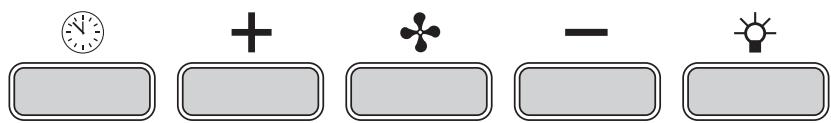

UTILIZZO PULSANTIERA ELETTRONICA

N°	Timer/Allarme filtri La pressione del tasting, con motore attivo a velocità qualsiasi, attiva la funzione Timer: tale funzione determina l'autospegnimento della cappa dopo 15 minuti di funzionamento. L'attivazione della funzione è segnalata alla luce ROSSA lampeggiante. Con la funzione Timer attiva, la cappa può essere comunique spenta dall'utente in qualsiasi momento premendo il tasting : la funzione verrà automaticamente disattivata e si spegnerà la luce ROSSA. Se viene variata la velocità con la funzione Timer attiva quest's ultimately verrà automaticamente disattivata. L'accensione della luce ROSSA fissa indica,invece l'allarme filtrato grassi:questo allarme avvisa che è il momento di lavare i filtri metallici antigrasso (l'allarme si attiva dopo circa 30 ore di utilizzo).Dopo la pulizia dei filtri,per disattivare l'allarme ed azzerare i contatori tenere premuto il tasting per 3 secondi. Per lo smontaggio e montaggio dei filtri metallici antigrasso vedi istruzioni al disegno H a pag.6.
+	Pulsante modalità(ON/OFF) Premendo il tasting si accende (o spegne) il motore cappa:quest's ultimo si avvia con l'ultima velocità selezionata prima del precedente spegnimento (funzione velocità desiderata).Se si desidera utilizzare una velocità diversa,impostarla utilizzando i tasti +e-.
+	Pulsante + Premendo il tasting si incrementa la velocità del motore. Le velocità 1,2 e 3 sono visualizzate dal n° di led accesi escluso led luce e timer. Nelle versioni a 4 velocità il tasting +presenta una luce intermittente:la 4° velocità o intensiva è temporizzata e dello相对较 minuti il motore passa automaticamente in 3° velocità.
-	Pulsante - Premendo il tasting si riduce la velocità del motore. Le velocità 1,2 e 3 sono visualizzate dal n° di led accesi escluso led luce e timer.
+	Pulsante luce ON: luce accesa(pulsante illuminato) OFF: luce spenta

ILLUMINAZIONE

La cappa è dotata di illuminazionetramitefaretti led ad alta efficienza,basso consumo e durata molto elevata in condizioni dinormaleutilizzo.

Nel caso si rendesse necessaria la sostituzione del saretto led, procedere come in figura L a pag.6.

Prima di procedere a qualsi asi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale.

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Particulari attienzio vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo; infatti la pulizia frequente dei filtri e dei loro supporti gar-. rantisce che sulla cappa non si accumulino grassi che sono pericolosi per la facilità di incendio.

PULIZIA ESTERNAR

Si raccomanda di pulire le superfici esterne della cappa almenogni 15 giorni per evitare che le sostanze olese o grasse possano intaccarle. La pulizia della cappa, realizzata in materiale con trattamento antiimpronta (Fasteel), va eseguita solo con acqua e sapone neutro utilizzato un panno morbido.

Terminate la pulizia con un accurato risciacquo e asciugatura con panni morbidi.

Non utilizzato troppa acqua in prossimità della pulsantiera e dei dispositivi di illuminazione per evitare che l'umidità raggiunga parti elettroniche.

Non si devono utilizzare detergenti contenenti sostanze abrasive, acide o corrosive e panni con superfici ruvide: consequences diretta del non rispetto di tali avventenze sare il deterioramento irreversibile della superficie della cappa.

Il Costruttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.

Per facilitare la pulizia del pannello di aspirazione perimetrale è possible rimuoverlo completamente (vedi istruzioni a pag. 6).

PULIZIA PARTI INTERNE

É viétata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.

Non usare prodotti contenti abrasivi. Effettuare tutte queste operazioni scollegando preventivamente l'apparecchio alla rete elettrica.

FILTRIMETALLICIANTIGRASSO

I filtri metallici antigrasso hanno la funzione di trattenere le particelle grasse in sospensione: queste ultime, depositate sui filtri, alimentano eventuali fiamme sprigionate durante la cottura, generano odori peu gradevoli e compromettono il passaggio dell'aria riducendo la capacité di aspirazione della cappa.

Per quosti motivi si consiglia di lavare frequentlymente i filtri metallici (almeno agli mese) lasciandoli in ammollo per circa 1 ora in acqua boliente e detersivo per piatti evitando di piegarli. Non usare detergenti corrosivi, acidi o alcalini.

Risciac quarli con cura e attendere che siano ben asciutti prima di rimontarli.

Il lavaggio in lavastoviglie è permesso ma potrebbe create imbrunimenti al materiale dei filtri: per ridurre quello inconveniente utilizzato lavaggi a basso temperature (55°C max.).

Per l'estrazione dei filtri metallici antigrasso, après il pannello di aspirazione perimetrale (vedi istruzioni a pag. 6) e successivamente agire sulla maniglia (vedi istruzioni a pag. 6). Per l'insertimento invertire l'opération.

FILTRIAL CARBONE ATTIVO

I filtri al carbone attivo hanno la funzione di trattenere gli odori presenti nel flusso d'aria che liattraversa: l'aria depurata per successivi passaggiattraverso i filtri viene rimessa nell'ambiente cucina.

I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente agli 3-4 mesi (dipende alla frequenza di utilizzo della cappa).

Smaltire i filtri al carbone attivo secondo le disposizioni in vigore nel Paese di utilizzo.

Per ordinare i nuovi filtri al carbone attivo rivolgersi al distributore/rivenditore o ad un Centro Assistenza autorizzato.

I filtrai carbone ed eventuali accessori si possonoanche ordinare on-line sul site www.e-falmec.com

Per la sostituzione dei filtri al carbone attivo, après il pannello di aspirazione perimetrale (vedi istruzioni a pag. 6), rimuovere i filtri metallici antigrasso (vedi istruzioni a pag. 6) e seguire le istruzioni a pag. 6.

Il simbolo del cestino barrato riportato sull'apparecchiatura in suo possesso indica che il prodotto è un RAEE,cisione un "Rifiuto derivante delle Apparecchature Elettriche ed Elettroniche" e pertanto non deve essere gettato nella spazzatura indifferenziata (cisione insieme ai "rifiuti urbani misti"), ma deve essere gestito separamenteosi da essere sottoposto ad apposite operazioni per il suo riutilizzo,oppure a uno specifico trattamento,per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corretto di quello prodotto contribuià a salvare prezioso risorse ed evitare potenziali effetti negativi per la salute umana e per l'ambiente,che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti. Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino. Potrebbero venire applicate delle penali per lo smaltimento scorretto di quosti rifiuti in conformità alla legislazione nazionale.

INFORMAZIONI SULLO SMALTIMENTO IN ITALIA

In Italia le apparecchiature RAEE devono essere consegnate:

• ai Centri di Raccolta (chiamatianche isole ecologiche o piattaforme ecologiche) allevi di Comuni o delle Società di igiene urbana (in molte località viene anche effettuato il servizio di ritiro a domicilio delle apparecchiature RAEE ingombranti);

• al专业化 pressi il quali si acquista una nuova apparecchiatura, che è tenuto a ritirarle Gratisamente (ritiro "uno contro uno");

• ad un besoinio qualunque*, che è tenuto a ritirarle Gratisamente e essere obbligo di acquireo (ritiro "uno contro zero").

Inquesto caso:

1) l'apparecchiatura RAEE, per poter essere riconsegnata, delve ave "piccolissime dimensioni" (altezza, profondità e larghezza minori di 25 cm);
*2) il negotioz al quale viene riconsegnata l'apparecchiatura RAEE deve ave una superficie di vendita superiore a 400 mq.

INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE EUROPEA

La Direttiva comunitaria sulle apparecchiature RAEE è stata receptita in modo diverso da ciascuna nazione, pertanto se si desidera smaltire esta apparecchia suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metod corre tto di smaltimento.

INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI ALL'UNIONE EUROPEA

Il simbolo del cestino barrato è valido solamente nell'Unione Europea: se si desidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodò corretto di smaltimento.

GARANZIA (solo per l'Italia)

La sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per esteso nel paragrafo successivo.

La casa costruttrice non risponde delle possibili inesattezza, imputabili ad errorsi di stampa o di trascrizione, contente nel presente libretto. Si riserva di apportare ai propri prodotti quale modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza,enza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

CONDIZIONI DI GARANZIA (solo per l'Italia)

IMPORTANT!

La presente garanzia è valida solo per l'Italia (Guarantee conditions are valid only for Italy).

DECRETO LEGISLATIVO DEL 30/06/2003 N. 196 - ART. 7

Codice in materia di protezione dei dati personali.
1. L'interessato ha diritto di ottenere la confirma dell'esistenza o meno di dati personali che lo riguardano,anche se non ancora registrati,e la loro comunazione in forma intelleggibile.
2. L'interessato ha diritto di ottenere l'indicazione:
a) dell'origine dei dati personali;
b) delle finalità e modalità del trattamento;
c) della logica applicata in caso di trattamento effettuato con l'ausilio di strumenti elettronici;
d) degli estremi identificativi del titolare, dei responsabili e del rappresentante designato ai sensi dell'articolo 5, comma 2;
e) dei soggetti o delle categorie di soggetti ai quali i dati personali sono essere comunicati o che possono venirne a conoscenza in qualità di rappresentante designato nel territorio dello Stato, di responsabili o incariciati.
3. L'interessato ha diritto di ottenere:
a) l'aggiornamento, la rettificazione ovvero, quando vi ha interesse, l'integrazione dei dati;
b) la cancellazione, la trasformazione in forma anomina o il blocco dei dati trattati in violazione di legge, compresi quali di cui non è necessaria la conservazione in relazioneagli scopiper i quali i dati sono stati raccolti o successivamente trattati;
c) l'attestazione che le operazioni di cui alle lettere a) e b) sono state portate a conoscenza,anche per quanto riguarda il loro contentuto,di coloro ai quali i dati sono stati comunicati o diffusi, eccettuato il caso in cui tale adempimento si rileva impossibile o comporta un impiego di mezzi manifestamente sproportionato rispetto al diritto tutelato.
4. L'interessato ha diritto di opporsi, in tutto o in parte:
a) per motivi legittimi al trattamento dei dati personali che lo riguardano, ancorché pertinenti allo scopo della, raccolta;
b) al trattamento di dati personali che lo riguardano a fini di invio di materiale publicitario o di vendita diretta o per il compimento di ricerca de mercato o di comunicazione commerciale.
Titolare del trattamento dei dati è Falmec S.P.A. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).

CONDITIONI DI GARANZIA

Lapprecchio is gantito da Casa costrutrice Falmec S.p.A (www.falmec.com) per un periodo di 24 mesi da data del suo acquisto comprovata da ricevuta fiscale o altro documento reso fiscalemente obblatorioio.
La garanzia sare prestata con la sostituzione o riparazione gratuite delle parti che risultino difettose per vizi delle stesse imputabili a Falmec S.p.A..
Non sono coperte alla presente garanzia tutte le parti che dovessero risultare difettose, danneggiate e/o viziate a causa di uso improprio dell'apparecchio, di negligenza o trascuratezza nell'uso (mancata osservanza delle istruzioni per il funzionamento dell'apparecchio), di inesatta installatione, di mancata ovvero errata manutenzione, di manutenzioni operate da personale non autorizzato, di danni da trasporto, ovvero per circostanze non riferibili a difetti di funzionamento imputabili a Falmec S.p.A. e/o comunique direttamente imputabili alla Casa costruttrice. Si precise inoltre che non rientano nelle prestazioni in garanzia gli interventi inerenti l'infallazione e l'allacciamentoagli impianti elettrici e/o di alimentazione.
- Vengono peraltro esclusi nella presente garanzia i componenti dell'apparecchio soggetti ad usura, quali specificatamente ma non esaustivamente: lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.
La Casa costrutrice declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, essere causati a persona, cose ed animali domestici in consuluenza alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avventenze in tema di installmente, uso e manutenzione dell'apparecchio.
- Trascorsi i 24 mesi, l'apparecchio non sare più coperto da garanzia e l'assistenza verrà prestata addebitando le parti sostuite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tariffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato alla Casa costruttrice. In presenza di un intervento effettuato presso un Centro Assistenza Tecnica autorizzato, l'apparecchio vi sare recapitato a spese e rischio dell'utente.
La presente garanzia è valida per la fornitura ed installazione dell'apparecchio avvenuta nel solo territorio italiano.

Titolare del trattamento dei dati è Falmec S.P.A. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).

CERTIFICATO DI GARANZIA (SOLO PER ITALIA - DA CONSERVARE)

Questo certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altri documento reso fiscalmente obbligatorio, che comprovi la data d'acquisto della cappa. In caso necessiti intervenire per anomalie di funzionamento, si prega di contattare un Centro di Assistenza Tecnica autorizzato, tenenendo a portata di mano i dati sotto indicati:

Matricola/Serial Number (vedere ultima pagina libretto o targhetto dei dati tecnici posta all'interno della cappa):

È ASSOLUTAMENTE NECCESSARIO INDICARE IL NUMERO MATRICOLA DELLA CUPPA. Questo appearecchio viene garantito per 2 anni alla data di acquisso contro difetti di materiale e/o di fabbricazione. Questo certificato è valido e operante solo se conservato assieme alla ricevuta fiscale o altri documento reso fiscalmente obbligatorioio.

Rivenditore:

Citta:

Data d'acquisto:

INSTALLATIONWARNINGS

TECHNICAL SAFETY

31029 VITTORIO VENETO (Treviso) - ITALY - Zona Industriale - Via dell'Artigianato, 42

www.falmec.com

Codice / Code

Matricola / Serial Number
