GEBRAUCHSANLEITUNG

Wichtige Sicherheitshinweise

These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Nur ein konzessionierter Fachmann darf das Gerät anschließen. Bei Schäden durch

falschen Anschluss besteht kein Anspruch auf Garantie. Für die Umstellung auf eine andere Gasart den Kundendienst rufen.

Dieses Gerät ist nur für den privaten Haushalt und das hääusliche Umfeld bestimmt.

Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen, niemals als Heizgerät verwenden. Das Gerät während des Betriebes beaufsichtigen. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 8 Jahre und äther und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Zubehör immer richtig herum in den Gar-raum schieren. Siehe Beschreibung Zube- hör in der Gebrauchsanleitung.

Sicherheitsventil an der Gaszufahrleitung schließen, wenn das Gerät langere Zeit nicht in Betrieb ist.

VERHALTEN BEI GASGERUCH!

Ausströmendes Gas kann zu einer Explosion führen.

Werden Gaseruch oder Störungen an der Gasinstallation bemerkt:

• Sofort die Gaszufuhr oder das Ventil der Gasflasche schreiben.
• Sofort offenes Feuer und Zigaretten ausmachen.
• Licht- und Geräteschalter nicht mehr betätigten, keine Stecker aus der Steckdoseziehen. Kein Telefon oder Handy im Haus benutzen.
  Fenster öffnen und den Raum gut lüften.
  Kundendienst oder Gasversorgungs-Gesellschaft anrufen.

Erstickungsgefahr!

Die Benutzung eines Gaskochgerätes führt zur Bildung von Wärme, Feuchtigkeit und Verbrennungsprodukten im Aufstellungsraum. Auf gute Belüftung des Aufstellraumes achten. Die natürlichen Belüftungsöffnungen sind offen zu halten oder es ist eine mechanische Lüftungseinrichtung (z.B. eine Dunstabzugshaube) vorzusehen. Eine intensive und lang andauernde Benutzung des Gerätes kann eine zusätzliche Belüftung, z.B. Öffnen

eines Fensters, oder eine wirksamere Belüftung, z.B. Betrieb der vorhandenen mechanischen Lüftungseinrichtung auf higherer Leistungsstufe, erforderlich machen.

Brandgefahr!

Beim Öffnen der Geräte tür entsteht ein Luftzug. Backpapier kann die Heizeleme berühren und sich entszüden. Nie Backpapier beim Vorheizen unbefestigt auf das Zubehör legen. Backpapier immer mit einem Geschirr oder einer Backform beschwenen. Nur die benötigte Fläche mit Backpapier auslegen. Backpapier darf nicht über das Zubehör hinausstehen.
- Im Garraum gelagerte, brennbare Gegenstände können sich entzünden. Nie brennbare Gegenstände im Garraum aufbewahren. Nie die Gerätür öffnen, wenn Rauch im Gerät auftritt. Das Gerät ausschalten und Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Gaszuführ schließen.
- Heiβes Öl und Fett entszündet sich Schnell. Heiβes Öl und Fett nie unbeaufsichtigt las- <|im_start|>assistant - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 150ml/min. Heiβes Öl und Fett nicht mehr als 20ml/min. Heiβes Öl und Fett nicht mehr als 30ml/min. Heiβes Öl und Fett nicht mehr als 40ml/min. Heiβes Öl und Fett nicht mehr als 50ml/min. Heiβes Öl und Fett nicht mehr als 60ml/min. Heiβes Öl und Fett nicht mehr als 70ml/min. Heiβes Öl und Fett nicht mehr als 80ml/min. Heiβes Öl und Fett nicht mehr als 90ml/min. Heiβes Öl und Fett nicht mehr als 100ml/min. Heiβes Öl und Fett nicht mehr als 110ml/min. Heiβes Öl und Fett nicht mehr als 120ml/min. Heiβes Öl und Fett nicht mehr als 130ml/min. Heiβes Öl und Fett nicht mehr als 140ml/min. Heiβes Öl und Fett nicht mehr als 150ml/min. Heiβes Öl und Fett nicht mehr als 160ml/min. Heiβes Öl und Fett nicht mehr als 170ml/min. Heiβes Öl und Fett nicht mehr als 180ml/min. Heiβes Öl und Fett nicht mehr als 190ml/min. Heiβes Öl und Fett nicht mehr als 200ml/min. Heiβes Öl und Fett nicht mehr als 210ml/min. Heiβes Öl und Fett nicht mehr als 220ml/min. Heiβes Öl und Fett nicht mehr als 230ml/min. Heiβes Öl und Fett nicht mehr als 240ml/min. Heiβes Öl und Fett nicht mehr als 250ml/min. Heiβes Öl und Fett nicht mehr als 260ml/min. Heiβes Öl und Fett nicht mehr als 270ml/min. Heiβes Öl und Fett nicht mehr als 280ml/min. Heiβes Öl und Fett nicht mehr als 290ml/min. Heiβes Öl und Fett nicht mehr als 300ml/min. Heiβes Öl und Fett nicht mehr als 310ml/min. Heiβes Öl und Fett nicht mehr als 320ml/min. Heiβes Öl und Fett nicht mehr als 330ml/min. Heiβes Öl und Fett nicht mehr als 340ml/min. Heiβes Öl und Fett nicht mehr als 350ml/min. Heiβes Öl und Fett nicht mehr als 360ml/min. Heiβes Öl und Fett nicht mehr als 370ml/min. Heiβes Öl und Fett nicht mehr als 380ml/min. Heiβes Öl und Fett nicht mehr als 390ml/min. Heiβes Öl und Fett nicht mehr als 400ml/min. Heiβes Öl und Fett nicht mehr als 410ml/min. Heiβes Öl und Fett nicht mehr als 420ml/min. Heiβes Öl und Fett nicht mehr als 430ml/min. Heiβes Öl und Fett nicht mehr als 440ml/min. Heiβes Öl und Fett nicht mehr als 450ml/min. Heiβes Öl und Fett nicht mehr als 460ml/min. Heiβes Öl und Fett nicht mehr als 470ml/min. Heiβes Öl und Fett nicht mehr als 480ml/min. Heiβes Öl und Fett nicht mehr als 490ml/min. Heiβes Öl und Fett nicht mehr als 500ml/min. Heiβes Öl und Fett nicht mehr als 510ml/min. Heiβes Öl und Fett nicht mehr als 520ml/min. Heiβes Öl und Fett nicht mehr als 530ml/min. Heiβes Öl und Fett nicht mehr als 540ml/min. Heiβes Öl und Fett nicht mehr als 550ml/min. Heiβes Öl und Fett nicht mehr als 560ml/min. Heiβes Öl und Fett nicht mehr als 570ml/min. Heiβes Öl und Fett nicht mehr als 580ml/min. Heiβes Öl und Fett nicht mehr als 590ml/min. Heiβes Öl und Fett nicht mehr als 600ml/min. Heiβes Öl und Fett nicht mehr als 610ml/min. Heiβes Öl und Fett nicht mehr als 620ml/min. Heiβes Öl und Fett nicht mehr als 630ml/min. Heiβes Öl und Fett nicht mehr als 640ml/min. Heiβes Öl und Fett nicht mehr als 650ml/min. Heiβes Öl und Fett nicht mehr als 660ml/min. Heiβes Öl und Fett nicht mehr als 670ml/min. Heiβes Öl und Fett nicht mehr als 680ml/min. Heiβes Öl und Fett nicht mehr als 690ml/min. Heiβes Öl und Fett nicht mehr als 700ml/min. Heiβes Öl und Fett nicht mehr als 710ml/min. Heiβes Öl und Fett nicht mehr als 720ml/min. Heiβes Öl und Fett nicht mehr als 730ml/min. Heiβes Öl und Fett nicht mehr als 740ml/min. Heiβes Öl und Fett nicht mehr als 750ml/min. Heiβes Öl and Fette notchert schinn.
Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.
Das Gerät wird sehr heiß, brennbare Materialien können sich entzünden. Nie brennbare Gegenstände (z. B. Spraydosen, Reinigungsmittel) unter dem Gerät oder in unmittelbarer Höhe lagern oder benutzen. Nie brennbare Gegenstände auf oder in das Gerät legen.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Das Gerät und eine darüber angebrachte Dunstabzugshaube konnen beschädigt oder in Brand gesetzt werden. Fettrückstände im Filter der Dunstabzugshaube konnen sich entzüden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Die Geräterückseite wird sehr heiß. Das kann zu einer Beschädigung der Anschlussleitungen führen. Strom- und Gasleitungen dürfen nicht mit der Geräterückseite in Berührung kommt.

Verbrennungsgefahr!

Das Gerät wird sehr heiß. Nie dieheißen Garraum-Innenflächen oder Heizelemente berühren. Das Gerät immer abkühlen las-ten. Kinder fernhalten.
Zubehör oder Geschirr wird sehr heiß. Hei-Bez Zubehör oder Geschirr immer mit Topflappen aus dem Garraumnehmen.
Alkoholdämpfe können sich im bereits Garraum entzünden. Nie Speisen mit großen Mengen an hochprozentigen alkoholischen Geträngen zubereiten. Nur keine Mengen hochprozentiger Getrände verwenden. Gerätetür vorsichtig öffnen.
Die Kochstellen und deren Umgebung, insbesondere der Kochfeldrahmen, werden sehr heiß. DieHEYen Flächen nie berühren. Kinder fernhalten.
Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
Leeres Kochgeschirr wird auf betriebenen Gas-Kochstellen extrem heißt. Nie leeres Kochgeschirr erhitzen.

Verbrühungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
- Beim Öffnen der Geräteür kann heiBer Dampf entweichen. Geräteür vorsichtig öffnen. Kinder fernhalten.
Durch Wasser im heißen Garraum kann heiBer Wasserdampf entstehen. Nie Wasser in den heißen Garraum gieBen.

Verletzungsgefahr!

Zerkratsztes Glas der Gerätür kann springen. Keinen Glasschaber, scharfe oder scheuernde Reinigungsmittel benutzen.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Technikerarf Reparaturen durchfuhren und beschädigte Strom- und Gasleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten, Gaszufuhr schlieben. Kundendienst rufen.
Störungen oder Beschädigungen am Gerät sind gefährlich. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Gaszufuhr schlieben. Kundendienst rufen.

Unpassende Topfgroßen, beschädigte oder falsch positionierte Töpfe konnen schwere Verletzungen verursachen. Die Hinweise zum Kochgeschirr beachten.
- Wird das Gerät unbefestigt auf einen Sockel gestellt, kann es vom Sockel gieiten. Das Gerät muss mit dem Sockel fest verbunden werden.

Stromschlaggefahr!

An halten Geräteilen kann die Kabelisoli-lerung von Elektrogeräten schmelzen. Nie Anschlusskabel von Elektrogeräten mit他们是 Geräteilen in Kontakt bringen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
- Beim Auswechseln der Garraumlampe stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.

Ursachen für Schäden

Kochfeld

Achtung!

■ Benutzen Sie die Kochstellen nur mit aufgesetztem Geschirr. Erhitzen Sie keine leeren Töppe oder Pfaffen. Der Topfboden wird beschädigt.
Entfernen Sie Übergelaufenes sofort. Verwenden Sie für Gerichte mit viel Flüssigkeit hohe Töpfe. Dann kann nichts überkochen.
- Verwenden Sie keine Bräter, wenn Sie über zwei Brenner beheizt werden müssen. Es entsteht ein Hitzestau. Das Gerät kann beschädigt werden.
Beim Kochen auf den Gas-Kochstellen wird zusätzlich Wärme und Feuchtigkeit freigesetzt. Angrenzende Möbel konnen mit der Zeit beschädigt werden. Schalten Sie bei längerer Kochzeit die Dunstabzugshaube ein oder lüften Sie den Raum.
■ Beachten Sie bei Spezialgeschirr die Herstellerangaben. Alufolie und KunststoffgefaBe schmelzen auf den freiBen Kochstellen.
Topf oder Pfanne mittig auf den Brenner stellen. Dadurch wird die Wärme der Brennerflamme optimal auf Topf- und Pfannenunterseite übertragen. Griff oder Henkel werden nicht beschädigt, und eine höhere Energieeinsparung wird gewährleistet.
Achten Sie darauf, dass die Gasbrenner sauber und trocken sind. Brennerkelch und Brennerdeckel **ussen exakt auf ihrem Platz sitzen.

Backofen

Achtung!

Zubehör, Folie, Backpapier oder Geschirr auf dem Garraumboden: Kein Zubehör auf den Garraumboden legen. Den Garraumboden nicht mit Folie, egal welcher Art, oder Backpapier auslegen. Kein Geschirr auf den Garraumboden stellen. Es entstehen ein Wärnestau. Die Back- und Bratziten stimmen nicht mehr und das Email wird beschädigt.

Zubehör einschieben: Je nach Geräte typ kann Zubehör die Türscheibe beim Schlieben der Gerätür zerkratzen. Zubehör immer bis zum Anschlag in den Garraum schieben.
Wasser im frei Ben Garraum: Nie Wasser in den frei Ben Garraum gieBen. Es entsteht Wasserdampf. Durch den Temperaturwechsel konnen Emailsschaden entstehen.
Feuchte Lebensmittel: Keine feuchten Lebensmittel längerere Zeit im geschlossenen Garraum aufbewahren. Das Email wird beschädigt.
- Obstsaft: Das Backblech bei sehr saftigem Obstkuchen nicht zu üppig belegen. Obstsaft, der vom Backblech tropft hinterlässt Flecken, die nicht mehr entfernt werden können. Wenn möglich, die tiefere Universalpfanne verwenden.
Auskühlen mit offener Gerätetur: Den Garraum nur geschlossen auskühlen halten. Auch wenn die Gerätetur nur einen Spalt breit offen ist, können benachbarte Möbelfronten mit der Zeit beschädigt werden.
Stark verschutzte Backofendichtigung: Wenn die Backofendichtigung stark verschutzt ist, schlieBt die Backofentur bei

Betrieb nicht mehr richtig. Die angrenzenden Möbelfronten können beschädigt werden. Backofendichtigung immer sauber halten.

• Backofentür als Sitzfläche: Nicht auf die offene Backofentür stellen oder setzen. Nicht an die Backofentür hangen.
  Gerat transportieren: Gerät nicht am Turgriff/TRagen oder halten. Der Turgriff halt das Gewicht des Gerätes nicht aus und kann abbrechen.
  Schweres Zubehör: Schwer belegtes Zubehör nicht zuweit Herausziehen, ohne zu entlasten. Schweres Zubehör kippt beim Herausziehen. Es entsteht ein Druck auf die Garraumruppen, der das Email beschädigen kann. Entlasten Sie das Herausbezogene Zubehör, indem Sie es mit einer Hand etwas anheben. Achtung! Bei freiem Zubehör immer einen Topflappen verwenden.
  ■ Grillen: Das Backblech oder die Universalpfanne beim Grillen nicht*höher als in Höhe 3 einschieben. Durch die starke Hitze verzieht es sich und beschädigt beim Herausnahmen das Email. Grillen Sie in Höhe 4 und 5 nur direkt auf dem Rost.

Ihr neues Gerät

Hier lernen Sie Ihr neues Gerät kennen. Sie erhalten Informationen zur Bedienblende und zur Kochmulde sowie zu dem Backofen, den Heizarten und dem Zubehör.

Je nach Gerätotyp sind Abweichungen in den Einzelheiten möglich.

Erläuterung

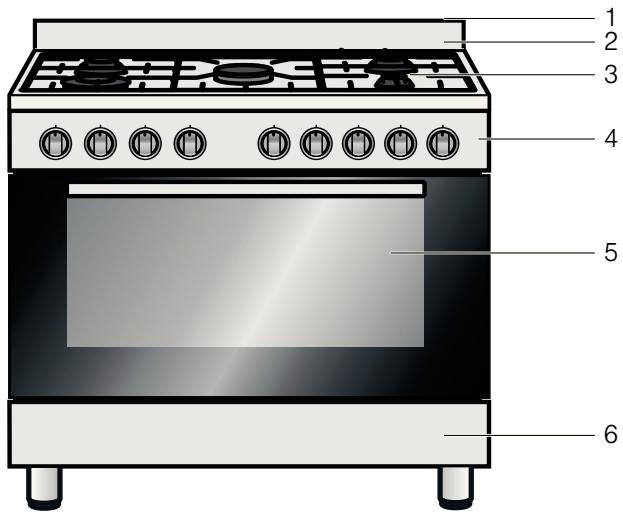

1	Dampfaustritt
2	Spritzschutz
3	Kochmulde
4	Bedienblende
5	Backofen
6	Aufbewährungsfach

Die Bedienblende

Erläuterung

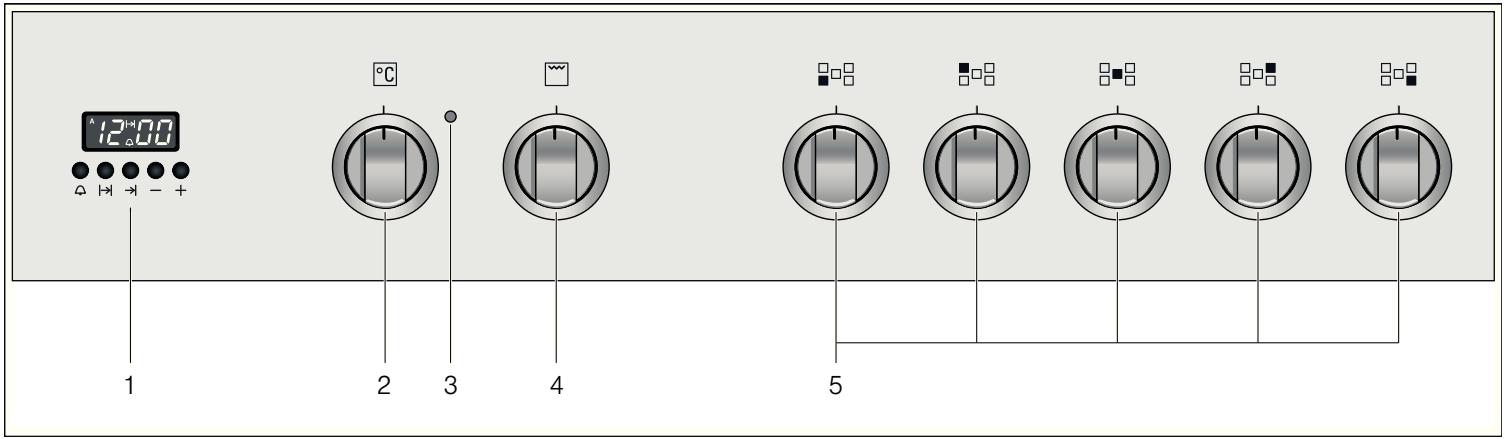

1	Elektronikuhr
2	Bedienknebel Backofen Temperatur

3 Anzeigelampe Backofen

Erläuterung

4	Bedienknebel Backofen Funktionen
5	Bedienknebel Gas-Kochstellen

Die Kochmulde

Erläuterung

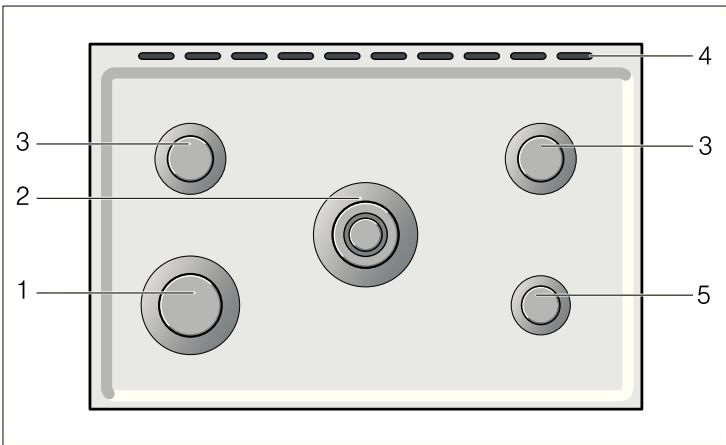

Gasbrenner-Arten

1	Starkbrenner (3,0 kW)
2	Wokbrenner (3,9 kW)
3	Normalbrenner (1,8 kW)
4	Dampfaustritt
5	Sparbrenner (1,0 kW)

Gasbrenner	Topf-/Pfannendurchmesser
Sparbrenner	12 - 14 cm
Normalbrenner	16 - 24 cm
Starkbrenner	18 - 26 cm
Wokbrenner	18 - 26 cm

Bedienknebel Kochstellen

Mit diesen Bedienknebeln stellen Sie die Heizleistung der Kochstellen-Gasbrenner ein.

Die Symbole über den Bedienknebeln zeigen Ihnen, zu welchem Gasbrenner der Bedienknebel gehört.

Stellung	Bedeutung
●	Aus
◇	große Flamme, höchste Leistung
◆	Sparflamme, niedrigste Leistung

Zubehör

Zubehir	Beschreibung
	Espressoaufsatz
	Aufsatz für eine Effektivkurse; zum Aufleg-gen auf den Sparbrenner.

Sonderzubehör

Sonderzubehör können Sie beim Kundendienst oder im Fachhandel kaufen.

Sonderzubehör Beschreibung

Wok-Aufsatz

Aufsatz für einen Wok, zum Auflegen auf den Wokbrenner.

Bei Verwendung des Wok-Aufsatzes ist es möglich Kochgefasste mit einem großeren Durchmesser als 26 cm zu verwenden (Wokpfanne, Bratpfannen, Töppe, Gefäme mit gewölbten Böden, usw.).

Kundendienstnummer: 741706

Dampfaustritt

Verbrennungsgefahr!

Aus dem Dampfaustritt an der Kochmulde entstrom这里有 Luft aus dem Backofen. Nie den Dampfaustritt berühren.

Achten Sie bei Geräten mit Abdeckplatte darauf, dass die Brenner im Backofen auch nur bei geöffneter Abdeckplatte eingeschaltet werden)dürfen.

Der Backofen

Um den Backofen zu bedieren, benötigen Sie zwei Bedienknebel. Den Funktionswähler und den Temperaturwähler.

Bedienknebel Backofen

Funktionswahler

Mit dem Funktionswahler stellen Sie die Betriebsart ein.

Symbol	Bedeutung
□	Ober-/Unterhitze
□	Unterhitze
□	Grill
□	Großflächengrill
□	Umluftgrill
□	Ober-/Unterhitze & Heißenluft
□	Heißenluft
□*	Auftaustufe

Temperaturwahler

Mit dem Temperaturwahler stellen Sie die Temperatur ein.

Stellung	Bedeutung
●	Aus
50 - 260	Temperaturbereich in °C

Zwischen den Stellungen 260 und o befindet sich ein Anschlag. Drehen Sie nicht darüber hinaus.

Zubehör

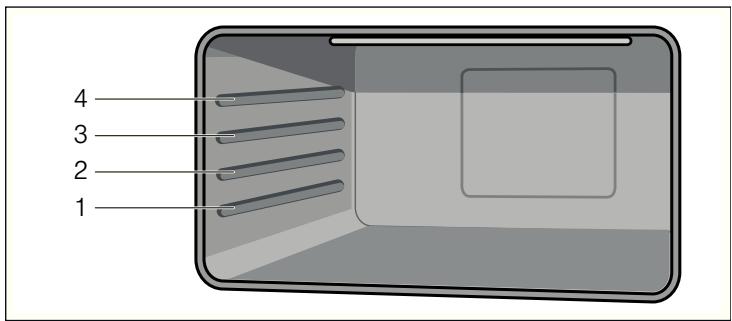

Das Zubehör kann in 4 verschiedeneen Höhen in den Garraum geschoben werden. Immer bis zum Anschlag einschieben, damit das Zubehör die Türscheibe nicht berührt. Achten Sie daraufuf, dass Sie das Zubehör immer richtig herum in den Garraum schieben.

Sie konnen das Zubehör zu zwei Drittel herausziehen, ohne dass es kippt. So{lassen sich die Gerichte leicht entnehmen.

Wenn das Zubehör heißt wird, kann es sich verformen. Sobald es wieder abgekühlt ist, verschwindet die Verformung und hat keinen Einfluss auf die Funktion.

Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet nachkaufen.

Zubehör	Beschreibung
	Back- und Bratrost Für Geschirr, Kuchenformen, Bra-ten, Grillstücke, Tiefkuhlgerichte.
	Emailliertes Backblech Für saftige Kuchen, Gebäck, Tief-kuhlgerichte und große Braten. Unter dem Rost oder Drehspieß ein-geschoben auch als Fettauffang-Gefäß verwendbar.

Die Elektronikuhr

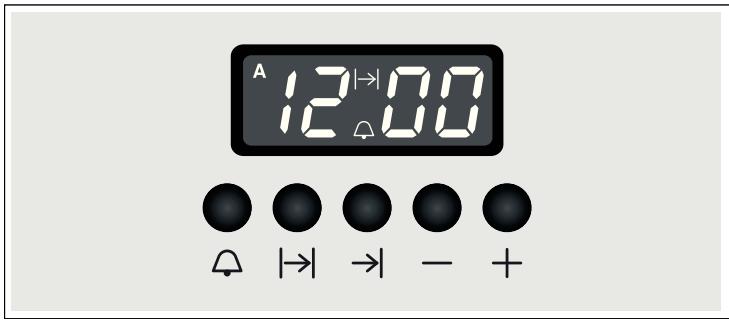

Mit der Elektronikuhr konnen Sie ihren Backofen steuern. So konnen Sie z. B. den Zeitpunkt vorwahlen, zu dem sich der Backofen einschalten bzw. die Zeitschaltautomatik den Backoder Garprozess beenden soll. Die Elektronikuhr kann auch als Kurzzeitwecker genutzt werden.

Funktionstaten

Durch Drücken der jeweiligen Funktionstaste wahlen Sie die Funktion aus. Mit den Tasten + und - stellen Sie die Dauer oder

Zeit ein. Die eingestillten Werte können Sie im Anzeigefeld ablesen.

Symbol	Bedeutung	Verwendung
∅	Kurzzeitwecker	Dauer einstellen
→|	Betriebszeit-Ende	Zeitpunkt für das automatisches Ausschalten einstellt
|→|	Betriebszeit-Dauer	Dauer für automatisches Ausschalten einstellen
-	Minus	Dauer bzw. Zeit vermin-dern
+	Plus	Dauer bzw. Zeit erhöhen

Das Aufbewährungsfach

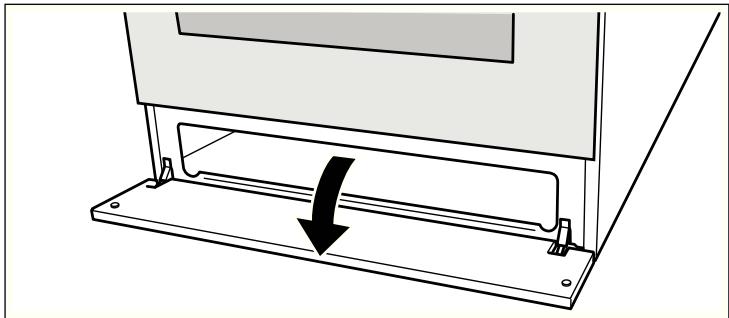

Öffnen Sie das Aufbewährungsfach, indem Sie die Blende nach unten klappen.

In thisem Fach konnen Sie das Zubehör der Kochmulde oder des Backofens aufbewahren.

Brandgefahr!

Nie brennbare Gegenstände im Aufbewährungsfach aufbewahren.

Vor dem ersten Benutzen

Hier erfahren Sie was Sie tun,müssen,bevor Sie mit Ihrm Backofen oder Ihrrem Kochfeld zum ersten Mal Speisen zugereiten. Lesen Sie vorher das Kapitel Sicherheitshinweise.

Entfernen Sie die Verpackung des Gerätes und entsorgen Sie diese sachgemäß.

Uhrzeit einstellen

1. Drücken Sie die Funktionstaste und gleichzeitig.
2. Stellen Sie mit den Funktionstasten + und - die aktuelle Uhrzeit ein.

Nach einigen Sekunden wird die Uhrzeit übernommen.

Backofenausheizen

Garraum vorreinigen

Entnahmen Sie das Zubehör aus dem Garraum. Entfernen Sie Rückstände der Verpackung, z.B. Styroproteilchen, vollständig aus dem Garraum. Eine Teile sind mit einer Kratzschutzfolie überzogen. Entfernen Sie diese Folie.

1. Reinigen Sie das Gerät außen mit einem weichen, feuchten Tuch.
2. Wenn die Einhängegitter bereits angebracht sind, hängen Sie sie aus. Sehen Sie dazu im Abschnitt "Einhängegitter aus- und einhängen" nach.
3. Reinigen Sie den Garraum mit warmer Spullauge.

Backofenausheizen

Um den Neugeruch zu beseitigen, heizen Sie den leeren, geschlossenen Backofen auf.

1. Drehen Sie den Funktionswahler auf die Betriebsart Ober-/ Unterhitze.
2. Drehen Sie den Temperaturwahler auf die maximale Temperatur.
3. Schalten Sie nach 40 Minuten den Backofen aus.

Garraum nachreinigen

Reinigen Sie den Garraum mit heiBer Spullauge. Montieren Sie die Einhängegitter.

Brennerdeckel und -kelche reinigen

Gehen Sie folgendermaBen vor:

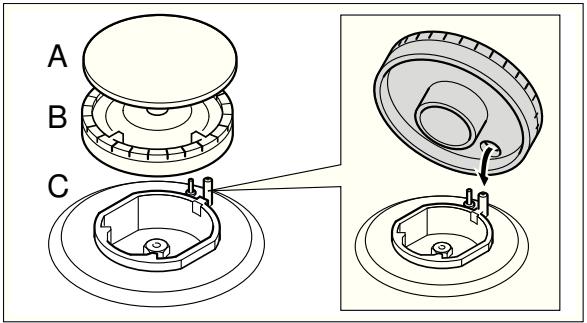

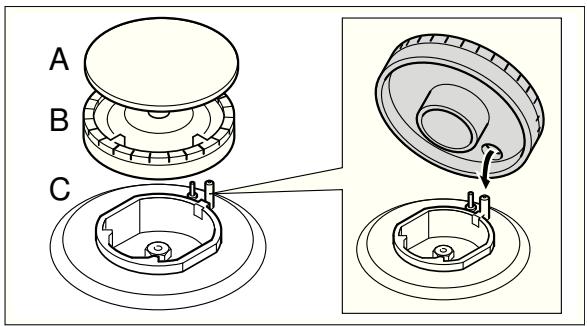

1. Reinigen Sie die Brennerdeckel (A) und -kelche (B) mit Wasser und Spülmittel.
2. Trocknen Sie die Teile gut ab.
3. Setzen Sie den jeweiligen Brennerkelch (B) auf die Kochstelle (C).
4. Legen Sie den Brennerdeckel (A) exakt auf den Brennerkelch (B).

Zubehör reinigen

Bevor Sie das Zubehör benutzen, reinigen Sie es gründlich mit warmer Spüllauge und einem Spültuch.

So bedienen Sie ihre Kochmulde

Achten Sie bei Geräten mit Abdeckplatte darauf, dass die Kochstellen nur bei geöffneter Abdeckplatte eingeschaltet werden dürfen.

Gas-Kochstellen bedieren

Achten Sie darauf, dass der Brennerdeckel immer exakt auf dem Brennerkelch sitzt. Die Schlitze am Brennerkelch mussen frei sein. Alle Teile müssen trocken sein.

Achten Sie darauf, dass durch Klimaanlagen, Lüfter oder Ähnliches kein direkter Luftzug an der Kochstelle entstehen.

Gasbrenner einschalten

1. Drücken Sie den Bedienknebel für die gewünschte Kochstelle und drehen Sie auf die Stellung Der Gasbrenner zündet.
2. Halten Sie den Bedienknebel einige Sekunden lang gedrückt, bis sich die Flamme stabilisiert hat.
3. Stellen Sie die gewünschte Leistung ein.

Stellung	Bedeutung
◇	Sparflamme, niedrigste Leistung
◇	große Flamme, höchste Leistung

Zwischen Stellung und , ist die Flamine nicht stabil. Wahlen Sie deshalb immer eine Stellung zwischen und .

Gasbrenner ausschalten

Drehen Sie den Bedienknebel für die gewünschte Kochstelle auf die Stellung

Wenn die Flamme wieder erlischt

Schalten Sie den Bedienknebel aus. Warten Sie eine Minute und wiederholen Sie Punkt 1 bis 3.

Brandgefahr!

Wenn die Flamme erlischt, strömmt Gas aus. Lassen Sie die Gasbrenner während des Betriebs nicht unbeaufsichtigt. Achten Sie daraufuf, dass Speisen nicht überkochen und beim Kochen keine Zugluft entstehen.

Wenn sich der Gasbrenner nicht zünden{lsst

Bei Stromausfall oder feuchten Zündkerzen können Sie die Gasbrenner mit einem Gasanzünder oder einem Streichholz zünden.

So bedieren Sie ihren Backofen

Sie haben die Möglichkeit, verschiedene Einstellungen Ihres Backofens vorzunehmen. Sie können den Backofen über die Elektronikuhr steuern.

Betriebsarten

	Betriebsart	Anwendung
☐	Ober-/Unterhitze	Für Rührkuchen in Formen, Aufläufe, magere Bratenstücke von Rind, Kalb und Wild.
☐	Unterhitze	Für Wasserbadanwendungen wie Creme catalan, oder zum Einkochen.Auch Nachbesserungsstufe, wenn Boden nicht ganz durchgebcken
☐	Grill	Für Einzelportionen oder keinere Mengen Steaks, Würstchen, Fisch und Toast.
☐	Großflächengrill	Für mehrere Steaks, Würstchen, Fisch und Toasts.

	Betriebsart	Anwendung
U	Umluftgrill	Für Geflügel und größere Fleischstücke.
Ü	Ober-/Unterhitze & Heißenluft	Für sehr saftig belegte Kuchen.
Ü	Heißenluft	Für Kuchen, Pizza und Gebäck auf zwei Ebenen, zum Braten und Dörren.
Ü*	Auftaustufe	Zum Auftauen von Fleisch, Geflügel, Fisch und Gebäck.

Backofen ein- und ausschalten

Backofen einschalten

Halten Sie die Gerätür während des Betriebs stets geschlossen.

1. Drehen Sie den Funktionswähler auf die gewünschte Betriebsart.
2. Drehen Sie den Temperaturwahler auf die gewünschte Temperatur.

Der Backofen schaltet ein.

Die Anzeigelampe leuchtet, wenn der Backofen heizt. In den Heizpausen erlischt sie.

Backofenausschalten

1. Drehen Sie den Funktionswahler auf die Position
2. Drehen Sie den Temperaturwahler auf die Position . Der Backofen schaltet aus.

So bedieren Sie ihre Elektronikuhr

Sie können die Elektronikuhr mit einer Hand bedieren. Nach demücken der jeweiligen Funktionstaste die Zeit bzw. Dauer mit den Tasten + und - einstellen. Der eingestellte Wert wird übernommen.

Sie können ihre Einstellungen auch während des Betriebs ändern oderlöschen und den Vorgang so abbrechen.

Einstellungen ändern

1. Drucken Sie die jeweilige Funktionstaste.
   Das jeweilige Symbol leuchtet.
2. Verändern Sie mit den Tasten + und - ihre Einstellungen.

Einstellungen Löschen

1. Drucken Sie die jeweilige Funktionstaste.
   Das jeweilige Symbol leuchtet.
2. Drucken Sie die Taste -, bis 0·00 im Anzeigefeld erscheint.
3. Wenn die Zeitschaltautomatik in Betrieb war: Schalten Sie den Backofen aus.

Signalton einstellen

Sie können zwischen drei Tönen wahren, wenn gerade kein Programm lauft.

Drücken Sie die Taste - mehrmals, bis zum gewünschten Ton.

Der Ton wird übernommen.

Elektronikuhr einstellen

Nach dem elektrischen Anschluss des Gerätes oder nach einem Stromausfall erscheinen in der Anzeige drei Nullen.

Uhrzeit einstellen

Sie können die Uhrzeit nur einstellen, wenn keine andere Funktion in Betrieb ist.

1. Drücken Sie die Funktionstaste und gemeinschaftig.
2. Stellen Sie mit den Funktionstasten + und - die aktuelle Uhrzeit ein.

Kurzzeitwecker einstellen

Der Kurzzeitwecker ist ein rückwärts gehender Wecker, der nach Ablauf der eingestellten Dauer ein akustisches Signal gibt. Der Kurzzeitwecker hat keinen Einfluss auf die Funktionen des Backofens.

Dauer einstellen

1. Drucken Sie die Taste
2. Stellen Sie mit den Funktionstasten + und - die Dauer ein. Das Symbol wird im Display angezeigt.
3. Um die restliche Dauer im Display anzuzeigen, drücken Sie die Taste .

Nach Ablauf der Zeit ertont ein akustisches Signal.

Zeitschaltautomatik einstellen

Über die Elektronikuhr können Sie den Backofen automatisch aus- bzw. ein- und ausschalten.

Automatisches Ausschalten

Betriebszeit-Dauer einstellen

1. Drehen Sie den Funktionswahler auf die gewünschte Betriebsart.
2. Drehen Sie den Temperaturwahler auf die gewünschte Temperatur. Der Backofen schaltet ein.
3. Drucken Sie die Funktionstaste I I
4. Stellen Sie mit den Tasten + und - die Betriebszeit-Dauer ein. Der Backofen startet und im Anzeigefeld erscheidt das Symbol A und die aktuelle Uhrzeit.

Betriebszeit-Dauer ist abgelaufen

Ein Signal ertont und im Anzeugefeld erscheint das Symbol mit der aktuellen Uhrzeit.

Der Backofen schaltet ab.

Drücken Sie zum vorzeitigen Beenden des Signals eine der Funktionstasten.

Automatisches Ein- und Ausschalten

Das Backen oder Braten beginnnt für die eingestellte Dauer zu einem von Ihnen gewährten, späteren Zeitpunkt.

Betriebszeit-Dauer einstellen

1. Drehen Sie den Funktionswahler auf die gewünschte Betriebsart.
2. Drehen Sie den Temperaturwahler auf die gewünschte Temperatur.

Der Backofen schaltet ein.

1. Drücken Sie die Funktionstaste I→I.
2. Stellen Sie mit den Tasten + und - die Betriebszeit-Dauer ein. Der Backofen startet und im Anzeigefeld erscheint das Symbol A und die aktuelle Uhrzeit.

Betriebszeit-Ende einstellen

1. Drucken Sie die Taste →I.
   Im Anzeigefeld wird die Summe der aktuellen Uhrzeit und der Betriebszeit-Dauer angezeigt.
2. Halten Sie die Taste gedrückt undändern Sie das Ende der Betriebszeit mit den Tasten + und -.
   Der Backofen schaltet sich ab und startet später automatisch. Im Anzeigefeld erscheint das Symbol A und die aktuelle Uhrzeit.

Betriebszeit-Dauer ist abgelaufen

Ein Signal ertont und im Anzeigefeld erscheint das Symbol mit der aktuellen Uhrzeit.

Der Backofen schaltet ab.

Drücken Sie zum vorzeitigen Beenden des Signals eine der Funktionstasten.

Pflege und Reinigung

Bei sorgfälliger Pflege und Reinigung bleibt ihr Backofen langle..., und Funktionsfähig. Wie Sie ihren Backofen richtig pflegen und reinigen erklaren wir Ohnen hier.

Hinweise

• Kleine Farbunterschiede an der Backofenfront ergeben sich durch verschiedene Materialien, wie Glas, Kunststoff oder Metall.
  Schatten an der Turscheibe, die wie Schlieren wirken, sind Lichtreflexe der Backofenlampe.
• Email wird bei sehr hohen Temperaturen eingebrannt. Dadurch können geringe Farbunterschiede entstehen. Das ist normal und hat keinen Einfluss auf die Funktion. Kanten dünner Bleche{lassen sich nicht voll emaillieren. Sie konnen deshalb rau sein. Der Korrosionsschutz wird dadurch nicht beeinträchtigt.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Verbrennungsgefahr!

Das Gerät wird sehr heißt. Nie die heißen Garraum-Innenflächen oder Heizelemente berühren. Das Gerät immer abkühlen las-ten. Kinder fernhalten.

Reinigungsmittel

Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die folgenden Angaben.

Verwenden Sie

für das Kochfeld

• keine unverdünnten Handgeschirrspulmittel oder Reiniger für die Geschirrspulmaschine
  keine Scheuermittel,keine kratzenden Schwämme
• keine aggressiven Reiniger wie Backofenspray oder Fleckenentferner
  keine Hochdruckreiniger oder Dampfstrahler.

Verwenden Sie

für den Backofen

keine scharfen oder scheuernden Reinigungsmittel
keine stark alkoholhaltigen Reinigungsmittel
keine harten Scheuerkissen oder Putzschwämme
keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Bereich	Reinigungsmittel
Gerät außen	Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Glasreiniger oder Glasschaber verwen-den.

Bereich	Reinigungsmittel
Edelstahl	Heiße Spüllauge:Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. Kalk-, Fett-, Stärke- und Eiweißflecken(sofort entfern. Unter solchen Flecken kann sich Korrosion bilden.Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich, die sich für warme Oberflächen eignen. Das Pflegemittel mit einem weichen Tuch hauchdünna auftragen.
Aluminium und Kunststoff	Glasreiniger:Mit einem weichen Tuch reinigen.
Gas-Kochfeld und Topfräger	Heiße Spüllauge.Wenig Wasser verwenden, esarf nicht durch die Brennerunterteile ins Geräteinere gelangen.Ubergelaufenes und Kochreste sofort entfernDen Topfräger können Sie abnehmen.Topfräger nicht in der Spülmaschine reingen.
Gasbrenner Koch-stelle	Brennerkelche und Deckel entfern, mit Spüllauge reinigen.Die Gas-Austrittsöffnungen müssen immer frei sein.Zündkerzen: Kleine weiche Bürste.Die Gasbrenner Funktionieren nur, wenn die Zündkerzen sauber sind. Alle Teile gut trocknen. Beim Wiedereinsetzen auf den exakten Sitz achten.Die Brennerdeckel sind schwarz email-liert. Im Lauf der Zeit verändert sich die Farbe. Das hat keinen Einfluss auf die Funktion.Brennerdeckel nicht in der Spülmaschine reingen.
Emailflächen (glatte Oberfläche)	Zur leichteren Reinigung können Sie die Garraumbeleuchtung einschalten und ggf. die Gerätetur aushängen.Handelsüb-liche Spülmittel oder Essigwasser mit einem weichen, feuchten Lappen oder Fensterleder auftragen; mit einem wei-chen Tuch nachtrocknen.Weichen Sie eingebrannte Speiserückstände mit einem feuchten Tuch und Spülmittel auf.Bei starker Verschmutzung empfe-hen wir Backofenreiniger in Gelform. Dieser kann gezielt aufgetragen werden.Den Garraum nach der Reinigung zum Trock-nen geöffnet 参数en.
Selbstreinigende Flächen (raue Oberfläche)	Beachten Sie die Hinweise im Kapitel:Selbstreinigende Flächen
Turscheiben	Glasreiniger:Mit einem weichen Tuch reinigen.Keinen Glasschaber verwenden.
Glasabdeckung der Backofenlampe	Heiße Spüllauge:Mit einem Spültuch reinigen.
Dichtung	Heiße Spüllauge:
Nicht abnehmen!	Mit einem Spültuch reinigen. Nicht scheuern.
Gestelle	Heiße Spüllauge:
	Einweichen und mit einem Spültuch oder einer Bürste reinigen.
Zubehör	Heiße Spüllauge:
	Einweichen und mit einem Spültuch oder einer Bürste reinigen.

Katalytische Garraumverkleidung

Katalytische Garraumverkleidungen sind mit selbstreinigender Emaiille beschichtet.

Während der Backofen in Betrieb ist, reinigen sich die Flächen selbst. Gröbere Spritzer verschwinden erst nach mehrmaligem Betrieb des Backofens.

Selbstreinigende Flächen

Die Seitenwände sind katalytisch verkleidet. Reinigen Sie diese Flächen nie mit Backofenreiniger. Eine leichte Verfürbung der Emaille hat auf die Selfstreinigung keinen Einfluss.

Gerätür aus- und einhängen

Zur betteren Reinigung konnen Sie die Geräteür aushängen.

Geratetür aushängen

Verletzungsgefahr!

Wenn die Scharniere ungesichert sind, Schnappen sie mit großer Kraft zu. Achten Sie daraufuf, dass die Sperrhebel beim Aushängen der Backofentür ganz hoch geklappt sind.

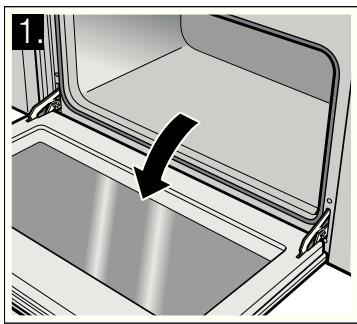

1.Backofentur ganz offen.

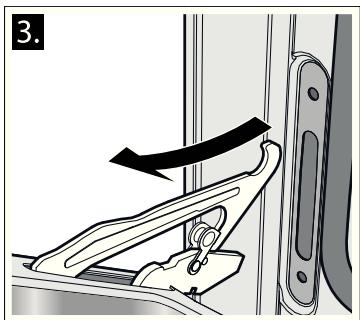

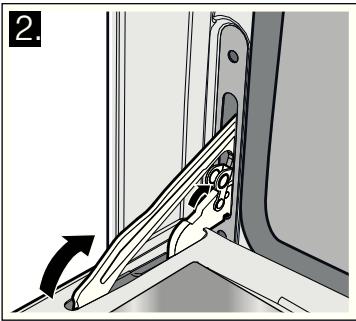

2. Die beiden Sperrhebel links und rechts hochklappen. Achten Sie darauf, wenn die Sperrhebel hochgeklappt sind, dass Sie die Backofentür nicht schlieben. Die Scharniere können verbogen werden und es konnen Emailsschäden entstehen.

1. Backofentür schrag stellen. Mit beiden Händen links und rechts anfassen. Noch etwas weiter schließen und hersausziehen.

Geratetür einhängen

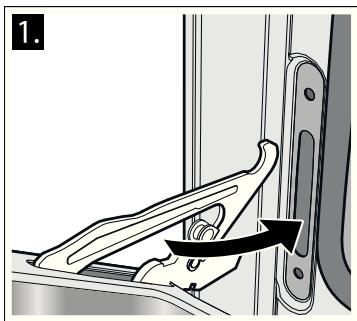

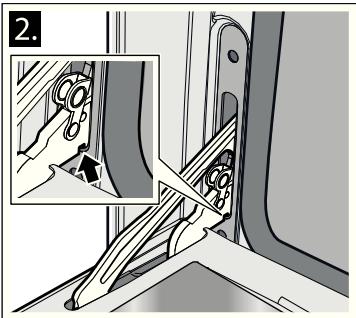

1. Achten Sie beim Einhängen der Backofentür darauf, dass die Kerbe unter an den Scharnieren in den Schlitz einrastet.
2. Die beiden Sperrhebel links und rechts wieder nach unten legen und die Backofentür schließen.

Verletzungsgefahr!

Wenn die Backofentür unsabsichtlich herausfällt oder ein Scharnier zuschnappt, nicht ins Scharnier greifen. Rufen Sie den Kundendienst.

Tritt eine Störung auf, so liegt es oft nur an einer Kleinigkeit. Bevor Sie den Kundendienst rufen, sehen Sie in der Tabelle nach. Vielleicht konnen Sie die Störung selbst beheben.

Störungstabelle

Störung	Mögliche Ursache	Abhilfe / Hinweise
Das Gerät Funktioniert nicht.	Sicherung defekt	Sehen Sie im Sicherungskasten nach, ob die Sicherung in Ordnung ist.
	Stromausfall	Prüfen Sie, ob die Kichenlampe Funktioniert.
Die Backofenbeleuchtung ist ausgefall- len.	Backofenlampe defekt	Wechseln Sie die Backofenlampe aus. (Siehe Abschnitt “Backofenlampe auswechseln”)
Der Gasbrenner zündet nicht.	Stromausfall oder feuchte Zündkerzen	Züllen Sie den Gasbrenner mit einem Gas- anzünder oder einem Streichholz.
Die Flamme (Backofen) brennt nicht aus allen Austrittsöffnungen.	Normale Verschmutzung	Der Brenner muss von einem Fachmann gereinigt werden.
Alle Gerichte, die im Backofen zuberei-tet werden, verbrennen in kürzester Zeit.	Thermostat defekt	Rufen Sie den Kundendienst.
Die Türscheibe beschlagen beim Erhit-zen des Backofens.	Normale Erscheinung aufgrund Temperatu-runterschied	Nicht möglich; kein Einfluss auf die Funktionstütigkeit.

Backofenlampe auswechseln

Wenn die Backofenlampe ausgefallen ist, muss sie ausgewechselt werden. Temperaturbestandige Ersatzlampen erhalten Sie beim Kundendienst oder im Fachhandel. Geben Sieitte die E-Nummer und die FD-Nummer Ihres Gerätes an. Verwenden Sie keine anderen Lampen.

1. Schalten Sie die Sicherung aus oder entfernenziehen sie den Netzstecker.
2. Öffnen Sie die Geräteür.
3. Legen Sie ein Geschirttuch in den kalten Garraum, um Schäden zu vermeiden.

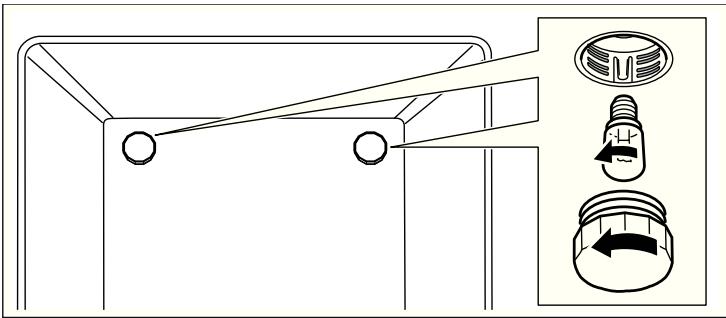

4. Drehen Sie die Glasabdeckung der defekten Backofenlampe im Inneren des Garraums durch Linksdrehen hereus.

1. Ersetzen Sie die Backofenlampe durch den gleichen Lampentyp.

Spannung: 230V

Leistung: 25 W;

Gewinde: E14;

Temperaturbestandigkeit: 300^

1. Drehen Sie die Glasabdeckung der Backofenlampe wieder hinein.
2. Nehmen Sie das Geschirttuch wieder hereaus und schalten Sie die Sicherung wieder ein oder stecken den Netzstecker wieder ein..

Drücken Sie die Funktionstaste für die Backofenbeleuchting, bis sie einrastet, um zu überprüfen, ob die Backofenbeleuchting fungkioniert.

Kundendienst

Wenn ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Anschrift und Telefonnummer der nachstgelegen den Kundendienststellte finden Sie im Telefonbuch. Auch die angegebenen Kundendienstzentren nennen Ihnen gern eine Kundendienststellte in ihrer Höhe.

E-Nummer und FD-Nummer

Wenn Sie unseren Kundendienst anfordern, geben Sieitte die E-Nummer (Produknummer) und FD-Nummer (Fertigungsnummer) des Gerates an. Das Typenschild mit den Nummern finden Sie auf der Innenseite der Klappe des Aufbewährungsfaches. Damit Sie im Störungsfall nicht langle suchen,müssen,konnen Sie gleich hier die Daten Ihres Gerates eintragen.

E-Nr.	FD
Kundendienst

Energie- und Umwelttipps

Hier erhalten Sie Tipps, wie Sie beim Backen und Braten im Backofen und beim Kochen auf dem Kochfeld Energie sparen können und wie Sie Ihr Gerät richtig entsorgen.

Energiesparen im Backofen

Heizen Sie den Backofen nur dann vor, wenn es im Rezept oder in den Tabellen der Gebrauchsanleitung angegeben ist.
- Verwenden Sie dunkle, schwarz lackierte oder emailierte Backformen. Sienehmen die Hitze besonderss gut auf.
- Öffnen Sie die Backofentür während dem Garen, Backen oder Braten möglichst setzen.
Mehrere Kuchen backen Sie am besten nacheinander. Der Backofen ist noch warm. Dadurch verkurzt sich die Backzeit für den zweiten Kuchen. Sie können auch 2 Kastenformen nebeneinander einschieben.
■ Bei längeren Garzeiten können Sie den Backofen 10 Minuten vor Ende der Garzeit ausschalten und die Restwärme zum Fertiggaren nutzen.

Energiesparen auf dem Kochfeld

Wahlen Sie immer einen Topf mit der richtigen Grübe für ihre Speisen. Ein großer, nur weniger gefüllter Topf besteht viel Energie.
Schlieben Sie den Topf immer mit einem passenden Deckel.
Schalten Sie rechtzeitig auf eine niedrigere Kochstufe zusück.
Die Gasflamme muss immer Kontakt zum Topfboden haben.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Sicherheitshinweise

These Anleitung sorgfältig lesen und aufbewahren. Nur bei fachgerechtem Einbau entsprechend dieser Montageanleitung ist die Sicherheit beim Gebrauch garantiert.

Nur eine konzessionierte Fachkraftarf das Gerät anschlieben.

Für die Umstellung auf eine andere Gasart den Kundendienst rufen.

Bei Schäden oder Störungen durch falsche Montage oder Installation haftet der Monteur bzw. der Installateur.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden (z. B. Deutschland: DVGW-TRGI/TRGF; Österreich: ÖVGW-TR).

Vor der Durchführung jeglicher Arbeiten die Strom- und Gaszu-fuhr abstellen.

Angaben auf dem Typenschild zu Spannung, Gasart und Gasdruck müssen mit den örtlichen Anschlussbedingungen übereinstimmen.

Elektrische Geräte müssen immer geerdet werden.

Wenne a Abzugshaube angebracht wird, muss dies gemäß der dazugehörigen Montageanleitung vorgenommen werden. Berücksichtigten Sie darauf den Mindestabstand von 750 mm zur Kochmulde.

Dieses Gerät nicht auf Booten oder in Fahrzeugen einbauen.

Vor dem Aufstellen

These Anleitung ist für mehrere Modèle bestimmt. Je nach Modell sind Abweichungen in den Einzelheiten möglich.

Beachten Sie die folgenden Angaben zum Gerät sowie die Richtlinien zur Be- und Entlüfung.

In thisem Kapitel erhalten Sie Informationen über

das Auspacken
die Geräteklassen
die Geräteabmessungen
die Abstände zu angrenzenden Mobeln
das Typenschild

Auspacken

Prüfen Sie das Gerät nach dem Auspacken. Bei einem Transportschaden dürfen Sie das Gerät nicht anschließen.

Entsorgen Sie die Verpackung umweltgerecht.

Geräteklassen

Dieses Gerät entspricht folgenden Geräteklassen:

Geräteklasse	Beschreibung
	Klasse 1 nicht bündig angebautes Kochgerät
	Klasse 2 - Unterklasse 1 Kochgerät direkt abschiedeBend zwi-schen zwei Einheiten, bestehend aus einer einzeln Einheit, kann aber auch so installiert werden, dass die Seitenwände zugänglich sind

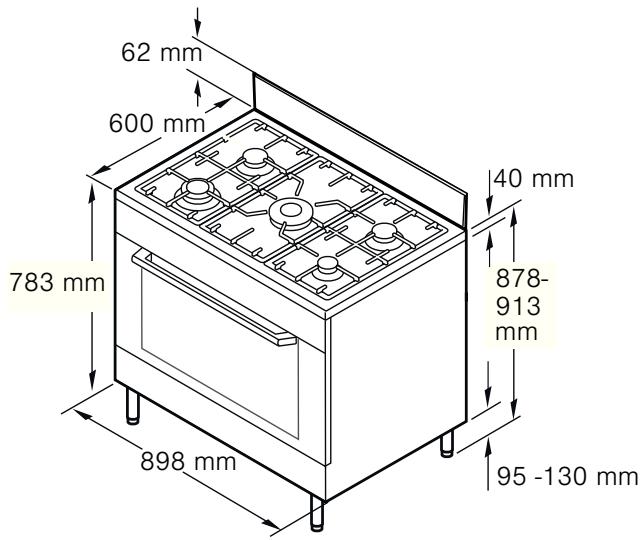

Geräteabmessungen

Beachten Sie die angegebenen Maße.

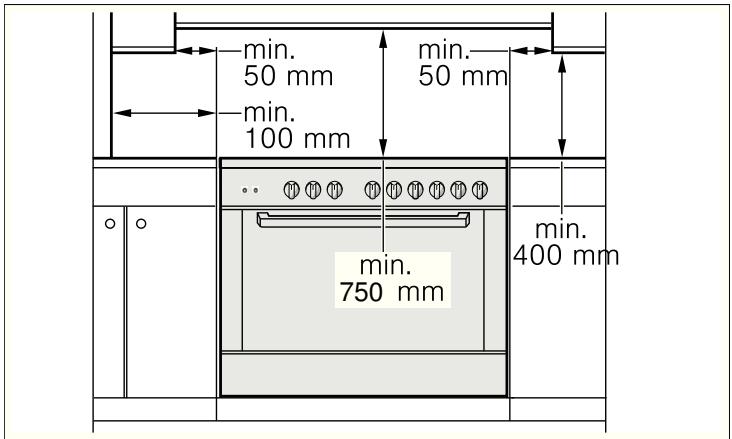

Angrenzende Möbel

Angrenzende Möbel mussen aus nicht brennbaren Materialien bestehen. Angrenzende Möbelfronten mussen bis mindestens 90^ temperaturbestandig sein. Wird das Gerät in engem Abstand zu anderen Einheiten installiert, mussen Sie die in der Abbildung angegebenen Minimalabstände einhalten.

Typenschild

Die technischen Daten des Gerätes finden Sie auf dem Typenschild.

Das Typenschild befindet sich auf der Innenseite der Klappe des Aufbewährungsfaches.

Die Einstellwerte sind auf einem Aufkleber auf der Geräteverpackung angegeben.

Tragen Sie Produktnummer (E-Nr.), Fertigungsummer (FD), Werkseinstellungen für Gasart / Gasdruck und die eventuell umgestellte Gasart in die Tabelle unter ein. Die am Gerät vorgenommen Änderungen und die Anschlussart sind ausschlaggebend für den ordnungsgemäßen und sicheren Betrieb des Gerätes.

E-Nr.	FD-Nr.
Kundendienst
Gasart / Gasdruck
Werkseinstellung
Gasart / Gasdruck
Umstellung

Richtlinien zur Be- und Entlüfung

Dieses Gerätarf nur in einem ausreichend beluftbaren Raum und gemäß den geltenden Vorschriften und Lüftungsbestimmungen aufgestellt werden.

Beachten Sie, dass das für die Verbrennung notwendige Luftvolumen nicht unter 2m^3 je kW Leistung liegen darf (siehe kW Gesamtleistung auf dem Typenschild).

Für Geräte mit einer Gesamtleistung bis 11 kW genutzt es, wenn der Aufstellraum einen Rauminhalt von mehr als 20 m³ aufweist und mindestens eine Tür ins Freie oder ein Fenster hat, das geöffnet werden kann.

Hinweis: In einigen Ländern gibt es abweichende Forderungen an minimalen Rauminhalt. Informieren Sie sich bei ihrem Kundendienst.

Montage

Dieses Gerät wird immer mit einem Satz Einstellfübe und je nach Modell mit einem Spritzschutz gefelwert. Das Gerät kann auch ohne Spritzschutz verwendet werden.

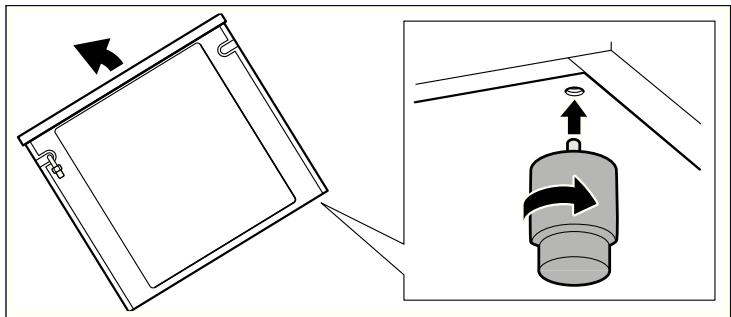

Einstellfübe montieren

1. Entfernen Sie alle nicht fest montierten Teile, insbesondere Topfträger und Brenner.
2. Entnehmen Sie das Zubehör aus dem Backofen.
3. Hebien Sie das Gerät auf einer Seite vom Boden an und kippen Sie es.
4. Schrauben Sie die Einstellfübe in die Aufnahmebohrungen an der Unterseite des Gerätes. Wenn Sie das Gerät anschließend zieren müssen, schrauben Sie die Einstellfübe ganzen.

1. Nivellieren Sie das Gerät erst dann endgültig, wenn Elektround Gasanschluss sowie sämtliche Installationsarbeiten abgeschlossen sind.

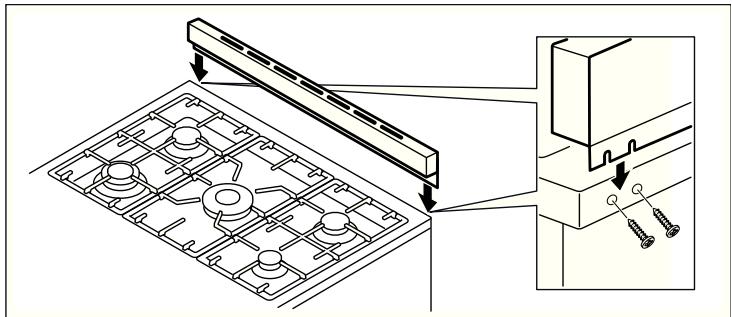

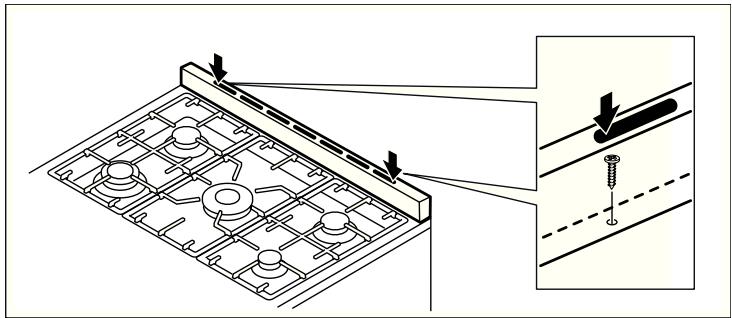

Spritzschutz montieren

1. Entfernen Sie die Verpackung und die Schutzfolie vom Spritzschutz.
2. Losen Sie die 4 Schrauben an der Rückseite des Gerätes.
3. Setzen Sie den Spritzschutz mit den darauf vorgesehenen Nuten auf die Schrauben.

1. Setzen Sie die 2 mitgelieferten Schrauben in die darauf vorgesehenen Löscher von oben in den Spritzschutz.

1. Ziehen Sie alle Schrauben fest an.

Elektroverschluss

Nur ein konzessionierter Fachmann darf das Gerät anschließen. Das Gerät muss gemäß der neuesten IEE-Richtlinien (Institution of Electrical Engineers) installiert werden. Bei Falschanschluss kann das Gerät beschädigt werden.

Vergewissern Sie sich, dass der Spannungswert des Stromnetzes mit dem angegebenen Wert auf dem Typenschild übereinstimmt. Das Typenschild findsen Sie auf der Innenseite der Klappe des Aufbewährungsfaches.

Stellen Sie sicher, dass das Stromnetz ordnungsgemäß geerdet ist und das Sicherung sowie das Kabel- und Leitungssystem im Gebäude der Last des Gerätes standhalt.

Esistempfehlenswert,denStromkreis furdasGerat auf16A auszulegen.

Wenn Sie das Kabel verlegen, beachten Sie, dass:

das Kabel nicht eingeklemmt oder gequetscht wird.
das Kabel z.B. nicht in Kontakt mit Schneidekanten oder scharfen Kanten kommt.
das Kabel nicht in Kontakt mit Teilen kommt, die Temperat-uren von mehr als 50^ über Raumtemperatur erreichen konnen.

Gerät anschließen

Das Gerät entspricht der Schutzklasse 1 und damit nur mit Schutzleiter-Anschluss betriebenen werden.

Bei allen Montagearbeiten muss das Gerät spannungsls sein.

Das Gerätarf nur mit der mitgelieferten Anschlussleitung angeschlossen werden.

Der Berührungsschutz muss durch den Einbau gewährleistet sein.

Nur ein konzessionierter Fachmannarf das Gerät anschlieben. Fürihn gelten die Bestimmungen des regionalen Elektrizitäts- versorgers.

Anschlussleitung ohne Schutzkontakt-Stecker

In der Installation muss ein allpoliger Trennschalter mit mindestens 3 mm Kontaktöffnung vorhanden sein. Phase- und Neutral ("Null-") Leiter in der Anschlussdose identifizieren. Bei Falschanschluss kann das Gerät beschädigt werden.

Anschluss an Nennspannung 220-240V. Die Adern der Netzanschlussleitung entsprechend der Farbcodierung anschließen: grün-gelb = Schutzleiter , blau = (Null) Neutral-Leiter, braun = Phase (Ausenleiter).

GB, IE, NZ, IL, DK und AU

Nur Festanschluss.

Anschlussleitung mit Schutzkontakt-Stecker

Das Gerät kann auch mit dem beiliegendem Schutzkontakt-Stecker an eine vorschrifsmäßig installierte Schutzkontakt-Dose angeschlossen werden. Diese muss nach dem Einbau zugänglich sein. Ist dies nicht der Fall, muss installationsseitig ein all-poliger Trennschalter mindestens 3 mm Kontaktöffnung eingesetzt werden.

Gasanschluss

Das Gerät muss gemäß der aktuell gültigen Vorschriften angeschlossen werden. Überprüfen Sie vor der Installation des Gerätes, ob die örtlichen Voraussetzungen (Gasart und -druck) und die Geräteinstellungen miteinander kompatibel sind. Die Bedingungen für die Geräteinstellung finden Sie auf dem Typenschild. Die Verbindung zu den Gasleitungen sowie Dichtungen müssen fachmännisch gemäß aktuell gültiger Standards durchgeführt werden.

Gasanschluss am Gerät

Der Gasanschluss (EN ISO 228 G1/2) befindet sich hinten links am Gerät. Folgende Anschlüsse liegen dem Gerät bei:

Winkel EN ISO 228 G1/2 - EN 10226 R1/2 (mit flacher Dichtung)

Voreinstellung der Brenner

Die Brenner sind auf Erdgas G20 (20 mbar) voreingestellt. Ein Düssatz für Flüssiggas G30/31 (28-30/37mbar) liegt dem Gerät bei.

Zubehör

Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet nachkaufen.

Stadtgasduse G110 (8 mbar)
Stadtgasduse G120 (8 mbar)

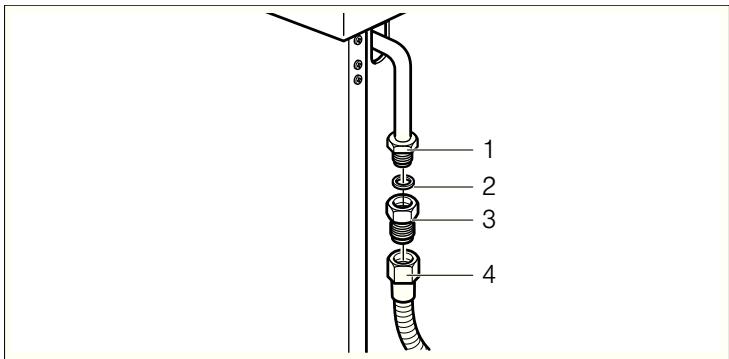

Erdgas anschliessen

Verwenden Sie nur Anschlussleitungen oder flexible Schläuche, die den geltenden Vorschriften entsprechen und für diesen Zweck zugelassen sind.

1. Verschrauben Sie das Adapterstück (3) und die Dichtung (2) mit dem Gasanschluss (1).
2. Halten Sie mit einem Schlüssel das Adapterstück (3) fest und schrauben Sie das Anschlussteil an eine feste Anschlussleitung (4) oder einen flexiblen Gas-Anschlusssschlauch.

Zum Dichten des Gewindes nur zugelassene Dichtmittel verwenden.

Flüssiggas anschließen

Wenn Sie das Gerät an Flüssiggas anschließen, müssen Sie immer einen adäquaten Gasdruckregler installieren. Entnehmen Sie dem Typenschild den Gesamt-Gasverbrauch des Gerätes und wahren Sie so den adäquaten Gasdruckregler.

Verwenden Sie nur Anschlussleitungen oder flexible Schläuche, die den geltenden Vorschriften entsprechen und für diesen Zweck zugelassen sind.

1. Verschrauben Sie den Wellrohrnippel (3) und die Dichtung (2) mit dem Gasanschluss (1).
2. Schieben Sie einen flexiblen Gas-Anschlussschlauch (5) auf den Wellrohrnippel (3).
3. Ziehen Sie die Schelle (4) fest.

Zum Dichten des Gewindes nur zugelassene Dichtmittel verwenden.

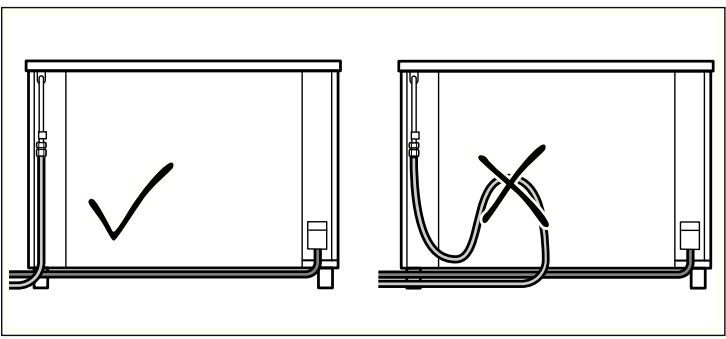

Flexible Schläuche

Wenn Sie flexible Schläuche verwenden, beachten Sie, dass:

die Schläuche nicht eingeklemmt oder gequetscht werden.
die Schläuche keinen Zug- oder Drehkräften ausgesetzt werden.
die Schläuche z. B. nicht in Kontakt mit Schneidkanten, scharfen Kanten kommt.
die Schläuche nicht in Kontakt mit Teilen, die Temperaturen von mehr als 70^ über Raumtemperatur erreichen können,kommen.

Stellen Sie sicher, dass die volle Länge der Schläuche zur Überprüfung zugänglich ist.

Sicherheitsventil installmenten

Die Installation eines Sicherheitsventil zum Öffnen und Schlieben der Gaszufuhr ist vorgeschreiben. Bauen Sie das Sicherheitsventil zwischen Gaszufuhrleitung zum entsprchenden Raum und Gerät ein. Gewährleisten Sie einen ungehinderten Zugang zu diesen Ventil.

Dichtheit überprüfen

Überprüfen Sie nach dem Anschluss der Gasleitung die Dichtheit der Verbindungen mit Seitenlauge.

Inbetriebnahme

Setzen Sie das Gerät gemäß der Gebrauchsanleitung in Betrieb. Züden Sie alle Brenner an und überprüfen Sie die Stabilität der Flammen bei hoher und niedriger Einstellung.

Gasart umstellen

Wenn das Gerät nicht schon auf die vorhandene Gasart eingestellt ist, muss das Gerät umgestellt werden. Auch die Umstellung auf eine andere Gasart muss von einem autorisierten Fachmann und unter Beachtung der geltenden Regelungen durchgefuhrt werden. Gasart und -druck, die im Werk voreingestellt wurden, sind auf dem Typenschild angegeben.

Das Typenschild befindet sich auf der Innenseite der Klappe des Aufbewährungsfaches.

Zur Umstellung der Gasart mussen die Düssen ausgetauscht und teilweise der Kleinbrand und die Primäreluft eingestellt werden.

Kochstellenbrenner

Düsen austauschen

1. Trennen Sie das Gerät vom Stromnetz.
2. Nehmen Sie die Topfräger herunter.
3. Entfernen Sie die Brennerdeckel (A) und Brennerkelche (B) von der Kochstelle (C).

1. Nehmen Sie die Düse (D) Heraus und tauschen Sie diese gegen eine für die neue Gasart geeignete Düse aus (siehe Abschnitt "Allgemeine Düsentabelle").

1. Ersetzen Sie das Gasetikett mit dem neuen Gasetikett, das mit dem Dusensatz mitgeliefert wurde.

2. Setzen Sie den jeweiligen Brennerkelch (B) auf die Kochstelle (C).

3. Legen Sie den jeweiligen Brennerdeckel (A) exakt auf den Brennerkelch (B).

1. Legen Sie die Topträger wieder auf.

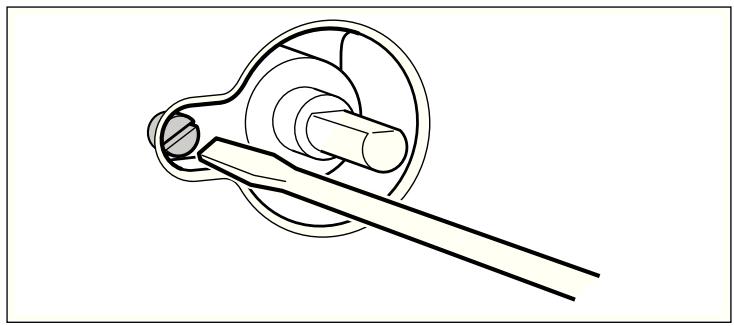

Mindestgasfluss einstellen

1. Schalten Sie den Gasbrenner ein.
2. Drehen Sie den Bedienknebel für den Gasbrenner in Richtung der kleinen Flamme.

3. Ziehen Sie den Bedienknebel für den Gasbrenner ab.

4. Verstellen Sie die innere Einstellschraube bis eine korrekte, stabile Flamme brennt.

Lösen Sie die Einstellschraube, um den Gasfluss zu erhöhen oder ziehen Sie sie fest, um den Gasfluss zu verringern.

Stellen Sie sicher, dass bei schmellem Wechsel zwischen maximalem und minimalem Gasfluss und umgekehrt die Flamme nicht erlischt.

Die Einstellung ist korrekt, wenn die Grübe der kleinen Flamme ca. 3 bis 4 mm beträgt.

1. Stecken Sie den Bedienknebel für den Gasbrenner wieder auf.

Allgemeine Düsentabelle

Gasart	mbar	kPa	Düse		Brennertype	Leistung(W)	Leistungmin. (W)	Verbrauch max.G20	G30	G31
			Nummer	Bypass
Erdgas - NG	20	2.0	115 (Y)	Spalt	Starkbrenner	3000	800	283 l/h
G20			97 (Z)	Spalt	Normalbrenner	1800	500	167 l/h
			72 (X)	Spalt	Sparbrenner	1000	400	97 l/h
			135 (S)	Spalt	Wokbrenner	3900	1600	359 l/h
Flüssiggas - LPG	28 - 30/37	2.8 - 3.0/3.7	85	0,45	Starkbrenner	3000	800		218 g/h	214 g/h
Butan			65	0,33	Normalbrenner	1800	500		131 g/h	129 g/h
Propan			50	0,30	Sparbrenner	1000	400		73 g/h	71 g/h
G30/G31			100	0,63	Wokbrenner	3900	1600		284 g/h	278 g/h

Allgemeine Düsentabelle für Stadtgas

Die Dusen für Stadtgas liegen dem Gerät nicht bei. Sie können die Dusen über den Kundendienst bestellen.

Gasart	mbar	kPa	Düse		Brennertype	Leistung(W)	Leistungmin. (W)	Verbrauch max.G110	G120
			Nummer	Bypass
Stadtgas	8	0.8	260	Spalt	Starkbrenner	3000	800	648 l/h
G110			185	Spalt	Normalbrenner	1750	500	384 l/h
			145	Spalt	Sparbrenner	1000	400	219 l/h
			340	Spalt	Wokbrenner	3700	1400	833 l/h
Stadtgas	8	0.8	240	Spalt	Starkbrenner	3000	800		582 l/h
G120			175	Spalt	Normalbrenner	1800	500		354 l/h
			135	Spalt	Sparbrenner	1000	400		201 l/h
			315	Spalt	Wokbrenner	3900	1400		764 l/h

Nenn-Betriebsdruck

Der Nenn-Betriebsdruck Ihres Gerätes ist:

fur Erdgas - NG (G20) 20 mbar / 2.0 kPa;
furFlüssiggas-LPG(G30)30mbar/3.0kPa;
fur Flüssiggas - LPG (G31) 37 mbar / 3.7 kPa.

Nenn-Betriebsdruck für Stadtgas

Der Nenn-Betriebsdruck Ihres Gerätes ist:
■ für Stadtgas (G110) 8 bmar / 0,8 kPa;

■ für Stadtgas (G120) 8mbar / 0,8 kPa.

Ihr Gerät muss mit diesen Druckwerten betrieben werden. Alle Informationen des Typenschilds beziehen sich auf diese Druckwerte. Der Hersteller übernimmt keine Verantwortung für Bedienbarkeit, Leistung des Gerätes oder für sonstige Risiken, wenn das Gerät mit anderen Druckwerten als den angegebenen Werten betrieben wird.

Hinweis: Verwenden Sie aus Sicherheitsgründen bei Flüssiggasbetrieb einen Gasdruckregler. Anschluss und Wartung des Druckreglers muss von einem konzessionierten Fachmann durchgeführt werden.

Positionieren und Ausrichten

Gerät positionieren

Beachten Sie beim Aufstellen des Gerätes am endgültigen Standort, dass/genug Platz ist, um es für Reinigungsa- und Wartungsarbeiten hervorzuziehen.

Der Untergrund muss hart und stabil sein. Die Wand unmittelbar hinter dem Gerät muss aus nicht brennbarem Material, wie z.B. Fliesen bestehen.

Wenn Sie während der Positionierung des Gerätes am Gerätziehen müssen, achten Sie darauf, dass die Einstellfübe fest eingeschraubt sind.

Gerätausrichten

Richten Sie das Gerät nach Abschluss aller Arbeiten aus. Drehen Sie dazu an den Einstellfußen.

en Table of contents

INSTRUCTION MANUAL 20

De elektronische klok 60

Het opbergvak. 60

Zo bedient u de elektronische klok. 62

Installingen veränderen 62

Installingen wissen 62

Elektronische klok instellen 62

Kookwerker instellen 62

De elektronische klok

Zo bedient u de elektronische klok

Installingen veränderen

Elektronische klok instellen

Sparepajenergien-pakogesektion 83

Miljovenlig bortskaffelse 83

MONTERINGSVEJLEDNING 84

FORHOLDSREGLER I TILFæLDE AF GASLUGT!

Udstrømmende gas kan resultere i en eksplosion.

Kundesservicenummer: 741706

Dampabning

Vask nye rengøringssvampe grundigt inden brug.

Viereiset kalusteet 101

Tyyppikilpi. 102

OPPFØRSEL VED GASSLUKT!

Temperaturbestandigkeit: 300^

Gastype	mbar	kPa	Dyse		Blusstype	Effekt(W)	Effektmin. (W)	Forbruk maks.
			Nummer	Bypass				G110	G120
Bygass	8	0.8	260	Spalte	Kraftbluss	3000	800	648 l/h
G110			185	Spalte	Normalbluss	1750	500	384 l/h
			145	Spalte	Sparebluss	1000	400	219 l/h
			340	Spalte	Wokbluss	3700	1400	833 l/h
Bygass	8	0.8	240	Spalte	Kraftbluss	3000	800		582 l/h
G120			175	Spalte	Normalbluss	1800	500		354 l/h
			135	Spalte	Sparebluss	1000	400		201 l/h
			315	Spalte	Wokbluss	3900	1400		764 l/h

Nominelt driftstrykk

Nominelt driftstrykk for apparatet ditt er:

for naturgass - NG (G20) 20 mbar / 2.0 kPa;
for flytende gass - LPG (G30) 30 mbar / 3.0 kPa;
for flytende gass - LPG (G31) 37 mbar / 3.7 kPa.

Nominelt driftstrykk for bygass

Nominelt driftstrykk for apparatet ditt er:

for bygass (G110) 8 mbar / 0,8 kPa;
for bygass (G120) 8 mbar / 0,8 kPa.

Färe installationen 134

Uppackning. 134
Enhetsklasser 134
Enhetens matt 134
Angransande skap 134
Markskylt 135

Riktlinjer for ventilation. 135

Montering 135

Montera fotterna. 135

Montera stänksydd. 135

Elanslutting 135

Anslutaenheten 136

Gasanslutting. 136

Tillbehör kan du köpa.Freekundservice, i fackhandeln erler pa Internet.

Siemens-Electrogeräte GmbH

Carl-Wery-StraBe 34

81739 München

Germany
