MODE D'EMPLOI HQ738155E SIEMENS

• Consignes de sécurité p. 49
• Avant l'installation p. 49
• Déballage p. 49
• Classes d'appareils p. 49

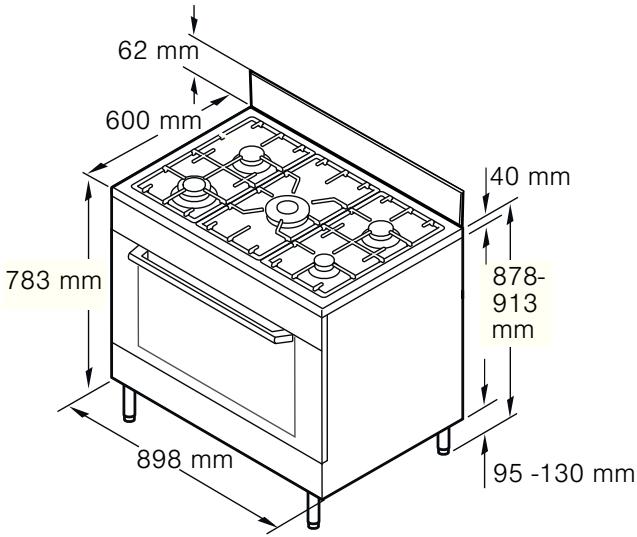

• Dimensions de l'appareil p. 49
• Meubles adjacents p. 49
• Plaque signalétique p. 50
• Directives en matière d'entrée et sortie d'air p. 50
• Montage p. 50

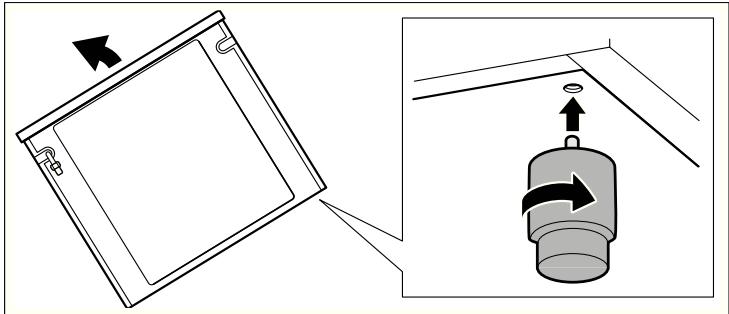

• Montage des pieds de réglage p. 50
• Montage de la protection anti-éclaboussures p. 50
• Raccordement électrique p. 51
• Raccordement de l'appareil p. 51
• Raccordement au gaz p. 51
• Raccord de gaz de l'appareil p. 51

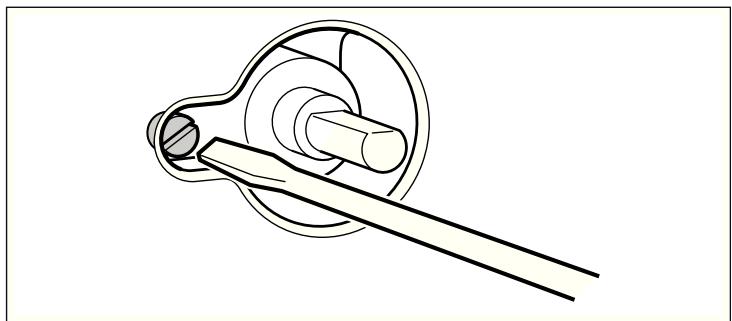

• Préréglage des brûleurs p. 51
• Accessoire p. 51

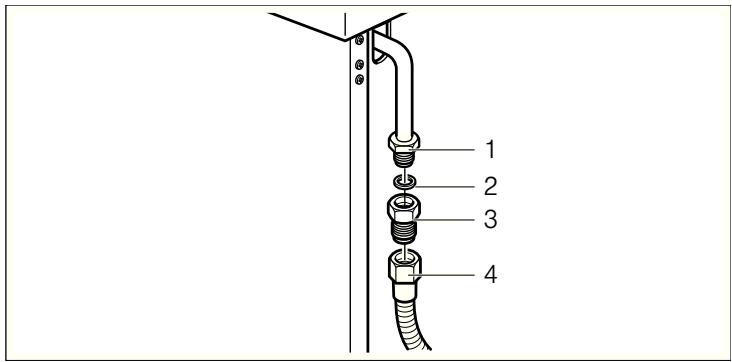

• Raccordement du gaz naturel p. 51
• Raccordement au gaz liquide p. 51
• Tuyaux flexibles p. 52
• Installer une vanne de sécurité p. 52
• Contrôle de l'étanchéité p. 52
• Mise en service p. 52
• Changement du type de gaz p. 52
• Brûleurs des foyers p. 52
• Tableau général des injecteurs p. 53
• Tableau général des injecteurs pour du gaz de ville p. 53
• Positionnement et alignement p. 54
• Positionner l'appareil p. 54
• Aligner l'appareil NOTICE D'UTILISATION : Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. p. 54

Seul un spécialiste agréé est habilité à raccorder l'appareil. En cas de dommages dus à un raccordement incorrect, il n'y a aucun droit à la garantie. Pour la modification à un autre type de gaz, appeler le service après-vente. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. Utiliser l'appareil uniquement pour préparer des mets et des boissons, ne jamais l'utiliser comme appareil de chauffage. Surveiller l'appareil pendant son fonctionnement. Utiliser l'appareil uniquement dans des pièces fermées. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Toujours insérer les accessoires à l'endroit dans le four. Voir la description des accessoires dans la notice d'utilisation. Fermer la vanne de sécurité à l'arrivée de gaz lorsque l'appareil n'est pas utilisé pendant une longue durée.

COMPORTEMENT EN CAS D'ODEUR DE

GAZ ! Du gaz qui s'échappe peut conduire à une explosion. En cas de constatation d'odeur de gaz ou de dérangements sur l'installation de gaz : ■ Fermer immédiatement l'arrivée du gaz ou le robinet de la bouteille de gaz. ■ Eteindre immédiatement tout feu nu et cigarettes. Ne plus actionner les interrupteurs de lumière et d'appareils, ne pas retirer de connecteurs de la prise. Ne pas utiliser le téléphone ou le portable dans la maison. ■ Ouvrir les fenêtres et aérer en grand la pièce. ■ Appeler le service après-vente ou la société de distribution de gaz. Risque d'asphyxie ! L'utilisation de l'appareil de cuisson au gaz conduit à la formation de chaleur, d'humidité et de produits de combustion dans la pièce où l'appareil est installé. Veiller à un bonne aération de la pièce où l'appareil est installé. Les bouches d'aération naturelles doivent rester ouvertes ou il faut prévoir une installation mécanique de ventilation (p.ex. une hotte). Une utilisation intensive et de longue durée de l'appareil peut rendre nécessaire une aération supplémentaire, p.ex. en ouvrant une fenêtre, ou une aération plus efficace, p.ex. faire fonctionner l'installation mécanique de ventilation à un niveau de puissance supérieur. Risque d'incendie ! ■ Il se produit un courant d'air lors de l'ouverture de la porte de l'appareil. Le papier sulfurisé peut toucher les résistances chauffantes et s'enflammer. Ne jamais poser de papier sulfurisé non attaché sur un accessoire lors du préchauffage. Toujours déposer un plat ou un moule de cuisson sur le papier sulfurisé pour le lester. Recouvrir uniquement la surface nécessaire de papier sulfurisé. Le papier sulfurisé ne doit pas dépasser des accessoires. ■ Des objets inflammables, rangés dans le compartiment de cuisson peuvent s'enflammer. Ne jamais conserver des objets inflammables dans le compartiment de cuisson. Ne jamais ouvrir la porte de l'appareil en cas de production de fumée dans l'appareil. Eteindre l'appareil et retirer la fiche secteur ou désactiver le fusible dans le boîtier à fusibles. Fermer l'arrivée de gaz. ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire.

Risque d'incendie ! Risque d'incendie ! Risque d'incendie !

Les foyers deviennent très chauds. Ne jamais poser des objets inflammables sur la table de cuisson. Ne pas conserver des objets sur la table de cuisson. ■ L'appareil devient très chaud, des matières inflammables peuvent s'enflammer. Ne jamais ranger ou utiliser des objets inflammables (p.ex. aérosols , nettoyants) en-dessous de l’appareil ou à proximité. Ne jamais poser des objets inflammables sur ou dans l'appareil. ■ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. L'appareil et une hotte située au-dessus peuvent être endommagés ou il y a risque de feu. Les résidus de graisse contenus dans le filtre de la hotte peuvent s'enflammer. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. ■ La face arrière de l'appareil devient très chaud. Cela peut conduire à un endommagement des conduites de raccordement. Les conduites électrique et de gaz ne doivent pas toucher la face arrière de l'appareil. Risque de brûlure ! ■ L'appareil devient très chaud. Ne jamais toucher les surfaces intérieures chaudes du compartiment de cuisson ni les résistances chauffantes. Toujours laisser l'appareil refroidir. Tenir les enfants éloignés ■ Les récipients ou les accessoires deviennent très chaud. Toujours utiliser des maniques pour retirer le récipient ou les accessoires du compartiment de cuisson. ■ Les vapeurs d'alcool peuvent s'enflammer dans un compartiment de cuisson chaud. Ne jamais préparer de plats contenant de grandes quantités de boissons fortement alcoolisées. Utiliser uniquement de petites quantités de boissons fortement alcoolisées. Ouvrir la porte de l'appareil avec précaution. ■ Les foyers et leurs alentours, en particulier le cadre de la table de cuisson, deviennent très chauds. Ne pas toucher les surfaces chaudes. Eloigner les enfants. Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. ■ Des récipients vides sur des foyers à gaz allumés deviennent extrêmement chauds. Ne jamais chauffer un récipient vide. Risque de brûlures ! ■ Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. ■ De la vapeur chaude peut s'échapper lors de l'ouverture de la porte de l'appareil. Ouvrir la porte de l'appareil avec précaution. Tenir les enfants éloignés ■ La présence d'eau dans un compartiment de cuisson chaud peut générer de la vapeur d'eau chaude. Ne jamais verser d'eau dans le compartiment de cuisson chaud. Risque de blessure ! ■ Un verre de porte d'appareil rayé peut se fendre. Ne pas utiliser de racloir à verre, ni de produit de nettoyage agressif ou abrasif. ■ Les réparations inexpertes sont dangereuses. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles électriques ou conduites de gaz défectueux. Si l'appareil est défectueux, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles, fermer l'arrivée de gaz. Appeler le service après­vente. ■ Des dérangements ou dommages sur l'appareil sont dangereux. Ne jamais mettre en service un appareil défectueux. Retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. Fermer l'arrivée de gaz. Appeler le service après­vente. ■ Des dimensions de casserole inappropriées, des casseroles endommagées ou mal positionnées peuvent occasionner des blessures graves. Respecter les indications concernant les récipients. ■ Si l'appareil est posé sur un socle sans le fixer, il peut glisser du socle. L'appareil doit être relié solidement au socle.

Risq ue d 'in cendie ! Risque de brûlu re ! Risq ue d 'in cendie ! Risq ue d 'in cendie ! Risq ue d e b rû lure ! Risq ue d e b rû lure ! Risq ue d e b rû lure ! Risq ue d e b rû lure ! Risque de brûlu re ! Risque de brûlu re ! Risque de bless ure ! Risque de bless ure ! Risque de bless ure ! Risque de bless ure !

Risque de choc électrique ! ■ L'isolation des câbles des appareils électroménagers peut fondre au contact des pièces chaudes de l'appareil. Ne jamais mettre le câble de raccordement des appareils électroménagers en contact avec des pièces chaudes de l'appareil. ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. ■ Lors du remplacement de l'ampoule du compartiment de cuisson, les contacts du culot de l'ampoule sont sous tension. Retirer la fiche secteur ou couper le fusible dans le boîtier à fusibles avant de procéder au remplacement. Four Attention !

Accessoires, feuille, papier cuisson ou récipient sur le fond du compartiment de cuisson : Ne posez pas d'accessoires sur le fond du compartiment de cuisson. Ne recouvrez pas le fond du compartiment de cuisson d'une feuille, quel que soit le type, ni de papier cuisson. Ne pas placer de plat sur la sole du compartiment de cuisson. Cela crée une accumulation de chaleur. Le temps de cuisson n'est plus le même et l'émail sera endommagé.

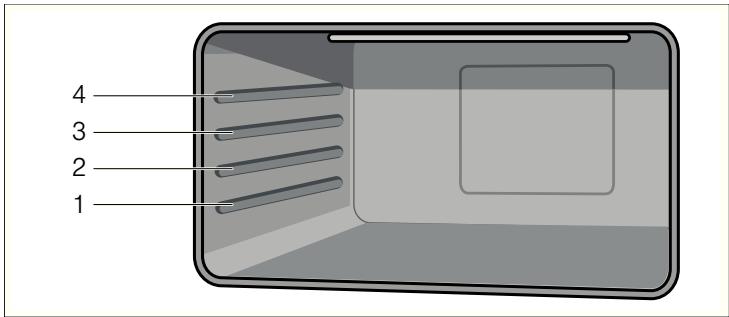

Introduire l'accessoire : Selon le modèle d'appareil, les accessoires peuvent rayer la vitre en fermant la porte. Introduire les accessoires toujours jusqu'en butée dans le compartiment de cuisson.

Eau dans le compartiment de cuisson chaud : Ne versez jamais d'eau dans le compartiment de cuisson chaud. Cela produit de la vapeur d'eau. Le changement de température peut occasionner des dommages sur l'émail.

Aliments humides : Ne conservez pas d'aliments humides dans le compartiment de cuisson pendant une longue durée. Cela endommage l'émail.

Jus de fruits : Ne garnissez pas trop la plaque à pâtisserie en cas de gâteaux aux fruits très juteux. Le jus de fruits qui goutte de la plaque laisse des taches définitives. Utilisez de préférence la lèchefrite à bords hauts.

Refroidissement la porte de l'appareil ouverte : Laissez refroidir le compartiment de cuisson uniquement la porte fermée. Même si la porte de l'appareil n'est qu'entrouverte, les façades des meubles voisins risquent d'être endommagées au fil du temps.

Joint du four très encrassé : Si le joint du four est très encrassé, la porte du four ne fermera plus correctement lors du fonctionnement. Les façades des meubles voisins risquent d'être endommagées. Veillez à ce que le joint du four soit toujours propre.

Porte du four utilisée comme surface d'assise : Il est interdit de grimper ou de s'asseoir sur la porte du four ouverte. Ne pas se suspendre à la porte du four.

Transporter l'appareil : Ne transportez ou ne portez pas l'appareil par la poignée de la porte. La poignée ne supportera pas le poids de l'appareil et risque de se casser.

Accessoires lourds : Ne retirez pas trop loin les accessoires lourdement chargés, sans les soulager. Un accessoire lourd bascule en le retirant. Il exerce une pression sur les nervures du compartiment de cuisson, ce qui risque d'endommager l'émail. Soulagez l'accessoire retiré, en le relevant légèrement avec une main. Attention ! Utilisez toujours des maniques en cas d'accessoires chauds.

Grillades : Pour des grillades, n'enfournez la plaque à pâtisserie ou la lèchefrite pas plus haut que le niveau 3. Elle se déforme par la forte chaleur et endommage l'émail lors du défournement. Ne grillez au niveau 4 et 5 que directement sur la grille. Ris que de ch oc électriqu e ! Ris que de ch oc électriqu e ! Causes de dommages Table de cuisson Attention !

N'utilisez jamais les foyers sans récipient. Ne chauffez pas de casseroles ou de poêles vides. Le fond du récipient sera endommagé.

Enlevez immédiatement les aliments débordés. Utilisez des casseroles hautes pour des mets nécessitant beaucoup de liquide. Ainsi, rien ne peut déborder.

N'utilisez pas de cocottes si elles doivent être chauffées par deux brûleurs. Cela crée une accumulation de chaleur. L'appareil risque d'être endommagé.

Les foyers à gaz dégagent de la chaleur et de l'humidité en plus lors de leur utilisation. Les meubles voisins peuvent être endommagés avec le temps. En cas de longue durée de cuisson, allumez la hotte ou aérez la pièce.

Pour la vaisselle spéciale, respectez les indications du fabricant. Les feuilles en aluminium et les récipients en plastique fondent sur les foyers chauds.

Placer la casserole ou la poêle au centre du brûleur. La chaleur de la flamme du brûleur est ainsi transmise de manière optimale sur le fond de la casserole ou de la poêle. La poignée ou l'anse n'est pas endommagée, et une importante économie d'énergie est garantie.

Veillez à ce que les brûleurs à gaz soient propres et secs. Les corps et ¶chapeaux de brûleur doivent être parfaitement positionnés

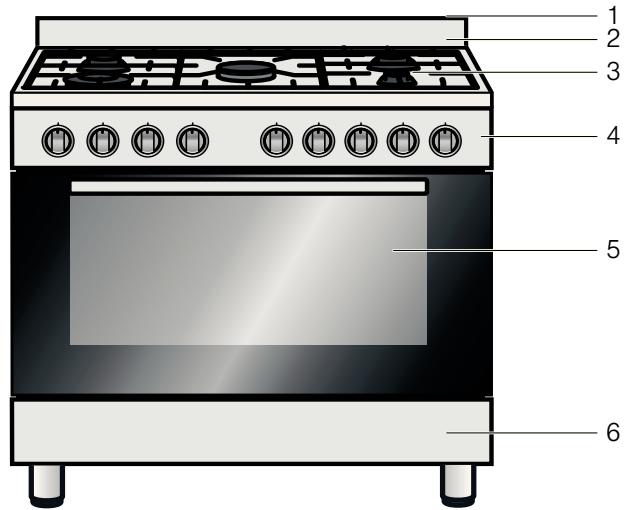

Votre nouvel appareil Les informations qui suivent vont vous permettre de vous familiariser avec votre nouvel appareil. Elles se rapportent au bandeau de commande et à la table de cuisson ainsi qu'au four, aux différents modes de cuisson et aux accessoires fournis. Des variations de détails sont possibles selon le modèle d'appareil.

Protection contre les éclaboussures

Table de cuisson Horloge électronique

Manette de commande température du four

Manette de commande Fonctions du four

Manettes de commande des foyers gaz Explication

Brûleur rapide (3,0 kW)

Brûleur wok (3,9 kW)

Brûleur semi-rapide (1,8 kW)

Brûleur auxiliaire (1,0 kW)

Types de brûleurs Brûleurs Symbole Diamètre de casserole/poêle Brûleur auxiliaire 12 - 14 cm Brûleur semirapide

Manettes de commande des foyers Ces manettes de commande permettent de régler la puissance des brûleurs des foyers. Les symboles au-dessus des manettes de commande indiquent à quel brûleur la manette de commande est affectée. Position

Signification Eteint Grande flamme, puissance maximale Petite flamme, puissance minimale Accessoire Accessoire Description Accessoire pour cafetière italienne Support de cafetière italienne ; pour poser sur le brûleur auxiliaire.

Position décongélation Thermostat Le thermostat sert à régler la température. Position Signification

Plage de température en °C Il y a une butée entre les positions 260 et Û. Ne tournez pas la manette plus loin. Accessoire Les accessoires peuvent être enfournés à 4 niveaux différents. Introduisez-le toujours jusqu'en butée, afin que l'accessoire ne touche pas la vitre de la porte. Assurez-vous d'insérer les accessoires toujours dans le bon sens dans le compartiment de cuisson. Accessoire en option Les accessoires optionnels sont en vente auprès du service après-vente ou dans le commerce spécialisé. Accessoire en option Description

Accessoire pour Wok Accessoire pour un wok, à placer sur le brûleur wok. Avec l'accessoire pour Wok il est possible d'utiliser des récipients d'un diamètre plus grand que 26 cm (poêle Wok, poêles à frire, casseroles, récipients avec un fond bombé, etc.). Vous pouvez sortir l'accessoire aux deux tiers sans qu'il ne bascule. Il est ainsi plus facile de retirer les plats du four. Numéro du service après-vente : 741706 Vous pouvez acheter des accessoires auprès du service aprèsvente, dans le commerce spécialisé ou sur Internet. Sortie de vapeur : Risque de brûlure ! Lorsque l'accessoire devient chaud il peut se déformer. Cela n'a aucune influence sur le fonctionnement, il reprend sa forme dès qu'il est refroidi. Accessoire Description De l'air chaud du four s'échappe de l'orifice de sortie de vapeur à la table de cuisson. Ne jamais toucher la sortie de vapeur. En cas d'appareils avec un couvercle, respectez que les brûleurs dans le four aussi doivent uniquement être allumés le couvercle étant ouvert. Grille à pâtisserie/de rôtissage Le four Pour des gâteaux fondants, pâtisseries, plats surgelés et gros rôtis. Enfournée sous la grille ou le tournebroche elle peut aussi être utilisée comme collecteur de graisse. Pour utilisez le four vous avez besoin de deux manettes de commande. Le sélecteur des fonctions et le thermostat. Manette de commande du four Pour de la vaisselle, des moules à gâteau, rôtis, grillades, plats surgelés. Plaque à pâtisserie émaillée Sélecteur des fonctions L'horloge électronique Le sélecteur des fonctions permet de régler le mode de fonctionnement. Vous pouvez pilotez votre four au moyen de l'horloge électronique. Ainsi, vous pouvez présélectionner par ex. le moment auquel le four doit se mettre en marche ou bien auquel la minuterie automatique doit terminer le processus de cuisson. L'horloge électronique peut aussi être utilisée comme minuteur. Symbole

Signification Emploi Durée de la Réglage de la durée pour période de service l'arrêt automatique

Moins Réduire la durée ou l'heure

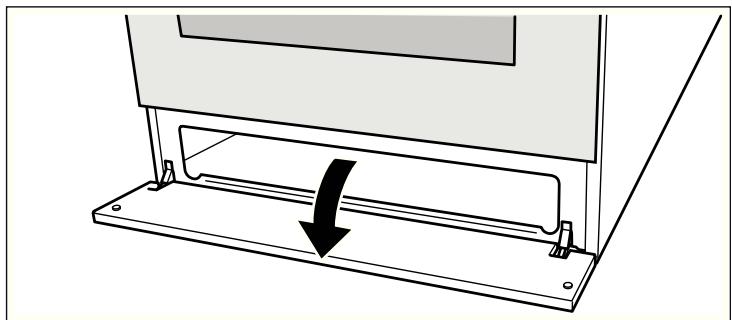

Plus Augmenter la durée ou l'heure Le compartiment de rangement Ouvrez le compartiment de rangement en rabattant le cache. Touches de fonction Vous sélectionnez la fonction en appuyant sur la touche de fonction respective. Avec les touches + et - vous réglez la durée ou l'heure. Vous pouvez lire les valeurs réglées dans la zone d'affichage. Symbole

Signification Emploi Minuteur Réglage de la durée Fin de la période de service Réglage du moment pour l'arrêt automatique Dans ce compartiment vous pouvez ranger les accessoires de la table de cuisson ou du four. Avant la première utilisation Vous apprendrez ici ce que vous devez faire avant d'utiliser votre four ou votre table de cuisson pour la première fois pour préparer des mets. Avant de commencer, lisez le chapitre Consignes de sécurité. Retirez l'emballage de l'appareil et éliminez-le conformément aux réglementations en la matière. Réglage de l'heure

1. Appuyez simultanément sur la touche de fonction xet y.

2. Réglez l'heure actuelle au moyen des touches de fonction +

et -. L'heure sera validée après quelques secondes. Chauffe à vide du four Post-nettoyage du compartiment de cuisson Nettoyez le compartiment de cuisson à l'eau chaude additionnée de produit à vaisselle. Remettez les grilles en place. Nettoyage des chapeaux et couronnes de brûleurs Voici comment procéder :

Nettoyer le compartiment de cuisson au préalable Retirez les accessoires du compartiment de cuisson. Enlevez tous les éléments de protection, par ex. pièces de polystyrène, du compartiment de cuisson. Certaines parties sont recouvertes d'un film protecteur. Retirez-le.

1. Nettoyez l'extérieur de l'appareil avec un chiffon doux

2. Si les grilles sont déjà disposées à l'intérieur, retirez-les.

Reportez-vous pour ce faire au paragraphe "Retrait et mise en place des grilles".

3. Nettoyez le compartiment de cuisson à l'eau tiède

additionnée de produit à vaisselle. Chauffe à vide du four Pour éliminer l'odeur du neuf, laissez chauffer le four à vide, la porte fermée.

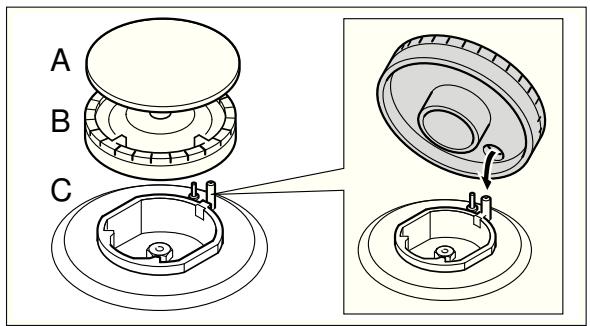

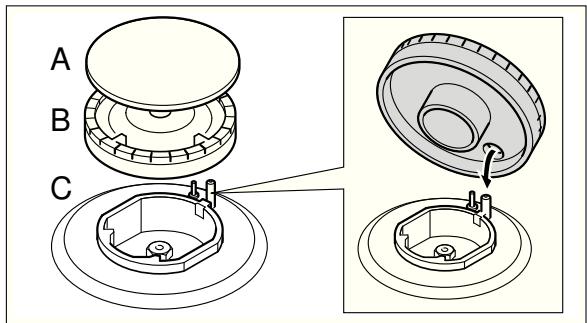

1. Nettoyez les chapeaux (A) et couronnes (B) des brûleurs à

l'eau et au produit vaisselle.

3. Posez la couronne de brûleur (B) respective sur le foyer (C).

4. Posez le chapeau du brûleur (A) exactement sur la

couronne (B). Nettoyer les accessoires Avant d'utiliser les accessoires, nettoyez-les soigneusement avec de l'eau additionnée de produit à vaisselle et une lavette.

1. Réglez le sélecteur des fonctions sur le mode de

fonctionnement Convection naturelle.

2. Réglez le thermostat sur la température maximale.

3. Eteignez le four au bout de 40 minutes.

Voici comment utiliser la table de cuisson En cas d'appareils avec un couvercle, respectez que les foyers doivent uniquement être allumés le couvercle ouvert. Utilisation des foyers gaz Veillez à ce que le chapeau du brûleur soit toujours parfaitement placé sur la couronne. Les fentes de la couronne de brûleur ne doivent pas être obstruées. Toutes les pièces doivent être sèches. Veillez à ce qu'il n'y ait pas de courant d'air direct au foyer, engendré par une installation d'air conditionné, un ventilateur ou similaire. Position

Signification Petite flamme, puissance minimale Grande flamme, puissance maximale La flamme n'est pas stable entre la position Ú et ˜. Choisissez donc toujours une position entre ˜ et ™. Extinction des brûleurs Tournez la manette de commande du foyer désiré sur la position Ú Si la flamme s'éteint de nouveau Allumage des brûleurs

1. Appuyez sur la manette de commande du foyer désiré et

tournez-la sur la position ˜. Le brûleur s'allume.

2. Maintenez la manette enfoncée pendant quelques secondes

le temps que la flamme se stabilise.

3. Réglez la puissance désirée.

Placez la manette de commande sur la position Arrêt. Attendez une minute et répétez les étapes 1 à 3. : Risque d'incendie ! Du gaz s'échappe lorsque la flamme s'éteint. Ne laissez pas les brûleurs sans surveillance pendant leur fonctionnement. Veillez à ce que les plats ne débordent pas et qu'il n'y ait pas de courant d'air pendant la cuisson. Lorsqu'il est impossible d'allumer le brûleur En cas de panne de courant ou si les électrodes d'allumage sont humides, vous pouvez allumer les brûleurs avec un allume-gaz ou une allumette. Voici comment utiliser le four Vous avez la possibilité d'effectuer différents réglages de votre four. Vous pouvez piloter le four par l'horloge électronique. Allumer et éteindre le four Modes de fonctionnement Allumer le four Mode de fonction- Utilisation nement % Convection naturelle $ Chaleur de sole

• Gril Pour des cakes dans des moules, soufflés, pièces de rôtis maigres de bœuf, veau et gibier. Pour des préparations dans un bainmarie tels que de la crème catalane, ou pour la mise en conserve. Aussi une position de correction si le fond n'est pas bien cuit Pour des portions individuelles ou de petites quantités de steaks, saucisses, poisson et de toast. ( Gril grande surface Pour plusieurs steaks, saucisses, 7 Gril air pulsé 2 Convection natu- poissons et toasts Pour de la volaille ou de gros morceaux de viande. Pour des gâteaux garnis très juteux. relle & chaleur tournante < Chaleur tournante Pour des gâteaux, pizzas et pâtisseries sur deux niveaux, pour le rôtissage et la déshydratation. B Position décongé- Pour décongeler de la viande, de la lation

volaille, du poisson et des pâtisseries. Maintenez toujours la porte de l'appareil fermée pendant le fonctionnement.

1. Réglez le sélecteur des fonctions sur le mode de

fonctionnement désiré.

2. Réglez le thermostat sur la température désirée.

Le four se met en marche. Le voyant lumineux est allumé lorsque le four chauffe. Il s'éteint pendant les coupures de chauffe. Éteindre le four

1. Réglez le sélecteur des fonctions sur la position Ú.

2. Réglez le thermostat sur la position Ú.

Le four s'éteint. Voici comment utiliser votre horloge électronique Vous pouvez réglez l'horloge électronique avec une main. Après avoir appuyé sur la touche de fonction respective, régler l'heure ou la durée avec les touches + et -. La valeur réglée est validée. Réglage de la minuterie automatique Vous pouvez modifier ou effacer vos réglages aussi pendant le fonctionnement et annuler ainsi le processus. Arrêt automatique Modifier les réglages

1. Réglez le sélecteur des fonctions sur le mode de

1. Appuyez sur la touche de fonction respective.

Le symbole respectif s'allume.

2. Modifiez vos réglages au moyen des touches + et -.

Effacer les réglages

1. Appuyez sur la touche de fonction respective.

Le symbole respectif s'allume.

2. Appuyez sur la touche - , jusqu'à ce que 0⋅00 apparaisse

dans la zone d'affichage.

3. Si la minuterie automatique était en service : éteignez le four.

Au moyen de l'horloge électronique, vous pouvez programmer l'arrêt ou la mise en marche et l'arrêt automatiques du four. Réglage de la durée de la période de service fonctionnement désiré.

2. Réglez le thermostat sur la température désirée.

Le four se met en marche.

3. Appuyez sur la touche de fonction x .

4. Réglez la durée de la période de service au moyen des

touches + et -. Le four se met en marche et le symbole A et l'heure actuelle apparaissent dans la zone d'affichage. La durée de la période de service est écoulée Un signal retentit et le symbole x et l'heure actuelle apparaissent dans la zone d'affichage. Réglage du signal sonore Le four s'éteint. Vous pouvez choisir entre 3 tonalités quand aucun programme n'est en marche. Pour arrêter le signal prématurément, appuyez sur une des touches de fonction. Appuyez plusieurs fois sur la touche -, jusqu'à la tonalité désirée. Mise en marche et arrêt automatiques La tonalité est validée. La cuisson ou le rôtissage pour la durée réglée commence à un moment ultérieur que vous avez sélectionné. Réglage de l'horloge électronique Réglage de la durée de la période de service Après le raccordement électrique de l'appareil ou après une panne de courant, trois zéros apparaissent dans l'affichage.

1. Réglez le sélecteur des fonctions sur le mode de

2. Réglez le thermostat sur la température désirée.

Vous ne pouvez régler l'heure que si aucune autre fonction n'est en marche.

3. Appuyez sur la touche de fonction x .

1. Appuyez simultanément sur la touche de fonction xet y.

2. Réglez l'heure actuelle au moyen des touches de fonction +

et -. Réglage de la minuterie Le minuteur fonctionne comme un compte à rebours et émet un signal sonore une fois la durée réglée écoulée. Le minuteur n'a pas d'influence sur les fonctions du four. Réglage de la durée

1. Appuyez sur la touche Q.

2. Réglez la durée au moyen des touches de fonction + et -.

Le symbole Qs'affiche dans la visualisation.

3. Pour afficher la durée restante dans la visualisation, appuyez

sur la touche Q. Une fois la durée écoulée, un signal sonore retentit. fonctionnement désiré. Le four se met en marche.

4. Réglez la durée de la période de service au moyen des

touches + et -. Le four se met en marche et le symbole A et l'heure actuelle apparaissent dans la zone d'affichage. Réglage de la fin de la période de service

1. Appuyez sur la touche y.

La somme de l'heure actuelle et de la durée de la période de service est affichée dans la zone d'affichage.

2. Maintenez la touche y appuyée et modifiez la fin de la

période de service au moyen des touches + et -. Le four se met hors service et démarre plus tard automatiquement. Le symbole A et l'heure actuelle apparaissent dans la zone d'affichage. La durée de la période de service est écoulée Un signal retentit et le symbole x et l'heure actuelle apparaissent dans la zone d'affichage. Le four s'éteint. Pour arrêter le signal prématurément, appuyez sur une des touches de fonction.

Entretien et nettoyage Si vous entretenez et nettoyez soigneusement votre four il gardera longtemps l'aspect du neuf et restera opérationnel. Nous vous expliquons ici comment entretenir et nettoyer correctement votre four. Niveau Nettoyants Inox Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette et sécher avec un chiffon doux. Éliminer immédiatement les dépôts calcaires, de graisse, de fécule et de blanc d'œuf. De la corrosion peut se former sous ces salissures. Remarques ■ Les légères variations de couleur apparaissant sur la façade du four sont dues aux différents matériaux tels que le verre, le plastique et le métal.

Des ombres sur la vitre de la porte, qui ressemblent à des stries, sont des reflets de lumière de la lampe du four.

L'émail est cuit à des températures très élevées. Ceci peut engendrer des différences de teintes. Ce phénomène est normal et n'a aucune incidence sur le fonctionnement du four. Les bords de plaques minces ne peuvent pas être émaillés complètement. Ils peuvent donc présenter des aspérités. La protection contre la corrosion n'en est pas compromise. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. : Risque de brûlure ! L'appareil devient très chaud. Ne jamais toucher les surfaces intérieures chaudes du compartiment de cuisson ni les résistances chauffantes. Toujours laisser l'appareil refroidir. Tenir les enfants éloignés Auprès du service après-vente et dans le commerce spécialisé, vous pouvez vous procurer des produits d'entretien spéciaux pour inox qui sont appropriés pour des surfaces chaudes. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien. Aluminium et plastique Eau chaude additionnée de produit à Table de cuisson gaz et porte-casse- vaisselle. role Utiliser peu d'eau, elle ne doit pas parvenir à l'intérieur de l'appareil par les pièces inférieures des brûleurs. Enlever immédiatement les aliments débordés et les résidus alimentaires. Vous pouvez enlever le porte-casserole. Ne lavez pas les porte-casseroles au lave-vaisselle. Brûleur Foyer Enlever les couronnes de brûleur et les chapeaux, les nettoyer à l'eau additionnée de produit à vaisselle. Les becs des gicleurs doivent toujours être dégagés. Bougies d'allumage : petite brosse souple. Les brûleurs fonctionnent uniquement si les bougies d'allumage sont propres. Sécher soigneusement toutes les pièces. En les remettant en place, veiller à leur position exacte. Les chapeaux de brûleur sont émaillés noirs. La couleur change au fil du temps. Cela n'influe en rien sur le fonctionnement. Ne pas laver les chapeaux de brûleur au lave-vaisselle. Surfaces émaillées (surface lisse) Pour faciliter le nettoyage vous pouvez allumer l'éclairage du compartiment de cuisson et décrocher la porte de l'appareil, le cas échéant. Appliquer un produit à vaisselle usuel du commerce ou de l'eau au vinaigre avec un chiffon doux, humide ou une peau de chamois ; sécher avec un chiffon doux. Ramollissez les résidus d'aliment incrustés avec un chiffon humide et du produit à vaisselle. En cas d'encrassement important, nous recommandons d'utiliser un produit de nettoyage pour four en gel. Il peut être appliqué de façon précise. Après le nettoyage, laisser le compartiment de cuisson ouvert, afin qu'il sèche. Surfaces autonettoyantes (surface rugueuse) Respectez les indications dans le chapitre : Surfaces autonettoyantes Vitres de la porte Nettoyant pour vitres : Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre. Nettoyants Afin de ne pas endommager les différentes surfaces par des nettoyants inappropriés, veuillez respecter les indications suivantes. N'utilisez pas pour la table de cuisson

des produits à vaisselle non dilués ou des nettoyants pour lave-vaisselle

des produits récurants, des éponges à dos récurant

des nettoyants agressifs tels que aérosol pour four ou des détachants

des nettoyeurs haute pression ou nettoyeurs à jet de vapeur. N'utilisez pas pour le four

des produits agressifs ou récurants

des nettoyants fortement alcoolisés

des tampons en paille métallique ni des éponges à dos récurant

de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Niveau Nettoyants Extérieur de l'appa- Eau chaude additionnée de produit à reil vaisselle : Nettoyer avec une lavette et sécher avec un chiffon doux. Ne pas utiliser de nettoyant pour vitres ni de racloirs à verre.

Nettoyant pour vitres : Nettoyer avec un chiffon doux. Niveau Nettoyants Cache en verre de la lampe du four Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette. Joint Ne pas l'enlever ! Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette. Ne pas récurer. Supports Eau chaude additionnée de produit à vaisselle : Mettre à tremper et nettoyer avec une lavette ou une brosse. Accessoire

3. Incliner la porte du four. Avec les deux mains, la tenir à

gauche et à droite. La refermer un peu plus et la retirer. Eau chaude additionnée de produit à vaisselle : Mettre à tremper et nettoyer avec une lavette ou une brosse. Panneaux catalytiques du compartiment de cuisson Les panneaux catalytiques du compartiment de cuisson sont revêtus d'un émail autonettoyant. Les parois se nettoient automatiquement pendant le fonctionnement du four. Les projections plus importantes disparaissent parfois seulement au bout de plusieurs utilisations du four. Accrocher la porte de l'appareil

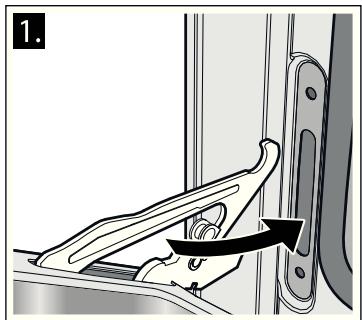

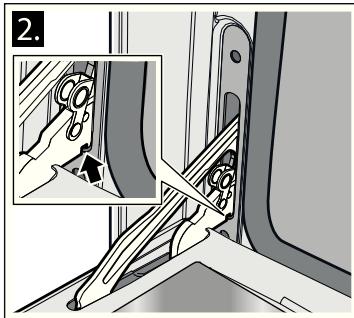

1. Lorsque vous accrochez la porte du four, veillez à ce que

Surfaces autonettoyantes Les parois latérales possèdent un revêtement catalytique. Ne nettoyez jamais ces surfaces avec un produit de nettoyage pour four. Une légère décoloration du revêtement en émail n'a aucune influence sur l'autonettoyage. l'encoche en bas aux charnières s'enclenche dans la fente.

2. Abaisser les deux leviers de verrouillage à gauche et à droite

et fermer la porte du four. Décrocher et accrocher la porte de l'appareil Pour faciliter le nettoyage, vous pouvez décrocher la porte de l'appareil. Décrocher la porte de l'appareil : Risque de blessure ! Si les charnières ne sont pas bloquées, elles peuvent se fermer violemment. Veillez à ce que les leviers de verrouillage soient complètement relevés lorsque vous décrochez la porte du four.

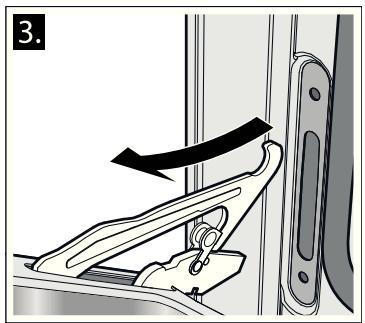

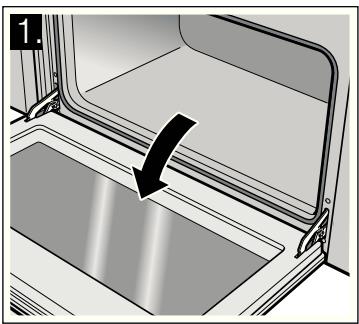

1. Ouvrir complètement la porte du four.

2. Relever les deux leviers de verrouillage à gauche et à droite.

Lorsque les leviers de verrouillage sont relevés, veillez à ne pas fermer la porte du four. Cela risque de tordre les charnières et d'endommager l'émail. Pannes et dépannage Il se peut qu'une petite panne gêne le bon fonctionnement de votre appareil. Avant d'appeler le service après-vente, consultez le tableau. Vous pouvez éventuellement remédier vous-même au dérangement. : Risque de blessure ! Si la porte du four tombe par inadvertance ou une charnière se ferme, ne pas mettre la main dans la charnière. Appelez le service après­vente. : Risque de blessure ! Des réparations inexpertes peuvent causer des dangers considérables. Les réparations de l'appareil doivent uniquement être effectuées par un spécialiste. En cas de réparation, appeler le service après-vente. Tableau de dérangements Panne Cause possible Remède/remarques L'appareil ne fonctionne pas. Fusible défectueux Vérifiez dans le boîtier à fusibles si le fusible est en bon état. Panne de courant Vérifiez si la lumière dans la cuisine s'allume. Lampe du four défectueuse Remplacez la lampe du four. (Voir paragraphe "Remplacement de la lampe du four") L'éclairage du four est en panne.

Panne Cause possible Remède/remarques Le brûleur ne s'allume pas. Panne de courant ou bougies d'allumage humides Allumez le brûleur avec un allume-gaz ou une allumette. La flamme (four) ne sort pas de tous les orifices. Salissure normale Le brûleur doit être nettoyé par un spécialiste. Tous les mets préparés au four brûlent Thermostat défectueux rapidement. Appelez le service après­vente. De la buée se forme sur la vitre de la porte lorsque le four chauffe. Pas possible ; aucune influence sur le fonctionnement. C'est un phénomène normal dû à la différence de température. Changer la lampe du four

6. Revissez le cache en verre de la lampe du four.

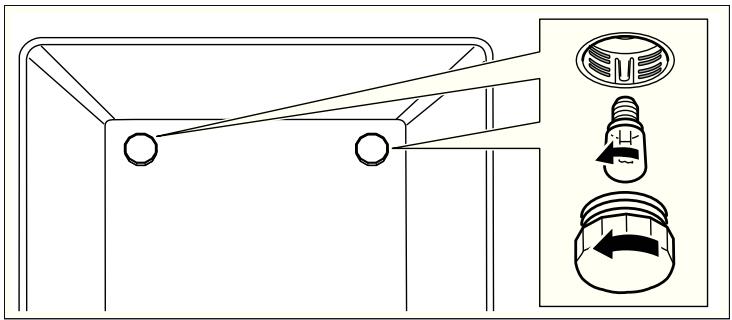

Si la lampe du four ne fonctionne pas, vous devez la changer. Des ampoules de rechange résistantes aux températures élevées sont en vente au service après-vente ou dans le commerce spécialisé. Veuillez indiquer les numéros E et FD de votre appareil. N'utilisez pas d'autres ampoules.

7. Retirez le torchon à vaisselle et réarmer le fusible ou

1. Coupez le fusible ou retirez la fiche secteur.

2. Ouvrez la porte de l'appareil.

3. Etalez un torchon à vaisselle dans le compartiment de

cuisson froid pour éviter tout dommage.

4. Dévissez le cache en verre de la lampe défectueuse du four

à l'intérieur du compartiment de cuisson en le tournant à gauche. reconnectez la fiche secteur. Appuyez sur la touche de fonction de l'éclairage du four jusqu'à ce qu'elle s'enclenche, afin de vérifier si l'éclairage du four fonctionne. Service après-vente Si votre appareil a besoin d'être réparé, notre service aprèsvente se tient à votre disposition. Vous trouverez dans l'annuaire téléphonique l'adresse et le numéro de téléphone du service après-vente le plus proche. Les centres de service après-vente indiqués vous renseigneront également volontiers sur le service après­vente le plus proche de votre domicile. Numéros de produit E et de fabrication FD Si vous contactez notre service aprèsvente, veuillez indiquer le numéro de produit E et le numéro de fabrication FD de votre appareil. La plaque signalétique avec les numéros est située à la face intérieure du volet du compartiment de rangement. Pour éviter d'avoir à les rechercher en cas de panne, vous pouvez reporter ces données ci-dessous. N° E

5. Remplacez la lampe du four par un type d'ampoule identique.

Tension : 230 V ; Puissance : 25 W ; Culot : E14 ; Résistance thermique : 300 °C Service après-venteO

Conseils concernant l'énergie et l'environnement Vous trouverez ici des conseils sur la manière d'économiser de l'énergie lors de la cuisson et du rôtissage dans le four et sur la table de cuisson et d'éliminer correctement votre appareil. Économiser de l'énergie dans le four

Préchauffez le four seulement si cela est indiqué dans la recette ou dans les tableaux de la notice d'utilisation.

Utilisez des moules sombres, laqués noirs ou émaillés. Ces types de moule absorbent bien la chaleur.

Pendant la cuisson ou le rôtissage, ouvrez la porte du four aussi rarement que possible.

Si vous voulez faire cuire plusieurs gâteaux, faites­les cuire les uns après les autres. Le four étant encore chaud. Le temps de cuisson diminue au deuxième gâteau. Vous pouvez également enfourner 2 moules à cake l'un à côté de l'autre.

Si les temps de cuisson sont assez longs, vous pouvez éteindre le four 10 minutes avant la fin de la durée impartie puis terminez la cuisson avec la chaleur résiduelle.

Économiser de l'énergie sur la table de cuisson

Choisissez toujours un récipient d'une taille appropriée pour vos mets. Une grande casserole, peu remplie, nécessite beaucoup d'énergie.

Fermez toujours le récipient avec un couvercle approprié.

Réglez à temps à une position de chauffe inférieure.

La flamme de gaz doit toujours être en contact avec le fond du récipient. Elimination écologique Eliminez l'emballage en respectant l'environnement. Cet appareil répond à la directive européenne 2002/ 96/CE concernant les appareils électriques et électroniques usagés (déchets des équipements électriques et électroniques ­ DEEE). La directive spécifie le cadre pour une reprise et un recyclage des appareils usagés applicable au niveau européen.

Consignes de sécurité Lire attentivement cette notice et la conserver soigneusement. La sécurité lors de l'utilisation est seulement garantie si l'installation a été effectuée correctement selon cette notice de montage. Seul un spécialiste agréé est habilité à raccorder l'appareil. Pour la modification à un autre type de gaz, appeler le service après-vente. L'installateur est seul responsable en cas de dommages ou de dysfonctionnements dus à un montage ou une installation non conforme. Pour l'installation, respecter les prescriptions de construction actuellement en vigueur et les prescriptions des fournisseurs locaux d'électricité et de gaz (p.ex. en Allemagne : DVGWTRGI/TRGF ; Autriche : ÖVGW-TR). Avant toute intervention sur l'appareil, couper l'alimentation électrique et l'arrivée du gaz. Les indications figurant sur la plaque signalétique concernant la tension, le type de gaz et la pression de gaz doivent correspondre aux conditions locales de raccordement. Les appareils électriques doivent toujours être mis à la terre. Si une hotte doit être installée, il convient de respecter pour cela la notice de montage correspondante. Respectez également la distance minimale de 750 mm vers la table de cuisson. Ne pas installer cet appareil sur des bateaux ou dans des véhicules. Avant l'installation Cette notice est destinée à plusieurs modèles. Des variations de détails sont possibles selon le modèle. Respectez les indications suivantes pour l'appareil ainsi que les directives en matière d'entrée et de sortie d'air. Dimensions de l'appareil Respectez les dimensions indiquées. Dans ce chapitre, vous trouverez des informations sur

les classes d'appareil

les dimensions de l'appareil

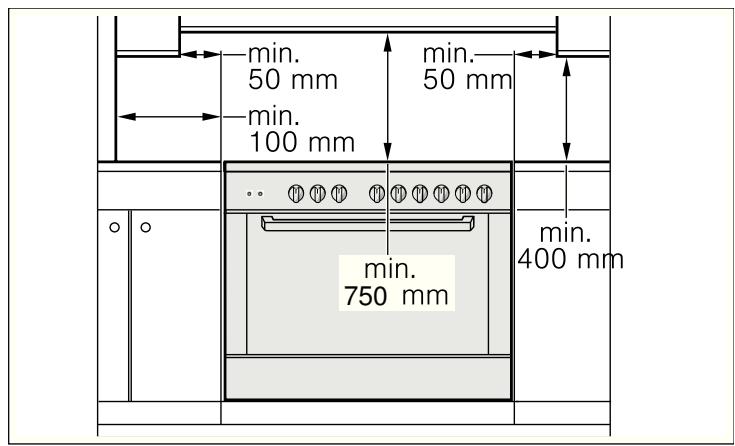

les distances vers les meubles voisins

la plaque signalétique

Déballage Contrôlez l'état de l'appareil après l'avoir déballé. Si vous constatez des avaries de transport, vous ne devez pas brancher l'appareil. Eliminez l'emballage de manière écologique.

Classes d'appareils Cet appareil est conforme aux classes d'appareils suivantes : Classe d'appareil Description Classe 1 Appareil de cuisson non encastré Meubles adjacents Les meubles adjacents ne doivent pas être en matériaux inflammables. Les façades des meubles adjacents doivent pouvoir résister à une température d'au moins 90 °C. Si l'appareil est installé près d'autres unités, vous devez impérativement respecter les distances minimales indiquées sur l'illustration. Classe 2 - Sous-classe 1 Appareil de cuisson directement encastré entre deux unités, en un seul bloc, pouvant également être installé de façon à laisser les parois latérales accessibles.

Plaque signalétique Les caractéristiques techniques de l'appareil sont indiquées sur la plaque signalétique. éventuellement adapté. Les modifications réalisées sur l'appareil et le type de raccordement sont déterminants pour le fonctionnement correct et sûr de l'appareil. La plaque signalétique est située à la face intérieure du volet du compartiment de rangement. N° E Les valeurs de réglage sont indiquées sur un autocollant sur l'emballage de l'appareil. Type de gaz / Pression de gaz Inscrivez dans le tableau ci-dessous le numéro de produit (N° E), le numéro de fabrication (FD), les réglages usines pour le type de gaz / la pression de gaz et le type de gaz Service après-venteO N° FD Réglage usine Type de gaz / Pression de gaz Adaptation Directives en matière d'entrée et sortie d'air Cet appareil ne doit être installé que dans une pièce suffisamment ventilée et conformément aux réglementations et directives en vigueur en matière de ventilation. Notez que le débit d'air nécessaire pour la combustion ne doit pas être inférieur à 2 m³ par puissance kW (voir la puissance totale kW indiquée sur la plaque signalétique). Pour les appareils d'une puissance totale jusqu'à 11 kW, il suffit que la pièce d'installation présente un volume de plus de 20 m³ et possède au moins une porte vers l'extérieur ou une fenêtre qui peut être ouverte. Remarque : Dans certains pays, les spécifications concernant le volume minimal sont différentes. Renseignez-vous auprès de votre service après-vente. Montage Cet appareil est toujours livré avec un jeu de pieds réglables et, selon le modèle, avec une protection anti-éclaboussures. L'appareil peut également être utilisé sans protection antiéclaboussures. Montage des pieds de réglage

1. Retirez toutes les pièces qui ne sont pas fixes, notamment

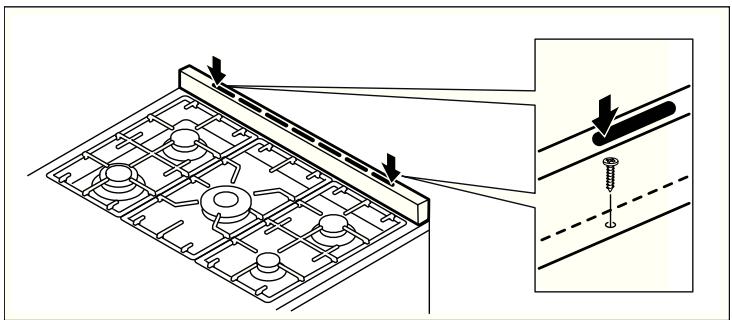

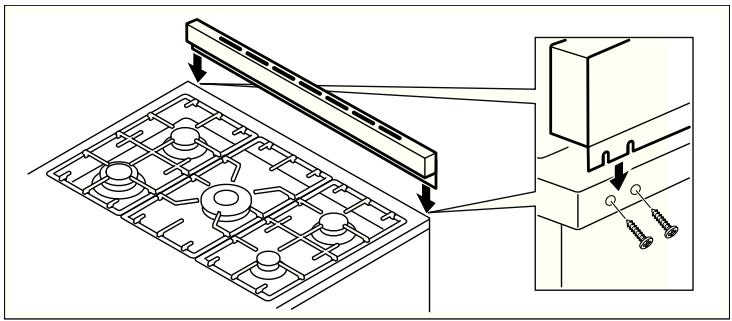

Montage de la protection anti-éclaboussures

1. Enlevez l'emballage et le film protecteur de la protection anti-

2. Desserrez les 4 vis à l'arrière de l'appareil.

3. Posez la protection anti-éclaboussures sur les vis avec les

rainures prévues à cet effet. les porte-casseroles et les brûleurs.

2. Retirez les accessoires du four.

3. Levez l'appareil d'un côté et basculez-le.

4. Vissez les pieds de réglage dans les alésages situés sur le

dessous de l'appareil. Si par la suite vous devez tirer l'appareil, vissez complètement les pieds de réglage.

4. Introduisez par le haut les 2 vis fournies dans les trous

prévus à cet effet dans la protection anti-éclaboussures.

5. Ne procédez à la mise à niveau définitive de l'appareil

qu'après l'achèvement du raccordement électrique et au gaz ainsi que de tous les travaux d'installation.

5. Serrez toutes les vis.

Raccordement électrique Seul un spécialiste agréé est habilité à raccorder l'appareil. L'appareil doit être installé conformément aux dernières directives IEE (Institution of Electrical Engineers). L'appareil risque d'être endommagé en cas de raccordement incorrect. L'appareil doit uniquement être raccordé au moyen du câble de raccordement fourni. Assurez-vous que la tension d'alimentation concorde avec la valeur indiquée sur la plaque signalétique. La plaque signalétique est située à la face intérieure du volet du compartiment de rangement. Seul un spécialiste agréé est habilité à raccorder l'appareil. Il doit appliquer les réglementations du fournisseur d'électricité régional. Assurez-vous que le réseau électrique est correctement mis à la terre et que le système de protection et de câbles ainsi que de conduites dans le bâtiment supporte la charge de l'appareil. Câble de raccordement sans fiche avec terre Il est recommandé d'adapter le circuit électrique pour l'appareil à 16 A. Lorsque vous installez le câble, veillez à ce que :

le câble ne soit pas coincé ou écrasé.

le câble ne touche pas p.ex. des bords coupants ou des arêtes tranchantes.

le câble n'entre pas en contact avec des éléments pouvant atteindre des températures de plus de 50 °C au-dessus de la température ambiante. Raccordement de l'appareil L'appareil répond à la classe de protection 1 et doit uniquement être utilisé avec une prise de terre. L'appareil doit être mis hors tension pour tous les travaux de montage. L'encastrement doit garantir la protection contre les contacts accidentels. Un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm doit être présent dans l'installation. Identifier le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect. Raccordement sur une tension nominale de 220­240V. Raccorder les fils du câble de raccordement au secteur conformément au code de couleurs : vert-jaune = mise à la terre <, bleu = neutre, marron = phase (conducteur extérieur). GB, IE, NZ, IL, DK et AU Raccordement fixe uniquement. Câble de raccordement avec fiche avec terre L'appareil peut aussi être raccordé au moyen de la fiche avec terre jointe à l'appareil sur une prise avec terre installée de façon réglementaire. Celle-ci doit être accessible après l'encastrement. Si cela n'est pas le cas, utiliser du côté secteur un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm. Raccordement au gaz Le raccordement au gaz de l'appareil doit être conforme aux réglementations actuelles en vigueur. Avant d'installer l'appareil, vérifiez si les conditions locales (type de gaz et pression de gaz) sont compatibles avec les réglages de l'appareil. Les conditions de réglage de l'appareil figurent sur la plaque signalétique. Le raccordement des conduites de gaz ainsi que les joints doivent être réalisés par un spécialiste agréé conformément aux normes actuelles en vigueur. Raccord de gaz de l'appareil Raccordement du gaz naturel Utilisez exclusivement des conduites de raccordement ou des tuyaux flexibles qui répondent aux prescriptions en vigueur et qui sont agréés pour cet usage.

1. Vissez l'adaptateur (3) et le joint (2) au raccord de gaz (1).

2. Retenez l'adaptateur (3) avec une clé et vissez la pièce de

raccordement à une conduite de raccordement rigide (4) ou à un tuyau de gaz souple. Le raccord de gaz (EN ISO 228 G1/2) se situe à gauche à l'arrière de l'appareil. L'appareil est livré avec les raccords suivants : Coude EN ISO 228 G1/2 - EN 10226 R1/2 (avec joint plat)

Préréglage des brûleurs Les brûleurs sont préréglés pour du gaz naturel G20 (20 mbar). Un jeu d'injecteurs pour du gaz liquide G30/31 (28-30/ 37mbar) est joint à l'appareil.

Accessoire Pour étancher le filetage, utilisez exclusivement des matériaux d'étanchéité agréés. Vous pouvez acheter des accessoires auprès du service aprèsvente, dans le commerce spécialisé ou sur Internet. Raccordement au gaz liquide

Injecteur gaz de ville G110 (8 mbar)

Injecteur gaz de ville G120 (8 mbar) Si vous raccordez l'appareil à du gaz liquide, vous devez toujours installer un détendeur de pression de gaz approprié. Relevez sur la plaque signalétique la consommation de gaz totale de l'appareil et choisissez ainsi que détendeur de pression de gaz approprié.

Utilisez exclusivement des conduites de raccordement ou des tuyaux flexibles qui répondent aux prescriptions en vigueur et qui sont agréés pour cet usage.

1. Vissez l'embout pour tubes ondulés (3) doté du joint (2) au

raccord de gaz (1). Si vous utilisez des tuyaux flexibles, assurez-vous que ceux-ci :

ne sont pas soumis à des forces de traction ou de torsion.

ne sont pas en contact avec des bords coupants, des arêtes tranchantes.

n'entrent pas en contact avec des pièces dont la température peut dépasser la température ambiante de plus de 70 °C.

2. Glissez un tuyau de gaz flexible (5) sur l'embout pour tubes

Assurez-vous que toute la longueur des tuyaux flexibles sera accessible pour une vérification. Installer une vanne de sécurité

Pour étancher le filetage, utilisez exclusivement des matériaux d'étanchéité agréés. Tuyaux flexibles L'installation d'une vanne de sécurité pour l'ouverture et la fermeture de l'arrivée de gaz est obligatoire. Installez la vanne de sécurité entre la conduite d'arrivée de gaz vers le local correspondant et l'appareil. Veillez à ce qu'il soit possible d'accéder à tout instant à cette vanne. Contrôle de l'étanchéité Contrôlez l'étanchéité des raccordements avec une solution savonneuse après avoir raccordé la conduite de gaz. Mise en service Mettez l'appareil en service en procédant selon la notice d'utilisation. Allumez tous les brûleurs et vérifiez la stabilité des flammes lors d'un réglage à une grande et à un faible hauteur. Changement du type de gaz Si l'appareil n'est pas déjà réglé pour le type de gaz à disposition, il est nécessaire de l'adapter. Cette adaptation doit être effectuée par un spécialiste agréé, conformément aux réglementations en vigueur. Le type et la pression de gaz qui ont été réglés en usine sont indiqués sur la plaque signalétique.

4. Retirez l'injecteur (D) et remplacez-le par un injecteur adapté

au nouveau type de gaz (voir section "Tableau général des injecteurs”). La plaque signalétique est située à la face intérieure du volet du compartiment de rangement.

Pour changer le type de gaz, il est nécessaire de changer les injecteurs et en partie de régler la petite flamme et l'air primaire. Brûleurs des foyers Remplacement des injecteurs

1. Séparez l'appareil du secteur.

2. Retirez les porte-casseroles.

3. Retirez les chapeaux de brûleur (A) et les couronnes de

brûleur (B) du foyer (C).

5. Remplacez l'étiquette de gaz par la nouvelle étiquette de gaz

fournie avec le jeu d'injecteurs.

6. Posez la couronne de brûleur (B) respective sur le foyer (C).

7. Reposez le chapeau de brûleur (A) sur la couronne de

4. Réglez la vis de réglage intérieure de manière à obtenir une

flamme de dimension voulue et stable. Desserrez la vis de réglage pour augmenter le débit de gaz ou serrez-la pour le réduire. Assurez-vous que la flamme ne s'éteint pas lors du passage rapide du débit maximum au débit minimum, et inversement. Le réglage est optimal lorsque la petite flamme atteint une taille d'environ 3 à 4 mm.

8. Remettez les porte-casseroles.

Réglage du débit de gaz minimum des brûleurs

1. Allumez le brûleur.

2. Tournez la manette de commande du brûleur en direction de

3. Retirez la manette de commande du brûleur.

5. Refixez la manette de commande du brûleur.

Tableau général des injecteurs Type de gaz mbar Gaz naturel 20 - NG kPa

G20 Injecteur Type de brûleur Puissance Puissance Consommation max. (W) min. (W) G20 Brûleur rapide

167 l/h 72 (X) Ecartement Brûleur auxiliaire

0,33 Brûleur semirapide

0,30 Brûleur auxiliaire

284 g/h 278 g/h G30/G31 Tableau général des injecteurs pour du gaz de ville Les injecteurs pour du gaz de ville sont fournis avec l'appareil. Vous pouvez commander les injecteur par le service aprèsvente. Type de gaz Gaz de ville mbar

G120 Injecteur Type de brûleur Puissance Puissance Consommation max. (W) min. (W) G110

648 l/h Numéro Bypass G120

Ecartement Brûleur rapide

Ecartement Brûleur semi-rapide 1750

Ecartement Brûleur auxiliaire

Ecartement Brûleur wok

Ecartement Brûleur rapide

Ecartement Brûleur semi-rapide 1800

Ecartement Brûleur auxiliaire

Ecartement Brûleur wok

764 l/h Pression de service nominale Pression de service nominale pour du gaz de ville Pression de service nominale de votre appareil : Pression de service nominale de votre appareil :

pour du gaz naturel - NG (G20) 20 mbar / 2.0 kPa ;

pour gaz de ville (G110) 8 bmar / 0,8 kPa ;

pour du gaz liquide - LPG (G30) 30 mbar / 3.0 kPa ;

pour gaz de ville (G120) 8mbar / 0,8 kPa.

pour du gaz liquide - LPG (G31) 37 mbar / 3.7 kPa.

Votre appareil doit être utilisé avec ces valeurs de pression. Toutes les informations figurant sur la plaque signalétique se rapportent à ces valeurs de pression. Le fabricant décline toute responsabilité pour l'utilisation, la puissance de l'appareil ou pour d'autres risques si l'appareil est utilisé avec des valeurs de pression autres les valeurs indiquées. Positionnement et alignement Positionner l'appareil Lorsque vous installez l'appareil à son emplacement final, assurez-vous qu'il y a suffisamment d'espace libre pour pouvoir le nettoyer et l'entretenir en le tirant vers vous pour l'occasion. Le sol doit être ferme et stable. Le mur directement derrière l'appareil doit être dans un matériau non inflammable, tel que du carrelage. Si vous devez tirer l'appareil pendant son positionnement, veillez à ce que les pieds soient solidement vissés. Aligner l'appareil Alignez l'appareil après avoir terminé tous les travaux. Tournez pour cela les pieds de réglage.
