MS6CA4120 - Mixer BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktionsroboter (Mixer, Knethaken, Schneebesen, Reibe)
Marke	BOSCH
Modell	MS6CA4120
Leistung	1000 W
Fassungsvermögen Rührschüssel	3,9 L
Fassungsvermögen Mixer	1,25 L (schäumende Flüssigkeiten max. 0,5 L)
Anzahl der Geschwindigkeitsstufen	7 Geschwindigkeitsstufen + Puls-Taste (M)
Hauptfunktionen	Kneten, Schlagen, Mischen, Mixen, Reiben, Schneiden, Würfeln (Zubehör optional)
Mitgeliefertes Zubehör	Rührschüssel, Rührbesen, Schneebesen, Knethaken, Mixer, Reib-/Schneidaufsatz mit umkehrbaren Scheiben (dick/dünn, grobe/feine Reibe), halbfeine Reibscheibe, Stopfer, Deckel, Aufbewahrungstasche
Material der Schüssel	Kunststoff (Rührschüssel und Mixer)
Stromversorgung	220-240 V, 50/60 Hz
Kabellänge	1,00 m (automatische Kabelaufwicklung bei manchen Modellen)
Sicherheit	Anti-Verheddern, Kippschutz (Stromausfall), Überlastschutz, Antriebsschutzdeckel
Reinigung	Schüssel, Zubehör und Mixer sind spülmaschinengeeignet; Basis mit feuchtem Tuch abwischen, nicht eintauchen
Gewicht (ca.)	7,0 kg
Abmessungen (ca.)	28 x 28 x 38 cm
Garantie	Gemäß den Bedingungen des lokalen Händlers
Reparierbarkeit	Ersatzteile beim Kundendienst erhältlich; Reparatur nur durch autorisierten Kundendienst

Häufig gestellte Fragen - MS6CA4120 BOSCH

Wie starte ich das Gerät?

Stellen Sie sicher, dass Schüssel und Deckel richtig eingerastet sind. Schließen Sie das Gerät an, drehen Sie dann den Drehschalter auf die gewünschte Geschwindigkeitsstufe (1 bis 7) oder auf Position M (Puls). Starten Sie das Gerät niemals leer.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie die Stromversorgung und den Stecker. Kontrollieren Sie, ob der Schwenkarm in Arbeitsposition und eingerastet ist. Stellen Sie sicher, dass Schüssel und Deckel richtig eingesetzt sind. Wenn die Leuchte blinkt, lesen Sie den Abschnitt Hilfe bei Störungen.

Wie reinige ich den Mixbehälter?

Der Mixbehälter, sein Deckel und der Trichter sind spülmaschinengeeignet. Für eine schnelle Reinigung ohne Demontage: Geben Sie etwas Wasser mit Spülmittel in den Mixbehälter, lassen Sie ihn einige Sekunden auf Stufe M laufen, spülen Sie dann mit klarem Wasser nach. Berühren Sie die Klingen nicht mit bloßen Händen.

Kann ich das Zubehör in die Spülmaschine geben?

Ja, die Rührschüssel, die Schneebesen, der Knethaken und alle Teile des Reib-/Schneidaufsatzes (außer der Basis) sind spülmaschinengeeignet. Klemmen Sie die Kunststoffteile nicht ein, um Verformungen zu vermeiden.

Wie groß ist das maximale Fassungsvermögen des Mixers?

Die maximale Flüssigkeitsmenge beträgt 1,25 Liter. Bei sehr heißen oder schäumenden Flüssigkeiten nicht mehr als 0,5 Liter. Maximale Menge an festen Lebensmitteln: 50 bis 100 Gramm.

Wie wechsle ich das Zubehör?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Warten Sie, bis der Antrieb vollständig zum Stillstand gekommen ist. Drücken Sie die Entriegelungstaste, um den Schwenkarm in die Wechselposition (Position 2) zu bringen. Entfernen Sie das Zubehör, ggf. durch Drehen. Setzen Sie das neue Zubehör unter Beachtung der Kerben ein.

Was tun bei Überlastung?

Wenn der Motor während des Gebrauchs stoppt, ist der Überlastschutz aktiviert. Schalten Sie das Gerät aus, reduzieren Sie die Lebensmittelmenge in der Schüssel und beachten Sie die angegebenen Höchstmengen (siehe Anwendungsbeispiele).

Kann ich heiße Flüssigkeiten mixen?

Ja, aber mit Vorsicht: Gießen Sie maximal 0,5 Liter sehr heiße oder schäumende Flüssigkeit ein. Durch den Deckeltrichter kann Dampf entweichen. Verbrennungsgefahr!

Wie verstaut man das Kabel?

Bei Modellen mit automatischer Kabelaufwicklung: Ziehen Sie leicht am Kabel, um es zu lösen, und lassen Sie es dann langsam aufrollen. Bei anderen Modellen verstauen Sie das Kabel im dafür vorgesehenen Fach unter dem Gerät. Knicken Sie das Kabel nicht.

Was tun, wenn die Betriebsleuchte blinkt?

Eine blinkende Leuchte zeigt einen Fehler an. Schalten Sie das Gerät aus (Position 0/off). Überprüfen Sie, ob der Schwenkarm eingerastet ist und Schüssel und Deckel korrekt eingesetzt sind. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Hilfe bei Störungen oder wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG MS6CA4120 BOSCH

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Gerät nur für haushaltsübliche Verarbeitungsmengen und -zeiten benutzen.

Zulässige Höchstmengen nicht überschreiten (→ „Anwendungsbeispiele“ siehe Seite 12).

Das Gerät ist zum Rühren, Kneten und Schlagen von Lebensmitteln geeignet. Das Gerät darf nicht zur Verarbeitung von anderen Substanzen bzw. Gegenständen benutzt werden. Bei Verwendung der vom Hersteller zugelassenen, weiteren Zubehörteile sind zusätzliche Anwendungen möglich. Das Gerät nur mit zugelassenen Originalteilen und -zubehör benutzen. Niemals die Zubehörteile für andere Geräte verwenden.

Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu einer Höhe von 2000 m über Meereshöhe verwenden.

Wichtige Sicherheitshinweise

Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Das Nichtbeachten der Anweisungen für die richtige Anwendung des Gerätes schließt eine Haftung des Herstellers für darauf resultierende Schäden aus.

Dieses Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden.

Stromschlaggefahr und Brandgefahr!

Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Reparaturen am Gerät, wie z. B. eine beschädigte Netzanschlussleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Gerät ausschließlich mit dem Drehschalter ein- und ausschalten. Gerät niemals an Zeitschaltuhren oder fernbedienbaren Steckdosen anschließen. Das Gerät während des Betriebs stets beaufsichtigen!

Gerät nicht auf oder in die Nähe heißer Oberflächen, wie z. B. Herdplatten, stellen. Das Netzkabel nicht mit heißen Teilen in Berührung bringen oder über scharfe Kanten ziehen. Das Grundgerät niemals in Wasser tauchen oder in den Geschirrspüler geben. Keinen Dampfreiniger benutzen. Das Gerät nicht mit feuchten Händen benutzen. Das Gerät muss nach jedem Gebrauch, bei nicht vorhandener Aufsicht, vor dem Zusammenbau, Auseinandernehmen oder Reinigen und im Fehlerfall stets vom Netz getrennt werden.

Verletzungsgefahr!

Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. Nach dem Ausschalten läuft der Antrieb kurze Zeit nach. Vollständigen Stillstand des Antriebs abwarten. Schwenkarm nicht verstellen, während das Gerät eingeschaltet ist. ■ Werkzeuge nur mit eingesetzter Schüssel, angebrachtem Deckel und aufgesetzten Antriebsschutzdeckeln betreiben! Bei Verwendung von Zubehör Schüssel, Deckel und Antriebsschutzdeckel je nach Anweisung anbringen! Während des Betriebes nie mit Händen in die Schüssel oder den Einfüllschacht greifen. Keine Gegenstände (z. B. Kochlöffel) in die Schüssel oder den Einfüllschacht einführen. Hände, Haar, Kleidung und andere Utensilien von rotierenden Teilen fern halten. ■ Niemals Werkzeuge und Zubehör oder 2 Zubehöre gleichzeitig verwenden. Bei Gebrauch des Zubehörs sowohl diese, wie auch die jeweils beigelegten Gebrauchsanleitungen beachten. - Zubehör nur im komplett zusammengesetzten Zustand verwenden. Zubehör nie am Grundgerät zusammenbauen. Zubehör nur in der damit vorgesehenen Arbeitsposition verwenden. Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen. Zerkleinerungsscheiben nur am Rand anfassen! ■ Mixermesser nicht mit bloßen Händen berühren. ■ Niemals in den aufgesetzten Mixer greifen! Mixer nie ohne aufgesetzten Deckel betreiben. Vorsicht beim Umgang mit den scharfen Messern, bei der Entleerung des Behälters und bei der Reinigung.

Verbrühungsgefahr!

■ Beim Verarbeiten von heißem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter heiße oder schäumende Flüssigkeit einfüllen.

Erstickungsgefahr!

Kinder nicht mit Verpackungsmaterial spielen lassen.

Achtung!

■ Es wird empfohlen, das Gerät niemals länger eingeschaltet zu halten, wie für die Verarbeitung der Lebensmittel notwendig. Nicht im Leerlauf betreiben.

Wichtig!

Das Gerät nach jeder Verwendung oder nach längerem Nichtgebrauch unbedingt gründlich reinigen (→ „Reinigen und Pflegen“ siehe Seite 11).

Erläuterung der Symbole am Gerät bzw. Zubehör

Anweisungen der Gebrauchsanleitung befolgen.

Vorsicht! Rotierende Messer.

Vorsicht! Rotierende Werkzeuge. Nicht in die Nachfüllöffnung greifen.

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes aus dem Hause Bosch. Weitere Informationen zu unseren Produkten finden Sie auf unserer Internetseite.

Inhalt

Bestimmungsgemäßer Gebrauch 3

Wichtige Sicherheitshinweise 3

Sicherheitssysteme 6

Auf einen Blick 6

Arbeitspositionen 7

Bedienen 7

Reinigen und Pflegen 11

Aufbewahrung 11

Hilfe bei Störungen 12

Anwendungsbeispiele 12

Entsorgung 14

Garantiebedingungen 14

Sonderzubehör 15

Sicherheitssysteme

Einschaltsicherung

Siehe Tabelle „Arbeitspositionen“.

Das Gerät lässt sich in Position 1 und 3 nur einschalten:

• wenn die Schüssel (11) eingesetzt und bis zum Einrasten gedreht wurde.

Wiedereinschaltsicherung

Bei Stromunterbrechung bleibt das Gerät eingeschaltet, aber der Motor läuft danach nicht wieder an. Zum Wiedereinschalten Drehschalter auf 0/off drehen, dann einschalten.

Überlastsicherung

Schaltet der Motor während der Benutzung selbständig ab, ist der Überlastungsschutz aktiviert. Eine mögliche Ursache kann die gleichzeitige Verarbeitung zu großer Mengen an Lebensmitteln sein.

Zum Verhalten bei Aktivierung eines Sicherheitssystems siehe „Hilfe bei Störungen“.

Das Gerät ist wartungsfrei.

Auf einen Blick

Bitte Bildseiten ausklappen.

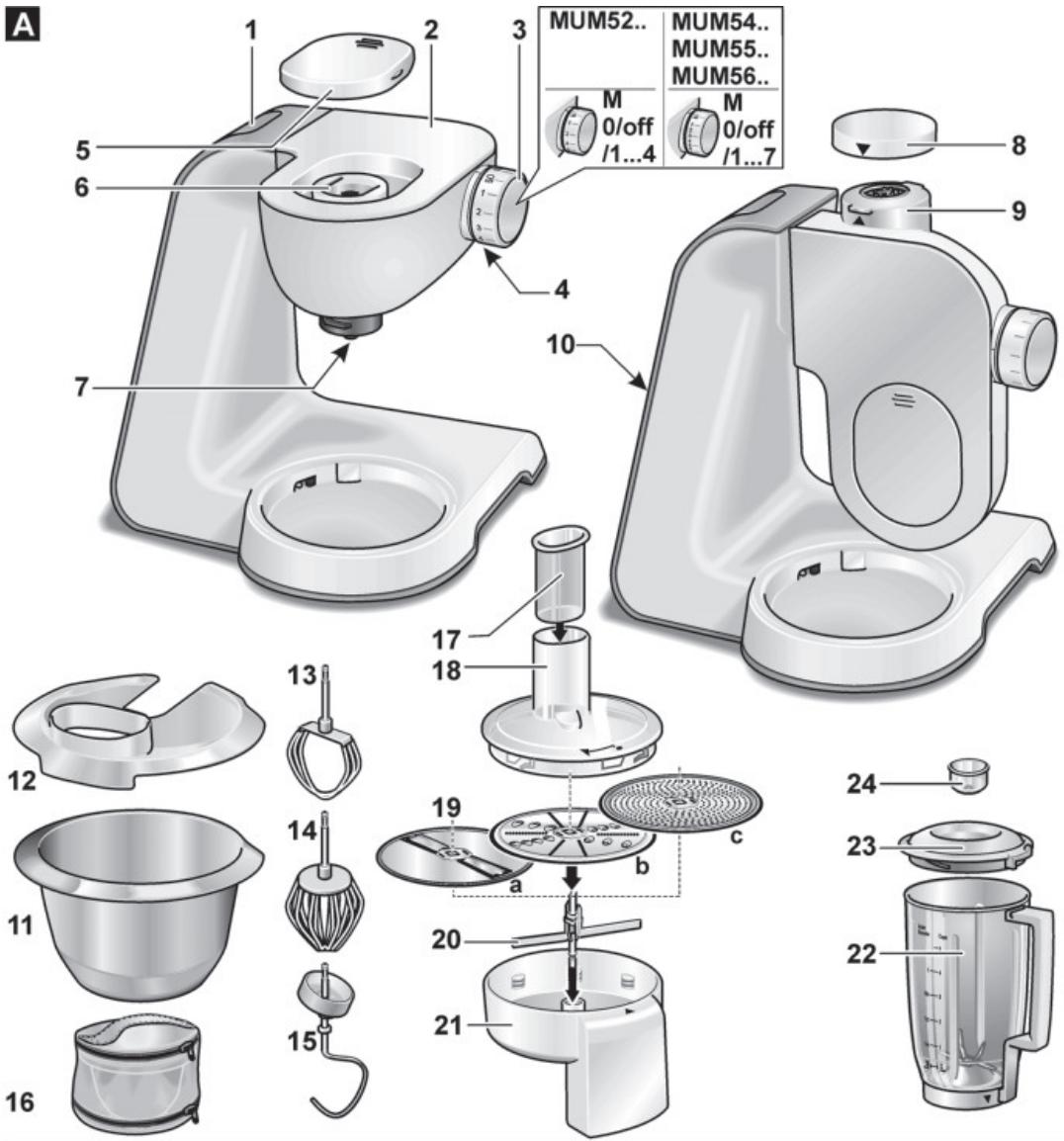

Bild A:

Grundgerät

1 Entriegelungstaste

2 Schwenkarm

"Easy Armlift"-Funktion zur Unterstützung der Bewegung des Armes nach oben (siehe „Arbeitspositionen").

3 Drehschalter

Nach dem Ausschalten (Stellung 0/off) läuft das Gerät automatisch in die optimale Position zum Wechseln der Werkzeuge.

MUM52...

0/off = Stopp

M = Momentschaltung mit höchster

Drehzahl, Schalter für gewünschte Mixdauer festhalten.

Stufe 1-4, Arbeitsgeschwindigkeit:

1 = niedrige Drehzahl - langsam,

4 = hohe Drehzahl - schnell.

MUM54/.MUM55/.MUM56:.

0/off = Stopp

M = Momentschaltung mit höchster

Drehzahl, Schalter für gewünschte Mixdauer festhalten.

Stufe 1-7, Arbeitsgeschwindigkeit:

1 = niedrige Drehzahl - langsam,

7 = hohe Drehzahl - schnell.

4 Betriebsanzeige

(MUM54/.55/.56.)

Leuchtet während des Betriebes

(Drehschalter auf M oder 1-7). Blinkt bei

Fehlern in der Bedienung des Gerätes, beim Auslösen der elektronischen

Sicherung bzw. bei einem Gerätedefekt, siehe Kapitel „Hilfe bei Störungen".

5 Antriebsschutzdeckel

Zum Abnehmen des Antriebsschutzdeckels auf den hinteren Bereich drücken und Deckel abnehmen.

6 Antrieb für

Durchlaufschnittler und

Zitruspresse (Sonderzubehör*)

Bei Nichtgebrauch Antriebsschutzdeckel aufsetzen.

7 Antrieb für Werkzeuge

(Rührbesen, Schlagbesen, Knethaken) und Fleischwolf (Sonderzubehör*)

8 Mixerantriebsschutzdeckel

9 Antrieb für Mixer (Sonderzubehör*)

Bei Nichtgebrauch Mixerantriebsschutzdeckel aufsetzen.

10 Kabelaufbewahrung

MUM52..MUM54..

Kabel im Kabelfach verstauen

MUM55./MUM56.:

Kabelaufrollautomatik

Schüssel mit Zubehör

11 Edelstahl-Rührschüssel

12 Deckel

Werkzeuge

13 Rührbesen

14 Schlagbesen

15 Knethaken mit Teigabweiser

16 Zubehörtasche

Zur Aufbewahrung der Werkzeuge und Zerkleinerungsscheiben.

Durchlaufschnittler

17 Stopfer

18 Deckel mit Einfüllschacht

19 Zerkleinerungsscheiben

a Wende-Schneidscheibe - dick / dünn b Wende-Raspelscheibe - grob / fein c Reibscheibe - mittelfein

20 Scheibenträger

21 Gehäuse mit Auslassöffnung

Mixer*

22 Mixbecher

23 Deckel

24 Trichter

• Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel und den Kundendienst erworben werden.

Arbeitspositionen

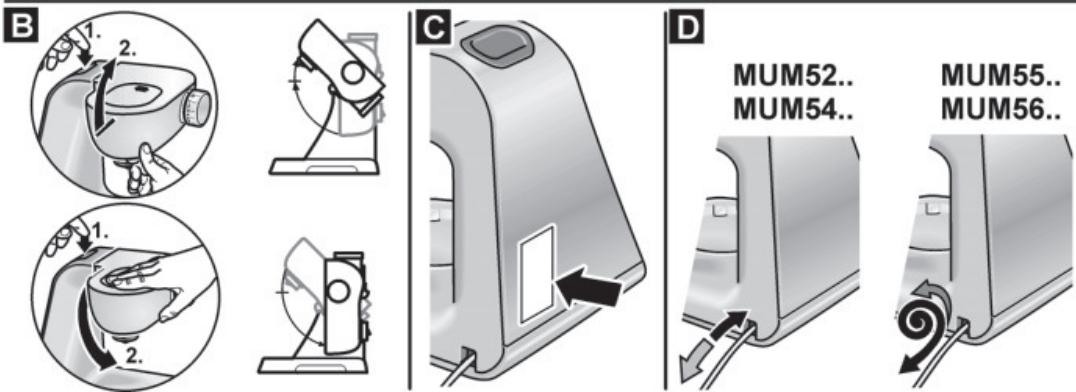

Bild B:

Achtung!

Gerät nur betreiben, wenn Werkzeug / Zubehör nach dieser Tabelle am wichtigen Antrieb und in der wichtigen Position angebracht und in Arbeitsstellung ist. Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein.

Hinweis

Der Schwenkarm ist mit der „Easy Armlift“- Funktion ausgestattet, welche die Bewegung des Schwenkarmes nach oben unterstützt.

Einstellen der Arbeitsposition:

Entriegelungstaste drücken und Schwenkarm bewegen. Bewegung mit einer Hand unterstützen. Schwenkarm bis zum Einrasten auf die gewünschte Position bewegen.

Position	Antrieb	MUM52..	MUM 54/55/ 56..
1	7 ↑		1-4 1-7
			1-4 1-7
			1-2 1-3
2	7	*	- -
3	6 ↓		2-4 3-7
			2-3 3-5

Position	Antrieb		MUM52..	MUM 54/55/ 56..
4	9	↓	3-4	5-7
	7	←	3-4	5-7

• Einsetzen / Abnehmen von Schlag-, Rührbesen und Knethaken; Zugeben großer Verarbeitungsmengen.

Bedienen

Verletzungsgefahr!

Netzstecker erst einstecken, wenn alle Vorbereitungen zum Arbeiten mit dem Gerät abgeschlossen sind.

Achtung!

Gerät nur mit Zubehör / Werkzeug in Arbeitsstellung betreiben. Gerät nicht leer betreiben. Gerät und Zubehörteile keinen Hitzequellen aussetzen. Teile sind nicht mikrowellengeeignet.

Gerät und Zubehör vor dem ersten Gebrauch gründlich reinigen, siehe "Reinigen und Pflegen".

Wichtiger Hinweis

In dieser Gebrauchsanleitung empfohlene Richtwerte für die Arbeitsgeschwindigkeit beziehen sich auf die Geräte mit 7-stufigem Drehschalter. Für Geräte mit 4-stufigem Drehschalter finden Sie die Werte in Klammern jeweils dahinter. In dieser Gebrauchsanleitung befindet sich ein Aufkleber mit Richtwerten für die Arbeitsgeschwindigkeit des Gerätes bei Verwendung der Werkzeuge bzw. des Zubehörs. Wir empfehlen, diesen Aufkleber am Gerät anzubringen (Bild C).

Vorbereiten

• Grundgerät auf glatten und sauberen Untergrund stellen. ■ Kabel herausziehen (Bild D). MUM52./MUM54..

Kabelstaufach:

Kabel auf die gewünschte Länge herausziehen.

MUM55./MUM56..

Kabelaufrollautomatik:

Kabel in einem Zug bis zur gewünschten Länge

(max. 100 cm) herausziehen

und langsam loslassen; das Kabel ist arretiert.

Kabel-Arbeitslänge vermindern: Leicht am Kabel ziehen und bis zur gewünschten

Länge aufrollen lassen. Dann erneut am Kabel ziehen und langsam loslassen; das Kabel ist arretiert.

Achtung!

Kabel beim Einschieben nicht verdrehen. Bei Geräten mit Kabelaufroll-Automatik Kabel nicht von Hand einschieben. Wenn sich das Kabel verklemmt, Kabel ganz herausziehen und dann aufrollen lassen.

Netzstecker einstecken.

Schüssel und Werkzeuge

Verletzungsgefahr durch rotierende Werkzeuge!

Während des Betriebes nie in die Schüssel greifen. Nur mit aufgesetztem Deckel (12) arbeiten!

Werkzeug nur bei Stillstand des Antriebes wechseln – nach dem Ausschalten läuft der Antrieb kurze Zeit nach und bleibt in der

Werkzeugwechselposition stehen.

Schwenkarm erst nach Stillstand des Werkzeugs bewegen.

Nicht genutzte Antriebe stets mit den Antriebsschutzdeckeln abdecken.

Achtung!

Schüssel nur für Arbeiten mit diesem Gerät verwenden.

Rührbesen (13)

zum Rühren von Teigen, z.B. Rührteig

Schlagbesen (14)

zum Schlagen von Eischnee, Sahne und zum Schlagen von leichten Teigen, z. B. Biskuitteig

Knethaken (15)

zum Kneten von schweren Teigen und zum Unterheben von Zutaten, die nicht zerkleinert werden sollen (z. B. Rosinen, Schokoladenplättchen)

Arbeiten mit der Schüssel und den Werkzeugen

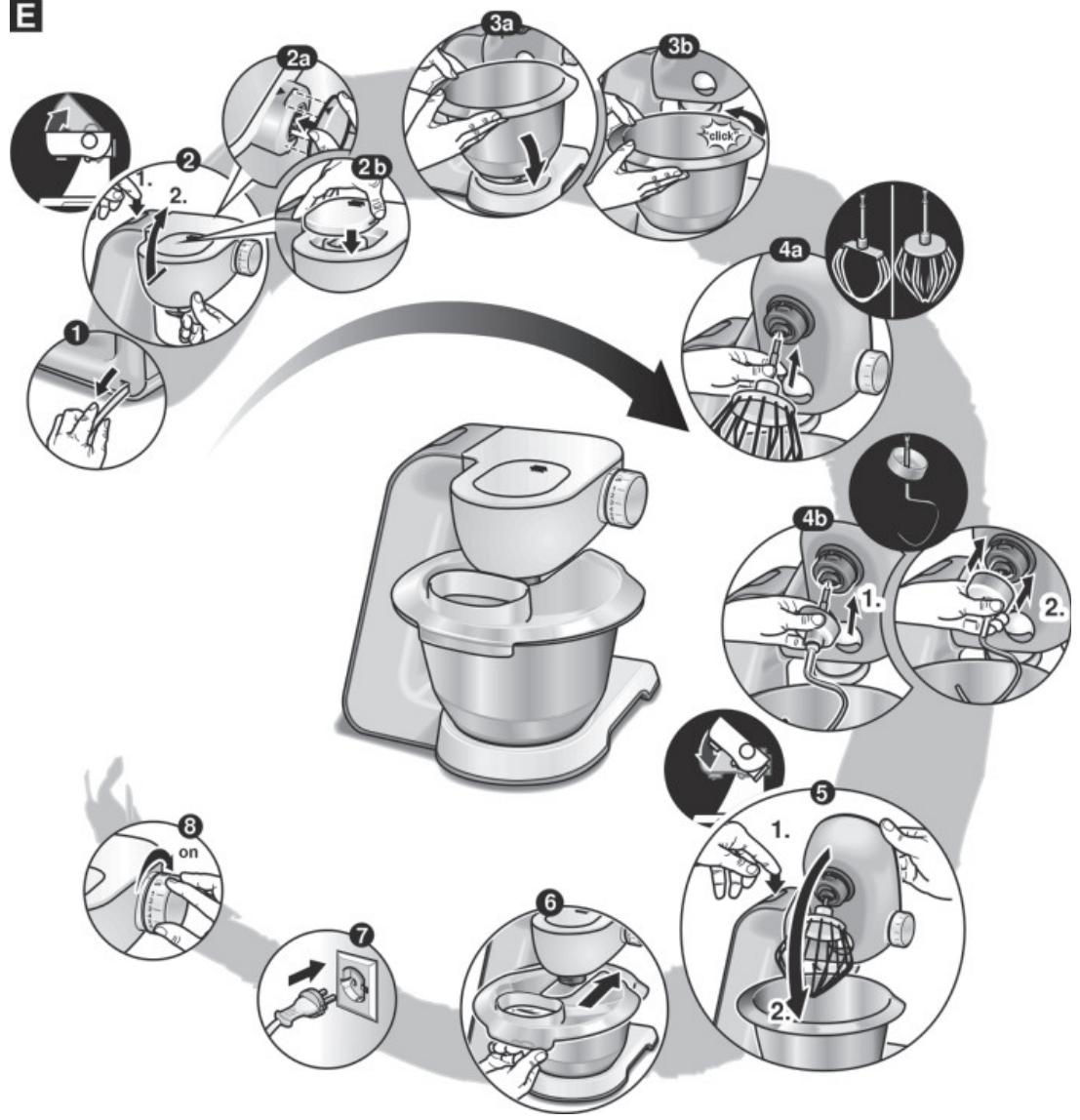

Bild E:

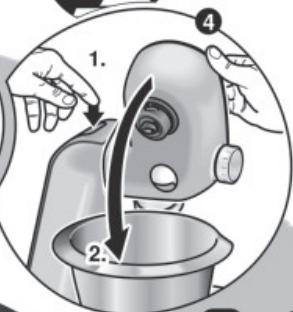

Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. Schüssel einsetzen:

Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeigersinn bis zum Einrasten drehen.

Je nach Verarbeitungsaufgabe Rührbesen, Schlagbesen oder Knethaken bis zum Einrasten in den Antrieb einstecken.

Hinweis:

Beim Knethaken Teigabweiser drehen, bis der Knethaken einrasten kann (Bild E-4b).

Die zu verarbeitenden Zutaten in die Schüssel einfüllen. Entriegelungstaste drücken und Schwenkarm in Position 1 bringen. Deckel aufsetzen. Drehschalter auf gewünschte Stufe stellen.

Unsere Empfehlung:

Rührbesen:

zuerst einrühren bei Stufe 1 (1), dann Stufe 7 (4) wählen

- Schlagbesen:

Stufe 7 (4), unterrühren auf Stufe 1 (1)

- Knethaken:

Zuerst einrühren bei Stufe 1 (1), kneten bei Stufe 3 (2).

Zutaten nachfüllen.

Gerät am Drehschalter ausschalten. Zutaten durch die Nachfüllöffnung im Deckel nachfüllen.

oder

Deckel abnehmen. Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. Zutaten einfüllen.

Nach der Arbeit

Gerät am Drehschalter ausschalten. Netzstecker ziehen. Deckel abnehmen. Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. Werkzeug aus dem Antrieb nehmen. Schüssel entnehmen. Alle Teile reinigen, siehe „Reinigen und Pflegen“.

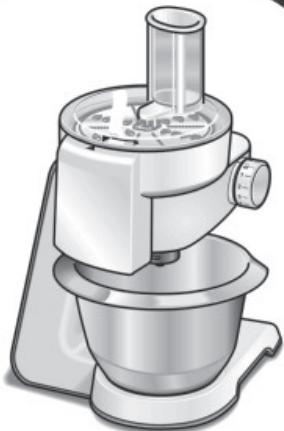

Durchlaufschnitzler

Verletzungsgefahr!

Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen.

Zerkleinerungsscheiben nur am Rand anfassen!

Durchlaufschnitzler nur bei Stillstand des Antriebes und bei gezogenem Netzstecker aufsetzen / abnehmen.

Nicht in den Einfüllschacht greifen.

Achtung!

Durchlaufschnitzler nur in komplett zusammengesetztem Zustand verwenden. Durchlaufschnitzler nie am Grundgerät zusammenbauen. Durchlaufschnitzler nur in der aufgeführten Betriebsposition betreiben.

Schutz vor Überlastung Bild F:

Um bei einer Überlastung des Durchlaufschnitzlers größere Schäden an dem Gerät zu verhindern, verfügt die Antriebswelle des Durchlaufschnitzlers über eine Einkerbung (Sollbruchstelle). Bei Überlastung bricht die Antriebswelle an dieser Stelle. Ein neuer Scheibenträger mit Antriebswelle ist beim Kundendienst erhältlich.

Wende-Schneidscheibe - dick / dünn

zum Schneiden von Obst und Gemüse. Verarbeitung auf Stufe 5 (3).

Bezeichnung auf der Wende-Schneidscheibe:

1" für die dicke Schneidseite, 3" für die dünne Schneidseite

Achtung!

Die Wende-Schneidscheibe ist nicht geeignet zum Schneiden von Hartkäse, Brot, Brötchen und Schokolade. Gekochte, festkochende Kartoffeln nur kalt schneiden.

Wende-Raspelscheibe - grob / fein

zum Raspeln von Gemüse, Obst und Käse, außer Hartkäse (z. B. Parmesan).

Verarbeitung auf Stufe 3 (2) oder 4 (3).

Bezeichnung auf der Wende-Raspelscheibe: "2" für die grobe Raspelseite, "4" für die feine Raspelseite

Achtung!

Die Wende-Raspelscheibe ist nicht geeignet zum Raspeln von Nüssen. Weichkäse nur mit der groben Seite auf Stufe 7 (4) raspeln.

Reibscheibe - mittelfein

zum Reiben von rohen Kartoffeln, Hartkäse (z. B. Parmesan), gekühlter Schokolade und Nüssen.

Verarbeitung auf Stufe 7 (4).

Achtung!

Die Reibscheibe ist nicht geeignet zum Reiben von Weich- und Schnittkäse.

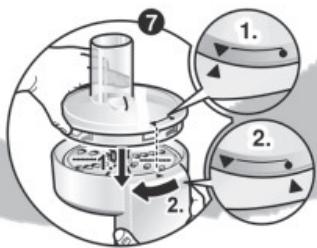

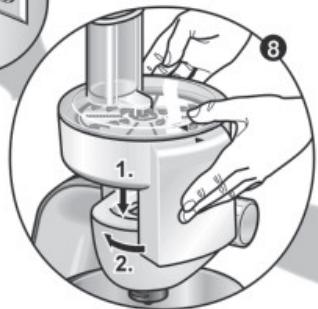

Arbeiten mit dem Durchlaufschnitzler (Bild G):

Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. Schüssel einsetzen: Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeigersinn bis zum Einrasten drehen. Entriegelungstaste drücken und Schwenkarm in Position 3 bringen.

Antriebsschutzdeckel vom Antrieb des Durchlaufschnitzlers abnehmen (Bild G-5a). - Scheibenträger am unteren Ende festhalten, dabei müssen die beiden Spitzen nach oben zeigen. Gewünschte Schneid- oder Raspelscheibe vorsichtig auf die Spitzen des Scheibenträgers auflegen (Bild 6a). Bei Wende-Scheiben darauf achten, dass die gewünschte Seite nach oben zeigt. Scheibenträger am oberen Ende ergreifen und in das Gehäuse einsetzen (Bild G-6b). Deckel aufsetzen (Markierung beachten) und im Uhrzeigersinn bis zum Anschlag drehen. Durchlaufschnitzler wie in Bild 8-8 gezeigt auf den Antrieb setzen und im Uhrzeigersinn bis zum Anschlag drehen. Drehschalter auf empfohlene Stufe stellen. Zu verarbeitende Lebensmittel in den Einfüllschacht geben und mit dem Stopfer nachschieben.

Achtung!

Einen Rückstau des Schneidgutes in der Auslassöffnung vermeiden.

Tipp: Für gleichmäßige Schneidergebnisse dünnes Schnittgut bündelweise verarbeiten.

Hinweis: Sollten zu verarbeitende Lebensmittel im Durchlaufschnitzler festklemmen, Küchenmaschine ausschalten, Netzstecker ziehen, Stillstand des Antriebes abwarten, Deckel des Durchlaufschnitzlers abnehmen und Einfüllschacht entleeren.

Nach der Arbeit

Gerät am Drehschalter ausschalten. Durchlaufschnitzler gegen den Uhrzeigersinn drehen und abnehmen. Deckel gegen den Uhrzeigersinn drehen und abnehmen. Scheibenträger mit Scheibe entnehmen. Dazu mit dem Finger von unten gegen die Antriebswelle drücken (Bild H). Teile reinigen.

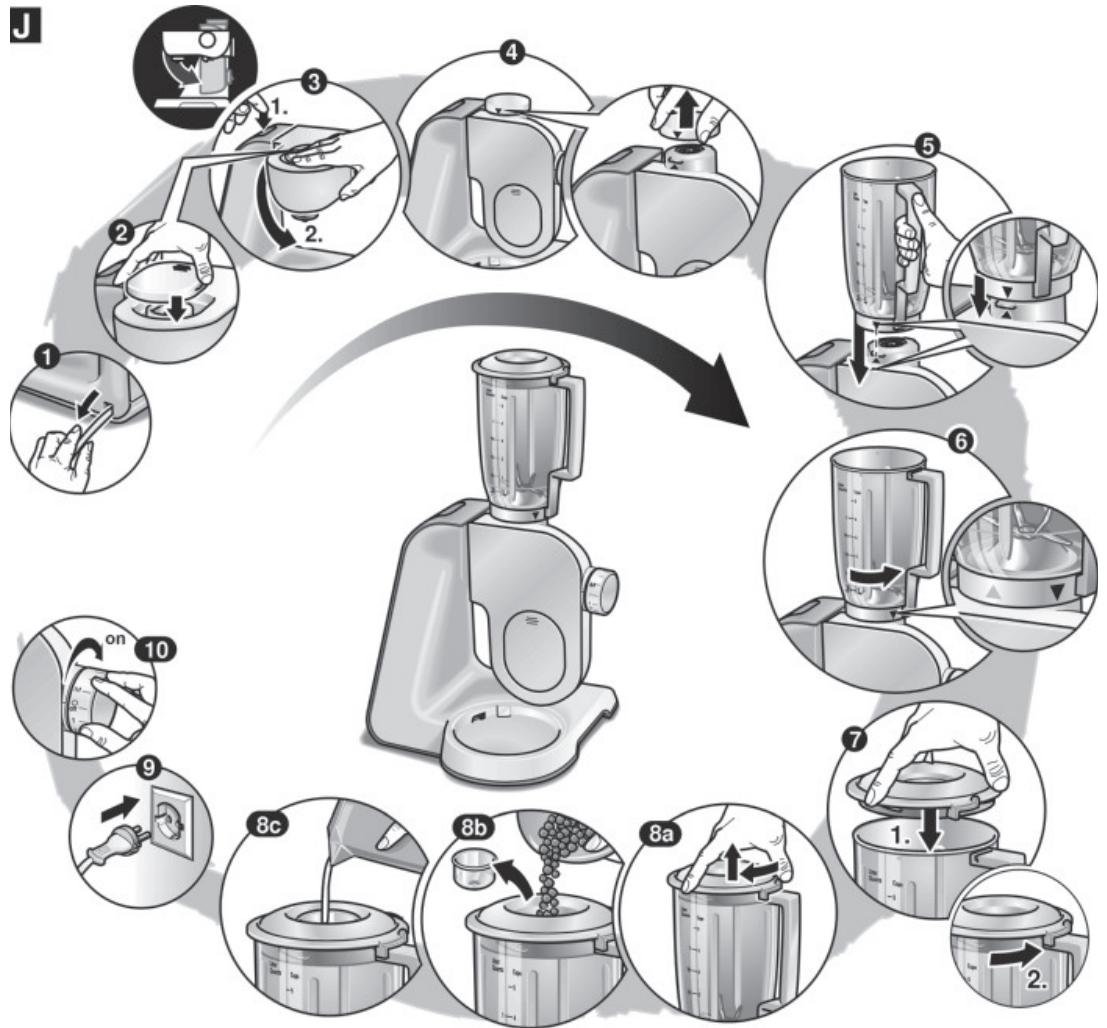

Mixer

Verletzungsgefahr durch scharfe Messer / rotierenden Antrieb!

Nie in den aufgesetzten Mixer greifen! Mixer nur bei Stillstand des Antriebes abnehmen / aufsetzen! Den Mixer nur im zusammengesetzten Zustand und mit aufgesetztem Deckel betreiben.

Verbrühungsgefahr!

Beim Verarbeiten von freiem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter freie oder schäumende Flüssigkeit einfüllen.

Achtung!

Mixer kann beschädigt werden. Keine tiefgefrorenen Zutaten (ausgenommen Eiswürfel) verarbeiten. Mixer nicht leer betreiben.

Arbeiten mit dem Mixer Bild J:

Entriegelungsknopf drücken und Schwenkarm in Position 4 bringen. - Mixerantriebsschutzdeckel abnehmen. - Mixbecher aufsetzen (Markierung am Griff auf Markierung am Grundgerät) und gegen den Uhrzeigersinn bis zum Anschlag drehen. Zutaten einfüllen. Maximalmenge flüssig = 1,25 Liter; Maximalmenge schäumende oder freie Flüssigkeiten = 0,5 Liter; optimale Verarbeitungsmenge, fest = 50 bis 100 Gramm; Deckel aufsetzen und gegen den Uhrzeigersinn bis zum Anschlag in den Mixergriff drehen. Der Deckel muss eingerastet sein. Drehschalter auf gewünschte Stufe stellen.

Zutaten nachfüllen

Bild 1-8:

Gerät am Drehschalter ausschalten. Deckel abnehmen und Zutaten einfüllen oder Trichter herausnehmen und feste Zutaten nach und nach in Nachfüllöffnung einfüllen oder flüssige Zutaten durch den Trichter einfüllen.

Nach der Arbeit

Gerät am Drehschalter ausschalten. Mixer im Uhrzeigersinn drehen und abnehmen.

Tipp: Mixer am besten sofort nach Gebrauch reinigen.

Reinigen und Pflege

Die verwendeten Zubehörteile müssen nach jedem Gebrauch gründlich gereinigt werden.

Achtung!

Keine scheuernden Reinigungsmittel verwenden. Oberflächen können beschädigt werden.

Grundgerät reinigen

Stromschlaggefahr!

Grundgerät niemals in Wasser tauchen und unter fließendes Wasser halten. Keinen Dampfreiniger verwenden.

Netzstecker ziehen. - Grundgerät und Antriebschutzdeckel feucht abwischen. Bei Bedarf etwas Spülmittel benutzen. Gerät anschließend trockenreiben.

Schüssel und Werkzeug reinigen

Schüssel und Werkzeuge sind spülmaschinenfest. Kunststoffe in der Spülmaschine nicht einklemmen, da bleibende Verformungen während des Spülvorgangs möglich sind!

Durchlaufschnittler reinigen

Verletzungsgefahr durch scharfe Messer!

Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen. Zum Reinigen eine Bürste benutzen.

Alle Teile des Durchlaufschnitzlers sind spülmaschinenfest.

Tipp: Zum Entfernen von rotem Belag nach der Verarbeitung von z. B. Karotten etwas Speiseöl auf ein Tuch geben und den Durchlaufschnittler (nicht die Zerkleinerungsscheiben) damit abreiben. Durchlaufschnittler dann spülen.

Mixer reinigen

Verletzungsgefahr durch scharfe Messer!

Mixermesser nicht mit bloßen Händen berühren.

Mixerbecher, Deckel und Trichter sind spülmaschinenfest.

Tipp: Nach der Verarbeitung von Flüssigkeiten reicht es oft, den Mixer zu reinigen, ohne ihn vom Gerät abzunehmen. Dazu etwas Wasser mit Spülmittel in den aufgesetzten Mixer geben. Für wenige Sekunden den Mixer einschalten (Stufe M). Spülwasser ausschütten und Mixer mit klarem Wasser ausspülen.

Wichtiger Hinweis

Zubehörtasche bei Bedarf reinigen. Pflegehinweise in der Tasche beachten.

Aufbewahrung

Verletzungsgefahr!

Bei Nichtbenutzung des Gerätes den Netzstecker ziehen.

Bild K:

■ Werkzeuge und Zerkleinerungsscheiben in der Zubehörtasche verstauen. Zubehörtasche in der Schüssel aufbewahren. Zur Aufbewahrung in der Originalverpackung siehe Bild.

Hilfe bei Störungen

Verletzungsgefahr!

Vor Behebung einer Störung den Netzstecker ziehen.

Wichtiger Hinweis für MUM54./MUM55/. MUM56..

Ein Fehler in der Bedienung des Gerätes, ein Auslösen der elektronischen Sicherungen bzw. ein Gerätedefekt wird durch Blinken der Betriebsanzeige angezeigt.

Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein.

Versuchen Sie als Erstes, das aufgetretene Problem anhand der folgenden Hinweise zu beseitigen.

Störung

Gerät läuft nicht an.

Abhilfe

Stromversorgung überprüfen. Netzstecker überprüfen. Schwenkarm kontrollieren. Richtige Position? Eingerastet? - Mixer bzw. Schüssel bis zum Anschlag festdrehen. - Mixerdeckel aufsetzen und bis zum Anschlag festdrehen. Antriebsschutzdeckel an nicht genutzten Antrieben anbringen. Die Wiedereinschalt sicherung ist aktiv. Gerät auf 0/off stellen und dann zurück auf gewünschte Stufe stellen.

Störung

Gerät schaltet während der Benutzung ab. Die Überlastsicherung ist aktiviert. Es wurden zu viele Lebensmittel gleichzeitig verarbeitet.

Abhilfe

Gerät abschalten. Verarbeitungsmenge reduzieren. Zulässige Höchstmengen (siehe „Anwendungsbeispiele") nicht überschreiten!

Störung

Bei laufendem Antrieb wurde versehentlich die Entriegelungstaste betätigt. Der Schwenkarm bewegt sich nach oben. Der Antrieb schaltet ab, bleibt aber nicht in der Werkzeugwechselposition stehen.

Abhilfe

Drehschalter auf 0/off stellen. Schwenkarm in Position 1 bringen. Gerät einschalten (Stufe 1). Gerät wieder ausschalten.

Werkzeug bleibt in Werkzeugwechselposition stehen.

Störung

Mixer beginnt nicht zu arbeiten oder bleibt während der Benutzung stehen, der Antrieb „brummt“. Das Messer ist blockiert.

Abhilfe

Gerät abschalten und Netzstecker ziehen. Mixer abnehmen und das Hindernis entfernen. Mixer wieder aufsetzen. Gerät einschalten.

Wichtiger Hinweis

Sollte sich die Störung so nicht beseitigen lassen, wenden Sie sich bitte an den Kundendienst.

Anwendungsbeispiele

Schlagsahne

100-600 g

• Sahne 1 1/2 bis 4 Minuten auf Stufe 7 (4) - je nach Menge und Eigenschaften der Sahne, mit dem Schlagbesen verarbeiten.

Eiweiß

1 bis 8 Eiweiß. Eiweiß 4 bis 6 Minuten auf Stufe 7 (4) mit dem Schlagbesen verarbeiten.

Biskuitteig

Grundrezept

2 Eier

2-3 EL heißes Wasser

100 g Zucker

1 Päckchen Vanillezucker

70 g Mehl

70 g Stärkemehl

evtl. Backpulver

Zutaten (außer Mehl und Stärkemehl) ca. 4-6 Minuten auf Stufe 7 (4) mit dem Schlagbesen schaumig schlagen. Drehschalter auf Stufe 1 (1) stellen und das gesiebte Mehl und Stärkemehl in ca. 1/2 bis 1 Minute löffelweise untermischen.

Höchstmenge: 2 × Grundrezept

Rührteig

Grundrezept

3-4 Eier

200-250 g Zucker

1 Prise Salz

1 Päckchen Vanillezucker

oder Schale von 1/2 Zitrone

200-250 g Butter oder Margarine

(Raumtemperatur)

500 g Mehl

Alle Zutaten ca. 1/2 Minute auf Stufe 1 (1), dann ca. 3-4 Minuten auf Stufe 7 (4) mit dem Rührbesen verrühren.

Höchstmenge: 1,5 x Grundrezept

Mürbeteig

Grundrezept

125 g Butter

(Raumtemperatur)

100-125 g Zucker

1 Ei

1 Prise Salz

etwas Zitronenschale oder Vanillezucker

250 g Mehl

Evtl. Backpulver

Alle Zutaten ca. 1/2 Minute auf Stufe 1 (1), dann ca. 2-3 Minuten auf Stufe 6 (3) mit dem Rührbesen verarbeiten.

Ab 500 g Mehl:

Zutaten mit dem Knethaken ca. 1/2 Minute auf Stufe 1 (1), dann ca. 3-4 Minuten auf Stufe 3 (2) kneten.

Höchstmenge: 2 x Grundrezept

Hefeteig

Grundrezept

500 g Mehl

1 Ei

80 g Fett (Raumtemperatur)

80 g Zucker

200-250 ml lauwarme Milch

25 g frische Hefe oder 1 Päckchen

Trockenhefe

Schale von 1/2 Zitrone

1 Prise Salz

Alle Zutaten ca. 1/2 Minute auf Stufe 1, dann ca. 3-6 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten.

Höchstmenge: 1,5 x Grundrezept

Nudelteig

Grundrezept

300 g Mehl

3 Eier

nach Bedarf 1-2 EL (10-20 g) kaltes Wasser

Alle Zutaten ca. 3 bis 5 Minuten auf Stufe 3 (2) zu einem Teig verarbeiten.

Höchstmenge: 1,5 x Grundrezept

Brotteig

Grundrezept

750 g Mehl

2 Päckchen Trockenhefe

2 TL Salz

450-500 ml warmes Wasser

Alle Zutaten ca. 1/2 Minute auf Stufe 1, dann ca. 4-5 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten.

Mayonnaise

2 Eier

2 TL Senf

14I O

2 EL Zitronensaft oder Essig

1 Prise Salz

1 Prise Zucker

Zutaten müssen gleiche Temperatur haben.

Zutaten (außer Öl) einige Sekunden auf Stufe 3 (2) oder 4 (3) im Mixer verarbeiten.

Mixer auf Stufe 7 (4) schalten und das Öl langsam durch den Trichter gießen und so lange weiter mischen, bis die Mayonnaise emulgiert.

Mayonnaise bald verbrauchen, nicht aufbewahren.

Entsorgung

Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege informieren Sie sich beim Fachhändler.

Garantiebedingungen

Für diese Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Änderungen vorbehalten.

Sonderzubehör

	MUZ5ZP1 Zitrusperse	Zum Auspressen von Orangen, Zitronen und Grapefruit.
	MUZ5CC1 Würfelschneider	Zum Schneiden von Obst und Gemüse in gleichmäßig große Würfel
	MUZ5FW1 Fleischwolf	Zum Zerkleinern von frischem Fleisch für Tartar oder Hackbraten.
	MUZ45LS1 Lochscheiben-satz fein (3 mm), grob (6 mm)	Für den Fleischwolf MUZ5FW1. Fein für Pasteten und Aufstriche, groβ für Bratwürste und Speck.
	MUZ45SV1 Spritzgebäck- vorsatz	Für den Fleischwolf MUZ5FW1. Mit Metallschablone für 4 verschiedene Gebäckformen.
	MUZ45RV1 Reibevorsatz	Für den Fleischwolf MUZ5FW1. Zum Reiben von Nüssen, Mandeln, Schokolade und getrockneten Bröchen.
	MUZ45FV1 Fruchtpressen- vorsatz	Für den Fleischwolf MUZ5FW1. Zum Pressen von Beerenobst außer Himbeeren, Tomaten und Hagebutten zu Mus. Gleichzeitig werden z. B. Johannisbeeren automatisch entsielt und entkernt.
	MUZ45PS1 Pommes frites-Scheibe	Für den Durchlaufschnittler MUZ5DS1. Zum Schneiden roher Kartoffeln für Pommes frites.
	MUZ45AG1 Asiagemüse- Scheibe	Für den Durchlaufschnittler MUZ5DS1. Schneidet Obst und Gemüse in feine Streifen für asiatische Gemüsegerichte.
	MUZ45RS1 Reibscheibe grob	Für den Durchlaufschnittler MUZ5DS1. Zum Reiben roher Kartoffeln z. B. für Reibekuchen oder Käufer.
	MUZ45KP1 Kartoffelpuffer-Scheibe	Für den Durchlaufschnittler MUZ5DS1. Zum Reiben roher Kartoffeln für Rösti und Kartoffel-puffer, zum Schneiden von Obst und Gemüse in dicke Scheiben.
	MUZ5ER2 Edelstahl- Ruhrschüssel	In der Schüssel konnen bis zu 750 g Mehl plus Zutaten verarbeitet werden.
	MUZ5KR1 Kunststoff- Ruhrschüssel	In der Schüssel konnen bis zu 750 g Mehl plus Zutaten verarbeitet werden.
	MUZ5MX1 Mixer-Aufsatz Kunststoff	Zum Mixen von Geträumen, zum Pürieren von Obst und Gemüse, zur Zubereitung von Mayonnaise, zum Zerkleinern von Obst und Nüssen, zum Crunchen von Eiswürfeln.
	MUZ5MM1 Multimixer	Zum Hacken von Kräutern, Gemüse, Äpfeln und Fleisch, zum Raspln von Karotten, Rettich und Käse, zum Reiben von Nüssen und gekühfter Schokolade.

Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel oder den Kundendienst erworben werden.

Bestimmungsgemäße Verwendung

Schutz gegen Überlastung

Abb.

9 Mixeranschluss (Sonderzubehör*)

Arbeitsposition einstellen:

Mixer verwenden Bild J:

B. 100

«Eas Armlift»

:

i

45.21 3

BSH Hausgeräte Service GmbH

Zentralwerkstatt für Hausgeräte

Trautskirchener Strasse 6-8

90431 Nürnberg

Online-Auftragsstatus, Filterbeutel

Konfigurator und weitere

Infos unter:

www.bosch-home.com

Reparaturservice, Ersatzteile &

Zubehör, Produkt-Informationen:

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr erreichbar.

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstraße 2a

1100 Wien

Online Reparaturannahme,

Ersatzteile und Zubehör und weitere

weitere Infos unter:

www.bosch-home.at

Reparaturservice, Ersatzteile & Zubehör,

Produktinformationen

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr für

Sie erreichbar.

AU Australia

BSH Home Appliances Pty. Ltd.

Werkskundendienst für Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

mailto:ch-info.hausgeraete@

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.bosch-home.com

Zypern, Kuppo

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

Tschechische Republik

Ersatzteile: [e-mail]

www.bosch-home.com/lu

Lettland

SIA "General Serviss"

Bulli iela 70c

1067 Riga

Tel.: [phone]

mailto:[e-mail]

www.serviscentrs.lv

Elkor Serviss

Brivibas gatte 201

1039 Riga

Tel.: [phone]; -36

Fax: [phone]

mailto:[e-mail]

www.elnkorserviss.lv

Sia Elektronika-Serviss

Tadaiku iela 4

1004 Riga

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.elektronika.lv

MD Moldova

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für diese Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen zu einzelnen Hausgeräten:

Tel.: [phone] oder unter [e-mail]

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2-6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z. B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Beratung und Reparaturauftrag bei Störungen

DE 091170440040

AT 0810550511

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY
