BEDIENUNGSANLEITUNG PACW9HP WHIRLPOOL

Lesen Sie alle Anweisungen aufmerksam durch, bevor Sie das Gerät in Betriebnehmen. Halten Sie sich beim Gebrauch des Gerätes strikt an die vorliegenden Anweisungen zur Vermeidung von Brand-, Stromschlag- und Verletzungsgefahren.

Bewahren Sie die Gebrauchsanweisungen sorgfältig auf. Übergeben Sie die Gebrauchsanweisungen bei einem Weiterverkauf des Gerätes dem neuen Besitzer.

These Gebrauchsanweisung ist ebenfalls auf der Website www.whirlpool.eu zum Download verfügbar.

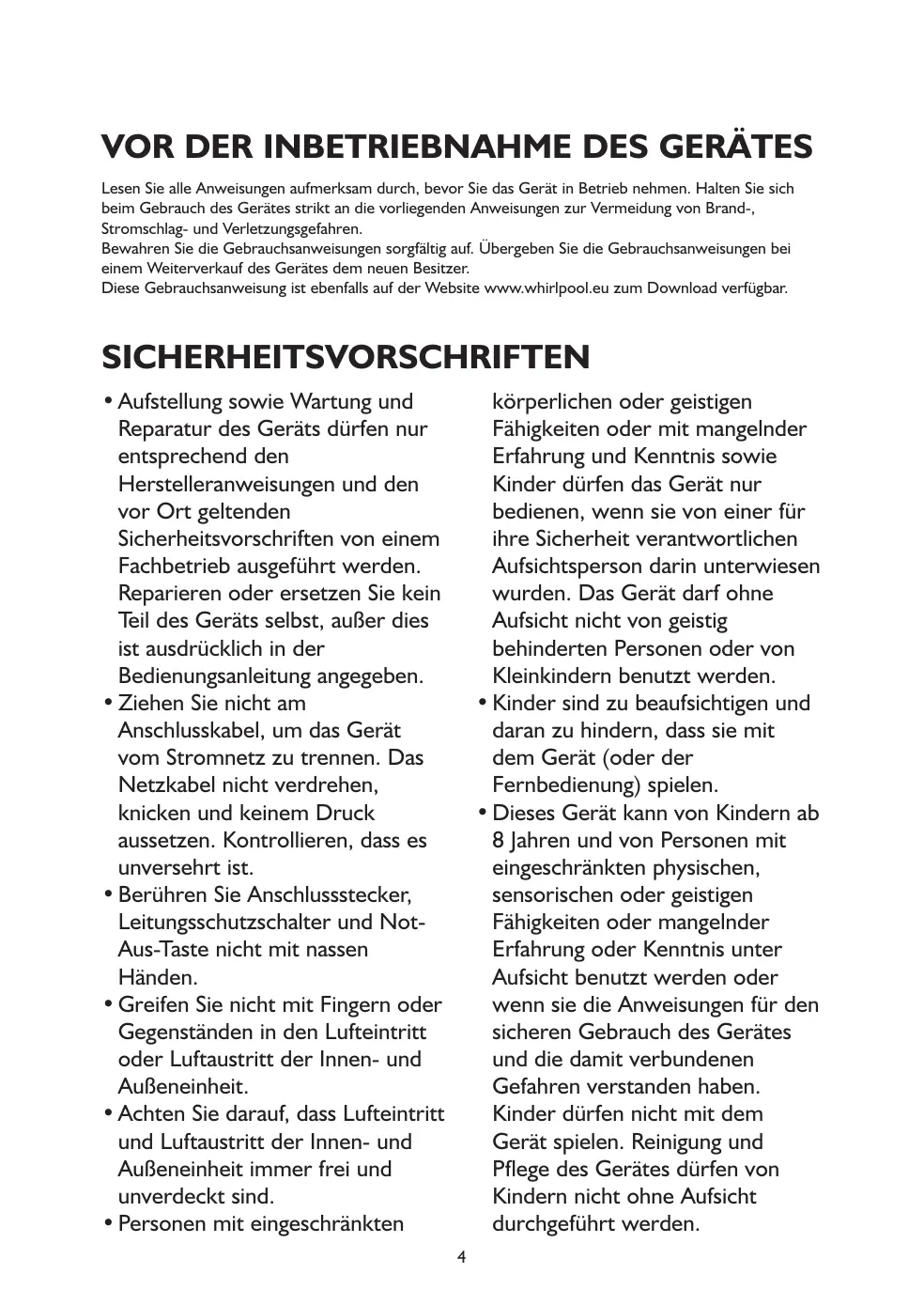

SICHERHEITSVORSCHRIFTEN

• Aufstellung sowie Wartung und Reparatur des Geräts)dürfen nur entsprechend den Herstelleranweisungen und den vor Ort geltenden Sicherheitsvorschriften von einem Fachbetrieb ausgeführct werden. Reparieren oder ersetzen Sie kein Teil des Geräts selbst, außer dies ist ausdrucklich in der Bedienungsanleitung angegeben.
• Ziehen Sie nicht am Anschlusskabel, um das Gerät vom Stromnetz zu trennen. Das Netzkabel nicht verdrehen, knicken und keinem Druck aussetzen. Kontrollieren, dass es universehrt ist.
• Berühren Sie Anschlussstecker, Leitungsschutzschalter und Not-Aus-Taste nicht mit nassen Händen.
• Greifen Sie nicht mit Fingern oder Gegenständen in den Luftintritt oder Luftausstritt der Innen- und AuBeneinheit.
• Achten Sie daraufuf, dass Luft eintritt und Luftaustritt der Innen- und AuBeneinheit immer frei und unverdeckt sind.
• Personen mit eingeschränkten

körperlichen oder geistigen
Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis sowie Kinder)dürfen das Gerät nur bedieren, wenn sie von einer für ihre Sicherheit verantwortlichen Aufsichtspersonarin unterwiesen wurden. Das Gerätarfohne Aufsicht nicht von geistig behinderten Personen oder von Kleinkindern benutzt werden.

• Kinder sind zu beaufsichtigen und daran zu hindern, dass sie mit dem Gerät (oder der Fernbedienung) playen.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnis unter Aufsicht benutzt werden oder wenn sie die Anweisungen für den sicheren Gebrauch des Gerätes und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Pflege des Gerätes dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.

SICHERHEITSHINWEISE ZUM KLIMAGERÄT

Halten Sie die folgenden Anweisungen strikt ein:

• Bei einer lang anhaltenden, direkten Einwirkung kalter Luft auf den menschlichen Körper besteht eine erhebliche Gesundheitsgefahr. Es wird empfohlen, die Lüfterklappen so einzustellen, dass ein direkter Kaltluftstrom vermieden und der Luftstrom im Raum reflektiert wird.
• Schalten Sie das Gerät bei einer Störung zuerst mit der EIN/AUS-Taste der Fernbedienung aus undziehen Sie dann den Netzstecker.
• Schalten Sie das Klimagerät immer erst mit der Fernbedienung aus. Schalten Sie dazu nicht den Leitungsschutzschalter aus und

ziehen Sie nicht den Stecker aus der Steckdose.

• Schalten Sie das Gerät nicht zu halten nacheinander ein und wieder aus, es kann dadurch beschädigt werden.
• Stellen Sie keine Gegenstände auf die AuBeneinheit.
• Trennen Sie das Klimagerät voreinem längeren Nichtgebrauch und bei Gewitter vom Stromnetz.
• Dieses Gerät enthalt als Kältemittel ein fluoriertes Treibhausgas, das unter das Kyoto Protokoll fällt; es zirkuliert in einer hermetisch abgedachteten Anlage. Kältemittel: R410a besitzt einen Temperaturanstiegsfaktor (GWP) von 2087,5.

HINWEISE ZUM UMWELTSCHUTZ

• Dieses Gerät ist aus recyclbaren oder niederverwendbaren Materialien hergestellt. Es muss gemäß den örtlichen Vorschriften entsorgt werden. Vor dem Verschroten das Gerät durch Abschneiden des Netzkabels unbrauchbar machen.
• Ausfuhrliche Auskünfte zur Handhabung und Entsorgung des Geräts erhalten Sie bei ihrer für die Mülltrennung zuständigen Wertgut-Sammelstelle sowie beim Verkauf der Geräts.

ENTSORGEN DES

VERPACKUNGSMATERIALS

Die Verpackung ist zu 100% wieder verwertbar und ist mit dem Recycling-Symbol gekennzeichnet. Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es entsprechend den ortlichen Vorschriften zur Abfallbeseitigung.

VERSCHROTTEN DES GERÄTES

• Dieses Gerät ist gemäß der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
• Sie leisten einen positiven Beitrag zum Umwelt- und Gesundheitsschutz, wenn Sie these Gerät vorschriftsmaßig entsorgen.
• Das Symbol auf dem Produkt oder den beiliegenden Produktunterlagen weist daraufhin, dass diesen Gerät nicht als normaler Hausmüll behandelt werden har. Es muss an einer örtlichen Sammelstelle für Altgeräte abgegeben werden, wo Elektro- und Elektronikgeräte gelagert und recyctel werden.

INBETRIEBNAHME IHRES LOKALEN KLIMAGERÄTS

In thisem Abschnitt werden die richtigen Schritte zur Inbetriebnahme Ihr's lokalen Klimagerats erlautert.

WICHTIG:

• Das Display des Klimagerätes zeigt die Solltemperatur an.
• Nur im Standby-Modus zeigt das Display die Raumtemperatur an
• Wenn Sie während des Betriebs des Klimagerats den Modus ändern, wird der Kompressor für 3 bis 5 Minuten abgeschaltet und startet danach erneut.

Wird während dieser Zeit eine Taste gedrückt, wird der Neustart für weitere 3 bis 5 Minuten verzögert.

• Im Modus Cooling (Kühlen) oder Dry (Luftentfeuchtung) werden der Kompressor und der Ventilator des Verflüssigers abgeschelt, wenn die Raumtemperatur den eingestallen Wert erreicht.

HINWEIS: Im Falle eines Stromausfalls lauft Ihr Klimagerät bei Wiederaufnahme der Stromversorgung mit den eingestillten Werten wieder an.

I. Wahlen Sie den Modus. Siehe "Mode".
2. Wahlen Sie die Ventilatordrehzahl. Siehe "Fan Speed".
3. Stellen Sie die Temperatur ein. Siehe "Temperature".
4. Drücken Sie die EIN/AUS-Taste, um das Klimagerät zu starten.

POWER

HINWEIS: Wenn Sie das Klimagerät nach dem Anschluss an das Stromnetz zum ersten Mal einschalten, lauft es im Modus "6th Sense".

Danach startet es bei jedem Einschalten mit den Werten der letzten Einstellung. Der Modus "6th Sense" kann nur mit der Fernbedienung angewählt werden.

Nur wenn das Gerät bei UNWAHRSCHEINLICH HOHER LUFTFEUCHTIGKEIT betrieben wird, wird Wasser in dem Behälter in der Raumeinheit gesammelt. Wenn der Wasserbehälter voll ist, hält das Klimagerät an. Bei vollem Wasserbehälter hält das Klimagerät an. Die Anzeige "E5" auf dem Display weist daraufhin, den Wasserbehälter zu leeren.

AUFBEWAHRUNG UND TIPPS FÜR DEN GEBRAUCH DER FERNBEDIENUNG

Einlagen der Batterien

I Führn Sie einen Stift ein, drücken Sie leicht auf den Batteriedeckel und schieben Sieihn zum Abnehmer wie gezeigt in Pfeilrichtung.
2 Setzen Sie 2 Batterien AAA (1,5 V) in das Fach ein. Achten Sie auf die richtige Polung der Batteriepole “+” und “-”.
3 Das Batteriefach der Fernbedienung schlieben.

Entfernen der Batterien

Nehmen Sie die Batteriefach-Abdeckung in Pfeilrichtung ab.

Drücken Sie leicht mit den Fingern auf den Pluspol der Batterie undziehen Sie die Batterien dann aus dem Fach.Der Batterieaustausch darf nur von Erwachsenen vorgenommen werden, Kinder durren die Batterien nicht aus der Fernbedienung behnem (Verschluckungsgefahr).

Entsorgung der Batterien

Leisten Sie einen Beitrag zur Ressourcenschonung. Trennen Sie die Batterien vom Hausmüll und recyclen Sie diese über das kostenlose Batterie-Rückgabesystem an Ihrw Hohnort.

Vorsichtsmaßnahmen

• Achten Sie beim Batteriewechsel darauf, dass keine neuen Batterien zusammen mit alten Batterien oder mit Batterien eines anderen Typieingelegt werden. Das kann zu Störungen der Fernbedienung führen.
• Nehmen Sie die Batterien vor einer längeren Nichtbenutzung aus der Fernbedienung, um ein Auslaufen der Batterien in die Fernbedienung zuverhinden.
• Betätigten Sie die Fernbedienung immer innerhalb der wirksamen Reichweite. Halten Sie die Fernbedienung mindestens I Meter von einem Fernseher oder einem HiFi-Gerät entfernt.
• Funktioniert die Fernbedienung nach Einlagen der neuen Batterien nicht, diese entnehmer und nach etwa 30 Sekunden wieder einlagen.
• Besteht die StörungTOTzdem weiter, neue Batterien einsetzen.
• Richten Sie die Fernbedienung zur Bedienung des Geräts auf das Empfangsteil der Inneneinheit, damit eine gute Signalqualität gewährleistet ist.
• Bei der Signalübertragung mit der Fernbedienung blinkt das Symbol · Sekunde lang. Zur Empfangsbestätigung gibt das Gerä einen

Signalton ab.

• Mit der Fernbedienung konnen Sie das Klimagerät aus einem Abstand von bis zu 7 m bedienen.
• Nach einem Batteriewechsel schaltet die Fernbedienung standardmäßig in den Modus Heizen.

BESCHREIBUNG DER BETRIEBSARTEN

Betriebsarten:

I. Drücken Sie MODE so oft, bis das Symbol für die gewünschte Einstellung leuchtet.

MODE

1. Wahlen Sie Cooling (Kühlen), Dry (Luftentfeuchtung), Fan Only (Nur Lüfter) oder Heating (Heizen).

Cooling - kühlt den Raum. Drücken Sie FAN und wahlen Sie High, Mid oder Low. Drücken Sie die Plus- oder Minus-Taste, um die gewünschte Temperatur einzustellen.

COOL

• Dry - entfeuchtet die Raumluft. Das Klimagerät wählt die Temperatur automatisch aus. Der Lüfter lauft nur mit niedriger Drehzahl.

HINWEIS: Die Betriebsart DRY sollte nicht zum Kühlen des Raums verwendet werden.

DRY

Fan Only - nur der Lüfter lauft. Drücken Sie FAN und wahren Sie High, Mid oder Low.

FAN

• Heating - heizt den Raum. Drücken Sie FAN und wahlen Sie High, Mid oder Low. Drücken Sie die Plus- oder Minus-Taste, um die Temperatur einzustellen.

HINWEIS: In Klimageräten, die nur über die Funktion Cooling (Kühlen) verfügen, ist der Modus Heizen NICT verfügbar.

HEAT

Fan Speed (Lüfterdrehwahl)

I. Drücken Sie FAN, um die gewünschte Lüfterdrehzahl zu wahlen.

FAN

1. Wahlen Sie High, Mid oder Low.

High - für maximale Lüfterdrehzahl

HIGH

Mid - für mittlere Lüfterdrehzahl

MID

• Low - für niedrige Lüfterdrehzahl

LOW

Filter Reset

I. Wenn die Anzeige für den Filterauschaufleuchtet, entfern den Sie den Luftfilter, reinigen Sieihn und setzen Sieihn wieder ein. Siehe hierzu "Reinigen des Luftfilters".
2. Drücken Sie nach dem Austausch des Luftfilters die Taste FILTER RESET und halten die Taste los.

HINWEIS: Die Filter-Kontrolleuche leuchtet nach 360 Betriebsstunden des Lüfters auf. Sie leuchtet automatisch I80 Betriebsstunden oder bis Sie die Taste FILTER RESET drücken. Sie erlischt automatisch nach I80 Betriebsstunden.

Temperatur

• Mit der Plus-Taste erhöhen Sie die Temperatur. Drücken Sie die Plus-Tasteomal, um die Temperatur um 1^ zu erhöhen.

Drücken Sie die Nach-Unten-Taste, um die Temperatur zu verringn. Drücken Sie die Nach-Unten-Taste einmal, um die Temperatur um 1^ zu senken, oder drücken Sie die Taste zwei Mal, um die eingestellte Temperatur um 2^ zu verringn.

HINWEISE:

In den Betriebsarten "Cooling" (Kühlen) und "Heating" (Heizen) kann die Temperatur zwischen 18^ und 32^ eingestellt werden.

• Im Modus Fan Only kann die Temperatur nicht eingestellt werden.
• Im Modus Dry die PLUS-/MINUS-Taste drücken, um die eingestellte Temperatur um 2^ zuändern.

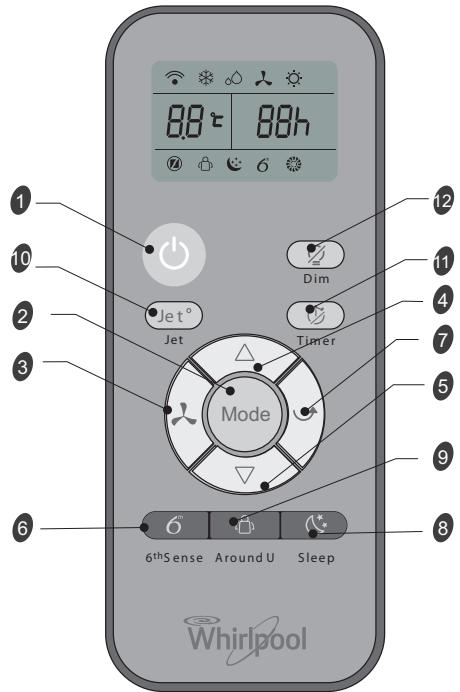

FUNKTIONEN DER FERNBEDIENUNG UND ANZEIGEN

I. EIN-/AUS-TASTE

Mit dieser Taste wird das Gerät ein- und ausgeschaltet.

2. TASTE MODE (Betriebsart)

Zur Auswahl der Betriebsart.

3. TASTE FAN (Lüfter)

Auswahl der Luftrendhzahl in der Reihenfolge Auto, hoch, mittel oder niedrig.

4-5. TASTE TEMPERATURE (Temperatur)

Dient zur Auswahr der Raumtemperatur. Dient zur Zeiteinstellung des Timer-Modus und zum Einstellen der Echtzeituhr.

Ein- oder Ausschalten der Betriebsart 6th Sense.

7. TASTE SWING (Schwenken)

Startet und stoppt die Schwenkbewegung der horizontalen Luftklappe und stellt die vertikale Luftverteilung ein.

8. TASTE SLEEP (Nachtbetrieb)

Ein- oder Ausschalten des Nachbetriebs.

9. TASTE "AROUND U" (Wohlfuhl-Funktion)

Aktiviert oder deaktiviert die Wohlfuhl-Funktion (.Around U".

10. TASTE JET

Schaltet den Modus Schnell-Kuhlen und Schnell-Heizen ein und ab.

II. TIMER-TASTE

Dient zum Einstellen und Löschen der Timer-Einschaltzeit.

Dient zum Einstellen und Löschen der Timer-Ausschaltzeit.

12. TASTE DIM (Displaybeleuchtung)

Schaltet die Displaybeleuchtung der Inneneinheit ein und aus.

ANZEIGEN AUF DEM DISPLAY DER FERNBEDIENUNG

Kontrolleuche COOLING für Kühlen

Kontrolleuchte DRY für Luftentfeuchtung

Kontrolleuchte FAN ONLY für Lüfterbetrieb

Kontrolleuche HEATING fur Heizen

Lüfterdrehzahl-Automatik

Lüfterdrehzahl-höchste Stufe

Lüfterdrehzahl-mittlere Stufe

Lüfterdrehzahl-niedrige Stufe

6 Kontrolleuche 6th Sense

Kontrolleuche "SLEEP" für Nachtbetrieb

Kontrollleuche Around U (Wohlfuhl-Funktion)

⑦ Kontrolleuchte JET (Schnell-Kuhlen/Heizen)

Signalübertragung

88h Display Timereinstellung

Btt Display Temperatureinstellung

BESCHREIBUNG DER FUNKTIONEN

Ein-/Aus-Taste

Die EIN-/AUS-Taste drücken, um das Gerät ein-oder abzuschalten.

HINWEIS:

• Aändern des Modus während des Betriebs. Manchmal reagiert das Gerät nicht sofort, warten Sie in thisem Fall 3 Minuten
• Warten Sie 3 Minuten, bevor Sie das Gerät neu starten.

AuswahlderBetriebsart

I. Drücken Sie MODE so oft, bis das Symbol für die gewünschte Einstellung leuchtet.

Mode

1. Wahlen Sie Cooling (Kühlen), Dry (Luftentfeuchtung), Fan Only (Nur Lüfter) oder Heating (Heizen).

Cooling - kühlt den Raum. Drücken Sie Fan und wahlen Sie „Auto“, „High“, „Mid“ oder „Low“. Drücken Sie die Nach-Oben- oder Nach-Unten-Taste, um die gewünschte Temperatur einzustellen.

• Dry - entfeuchtet die Raumluft. Das Klimagerät wählt die Temperatur automatisch aus. Der Lüfter lauft nur mit niedriger Geschwindigkeit.

HINWEIS: Die Betriebsart DRY sollte nicht zum Kühlen des Raums verwendet werden.

Im Modus "Dry" kann die Temperatur um

2^ erhöht oder verringert werden, wenn Sie sich nicht wohl führten.

• Fan Only - nur der Lüfter lauft. Drücken Sie FAN und wahren Sie High, Mid oder Low.

HINWEIS: Im Lüfter-Modus Fan Only kann die Drehzahlautomatik Auto Fan nicht angewählt werden.

• Heating- Heizt den Raum. Drucken Sie FAN, um die Lüfterdrehzahl auszuwahlen. Drucken Sie die Nach-Oben- oder Nach-Unten-Taste, um die Temperatur auszuwahlen.

Modus 6th Sense

Die Klimaanlage wählt automatisch je nach Raumtemperatur die Betriebsart Cooling (Kühlen) oder Dry (Luftentfeuchtung) und stellt die Solltemperatur ein.

Betriebsart und Temperatur werden abhängig von der Raumtemperatur geregelt.

Modelle mit elektrischer Heizing

Raum- temperatur	Betriebsart	Soll- temperatur
21 °C oder niedriger	HEATING	22 °C
21 °C - 23 °C	FAN ONLY
23 °C - 26 °C	DRY	Raum- temperatur verringgert sich um 2 °C nach Betrieb von 3 Minuten
Über 26 °C	COOLING	26 °C

Reine Kuhlmodelle

Ruum- temperatur	Betriebsart	Soll- temperatur
21 °C oder niedriger	FAN ONLY
23 °C - 26 °C	DRY	Ruum- temperatur verringgert sich um 2 °C nach Betrieb von 3 Minuten
Über 26 °C	COOLING	26 °C

HINWEIS: Temperatur, Luftstrom und Luftstromrichtung werden im Modus 6th Sense automatisch geregelt. Sie können die Temperatur allerdings mit der Fernbedienung um bis zu 2^ erhöhen oder verringern, um ihr perfektes Wohlfuhlklima einzustellen.

I. Drucken Sie die Taste 6th Sense.

6^th Sense

1. Wahlen Sie im Modus Fan Only eine der Optionen High, Midoder Low.

Modus "Jet" (Schnellkuhlung)

Die Betriebsart JET dient zum Schnellkühlen oder Schnellheizen.

HINWEIS: Die Taste 6th Sense ist deaktiviert, wenn der Jet-Modus aktiv ist.

I. Drücken Sie Jet im Modus Kühlen. Das Klimagerät wählt automatisch die Lüfterdrehzahl und stellt die Temperatur auf 18^ . Im Modus Schnellheizen lauft das Gerät mit automatischer Lüfterdrehzahl undändert die Temperatur auf 32^ .

1. Drücken Sie eine beliebige Taste mit Ausnahme von Timer, um den Jet-Modus zu verlassen. Around U und Schwenk-Taste.

Fan Speed (Lüfterdrehwahl)

I. Wahlen Sie die gewünschte Lüfterdrehzahl.

1. Bei jedem Drücken der "FAN"-Taste wird die Lüfterdrehzahl wie folgt geändert:

Auto High Medium Low

Auto - in this modus wird die Lüfterdrehzahl automatisch in Abhängigkeit von der aktuellen Raumtemperatur und Temperatureinstellung geregelt.

HINWEIS: Auto Fan kann nicht im Modus Fan Only angewählt werden.

High - für maximale Kuhlung

Mid - für normale Kuhlung

• Low - für minimale Kuhlung

Temperatur

Drucken Sie die Nach-Oben-Taste, um die Temperatur zu erhöhen. Drucken Sie die Nach-Oben-Taste einzelmal, um die eingestellte Temperatur um 1^ zu erhöhen, oder drucken Sie die Taste zwei Mal, um die eingestellte Temperatur um 2^ anzuheben.

• Drücken Sie die Nach-Unten-Taste, um die Temperatur zu verringn. Drücken Sie die Nach-Unten-Taste einmal, um die eingestellte Temperatur um 1^ , oder zwei Mal, um die eingestellte Temperatur um 2^ zu senken.

HINWEISE:

• In den Betriebsarten Cooling oder Heating kann die Temperatur zwischen 18^ und 32^ eingestellt werden
• Im Modus Fan Only kann die Temperatur nicht eingestellt werden.
• Im Modus Dry die NACH-OBEN-/NACH-UNTEN-Taste drücken, um die eingestellte Temperatur um 2^ zu ändern.

Funktion Around U (Wohlfuhl-Funktion)

Wenn Sie diese Taste drucken, überträgt die Fernbedienung die aktuelle Raumtemperatur in Höhe der Fernbedienung an das Innengerät; das Gerät wird automatisch auf der Basis dieser Temperatur geregelt, damit Sie sich wohlfühlen. Bewahren Sie dazu die Fernbedienung an einer Stelle auf, von der das korrekte Signal an das Innengerät gesendet wird. Einmal zum Einstellen drucken, zum Löschen der Funktion erneut die Taste drucken.

Modus Sleep (Nachtbetrieb)

Wenn Sie die Taste Sleep auf der Fernbedienung drücken und die Kontrollleuche im LCD-Display aufleucht, dann arbeitet das Gerät im Nachbetrieb. Bei diesen Modus wird die Lüfterdrehzahl automatisch auf eine niedrige Drehzahl gesenetk.

HINWEISE:

• Nach einem Betrieb von 8 Stunden schaltet sich das Gerät automatisch ab.
  Die Lüfterdrehzahl wird automatisch auf eine niedrige Drehzahl eingestellt.
• Liegt im Kuhlmodus die aktuelle Raumtemperatur unter 26^ , wird die Temperatur während der ersten Stunde nach Aktivierung der Sleep-Funktion um 1^ erhöht und bleibt anschließend konstant.
• Im Modus Heating wird die eingestellte Temperatur während 3 Stunden um 3^ gesenkt und bleibt dann konstant.

I. Drücken Sie die Taste MODE, um Cooling, Dry oder Heating anzuwahlen.

HINWEIS: Der Modus Sleep kann nicht ausgewählt werden, wenn Fan Only aktiv ist.

1. Stellen Sie mit der Taste oder die Temperatur ein.
2. Drücken Sie SLEEP. Nach 10 Sekunden werden die Kontrolleuchten auf dem Display abgeblendet.

HINWEIS: Im Modus Sleep (Nachtbetrieb) konnen Temperatur und Luftstromrichtung geändert werden. Die Lüfterdrehzahl wird automatisch auf niedrige Drehzahl eingestellt. Nach 10 Sekunden werden die Kontrollleuchten auf dem Display wieder abgeblendet.
4. Um den Modus Sleep auszuschalten, drücken Sie SLEEP, MODE, FAN, ON/OFF oder warten Sie 8 Stunden, bis sich die Klimaanlage automatisch abscheltet.

DIM-Funktion (Helligkeitsregelung)

Drücken Sie die DIM-Taste, um die Beleuchtung und das Display des Gerätes auszuschalten.

HINWEISE: Die abgeschaltete Beleuchtung wird bei Empfang eines Signals wieder eingeschaltet.

TIMER-Funktion

Es empfeht sich, mit der TIMER-Taste eine Einsatzzeit einzustellen, bevor Sie wegehen, um bei der Rückkehr eine angenehme Raumtemperatur vorzufinden. Drücken Sie die Timer-Taste, um eine Einsatzzeit einzustellen, wenn das Gerät abgeschaltet ist. Drücken Sie die Timer-Taste, um eine Abschaltzeit während des Betriebs einzustellen.

G

Einstellen des TIMERS

1. Stellen Sie die gewünschte Betriebsart, die Temperatur und die Lüfterdrehzahl ein; drücken Sie dann die TIMER-Taste, auf dem LCD blinkt "01h".
2. Stellen Sie die gewünschte Betriebsart, die Temperatur und die Lüfterdrehzahl ein; drücken Sie dann die TIMER-Taste, auf dem LCD blinkt "01h".
3. Richten Sie die Fernbedienung auf den Signalempfänger des Gerätes, drücken Sie die Taste + oder -, wenn "01h" blinkt. Wahlen Sie die gewünschte Zeit und drücken Sie

dann die TIMER-Taste.

• Ein "Piepton" ertont.
  Die TIMER-Anzeige auf dem Bedienfeld leuchtet auf.
  -h' hort auf zu blinken.

• Zum Löschen der eingestellten Zeit, erneut die TIMER-Taste drücken, ein "Piepton" ertont.

HINWEISE:

• Der Einstellbereich reicht von I bis 10 Stunden.
• Nach Einstellen einer Einsatzzeit bei ausgeschaltetem Gerät leuchtet die Kontrollleuchte des Timers auf dem Bedienfeld auf.
• Nach Einstellen einer Abschaltzeit des Timers bei laufendem Gerät, leuchtet die Kontrollleuchte des Timers auf dem Bedienfeld auf.

Ändern der Luftstromrichtung

Die Taste "Swing" einmal drücken, um die vertikale Luftstromrichtung zu ändern. Nochmals drücken, um die Schwenk Funktion in der gewündten Luftstromrichtung zu unterbrechen.

Normale Geräutsche

Bei normalem Betrieb des Klimagerats konnen Sie folgende Gerausche horen:

• Luftbewegung aus dem Lüfter.
• Klicken des Thermostatzyklus.
• Vibrationen oder Gerausche aufgrund einer mangelhaften Wand- oder Fensterkonstruktion.
• Hochfrequentes Summen oder pulsierendes Gerausch des Hochleistungskompressors, der sich ein- und ausschaltet.

WARTUNG

Entleeren des Klimagerats

(in Übereinstimmung mit der Kontrolleuche WATER FULL ("Wasserbehälter voll") im Abschnitt "Inbetriebnahme Ihr lokalen Klimageräts".)

I. Drücken Sie die EIN/AUS-Taste, um das Klimagerät abzuschalten.
2. Ziehen Sie den Netzstecker oder unterbrenen Sie die Stromversorgung.
3. Bringen Sie das Gerät vorsichtig an eine geeignete Stelle oder nach außen, um das Wasser abzulassen. Bewegen Sie nicht das Gerät, bevor das Wasser vollständig abgelaufen ist.
4. Entfernen Sie die zweite Ablassschraube und halten Sie das Wasser ganz ablaufen.
5. Entfernen Sie den Hauptablaufschlauch von der Schlauchschelle. Den Stopfen vom Ende des Hauptablaufschlauchs entfernen und das Wasser ablaufen halten.

HINWEIS: Wenn das Klimagerät nach dem Gebrauch eingelagert wird, siehe "Lagerung nach dem Gebrauch".
6. Den Stopfen des Ablaufschlauchs und die zweite Ablaufschraube wieder einsetzen.
7. Den Hauptablaufschlauch wieder an der Schlauchschelle anbringen.
8. Das Klimagerät wieder anbringen.
9. Den Geräterstecker einstecken oder die Stromversorgung wieder anschließen.
10. Drücken Sie die EIN/AUS-Taste, um das Klimagerät zu starten.

Reinigen des Luftfilters

I. Drücken Sie die EIN/AUS-Taste, um das Klimagerät abzuschalten.
2. Offnen Sie die Tur mit der Filterscheibe auf der Rückseite des Klimagerates und nehmen Sie diese ab.
3. Nehmen Sie den Luftfilter von dem Turpaneel ab.
4. Reinigen Sie den Filter mit einem Staubsauger. Ist der Filter stark verschmutzt, waschen Sie in lauwarmem Wasser mit einem milden Reinigungsmittel.

HINWEIS: Den Filter nicht im Geschirrspüller waschen, keine chemischen Reinigungsmittel verwenden.

1. Den Filter vor dem Wiedereinbau an der Luft trocknen halten.
2. Bringen Sie den Luftfilter wieder an dem Turpaneel an.
3. Die Tur mit der Filterscheibe wieder einbauen.
4. Drücken Sie die EIN/AUS-Taste, um das Klimagerät zu starten.

Reinigen der Außenende des Gerätes

I. Ziehen Sie den Netzstecker oder unterbrenen Sie die Stromversorgung.
2. Den Luftfilter ausbauen und separat reinigen. Siehe hierzu "Reinigen des Luftfilters".
3. Die Außeneite des Klimagerätes mit einem weichen feuchten Lappen abwischen.
4. Den Geräterstecker einstecken oder die Stromversorgung wieder anschließen.
5. Drücken Sie die EIN/AUS-Taste, um das Klimagerät zu starten.

A. Sekundäre Ablassschraube
B. Ablaufschlauchstopfen

A. Tur mit der Filterscheibe
B. Luftfilter

Lagern nach dem Gebrauch

I. Das Wasser ablassen (siehe "Entleeren des Klimagerates")
2. Lassen Sie das Klimagerät für 12 Stunden im Modus Fan Only laufen, um das Gerät zu trocknen.
3. Den Netzstecker abziehen.
4. Den flexiblen Abluftschlauch abnehmer und zusammen mit dem Klimagerät in einem sauberentrockenen Raum lagern. Siehe "Installationsanleitungen".
5. Den Fensterbausatz entfernen und zusammen mit dem Klimagerät in einem sauberen trockenen Raum lagern. Siehe "Installationsanleitungen".
6. Den Luftfilter ausbauen und reinigen. Siehe hierzu "Reinigen des Luftfilters".
7. Die Außenseite des Klimagerätes reinigen. Siehe "Die Außenseite des Klimagerätes reinigen".
8. Den Filter wieder einbauen.
9. Die Batterien entfernen und zusammen mit dem Klimagerät in einem sauberen trockenen Raum lagern.

FEHLERSUCHE

Bevor Sie den Kundendienst rufen, versuchen Sieitte, das Problem anhand der nachfolgenden Maßnahmen allein zu beheben.

Störung	Ursache
Das Klimagerät lauft nicht.	·Netzkabel nicht eingesteckt. Stecken Sie das Kabel in eine geerdete Steckdose. Siehe „Elektrische Anforderungen". ·Eine Haushaltssicherung ist durchgebrannt oder ein Trennschalter wurde ausgelöst. Tauschen Sie die Sicherung aus bzw. schalten Sie den Trennschalter wieder ein. Siehe „Elektrische Anforderungen". ·Ein-/Aus-Taste nicht gedrückt. Drücken Sie die Ein-/Aus-Taste. ·Lokaler Stromausfall. Warten Sie, bis die Stromversorgung wiederhergestellt ist. ·Die träge Sicherung oder der Trennschalter hat die falsche Leistungskapazität. Ersetzen Sie diese durch eine träge Sicherung bzw. einen Trennschalter mit der richtigen Leistungskapazität. Siehe „Elektrische Anforderungen".
Das Klimagerät lost Sicherungen oder Trennschalter aus.	·Zu viere Geräte sind an denselben Stromkreis angeschlossen. Ziehen Sie den Stecker von Geräten an thisem Stromkreis ab oder schließen Sie die Geräte an einen anderen Stromkreis an. ·Sie versuchen zu früh, nach dem Ausschalten das Klimageräts wieder einzuschalten. Warten Sie nach dem Ausschalten des Klimageräts mindestens 3 Minuten, bevor Sie versuchen, es wieder einzuschalten. ·Sie haben die Betriebsart gewechselt. Warten Sie nach dem Ausschalten des Klimageräts mindestens 3 Minuten, bevor Sie versuchen, es wieder einzuschalten.
Das Klimagerät lauft zu lange.	·Ist eine Tur oder ein Fenster geöffnet? Halten Sie Türen und Fenster geschlossen. ·Im Kuhl-Modus: Das Klimagerät steht in einem Raum mit denen Menschen oder mit Wärme erzeugenden Geräten. Schalten Sie beim Kochen oder Baden die Abluftventilatoren ein. Verwenden Sie während der heilbesten Stunden des Tages möglichst keine Geräte, die Wärme erzeugen. Lokale Klimageräte sind als zusätzliche Kühlung für begrenzte Bereiche in Innenräumen ausgelegt. Je nach der Höhe des zu kühlenden Raums ist möglicherweise ein Klimagerät mit higherer Kapazität erforderlich. ·Im Heizmodus: das Klimagerät befindet sich in einem sehr kühlen Raum. Lokale Klimageräte sind als zusätzliche Heizung für begrenzte Bereiche in Innenräumen ausgelegt. Je nach der Höhe des zu beheizenden Raums ist möglicherweise ein Klimagerät mit higherer Kapazität erforderlich.
Das Klimagerät lauft nur kurz, der Raum ist aber nicht kuhl oder warm	·Die eingestellte Temperatur entspricht beinahe der Raumtemperatur. Die Solltemperatur verringn oder erhöhen. Siehe „Beschreibung der Betriebsarten".
Fehlercodeanzeigen	·Wenn das Gerät den Fehlercode E5 anzeigt, ist der Wasserbehälter im Gerät voll; das Wasser ablassen. Siehe "Entleeren des Klimageräts". Nach dem Ablassen kann das Gerät wieder in Betrieb gesetzt werden. ·Wenn das Gerät den Fehlercode E1/E2/E3/E6/E7/EA anzeigt, rufen Sieitte den Kundendienst.
Das Klimagerät lauft, aber kuhl/heit nicht.	·Filter verschmutzt oder verstopft. Reinigen Sie den Filter. ·Luftauslass blockiert. Entfern den Sie Hindernisse am Luftauslass. ·Die eingestellte Temperatur ist nicht kompatibel. Im Kuhlmodus: die eingestellte Temperatur ist zu hoch. Stellen Sie eine niedrigere Temperatur ein. Im Heizmodus: die eingestellte Temperatur ist zu niedrig. Die Temperatur erhöhen.
Das Klimagerät schaltet sich zu oft ein und aus.	·Das Klimagerät ist für ihre Raumgroße ungeeignet. Überprüften Sie die Kuhl-/Heizleistung Ihres lokalen Klimageräts. Lokale Klimageräte sind als zusätzliche Kühlung/Heizung für begrenzte Bereiche in Innenraumen ausgelegt. ·Filter verschmutzt oder verstopft. Reinigen Sie den Filter. ·Im Kuhlmodus übermäßig Hitze oder Feuchtigkeit im Raum (Kochen mit offenem Topf oder Wasserdampf vom Duschen usw.). Leiten Sie die Wärme oder Feuchtigkeit mithilfe eines Ventilators aus dem Raum ab. Verwenden Sie während der heilbesten Stunden des Tages keine Wärme produzierenden Geräte. Im Heizmodus: Raumtemperatur zu hoch. Das Klimagerät nicht benutzten, wenn die Umgebungstemperatur zu hoch ist. ·Die Luftschlitze sind blockiert. Stellen Sie das Klimagerät an einem Ort auf, an dem die Luftschlitze nicht durch Vorhänge, Jalousien, Möbel usw. abgedeckt werden. ·Die Außentemperatur liegt unter 18 °C. Versuchen Sie nicht, das Klimagerät im Modus Coolinglaufen zu halten, wenn die Außentemperatur unter 18 °C liegt.

VORAUSSETZUNGEN FÜR DIE INSTALLATION

Werkzeuge und Teile

Legen Sie die erforderlichen Werkzeuge und Teile bereit, bevor Sie mit der

Installation beginnen. Lesen und befolgen Sie die Anweisungen, die

mit den aufgelisteten Werkzeugegeliefert werden.

I. Erforderliche Werkzeuge

• Kreuzschlitzschraubenzieher
  Sage
• Akkubohrschrauber I/8” Einsatz
  Schere
• Bleistift

2. Mitgelieferte Teile

Der Hersteller liefert nur einen Plan für die Installation des lokalen

Klimagerats Siehe "Installation des lokalen Klimagerats".

Standortvoraussetzungen

HINWEISE:

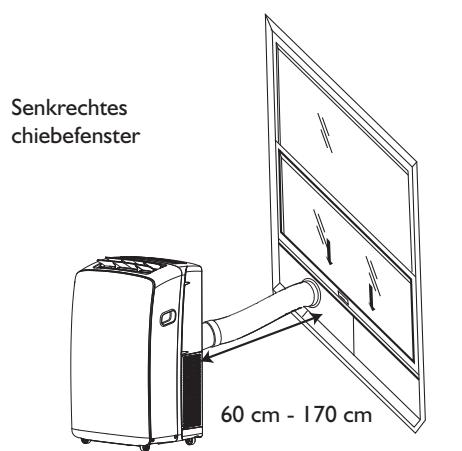

• Dank des flexiblen Abluftschlauchs kann das Klimagerät in einer Entfernung von 2312 und 67 (60 cm und 170 cm) vom Fenster oder der Tur aufgestellt werden.
• Lokale Klimageräte sind als zusätzliche Kuhlung für begrenzte Bereiche in Innenräumen ausgelegt.
• Zur Gewährleistung einer korrekten Lüftung ist zwischen dem Luftauslass und der Wand bzw. anderen Hindernissen ein Abstand von mindestens 60 cm einzuhalten.
• Der Luftauslassarf nicht verdeckt werden.
  Die geerdete Netzsteckdose muss immer gut zugänglich sein.

Elektrische Anforderungen

Das lokale Klimagerät muss an eine geerdete Netzsteckdose 220-240 V, 50 Hz mit einer 20-A-Sicherung angeschlossen werden.
- Es empflicht sich, eine träge Sicherung oder einen Verzögerungsschalter einzusetzen.
Die Verkabelung muss den örtlichen und nationalen elektrischen Bestimmungen entsprechen und von einer Elektrofachkraft verlegt werden. Bei Fragen wenden Sie sichitte an eine Elektrofachkraft.

Benutzen Sie das mitgelieferte Netzkabel:

SchlieBen Sie das Netzkabel an eine geerdete Netzsteckdose an.

HINWEISE:

• Ein defektes Netzkabelarf nicht repariert werden. Es ist durch ein neuen Netzkabel des Gerätheerstellers zu ersetzen.

A. Flexibler Abluftschlauch
B. Fensterabluftadapter
C. Außerer Schieberabschnitt
D. Regenschutz
E. Innerer Schieberabschnitt

INSTALLATIONSANLEITUNG

Das Klimagerät auspacken

Das Verpackungsmaterial entfern

• Das Verpackungsmaterial entfernen und entsorgen bzw. recyclen. Entfernen Sie Klebeband- und Klebstoffrückstände von den Oberflächen, bevor Sie das Klimagerät einschalten. Reiben Sie hierfür mit den Fingern und einer kleinen Menge Flüssigspulmittel über die Klebstoffrückstände. Wischen Sie die Oberfläche mit warmem Wasser ab und trocknen Sie sie.
• Verwenden Sie zum Entfernen von Klebeband oder Klebstoffrückständen weder scharfe Gegenstände noch Alkohol, entflammbare Flüssigkeiten oder Scheuermittel. Diese Produkte konnen die Oberfläche des Klimagerats beschädigen.

Installation des lokalen Klimageräts

Anbringen des Abluftschlauchs und des Adapters

I. Offnen Sie das Fenster.
2. Messen Sie die Fensteröffnung.

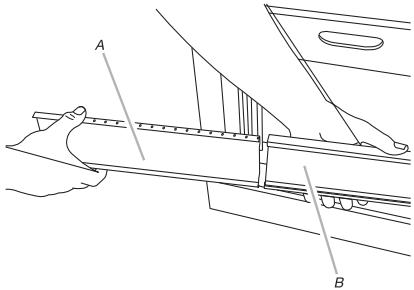

- Ist die Fensteröffnung zu schmal für den Fensterschieberkit, entfernen Sie den inneren Schieberabschnitt aus dem Fensterschieberkit.

A. Innerer Schieberabschnitt
B.AuBerer Schieberabschnitt

• Schneiden Sie mit einer Säge den inneren Schieberabschnitt passend für die Fensteröffnung zu.
• Setzen Sie den inneren Schieberabschnitt in den äußerten Schieberabschnitt des Fensterschieberkits ein.
• Setzen Sie den Fensterschieberkit in das Fenster ein und passen Sie diesen an die Fensterbreite an. Der Regenschutz muss an der Fensteraußeneite angebracht werden.

HINWEIS: Bei einer Fensterinstallation im Erdgeschoss kann der Fensterschieberkit vertikal mit der Fensterschieberkitöffnung an der Unterseite installiert werden.

1. Benutzen Sie für die Befestigung der Fensterhaltung eine spezielle Kunststoffvorrichtung: Die Vorrichtung in Position A anbringen; der Stift tritt aus und blockiert die Halterung; wird die Vorrichtung in Position B versetzt, wird der Stift eingezogen und die Halterung gibt den Fensterschieberkit frei.

Position B
Position A

1. Schlieben Sie das Fenster, bis es am Fensterschieberkit aufliegt und diesen festhalt.

A Zum lokalen Klimagerät
B AuBen
C Regenschutz
D Fensterschieberkit
E. Fensterabluftadapter
F Flexibler Ablufschlauch

Anbringen des Abluftschlauchs und des Adapters

I. Rollen Sie das Klimagerät an den gewürschten Standort.

Siehe hierzu "Standortvoraussetzungen".

1. Den Fensterabluftadapter am flexiblen Abluftschlauch anbringen. Nach links drehen, bis er fest einrastet.

A. Flexibler Abluftschlauch
B.Fensterabluftadapter

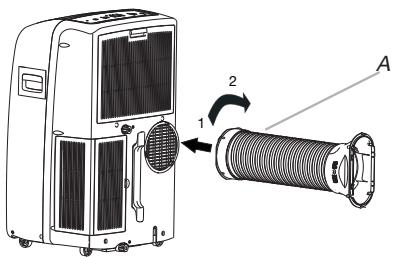

3. Setzen Sie die Blindkupplung in den Schlitz auf der Rückseite des Klimagerates ein.
4. Den Schlauch anbringen und in die Einbaulage drehen.

A. Flexibler Abluftschlauch

Fensterinstallation

I. Ihr Fensterschieberkit eignet sich für die meisten üblichen waagerechten und senkrechten Fensterinstallationen. Rollen Sie das Klimagerät an den gewünschten Standort. Siehe hierzu "Standortvoraussetzungen".

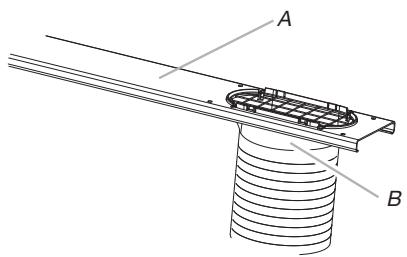

2. Setzen Sie den Fensterabluftadapter in den Schlitz auf dem Fensterschieberkit ein.

A.Fensterschieberkit
B.Fensterabluftadapter

Regenschutzinstallation

Den Regenschutz an den Lochtern des äußeren Schieberabschnitts anbringen. Dann den Regenschutz verschieben, bis er einrastet.

Vertikale Installation

Horizontale Installation

A.AuBerer Schieberabschnitt
B.Regenschutz

Komplette Installation

I. Setzen Sie die Scheibenhalterung auf die Oberseite des unteren Fensters und an den oberen Scheibenrahmen an.
2. Bohren Sie mit einem 1/8-Zoll-Bohrer ein Startloch durch die Öffnung in der Halterung.
3. Die Fensterhalterung an dem Scheibenrahen mit Holzschauben (4 Stück) festschauben.

A. Oberer Scheibenrahen
B. Fensterhalterung

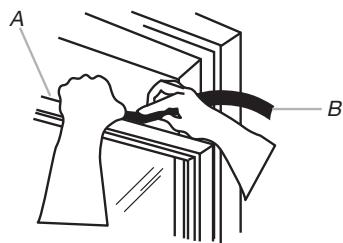

1. Die Schaumstoffdichtung hinter der Oberseite des unteren Scheibenrahmens einsetzen und gegen die Scheibe des oberen Fensters anlagen.

A. Oberseite des unteren Scheibenrahmens
B. Schaumstoffdichtung

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

I. Versuchen Sie zuerst, anhand der Hinweise im Abschnitt „Fehlersuche“ das Problem selbst zu beheben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung fortbesteht.

Falls die Störung auch nach den oben genannten Überprüfungen weiterbesteht, wenden Sie sichitte an den Kundendienst.

Machen Sie dazuitte folgende Angaben:

• Eine kurze Beschreibung der Störung.
  Die exakte Modellbezeichnung Ihres Klimagerats.
  Die Servicenummer (die Nummer nach dem Wort „Service" auf dem Typenschild) auf der Rückseite des Gerätes). Die Servicenummer finden Sie auch auf dem Garantieschein;
• Ihr vollständige Anschrift.
• Ihre Telefonnummer.

Falls eine Reparatur erforderlich ist, sollen den Sie sich stets an das Kundendienstzentrum wenden, um sicherzugehen, dass Original-Ersatzteile verwendet werden und die Reparatur sachgerecht ausgeführrt wird.

Sie müssen die Original-Rechnung vorlegen.

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und Funktionstüchtigkeit Ihres Geräts beeinträchtigen.

BEFORE USING THE APPLIANCE

Elektrische vereisten

• High (Hög) - für maximal kylnning

• Low (Lag) - für minsta kylning

Temperatur

Tryckpupauppatknappenforatt hoja temperaturen.Tryckpupauppatknappenengang for att hoja temperaturemed 1^ ,ellertryck tvagangerforatt hoja temperaturemed 2^

Funktionen Around U (Runt dig)

Funktionen DIM (DAMPA LJUS)

Fullständig installation

hastighetirekkefolge:

Auto High Mid Low

• Auto - styrer viftens hastigkeit automatisk, avhengig av romtemperaturen og temperaturkontrollinnstillingen.

MERK: Automatism viftehastigkeit kan/DDke velges i Fan

Only-modus.

High - for maksimal avkjøling

3. VENTILATORKNAPPEN

1. Medfolgende reservedele
