BEDIENUNGSANLEITUNG FLEXSCAN HD2441W EIZO

Wichtig: Lesen Sie these Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie these Handbuch zum späteren Nachschlagen auf.

Lesen Sie these Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie these Handbuch zum späteren Nachschlagen auf.

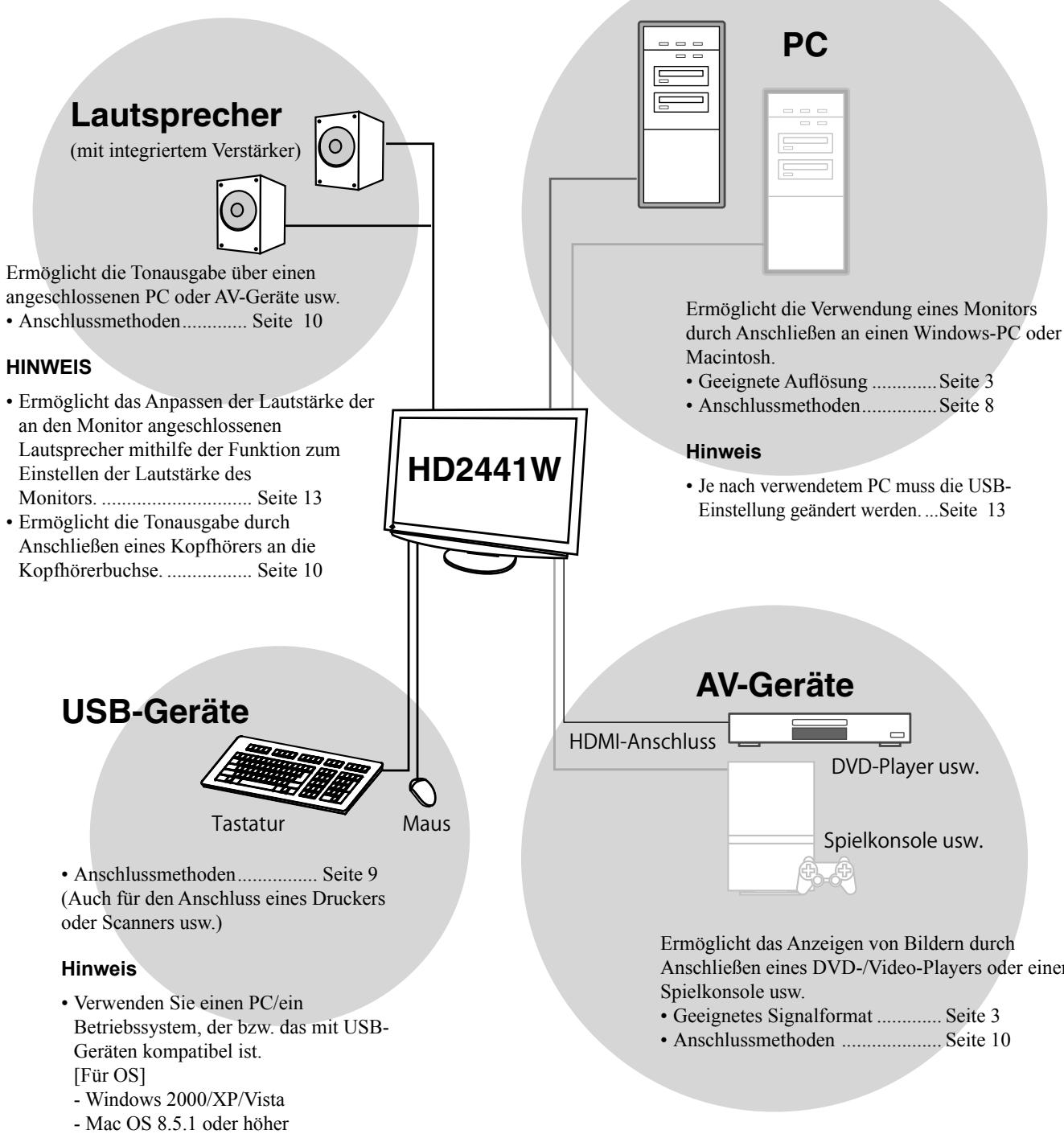

HD2441W kann an die folgenden Geräte angeschlossen werden:

Kompatible Auflösungen/Signalformate

Der Monitor unterstützt die folgenden Auflösungen und Signalformate:

PC-Eingang

Auflösung	Frequenz	Anmerkungen	DigitalesEingangssignal	AnalogesEingangssignal
			Punkt-Clock (~ 162 MHz)	Punkt-Clock (~ 162 MHz)
640 × 400	70 Hz	NEC PC-9821	—	✓
640 × 480	67 Hz	Apple Macintosh	—	✓
640 × 480	~75 Hz	VGA, VESA	✓ (60 Hz)	✓
720 × 400	70 Hz	VGA TEXT	✓	✓
720 × 480	60 Hz	VESA	✓	✓
848 × 480	60 Hz	VESA	✓	✓
800 × 600	~75 Hz	VESA	✓ (60 Hz)	✓
832 × 624	75 Hz	Apple Macintosh	—	✓
1024 × 768	~75 Hz	VESA	✓ (60 Hz)	✓
1152 × 864	75 Hz	VESA	—	✓
1152 × 870	75 Hz	Apple Macintosh	—	✓
1280 × 768 *1	60 Hz	VESA CVT RB	—	✓
1280 × 768 *1	~75 Hz	VESA CVT	—	✓
1280 × 960	60 Hz	VESA	✓	✓
1280 × 960	75 Hz	Apple Macintosh	—	✓
1280 × 1024	~75 Hz	VESA	✓ (60 Hz)	✓
1360 × 768	60 Hz	VESA	—	✓
1600 × 1200	60 Hz	VESA	✓	✓
1680 × 1050 *1	60 Hz	VESA CVT	✓	✓
1680 × 1050 *1	60 Hz	VESA CVT RB	✓	✓
1920 × 1200 *1 *2	60 Hz	VESA CVT RB	✓	✓
1280 × 720p *3	50, 60 Hz	720p	✓	✓
1920 × 1080p *3	50, 60 Hz	1080p	✓	✓

1 Zur Anzeige des Eingangssignals für das Breitbart ist eine Grafikkarte erforderlich, die die Anforderungen des Standards VESA CVT erfüllt.
² Empfohlene Auflösung (diese Auflösung festlegen)
*3 Auflösungen für eine AV-Geräte

HDMI-Eingang

• Videosignal

• 525i (480i) / 525p (480p) / 1125i (1080i) / 750p (720p) / 1125p (1080p): 60 Hz

• 625i (576i) / 625p (576p) / 1125i (1080i) / 750p (720p) / 1125p (1080p): 50 Hz

• Audiosignal

2ch Linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz)

SICHERHEITSSYMBOLE

In thisem Handbuch werden die unter dargestellen Sicherheitssymbole verwendet. Sie geben Hinweise auf außerst wichtige Informationen.itte lessen Siie these Informationen sorgfaltig durch.

VORSICHT Die Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder)sagar lebensbedrohende Situationen zur Folge haben.		ACHTUNG Die Nichbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schaden oder Veränderungen des Produkts zur Folge haben.
Weist auf eine unerlaubte Vorgehensweise hin.
Weist auf eine zwingend zu befolgende Vorgehensweise hin.

VORSICHTSMASSNAHMEN

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Gerausche produziert,ziehen Sie sofort alle Netzkabel ab, und bitten Sie ihren Fachhändler um Rat.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

Halten Sie Flüssigkeiten und keine Gegenstände vom Gerät fern.

Flüssigkeiten oder keine Gegenstände können aus Versehen durch die Luftungsschlitze in das Gehäuse gelangen und damit Feuer, einen elektrischen Schlag oder eine Beschädigung des Gerats verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist einzof das Netzkabel des Gerats abzuziehen. Lassen Sie das Gerät in dieser Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

Verwenden Sie zum Anschlieben an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht übersritten wird. Andernfalls besteht Brand- und Stromschlaggefahr. „Stromversorgung: 100 - 120/200 - 240 Vac 50/60 Hz"

Stellen Sie das Gerät an einen geeigneten Platz.

Andernfalls konnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.
• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).
• Installieren Sie es nicht in staubiger oder feuchter Umgebung.
• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.
• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

ACHTUNG

Blockieren Sie die Luftungsschlitze am Gehäuse nicht.

• Legen Sie keine Objekte auf die Lufungsschlitze.
• Installieren Sie das Gerät nicht in einem engen Raum.
• Setzen Sie das Gerät nur in der korrekten Orientierung ein. Das Blockieren der Luftungsschlitze führt dazu, dass die Luft nicht mehr zirkulieren und damit Feuer, ein elektrischer Schlag oder eine Beschädigung des Geräts verursacht werden kann.

Schlieben Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen konnen.

Lieferumfang

Prufen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an ihren Fachhändler.

HINWEIS

• Hebien Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.

Monitor
Netzkel

• Digitales Signalkabel (FD-C39)

Analoges Signalkabel (MD-C87)

EIZO HDMI-Kabel (00M0J261/00M0J262)

EIZO USB-Kabel (MD-C93)

CD-ROM mit EIZOs LCD Utility Disk
Benutzerhandbuch
□ Installationshandbuch (das vorliegende Handbuch)
Beschränkte Garantie
Informationen zum Thema Recycling
Befestigungsschrauben (M4 x 12, 4 Stck.)

Über das Installationshandbuch und das Benutzerhandbuch

Installationshandbuch (das vorliegende Handbuch)	Informationen zum Anschlossen des Monitors an externe Geräte, wie z. B. einen PC, und zur Inbetriebnahme.
Benutzerhandbuch (•PDF-Datei auf CD-ROM*)	Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

*Erfordert die Installation von Adobe Reader.
- Die Produktspezifikationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des jeweiligen Absatzgebieten geschrieben ist.

Informationen zur CD-ROM mit dem EIZO LCD-Dienstprogramm

- CD-Inhalt

• Übersicht zum CD-Inhalt und zur Software

Die CD enthalt Folgendes. Informationen zu Startprozeden fur die Software oder zu Dateizugriffsprozeden finden Sie in der Infodatei „Readme.txt" oder der „Readme"-Datei auf der CD.

Element	Übersicht	Für Windows	Für Macintosh
Infodatei (Readme.txt)		✓	✓
Farbprofile (ICC-Profile)	Farbprofile	✓	✓
Bildjustage-Programm	Zur einfensten Justierung des Bildschirms anhand Justierungsmustern und -prozeduren auf dem Bildschirm.	✓	✓
Anwendungssoftware ScreenManager Pro for LCD (für Windows)	Ein Dienstprogramm zum Steuern der Bildschirmjustierung über einen PC mit Haus und Tastatur.
WindowMovie-Checker-Software*	WindowMovie ist eine Funktion von ScreenManager Pro for LCD. Weitere Informationen erhalten Sie in der Bedienungsanleitung zu ScreenManager Pro for LCD auf der CD-ROM.	✓	—
Bedienungsanleitung zu dieser Monitor (PDF-Datei)

*WindowMovie-Checker-Software ist mit Windows Vista nicht kompatibel.

- So verwenden Sie ScreenManager Pro for LCD

Informationen zur Installation und Verwendung von ScreenManager Pro for LCD finden Sie in der entsprechenden Bedienungsanleitung auf der CD-ROM.

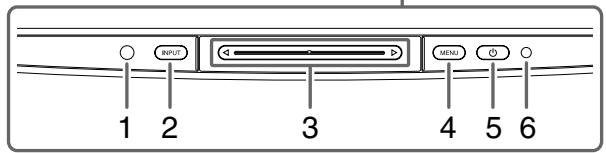

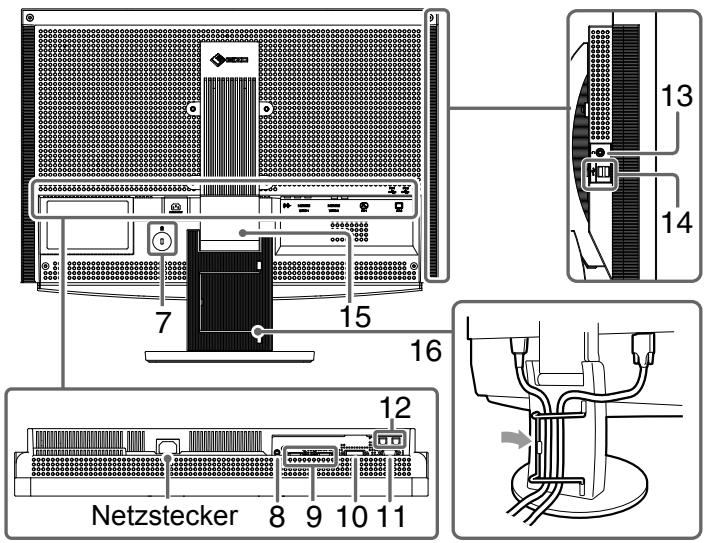

Bedienelemente und Funktionen

1	Sensor	Erkennt die Umgebungshelligkeit. Funktion zur BrightRegulator (siehe Seite 15).
2	Taste zur Auswahr des Eingangssignals (INPUT) *2	• Zum Anzeigen/Beenden des Menü „Eingabeauswahr“. • Wird diese Taste bei Verwendung des PC-Eingabesignals 2 Sekunden lang berührt, wird auf dem Monitor eine Videoanzeige dargestellt. PinP (Bild in Bild)- Funktion.
3	Schieberegler *2	• Zur Einstellungen/Justierung in jedem Menu. • Wird der Schieberegler berührt, während das Menu nicht angezeigt wird, wird das Lautstärkemenü angezeigt.
4	Menütaste (MENU) *2	Anzeigen/Beenden des Einstellungsmenüss.
5	Ein/Aus-Taste (◎)	Zum Ein- und Ausschalten.
6	Betriebsanzeige	Zeigt den Betriebsstatus des Monitors an. Blau : Bildschirmanzeige Orange : Energiesparmodus Aus : Hauptstromversorgung getrennt
7	Öffnung für Diebstahlsicherung	Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
8	Anschluss des Audioausgangs	[Stereo-Kabel mit Klinkenstecker] Zum Anschließen der Laufsprecher mit integriertem Verträker usw.
9	Signaleingänge (VIDEO 1/2)	[HDMI-Anschluss × 2] Zum Anschließen von AV-Geräten.
10	Signaleingang (PC 1)	[DVI-D-Anschluss] Zum Anschließen an einen PC.
11	Signaleingang (PC 2)	[15-poliger Mini-D-Sub-Anschluss] Zum Anschließen an einen PC.
12	USB-Anschlüsse (hinten)	[Vorgeschaltet × 2] Zum Anschlüßen an einen PC.
13	Kopfhörerbuchse	[Buchse für Stereo-Klinkenstecker] Zum Anschlüßen von Kopfhörern.
14	USB-Anschlüsse (seitlich)	[Nachgeschaltet × 2] Zum Anschlüllen eines USB-Peripheriegeräts.
15	ArcSwing 2-Fuß	Zum Einstellen der Höhe und Neigung des Bildschirms.
16	Kabelabdeckung	Verdeckt die Anschlusskabel.

1 ScreenManager® ist der Name des Einstellungenmenüs von EIZO. (In dieser Handbuch werden die Name der Einstellungen/Justierung im EinstellungsmENU in eckige Klammern <> gesetzt. (z. B.: ))
2 Wird diese Taste berührt, während das Gerät heruntergebnien wird, wird der Monitor eingeschaltet.

Verwendendes Bedienschalters

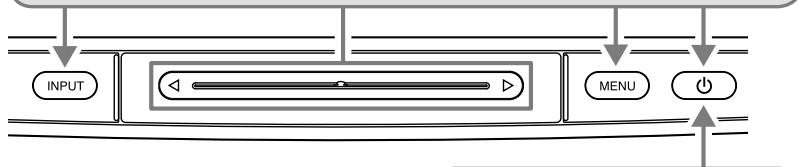

Bedienfeld

Ein-/Ausschalten

Einschalten: Berühren Sie zum Einsatzen des Monitors eine der Tasten.

Ausschalten: Berühren Sie

■ Anzeigen/Beenden eines Menüs

Menu „Eingabeauswahl"

Berühren Sie INPUT.

Einstellungsmenu

Berühren Sie MENU.

Lautstärkemenü

Tippen Sie auf den Schieberegler.

(Wenn das Menu nicht auf dem Bildschirm angezeigt wird)

Drei Methoden stehen zum Bedieren zur Verfügung:

• Berühren des Schalters

Antippen des Schiebereglers

• Verschieben des Schiebereglers

Auswahlen eines Menüelements Einstellung und Justierung

Verschieben Sie den Schieberegler nach rechts oder links.

Feinjustierung

Tippen Sie den Schieberegler links oder rechts an.

• Einmaliges Antippen erhöht bzw. verringert den Justierungswert um eine Stufe.

Halten Sie den Schieberegler angetippt, wird der Wert fortlaufend erhöht.

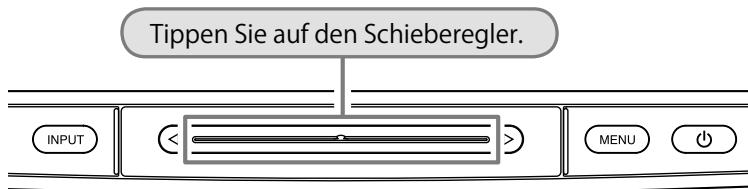

Festlegen eines Elements

Auswahlen des Einstellungen- und Justierungswerts

Kabel anschließen

1 Überprüfen Sie, ob der Monitor ausgeschaltet ist.
2 Schlieben Sie einen PC an.

Hinweis

• Um einen bereits vorhandenen Monitor durch einen Monitor des Types HD2441W zu ersetzen, stellen Sie die PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequency auf die für HD2441W-Monitore verfügbarbaren Werte ein. Diese entnehmer Sieitte der Auflösungstabelle (siehe Seite 3), bevor Sie den Monitor anschließen.

• Überprüfen Sie, ob der PC ausgeschaltet ist.

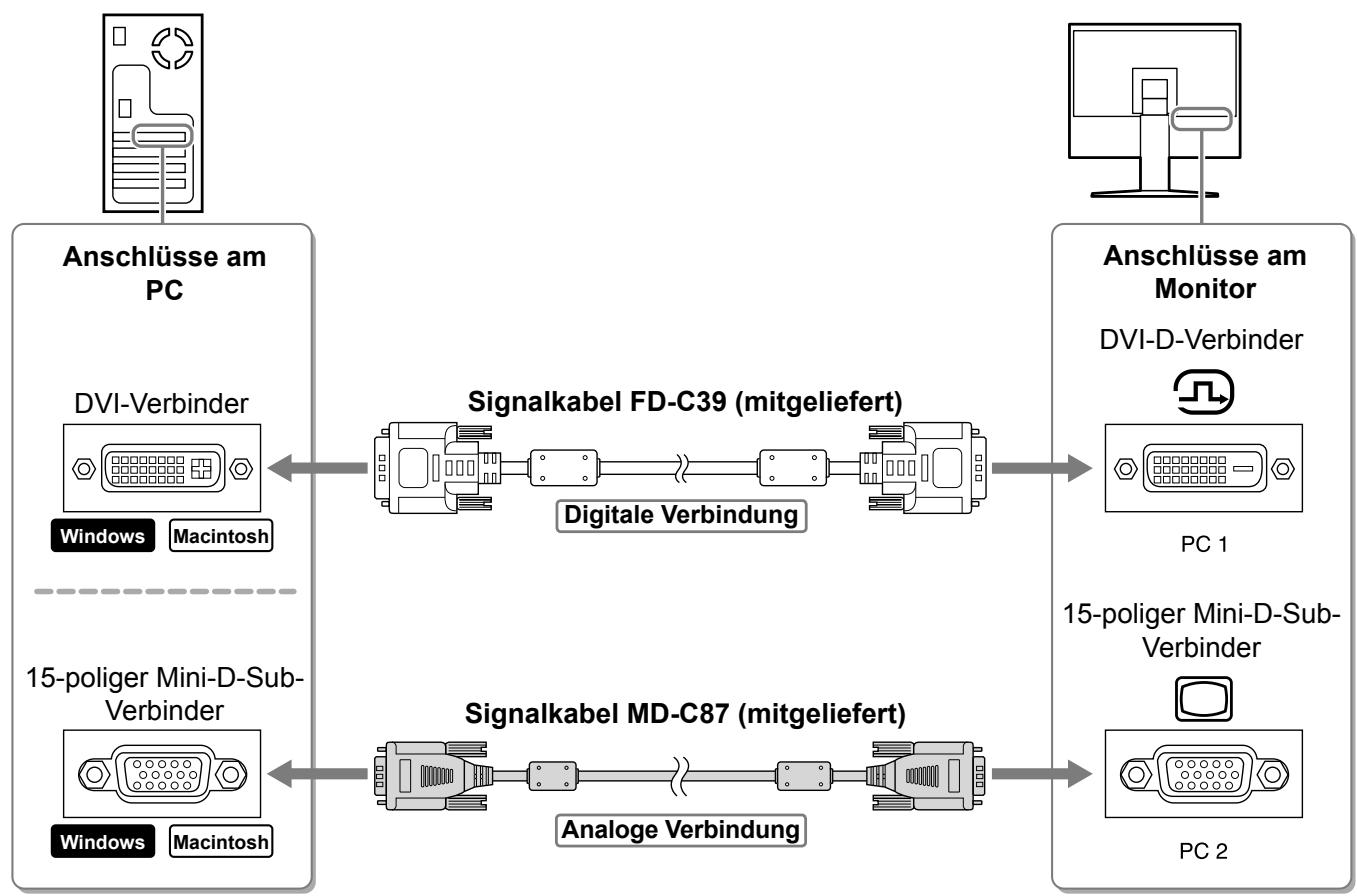

• Verbinden Sie Monitor und PC mithilfe eines passenden Signalkabels.

Ziehen Sie nach dem Anschlieben der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.

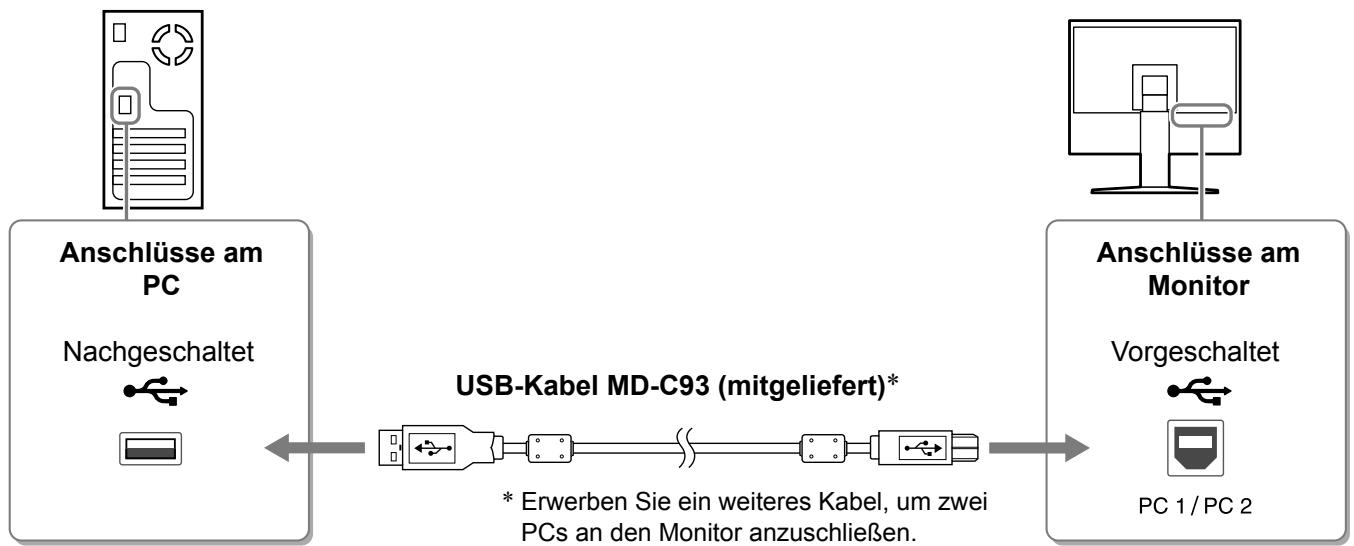

3. Schlieben Sie das USB-Kabel an den USB-Anschlüssen des PCs (nachgeschaltet) und des Monitors (vorgeschaltet) an.

Stellen Sie sichere, dass eine Verbindung mit dem mit dem PC (PC 1/PC 2) kompatiblen USB-Anschluss (vorgeschaltet) hergestellt wird.

• DVI-D-Anschluss (PC 1): Der USB-Anschluss PC 1 wird verwendet.
• 15-poliger Mini-D-Sub-Anschluss (PC 2): Der USB-Anschluss PC 2 wird verwendet.

Hinweis

• Wird der Monitor mithilfe eines USB-Kabels an den PC angeschlüssen, sollte die USB-Einstellung des Monitors entsprechend dem verwendeten PC geändert werden (siehe Seite 13).

HINWEIS

• Der Monitor verfügbar über die USB-Audiofunktion. Sie können Ton vom PC über die Lautsprecher ausgegeben, indem Sie die USB-Kabel anschließen.

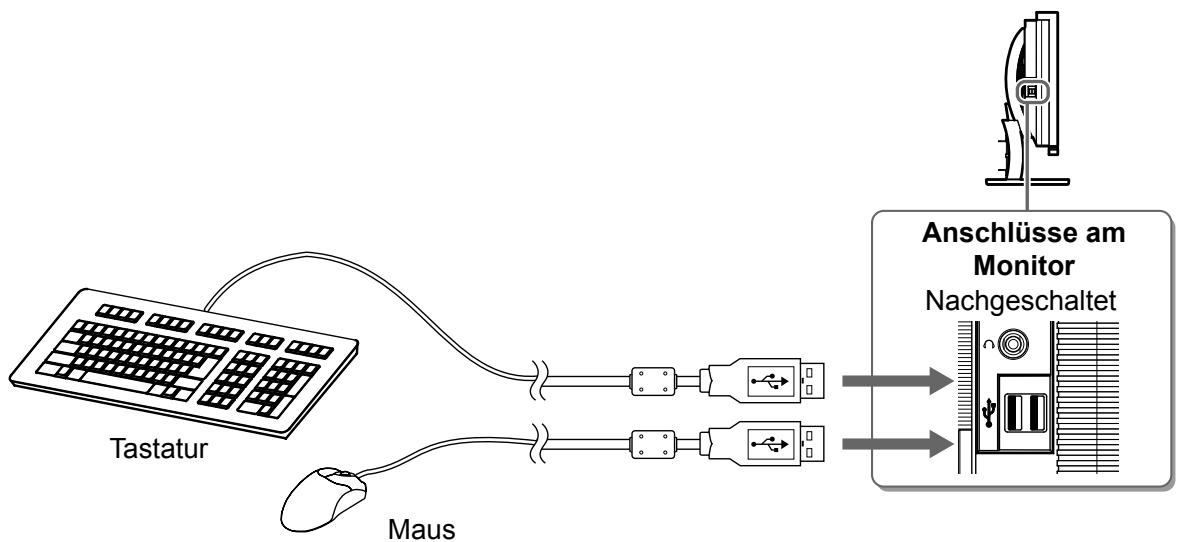

3 Schließen Sie USB-Geräte an.

1. Schlieben Sie USB-Geräte (Tastatur, Maus usw.) am USB-Anschluss (nachgeschaltet) des Monitors an.

Hinweis

• Nach dem Anschlieben der USB-Geräte und Einschalten des Monitors wird die USB-Funktion automatisch eingerichtet.
• Der Monitor Funktioniert je nach PC, Betriebssystem oder USB-Gerät u. U. nicht. (Erkundigen Sie sich bei den entsprechenden Herstellern, ob die Geräte USB-kompatibel sind.)

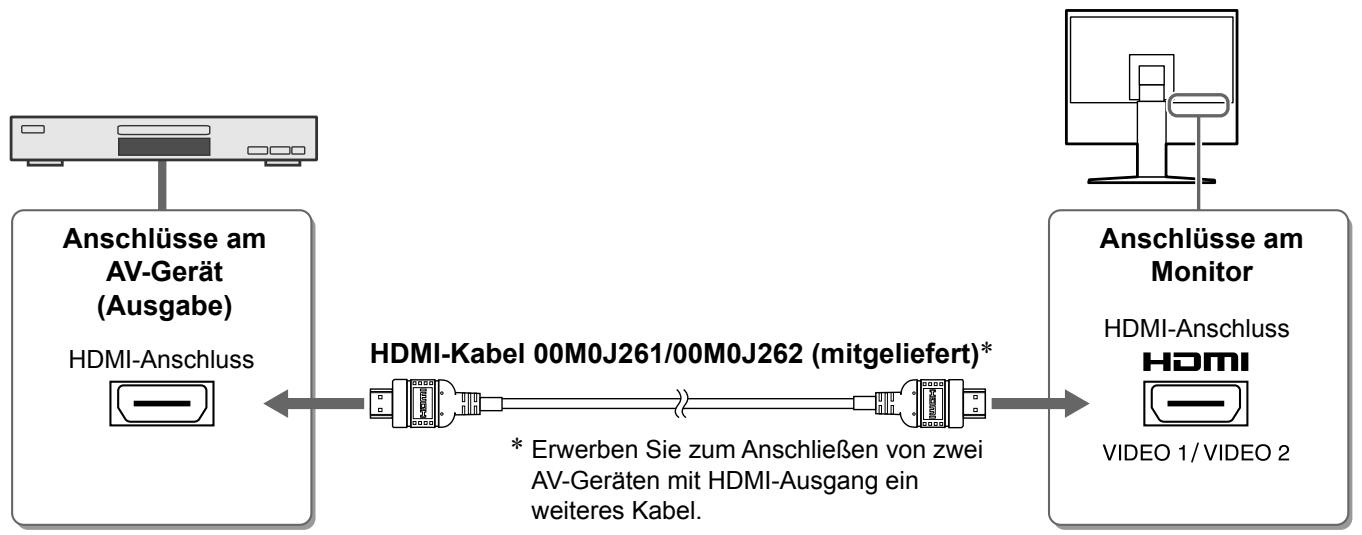

4 Schließen Sie AV-Geräte an.

1. Überprüfen Sie, ob dar AV-Gerät ausgeschaltet ist.
2. Schlieben Sie den Monitor mithilfe eines HDMI-Signalkabels an das AV-Gerät an.

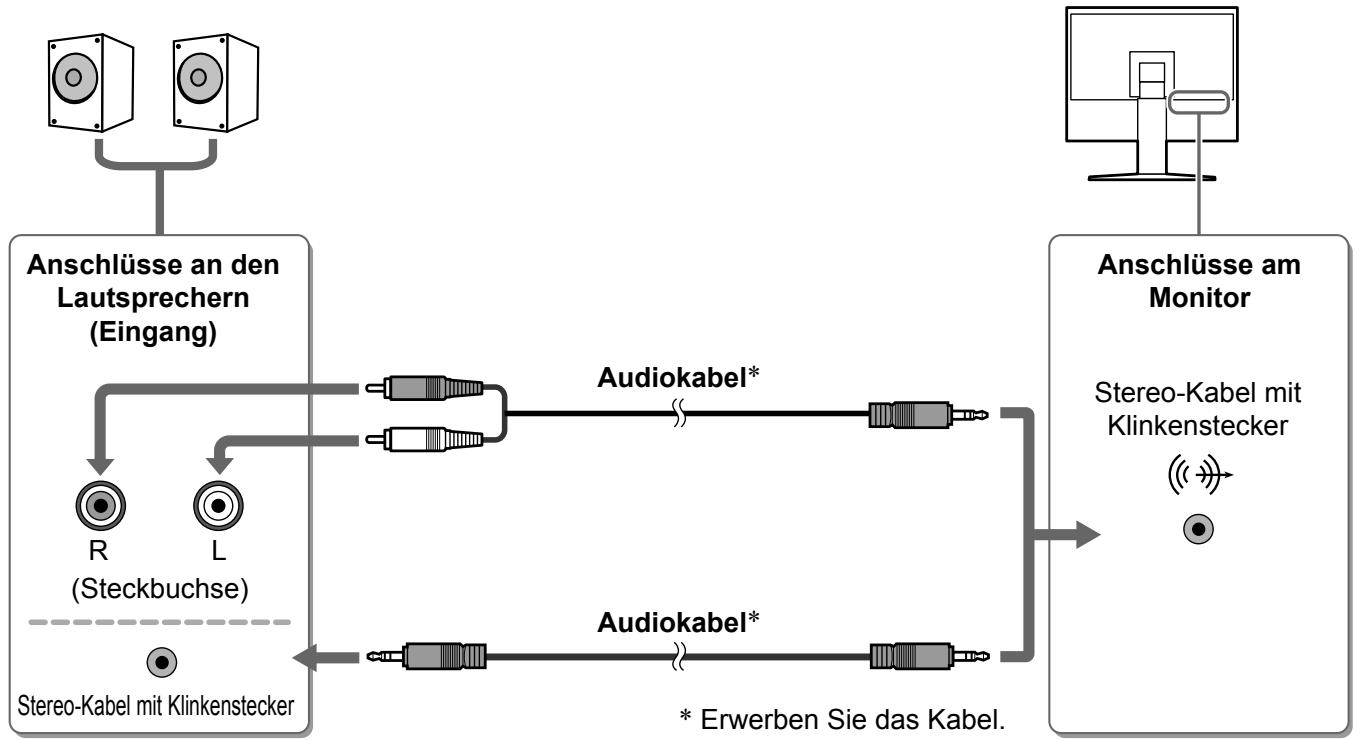

5 Schließen Sie Laufsprecher an.

1. Schlieben Sie den Monitor mithilfe eines passenden Signalkabels an den Lautsprecher an.

HINWEIS

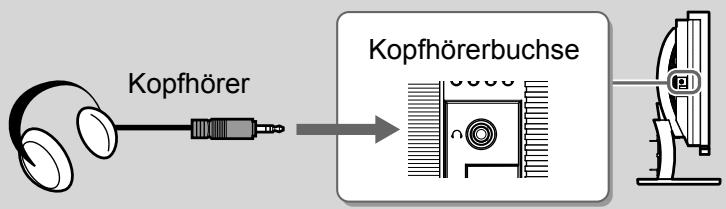

• Schlieben Sie zur Verwendung von Kopfhörenn diese an der Kopfhörerbuchse des Monitors an.

6 Stecken Sie das Netzkabel des Monitors in eine Steckdose.

1. Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose.

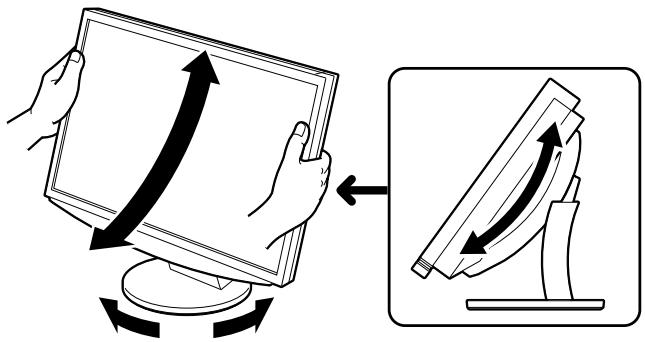

Höhe und Neigung des Bildschirms einstellen

Stellen Sie die für ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.

1 Berühren Sie , um den Monitor einzuschalten.

Die Betriebsanzeige des Monitors leuchtet auf (blau).

2 Schalten Sie das externe Gerät ein.
3 Wechseln Sie das Eingangsgesignal, um das vom Gerät ausgegebene Bild anzuzeigen.

1. Berühren Sie INPUT.

Das Menu wird angezeigt.

1. Verschieben Sie den Schieberegler nach links bzw. rechts, um das Eingabesignal auszuwahlen, und tippen Sie auf den Schieberegler.

Das Bild wird angezeigt.

Menu „Eingabeauswahl“

4 Führn Sie nach der Anzeige des Bilds auf dem Monitor je nach Monitorstatus die folgenden Schritte aus.

■ Beim Empfang eines analogen Signals vom PC (bei Eingabeauswahl für PC 2) [Autom.

Bildeinst./Auto.Bereichseinst.]

Fuhren Sie die Funktion zur automatischen Einstellung aus. Der Bildschirm (Clock, Phase, Position) und der Signalausgabebereich werden automatisch angepasst.

Falls Sie den digitalen Eingang (bei Eingabeauswahl für PC 1) verwenden, ist die Automatk Funktion nicht erforderlich, da das Bild durch die voreingestelltten Werte des Monitors automatisch korrekt angezeigt wird.

1. Berühren Sie MENU.

Das Einstellungsmenu wird angezeigt.

1. Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

1. Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

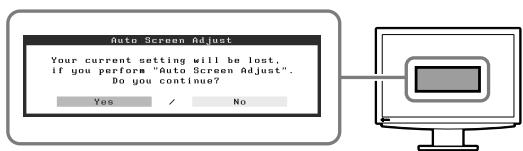

Ein Meldungsfenster wird angezeigt.

1. Wahlen Sie „Ja“, und tippen Sie auf den Schieberegler.

Die Funktion „Autom. Bildeinst.“ wird aktiviert und eine automatische Einstellung für „Clock“, „Phase“ und Bildposition durchgeführt.

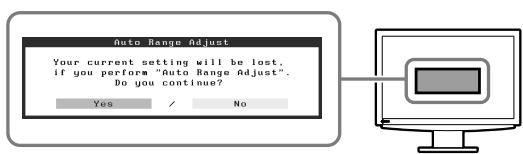

1. Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Ein Meldungsfenster wird angezeigt.

1. Wahlen Sie „Ja“, und tippen Sie auf den Schieberegler.

Die Funktion „Auto. Bereichseinst.“ wird aktiviert und eine automatische Einstellung des

Signalausgabebereichs vorgenommen.

1. Berühren Sie MENU.

Das Einstellungsmenu wird beendet.

Menu „Bildparameter“

Hinweis

Die Funktion „Autom. Bildeinst." Funktioniert ordnungsgemäß, wenn das Bild vollständig auf dem gesamtten Monitor angezeigt wird.

Die Einstellung funktioniert mölicherweise nicht ordnungsgemäß, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als Desktop-Hintergrundfarbe gewählt haben.

Die Funktion „Autom. Bildeinst.“ Funktioniert möglicherweise nicht mit bestimmten Grafikkarten.

■ Beim Anschlieben eines PCs mit USB-Anschluss [USB]

Legen Sie die USB-Einstellung des Monitors je nach verwendetem PC auf „PC 1“ oder „PC 2“ fest. Ist diese Einstellung nicht richtig festgelegt, Funktionieren die an den Monitor angeschlossenen USB-Geräte u. U. nicht ordnungsgemäß, oder es wird kein Ton über die Laatsprecher ausgegeben.

Hinweis

• Beim Wechseln der USB-Einstellung wird ein Meldungsfenster angezeigt.

Meldung:

"Wird die USB-Einstellung geändert, besteht die USB-Verbindung zum ausgewählten PC verloren. Mocht den Sie die Einstellung ändern?"

Beachten Sie bei der Meldung Folgendes:

• Wechseln Sie beim Anschlieben eines Speichermediums wie beispisseweise eines USB-Speichermediums nicht die Einstellung. Die Daten gehen möglicherweise verloren oder werden beschädigt. Ändern Sie die USB-Einstellung nach dem Entfernen des Speichermediums.

• Ändern Sie die Einstellung nicht, wenn die Anwendung zur Tonwiedergabe o. ä. ordnungsgemäß Funktioniert. Der Ton wird u. U. nicht wiedergegeben, wenn die Einstellung auf den ursprünglichen Wert zurückgesetzt wird. Ändern Sie die USB-Einstellung nach dem Beenden der Anwendung.

• Berühren Sie MENU.

Das Einstellungsmenu wird angezeigt.

1. Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

1. Verschieben Sie zum Auswahlen der Einstellung den Schieberegler nach links oder rechts.
2. Tippen Sie nach dem Vornehmen der Einstellung auf den Schieberegler.

Die USB-Einstellung wurde vorgenommen.

1. Berühren Sie MENU.

Das Einstellungsmenu wird beendet.

Die Lautstärke ist zu hoch/zu niedrig [Lautstärke]

Passen Sie die Lautstärke an.

1. Tippen Sie den Schieberegler an.

Das Menu wird angezeigt.

1. Verschieben Sie zum Anpassen der Lautstärke den Schieberegler nach links oder rechts.

Das Verschieben des Schiebereglers nach links verringert die Lautstärke, das Verschieben nach rechts erhöht sie.

Menu „USB“

Menu „Lautstärke“

Hinweis

• Schalten Sie den Monitor aus, wenn Sieihn langere Zeit nicht verwenden. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen.

Anzeigemodus auswahlen

Durch das Wechseln des Farbmodus kann der geeignete Anzeigemodus schnell und einfach gewählt werden.

Farbmodus

(Für PC-Eingangssignal)

Text	Einstellung für Textverarbeitungen und Tabellenkalkulationen.
Bild	Einstellung für Fotos und Bilder.
Film	Einstellung für animierte Bilder.
Benutzerdef. (PCx*)	Zum wunschgemäßen Einstellen der Farben.
sRGB	Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.

(FürVIDEO-Eingangssignal)

Standard	Standardvideoanzeige.
Weich	Geeignet für Kinoeffekt usw.
Dynamisch	Geeignet für klar umrissene Bilder.
Benutzerd. (VIDEOx*)	Zum wunschgemäßen Einstellen der Farben.

• Der zu dieser Zeit ausgewählte Eingang wird angezeigt.

1 Berühren Sie MENU.

Das Einstellungsmenu wird angezeigt.

2 Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

3 Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

4 Verschieben Sie zum Auswahlen des Modus den Schieberegler nach links oder rechts.

5 Tippen Sie beim gewündchten Farbmodus auf den Schieberegler.

Dadurch wird der ausgewählte Modus gespeichert.

6 Berühren Sie MENU.

Das Einstellungsmenu wird beendet.

Menu „Farbmodus“

Bildschirmhelligkeit einstellen

BrightRegulator

Die Bildschirmhelligkeit wird automatisch angepasst. Diese Einstellung wird entsprechend der Helligkeit des Bildes und der vom Sensor (unter am Monitor) erkannten Umgebungshelligkeit vorgenommen.

Manuelle Einstellung

1 Berühren Sie MENU.

Das Einstellungsmenu wird angezeigt.

2 Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

3 Wahlen Sie das Symbol , und tippen Sie auf den Schieberegler.

Das Menu wird angezeigt.

4 Verschieben Sie zum Anpassen der Helligkeit den Schieberegler nach links oder rechts.

Das Verschieben des Schiebereglers nach links verringert die Helligkeit, das Verschieben nach rechts erhöht sie.

5 Tippen Sie bei der gewündchten Helligkeit auf den Schieberegler.

Damit wird die eingestellte Helligkeit gespeichert.

6 Berühren Sie MENU.

Das Einstellungsmenu wird beendet.

Hinweis

• Bedecken Sie nicht den Sensor.

Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Problem:Kein Bild

Wird auch nach dem Durchführung der nachfolgenden vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an ihren Fachhändler.

1. Prufen Sie den Status der Betriebsanzeige.

Symptom	Status	Mögl. Ursache und Lösung
Kein Bild	Anzeigenstatus: Aus	Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Berühren Sie ♂.
	Anzeigenstatus: Orange	Wechseln Sie mit der Taste INPUT das Eingangssignal.
		(Beim Eingang des PC-Signals) Drücken Sie eine Taste auf der Tastatur, oder klichen Sie mit der Maus.
		Schalten Sie den PC ein.
		(Beim Eingang des Videosignals) Schalten Sie das AV-Gerät an.
	Anzeigenstatus: Blau	Prüfen Sie, ob das externe Gerät ordnungsgemäß am Monitor angeschlossen ist.
		(Beim Eingang des PC-Signals) Überprüften Sie die Gain*-Einstellung.
		(Beim Eingang des Videosignals) Überprüften Sie die Einstellung für die Halbbildfrequency*.

• Weitere Einzelheiten zur Gain-Einstellung und der Einstellung für die Halbbildfrequency entnehmer Sie dem Benutzerhandbuch auf der CD-ROM.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

These Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor jedoch korrekt Funktioniert.

Symptom	Status	Mögl. Ursache und Lösung
PC 1 Signal Error fD:162.0MHz fH:75.0kHz fU:60.0 Hz	Die Freqenz des vom PC gesendeten Signals liegt nicht im zulässigen Bereich. (Diese Signalfrequency wird rot angezeigt.)	Ändern Sie den Modus mithilfe des zur Grafikkarte gehörenden Dienstprogramms. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.
VIDEO 1 Signal Error	Die Freqenz des vom AV-Gerät gesendeten Signals liegt nicht im zulässigen Bereich.	(Beim Eingang des Videosignals) Überprüfen Sie das Format des digitalen Signals anhand des Handbuchs des angeschlossenen Geräts.

FlexScan HD2441W

Hinweise zur Auswahl des richtigen Schwenkarms für ihren Monitor

Dieser Monitor ist für Bildschirmarbeitspläte vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, mussstatt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigten:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stätigkeit zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.
b)Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht hörer als die Augenhöhe eines Benutzers in sitzender Position ist.
c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmitte über dem Boden zwischen 135 - 150 cm beträgt.
d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5^ , min. nach hinten ≥ 5^ ).
e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand damit muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g)Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h)Der StandfuB mit Bildschirmgerat muB bei einer Neigung von bis zu 10^ aus der normalen aufrechten Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach ISO13406-2 mit dem Videosignal, 1920 × 1200 , Digital Eingang und mindestens 60,0Hz Bildwiederholfrequency, non interlaced. Weiterhin wird aus ergonomischen Gründen empfehlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhöern bzw. Kopfhöern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhöer- bzw. Kopfhöererausgang und damit auch den Schalldruckpegel.

,Maschinenlärminformations-Verordnung 3. GPSGV: Der hochste Schalldruckpegel beträgt 70dB(A) oder weniger gemäß EN ISO 7779^46

[Begrenzung des maximalen Schalldruckpegels am Ohr]

Bildschirmgeräte: Größte Ausgangsspannung 150 mV

Nicht für Bildschirm - Arbeitsplatzgeignet

EZO

EIZO NANAO CORPORATION

153 Shimokashiwano, Hakusan, Ishikawa 924-8566 Japan

Phone: [phone] Fax: [phone]

EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630, U.S.A.

Phone: [phone] Fax: [phone]

EIZO EUROPE AB

Lovangsvagen 14 194 61, Upplands Väsby, Sweden

Phone: [phone] Fax: [phone]

EIZO NANAO AG

Moosacherstrasse 6, Au CH - 8820 Wadenswil, Switzerland

Phone: [phone] Fax: [phone]

Avnet Technology Solutions GmbH

Lotscher Weg 66, D-41334 Nettetal, Germany

Phone: [phone] Fax: [phone]
