BEDIENUNGSANLEITUNG HD-PXT : MINISTATION™ WITH HARDWARE ENCRYPTION BUFFALO

2,5-Zoll-USB-Festplatte mit Verschlusselung

MiniStation HD-PXTU2

Bedienungsanleitung

Aufbau 2
Empfohlene Verwendung 3
Password vergessen? 6
Software 8
Spezifikationen 10

Inhaltsverzeichnis

1 Aufbau 2

Bauteile 2

2 Empfohlene Verwendung 3

3

Sperren des Laufwerks. 5

3 Password vergessen? 6

Rücksetzung auf die werkseitigen Standardeinstellungen. 6

4 Software (Windows) 8

Installieren der Software 8

Optionale Software 9

Secure Lock Manager Easy (Windows 7/Vista/XP) 9

TurboPC (Windows 7/Vista/XP) 9

TurboCopy (Windows 7/Vista/XP) 9

eco Manager (Windows 7/Vista/XP) 9

Picasa (Windows 7/Vista/XP) 9

5 Spezifikationen 10

Spezifikationen 10

Bauteile

Sperr-LED (weiβ)

OFF: Normaler Modus oder ausgeschaltet (OFF)

Blinkt: Verschlussungsmodus/Vor Eingabe des Passwords

Leuchtet auf: Verschlussungsmodus/Nach Eingabe des Passworts

Stromversorgungs/Zugriffs-LED (blau)

Leuchtet auf: Eingeschaltet (ON)

Blinkt: Zugriff

OFF: Ausgeschaltet (OFF)

Aufnahme
* Zum Verstauen des USB-Anschlusses

• Das USB-Kabel ist an thisem Gerät befestigt.
• USB-Kabel bei Verwendung aus der Aufnahme in Richtung Pfeil Herausziehen.

Warning

Um Schäden an Daten zu vermeiden, beachten Sie folgende Vorsichtsmaßnahmen:

• Konfigurieren Sie diese Gerät unter keinen Umständen als Ziel für virtuellen Speicher.
• Führn Sie folgende Schritte unter keinen Umständen durch, wenn auf Daten zugegriffen wird und die Daten-LED blinkt:

Trennen des USB-Kabels und Netzkabels

Ausschalten des Computers

Versetzen des Computers in einen energiesparenden Zustand (Bereitschafts-, Ruhe-oder Energiesparmodus)

Abmelden, Anmelden oder Benutzerwechsel

• Bei manchen Computern wird beim Umschalten aus einem energiesparenden Modus möglicherweise ein verzögerter Schreibvorgang angezeigt. Entfernen Sie in thisem Fall das Gerät, bevor Sie ihren Computer in den Energiesparmodus versetzen.
• Erlischt die Stromversorgungs/Zugriffs-LED beim Ausschalten des Computers nicht, trennen Sie das USB-Kabel von der MiniStation. Erlischt die Stromversorgungs/Zugriffs-LED nicht, wird der Verschlussungsmodus nicht aktiviert und ihre Daten sind nicht geschützt.
• Der Verschlussungsmodus ist standardmäßig deaktiviert. Um ihre Daten durch Verschlussung zu schätzen, aktivieren Sie den Verschlussungsmodus und konfigurierten Sie ein Passwort.
• Bewahren Sie Ihr Password an einem sicheren Ort auf. Wenn Sie Ihr Password vergessen, ist kein Zugriff auf Daten möglich, die im Verschlussungsmodus auf dem Laufwerk gespeichert wurden.
• Der Verschlussungsmodus wird von Macintosh-Computern nicht Unterstützung. Damit diesen Gerät mit einem Mac verwendet werden kann, darauf der Verschlussungsmodus nicht aktiviert sein.
• Bewahren Sie Ihr Passworditte sicherauf. Teilen Sie Ihr Password niemendem mit.
• Beim ersten Anschließlich des Geräts kann es ca. 20 Sekunden dauern, bis die Stromversorgungs/ Zugriffs-LED aufleuchtet.
• Die maximale Höhe einer Datei auf einer FAT32-Festplatte beträgt 4 GB. Um größere Dateien zu verwenden, formatieren Sie das Laufwerk mit NTFS oder Mac OS Extended neu.

• Wenn Sie diesen Gerät mit mehreren Partitionen verwenden, formatieren Sie jedem Volume vor dessen Verwendung.

• Wird Mac OS bei angeschlossener MiniStation gestartet, wird das Gerät möglicherweise nicht erkannt. Ziehen Sie in thisem Fall das USB-Kabel einige Sekunden lang ab und schreiben Sie es dann wieder an.

• Bei manchen Computern kann Windows bei angeschlossenem Gerät nicht gestartet werden. Schließen Sie die MiniStation in thisem Fall erst nach dem Starten des Computers an. Anweisungen zum Ändern der BIOS-Einstellungen, um von einer internen Festplatte zu starten, entnahmeu dem Handbuch Ihres Computers, wenn Sie ihren Computer bei angeschlossenem Gerät ein- oder ausschalten möchten.
• Die MiniStation unterstützt Hot-Plug. Sie können das USB-Kabel bei eingeschalteter MiniStation und eingeschaltetem PC abziehen oder anschließen. Ziehen Sie jedoch nicht das Kabel ab, wenn die Stromversorgungs/Zugriffs-LED blinkt, da in dieser Moment auf die Daten zugegriffen wird. Wenn Sie die MiniStation bei blinkender Stromversorgungs/Zugriffs-LED trennen, können ihre Daten verloren gehen oder beschädigt werden.
• Informationen sind den Handbuchern zu Ihr Computer und ihren Peripheriegeräten zu entnahmen.
• Starten Sie Ihr Betriebssystem nicht von der MiniStation aus.
• Lehnen Sie keine Gegenstände an diesen Gerät. Dies kann zur Fehlfunktion des Geräts führen.
• Ist die MiniStation mit einem USB-Anschluss 1.1 verbunden, zeigt Windows möglicherweise eine Meldung an, dass ein Hochgeschwindigkeits-USB-Gerät an ein Nicht-Hochgeschwindigkeits-USB-Hub angeschlossen wurde. Um eine optimale Leistung zu erzielen, schreiben Sie die MiniStation an einen USB-Anschluss 2.0 an oder klichen Sie auf "X", um fortzufahren.
• Wenn die MiniStation arbeitet (besonderss beim Start oder bei Zugriff), treten möglicherweise Betriebsgeräuche auf. Dies ist normal.
• Wenn der Treiber für die MiniStation installiert wird, werden verschiedene Geräte zum Geräte-Manager hinzugeführ.

Um den [Geräte-Manager] aufzurufen, gehen Sie wie folgt vor:

Windows 7/Vista. Klicken Sie auf [Start], klicken Sie mit der rechten Maustaste auf [Computer] und klicken Sie auf [Verwalten]. Wird die Meldung "Zur Fortsetzung des Programms ist ihre Zustimmung erforderlich" angezeigt, klicken Sie auf [Weiter] und anschließend auf [Geräte-Manager].

Windows XP............Klicken Sie auf [Start] und klichen Sie mit der rechten Maustaste auf [Arbeitsplatz].

Klichen Sie auf [Verwalten] und anschließend auf [Geräte-Manager].

Betriebssystem	Gerät	Geräte-Name im Geräte-Manager
Windows 7/Vista	USB-Controller	USB-Massenspeichergerät
	Laufwerk	BUFFALO HD-PXTU2 USB-Gerät
	DVD/CD-ROM-Laufwerk	BUFFALO Virtuelles CD-ROM USB-Gerät
Windows XP	USB-Controller	USB-Massenspeichergerät
	Laufwerk	BUFFALO HD-PXTU2 USB-Gerät
	DVD/CD-ROM-Laufwerk	BUFFALO Virtuelles CD-ROM USB-Gerät

Sperren des Laufwerks

Die MiniStation wird im Verschlussungsmodus in den folgenden Situationen gespert.

	Windows 7/Vista/XP	Mac OS
Secure Lock Manager Easy	V	Der Verschlussungsmodus wird nicht unterstützt
Herunterfahren	V
Neustart	V
Entfernen theses Geräts	V
Bereitschaftsmodus	V
Ruhemodus	V
Abmelden	-
Benutzerwechsel	-

V: Wird gespert
- :Wird nicht gespeffert
X: Nicht unterstützen

• Die MiniStation wird beim Abmelden oder bei Benutzerwechsel nicht gespert. Entfernen Sie die MiniStation, um sie zu sperren.
• Der Verschlussungsmodus wird vom Mac OS nicht unterstützt.

Password vergessen?

Befindet sich ihre MiniStation im Verschlussungsmodus und Sie haben Ihr Password vergessen, führen Sie nachfolgende Schritte durch, um das Gerät auf die werkseitigen Standardeinstellungen zurückzusetzen.

Hinweis: Für die Rücksetzung these Laufwerks wird ein Windows-Computer besteht. Die Software Secure Lock Manager Easy unterstützt das Mac-Betriebssystem nicht.

Rücksetzung auf die werkseitigen Standardeinstellungen

Haben Sie Ihr Password vergessen und besteht keine Möglichkeit, dass es ihren wieder einfält, muss das Gerät auf die werkseitigen Standardeinstellungen zureckgesetzt werden. Wenn Sie das Gerät auf die werkseitigen Standardeinstellungen zureicksetzen, werden alle auf dieser Festplatte gespeicherten Daten und das Password gelöscht.

Hinweis: Nach der Rücksetzung auf die werkseitigen Standardeinstellungen wird die Festplatte mit FAT32 formatiert und alle Dort befindlichen Daten werden gelöscht. Wenn Sie Datien speichern möchten, die größter als 4 GB sind, formatieren Sie die Festplatte nach der Rücksetzung auf die werkseitigen Standardeinstellungen mit NTFS oder Mac OS Extended.

1 Schließen Sie diese Gerät an ihren Windows-PC an.

Wird der Bildschirm zur Password-Überprüfung angezeigt, schreiben Sieihn.

Bei Windows Vista wird möglicherweise der Bildschirm für die automatische Wiedergabe angezeigt. Schließen Sie diesen ggf.

2 Klichen Sie auf [Start] - [(Alle) Programme] - [BUFFALO] - [Secure Lock Manager Easy] - [Secure Lock Manager Easy].

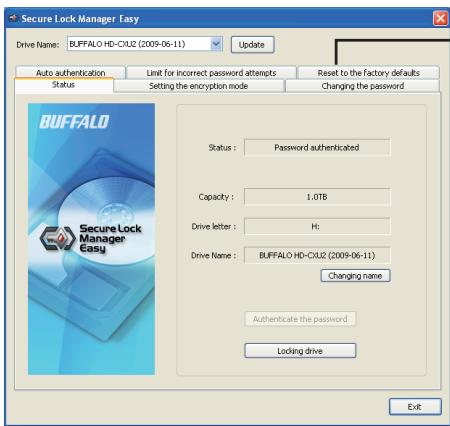

Der Secure Lock Manager Easy startet.

3

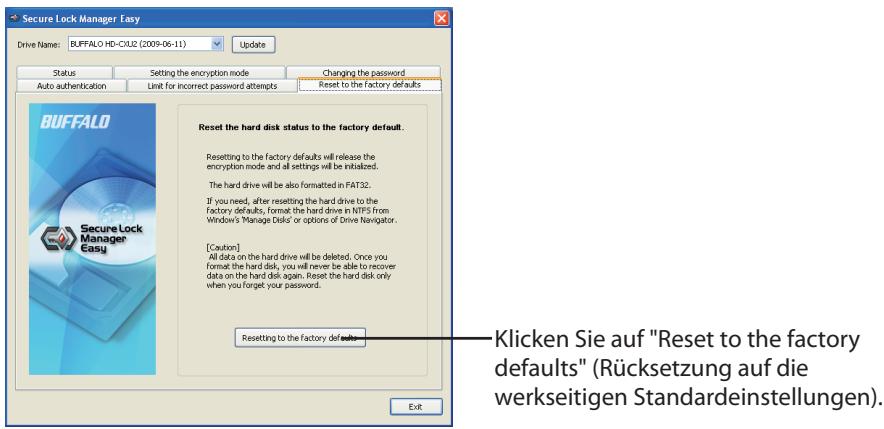

Klicken Sie auf "Reset to the factory defaults" (Rücksetzung auf die werkseitigen Standarddeinstellungen).

4

5

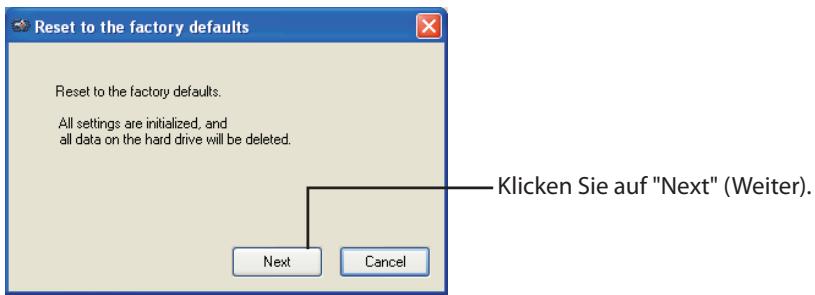

Befolgen Sie die angezeigten Anweisungen.

Alle auf der Festplatte gespeicherten Daten werden gelöscht! Dieser Vorgang kann nicht rückgangig gemacht werden. Bei einer Rücksetzung gehen alle Daten auf der Festplatte verloren.

6 Wird die Meldung "The hard disk status is now reset to the factory defaults." (Der Status der Festplatte wurde nun auf die werkseitigen Standardeinstellungen zurückgesetzt.) angezeigt, klichen Sie auf "OK".

Die Rücksetzung ist nun abgeschlossen. Warten Sie, bis die Festplatte erkannt wird. Wird sie nicht erkannt, entfern den Sie die Festplatte und schreiben Sie sie wieder an.

Installieren der Software

Installieren Sie die Software mithilfe des DriveNavigator-Assistenten. Führten Sie die nachfolgenden Schritte durch.

1 Schließen Sie die MiniStation an ihren Computer an.
2 Klichen Sie mit der rechten Maustaste unter Arbeitsplatz auf "Utility_HD-PXTU2" (und wahren Sie "Öffnen".
3 Doppelklichen Sie auf "DriveNavi.exe" ( ).

Der DriveNavigator-Assistant startet.

• Wird in Windows Vista die Meldung "Zur Fortsetzung des Programms ist ihre Zustimmung erforderlich" angezeigt, klichen Sie auf "Weiter".

4 Klichen Sie auf "Installation starten".
5 Klicken Sie auf "Installation zusammen Software".
6 Wahlen Sie die Zielsoftware und klichen Sie auf "Installieren".

Der Installationsassistent wird Sie durch die Installation führen.

Optionale Software

Secure Lock Manager Easy (Windows 7/Vista/XP)

Mit dieser Software werden die Verschlussungsfunktionen der MiniStation gesteuet. Verwenden Sie die Software für die Aktivierung der Verschlussung, die Einrichtung des Passworts, die Konfiguration der automatischen Authentifizierung usw. Die Verschlussung ist standardmäßig nicht aktiviert.

TurboPC (Windows 7/Vista/XP)

Mit TurboPC kann die Datenübertragungsgeschwindigkeit für Ihr Buffalo-Produkt erhöht werden.

TurboCopy (Windows 7/Vista/XP)

Für TurboCopy wird ein Cache verwendet, um die Datenübertragungsgeschwindigkeit zu erhöhen.

eco Manager (Windows 7/Vista/XP)

Mit dem eco Manager for HD konnen Sie die MiniStation in den Ruhemodus schalten, um Strom zu sparen.

Picasa (Windows 7/Vista/XP)

Mit Picasa halten sich digitale Fotos organisieren undbearbeiten.

Hinweis: Um digitale Fotos gemeinsam zu nutzen bzw. freiizugeben oder um Fotos per E-Mail zu senden, wird eine Internetverbindung benötigt.

Spezifikationen

• Informationen zu den aktuellsten Produktien oder zu kompatiblen Modellen finden Sie auf der Buffalo Website (www.buffalotech.com).

Schnittstelle		USB
Normenkonform		USB Spezifikation Rev. 2.0
Anschluss		USB-Anschluss Serie Mini-B
Sektorgröbe		512 Bytes
Zugriffszeit		max. 13 ms
Übertragungsgeschwindigkeit (Wahrheitswert)		max. 480 MBit/s (*1)
Werkseitiges Standardformat		FAT 32 (1 Partition) Verschlüsselung (Verschlüsselungsmodus) ist deaktiviert (*2)
Außenmaße		134 (T) X 90 (H) X 20 (B) mm (ausschließlich vorstehender Teile)
Leistungsaufnahme		2,5 W (beim Lesen/Schreiben)
Stromversorgung		5 V ± 5 %
Betriebsumgebung	Temperatur	5 - 35 °C
	Luftfeuchtigkeit	20 - 80 % (nicht kondensierend)
Kompatible Modelle		Folgende Computer mit USB-Anschlüssen als Standardausrüstung • DOS/V-Maschine (OADG-Spezifikation) • Apple Mac-Serie (Modèle mit Intel-Prozessor) Folgende Computer mit USB-Schnittstelle von Buffalo • DOS/V-Maschine (OADG-Spezifikation)
Kompatible Betriebssysteme	DOS/V-Maschine	Windows 7/Vista/XP
	Macintosh	Mac OS X 10.4 oder höher (*2)

1 Um optimale Übertragungsgeschwindigkeiten zu erzielen, schließen Sie die MiniStation an einen USB-Anschluss 2.0 an. Die MiniStation kann auch an einen USB-Anschluss 1.1 angeschlossen werden, die Datenübertragung ist bzw. jeder noch sehr viel langsamer.
2 Bei OS X wird der Verschlussungsmodus nicht Unterstützung.
