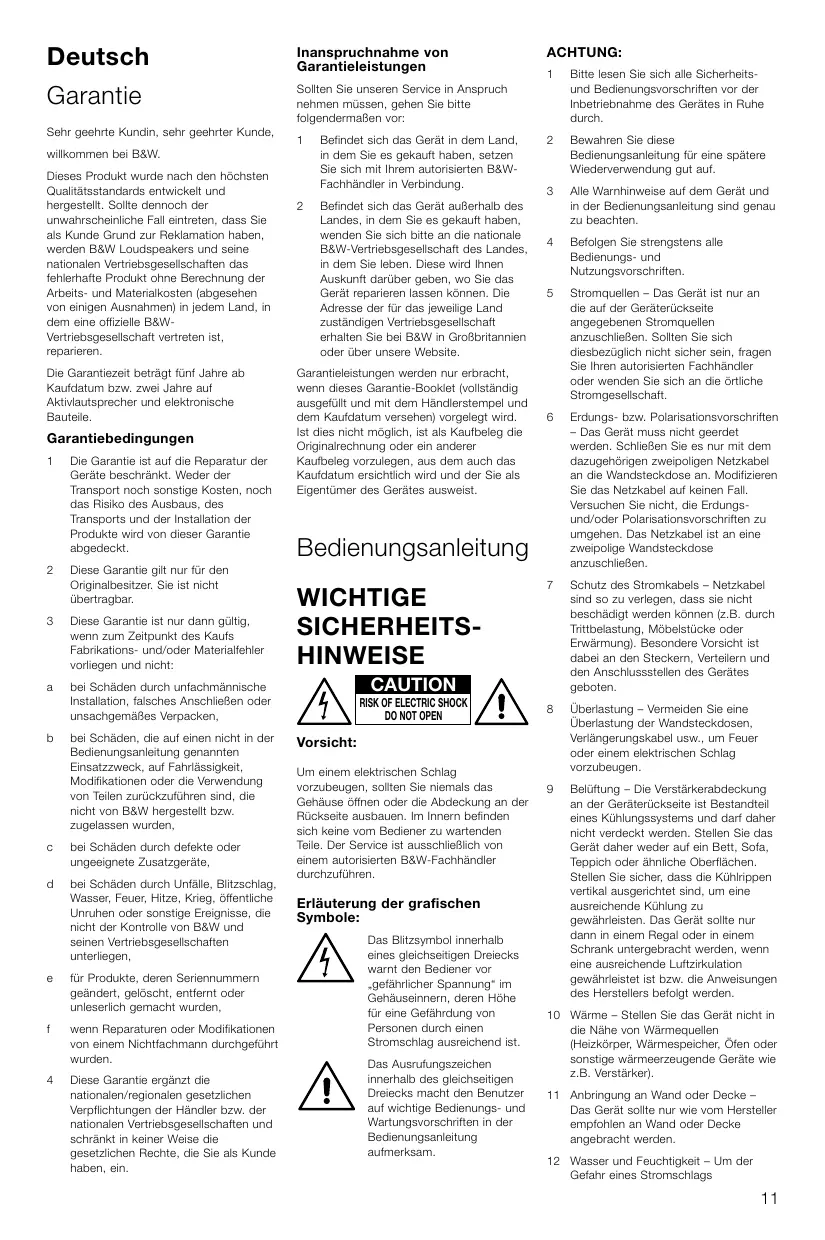

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruch nehmen müssen, gehen Sie bitte folgendermaßen vor:

Sehr geehrte Kundin, sehr geehrter Kunde,

Befindet sich das Gerät in dem Land, in dem Sie es gekauft haben, setzen Sie sich mit Ihrem autorisierten B&WFachhändler in Verbindung.

Befindet sich das Gerät außerhalb des Landes, in dem Sie es gekauft haben, wenden Sie sich bitte an die nationale B&W-Vertriebsgesellschaft des Landes, in dem Sie leben. Diese wird Ihnen Auskunft darüber geben, wo Sie das Gerät reparieren lassen können. Die Adresse der für das jeweilige Land zuständigen Vertriebsgesellschaft erhalten Sie bei B&W in Großbritannien oder über unsere Website.

willkommen bei B&W. Dieses Produkt wurde nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte dennoch der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden B&W Loudspeakers und seine nationalen Vertriebsgesellschaften das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jedem Land, in dem eine offizielle B&WVertriebsgesellschaft vertreten ist, reparieren. Die Garantiezeit beträgt fünf Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile.

Garantiebedingungen 1

Die Garantie ist auf die Reparatur der Geräte beschränkt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbaus, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.

Diese Garantie gilt nur für den Originalbesitzer. Sie ist nicht übertragbar.

Diese Garantie ist nur dann gültig, wenn zum Zeitpunkt des Kaufs Fabrikations- und/oder Materialfehler vorliegen und nicht:

bei Schäden durch unfachmännische Installation, falsches Anschließen oder unsachgemäßes Verpacken,

bei Schäden, die auf einen nicht in der Bedienungsanleitung genannten Einsatzzweck, auf Fahrlässigkeit, Modifikationen oder die Verwendung von Teilen zurückzuführen sind, die nicht von B&W hergestellt bzw. zugelassen wurden,

bei Schäden durch defekte oder ungeeignete Zusatzgeräte,

bei Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsgesellschaften unterliegen,

für Produkte, deren Seriennummern geändert, gelöscht, entfernt oder unleserlich gemacht wurden,

wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.

Diese Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Händler bzw. der nationalen Vertriebsgesellschaften und schränkt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

Garantieleistungen werden nur erbracht, wenn dieses Garantie-Booklet (vollständig ausgefüllt und mit dem Händlerstempel und dem Kaufdatum versehen) vorgelegt wird. Ist dies nicht möglich, ist als Kaufbeleg die Originalrechnung oder ein anderer Kaufbeleg vorzulegen, aus dem auch das Kaufdatum ersichtlich wird und der Sie als Eigentümer des Gerätes ausweist.

Bitte lesen Sie sich alle Sicherheitsund Bedienungsvorschriften vor der Inbetriebnahme des Gerätes in Ruhe durch.

Bewahren Sie diese Bedienungsanleitung für eine spätere Wiederverwendung gut auf.

Alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung sind genau zu beachten.

Befolgen Sie strengstens alle Bedienungs- und Nutzungsvorschriften.

Stromquellen – Das Gerät ist nur an die auf der Geräterückseite angegebenen Stromquellen anzuschließen. Sollten Sie sich diesbezüglich nicht sicher sein, fragen Sie Ihren autorisierten Fachhändler oder wenden Sie sich an die örtliche Stromgesellschaft.

Erdungs- bzw. Polarisationsvorschriften – Das Gerät muss nicht geerdet werden. Schließen Sie es nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungsund/oder Polarisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschließen.

Schutz des Stromkabels – Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Überlastung – Vermeiden Sie eine Überlastung der Wandsteckdosen, Verlängerungskabel usw., um Feuer oder einem elektrischen Schlag vorzubeugen.

Belüftung – Die Verstärkerabdeckung an der Geräterückseite ist Bestandteil eines Kühlungssystems und darf daher nicht verdeckt werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Stellen Sie sicher, dass die Kühlrippen vertikal ausgerichtet sind, um eine ausreichende Kühlung zu gewährleisten. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist bzw. die Anweisungen des Herstellers befolgt werden.

WICHTIGE SICHERHEITSHINWEISE CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Vorsicht: Um einem elektrischen Schlag vorzubeugen, sollten Sie niemals das Gehäuse öffnen oder die Abdeckung an der Rückseite ausbauen. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Der Service ist ausschließlich von einem autorisierten B&W-Fachhändler durchzuführen.

Erläuterung der grafischen Symbole: Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Bediener vor „gefährlicher Spannung“ im Gehäuseinnern, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist. Das Ausrufungszeichen innerhalb des gleichseitigen Dreiecks macht den Benutzer auf wichtige Bedienungs- und Wartungsvorschriften in der Bedienungsanleitung aufmerksam.

10 Wärme – Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte wie z.B. Verstärker). 11 Anbringung an Wand oder Decke – Das Gerät sollte nur wie vom Hersteller empfohlen an Wand oder Decke angebracht werden. 12 Wasser und Feuchtigkeit – Um der Gefahr eines Stromschlags

vorzubeugen, sollte das Gerät niemals in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle oder eines Swimmingpools, in Betrieb genommen werden. 13 Eindringen von Gegenständen und Flüssigkeit – Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. 14 Reinigung – Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker. Lesen Sie sich vorher die Hinweise zur Reinigung in Abschnitt „Pflege“ durch. 15 Befestigungen – Verwenden Sie ausschließlich Befestigungsmöglichkeiten, die vom Hersteller empfohlen werden, da es ansonsten zu Störungen kommen kann. 16 Zubehör – Stellen Sie das Gerät nicht auf eine instabile Sackkarre, einen instabilen Ständer, einen Dreifuß, eine Halterung oder einen Tisch. Durch ein herunterfallendes Gerät können Kinder und Erwachsene schwer verletzt und das Gerät stark beschädigt werden. Verwenden Sie für den Transport oder das Aufstellen des Gerätes nur vom Hersteller empfohlenes Zubehör oder solches, das mit dem Produkt verkauft wird. Montieren Sie das Gerät nur entsprechend den vom Händler gegebenen Hinweisen und verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. 17 Transport – Das Gerät sollte mit größter Vorsicht auf einer Sackkarre transportiert werden. Ruckartiges Anhalten, übermäßiger Kraftaufwand und unebene Oberflächen können zu einem Umfallen von Sackkarre samt Gerät führen. Stellen Sie sicher, dass sich unter dem Teppich keine Kabel befinden, die durch die Spikes beschädigt werden könnten. Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse lösen können. Dies kann zu Beschädigungen führen. Achten Sie darauf, dass Sie sich beim Heben des Gerätes nicht an den Spikes verletzen. 18 Phasen der Nichtbenutzung – Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker aus der Steckdose. 19 Service – Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren. 20 Durch geschultes Fachpersonal zu reparierende Schäden – Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Personal zu Rate, wenn: a das Netzkabel oder der Stecker beschädigt sind. b Gegenstände bzw. Flüssigkeit in

das Gerät gelangt sind. c das Gerät Regen ausgesetzt war. d das Gerät trotz Beachten der Bedienhinweise nicht ordnungsgemäß funktioniert. Stellen Sie nur die Bedienelemente ein, die in der Anleitung entsprechend ausgewiesen sind. Ein nicht ordnungsgemäßes Einstellen anderer Bedienelemente kann zu Schäden führen, die anschließend von einem qualifizierten Techniker behoben werden müssen, um das Gerät in seinen normalen Betriebszustand zurückzusetzen. e das Gerät hingefallen ist bzw. beschädigt wurde. f

das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist.

21 Ersatzteile – Werden Ersatzteile benötigt, vergewissern Sie sich, dass der Servicetechniker die vom Hersteller empfohlenen Teile verwendet, oder solche, die dieselben Spezifikationen aufweisen wie das Originalteil. Nicht zugelassene Ersatzteile können zu Feuer, einem elektrischen Schlag oder sonstigen Gefahren führen. 22 Im Innern des Verstärkers befinden sich Netzsicherungen. Diese sollten nur von einem autorisierten B&WFachhändler gewechselt werden. Beim Austausch dürfen nur Sicherungen des gleichen Typs mit den gleichen Nenndaten verwendet werden. 23 Sicherheitsprüfung – Nach Beendigung der Service- bzw. Reparaturarbeiten bitten Sie den Servicetechniker, eine Sicherheitsprüfung durchzuführen. Dadurch wird sichergestellt, dass das Gerät ordnungsgemäß funktioniert.

steigern. Die Verwendung dieses Subwoofers erweitert nicht nur den Bass im Tieftonbereich, sondern verbessert auch die Transparenz im Mitteltonbereich durch Entlastung der anderen Lautsprecher im Tieftonbereich. Bitte lesen Sie sich diese Bedienungsanleitung vor Inbetriebnahme des Subwoofers aufmerksam durch. Das Aufstellen von Beschallungsanlagen verlangt einige Planung und Experimentierfreudigkeit, wenn Sie das bestmögliche Ergebnis erzielen möchten. Diese Bedienungsanleitung wird Ihnen dabei helfen. Bevor Sie den Subwoofer an das Netz anschließen, sollten Sie mit den Sicherheitshinweisen vertraut sein. Beachten Sie alle Warnhinweise. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. B&W liefert in über 60 Länder und verfügt weltweit über ein Netz erfahrener Distributoren, die Ihnen zusammen mit den autorisierten B&W-Fachhändlern weiterhelfen, um Ihnen den Musikgenuss zu Hause zu ermöglichen.

Auspacken (Abbildung 1) Um ein beschädigungsfreies Auspacken des Subwoofers sicherzustellen, sollten Sie folgendermaßen vorgehen: •

Klappen Sie die Kartonlaschen nach hinten und drehen Sie Karton samt Inhalt um.

Ziehen Sie den Karton vom Inhalt ab.

Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren. Neben dieser Bedienungsanleitung enthält der Karton:

24 Magnetische Streufelder – Das Gerät erzeugt ein magnetisches Streufeld. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (Fernseh- und Computerbildschirmen, mechanischen Armbanduhren, Audiound Videobändern usw.) und Lautsprecher zu bewahren.

Einleitung Vielen Dank, dass Sie sich für diesen aktiven Subwoofer von B&W entschieden haben. Seit der Gründung 1966 war B&Ws oberstes Anliegen die perfekte Klangwiedergabe. Inspiriert durch den Firmengründer John Bowers wird diesem Streben nicht nur durch hohe Investitionen in die Audio-Technologie und stetige Innovationen Rechnung getragen, sondern auch durch die Liebe zur Musik, um sicherzustellen, dass die Technologie auch in neuen Anwendungsbereichen wie HiFiCinema optimal eingesetzt wird. Dieser Subwoofer ist für HiFi-CinemaAnwendungen geeignet. In 2-Kanal-AudioAnwendungen besteht seine Aufgabe darin, die Tieftonleistung von „Full-Range“Lautsprechern, d.h. Lautsprechern, die das komplette Klangspektrum abdecken, zu

1 Subwoofer 4 Gummifüße (können eingeschraubt werden) 4 Spikes mit Sicherungsmuttern (können eingeschraubt werden) 1 International Warranty Booklet (Hinweise zur Garantie, mehrsprachig)

Ausstattungsmerkmale des Subwoofers (Abbildung 2) 1

Frequenzregelung des Low-Pass-Filters

MODE AUTO/ON-Schalter

10 Lautstärkeregler 11 Netzkabel 12 Netzschalter

Die Funktion des Subwoofers Anwendung: HiFi-Cinema Die Hauptfunktion des Subwoofers besteht in der Wiedergabe der Signale des LFE(Low Frequency Effects)-Kanals. Darüber hinaus kann der Prozessor so konfiguriert werden, dass der Tiefbassanteil einiger oder aller anderen Kanäle dem LFESignal hinzugefügt wird, indem man für diese Lautsprecher beim Setup des Prozessors „small“ („klein“) einstellt. Anwendung: 2-Kanal-Audio Der Subwoofer übernimmt die Tieftonarbeit. In den meisten Fällen werden die besten Ergebnisse erzielt, wenn der Low-PassFilter aktiviert ist und die Satelliten, wie dies bei direktem Anschluss an die Endstufe der Fall ist, als Full-Range-Lautsprecher betrieben werden und der Subwoofer sie im Tieftonbereich entlastet. Sind die Satellitenlautsprecher sehr klein, kann der Ausgangspegel des Systems durch Überlastung der Basschassis begrenzt sein. Ist dies der Fall, kann durch Nutzung der High-Pass-Filter im Subwoofer der an die Satellitenlautsprecher abgegebene Bass begrenzt werden.

Positionieren des Subwoofers Da der Subwoofer ausschließlich Bässe produziert, die grundsätzlich weniger Richtungsinformation enthalten, ist seine Positionierung in gewisser Hinsicht nicht so schwierig wie die von Full-RangeLautsprechern. Die besten Resultate erhalten Sie, wenn der Subwoofer zwischen die Satellitenlautsprecher oder in die Nähe eines Satellitenlautsprechers gestellt wird. Bei Verwendung von zwei Subwoofern sollte jeweils einer neben einem Satellitenlautsprecher stehen. Eine Platzierung des Subwoofers hinter den Zuhörern führt im allgemeinen zu einer Verschlechterung des Klangbildes. Dies gilt auch für Surroundanwendungen. Jedoch kann hierin ein akzeptabler Kompromiss bestehen, falls die örtlichen Gegebenheiten es nicht anders zulassen. Wie bei allen Lautsprechern, wird die Klangqualität des Subwoofers durch die Nähe von Wänden beeinflusst. Der Bass wird stets intensiver, je größer die Oberflächen in nächster Nähe der Lautsprecher sind. Im Gegensatz zu FullRange-Lautsprechern kann die Klangbalance des Gesamtsystems einfach durch Einstellen des SubwooferLautstärkereglers optimiert werden. Je größer die Verstärkung durch den Raum, desto weniger muss der Subwoofer leisten. Jedoch hat dies nicht nur Vorteile. So werden tiefe Raumresonanzen durch die Platzierung in den Ecken eines Raumes verstärkt, wodurch die Tieftonwiedergabe nicht im Einklang mit der Frequenz steht. Letztendlich gibt es kein Patentrezept, da sich der Klang mit dem Raum verändert. Daher sollten Sie mehrere Positionen ausprobieren, bevor Sie Ihre Entscheidung treffen. Ein Musikstück mit längeren, variierenden Basspassagen erleichtert die Einstellung, um schließlich eine erstklassige Basswiedergabe sicherzustellen. Achten Sie auf betonte oder ruhigere Passagen. Durch die Verwendung eines weiteren

Subwoofers kann der Klang der Anlage im Hinblick auf Raumresonanzen optimiert werden, und zwar unabhängig von der Platzierung der Satellitenlautsprecher zur Verbesserung des Klangbildes. Wird der Subwoofer auf begrenztem Raum betrieben (z.B. in speziellem Mobiliar), muss für eine ausreichende Belüftung des Gerätes gesorgt werden. Lassen Sie sich von Ihrem autorisierten Fachhändler beraten. Zum Lieferumfang des Subwoofers gehören vier Spikes. Die Spikes bohren sich durch Teppichboden und liegen direkt auf dem Boden auf. Ohne Beschädigungen hervorzurufen, verleihen Sie dem Subwoofer eine hervorragende Standfestigkeit. Steht das Gerät auf einer empfindlichen Oberfläche, wie z.B. auf einem Holzfußboden, legen Sie entweder eine Schutzscheibe unter die Spikes oder bringen anstelle der Spikes die vier Gummifüße an. Beim Anbringen der Gummifüße bzw. Spikes schrauben Sie zunächst die Sicherungsmuttern vollständig auf das Gewinde und anschließend die Füße in die Gewindebohrungen im Gehäuseboden. Steht das Gerät instabil, lösen Sie die beiden betreffenden, gegenüberliegenden Füße, bis die optimale Standfestigkeit erreicht ist. Ziehen Sie die Sicherungsmuttern anschließend gegen die Bohrung fest.

Elektrische Anschlüsse Die zum System gehörenden Geräte sollten zunächst untereinander verbunden werden (achten Sie dabei auf die korrekte Polarität der Anschlüsse!), bevor die Anlage ans Stromnetz angeschlossen wird. Dadurch können Beschädigungen vermieden werden. An der Geräterückseite verfügt der Subwoofer über Line-Level- und SpeakerLevel-Anschlussmöglichkeiten. Die folgenden Hinweise helfen Ihnen beim Anschließen Ihrer Anlage: Anwendung: HiFi-Cinema Prozessor mit separaten Endstufen und Anschluss von einem oder mehreren Subwoofern – Abbildung 3 Prozessoren mit eingebauten Endstufen zum Anschluss von einem oder mehreren Subwoofern: – mit Line-Level-Subwooferausgang – Abb. 4 – mit Speaker-Level-Subwooferausgang – Abb. 5

Vollverstärker: – Full-Range-Signal zu den Satellitenlautsprechern und: – ein Subwoofer – Abb. 10 – zwei Subwoofer – Abb. 11 – Hochpasssignal zu den Satellitenlautsprechern und: – ein Subwoofer – Abb. 12 – zwei Subwoofer – Abb. 13

Einsatz von mehr als einem Subwoofer Durch die Verwendung mehr als eines Subwoofers in einem einzigen System kann die Leistung gesteigert werden: •

Durch präzise Stereokanaltrennung bis hin zu tiefsten Frequenzen.

In größeren Hörraumen.

Durch verbesserte maximale Klangleistung – dies ist oftmals sinnvoll bei der Wiedergabe von Spezialeffekten in HiFi-CinemaAnwendungen.

Durch Klangoptimierung im Hinblick auf Raumresonanzen.

Bei Verwendung von zwei Subwoofern für 2-Kanal-Audio wird die Stereokanaltrennung verbessert, wenn jeder Kanal seinen eigenen Subwoofer besitzt. Wichtig ist hierbei, dass jeder Subwoofer in der Nähe des jeweiligen Satellitenlautsprechers aufgestellt wird. Schließen Sie die Subwoofer wie in Abbildung 8 dargestellt an, wenn Sie die Subwoofer nicht in der Nähe des jeweiligen Satellitenlautsprechers unterbringen können.

Prüfen der Anschlüsse VERGEWISSERN SIE SICH, DASS DIE AUF DEM VERSTÄRKER ANGEGEBENE SPANNUNG DER NETZSPANNUNG ENTSPRICHT. Bevor Sie mit der Klangoptimierung Ihres neuen Systems beginnen und die Komponenten aufeinander abstimmen, sollten Sie noch einmal die Anschlüsse prüfen. Ist der Klang des Systems nicht optimal, obwohl die Bedienelemente des Gerätes richtig eingestellt wurden, so kann es sein, dass ein Gerät einfach nicht korrekt angeschlossen wurde. Stellen Sie daher sicher, dass: •

die Polarität korrekt ist. Verbinden Sie die positiven Anschlussklemmen der Satellitenlautsprecher stets mit den positivem Anschlüssen am Verstärker und die negativen Anschlussklemmen an den Satellitenlautsprechern mit den negativen Anschlüssen am Verstärker. Ansonsten ist der Klang unpräzise mit einem ungenauen Klangbild, schwachem Bass bzw. einer Kombination aus beidem.

die Signale aus dem rechten und linken Kanal nicht vermischt werden – das kann z.B. dazu führen, dass die Musik eines Orchesters genau seitenverkehrt wahrgenommen wird oder, was noch schlimmer ist, dass der Ton aus Ihrer HiFi-Cinema-Anlage nicht zur Handlung auf dem Bildschirm passt.

Anwendung: 2-Kanal-Audio Separate Vor- und Endstufen: – Full-Range-Signal zu den Satellitenlautsprechern und: – ein Subwoofer – Abb. 6 – zwei Subwoofer – Abb. 7 – Hochpasssignal zu den Satellitenlautsprechern und: – ein Subwoofer – Abb. 8 – zwei Subwoofer – Abb. 9

Ein- und Ausschalten Wir empfehlen Ihnen, den Subwoofer einzuschalten, bevor die Verstärker Signale vom Subwoofer erhalten. Entsprechend sollte der Subwoofer als letztes Gerät ausgeschaltet werden. Der MODE AUTO/ON-Schalter (8) und die On/Standby-Anzeige (9) funktionieren wie folgt: On: Befindet sich der Schalter in dieser Position, ist der Verstärker permanent eingeschaltet. Die Anzeige leuchtet grün. Auto: In der Auto-Position wird der Verstärker vollständig aktiviert und die Anzeige (9) leuchtet grün. Liegt 5 Minuten lang kein Eingangssignal an, schaltet der Verstärker automatisch in den Standby-Modus. Die Anzeige leuchtet rot. Bei Empfang eines Eingangssignals wird der Verstärker automatisch aktiviert. Die Anzeige leuchtet grün.

auf 75 dB SPL (C-weighting) eingestellt werden.

wahrnehmbar, lassen Sie den Schalter auf 0°.

Bei anderen Prozessoren wählen Sie für die Front- und Surroundlautsprecher die Einstellung „large“ oder „small“, bevor Sie die Pegel einstellen. Nutzen Sie den internen Testton und die Lautstärkeregler des Prozessors, um die Pegel aller Lautsprecher einzustellen. Ändern Sie die Einstellung des Lautstärkereglers am Subwoofer nur, wenn der Prozessor nicht genügend Spielraum zur Einstellung der korrekten Pegel liefert.

Surround-Prozessoren verfügen normalerweise über einen eingebauten Testgenerator, der zur Einstellung der relativen Pegel aller Lautsprecher genutzt werden kann. Sie sollten sich jedoch nicht scheuen, die Einstellungen Ihrem persönlichen Geschmack entsprechend zu verändern. Man neigt häufig dazu, sich von den Möglichkeiten, die der Subwoofer (besonders bei Spezialeffekten) bietet, beeindrucken zu lassen. Oftmals ist aber eine realistischere Wiedergabe zufriedenstellender. Dazu sollte die Einstellung des Subwooferpegels unter dem Standardpegel liegen.

Preisgünstige Schallpegelmesser sind in Elektronik-Fachgeschäften erhältlich. Sie sollten zur Pegeleinstellung verwendet werden. Der dem Prozessor beiliegenden Bedienungsanleitung können Sie weitere Informationen zur Einstellung der Pegel entnehmen.

Im Modus 2-Kanal-Audio •

Setzen Sie den Lautstärkeregler des Prozessors in die 9-Uhr-Position.

Setzen Sie den Schalter LOW-PASS FILTER in die Position IN.

Es stehen fünf Regler/Schalter zur Verfügung:

Setzen Sie den EQ-Schalter zunächst in Position A.

Regler zur Einstellung der Low-PassFilterfrequenz (5)

Setzen Sie den PHASE-Schalter zunächst auf 180 Grad.

EQ(qualisation)-Schalter (4)

Einstellen der Regler/Schalter

Die optimale Einstellung hängt von den jeweils mit dem Subwoofer kombinierten Geräten ab. Stellen Sie bei Verwendung von mehr als einem Subwoofer sicher, dass die Regler und Schalter bei allen Subwoofern gleich eingestellt sind. Kombination mit HiFi-CinemaProzessoren Der Subwoofer ist nicht THX®-lizensiert, kann gegebenenfalls aber auch mit einem THX®-Controller verwendet werden.

Bei Einsatz der Satelliten als Full-RangeLautsprecher (Abbildungen 6, 7, 10, 11) •

Setzen Sie den Frequenzregler des Low-Pass-Filters auf die -6-dBTrennfrequenz Ihrer Satellitenlautsprecher.

In den Technischen Daten jedes B&WLautsprechermodells finden Sie sowohl -3-dB- als auch -6-dB-Angaben. Gibt der Hersteller der Satellitenlautsprecher jedoch keine Frequenz für -6 dB an, sondern nur für -3 dB, liegt die optimale Einstellung für den LOW-PASS-FILTER-Frequenzregler zwischen 0,6 und 0,9 mal die -3-dBFrequenz. Satellitenlautsprecher high-passed (Abbildungen 8, 9, 12, 13)

Setzen Sie den Lautstärkeregler des Prozessors in die 9-Uhr-Position.

Setzen Sie den Schalter LOW-PASS FILTER in die Position OUT.

Siehe auch Abschnitt „Feinabstimmung“ unten.

Setzen Sie den EQ-Schalter zunächst in Position A.

Setzen Sie den PHASE-Schalter zunächst auf 0 Grad.

Die Einstellung der Low-PassFilterfrequenz spielt keine Rolle.

Siehe auch Abschnitt „Feinabstimmung“ unten. Stellen Sie bei Verwendung eines THX®Controllers sicher, dass die SubwooferFunktion aktiviert ist. Bei dieser Einstellung ist gewährleistet, dass alle für den Subwoofer erforderlichen Filter- und Pegeleinstellungen in allen Modi verfügbar sind. Zur Pegeleinstellung sollten die Testton- und Kanalpegeleinstellmöglichkeiten des THX®-Controllers genutzt werden. In allen Fällen sollten die Pegel mit Hilfe des Testtons in Hörposition

Setzen Sie den LOW-PASS FILTERFrequenzregler zunächst auf 80 Hz.

HiFi-Cinema Das Subwoofer (LFE)-Signal ist ein separater Kanal. Der LOW-PASS-Filter ist ausgeschaltet, da der Prozessor die Filterfunktion für die auf „small“ eingestellten Lautsprecher übernimmt. Es gilt, die optimale Position für den PhaseSchalter zu finden. In der Regel wird der Phase-Schalter auf 0° gesetzt. Steht der Subwoofer relativ weit von den anderen Lautsprechern entfernt oder kehrt der die anderen Lautsprecher antreibende Endverstärker das Signal um, so ist möglicherweise die 180°-Position zu bevorzugen. Setzen Sie den Schalter in beide Positionen und entscheiden Sie sich für die Position, bei der der Klang am vollsten ist. Ist kein deutlicher Unterschied

2-Kanal-Audio Es besteht ein Zusammenhang zwischen der optimalen Einstellung des PHASE- und des LOW-PASS-Frequenzreglers, die ferner auch von der Tiefton-Trennfrequenz der Satellitenlautsprecher und der relativen Positionen aller Lautsprecher eines Systems abhängt. Ist der High-Pass-Filter des Subwoofers für die Satellitenlautsprecher aktiviert, ist eine niedrigere Frequenz als 80 Hz einzustellen, wenn die für -3 dB angegebene Frequenz unter 80 Hz ist und eine höhere, wenn die Frequenz über 80 Hz liegt. Setzen Sie das System in die von Ihnen bevorzugte Position und spielen Sie Stücke mit kontinuierlichen Basspassagen. Prüfen Sie zunächst die Einstellung des PHASE-Schalters. Bei korrekter Einstellung klingt der Bass voller. Normalerweise ist die oben angegebene Position optimal, jedoch kann in manchen Fällen auch die andere Position empfehlenswert sein, wenn z.B. die Line-Level-Anschlüsse genutzt werden und die mit den Satellitenlautsprechern verbundenen Endstufen das Signal umkehren oder die Subwoofer nicht in der Nähe der Satellitenlautsprecher stehen. Anschließend stellen Sie die Lautstärke des Subwoofers so ein, dass sie im Einklang mit den Satellitensystemen steht. Nutzen Sie dazu eine große Programmbandbreite, um eine optimale Einstellung zu gewährleisten. Was bei einem Stück beeindruckend klingt, kann bei einem anderen als unangenehm empfunden werden. Hören Sie bei normalen Lautstärken, da sich die Wahrnehmung der Balance mit dem Schallpegel verändert. Nun stellen Sie die LOW-PASSFilterfrequenz ein, um einen homogenen Übergang zwischen Subwoofer und Satellitenlautsprecher zu erzielen. Dies ist wahrscheinlich die schwierigste Aufgabe.

Alle Anwendungen Bei der Einstellung des EQ-Schalters ist Folgendes zu beachten: Der Bass, den Sie hören, wird durch die Position des Subwoofers und die Raumeffekte beeinflusst. Sie sollten also die Einstellung wählen, die Ihrem Raum und der Position des Subwoofers am besten gerecht wird. Position A ist besser geeignet, wenn der Subwoofer in einer Ecke steht oder die Verstärkung durch den Raum groß ist,

während im umgekehrten Fall Position B gewählt werden sollte.

Werden bestimmte Basspassagen mehr betont als andere, ist der Klang der Anlage vermutlich nicht optimal an den Raum angepasst. Hierbei lohnt es sich, die Position des Subwoofers solange zu verändern, bis er optimal platziert ist. Selbst kleinste Änderungen in der Position – z.B. 15 cm – können einen erheblichen Einfluss auf den Klang haben. Versuchen Sie, einen Abstand zwischen Boden und Subwoofer zu schaffen oder den Subwoofer hin und her zu bewegen. Der Einsatz von mehreren Subwoofern kann die Wirkung von Raumresonanzen mildern, da jeder Subwoofer in unterschiedlichen Frequenzbereichen Resonanzen erzeugen wird. Wird der relative Abstand von Subwoofer(n) zu den Satellitenlautsprechern verändert, kann es unter Umständen erforderlich sein, die Einstellung des PhaseSchalters zu ändern. Ferner ist die Pegeleinstellung des Subwoofers zu prüfen (entweder über die Ausgangspegel des Prozessors oder die Lautstärkereglung am Verstärker des Subwoofers), aber erst, nachdem die Phase korrekt eingestellt wurde.

Stellen Sie bei Einsatz von mehr als einem Subwoofer sicher, dass der LOW-PASSFilterfrequenz-Regler und der PHASESchalter bei allen Subwoofern gleich eingestellt sind.

Pflege Das Subwoofergehäuse kann einfach mit einem trockenen Staubtuch abgewischt werden. Bei Verwendung eines AerosolReinigers sollten Sie diesen zunächst auf ein Tuch sprühen und nicht direkt auf das Gehäuse. Entfernen Sie die Frontabdeckung, indem Sie sie vorsichtig vom Gehäuse abziehen. Achten Sie darauf, dass dabei das Lautsprecherchassis nicht beschädigt wird. Die Frontabdeckung kann mit einer sauberen Bürste gereinigt werden. Benutzen Sie den Subwoofer nicht als Ablagefläche. Auf der Oberfläche abgestellte Gegenstände können wackeln und so die Klangqualität beeinträchtigen. Besonders Flüssigkeiten (z.B. Getränke oder Blumenvasen mit Wasser) sollten niemals auf den Subwoofer gestellt werden.

Wird Ihr System für längere Zeit nicht in Betrieb genommen, ziehen Sie den Netzstecker aus der Steckdose.
