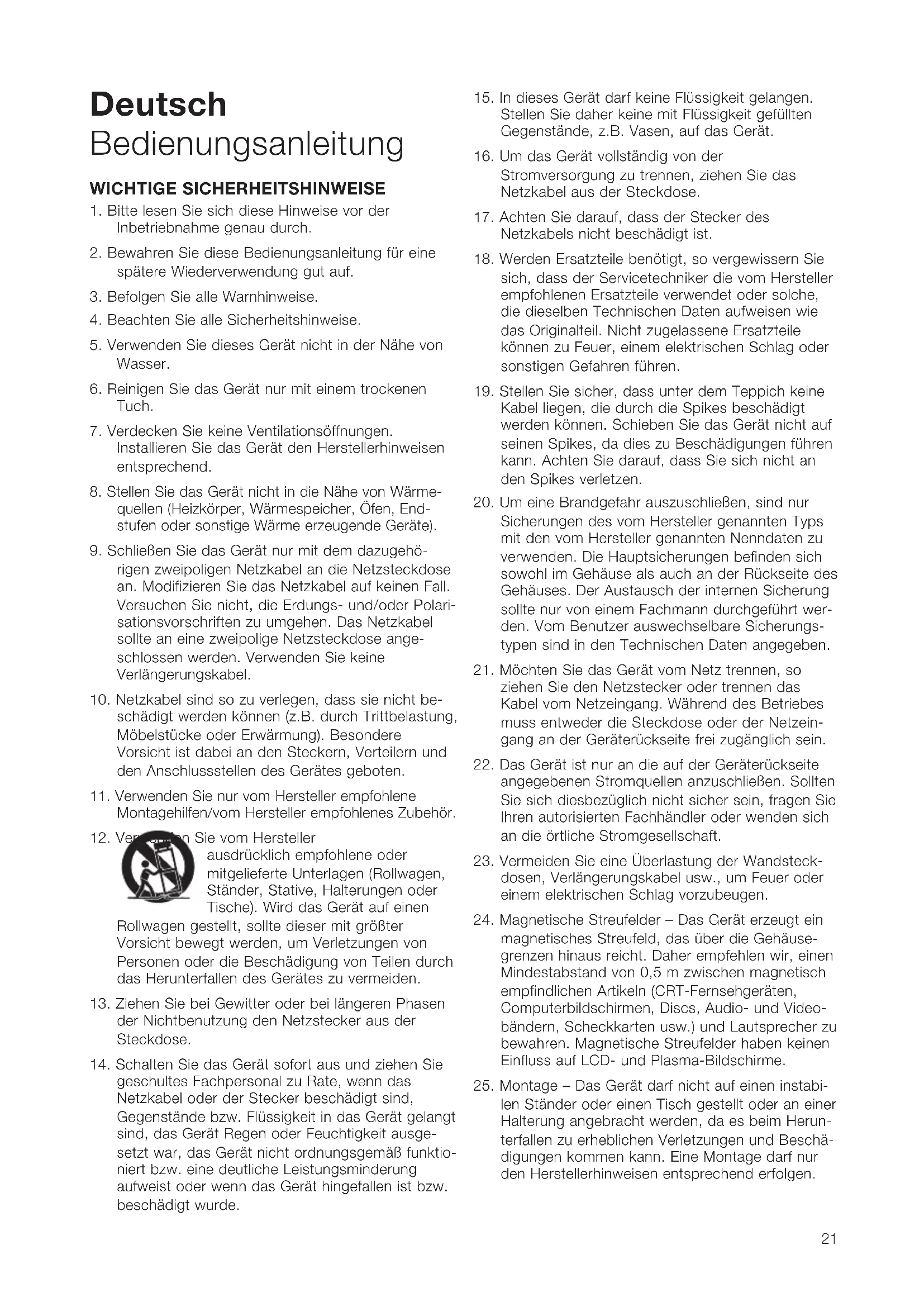

BEDIENUNGSANLEITUNG ASW608 B&W

1. Bitte lesen Sie sich diese Hinweise vor der

Inbetriebnahme genau durch.

2. Bewahren Sie diese Bedienungsanleitung für eine

spätere Wiederverwendung gut auf.

3. Befolgen Sie alle Warnhinweise.

4. Beachten Sie alle Sicherheitshinweise.

5. Verwenden Sie dieses Gerät nicht in der Nähe von

6. Reinigen Sie das Gerät nur mit einem trockenen

7. Verdecken Sie keine Ventilationsöffnungen.

Installieren Sie das Gerät den Herstellerhinweisen entsprechend.

8. Stellen Sie das Gerät nicht in die Nähe von Wärme-

quellen (Heizkörper, Wärmespeicher, Öfen, End- stufen oder sonstige Wärme erzeugende Geräte).

9. Schließen Sie das Gerät nur mit dem dazugehö-

rigen zweipoligen Netzkabel an die Netzsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polari- sationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Netzsteckdose ange- schlossen werden. Verwenden Sie keine Verlängerungskabel.

10. Netzkabel sind so zu verlegen, dass sie nicht be-

schädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

11. Verwenden Sie nur vom Hersteller empfohlene

Montagehilfen/vom Hersteller empfohlenes Zubehör.

12. Verwenden Sie vom Hersteller

ausdrücklich empfohlene oder mitgelieferte Unterlagen (Rollwagen, Ständer, Stative, Halterungen oder Tische). Wird das Gerät auf einen Rollwagen gestellt, sollte dieser mit größter Vorsicht bewegt werden, um Verletzungen von Personen oder die Beschädigung von Teilen durch das Herunterfallen des Gerätes zu vermeiden.

13. Ziehen Sie bei Gewitter oder bei längeren Phasen

der Nichtbenutzung den Netzstecker aus der Steckdose.

14. Schalten Sie das Gerät sofort aus und ziehen Sie

geschultes Fachpersonal zu Rate, wenn das Netzkabel oder der Stecker beschädigt sind, Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausge- setzt war, das Gerät nicht ordnungsgemäß funktio- niert bzw. eine deutliche Leistungsminderung aufweist oder wenn das Gerät hingefallen ist bzw. beschädigt wurde.

15. In dieses Gerät darf keine Flüssigkeit gelangen.

Stellen Sie daher keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät.

16. Um das Gerät vollständig von der

Stromversorgung zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

17. Achten Sie darauf, dass der Stecker des

Netzkabels nicht beschädigt ist.

18. Werden Ersatzteile benötigt, so vergewissern Sie

sich, dass der Servicetechniker die vom Hersteller empfohlenen Ersatzteile verwendet oder solche, die dieselben Technischen Daten aufweisen wie das Originalteil. Nicht zugelassene Ersatzteile können zu Feuer, einem elektrischen Schlag oder sonstigen Gefahren führen.

19. Stellen Sie sicher, dass unter dem Teppich keine

Kabel liegen, die durch die Spikes beschädigt werden können. Schieben Sie das Gerät nicht auf seinen Spikes, da dies zu Beschädigungen führen kann. Achten Sie darauf, dass Sie sich nicht an den Spikes verletzen.

20. Um eine Brandgefahr auszuschließen, sind nur

Sicherungen des vom Hersteller genannten Typs mit den vom Hersteller genannten Nenndaten zu verwenden. Die Hauptsicherungen befinden sich sowohl im Gehäuse als auch an der Rückseite des Gehäuses. Der Austausch der internen Sicherung sollte nur von einem Fachmann durchgeführt wer- den. Vom Benutzer auswechselbare Sicherungs- typen sind in den Technischen Daten angegeben.

21. Möchten Sie das Gerät vom Netz trennen, so

ziehen Sie den Netzstecker oder trennen das Kabel vom Netzeingang. Während des Betriebes muss entweder die Steckdose oder der Netzein- gang an der Geräterückseite frei zugänglich sein.

22. Das Gerät ist nur an die auf der Geräterückseite

angegebenen Stromquellen anzuschließen. Sollten Sie sich diesbezüglich nicht sicher sein, fragen Sie Ihren autorisierten Fachhändler oder wenden sich an die örtliche Stromgesellschaft.

23. Vermeiden Sie eine Überlastung der Wandsteck-

dosen, Verlängerungskabel usw., um Feuer oder einem elektrischen Schlag vorzubeugen.

24. Magnetische Streufelder – Das Gerät erzeugt ein

magnetisches Streufeld, das über die Gehäuse- grenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Video- bändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD- und Plasma-Bildschirme.

25. Montage – Das Gerät darf nicht auf einen instabi-

len Ständer oder einen Tisch gestellt oder an einer Halterung angebracht werden, da es beim Herun- terfallen zu erheblichen Verletzungen und Beschä- digungen kommen kann. Eine Montage darf nur den Herstellerhinweisen entsprechend erfolgen. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2122 Wenn Sie dieses Symbol auf dem Gerät sehen, so bedeutet es, dass beim Öffnen des Gerätes die Gefahr eines elektrischen Schlages besteht. Im Gehäuse- innern befinden sich keine vom Bediener zu wartenden Teile. Ziehen Sie nur qualifiziertes Personal zu Rate. Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht. Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungs- (Service-)hinweise in der dem Gerät beiliegenden Literatur hin. WARNUNG: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Betreiben Sie das Gerät nicht im Regen, nicht in der Nähe von Wasser und nicht in einer feuchten Umgebung. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Achten Sie beim Anschließen des Gerätes darauf, dass die Netzsteckdose frei zugänglich ist. Treten Störungen auf, so schalten Sie das Gerät sofort aus und ziehen den Netzstecker, da selbst bei ausgeschaltetem Gerät noch immer ein minimaler Strom zum Gerät fließt. Ziehen Sie den Netzstecker auch, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen. Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für die Marke Bowers & Wilkins entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung vor dem Auspacken und der Installation des Produktes genau durch. Dies wird Ihnen bei der optimalen Nutzung des Systems helfen. B&W liefert in über 60 Länder und verfügt über ein weites Netz erfahrener Distributoren, die Ihnen weiterhelfen, auch wenn der Händler Ihr Problem nicht lösen kann. Umweltinformation B&W-Produkte entsprechen den internatio- nalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die hier abgebildeten Symbole stehen für deren Einhaltung und besagen, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen. Erkundigen Sie sich diesbezüglich bei der örtlichen Abfallentsorgung. Kartoninhalt Im Versandkarton liegen: 1 Netzkabel 1 Zubehörpaket bestehend aus: 4 M6-Spikes 4 M6-Gummifüßen 4 Sicherungsmuttern (Schlüsselweite 10 mm) Installation Der Subwoofer ist sowohl für HiFi-Cinema-Anwendun- gen als auch zur Steigerung der Bass-Performance von Vollbereichslautsprechern in 2-Kanal-Audiosystemen geeignet. Sollen Audiosysteme ihr volles Leistungspo- tenzial entfalten, so sind einige Überlegungen hinsichtlich ihrer Installation erforderlich. Nützliche Hinweise hierzu erhalten Sie in dieser Bedienungsanleitung. Der Subwoofer wird an die Stromversorgung ange- schlossen. Daher ist es wichtig, dass Sie sich mit allen Sicherheitshinweisen vertraut machen und alle Warn- hinweise beachten. Bewahren Sie die Bedienungsan- leitung für eine spätere Wiederverwendung gut auf. Anschlussmöglichkeiten und Bedienelemente des Subwoofers (Figure (Abb.) 1)

2. On/Auto/Stand-By-Schalter

5. Regler zur Einstellung der Tiefpassfrequenz (LOW-

6. Schalter zum Ein-/Ausschalten des Tiefpass-Filters

9. Phasenschalter (PHASE)

14. Externer Sicherungshalter

Einsatzbereiche des Subwoofers Die Hauptfunktion eines Subwoofers besteht in der Reproduktion der Signale des LFE(Low Frequency Effects)-Kanals eines A/V-Prozessors. Darüber hinaus kann der Prozessor so konfiguriert werden, dass der Tiefbassanteil einiger oder aller anderen Kanäle der LFE-Information hinzugefügt wird. Dabei werden beim Setup des Prozessors in der Regel die „Kleinen" Laut- sprecher angewählt. Bei 2-Kanal-Anwendungen wird ein Subwoofer ge- nutzt, um die Bässe, die von den Satellitenlautspre- chern nicht wiedergegeben werden können, zu repro- duzieren. Das Tiefpass-Filter des Subwoofers muss so eingestellt werden, dass der Subwoofer an der Stelle CAUTION

ACHTUNG: GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICHT ÖFFNEN 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2223 die Wiedergabe übernimmt, an der die Satellitenlaut- sprecher überfordert sind. Subwoofer-Positionierung und -Installation Das Ohr nimmt die Quelle zur Wiedergabe von tiefen Frequenzen kaum wahr, so dass die Positionierung des Subwoofers im Vergleich zu den Vollbereichslaut- sprechern im Allgemeinen weniger kritisch ist. Die besten Ergebnisse werden jedoch erzielt, wenn der Subwoofer zwischen dem linken und dem rechten Lautsprecher oder in der Nähe eines dieser Lautspre- cher platziert wird. Werden zwei Subwoofer eingesetzt, so sollten Sie einen neben den linken und den anderen neben den rechten Lautsprecher stellen. Steht der Subwoofer hinter der Hörposition, so führt dies – auch in Mehrkanal-Surround-Installationen – im Allgemeinen zu einem schlechteren Klangbild. Dies kann aber trotzdem ein akzeptabler Kompromiss sein, wenn die räumlichen Gegebenheiten es nicht anders zulassen. Wie bei allen Lautsprechern, wird der Klang des Subwoofers durch die Nähe von Wänden beeinflusst. Der Bass wird intensiver, je größer die Oberflächen in nächster Nähe der Lautsprecher sind. Im Gegensatz zu Vollbereichslautsprechern kann die Klangbalance des Gesamtsystems einfach durch Einstellen des Subwoofer-Lautstärkepegels optimiert werden. Je größer die Verstärkung durch den Raum ist, desto niedriger kann die Lautstärke eingestellt werden und desto weniger muss der Subwoofer leisten. Jedoch hat dies nicht nur Vorteile. So werden tiefe Raumreso- nanzen durch die Platzierung in den Ecken eines Raumes verstärkt, wodurch die Tieftonwiedergabe nicht im Einklang mit der Frequenz steht. Letztendlich gibt es kein Patentrezept, da sich der Klang mit dem Raum verändert. Daher sollten Sie mehrere Positionen ausprobieren, bevor Sie eine Entscheidung treffen. Ein Musikstück mit längeren, variierenden Basspassagen erleichtert die Einstellung, um schließlich eine erst- klassige Tieftonwiedergabe sicherzustellen. Achten Sie auf betonte oder ruhigere Passagen. Wird der Subwoofer auf begrenztem Raum betrieben (z.B. in speziellem Mobiliar), muss für eine ausreichen- de Belüftung des Gerätes gesorgt werden. Lassen Sie sich von Ihrem autorisierten Fachhändler beraten. Der Subwoofer ist so konzipiert, dass er auf den Boden gestellt wird. Stellen Sie unbedingt sicher, dass der Subwoofer fest auf dem Boden steht. Benutzen Sie daher, wann immer möglich, die beiliegenden Spikes. Die Spikes sind so ausgelegt, dass sie sich durch den Teppich bohren und auf der Bodenober- fläche aufliegen. Schrauben Sie zunächst die Siche- rungsmuttern so auf die Spikes, dass sie sich oberhalb des Teppichs befinden, wenn die Spikes darunter auf dem Boden aufliegen. Schrauben Sie die Spikes vollständig in die Gewinde am Lautsprecher- boden. Steht das Gerät instabil, so lösen Sie die beiden auf dem Boden aufliegenden Spikes so lange, bis die optimale Standfestigkeit erreicht ist. Ziehen Sie nun die Sicherungsmuttern gegen das Gehäuse fest. Sie können sich das Anbringen und Einstellen der Spikes erleichtern, indem Sie zunächst die optimale Lautsprecherposition festlegen. Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, so verwenden Sie entweder eine Schutzscheibe aus Metall (etwa eine Münze) und legen diese zwischen Spike und Boden oder Sie nutzen die zum Lieferumfang gehörenden Gummifüße. Schrauben Sie die Gummifüße in die an der Unterseite des Gehäuses befindlichen Gewinde. Die an der Subwooferfront befindliche Abdeckung kann gegebenenfalls abgenommen werden. Berühren Sie jedoch auf keinen Fall die beweglichen Teile der Chassis, da hierdurch Beschädigungen hervorgerufen werden können. Einsatz von mehr als einem Subwoofer Durch den Einsatz von mehr als einem Subwoofer kann die Performance des Systems folgendermaßen verbessert werden:

• Bis hin zu den tiefsten Frequenzen ist eine präzise Stereokanaltrennung sichergestellt.

• Der Klang wird im Hinblick auf Raumresonanzen, die bei tiefen Frequenzen auftreten, optimiert.

• Ein höherer maximaler Lautstärkepegel wird möglich. Bei Verwendung von zwei Subwoofern in einem 2-Kanal-Audiosystem wird die Stereokanaltrennung nur verbessert, wenn jeder Kanal seinen eigenen Subwoofer hat, der in der Nähe des jeweiligen Satelli- tenlautsprechers platziert ist. Elektrische Anschlüsse Schließen Sie die zum System gehörenden Geräte erst an das Netz an, wenn die Signalverbindungen herge- stellt und geprüft worden sind. Der Subwoofer akzep- tiert über die Cinch-Eingänge Hochpegelsignale (Punkt 11 in Figure (Abb.) 1) und über die Anschlussklemen Speaker Level-Signale (Punkt 12 in Figure (Abb.) 1). Im Folgenden erhalten Sie Hinweise zur Auswahl der geeigneten Anschlussmethoden in Ihrem System: Anwendung: HiFi-Cinema Der Subwoofer ist an einen A/V-Prozessor ange- schlossen, der wiederum mit separaten Endstufen verbunden ist: Figure (Abb.) 2 Der Subwoofer ist an einen A/V-Prozessor mit inte- grierten Endstufen angeschlossen:

• Einsatz der Hochpegeleingänge: Figure (Abb.) 3

• Einsatz der Speaker Level-Eingänge: Figure (Abb.) 4 Hinweis: Bei HiFi-Cinema-Anwendungen ist es stets besser, den Subwoofer über seine Hochpegeleingänge anzuschließen. Anwendung: 2-Kanal-Audio Der Subwoofer ist an einen Vollverstärker ange- schlossen:

• Einsatz der Hochpegeleingänge: Figure (Abb.) 5

• Einsatz der Speaker Level-Eingänge: Figure (Abb.) 6 Zwei Subwoofer sind an einen Vollverstärker ange- schlossen:

• Einsatz der Hochpegeleingänge: Figure (Abb.) 7 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2324

• Einsatz der Speaker Level-Eingänge: Figure (Abb.) 8 Der Subwoofer ist an eine Vor-/Endstufenkombination angeschlossen:

• Einsatz der Hochpegeleingänge: Figure (Abb.) 9

• Einsatz der Speaker Level-Eingänge: Figure (Abb.) 10 Zwei Subwoofer sind an eine Vor-/Endstufenkombi- nation angeschlossen:

• Einsatz der Hochpegeleingänge: Figure (Abb.) 11

• Einsatz der Speaker Level-Eingänge: Figure (Abb.) 12 Vor der Inbetriebnahme Bevor Sie mit der Klangoptimierung Ihres neuen Systems beginnen und die Komponenten aufeinander abstimmen, sollten Sie noch einmal die Anschlüsse prüfen. Stellen Sie sicher, dass:

1. Die Polarität korrekt ist. Vergewissern Sie sich bei

Anschluss an die Speaker Level-Anschlussklem- men, dass die positiven Anschlussklemmen am Subwoofer (mit + und rot gekennzeichnet) mit den positiven Ausgangsanschlüssen des Verstärkers und die negativen Anschlussklemmen am Sub- woofer (mit – und schwarz gekennzeichnet) mit den negativen Ausgangsanschlüssen des Verstär- kers verbunden werden. Durch falsches Anschlie- ßen wird der Klang unpräzise und der Bass schwach.

2. Die Signale aus dem linken und rechten Kanal

nicht vermischt werden. Das kann beispielsweise dazu führen, dass die Musik eines Orchesters genau seitenverkehrt wahrgenommen wird oder, was noch gravierender ist, dass der Ton aus Ihrer HiFi-Cinema-Anlage nicht zur Handlung auf dem Bildschirm passt. Ein- und Ausschalten Subwoofer sollten nach den anderen Geräte ein- und vor den anderen Geräten abgeschaltet werden. Der On/Auto/Stand-By-Schalter (Punkt 2 in Figure (Abb.) 1) funktioniert folgendermaßen: On: Befindet sich der Schalter in dieser Position, ist der Subwoofer permanent eingeschaltet. Die LED- Anzeige leuchtet grün. Auto: Wird der Schalter in die Auto-Position gesetzt, wird der Subwoofer zunächst vollständig aktiviert. Die LED-Anzeige leuchtet grün. Liegt fünf Minuten lang kein Eingangssignal an, schaltet der Subwoofer automatisch in den Standby-Modus. Die LED-Anzeige leuchtet rot. Wird ein Eingangssignal empfangen, schaltet sich der Subwoofer automatisch ein. Die LED- Anzeige leuchtet grün. Liegt fünf Minuten lang kein Eingangssignal an, schaltet der Subwoofer automa- tisch in den Standby-Modus. A/V-Prozessoren mit „automatischem" Setup können unter Umständen „Probleme" mit Subwoofern haben, die eine Auto-/Standby-Funktion besitzen. Dies kann möglicherweise zu Schäden führen. Lassen Sie den Schalter am besten in der On-Position, wenn solch ein Prozessor genutzt wird. Stand-By: Haben Sie für den Schalter die Stand-By- Position gewählt, wird der Subwoofer aktiviert, wenn am Trigger-Eingang 12 V anliegen (Punkt 10 in Figure (Abb.) 1). Die LED-Anzeige leuchtet grün. Bei 0 V am Eingang schaltet der Subwoofer in den Standby- Modus. Die LED-Anzeige leuchtet rot. Einstellen der Regler bzw. Schalter des Subwoofers Es stehen sieben Regler bzw. Schalter zur Verfügung:

• Lautstärkeregler (LINE) – Punkt 3 in Figure (Abb.) 1

• Lautstärkeregler (SPEAKER) – Punkt 4 in Figure (Abb.) 1

• Regler zur Einstellung der Tiefpassfrequenz (LOW- PASS FREQ) – Punkt 5 in Figure (Abb.) 1

• Schalter zum Ein-/Ausschalten des Tiefpass-Filters (LOW-PASS FILTER) – Punkt 6 in Figure (Abb.) 1 Hinweis: Dies gilt nur für den Hochpegeleingang. Das Filter befindet sich immer in einem Schaltkreis mit dem Eingang SPEAKER LEVEL.

• BASS EXTENSION-Schalter – Punkt 7 in Figure (Abb.) 1

• EQ-Schalter – Punkt 8 in Figure (Abb.) 1

• Phasenschalter (PHASE) – Punkt 9 in Figure (Abb.) 1 Die jeweiligen Einstellungen hängen von dem mit dem Subwoofer verbundenen Equipment und den An- schlussmodi zusammen. Verwenden Sie mehr als einen Subwoofer, so stellen Sie sicher, dass die gewählten Einstellungen für alle die gleichen sind. Hinweis: Die Lautstärkeregler LINE und SPEAKER funktionieren nur bei Nutzung der entsprechenden Eingänge. Ein nicht genutzter Lautstärkeregler sollte am besten auf Min gesetzt werden. Einstellungen bei HiFi-Cinema- Anwendungen Setzen Sie den Lautstärkeregler (LINE oder SPEAKER) zunächst auf 9 Uhr. Setzen Sie den Schalter LOW-PASS FILTER auf OUT. Setzen Sie den EQ-Schalter zunächst auf A. Setzen Sie den Phasenschalter (PHASE) zunächst auf 0°. Setzen Sie den Regler zur Einstellung der Tiefpass- frequenz (LOW-PASS FREQ) auf 140, wenn die Speaker Level-Eingänge genutzt werden. Die Einstel- lung ist unerheblich, wenn die Hochpegeleingänge (LINE IN) verwendet werden. Weitere Einzelheiten entnehmen Sie bitte dem Ab- schnitt „Feinabstimmung". Der Subwoofer ist keine THX

-lizensierte Komponente, kann aber gegebenenfalls an einen THX

-Controller angeschlossen werden. Bei Einsatz eines THX

-Con- trollers stellen Sie sicher, dass die Subwoofer-Funktion aktiviert ist. Dazu gehört das Einstellen des Filters und des Pegels, wie es für den Subwoofer in allen Modi erforderlich ist. Nutzen Sie für die Pegeleinstellung die internen Testtöne (rosa Rauschen) und die Kanal- 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2425 Einstellmöglichkeiten, die der THX

-Controller bietet. Auf alle Fälle sollte der mit Hilfe der Testtöne ermittelte Pegel an der Hörposition 75 dB SPL (Messgerät in Position C) betragen. Bei Nutzung anderer Prozessoren setzen Sie die Front- und Surroundlautsprecher auf „Groß" oder „Klein", bevor Sie mit dem Einpegeln beginnen. Nutzen Sie die internen Testtöne und Einstellmöglichkeiten des Prozessors zum Einpegeln aller Lautsprecher. Verwen- den Sie den Lautstärkeregler am Subwoofer nur, wenn die Möglichkeiten am Prozessor nicht ausreichen, um die richtigen Pegel einzustellen. Preiswerte SPL-Meter sind in jedem Elektronikfachgeschäft zu finden. Der Bedienungsanleitung zu Ihrem Prozessor können Sie weitere Einzelheiten zum Einpegeln entnehmen. Einstellungen bei 2-Kanal-Audio- Anwendungen Setzen Sie den Lautstärkeregler (LINE oder SPEAKER) zunächst auf 9 Uhr. Setzen Sie den Schalter LOW-PASS FILTER auf IN. Setzen Sie den EQ-Schalter zunächst auf A. Setzen Sie den Phasenschalter (PHASE) zunächst auf 0°. Stellen Sie den Regler zur Einstellung der Tiefpass- frequenz (LOW-PASS FREQ) passend so ein, dass sie zur Trennfrequenz (-6 dB) der Satellitenlautsprecher passt. In den Technischen Daten jedes B&W-Lautspre- chermodells finden Sie sowohl den Wert -3 dB als auch den Wert -6 dB. Gibt der Hersteller der Satelli- tenlautsprecher nur -3 dB an, liegt die optimale Ein- stellung für den Regler zur Einstellung der Tiefpass- frequenz (LOW-PASS FREQ) zwischen dem 0,6fachen und dem 0,9fachen dieser Zahl. Weitere Informationen erhalten Sie im Abschnitt „Fein- abstimmung". Feinabstimmung HiFi-Cinema Das Subwoofer(LFE)-Signal ist in HiFi-Cinema- Anwendungen eher ein separater Kanal als eine Signalerweiterung zu den Satellitenlautsprechern. Setzen Sie den Schalter zum Ein-/Ausschalten des Tiefpass-Filters (LOW-PASS FILTER) auf Out, da der Prozessor die Filterfunktion für die auf „Klein" einge- stellten Lautsprecher übernimmt. Jedoch ist immer noch die optimale Position für den Phasenschalter (PHASE) zu finden. In der Regel wird dieser Schalter auf 0° gesetzt. Steht der Subwoofer deutlich von den anderen Lautsprechern entfernt oder kehrt der die anderen Lautsprecher antreibende Endverstärker das Signal um, so ist möglicherweise die 180°-Position zu bevorzugen. Setzen Sie den Schalter in beide Posi- tionen und entscheiden Sie sich für diejenige, bei der der Klang am vollsten ist. Ist kein deutlicher Unter- schied wahrnehmbar, lassen Sie den Schalter auf 0°. Surround-Prozessoren verfügen normalerweise über einen eingebauten Testtongenerator, der zur Einstel- lung der relativen Pegel aller Lautsprecher genutzt werden kann. Sie sollten sich jedoch nicht scheuen, die Einstellungen nach Ihrem persönlichen Geschmack zu verändern. Man neigt häufig dazu, sich von den Möglichkeiten, die der Subwoofer (besonders bei Spezialeffekten) bietet, beeindrucken zu lassen. Oft- mals ist aber eine realistischere Wiedergabe langfristig zufriedenstellender. Dazu sollte die Einstellung des Subwooferpegels unter dem Standardpegel liegen. 2-Kanal-Audio Setzen Sie das System in die von Ihnen bevorzugte Position und spielen Sie Stücke mit kontinuierlichen Basspassagen. Die optimalen Einstellungen des Phasenschalters (PHASE) und des Reglers zur Einstellung der Tiefpass- frequenz (LOW-PASS FREQ) sind voneinander und von der Trennfrequenz der Satellitenlautsprecher abhängig. Jedoch sind die oben empfohlenen Einstellungen die- ser Bedienelemente für den Betrieb mit den meisten Satellitenlautsprechern geeignet. Nutzen Sie die ur- sprünglichen Einstellungen und prüfen Sie die Einstel- lung des Phasenschalters (PHASE). Wählen Sie die Option, bei der der Klang am vollsten ist. Normaler- weise stellt die empfohlene Option das Optimum dar, unter bestimmten Umständen kann es aber auch an- ders sein. Das kann zutreffen, wenn die Endverstärker, die die Satellitenlautsprecher antreiben, das Signal umkehren oder wenn der Subwoofer nicht in der Nähe der Satellitenlautsprecher steht. Stellen Sie nun den Lautstärkeregler des Subwoofers (LINE oder SPEAKER) relativ zu den Satellitensyste- men entsprechend Ihren Wünschen ein. Nutzen Sie eine große Bandbreite an Programmen, um eine Einstellung zu bekommen, die in den meisten Fällen für ein gutes Ergebnis sorgt. Eine Einstellung, die in einem Fall beeindruckend wirkt, kann an anderer Stelle störend sein. Hören Sie bei einem realistischen Laut- stärkepegel, da sich die Wahrnehmung der musikali- schen Balance mit dem Schallpegel ändert. Stellen Sie zum Schluss den Regler zur Einstellung der Tiefpassfrequenz (LOW-PASS FREQ) so ein, dass ein homogener Übergang zwischen dem Subwoofer und den Satellitenlautsprechern gewährleistet ist. Alle Anwendungen Der BASS EXTENSION-Schalter des Subwoofers bietet drei Einstellmöglichkeiten. Bei Position A ist die Basserweiterung am größten und bei Position C am geringsten. Position B liegt zwischen den beiden anderen. Wird das System bei sehr hohen Lautstärke- pegeln oder in einem großen Hörraum betrieben, kann eine Einschränkung der Basserweiterung durch Aus- wahl von Position B oder Position C dabei helfen, dass der Subwoofer nicht über seine Grenzen hinaus belastet wird. In den meisten Situationen sollte der BASS EXTENSION-Schalter in Position A gelassen werden. Der EQ-Schalter bietet zwei Einstellmöglichkeiten. Der Bass, den Sie hören, ist eine Mischung aus dem Subwoofer und den Raumklangeffekten. Sie sollten sich für die Einstellung entscheiden, die dem Raum und der Position des Subwoofers in diesem Raum am besten gerecht wird. Position A ist besser geeignet, wenn sich der Subwoofer in der Ecke oder in einem resonanzstarken Raum befindet. Setzen Sie den 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2526 Schalter bei geringeren Raumresonanzen und wenn der Subwoofer nicht in der Ecke steht in Position B. Werden bestimmte Basspassagen mehr betont als andere, ist der Klang der Anlage vermutlich nicht optimal an den Raum angepasst. Hierbei lohnt es sich, die Position des Subwoofers so lange zu verändern, bis er optimal platziert ist. Selbst kleinste Änderungen in der Position – beispielsweise 15 cm – können einen erheblichen Einfluss auf den Klang haben. Der Einsatz von mehreren Subwoofern kann die Wirkung von Raumresonanzen mildern, da jeder Subwoofer in unterschiedlichen Frequenzbereichen Resonanzen erzeugen wird. Wird der relative Abstand vom Subwoofer/von den Subwoofern und den Satellitenlaut- sprechern zur Hörposition verändert, kann es unter Umständen erforderlich sein, die Einstellung des Phasenschalters (PHASE) zu ändern. Ferner ist die Lautstärkeeinstellung des Subwoofers zu prüfen (entweder über die Ausgangspegel des Prozessors oder den Lautstärkeregler des Subwoofer-Verstärkers), aber erst, nachdem die Phase korrekt eingestellt worden ist. Pflege Die Gehäuseoberflächen müssen in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers entfernen Sie die Abdeckung vorsichtig vom Gehäuse. Sprühen Sie den Reiniger zunächst auf ein Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produk- te. Verwenden Sie für die Chassis keine Reinigungs- mittel. Der Stoff kann nach dem Entfernen der Ab- deckung mit einer normalen Kleiderbürste gereinigt werden. Vermeiden Sie es, das Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann. Schalten Sie den Subwoofer vor dem Reinigen ab. Benutzen Sie den Subwoofer nicht als Ablagefläche. Auf der Oberfläche abgestellte Gegenstände können wackeln und so die Klangqualität beeinträchtigen. Insbesondere Flüssigkeiten (beispielsweise Getränke oder Blumenvasen mit Wasser) sollten niemals auf den Subwoofer gestellt werden. Wird das System für längere Zeit nicht in Betrieb genom- men, ziehen Sie den Netzstecker aus der Steckdose. Garantie Dieses Produkt wurde nach den höchsten Qualitäts- standards entwickelt und hergestellt. Sollte dennoch der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden die B&W Group Ltd. und ihre nationalen Vertriebsorganisa- tionen das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jedem Land, in dem eine offizielle B&W-Vertriebsorganisation vertreten ist, reparieren. Die Garantiezeit beträgt fünf Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile. Beachten Sie auch die Garantiebedingungen der B&W Group Germany GmbH. Garantiebedingungen

1. Die Garantie ist auf die Reparatur der Geräte

beschränkt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbaus, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.

2. Diese Garantie gilt nur für Fabrikations- und/oder

Materialfehler, die bereits zum Zeitpunkt des Kaufs vorlagen und nicht: a. bei Schäden durch unfachmännische Installation, falsches Anschließen oder unsachgemäßes Verpacken, b. bei Schäden, die auf einen nicht in der Bedie- nungsanleitung genannten Einsatzzweck, auf Fahr- lässigkeit, Modifikationen oder die Verwendung von Teilen zurückzuführen sind, die nicht von B&W hergestellt bzw. zugelassen wurden, c. bei Schäden durch defekte oder ungeeignete Zusatzgeräte, d. bei Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder son- stige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsorganisationen unterliegen, e. für Produkte, deren Seriennummern geändert, gelöscht, entfernt oder unleserlich gemacht wurden, f. wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.

3. Diese Garantie ergänzt die nationalen/regionalen

gesetzlichen Verpflichtungen der Händler bzw. der nationalen Vertriebsorganisationen und schränkt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein. Inanspruchnahme von Garantieleistungen Sollten Sie unseren Service in Anspruch nehmen müssen, gehen Sie bitte folgendermaßen vor:

1. Befindet sich das Gerät in dem Land, in dem Sie

es gekauft haben, setzen Sie sich mit Ihrem autorisierten B&W-Fachhändler in Verbindung.

2. Befindet sich das Gerät außerhalb des Landes, in

dem Sie es gekauft haben, wenden Sie sich bitte an die nationale B&W-Vertriebsorganisation des Landes, in dem Sie leben. Diese wird Ihnen Aus- kunft darüber geben, wo Sie das Gerät reparieren lassen können. Die Adresse der für das jeweilige Land zuständigen Vertriebsorganisation erhalten Sie bei B&W in Großbritannien oder über unsere Website. Garantieleistungen werden nur nach Vorlage des Garantie-Booklets (vollständig ausgefüllt und mit dem Händlerstempel und dem Kaufdatum versehen) erbracht. Alternativ können Sie die Originalrechnung oder einen anderen, mit Kaufdatum versehenen Beleg einreichen, der Sie als Eigentümer des Gerätes ausweist. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 2627 Español Manual de instrucciones
