BEDIENUNGSANLEITUNG B&W ASW850 B&W

Bedienungsanleitung...11

Espanol

Garantia limitada.15

Manual de

instrucciones 15

Portugues

Garantia limitada.20

Manual do utiliser....20

Italiano

Sehr geehrte Kundin, sehr geehrter Kunde, willkommen bei B&W.

Dieses Produkt wurde nach den hochsten Qualitätsstandards entwickelt und hergestellt. Sollte davon der unwahrscheinliche Fall eintrreten, dass Sie als Kunde Grund zur Reklamation haben, werden B&W Loudspeakers und seine nationalen Vertriebsgesellschaften das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jeder Land, in dem eine offizielle B&W-Vertriebsgesellschaft vertreten ist, reparieren.

Die Garantiezeit beträgt fünf Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile.

Garantiebedingungen

1 Die Garantie ist auf die Reparatur der Geräte beschrankt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbau, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.
2 These Garantie gilt nur fur den Originalbesitzer. Sie ist nicht übertragbar.
3 These Garantie ist nur dann guttig, wenn zum Zeitpunkt des Kaufs Fabrikations- und/oder Materialfehler vorliegen und nicht:
a bei Schaden durch unfachmannische Installation, falsches Anschieb den oder unsachgemaffes Verpacken.
b bei Schaden, die auf einen nicht in der Bedienungsanleitung genannten Einsatzzweck, auf Fahrliquigkeit, Modifikationen oder die Verwendung von Teilen zurückzufuhren sind, die nicht von B&W hergestellt bzw. zugelassen wurden,
c bei Schaden durch defekte oder ungegeneits Zusatzgerate.
d bei Schaden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsgesellschaften unterliegen,
e fur Produkte, deren Seriennummern geandert, gelsocht, entfern'd oder unleserlich gemacht wurden,
f wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.
4 These Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Handler bzw. der nationalen Vertriebsgesellschaften und schrankt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

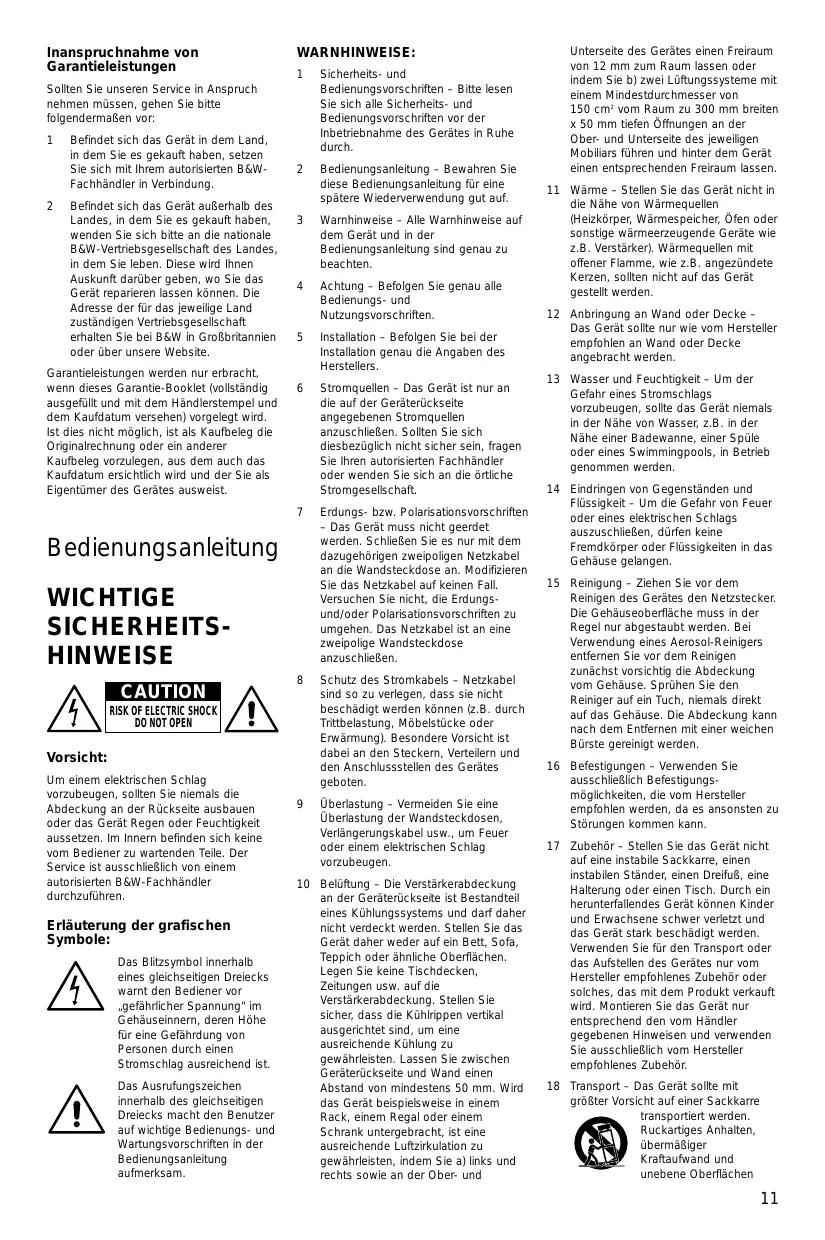

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruch gehalten,Müssen,gehenSieitte folgendermaBen vor:

1 Befindet sich das Gerät in dem Land, in dem Sie es gekauft haben, setzen Sie sich mit ihrem autorisierten B&W-Fachhändler in Verbindung.
2 Befindet sich das Gerä außerbalb des Landes, in dem Sie es gekauft haben, wenden Sie sichitte an die nationale B&W-Vertriebsgesellschaft des Landes, in dem Sie leben. Diese wird Ihnen Auskunft darüber geben, wo Sie das Gerat reparieren lessen können. Die Adresse der fur das jeweilige Land zuständigen Vertriebsgesellschaft erhalten Sie bei B&W in Großbritannien oder über unsere Website.

Garantieleistungen werden nur erbracht, wenn diese Garantie-Booklet (vollständig ausgefüllt und mit dem Handlerstempel und dem Kaufdatum versehen) vorgelegt wird. Ist dies nicht möglich, ist als Kaufbeleg die Originalrechnung oder ein anderer Kaufbeleg vorzulegen, aus dem auch das Kaufdatum ersichtlich wird und der Sie als Eigentümer des Gerätes ausweist.

Bedienungsanleitung

WICHTIGESICHERHEITS-HINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Vorsicht:

Um einem elektrischen Schlag vorzubeugen, sollen den Si nimels die Abdeckung an der Rucksalte ausbauen oder das Gerat Regen oder Feuchtigkeit aussetzen. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Der Service ist ausschließlich von einem autorisierten B&W-Fachhändler durchzufahren.

Erläuterung der grafischen Symbole:

Das Blitzsymbol innerhalb eines gleischteilig Dreiects warnd den Bediener vor, gefährlicher Spannung 喜 Gehauseinnern, deren Hohe fur eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufungszeichen innerhalb des gleichseitigen Drieckes macht den Benutzer auf wichtige Bedienungs- und Wartungsvorschriften in der Bedienungsanleitung aufmerksam.

WARNHINWEISE:

1 Sicherheits- und Bedienungsvorschriften -itte lessen Sie sich alle Sicherheits- und Bedienungsvorschriften vor der Inbetriebnahme des Gerätes in Ruhe durch.
2 Bedienungsanleitung - Bewahren Sie diese Bedienungsanleitung für eine spartete Wiederverwendung gut auf.
3 Warnhinweise -Alle Warnhinweise auf dem Gerat und in der Bedienungsanleitung sind genau zu beachesten.
4 Achtung - Befolgen Sie bereits alle Bedienungs- und Nutzungsvorschriften.
5 Installation-Befolgen Sie bei der Installation genau die Angaben des Herstellers.
6 Stromquellen - Das Gerat ist nur an die auf der Gerätuckeite angegebenen Stromquellen anzuschreiben. Sollen Sie sich thisbezüglich nicht sicheren, fragen Sie Ihren autorisierten Fachhandler oder wenden Sie sich an die ortliche Stromgesellschaft.
7 Erdungs- bzw. Polarsisationsvorschriften - Das Gört als muss nicht geerdet werden. Schließen Sie es nur mit dem dazugehorgen zweipoligem Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinigen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarsationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschlieben.
8 Schutz des Stromkabels - Netzkabel sind so zu verliegen, dass sie nicht beschadigt werden konnen (z.B. durch Trittbelastung, Mobelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteillern und den Anschlussstellen des Gerates geboten.
9 Überlastung - Vermeiden Sie eine Überlastung der Wandsteckdosen, Verlangerungskabel usw., um Feuer oder einem elektrischen Schlag vorzubeugen.
10 Belüfung - Die Verstarkerabdeckung an der Geräteruckseite ist Bestandteil eines Kühlungssystems und damit nicht verdeckt werden. Stellen Sie das Gerat daher weiter auf ein Bett, Sofia, Teppich oder ähnliche Oberflächen. Legen Sie keine Tischdecken, Zeitungen usw. auf die Verstarkerabdeckung. Stellen Sie sichere, dass die Kuhrippen vertikal ausgerichtet sind, um eine ausreichende Kühlung zu gewährleisten. Lassen Sie zwischen Geräteruckseite und Wand einen Abstand von mindestens 50 mm. Wir das Gerat beispelseweise in einem Rack, einem Regal oder einem Schrank untergebracht, ist eine ausreichende Luftzirkulation zu gewährleisten, indem Sie a) links und rechts sowie an der Ober- und

Unterseite des Gerätes einen Freiraum von 12 mm zum Laam gehalten oder indem Sie b) zwei Luftungssysteme mit einem Mindestdurchmesser von 150cm^2 vom Laam zu 300 mm breiten x 50 mm tiefen Offnungen an der Ober- und Untersätze des jeweiligen Mobilarius führun und hinter dem Gerät einen entsprechenden Freiraum gehen.

11 Warme - Stellen Sie das Gerat nicht in die Nähe von Warmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte wie z.B. Verstärke). Wärmequellen mit offener Flamme, wie z.B. angezundete Kerzen, sollen nicht auf das Gerät gestellt werden.
12 Anbringung an Wand oder Decke - Das Gerat solle nur wie vom Hersteller empfohlen an Wand oder Decke angebracht werden.
13 Wasser und Feuchtigkeit - Um der Gefahr eines Stromschlags vorzubeugen, solle das Gerat niemals in der Höhe von Wasser, z.B. in der Nahe einer Badewanne, einer Spüle oder eines Swimmingpools, in Betrieb genommen werden.
14 Eindringen von Gegenständen und Flüssigkeit - Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen.
15 Reinigung - Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker. Die Gehauseoberflüche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinlagen zunachst vorsichtig die Abdeckung vom Gehäuse. Spruhen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Die Abdeckung kann nach dem Entfernen mit einer weichen Burste gereinigt werden.
16 Befestigungen - Verwenden Sie ausschließlich Befestigungsmöglichkeiten, die vom Hersteller empfohlen werden, da es ansonsten zu Störungen kommt kann.
17 Zubehor - Stellen Sie das Gerat nicht auf eine instable Sackkarre, einen instabilen Ständer, einen Dreifuß, eine Halterung oder einen Tisch. Durch ein herunterfallendes Gerat konnen Kinder und Erwachsene schwer verletzt und das Gerat stark beschädigt werden. Verwendten Sie fur den Transport oder das Aufstellenden des Gerates nur vom Hersteller empfohlenes Zubehor oder solches, das mit dem Produkt verkauft wird. Montieren Sie das Gerat nur entsprechend den vom Handler gegebenen Hinweisen und verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehor.
18 Transport - Das Gerat sollte mit großter Vorsicht auf einer Sackkarre

transportiert werden. Ruckartiges Anhalten, übermaßiger Kraftaufwand und unebene Oberflächen

konnen zu einem Umfallen von Sackkarre damit Gerat führen. Stellen Sie sicher, dass sich unter dem Teppich keine Kabel befinden, die durch die Spikes beschädigt werden konnen. Bewegen Sie das Gerat nicht auf den Spikes, da diese sich hierbei vom Gehäuse losehen konnen. Dies kann zu Beschädigungen führen. Achten Sie darauf, dass Sie sich beim Hebden des Gerätes nicht an den Spikes verletzen.
19 Phasen der Nichtbenutzung - Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät für eine langere Zeit nicht in Betrieb nehmen aus der Steckdose.
20 Service - Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollen vom Bediener keine Arbeiten am Gerat vorgenommen werden. Das Gerat ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
21 Durch geschultes Fachpersonal zu reparierender Schäden - Schalten Sie das Gerat sofort aus und ziehen Sie geschultes Personal zu Rate, wenn:

a Das Netzkabel oder der Stecker beschädigt sind.
b Gegenstände bzw. Flüssigkeit in das Gerat gelauml sind.
c Das Gerät Regen ausgesetzt war.
d Das GeratTOTzBeachten der Bedienhinweise nicht ordnungsgemaft Funktioniert. Stellen Sie nur die Bedienelemente ein, die in der Anleitung entsprechend ausgewiesen sind. Ein nicht ordnungsgemaeBes Einstellen anderer Bedienelemente kann zu Schaden fuhren, die anschlieBend von einem qualifizierten Techniker behoben werden müssen, um das Gerat in seinen normalen Betriebszustand zuruckzusetzen.
d Das Gerat hingefallen ist bzw. beschadigt wurde.
f Das Gerais nicht ordnungsgemaffunktieriiert bzw. eine deutlicheLeistungsminderung aufweist.

22 Ersatzteile - Werden Ersatzteile** benötigt, vergewissern Sie sich, dass davon der Servitetechniker die vom Hersteller empfohlen Teile verwendet, oder solche, die dieselen Technischen Datum aufweisen wie das Originalteil. Nicht zugelassene Ersatzteile können zu Feuer, einem elektrischen Schlag oder sonstigen Gefahren führen.

23 Netzschierungen - Um eine Brandgebung auszuschlieben, sind nur Sicherungen des vom Hersteller angegebenen Typos mit den vom Hersteller angegebenen Nenndaten zu verwenden. Der Versteller ist für einen Betrieb bei Wechselspannungen von 100 bis 230 Volt ausgelegt, jedoch sind abhängig von der Netzspannung

unterschiede Sicherungstypen\ einzusetzen. Die Technischen Daten für die in den einzelnen\ Spannungsbereichen zu verwendenden\ Sicherungen sind auf dem Gerat angegeben.

24 Sicherheitsprüfung - Nach Beendigung der Service- bzw. Reparaturarbeiten bitten Sie den Servicetechniker, eine Sicherheitsprüfung durchzufahren. Dadurch wird sichergestellt, dass das Gerat ordnungsgemäß Funktioniert.
25 Magnetische Streufelder - Das Gerät erzeugt ein magnetisches Streufeld. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Antikeln (Fernseh- und Computerbildschirmen, mechanischen Armbanduhren, Audiound Videobändern usw.) und Lautsprecher zu bewahren.

Einleitung

Vielen Dank, daß Sie sich für diesen aktiven B&W-Subwoofer ASW entschieden haben

Seit der Grundung 1966 war B&Ws oberstes Anlege den perfekte Klangwiedergabe. Inspirtiert durch den Firmengrundern John Bowers wird thisem Streben nicht nur durch hohe Investitionen in die Audio-Technologie und stetige Innovationen Rechnung getragen, sondern auch durch die Liebe zur Musik, um sicherzustellen, daß die Technologie auch in neuen Anwendungsbereichen wie HiFi-Cinema optimal eingesetzt wird.

Dieser Subwoofer ist fur HiFi-Cinema-Anwendungen geeignet. In 2-Kanal-AudioAnwendungen besteht seine Aufgabe darin, die Tieftonleistung von „Full Range"-Lautsprechern, d.h. Lautsprechern, die das komplette Klangspektrum abdecken, zu steigern. Die Verwendung these Subwoofoers erweitert nicht nur den Baß im Tieftonbereich, sondern verbessert auch die Transparenz im Mitteltonbereich durch Entlastung der anderen Lautsprecher im Tieftonbereich.

Bitte lessen Sie sich diese Bedienungsanleitung vor Inbetriebnahme des Subwoofer aufmerksam durch. Das Aufstellen von Beschallungsanlagen verlangt eine Planung und Experimentierfreudigkeit, wenn Sie das bestmögliche Ergebnis erzielen möhen. Diese Bedienungsanleitung wird Ihnen damit halten.

Bevor Sie den Subwoofer an das Netz anschließen, sollen den Sie sich mit den Sicherheitshinweisen vertraut machen. Beachten Sie alle Warnhinweise.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

B&W liefert in über 60 Länder und verfügt weltweit über ein Netz erfahrer
Distributen, die Ihnen zusammen mit den autorisierten B&W-Fachhandlern
weiterhelfen, um ihren den Musikgenuß zu Hause zu ermögen.

Auspacken

(Abbildung 1)

Gehen Sie beim Auspacken des Subwooferers folgendermaßnahmen vor:

• Klappen Sie die Kartonlaschen nach hinten und drehen Sie Karton damit Inhalt um.
  Ziehen Sie den Karton vom Inhalt ab.
  Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren.
  Neben dieser Bedienungsanleitung soll der Karton enthalten:
  1 Subwoofer
  1 Zubehorpaket bestehend aus:
  4 GummifuBen
  4 Spikes
  4 Kontermuttern
  1 International Warranty Booklet (Hinweise zur Garantie, mehrsprachig)
  (Abbildung 2)
  1 Power/Standby-Anzeige
  2 Lautstarkeregler
  3 Frequenzregelung des Low-Pass-Filters
  4 MODE ON/AUTO/STANDBY-Schalter
  5 EQualisation-Schalter
  6 LOW-PASS FILTER EIN/AUS
  7 PHASE-Schalter
  8 LINE IN
  9 LINE OUT
  10 LINK OUT
  11 POWER EIN/AUS
  12 Sicherungshalter
  13 Netzeingang
  Da der Subwoofer ausschließlich Basse produziert, ist seine Positionierung in gewisser Hinsicht nicht so schwierig wie die von „Full-Range"-Lautsprechen. Die gerichtete Information ist welt weniger genau, so daß Sie von variousierten Positionen aus ein gutes Ergebnis erzielen können. Die besten Resultate erhalten Sie jedoch, wenn der Subwoofer zwischen die Satellitenlautspeicher oder in die Nahe eines Satellitenlautspechers gestellt wird. Bei Verwendung von zwei Subwoofern sollen jeweils einernehmen um Satellitenlautspecher stehen.
  Eine Plazierung des Subwooferers hinter den Zuhörern führt im allgemeinen zu einer Verschlechterung des Klangbildes. Dies gitt auch fur Surroundanwendungen. Jedoch kann hierin ein akzeptabler Kompromuß bestehen, falls die ortlichen Gegebenheiten es nicht anders zulassen.
  Wie bei allen Lautsprichern, wird die Klangqualität des Subwooferds durch die Nähne von Wanden beeinflübt. Der Baß wird stets intensiver, je größter die Oberflächen in nachster Nähne der Lautspricher sind. Im Gegensatz zu „Full-Range“-Lautsprichern kann die Klangbalance des Gesamtsystems einfach durch einstellen den Subwoofer-Lautstarkereglers optimiert werden. Je größter die Verstärkung durch den Raum ist,

Ausstattungsmerkmale des Subwoofer

Positionieren des Subwoofer

desto weniger muß der Subwoofer leisten. Jedoch hat这点 nicht nur Vortelle. So werden tiefe Raumresonanzen durch die Plazierung in den Ecken eines Raumes verständt, wodurch die Tiefonwiedergabe nicht im Einklang mit der Frequenz stehen. Letztendlich gibt es kein Patentrezept, daß sich der Klang mit dem Raum verändert. Daher sollen Sie mehrere Positionen ausprobieren, bevor sie ihre Entscheidung treffen. Ein Musikstuck mit längeren, variierenden Bäβpassagen erleichtet die Einstellung, um schließlich eine erstklassige Tieftonwiedergabe sicherzustellen. Achten Sie auf betone oder ruhigere Passagen. Durch die Verwendung eines weiteren Subwoofers kann der Klang der Anlage im Hinblick auf Raumresonanzen optimiert werden, und zwar unabhängig von der Plazierung der Satellitlautsprecher zur Verbesserung des Klangbildes.

Wird der Subwoofer auf begrenztem Raum betrieben (z.B. in speziellem Mobiliar), muß für eine ausreichende Belüfung des Gerätes gesorgt werden. Lassen Sie sich von Ihrem autorisierten Fachhandlern beraten.

Zum Lieferumfang des Subwoofoers gehoren vies. Die Spikes bohen sich durch Teppich (boden) und liegen direkt auf dem Boden auf. Ohne Beschädigungen hervorzurufen, verleihen Sie dem Subwoofer eine hervorragende Standfestigkeit.

Steht das Gerat auf einer empfindlichen Oberflache, wie z.B. auf einem Holzfußboden, legen Sie entweder eine Schutzscheibe unter die Spikes oder bringen anstelle der Spikes die vier Gummifüfe an. Beim Anbringen der Gummifüfe bzw. Spikes schrauben Sie zunchast die Kontermuttern vollständig auf das Gewinde und anschließend die Fußbzw. Spikes in die Gewindebohrungen im Gehausboden. Steht das Gerat instabil, loses den sie die beiden betreffenden, gegenüberliegenden Fußw zu. Spikes, bis die optime Standfestigkeit erreicht ist. Ziehen Sie die Kontermuttern anschließend gegen die Bohrung fest.

Vergewissern Sie sich, daß unter dem Teppich(boden) keine Kabel liegen, die durch die Spikes beschadigt werden konnten.

Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse losen können. Dies kann zu Beschäftigungen führen.

Achten Sie darauf, daß Sie sich beim Heben des Gerates nicht an den Spikes verletzen.

Elektrische Anschlusse

Die zum System gehorenden Gerate sollenn zunachst unterinander verbunden werden (achten Sie dane bei auf die korrekte Polaritat der Anschlussel), bevor die Anlage ans Stromnetz angeschlossen wird. Dadurch konnen Beschädigungen vermieden werden.

Innerhalb einer Anlagenkette erhält der Subwoofer seine Informationen von den Verstärkern, fremnt diese, wo es für 2-Kanal-Audio-Anwendungen erforderlich ist, in niedrige Tiefonfrequenz und höhere Freqenzen auf und leitet die

letzgenannten zurück zu den
Satellinenlautspruchern. Gegebenenfalls
konne die Eingangssignale der rechten und
linken Kanale zusammengeführnt und als ein
Mono-Tiefbaßsignal dem Subwoofer-
Lautspricherhassis zugeleitet werden.

Der Subwoofer empfangt und sendet Hochpegelsignale über die Cinch-Buchsen an der Geraterrückeite.

Die folgenden Hinweise helfen Ihnen beim korrekten Anschluß ihrer Anlage:

Anwendung: HiFi-Cinema

Der Subwoofer kann mit jedem Decoder kombiniert werden, der über einen Line-Level-Subwooerausgang verfügt (dies ist in der Regel eine Cinch-Buchse). Die melsten Decoder mit eingebauter Endstufe senden die Subwoofer- oder LFE (Low Frequency Effects)-Signale über Line-Level-Anschlüsse.

• Decoder mit einem oder mehreren Subwoofern - Abdilbung 3

Anwendung: 2-Kanal-Audio

Separate Vor- und Endstufen:

a Ein oder mehrere Subwoofer mit zu einem Mono-Signal gekoppeltem Ausgangssignal - Abbildung 4
b Zwei Subwoofer, je einer pro Kanal - Abbildung 5

Der Subwoofoi ist fur den Anschluß an 2-Kanal-Volverstärker nicht geeignet.

Einsatz von mehr als einem Subwoofer

Durch die Verwendung mehr als eines Subwoofer in einem System kann:

• Eine prazise Stereokanalternnung bis hin zu tiefsten Frenquenzen sichergestellt werden.
  Die Wiedergabequalität in großeren Horraumen optimiert werden.
  Die Wiedergabe tiefster Frenzen verwessert werden - dies ist oftmais bei der Wiedergabe von Spezialeffekten in HiFi-Cinema-Anwendungen sinnvoll.
• Der Klang im Hinblick auf Raumresonanzen optimiert werden.

Bei Verwendung von zwei Subwoofern für 2-Kanal-Audio wird die Stereokanal-trennung verbessert, weil jeder Kanal seinen eigenen Subwoofer besitzt. Achten Sie darauf, daß jeder Subwoofer in der Nähe des jeweiligen Satellitenlautspechers aufgestellt wird. Schließen Sie die Subwoofer wie in Abbildung 4 dargestellt an, wenn Sie die Subwoofer nicht in der Nähe des jeweiligen Satellitenlautspechers unterbringen können.

Prufen der Anschlusses

Bevor Sie mit der Klangoptimierung Ihres neuen Systems beginnen und die Komponenten aufeindan abstimmen, sollen den sie noch einzeln die Anschlusses prufen. Ist der Klang des Systems nicht optimal, obwohl die Bedienelemente des Gerates richtig eingestellt wurden, so kann diese darauf zurückzuführen sein, daß ein

Gerat einfach nicht korreknt angeschlossen wurde. Stellen Sie daher sicher, daß:

Die Polaritat korrekt ist. Verbinden Sie die positiven Anschlussklemmen der Satellitenlautsprecher stets mit den positivem Anschlüssen am Versteller und die negativen Anschlussklemmen an der Satellitenlautsprechern mit den negativen Anschlüssen am Versteller. Ansonsten ist der Klang unprazise mit einem umgenauen Klangbild, schwachem Baß bzw. einer Kombination aus beim.
Die Signale aus dem rechten und linken Kanal nicht vermischt werden das kann z.B. dazu fuhren, daß die Musik eines Orchesters genau seitenerkehrt wahrgenommen wird oder, was noch schimmer ist, daß der Ton aus ihrer HiFi-Cinema-Anlage nicht zur Handlung auf dem Bildschirm paßt.

Ein- und Ausschalten

Wir empfehlen Ihnen, den Subwoofer einzuschalten, bevor die Versteller Signale vom Subwoofer erhalten. Entsprechend sollte der Subwoofer als letztes Gerat ausgeschaltet werden.

Der MODE On/Auto/Standby-Schalter (4)
trenn den Versteller nicht vollständig vom Netz. Er halt ein geringes Angengssignal für einen zusätzlichen Schaltkreis bereit.

Der Schalter (4) verfug über die folgenden Einstellungsmöglichkeiten:

On:

Befindet sich der Schalter in dieser Position, ist der Versteller permanent eingeschaltet.

Auto:

Wird der Schalter in die Auto-Position gesetzt, wird der Versteller vollständig aktiviert. Liegt 5 Minuten lang kein Eingangssignal an, schaltet der Versteller automatisch in den Standby-Modus. Wir ein Eingangssignal empfangen, wird der Versteller automatisch aktiviert.

Standby:

In dieser Position befindet sich der Verstellerk permanent im Standby-Modus.

Wird der Subwoofer über einen langeren Zeitraum nicht genutzt, empfehlen wir,ihn von der Stromversorgung zu trennen. Drucken Sie dzau entweder den POWERSchalter oder ziehen Sie den Netzstecker.

Einstellen der Regler bzw. Schalter

Es stehen furl Regler bzw. Schalter zur Verflügung:

Lautstarkeregler (2)
Regier zur Einstellung der LOW-PASS- FILTERFREQUENZ (3)
PHASE-Schalter (7)
LOW PASS FILTER-Schalter (6)
EQualisation-Schalter (5)

Die optimale Einstellung hangt von den jeweils mit dem Subwoofer kombinierten Geräten ab. Stellen Sie bei Verwendung von mehr als einem Subwoofer sichere, daß die Regler und Schalter bei allen Subwoofern gleich eingestellt sind.

Kombination mit HiFi-Cinema-Decodern

Der ASW von B&W ist nicht THX®-lizensiert, kann gegebenenfalls aber auch mit einem THX®-Controller verwendet werden.

• Setzen Sie den Lautstarkeregler für den Decoder in die 12-Uhr-Position.
  Die Einstellung der LOW-PASS-FILTERFREQUENZ spelt keine Rolle.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .
• Setzen Sie den Schalter LOW PASS FILTER in die Position OUT.
• Setzen Sie den EQ-Schalter zunachst in Position A.

Siehe auch Abschnitt, Feinabstimmung' unten.

Stellen Sie bei Verwendung eines THX-Controllers richer, daß die Subwoofer-Funktion aktiviert ist. Bei dieser Einstellung ist gewährleistet, daß alle für den Subwoofer erforderlichen Filter- und Pegeleinstellungen in allen Modi verfügbar sind. Zur Pegeleinstellung sollen die Testton- und Kanalpegeleinstellmochkeiten des THX-Controllers genutzt werden. In allen Fällen sollen die Pegel mit Hilfe des Testtons in Hörposition auf 75 dB SPL (C-weighting) eingestellt werden.

Bei anderen Decodern wahlen Sie fur die Front- und Surroundlautsprecher die Einstellung, large' oder, small',bevor Sie die Pegel einstellen. Nutzen Sie den internen Teston und die Lautstarkeregler des Decoders, um die Pegel aller Lautspeicher einzustellen. Andern Sie die Einstellung des Lautstarkereglers am Subwoofer nur, wenn der Decoder nicht genugend Spielraum zur Einstellung der korrekten Pegel liefert.

Preisguntige Schallpegelmesser sind in Elektronik-Fachgeschäften erhältlich. Sie sollen zur Pegeleinstellung verwendet werden.

Im Modus 2-Kanal-Audio

• Setzen Sie den Lautstarkeregler zunachst in die 12-Uhr-Position.
• Setzen Sie den Regler für die LOW-PASS-FILTERFREQUENZ zunachst auf 80 Hz.
• Setzen Sie den Schalter LOW PASS FILTER in die IN-Position.
• Setzen Sie den EQ-Schalter zunachst in Position A.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .

Siehe auch Abschnitt, Feinabstimmung" unten.

Feinabstimmung

Der EQ-Schalter bietet zwei Einstellmöglichkeiten. Position B ermöglich dem Subwoofer die Wiedergabe hochster Pegel, während Position A eine verstärkste Tiefonwiedergabe ermöglich.

2-Kanal-Audio

Es besteht ein Zusammenhang zwischen der optimalen Einstellung des PHASE- und des LOW-PASS-FREQUENCY-Reglers, die ferner auch von der Tiefon-Trennfrequency der Satellinenlautspeicher und der relativen Positionen aller Lautspeicher eines Systems abhängt.

Setzen Sie das System in die von Ihnen bevorzugte Position und spielten Sie Stücke mit kontinuierlichen Baßpassagen. Die optimale Einstellung für die LOW-PASS-FREQUENCY hangt von mehreren Variables ab: den Mochgichte der Satellitenlautspricher bei der Wiedergabe tiefer Frenzungen, der Nennbelastbarkkeit der Satellitenlautspricher, der Anzahl der verwendenten Subwoofer und ihrer relativen Position zu den Satellitenlautsprichern. Der Bereich zwischen 80 und 90Hz ist ein greater Ausgangspunkt fur den LOW-PASS-Filter. Werden nicht zwei Subwoofer zur Signalübertragung des linken und rechten Kanals verwendet und in der Höhe des jeweiligen Satellitenlautsprachers aufgestellt, kann eine hochere Trennfrequency zu einem schlechtersten Stereoklangbild führen und sollen nur in Betracht gezemgen werden, wenn die Tieftonwiedergabe der Satellitenlautspricher ausgesprochen begrenzt ist.

Bei jeder Einstellung der Trenfrequenz sollte der Phase-Schalter in beide Positionen gesetzt und ein Hörst gemacht werden. Bei korrekter Einstellung klingt der Baß voller. Das hangt von der Tieftoncharakteristik der Satellitenlautspeicher und der relativen Entfernung von Subwoofer(n) und Satellitenlautspeichern zu den Zuhörern ab. Bei Einsatz von mehr als einem Subwoofer sollenen Sie sicherrstellen, daß Trennfrequenz und Phase-Schalter jeweils gleich eingestellt sind.

Stellen Sie die Lautstärke des Subwoofoers so ein, daß sie im Einklang mit den Satellitensystemen stehen. Nutzen Sie dazu eine große Programmbandbreite, um eine optimale Einstellung zu gewährleisten. Was bei einem Stück beeindruckend klingt, kann bei einem anderen als unangenehm empfinden werden. Hören Sie bei normalen Lautstarken, da sich die Wahrnehmung der Balance mit dem Schallpegel verändert.

HiFi-Cinema

HiFi-Cinema-Anwendungen untersenden sich in gewisser Weise von 2-Kanal-Audio-Anwendungen. Das Subwoofer (LFE)-Signal ist bei HiFi-Cinema-Anwendungen ein separater Kanal. Der LOW-PASS-Filter ist ausgeschalten, da der Decoder die Filterfungkum for die auf „small" eingestellten Lautspricher übernimmt. Jedoch gilt es, die optimale Position für den Phase-Schalter zu finden. In der Regel wird der Phase-Schalter auf 0^ gesetzt. Steht der Subwoofer deutlich von den anderen Lautsprichern entfern oder kehrt der die anderen Lautspricher anreibende Endversteller das Signal um, so ist möglichereweise die 180^ -Position zu bevorzugen. Setzen Sie den Schalter in beide Positionen und entscheiden Sie sich für die Position, bei der Klang am vollsten ist. Ist kein deutlicher Unterschied

wahnehmbar, lassen Sie den Schalter auf 0^ .

Decoder verfügen normalerweise über einen eingebauten Testtongenerator, der zur Einstellung der relativen Pegel aller Lautspeicher genutzt werden kann. Sie sollen sich jedoch nicht scheuen, die Einstellungen ihren persönlichen Geschmack entsprechend zu verändern. Man neigt haufig dazu, sich von den Möglichkeiten, die der Subwoofer bietet (besonders bei Spezialeffekten), beeindrucken zu halten. Oftmans ist aber eine realistischere Wiedergabe langfristig zufriedenstellender. Dazu sollte die Einstellung des Subwooferpegels unter dem Standardpegel liegen.

Alle Anwendungen

Werden bestimme BaBpassagen mehr betont als andere, Ist der Klang der Anlage vermutlich nicht optimal an den Raum angepaft. Hierbei lohnt es sich, die Position des Subwoofoers solange zu verändern, bis er optimal plaziert ist. Selbst kleinste Änderungen in der Position - z.B. 15cm - konnen einen erheblichen Einflü auf den Klang haben. Versuchen Sie, einen Abstand zwischen Boden und Subwoofer zu schaffen oder den Subwoofer hin und her zu bewegen. Der Einsatz von mehreren Subwoofern kann die Wirkung von Raumresonanzen mildern, da jeder Subwoofer in entsprechenden Freuenzbereichen Resonanzen erzeugen wird. Wird der relative Abstand von Subwoofer(n) zu den Satelltenlaufsprechern verändert, kann es unter Umstunden erforderlich sein, die Einstellung des Phase-Schalters zu ändern. Ferner ist die Pegeleinstellung des Subwoofoers zu prufen (entweder über die Decoder-Ausgangspegel oder die Lautstärkeregelung am Verträger des Subwoofoers), aber erst, nachdem die Phase korrekt eingestellt wurde.

Pflege

Das Subwoofergehause kann einfach mit einem trockenen Staubtuch abgewischt werden. Bei Verwendung eines Aerosol-Reinigers sollen Die diesen zunachst auf ein Tuch spruhen und nicht direkt auf das Gehäuse. Entfern den Sie Frontabdeckung, indem Sie sie vorsichtig vom Gehäuse abziehen. Achten Sie darauf, daß bzw.dabei das Lautsprecherchassis nicht beschädigt wird. Die Frontabdeckung kann mit einer saubenen Burstegereinigt werden.

Benutzen Sie den Subwoofer nicht als Ablageflache. Auf der Oberflache abgestellte Gegenstände können wackeln und so die Klangqualität beeinträchtigen. Besonders Flüssigkeiten (z.B. Getranke oder Blumenvasen mit Wasser) sollen niemals auf den Subwoofer gestellt werden.

Wird Ihr System für langere Zeit nicht in Betrieb genommen,ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Bei Überlastung schaltet sich der Subwoofer automatisch ab. In thisem Fall setzen Sie den Subwoofer zurück, indem Sie den POWER-Schalter am Veränder in die OFF- und anschließend wieder in die ON-Position bringen.
