| Type de produit | Subwoofer actif |
| Caractéristiques techniques principales | Enceinte bass-reflex, haut-parleur de 250 mm, réponse en fréquence de 20 Hz à 200 Hz |
| Alimentation électrique | 230 V / 50 Hz |
| Dimensions approximatives | Dimensions : 400 x 400 x 400 mm |
| Poids | Environ 18 kg |
| Compatibilités | Compatible avec la plupart des systèmes audio et home cinéma |
| Type de batterie | Non applicable (alimentation secteur) |
| Tension | 230 V |
| Puissance | 300 W (pic) |
| Fonctions principales | Renforcement des basses, réglage du niveau de volume, réglage de la fréquence de coupure |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de certaines pièces détachées, consulter le fabricant pour la réparation |
| Informations générales | Idéal pour les audiophiles et les amateurs de cinéma à domicile, garantit une expérience sonore immersive |
FOIRE AUX QUESTIONS - B&W ASW850 B&W
Questions des utilisateurs sur B&W ASW850 B&W
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice B&W ASW850 - B&W et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B&W ASW850 de la marque B&W.
MODE D'EMPLOI B&W ASW850 B&W
Manuel d'utilisation......6
Deutsch
Beschränkte
Garantie 10

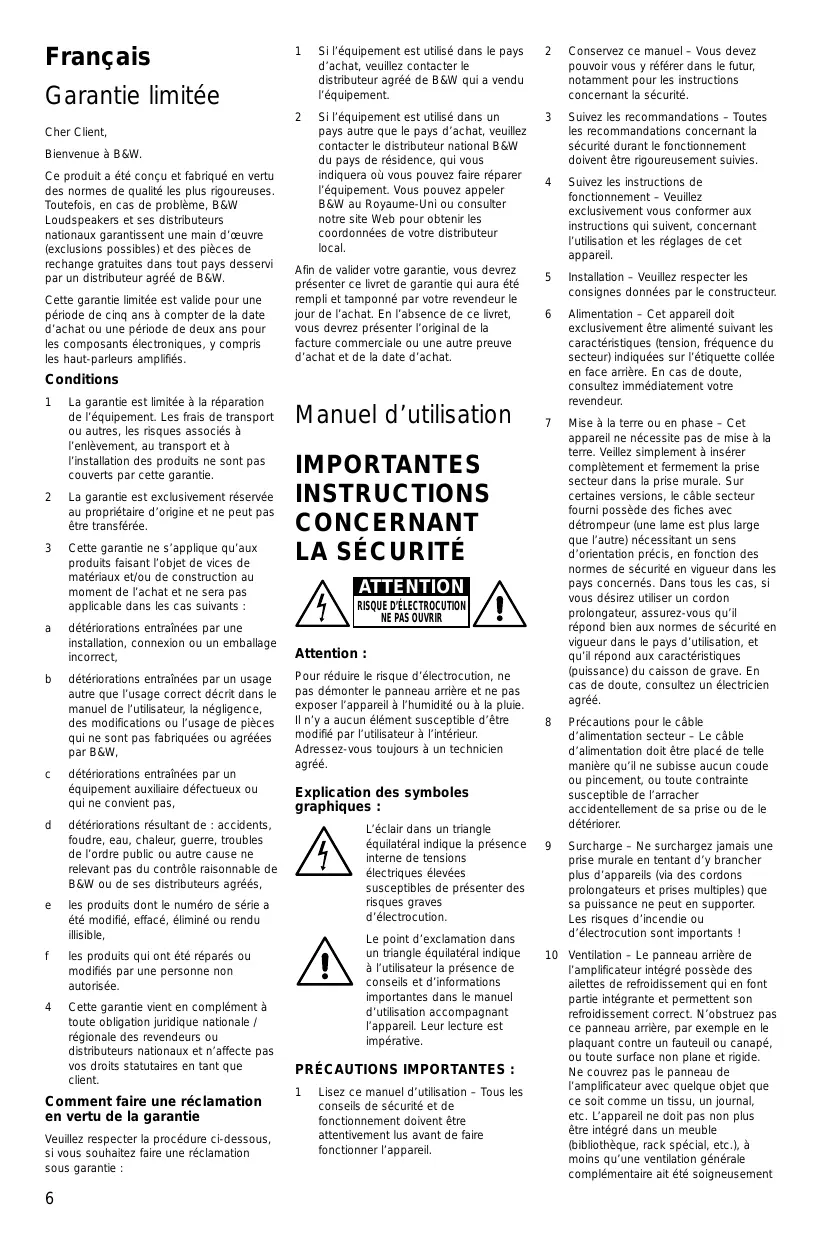

Ce produit a ete concu et fabrique en vertus
desnormesde qualiteles plus rigoureuses.
Toutefois, en cas de probleme,B&W
Loudspeakers et ses distributeurs
nationaux garantissent une main d'oeuvre
(exclusions possibles) et des pieces de
rechange gratuite dans tout pays desservi
par un distributeur agreé de B&W.
Cette garantie limitee est valide pour une periode de cinq ans a compter de la date d'achat ou une periode de deux ans pour les composants electroniques, y compris les haut-parleurs amplifiés.
Conditions
1 La garantie est limitée à la réparation de l'équipment. Les frais de transport ou autres, les risques associés à l'enlevement, au transport et à l'installation des produits ne sont pas couverts par cette garantie.
2 La garantie est exclusivement réservée au propriétaire d'origine et ne peut pas être transférée.
3 Cette garantie ne s'applique qu'aux produits faisant I'objet de vices de matérielles et/ou de construction au moment de I'achat et ne sera pas applicable dans les cas suivants:
a défériorations entrainées par une installation, connexion ou un emballage incorrect,
b déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utiliser, la négligence, des modifications ou l'usage de pieces qui ne sont pas fabriquées ou agregées par B&W.
c déteriorations entrainées par un équipement auxiliaire défecteurs ou qui ne convient pas,
d déteriorations résultat de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agresés,
e les produits dont le numero de série a eté modifié, efface, élimine ou rendu illisible,
f les produits qui ont eté réparés ou modifiés par une personne non autorisée.
4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'afecte pas vos droits statutaires en tant que client.
Comment faire une réclamation en vertu de la garantie
Veuiliez respecter la Procedure ci-dessous, si vous souhaitez faire une réclamation sous garantie :
1 Si I'equipement est utilisé dans le pays d'achat, veuliez contacter le distributeur agreé de B&W qui a vendu I'equipement.
2 Si I'equipement est utilisé dans un pays autre que le pays d'achat, veillez contacter le distributeur national B&W du pays de residence, qui vous indiquera où vous pouverez faire réparer I'equipement. Vous pouvez appeler B&W au Royaume-Uni ou consultrer notre site Web pour obtenir les coordonnées de votre distributeur local.
Afin de valider votre garantie, vous devrezprésenter ce livre de garantie qui aura eté rempli et tamponné par toute revendeur le jour de l'achat. En l'absence de ce livre, vous devrezprésenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.
Manuel d'utilisation
IMPORTANTSESTRUCTIONSCONCERNANTLA SECURITE
ATTENTION RISQUE D'EALECTROCUTION NE PAS OUVIRN
Attention :
Pour réduire le risque d'électrocution, ne pas démonter le panneau arrêté et ne pas exposer l'apparéil à l'humidité ou à la pluie. Il n'y a aucun élément susceptible d'être modifiée par l'utilisateur à l'intérieur. Adressez-vous toujours à un technicien/agree.
Explication des symboles graphiques :
L'éclair dans un triangle équilateral indique la présence interne de tensions électriques élevées susceptibles deprésenter des risques graves d'électrocution.
Le point d'exclamation dans un triangle équilateral indique à l'utiliser la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est imperative.
PRECAUTIONS IMPORTANTES :
1 Lisez ce manuel d'utilisation - Tous les conseils de sécurité et de fonctionnement doivent être attentivement lis avant de faire fonctionner l'appareil.
2 Conserve ce manuel -Vous devez pouvoir vous y refere dans le futur, notamment pour les instructions concernant la sécurité.
3 Suivez les recommandations - Toutes les recommandations concernant la sécurité durant le fonctionnement doivent etre rigoureusement suivies.
4 Suivez les instructions de fonctionnement - Veuillez exclusively vous conformer aux instructions qui seront, concernant l'utilisation et les réglages de cet apparell.
5 Installation - Veuliez respecte les consignes données par le constructeur.
6 Alimentation-Cet apparéil doit exclusivement être allémente suivant les caractéristiques (tension, fréquence du secteur) indiquées sur l'étiquette collée en face arrête. En cas de doute, consultez immédiatement votre revendeur.
7 Mise a la terre ou en phase - Cet appeareil ne nécessite pas de mise à la terre. Veilze simplement à insérer complètement et fermement la prise secteur dans la prise murale. Sur certaines versions, le cable secteur fourni possede des fiches avec détrompeur (une lame est plus large que I'autre) necessitant un sens d'orientation précis, en fonction des normes de sécurité en vigueur dans les pays concernés. Dans tous les cas, si vous désirez utiliser un cordon prolongateur, assurez-vous qu'il respond bien aux normes de sécurité en vigueur dans le pays d'utilisation, et qu'il respond aux caractéristiques (puissance) du caisson de grave. En cas de doute, consultez un électricien agreé.
8 Précautions pour le cable d'alimentation secteur -Le cable d'alimentation doit etre place de telle maniere qu'il ne subisse aucun coude ou pincement, ou toute contrainte susceptible de I'arracher accidentellement de sa prise ou de le déterminer.
9 Surcharge - Ne surchargez jamais une prise murale en tentant d'y brancher plus d'appareils (via des cordons prolongateurs et prises multiples) que sa puissance ne peut en supporter. Les risques d'incendie ou d'électrocution sont importants!
10 Ventilation - Le panneau arrirée de l' amplificateur intégré possée des ailettes de refroidissement qui en font partie intégrante et permettant son refroidissement correct. N'obstruez pas ce panneau arrière, par exemple en le plaquant contre un fauteuil ou canpe, ou toute surface non plane et rigide. Ne couvrez pas le panneau de l' amplificateur avec quelque object que ce soit comme un tissu, un journal, etc. L'appeareil ne doit pas non plus être intégré dans un meuble (bibliothèque, rack spécial, etc.), à moins qu'une ventilation générale complémentaire ait éte soigneusement
prévue. Il doit y avoir un espace d'au moins 50 mm entre l'arrête de l'appellé et la cloison. Si l'appellé est intégré dans un meuble, une bibliothèque, un rack, une circulation d'air minimale doit être possible tout autour de lui, avec un espace d'environ 10 à 15 cm derrière, sur les côtes et le dessous du caisson, soit une largeur supplémentaire d'une trentaine de centimétres plus un espace d'au moins 5cm à l'arrête et sur le dessus.
11 Chaleur - Cet apparéel doit être placé loin de toute source importante de chaleur, telle que chiminée, radiateur, etc., ou même les amplificateurs de puissance dégageant aussi beaucoup de chaleur. Aucune source provoquant de flamme nue, comme celle d'une bougie, ne doit être placé directement sur l'appareil.
12 Fixation au mur ou au plafond - L'appareil ne peut etre fixe au mur ou au plafond que si cela est expressement prevu et recommande par le constructeur dans le manuel d'utilisation.
13 Eau et humidité - N'utilissez pas cet apparéil pres d'une source humide ou de l'eau - par exemple dans une salle de bains, pres d'une piscine, dans un local très humide (présence de vapeur d'eau ou de condensation), etc.
14 Objet ou liquides étrangers - Ne jamais tenter d'introduire comme objet que ce soit par les interstices générés sur l'appareil. Empéchez aussi tout renversement de liquide dans l'appareil, sous peine, dans les deux cas, d'important risques d'électrocution.
15 Entretien - Debranchez toujours l'appareil de l'alimentation secteur avant de le nettoyer. Le coffret de l'appareil sera depoussiere avec un chiffon sec. Si vous désírez utiliser un produit de nettoyage en aérosol, ne pulvérisez pas directement sur l'appareil, mais sur le chiffon uniquement. Retirez tout d'abord le panneau frontal pour éviter de metre des peluches sur celui-ci, mais prenez soin à ne pas abimer le haut-parle. Ce panneau frontal peut, lui, être nettoyé avec unerosse très douce.
Fixations - N'utilisez pas de systèmes de fixation pour l'appareil, autre que ceux expressement eventuellement recommendés par le constructeur, sous peine de détiéroration irrémédiable.
17 Accessoires - Ne placez pas cet apparell sur un pied, tripode, meuble instable, etc. Il pourrait tomber, pouvant causer ainsi des blessures graves a un adulte comme a un enfant, et être irrémédiablement lui-même détiérioré. N'utilise des modes de surélevation expressément eventuellesment recommendés par le constructeur.
18 Transport - L'appareil peut être transporte en utilisant un chariot adapté, mais en procédant avec
précaution. Evitez les freinages ou changements de direction trop brusques qui pourrait restétablir l'ensemble,
entrainant la chute de l'appareil. En déplaçant l'appareil seul, prenez garde aux points supports de l'appareil qui pourrait déterminer moquettes, tapis et parquets, ou encore des cables circulant sur le sol. Ne vous blessez pas vous-même avec ces points!
19 Période de non-utilisation - Le cable d'alimentation secteur doit être débranché si vous n'utilise pas l'appareil pendant une longue période ou pendant un orage.
20 Réparation - Ne tentez pas vous-même la moindre réparation, en cas de problème constaté. L'ouverture de l'appareil peut entrainer de graves risques d'électrocution. Adresse-vous toujours à un technicien ayant agree.
21 Service après vente - Débranchez
impérativement l'appareil de sa prise
secteur et adressé-vous
immediatement à votre revendeur
agree dans les cas suivant :
a Lorsque le cable secteur ou sa prise ont et eode endommages.
b Si du liquide ou des objets sont tombés à l'intérieur de l'appareil.
c Si t'appareil a ete directement exposé à la pliée ou a n'importe que liquide.
d Si l'appareil, après avoir suivi les instructions concernant son fonctionnement, ne marche pas normalement. N'utilise que les commandes exprésemment citées dans ce manuel d'utilisation, et dans les conditions de fonctionnement indiquées. Une tentative de fonctionnement autre que celui expressement conseilé peut entrainer des dégradations nécessitant l'intervention longue et couteuse d'un technicien agré.
e Si l'appareil est tombe, ou a eté endommagé de quelque maniere que ce soit.
f Si l'appareil presente un changement manifeste dans son fonctionnement et ses performances, nécessitant manifestation l'intervention d'un réparateur/agree.
22 Remplacement de pieces - Lorsque le remplacement de certaines pieces ou composants est nécessaire, adressez-vous toujours à un technician qualifié et/agree. Veiliez à ce que les pieces de remplacement soient rigoureusement conformes aux pieces d'origine. Des pieces différentes peuvent entrainer des risques d'électrocution, d'incendie et un fonctionnement non correct de l'appareil.
23 Fusibles de protection générale - Pour une protection parfaitie contre tout
risque d'incendie, n'utilise que des fusibles d'un type et d'une valeur conformes. L'amplificateur est concu pour fonctionner à la tension nominale de son alimentation, dans une gamme comprise entre 100 volts et 230 volts, suivant la tension secteur indiquée. Les specifications correctes pour chaque fissible, en fonction de la tension d'alimentation effectives, sont gravées directement sur l'appareil.
24 Verifications - Àproue une quelsconque intervention sur l'appareil par un technicien agree, demandez à ce dernier de proceder à l'ensemble de verifications nécessaires pour s'assurer du bon fonctionnement de l'appareil.
Champs magnétiques - L'appareil peut éventuellesment générer un champ magnétique et de l'électricité statique. Ne le placez donc pas à plus de 50 centimétres d'un appleil pouvant être abimé par ce champ magnétique (tube cathodique de téléviseur, cassettes audio ou video, cartes magnétiques, etc.).
Introduction
Nous vous remercions d'avoir choisi un Subgrave B&W.
Depuis la creation de notre entreprise en 1966, notre philosophie a toujours été la recherche de la perfection absolue. Inspirée par son fondateur, le regrette John Bowers, cette extraordinaire aventure n'a pas seulement conduit à de très lourds investissements consacres à la recherche et à l'innovation, mais aussi à une profonde connaissance de la musique et des particularities du son cinematographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique.
Ce Subgrave a eté spécialement concu pour les Installations de cinema domestique, mais aussi pour améliorer efficacement la reproduction des basses d'un système stéropheonique à deux canaux. L'emploi d'un tel subgrave n'apporte pas seulement une réponse plus étendue vers les très basses fréquences, il améliore la reproduction du Médium grâce à la moindre sollicitation des enceintes principales dans le grave.
Veuiliez dire attentivement et totalement cette notice avant d'utiliser vous Subgrave. Toute installation sonore requiert un minimum d'attention et d'experimentation si I'on souhaite en tirer le meilleur parti; ce manuel vous guidera dans cette voie.
Avant de raccorder le Subgrave au réseau électrique, il est important que vous preniez connaisance des consignes de sécurité pour vous sensibiliser à tout signe anormal ou alarmant.
Rangez ce guide de manière à le retrouver facilement pour de futures consultations.
La distribution de B&W est assurée dans plus de 60 pays a travers le monde. Nous entretenons un réseau d'importateurs selectionnées avec la grande attention. Quelque soit le problème qu'un revendeur
ne sauait regler, n'hésitez jamais à contacter votre agent national pour qu'il puisse vous assister.
Déballage
(figure 1)
Pour déballer aisément votre Subgrave tout en évitant le risque d'un choc malencontreux, veillezrialcder la maniere suivante:
- Ouvrez les abhattants du carton au maximum puisit returneerze le colis.
Il suffit ensuite de soulever le carton pour que I'appareil sorte de I'emballage.
Nosusoussoensdeconserverle carton et ses accessoires pour toututilisation ulterieure.
En plus de ce manuel vous trouverez également :
1 Subgrave
1 sachet d'accessoires contenant :
4 pieds en caoutchouc
4 pointes de découpling
4écrous
1 carnet de garantie internationale
Le tour du Subgrave
(figure 2)
1 Indicateur de mise en service et veille
2 Réglage de volume
3 Réglage du filtré passage-bas
4 Commutateur Marche/Auto/ Veille
5 Commutateur d'égalisation (EQ)
6 Connexion/deconnexion du filtre passe-bas
7 Inverseur de phase
8 Prises d'entres de la modulation
9 Prises de sorties de la modulation
10 Prises de sorties pour chainage (link out)
11 Commutateur de mise en service
12 Porte fusible
13 Prise d'alimentation secteur
Positionner le Subgrave
Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation dessons y sont nettement moins importantes, le positionnement d'un Subgrave est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d'un choix plus large pour couvert l'emplacement idéal. Les mêlures résultats sont obtenus, généralement, lorsque le subgrave est place au milieu des enceintes satellites ou encore au voisinage immediat de l'une d'entre elles. Lorsque vous utilisez deux subgraves, le moyen est que vous en placez un'àproportion de chaque satellite.
Le positionner derrière l'auditeur, même dans une installation "surround", procure une image généralement moins précise mais représenté un compromis acceptable
quand les considérations domestiques l'emportent.
Les réflexions du son sur les parois de lapiece modifient la qualité de reproductionde toute enceinte acoustique car les murset le soi qui se trouvent a proximiteimmEDIATE amplifiert les basses.
Cependant et contrainrement à ce qui se
passe avec les modèles à large bande,
vous pourrez toutes rééquilbrer la
balance sonore d'un ensemble utilisant un
subgrave actif. Pour cela, il suffit d'ajuster
le niveau sonore du caisson de grave et
tout rentera dans l'ordre. Il peut être
tentant de rechercher l' amplification
acoustique maximale en approchant le
subgrave des angles de la piece. Ceux-ci
comportent trois parois (le sol et deux
murs) qui amplifient très avantageusement
et très efficacement les basses. Ce
procédé permet de réduire la puissance du
subgrave et, par voie de conséquence, le
travail du haut-parleur lui-même. C'est une
voie qu'il faudra, cependant, emprunter
avec beaucoup de prudence car la position
en encoignure n'est pas nécessairement la
meilleure pour ce qui concerne les
résonances de salle. Mal contrôées, celles
ci peuvent allerter gravlement la réguläre de
la Réponse en fréquences. Il n'existe pas de
moiellur procédé que l'expérimation,
chaque salle étant très différente d'une
autre. Vous devrez explorer une grande
variété d'emplacements avant de faire votre
choix définitif. Utiliser un extrait musical
avec un instrument grave montant et
descendant la gamme est très utilise pour
juger l'équilibre des basses. Ecoutez
attentivement les notes très contrastées,
trop fábies ou exagéremé fortes. Le fait
de posseder un subgrave séparé autorise
une optimisation très efficace de toute
installation. Vous pourrez tener compte des
résonances de la piece tout en soignant
l'image stéropheonomique, carve que vous
prouze adopter un emplacement
specifique différent pour le subgrave et
pour les satellites.
Si le subgrave est placé dans un espace très restreint (intégré dans un meuble par exemple), cet espace devra être ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil ; questionnez votre revendeur à ce sujet.
Un jeu de quatre pointes de découplage est fourni avec le subgrave. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol.
Si l'appareil doit etre place sur une surface fragile(un parquet par exemple),placez un petit disque de protection sous chaque pointe ouchoisissez d'utiliser les pieds en caoutchouc à la place de ces pointes.
Que you ayez besoin l'une ou l'autre solution, vissez préalablement les écrous à fond sur les tiges fillettes qui vissez à leur tour et complètement, les pieds ou pointes dans les insertsPrevus à cet effet sous l'enceinte. En cas de manque de stabilité, desserrez les pieds ou pointes opposés jusqu'à l'obtention d'une parfaite stabilité. Pour terminer, bloquez les écrous contre les inserts.
Contrôlez que les cables ne risquent pas
d'être transpercés par les pointes de découplage.
Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de causeurs des dégats.
Prenze garde de ne pas vous piquer avec les pointes.
Raccordement electrique
Déconnectez les apparèts du réseau électrique tant que le raccordement n'est pas totalement terminé et contrôle. Vous empêcherez tout risque de détermination du matériel en cours d'opération.
La fonction principale d'un subgrave actif est de receivevoir le signal provenant d'une chaine d'amplification. En stéreophonie à deux canaux, il sépare la modulation en deux bandes : les basses fréquences et les hautes fréquences, ces dernières sont dirigées vers les enceintes satellites. Les basses des canaux gauche et droit sont m élangées en une seule voie mono, réproduite par l'unique haut-parleur de basses.
Notre subgrave offre une grande flexibilité d'utilisation. Il autorise deux modes de raccordements distincts : soit à partir d'un préamplificateur, en le connectant aux embases RCA, soit à partir d'un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouvrez sur le panneau arrière.
Reportez-vous au tableau suivant afin de désirir la formule de raccordement convenable.
Application: Home Cinéma
Le subgrave peut être utilisé avec n'importe\ quel décodeur possoient une sortie ligne\ "subwoofer" (généralement par une prise RCA). La majorite des décodeurs avec amplificateurs intégrés du marché possoendent cette prise.
- Décodeur avec un ou plusieurs subgraves - fig. 3
Application: 2 canaux audio
Pramilicateur et amplificateur independants :
a Equipement : d'un ou plusieurs subgraves en monophonie : fig. 4
b Equipement: deux subgraves avec signaux gauche et droit séparés: fig. 5
Ce subgrave n'est pas prévu pour être utilisée avec un amplificateur stéropheonomique intégré, à moins qu'il ne possède une sortie directe du préamplificateur.
Utilisation de plusieurs Subgraves
L'utilisation de plusieurs subgraves dans une seule installation est bénéfique dans les cas suivants :
- Quand vous souhaitez maintainir une séparation stéreophonique jusqu'àux très basses fréquences.
Lorsque vous ave une très grande salle a sonoriser.
Lorsque you cherez a obtenir une puissance sonore plus importante, particulierement lorsque you souhaitez reproduce les effets du Home Cinema avec une tres grande efficacite.
Lorsque vous devez attenuer les effets génants des resonances de votre salle d'ecoute.
Si vous utilisez deux subgraves sur une installation a deux canaux, la séparation stéropheonique est améliorée si chaque canal possède son propre subgrave, placé a proximité du satellite correspondant. N'employez la configuration mono de la figure 4 qu'au cas où vous ne pourrièpas rapprocher les subgrave des satellites.
Double contrôle des connexions
Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommendons d'effectuer un double contrôle des connexions. Trop souvent, l'utilisateur découvert qu'une simple erreur de raccordement est à l'origine d'un résultat sonore médiocre. Pour évier toute perte de temps, assurez-vous donc que:
La phase soit correcte. Il ne faut aucune inversion de branchement positif et négatif vers les enceintes satellites. Une inversion de phase se traduit par une reproduction floue accompagnée d'une image instable et imprecise, par un manque de grave ou pire, par une combinaison des deux.
Qu'il n'ya pas d'inversion entre les
differees canaux et que chaque voie
d'amplification est bien raccordede au haut-parleur correspondant. Le résultat obtenu pourrait etre très singulier, par
exemplé: un orchestre dispose a l'envers ou, plus desastreux, le son de
voite film se deplacant dans la
direction opposée à l'action visible a
I'écran.
Mise en service
Nous vous recommendons d'allumer votre subgrave avant qu'un signal pulsé être envoyés aux amplificateurs. A l'inverse, pensez à etéindre le subgrave en dernier.
Le commutateur de marche/auto/veille (4) n'isoile jamais complètement l'amplicateur de l'alimentation qui fournit toujours une faible tension à un circuit sensitif axillaire.
Le commutateur (4) fonction de la maniere suivante:
On:
Lorsque le commutateur est sur cette position, l'amplificateur est en permanence en mode actif et le témoin lumineux (1) s'éclaire en vert.
Auto :
Lorsque you commute pour la première fois le subgrave en position "Auto", l'amplificateur passée en mode totalement actif et le témoin lumineux (1) s'écoute en vert. Àpres une période d'inactivité de 5 minutes environ, l'amplificateur passée automatiquement en mode velle et le témoin lumineux s'écaille en rouge. Des qu'un signal est détécté, l'amplificateur se commute à nouveau en mode actif et le
témoin lumineux s'éclaire en vert.
Standby:
Dans cette position, l'amplificateur est en veille permanente, le témoin lumineux est vert.
Lorsque le subgrave ne doit pas etre utilise pendant une période assez longue, nous recommandons dI Isoler du réseau eletrique en utilisant le commutateur d'arret (11) ou en retirant le cordon d'alimentation eletrique.
Réglages
5 contrôles doivent être pris en consideration :
Le réglage de volume (2)
Le réglage de la fréquence de coupure (3)
Le commutateur de phase (7)
Le commutateur de filtre passage-bas (6)
Le commutateur d'égalisation "EQ" (5)
L'optimisation des réglages dépend beaucoup des caractéristiques des apparciels associés à sauter subgrave. En cas d'utilisation de plusieurs caissons de basses, assurez-vous que tous leurs réglages sontidentiques.
Utilisation du subgrave avec un décodeur Home céinema
Bien que le subgrave actif B&W ne soit pas certifié THX®, il peut être employé avec un contrôleur THX®.
- Réglez son volume à mi-course (12 heures).
Le réglage de la fréquence de coupure (2) est sans effet. - Commutez le réglage de phase (6) sur 0^ .
- Placez le commutateur "LOW PASS FREQUENCY" en position "OUT".
- Placez le commutateur "EQ" en position A.
Reportez-vous également à la rubrique "réglages fins". Si vous possèdez un contrôle THX, assurez-vous que sa fonction "subwoofer" est activée. Ainsi configuré, ce dernier dispose des filtres et réglages de niveau adaptés au subgrave pour tous les modes. Pour le calibrage, seuls le générateur de bruit intégré au contrôle THX ainsi que ses réglages de niveau devront être employés. Vous nevez relever une pression acoustique de 75 dB (pondéré C) à la position d'écoute pour chaque des enceintes.
Avec les autres décodeurs, choisissez la configuration "small" ou "large", la plus appropriée, avant de débuter les réglages. Utilisez le générateur et les réglages intégrés au décodeur pour calibrer les différentes enceintes du système. N'employez le réglage de volume du subgrave qu'au cas où la plage de réglage du décodeur est trop limitée pour vous permettre d'obtenir le niveau sonore souhaité.
Si youssouhaitezobtenirunreglage de grandeprecision,oursyou
recommandons d'acquérir l'un de ces sonometres très abordables que l'on trouve dans les magasins de pieces déattachées électroniques: il s'agit d'un instrument totalment indispensable et真正做到 peu couteux.
Utilisation en deux canaux audio
- Reglez le volume à mi-course (12 heures).
- Réglez le filtre salle-bas (low pass frequency) on 80 Hz
- Placez le commutateur "low pass frequency" sur "IN".
- Placez le commutateur "EQ" en position A.
- Commutez la phase (6) sur 0^ .
Reportez-vous également à la rubrique "Réglages fins".
Réglages fins
Le commutateur d'égalisation propose deux réglages. La position B est destinée à l'écoute à très haut niveau sonore. La position A offre une plus grande étendue et un excellent contrôle des féquences basses.
2 canaux audio
Le réglage optimal de la phase ainsi que le réglage du filtre passe-bas sont interdépendants. Les dépendent également de la coupureasse des satellites ainsi que de la disposition relative des différentes enceinte dans la pierie.
Réglez le système de façon préférentielle et écoutez un programme riche en basses. Le meilleur compromis dépend de nombreux facteurs tels que : les performances et la tenue en puissance des satellites, le nombre de subgraves, leur position relative aux satellites. La gamme de 80 - 90Hz est un bon point de départ en tant que fréquence de coupure. A moins d'utiliser deux subgraves places très prés des satellites pour préserver la séparation gauche/droite, le choix d'une fréquence plus élevée risque de promuttre l'image stéréophonique et ne doit être envisagée que si les satellites ont des performances vralement très limitées dans les basses.
Pour bien regler votre système, commencez par ajuster la puissance du subgrave à votre goût puis affineze ce réglage en utilisant la plus large variété d'enregistements. Cette méthode est préférale si vous pouvez parvenir aux autres résultats, car tout réglage ne convenant qu'à un seul enregistrement peut se révêler très mauvais avec un autre.
Procedez en plusieurs étapes, en mèngeant certaines périodes de repos eturtout effecteç toutes vos écoutes au niveau sonore le plus réalisé possible. La perception de l'équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d'erreurs.
Vouvezvezcheràobtenir une restitutionequilibrée,sansexagérationni insuffisance desbasses.Vouspouverezemane àretoucher,légerement,la fréquencede coupuresi réglagede
volume seul ne suffit pas a Obtirn l'équilibre parfait. Pour chaque nouveau réglage du filtre passée-bas, écoute le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puisantes. Il dépend évidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subgrave(s) et à l'auditeur.
Home cinema
La situation en "hote cinema" est assez différente de celle des deux canaux audio. Le signal trés basses-fréquences (LFE) doit être considéré davantage comme un canal séparé plutôt que comme une extension des satellites. Le filtre PASSE-BAS doit être désactivié, parce que le décodeur assure tout le filtrage nécessaire aux enceintes lorsqu'il est configuré en mode "small". Malgré tout, il peut être nécessaire de jour sur la polarité acoustique avec le commutateur de phase. Normalement, la phase doit être régée en position 0^ mais, si le subgrave se refuse à une distance assez différente des autres enceintes ou si l' amplificateur charge d'almenter ces autres enceintes inverse le signal, la position 180^ pourra être préféree. Ecoutez en utilisant les deux positions et désisseese cette qui fournit son le plus complèt. Les décodeurs disposent généralement d'un générateur de bruit calibré pouvant être utilisé pour ajuster le niveau relatif de toutes les enceintes, rendant l'opération de réglage plus aïssé qu'en deux canaux.
Ne soyez pas inquiets et n'hésitez-pas à réajuster les niveaux en fonction de vos préférences. Il est très facile se laisser emporter par les possibillés d'un subgrave. En général, la reproduction la plus réalisée et la plus satisfaisante à long terme estobtenue an ajustant le subgrave en dessous niveau standard de calibration.
Autres applications
Si vous ne parvenez pas à un équilibre satisfaisant, si le grave semble gonfle ou si certaines notes sont reproduites avec exagération tandis que d'autres sont à peine audibles, c'est que vous vous trouvez, probablement, en présence de problèmes d'interface avec la salle d'écoute. Vous aurez avantage, dans ce cas, à reconsiderer l'emplacement du subgrave. Un simple déplacement de 15cm peut avoir effet spectaculaire sur la qualité sonore. Essaye égalementment de le surélever. L'utilisation de plusieurs subgravees est bénéfique car elle attenue les effets de résonance de la sallé. Positionnées à des places différentes, ces subgravees excellent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel et surtout moins coloré. Attention ! une modification appreciable de distance relative entre le ou les subgravees, satellites et l'auditeur nécessite, à chaque fois, un nouveau contrôle de la phase. Si vous étés améné à modifier les raccordements entre le subwoofer et les autres apparueils, en utilisant les connexions pour pré amplifieur à la place des connexions pour
amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subgrave compte, effet, un filtré passée-haut non réglable qui est destiné au raccordement idéal des satellites. La pente d'attenuation de ce filtré passée-haut varie selon que l'on utilise le circuit pour amplificateur ou pour préamplificateur. C'est cette différence qui se traduit par une modification tout a fait normale de la phase. Il faut, également procéder à la verification systématique du niveau du subgrave. Ceui-ci peut varier selon que vous l'avez approché ou éloigné de la zone d'écoute (l'emploi du réglage interne du décateur ou du réglage de volume du subgrave convennient tous les deux carils produit exactement le même effet). Ce dernier contrôle ne doit s'opérer qu'après verification de la phase.
Prenez soit de抎e subgrave
L'ebinisterie du subgrave s'entretient à l'aide d'un chiffon doux et sec. Vous pouvez utiliser un produit d'entretien en aérosol à condition de le vaporiser sur le chiffon, jamais directement sur l'appareil. Retirée la grille pour évier de la tâcher, tout enPNANT garde de ne pas endommager le transducteur. Cette grille se nettoie simplement avec une brosse douce.
N'utilise jamais le subgrave en tant que table basse. Pendant le fonctionnement de l'appareil tous les objets posés sur le dessus sont en mesure de vibrer et de creer des bruits parasites génants. Evitez, tout particulièrement, de renverser du liquide (boissons ou eau d'un vase).
Si vous ne doivent pas employerer toute subgrave pendant une assez longue période, pensez à le déconnecter du réseau électrique.
Notes: Le subgrave s'éteint automatiquement lorsqu'il est utilisé de maniere excessive. Si cela vous arrivait, vous pouvez le réinitialiser en l'étaignant puis en le allumant de nouveau par le biais du commutateur marche/arrêt.
