B&W ASW82 - Caisson de basses B&W - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif
Caractéristiques techniques principales	Technologie bass-reflex, haut-parleur de 8 pouces, amplification de classe D
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	350 x 350 x 350 mm
Poids	10 kg
Compatibilités	Compatible avec les systèmes audio B&W et autres systèmes audio avec sortie RCA
Type de batterie	Non applicable (alimentation secteur)
Tension	230 V
Puissance	200 W (max)
Fonctions principales	Renforcement des basses fréquences, réglage de la fréquence de coupure, réglage du niveau de volume
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Informations générales utiles	Idéal pour les systèmes home cinéma et audio haute-fidélité, garantit une expérience sonore immersive

FOIRE AUX QUESTIONS - B&W ASW82 B&W

Pourquoi mon B&W ASW82 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au subwoofer. Assurez-vous également que l'interrupteur d'alimentation à l'arrière de l'appareil est en position 'On'.

Quelle est la meilleure position pour placer le B&W ASW82 dans ma pièce ?

Pour de meilleures performances, placez le subwoofer près d'un mur ou dans un coin de la pièce. Cela peut augmenter les basses et améliorer l'expérience d'écoute.

Comment ajuster les paramètres de mon B&W ASW82 ?

Utilisez les contrôles de gain, de fréquence de coupure et de phase situés à l'arrière du subwoofer pour ajuster le son selon vos préférences et l'acoustique de votre pièce.

Mon B&W ASW82 émet des bruits étranges, que faire ?

Vérifiez que tous les câbles sont correctement connectés et en bon état. Si le bruit persiste, essayez de déplacer le subwoofer ou de le tester avec un autre appareil pour identifier la source du problème.

Comment connecter le B&W ASW82 à mon système audio ?

Utilisez un câble RCA pour connecter la sortie de votre récepteur audio à l'entrée du subwoofer. Assurez-vous de sélectionner l'entrée correcte sur le subwoofer.

Le B&W ASW82 peut-il être utilisé avec un système sans fil ?

Le B&W ASW82 est conçu pour une connexion filaire. Si vous souhaitez une connexion sans fil, vous devrez acheter un émetteur/récepteur sans fil compatible.

Comment savoir si mon B&W ASW82 est défectueux ?

Si le subwoofer ne fonctionne pas malgré des connexions correctes, essayez de le tester avec d'autres appareils. Si aucun son n'est produit, il peut être nécessaire de contacter le service client pour un diagnostic.

MODE D'EMPLOI B&W ASW82 B&W

Manuel d'utilisation......8

Garantie limitée. 14

Deutsch

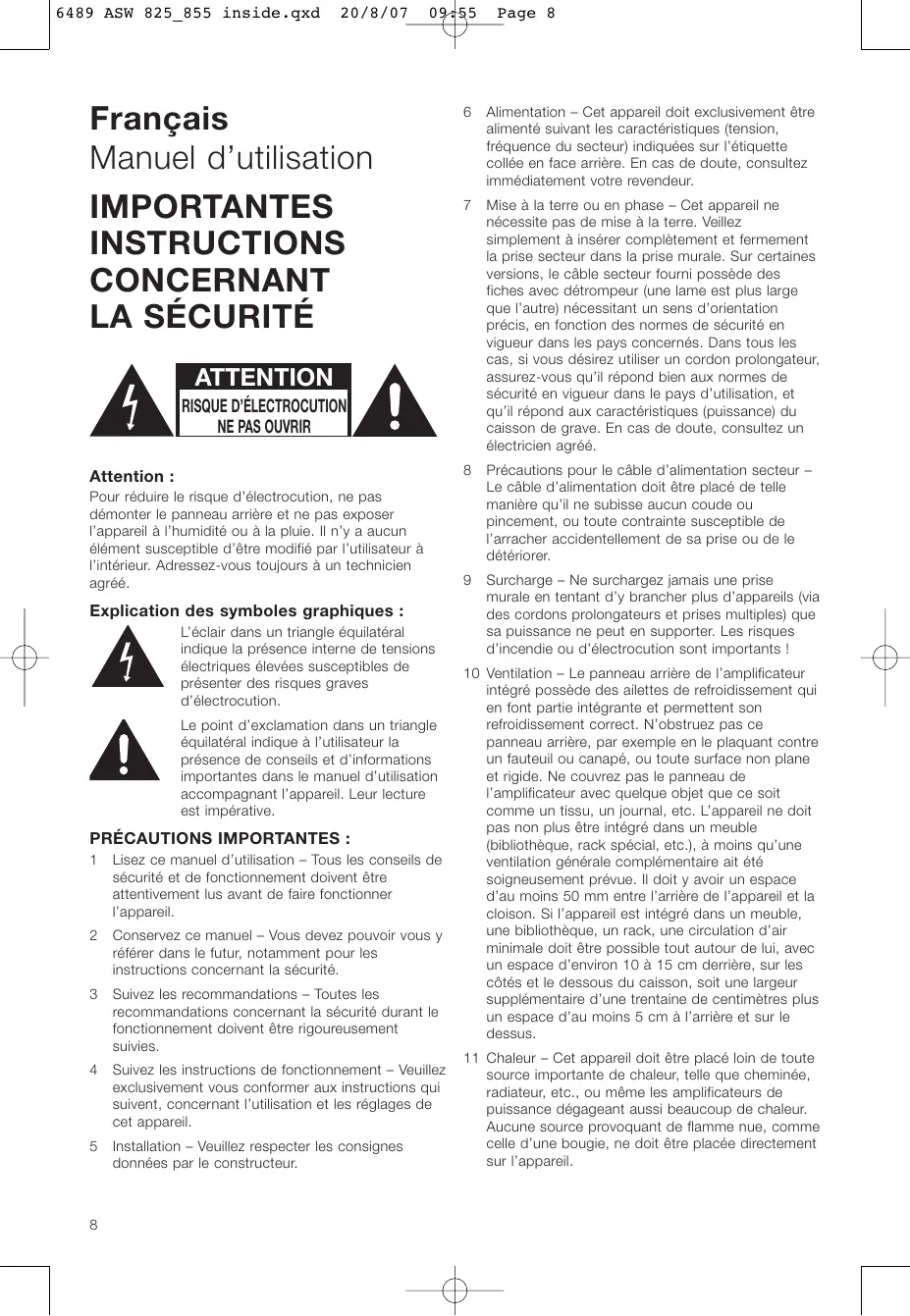

Manuel d'utilisation

IMPORTANTSESTRUCTIONS CONCERNANT LA SECURITÉ

ATTENTION RISQUE D'ÉLECTROCUTION NE PAS OUVRIR

Attention :

Pour réduire le risque d'électrocution, ne pas démonter le panneau arrière et ne pas exposer l'appareil à l'humidité ou à la pluie. Il n'y a aucun élément susceptible d'être modifié par l'utilisateur à l'intérieur. Adressez-vous toujours à un technicien/agréé.

Explication des symboles graphiques :

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles deprésenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

PRECAUTIONS IMPORTANTES :

1 Lisez ce manuel d'utilisation - Tous les conseils de sécurité et de fonctionnement doivent être attentivement lus avant de faire fonctionner l'appareil.
2 Conservé ce manuel – Vous doivent pouvoir vous y référer dans le futur, notamment pour les instructions concernant la sécurité.
3 Suivez les recommandations - Toutes les recommandations concernant la sécurité durant le fonctionnement doivent etre rigoureusement suivies.
4 Suivez les instructions de fonctionnement - Veuillez exclusively vous conformer aux instructions qui suivent, concernant l'utilisation et les réglages de cet apparil.
5 Installation - Veuillez respecter les consignes données par le constructeur.

6 Alimentation - Cet appeareil doit exclusivement etre alimentete suivant les caractéristiques (tension, fréquence du secteur) indiquées sur l'étiquette collée en face arriere. En cas de doute, consultez immeditatement votre revendeur.
7 Mise à la terre ou en phase - Cet apparéil ne nécessite pas de mise à la terre. Veillez simplement à insérer complètement et fermement la prise secteur dans la prise murale. Sur certaines versions, le cable secteur fourni possède des fiches avec détompeur (une lame est plus large que l'autre) nécessitant un sens d'orientation précis, en fonction des normes de sécurité en vigueur dans les pays concernés. Dans tous les cas, si vous désirez utiliser un cordon prolongateur, assurez-vous qu'il répond bien aux normes de sécurité en vigueur dans le pays d'utilisation, et qu'il répond aux caractéristiques (puissance) du caisson de grave. En cas de doute, consultez un électricien/agré.
8 Précautions pour le cable d'alimentation secteur - Le cable d'alimentation doit etre place de telle maniere qu'il ne subisse aucun coude ou pincement, ou toute contrainte susceptible de l'arracher accidentellement de sa prise ou de le déterminer.
9 Surcharge - Ne surchargez jamais une prise murale en tentant d'y brancher plus d'appareils (via des cordons prolongateurs et prises multiples) que sa puissance ne peut en supporter. Les risques d'incendie ou d'électrocution sont importants!
10 Ventilation - Le panneau arrête de l'amplificateur intégré possède des ailettes de refroidissement qui en font partie intégrante et permettant son refroidissement correct. N'obstruez pas ce panneau arrête, par exemple en le plaquent contre un fauteuil ou canapé, ou toute surface non plane et rigide. Ne couvrez pas le panneau de l'amplificateur avecquelque object que ce soit comme un tissu, un journal, etc. L'appareil ne doit pas non plus être intégré dans un meuble (bibliothèque, rack spécial, etc.), à moins qu'une ventilation générale complémentaire ait éte soignement prévue. Il doit y avoir un espace d'au moins 50 mm entre l'arrière de l'appareil et la cloison. Si I'appareil est intégré dans un meuble, une bibliothèque, un rack, une circulation d'air minimale doit être possible tout autour de lui, avec un espace d'environ 10 à 15 cm derrière, sur les côtes et le dessous du caisson, soit une largeur supplémentaire d'une trentaine de centimétres plus un espace d'au moins 5 cm à l'arrière et sur le dessus.
11 Chaleur - Cet apparéil doit être place loin de toute source importante de chaleur, telle que cheminée, radiateur, etc., ou même les amplificateurs de puissance dégageant aussi beaucoup de chaleur. Aucune source provoquant de flâme nue, comme celle d'une bougie, ne doit être place directement sur l' apparéil.

12 Fixation au mur ou au plafond - L'appareil ne peut etre fixe au mur ou au plafond que si cela est expressement prevu et recommande par le constructeur dans le manuel d'utilisation.
13 Eau et humidité - N'utilisé pas cet apparéil près d'une source humide ou de l'eau - par exemple dans une salle de bains, près d'une piscine, dans un local très humide (présence de vapeur d'eau ou de condensation), etc.
14 Objets ou liquides étrangers - Ne jamais tenter d'introduire quelque objet que ce soit par les interstices prênts sur l'appareil. Empêchez aussi tout renversement de liquide dans l'appareil, sous peine, dans les deux cas, d'importants risques d'électrocution.
15 Entretien - Débranchez toujours l'appareil de l'alimentation secteur avant de le nettoyer. Le coffret de l'appareil sera dépoussiéré avec un chiffon sec. Si vous désírez utiliser un produit de nettoyage en aérosol, ne pulverisé pas directement sur l'appareil, mais sur le chiffon uniquement. Retirez tout d'abord le panneau frontal pour éviter demettre des peluches sur celui-ci, mais prenez soin à ne pas abîmer le haut-parleur. Ce panneau frontal peut, lui, être nettoyé avec une Brosse très douce.
16 Fixations - N'utilise pas de systèmes de fixation pour l'apparéil, autre que ceux expressément évientuellesment recommendés par le constructeur, sous peine de détérioration irrémédiable.
17 Accessoires - Ne placez pas cet apparéil sur un pied, tripode, meuble instable, etc. Il pourrait tomber, pouvant causer ainsi des blessures graves à unadulte comme à un enfant, et être irrémédiablement lui-même déterioré. N'utilisez des modes de surélévation expressement évientulement recommendés par le constructeur.
18 Transport - L'appareil peut etre transporte en utilisant un chariot adapté, mais en procedant avec précaution. Evitez les freinages ou changements de direction trop brusques qui pouraient déstabiliser l'ensemble, entrainant la chute de I'appareil. En déplaçant l'appareil seul, prenez garde aux pointes supports de I'appareil qui pouraient detériorer moquettes, tapis et parquets, ou encore des cables circulant sur le sol. Ne vous blessez pas vous-même avec ces pointes!
19 Période de non-utilisation - Le cable d'alimentation secteur doit être débranché si vous n'utilise pas l'appareil pendant une longue période ou pendant un orage.
20 Réparation - Ne tentez pas vous-même la moindre réparation, en cas de problème constaté. L'ouverture de l'appareil peut entraîner de graves risques d'électrocution. Adressez-vous toujours à un technicien agréé.
21 Service après vente - Débranchez impératifement l'appareil de sa prise secteur et adressez-vous

immédiatement à votre revendeur agrée dans les cas suivant :

a Lorsque le cable secteur ou sa prise ont ete endommagés.
b Si du liquide ou des objets sont tombés à l'intérieur de l'appareil.
c Si l'appareil a ete directement exposé à la pluie ou à n'importe quel liquide.
d Si l'appareil, après avoir suivi les instructions concernant son fonctionnement, ne marche pas normalement. N'utilise que les commandes expressement citées dans ce manuel d'utilisation, et dans les conditions de fonctionnement indiquées. Une tentative de fonctionnement autre que celui expressement conseillé peut entraîner des dégradations nécessitant l'intervention longue et couteuse d'un technicien/agree.
e Si l'appareil est tombé, ou a eté endommagé de chaque manière que ce soit.
f Si l'appareil presente un changement manifeste dans son fonctionnement et ses performances, nécessitant manifestation l'intervention d'un réparateur/agréé.
22 Remplacement de pieces - Lorsque le remplacement de certaines pieces ou composants est nécessaire, adressez-vous toujours à un technicien qualifié et agrée. Veiliez à ce que les pieces de remplacement seront rigoureusement conformes aux pieces d'origine. Des pieces différentes peuvent entrainer des risques d'électrocution, d'incendie et un fonctionnement non correct de l'appareil.

23 Fusibles de protection générale - Pour une protection parfaite contre tout risque d'incendie, n'utilise que des fusibles d'un type et d'une valeur conformes. L'amplificateur est unconçu pour fonctionner à la tension nominale de son alimentation, dans une gamme comprise entre 100 volts et 230 volts, suivant la tension secteur indiquée. Les specifications correctes pour chaque fusible, en fonction de la tension d'alimentation effectives, sont gravées directement sur l'appareil.
24 Vérifications - Àprous unequelconque intervention sur l'appareil par un technicien agree, demandez à ce dernier de proceder à l'ensemble de vérifications nécessaires pour s'assurer du bon fonctionnement de l'appareil.
25 Champs magnétiques - L'appareil peut éventuellesment générer un champ magnétique et de l'électricité statique. Ne le placez donc pas à plus de 50 centimètres d'un appareil pouvant être abîné par ce champ magnétique (tube cathodique de téléviseur, cassettes audio ou video, cartes magnétiques, etc.).

Introduction

Nous vous remercions d'avoircision un Subgrave B&W.

Depuis la création de notre entreprise en 1966, notre philosophie a longués été la recherche de la perfection absolue. Inspiree par son fondateur, le regrette John Bowers, cette extraordinaire aventure n'a pas seulement conduit à de très lourds investissements consacrés à la recherche et à l'innovation, mais aussi à une profonde connaissance de la musique et des particularités du son cinématographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique.

Ce Subgrave a eté spécialement concu pour les installations de cinema domestique, mais aussi pour améliorer efficacement la reproduction des basses d'un système stéreophonique à deux canaux. L'emploi d'un tel subgrave n'apporte pas seulement une réponse plus étendue vers les très basses fréquences, il améliore la reproduction du Médium grâce à la moindre sollicitation des enceintes principales dans le grave.

Veuillez dire attentivement et totalement cette notice avant d'utiliser votre Subgrave. Toute installation sonore requiert un minimum d'attention et d'expérimation si I'on souhaite en tirer le meilleur parti ; ce manuel vous guidera dans cette voie.

Avant de raccorder le Subgrave au réseau électrique, il est important que vous preniez connaissance des consignes de sécurité pour vous sensibiliser à tout signe anormal ou alarmant.

Rangez ce guide de manière à le retrouver facilement pour de futures consultations.

La distribution de B&W est assurée dans plus de 60 pays à travers le monde. Nous entrenons un réseau d'importateurs scélectionnés avec la plus grande attention. Quelque soit le problème qu'un revendeur ne saurait régler, n'hésitez jamais à contacter votre agent national pour qu'il puisse vous assister.

Information sur la protection de l'environnement

Tous les produits B&W sont conçus en conformité totale avec les normes internationales concernant l'interdiction

d'utilisation de certaines substances dangereuses (RoHS) dans les équipements éléctriques et électroniques, ainsi que la capacité de recyclage des matérieliaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Ces symboles indiquent la compatibilité avec ces directives, et le fait que les apparèils peuvent être correctement recyclés ou traités dans le respect total de ces normes. Consultez l'organisme officiel de votre région pour le traitement des produits.

Déballage

(figure 1)

Pour déballer aisément votre Subgrave tout en évitant le risque d'un chic malencontreux, veuillez généré de la manière suivante :

• Ouvrez les abhattants du carton au maximum puis returnez le colis.
• Il suffit ensuite de soulever le carton pour que l'appareil sorte de l'emballage.

Nous vous conseillons de conserver le carton et ses accessoires pour toute utilisation ultérieure.

En plus de ce manuel vous trouvrez également :

1 Subgrave

1 sachet d'accessoires contenant :

4 pieds en caoutchouc
4 pointes de découpling
4écrous

1 carnet de garantie internationale

Le tour du Subgrave

(figure 2)

1 Indicateur de mise en service et veille
2 Réglage de volume
3 Réglage du filtré passée-bas
4 Commutateur Marche/Auto/ Veille
5 Commutateur d'égalisation (EQ)
6 Connexion/deconnexion du filtrte passe-bas
7 Inverseur de phase
8 Prises d'entrées de la modulation
9 Prises de sorties de la modulation
10 Prises de sorties pour chainage (link out)
11 Commutateur de mise en service
12 Porte fusible
13 Prise d'alimentation secteur

Positionner le Subgrave

Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation dessons y sont nettement moins importantes, le positionnement d'un Subgrave est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d'un besoin plus large pour trouver l'emplacement idéal. Les meilleurs résultats sont obtenus, généralement, lorsque le subgrave est placé au milieu des enceintes satellites ou encore au voisinage immédiat de l'une d'entre elles. Lorsque vous utilisez deux subgraves, le mistré est que vous en placiez un à proximité de chaque satellite.

Le positionner derrière l'auditeur, même dans une installation "surround", procure une image généralement moins précise mais représentée un compromis acceptable quand les considérations domestiques l'emportent.

Les réflexions du son sur les parois de la pièce modifiert la qualité de reproduction de toute enceinte acoustique car les murs et le sol qui se trouvent à proximé immediate amplifient les basses. Cependant et contraimbre à ce qui se passé avec les modèles à large bande, vous pourrez toujours rééquilbrer la balance sonore d'un ensemble utilisant un subgrave actif. Pour cela, il suffit d'ajuster le niveau sonore du caisson de grave et tout rentra dans l'ordre. Il peut être tentant de rechercher l'amplification acoustique maximale en approchant le subgrave des angles de la pièce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement les basses. Ce procédé permet de réduire la puissance du subgrave et, par voie de conséquence, le travail du haut-parleur lui-même. C'est une voie qu'il faudra, cependant, emprunter avec beaucoup de prudence car la position en encoignure n'est pas nécessairement la meilleure pour ce qui concerne les résonances de salle. Mal contrôleles, celles-ci peuvent alterer gravement la régularité de la réponse en fréquences. Il n'existe pas de meilleur procédé que l'expérience, chaque salle étant très différente d'une autre. Vous devrez explorer une grande variété d'emplacements avant de faire votre choix définitif. Utiliser un extrait musical avec un instrument grave montant et descendant la gamme est très utile pour juger l'équilibre des basses. Ecoutez attentivement les notes très contrastées, trop faibles ou exagérément fortés. Le fait de posseder un subgrave séparé autorise une optimisation très efficace de votre installation. Vous pourrez tener compte des résonances de la pièce tout en soignant l'image stéréophonique, carve que vous pourrez adopter un emplacement spécifique différent pour le subgrave et pour les satellites.

Si le subgrave est place dans un espace très restreint (integre dans un meuble par exemple), cet espace devra être ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil ; questionnez votre revendeur à ce sujet.

Un jeu de quatre pointes de découplage est fourni avec le subgrave. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol.

Si l'appareil doit être place sur une surface fragile (un parquet par exemple), placez un petit disque de protection sous chaque pointe ouCHOisissez d'utiliser les pieds en caoutchouc à la place de ces pointes.

Que vous ayez besoin i'une ou l'autre solution, vissez préalablement les écrous à fond sur les tiges filetées puis vissez à leur tour et complètement, les pieds ou pointes dans les inserts prévus à cet effet sous l'enceinte. En cas de manque de stabilité, desserrez les pieds ou pointes opposés jusqu'à l'obtention d'une parfaité stabilité. Pour terminer, bloquez les écrous contre les inserts.

Contrôlez que les câbles ne risquent pas d'être transperçés par les pointes de découplage.

Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risque de les arracher ou de cause des dégats.

Prenez garde de ne pas vous piquer avec les pointes.

Raccordement électrique

Déconnectez les apparèils du réseau électrique tant que le raccordement n'est pas totallement terminé et contrôle. Vous empêcherez tout risque de dépréciation du matériel en cours d'opération.

La fonction principale d'un subgrave actif est de recevoir le signal provenant d'une chaine d'amplification. En stéreophonie à deux canaux, il sépare la modulation en deux bandes : les basses fréquences et les haute fréquences, ces dernières sont dirigées vers les enceintes satellites. Les basses des canaux gauche et droit sont m'élangées en une seule voie mono, reproduite par l'unique haut-parleur de basses.

Notre subgrave offre une grande flexibilité d'utilisation.
Il autorise deux modes de raccordements distincts : soit à partir d'un préamplificateur, en le connectant aux em basalces RCA, soit à partir d'un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouverez sur le panneau arriere.

Reportez-vous au tableau suivant afin de désir la formule de raccordement convenable.

Application: Home Cinéma

Le subgrave peut être utilisé avec n'importe quels décodeur possédant une sortie ligne "subwoofer" (généralement par une prise RCA). La majorité des décodeurs avec amplificateurs intégrés du marché possèdent cette prise.

• Décoder avec un ou plusieurs subgraves - fig. 3

Application: 2 canaux audio

Préamplificateur et amplificateur indépendants :

a Equipement : d'un ou plusieurs subgraves en monophonie : fig. 4
b Equipement : deux subgraves avec signaux gauche et droit séparés : fig. 5

Ce subgrave n'est pas prévu pour être utilisé avec un amplificateur stéreophonique intégré, à moins qu'il ne possède une sortie directe du préamplificateur.

Utilisation de plusieurs Subgraves

L'utilisation de plusieurs subgraves dans une seule installation est bénéfique dans les cas suivants :

• Quand vous souhaitez maintainir une séparation stéréophonique jusqu'àux très basses fréquences.
  Lorsque you avez une tres grande salle a sonoriser.
• Lorsque vous cherchez à obtenir une puissance sonore plus importante, particulièrement lorsque vous souhaitez reproductive les effets du Home Cinéma avec une très grande efficacité.
  Lorsque vous nevez attenuer les effets génants des résonances de votre salle d'écoute.

Si vous utilisez deux subgraves sur une installation a deux canaux, la séparation stéropheonique est améliorée si chaque canal possède son propre

subgrave, placé à proximé du satellite correspondant. N'employez la configuration mono de la figure 4 qu'au cas où vous ne pourriez pas rapprocher les subgraves des satellites.

Double contrôle des connexions

Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommendons d'effectuer un double contrôle des connexions. Trop souvent, l'utiliseur découvert qu'une simple erreur de raccordement est à l'origine d'un résultat sonore médiocre. Pour éviter toute perte de temps, assurez-vous donc que:

La phase soit correcte. Il ne faut aucune inversion de branchement positif et négatif vers les enceintes satellites. Une inversion de phase se traduit par une reproduction floue arrivagnée d'une image instable et imprecise, par un manque de grave ou pire, par une combinaison des deux.
- Qu'il n'y a pas d'inversion entre les différents canaux et que chaque voie d'amplification est bien raccordée au haut-parleur correspondant. Le résultat obtenu pourrait être très singulier, par exemple : un orchestre disposé à l'envers ou, plus désastreux, le son de votre film se déplaçant dans la direction opposée à l'action visible à l'écran.

Mise en service

Nosusyourecommandonsd'allumervoretsubgraveavantqu'un signalpuisseetreenvoyéaux amplificateurs.Al'inversepensezateindeirel subgraveendernier.

Le commutateur de marche/auto/veille (4) n'isole jamais complètement l'amplificateur de l'alimentation qui fournit toujours une faible tension à un circuit sensitif auxiliaire.

Le commutateur (4) fonctionne de la maniere suivante :

On :

Lorsque le commutateur est sur cette position, l'amplificateur est en permanence en mode actif et le témoin lumineux (1) s'écaille en vert.

Auto :

Lorsque vous commutez pour la première fois le subgrave en position "Auto", l'amplificateur passe en mode totalement actif et le témoin lumineux (1) s'éclaire en vert. Àproune une période d'inactivité de 5 minutes environ, l'amplificateur passé automatiquement en mode veille et le témoin lumineux s'éclaire en rouge. Dés qu'un signal est détecté, l'amplificateur se commute à nouveau en mode actif et le témoin lumineux s'éclaire en vert.

Standby:

Dans cette position, l'amplificateur est en veille permanente, le témoin lumineux est vert.

Lorsque le subgrave ne doit pas etre utilisependant une période assez longue, nous recommendons de l'isoler du reseau electrique en utilisant le commutateur d'arrêt (11) ou en retirant le cordon d'alimentation electrique.

Réglages

5 contrôles doivent être pris en considération :

Le réglage de volume (2)
Le réglage de la fréquence de coupure (3)
Le commutateur de phase (7)
Le commutateur de filtré passe-bas (6)
Le commutateur d'égalisation "EQ" (5)

L'optimisation des réglages dépend beaucoup des caractéristiques des apparèils associés à votre subgrave. En cas d'utilisation de plusieurs caissons de basses, assurez-vous que tous leurs réglages sontidentiques.

Utilisation du subgrave avec un décodeur Home cinema

Bien que le subgrave actif B&W ne soit pas certifié
THX®, il peut être employé avec un contrôleur THX®.

• Réglez son volume à mi-course (12 heures).
• Le réglage de la fréquence de coupure (2) est sans effet.
• Commutez le réglage de phase (6) sur 0^ .
• Placez le commutateur "LOW PASS FREQUENCY" en position "OUT".
• Placez le commutateur "EQ" en position A.

Reportez-vous également à la rubrique "réglages fins". Si vous possédez un contrôleur THX®, assurez-vous que sa fonction "subwoofer" est activée. Ainsi configéré, ce dernier dispose des filtres et réglages de niveau adaptés au subgrave pour tous les modes. Pour le calibrage, seuls le générateur de bruit intégré au contrôleur THX® ainsi que ses réglages de niveau devront être employés. Vous devze relever une pression acoustique de 75 dB (pondéré C) à la position d'écoute pour chacune des enceintes.

Avec les autres décodeurs,CHOISSEZ LA CONFIGURATION "small" ou "large", la plus appropriée, avant de débuter les réglages. Utilisez le générateur et les réglages intégrés au décodeur pour calibrer les différentes enceintes du système. N'employez le réglage de volume du subgrave qu'au cas où la plage de réglage du décodeur est trop limitée pour vous permettre d'obtenir le niveau sonore souhaité.

Si vous souhaitez obtenir un réglage de grande précision, nous vous recommendons d'acquérir l'un de ces sonomètres très abordables que l'on trouve dans les magasins de pieces détachées électroniques; il s'agit d'un instrument totalement indispensable etvriment peu couteux.

Utilisation en deux canaux audio

• Reglez le volume à mi-course (12 heures).
• Réglez le filtré passée-bas (low pass frequency) sur 80Hz .
• Placez le commutateur "low pass frequency" sur "IN".
• Placez le commutateur "EQ" en position A.
• Commutez la phase (6) sur 0^ .

Reportez-vous également à la rubrique "Réglages fins".

Réglages fins

Le commutateur d'égalisation propose deux réglages. La position B est destinée à l'écoute à très haut niveau sonore. La position A offre une plus grande étendue et un excellent contrôle des fréquences basses.

2 canaux audio

Le réglage optimal de la phase ainsi que le réglage du filtré passée-bas sont interdépendants. Ils dépendent également de la coupure basse des satellites ainsi que de la disposition relative des différentes enceintes dans la pierce.

Réglez le système de façon préférentielle et écoutez un programme riche en basses. Le meilleur compromis dépend de nombreux facteurs tels que : les performances et la tenue en puissance des satellites, le nombre de subgraves, leur position relative aux satellites. La gamme de 80 - 90Hz est un bon point de départ en tant que fréquence de coupure. A moins d'utiliser deux subgraves placés très prés des satellites pour préserver la séparation gauche/droite, le choix d'une fréquence plus élevé risque de compromètre l'image stéréophonique et ne doit être envisagée que si les satellites ont des performances vraiment très limitées dans les basses.

Pour bien régler votre système, commencez par ajuster la puissance du subgrave à votre goût puis affineze ce réglage en utilisant la plus large variété d'enregistements. Cette méthode est préféable si vous pouvèz parvenir aux mêleurs résultats, car tout réglage ne convenant qu'à un seul enregistrement peut se révêler très mauvais avec un autre.

Procedez en plusieurs étapes, en menageant certaines périodes de repos et surtout effectuez toutes vos écoutes au niveau sonore le plus réaliste possible. La perception de l'équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d'erreurs.

Vou devez chercher à Brokerir une restitution équilibrée, sans exagération ni insuffisance des basses. Vous pouvez être améné à retoucher, légarement, la fréquence de coupure si le réglage de volume seul ne suffit pas à Brokerir l'équilibre parfait. Pour chaque nouveau réglage du filtre passée-bas, écoutez le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puissantes. Il dépend évidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subgrave(s) et à l'auditeur.

Home cinema

La situation en "home cinema" est assez différente de celle des deux canaux audio. Le signal très bassesfréquences (LFE) doit être considéré davantage comme un canal sépare juste que comme une extension des satellites. Le filtre PASSE-BAS doit être désactivé, parce que le décodeur assure tout le

filtrage nécessaire aux enceintes lorsqu'il est configuré en mode "small". Malgré tout, il peut être nécessaire de jourer sur la polarité acoustique avec le commutateur de phase. Normalement, la phase doit être réglée en position 0^ mais, si le subgrave se trouve à une distance assez différente des autres enceintes ou si l'amplificateur charge d'alimenter ces autres enceintes inverse le signal, la position 180^ pourra être préféree. Ecoutez en utilisant les deux positions etCHOISSEZ cels qui fournit son le plus complet. Les décodeurs disposent généralement d'un générateur de bruit calibre pouvant être utilisé pour ajuster le niveau relatif de toutes les enceintes, rendant l'opération de réglage plus aisée qu'en deux canaux.

Ne soyez pas inquiets et n'hésitez-pas à réajuster les niveaux en fonction de vos préférences. Il est très facile se laisser emporter par les possibités d'un subgrave. En général, la reproduction la plus réalisée et la plus satisfaisante à long terme estobtenue en ajustant le subgrave en dessous niveau standard de calibration.

Autres applications

Si vous ne parvenez pas à un équilibre satisfaissant, si le grave semble gonflé ou si certaines notes sont reproduites avec exagération tandis que d'autres sont à peine audibles, c'est que vous vous trouvez, probablement, en présence de problèmes d'interface avec la salle d'écoute. Vous aurez avantage, dans ce cas, à reconsiderer l'emplacement du subgrave. Un simple déplacement de 15 cm peut avoir effet spectaculaire sur la qualité sonore. Essayez égalementment de le surélever. L'utilisation de plusieurs subgraves est bénéfique car elle attenue les effets de résonance de la salle. Positionnées à des places différentes, ces subgraves excitent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel etURTout moins coloré. Attention ! une modification appréciable de distance relative entre le ou les subgraves, satellites et I'auditeur nécessite, à chaque fois, un nouveau contrôle de la phase. Si vous étés améné à modifier les raccordements entre le subwoofer et les autres appeareils, en utilisant les connexions pour préamplificateur à la place des connexions pour amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subgrave compte, effet, un filtre passée-haut non régliable qui est destiné au raccordement idéal des satellites. La pente d'atténuation de ce filtre passée-haut varie selon que I'on utilise le circuit pour amplificateur ou pour préamplificateur. C'est cette différence qui se traduit par une modification tout à fait normale de la phase. Il faut, également procédé à la verification systématique du niveau du subgrave. Celui-ci peut varier selon que vous l'avez approché ou élogné de la zone d'écoute (I'emploi du réglage interne du décodeur ou du réglage de volume du subgrave convennant tous les deux car ils produits exactement le même effet). Ce dernier contrôle ne doit s'opérer qu'après vérification de la phase.

Prenez soit de votre subgrave

Le corps même de l'enceinte ne nécessite qu'un dépoussière régulier. Si vous souhaitez utiliser un nettoyant particulier, par aérosol notamment, retirez la grille frontale en tirant doucement dessus. Pulvériser le produit nettoyant sur un chiffon, jamais directement sur l'enceinte. Faites d'abord un essai sur une petite surface peu visible, car certains produits nettoyants peuvent endommager les surfaces. Évitez systématiquement les produits abrasifs, ou contenant de l'acide, de l'alcali ou des agents anti-bacteriens. N'utilise absolument aucun produit nettoyant sur les haut-parleurs. La grille frontale peut être nettoyée simplement avec une Brosse à habit, après l'avoir détachée de l'enceinte.

Veuillez noterque, comme tous les matériaux naturels, le coffret en bois de l'enceinte est sensible à son environnement. Il est donc recommandé de ne pas le laisser exposer à des sources de chaleur directes comme les radiateurs ou des souffleries d'air chaud, qui risquent, à la longue, de déformer les pannaux de bois. Le bois est traité avec un revêtement anti rayonnement ultraviolet afin de réduire ses changements de teinte, avec le temps ; une modification de couleur est toutfois possible à long terme. Cet effet sera d'autant plus sensible que les parties laissées constamment à l'ombre se modifieront moins vite que celles exposées régulièrement au rayonnement du soleil. Ces modifications ponctuelles de couleur seront limitées en prénant soin d'exposer tous les pannaux de l'enceinte, de manière régulière, aux effets du soleil. Cette procEDURE peut prendre plusieurs jours, voiré plusieurs semaines, mais vous pouvez l'accéléorer artificiellement en utilisant une lampe émettant dans l'ultraviolet.

N'utilisez jamais le subgrave en tant que table basse. Pendant le fonctionnement de l'appareil tous les objets posés sur le dessus sont en mesure de vibrer et de creer des bruits parasites génants. Evitez, tout particulièrement, de renverser du liquide (boissons ou eau d'un vase).

Si vous ne doivent pas employerer votre subgrave pendant une assez longue période, pensez à le déconnecter du réseau électrique.

Notes: Le subgrave s'éteint automatiquement lorsqu'il est utilisé de manière excessive. Si cela vous arrivait, vous pouze le réinitialiser en l'éteignant puis en le allumant de nouveau par le biais du commutateur marche/arrêt.

Garantie limitée

Ce produit a ete concu et fabriqu en vertu des normes de qualite les plus rigoureuses. Toutefois, en cas de probleme, B&W Group Ltd. et ses distributeurs nationaux garantissant une main d'oeuvre (exclusions possibles) et des pieces de rechange gratuite dans tout pays desservi par un distributeur agreé de B&W.

Cette garantie limite est valide pour une période de cinq ans à compter de la date d'achat ou une période

de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

Conditions

1 La garantie est limite à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie.
2 La garantie est exclusivement réservée au propriétaire d'origine et ne peut pas être transférée.
3 Cette garantie ne s'applique qu'aux produits faisant I'objet de vices de matériaux et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants :
a. déteriorations entrainées par une installation, connexion ou un emballage incorrect,
b. déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utilisateur, la négligence, des modifications ou l'usage de pieces qui ne sont pas fabriquées ou agrées par B&W,
c. déteriorations entrainées par un équipement auxiliaire défectieux ou qui ne convient pas,
d. déteriorations resultant de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agrésés,
e. les produits dont le numero de série a ete modifie, efface, elimine ou rendu illisible,
f. les produits qui ont eté réparés ou modifiés par une personne non autorisée.
4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'aftepe pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de la garantie

Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie :

1 Si l'équipement est utilisé dans le pays d'achat, veuillez contacter le distributeur/agree de B&W qui a vendu l'équipement.
2 Si l'opération est utilisé dans un pays autre que le pays d'achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l'opération. Vous pouce appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.

Afin deVerifier votre garantie, vous devrezprésenté ce livre de garantie qui aura eté rempli et tamponné par toute revende le jour de l'achat. En l'absence de ce livre, vous devrezprésenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.

Deutsch

Bedienungsanleitung

WICTIGE

SICHERHEITS-

HINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Vorsicht:
