MANUALE UTENTE B&W ASW650 B&W

Un benvenuto da parte della B&W.

A caixa do subwoofer pode ser limpa apenas com um pano seco. Se preferir utilizar um produto de polimento em spray, deverá pulverizar sobre o pano e depois aplicar (nunca pulverizar directamente sobre o equipamento). Remova cuidadosamente a grelha afastando-a da caixa e limpe-a com uma escova macia.

Questo prodotto è stato progettato e fabbricato secondo i più alti standard qualitativi. Tuttavia, nell’improbabile caso di un guasto o malfunzionamento, B&W Loudspeakers e i suoi distributori nazionali garantiscono parti sostitutive e mano d’opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W.

Não utilize o subwoofer como mesa. Os objectos colocados sobre ele chocalham e deterioram a qualidade de som. Os líquidos são particularmente perigosos (por exemplo bebidas ou vasos de flores), deve pois conservá-los o mais afastados possível do equipamento.

Questa garanzia limitata è valida per un periodo di cinque anni dalla data di acquisto o di due anni per i componenti elettronici, altoparlanti inclusi.

Termini e condizioni 1

La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre i costi di trasporto o nessun altro tipo di costo, né i rischi derivanti dalla rimozione, il trasporto e l’installazione dei prodotti.

La garanzia è valida solo per l’acquirente originario e non è trasferibile.

Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell’acquisto e non è applicabile nei seguenti casi:

danni causati da installazione, connessione o imballaggio incorretti,

danni causati da un uso inadeguato del prodotto, diverso dall’uso specificato nel manuale dell’utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,

danni causati da apparecchiature ausiliarie difettose o inadatte,

danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controllo di B&W e i suoi ufficiali distributori,

quando il numero di serie del prodotto è stato alterato, cancellato, rimosso o reso illeggibile,

se riparazioni o modifiche sono state effettuate da persone non autorizzate.

Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Para todas as aplicações O interruptor EQ altera o alinhamento do decaimento de graves. O grave que ouve é uma combinação do subwoofer com os efeitos da sala e deve escolher a posição que melhor complementa a sua sala e a posição do subwoofer. Posição A dá-lhe uma resposta mais seca, mais apropriado para a colocação do subwoofer num canto ou compensando uma sala com tendência a ressoar no grave. Posição B é apropriada a uma sala acusticamente seca e com uso do subwoofer longe dos cantos. Se tiver problemas de desequilíbrio na reprodução de graves – se algumas notas baixas estão exageradas em relação a outras – isto quer dizer que terá provavelmente um problema de interacção com a própria sala de audição, que poderá em princípio ser resolvido alterando a posição do subwoofer. Aquilo que poderá parecer uma pequena alteração de posição – cerca de 15cm – poderá ter um efeito profundo no som. Experimente levantar o subwoofer do chão assim como a deslocação lateral do mesmo. A utilização de vários subwoofers pode suavizar o efeito de ressonâncias da sala uma vez que cada subwoofer tem tendência para excitar ressonâncias a diferentes frequências. Se alterar de forma apreciável as distâncias relativas do(s) subwoofer(s) e colunas satélite ao ouvinte, controle novamente a posição do comutador de fase. Deverá verificar também o ajuste de nível do subwoofer (utilizando tanto o controlo de nível de saída como do descodificador ou o controlo de volume do amplificador do

Riparazioni sotto garanzia Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito: 1

Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.

Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore

a terra. Assicuratevi che la spina sia completamente inserita nella presa o nella prolunga per evitare l’esposizione della parte in tensione. Versioni del prodotto per l’utilizzo con alimentazione a 110-120 V vengono fornite di un cavo di alimentazione provvisto di spina polarizzata (una spina con una lamella più larga delle altre). Questa spina entra nella presa di alimentazione solo in un senso per una questione di sicurezza. Se non riuscite ad inserire la spina completamente in un senso provate a girarla. Se ancora non riuscite ad inserirla completamente, contattate il vostro elettricista per sistemarla. Non cercate di modificare il cavo fornito o la spina polarizzata. Se dovete utilizzare una prolunga o un cavo di alimentazione diverso da quello fornito in dotazione, assicuratevi che sia appropriato per l’uso che dovrete farne e che rispetti le norme di sicurezza vigenti nel vostro paese.

nazionale B&W nel paese di residenza, che sarà jn grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il sito web per i dettagli dei vari distributori di zona. Per convalidare la garanzia, bisognerà esibire questo opuscolo, compilato e timbrato dal rivenditore il giorno dell’acquisto. In alternativa, si potrà esibire lo scontrino d’acquisto originale o altro tipo di prova d’acquisto con data d’acquisto.

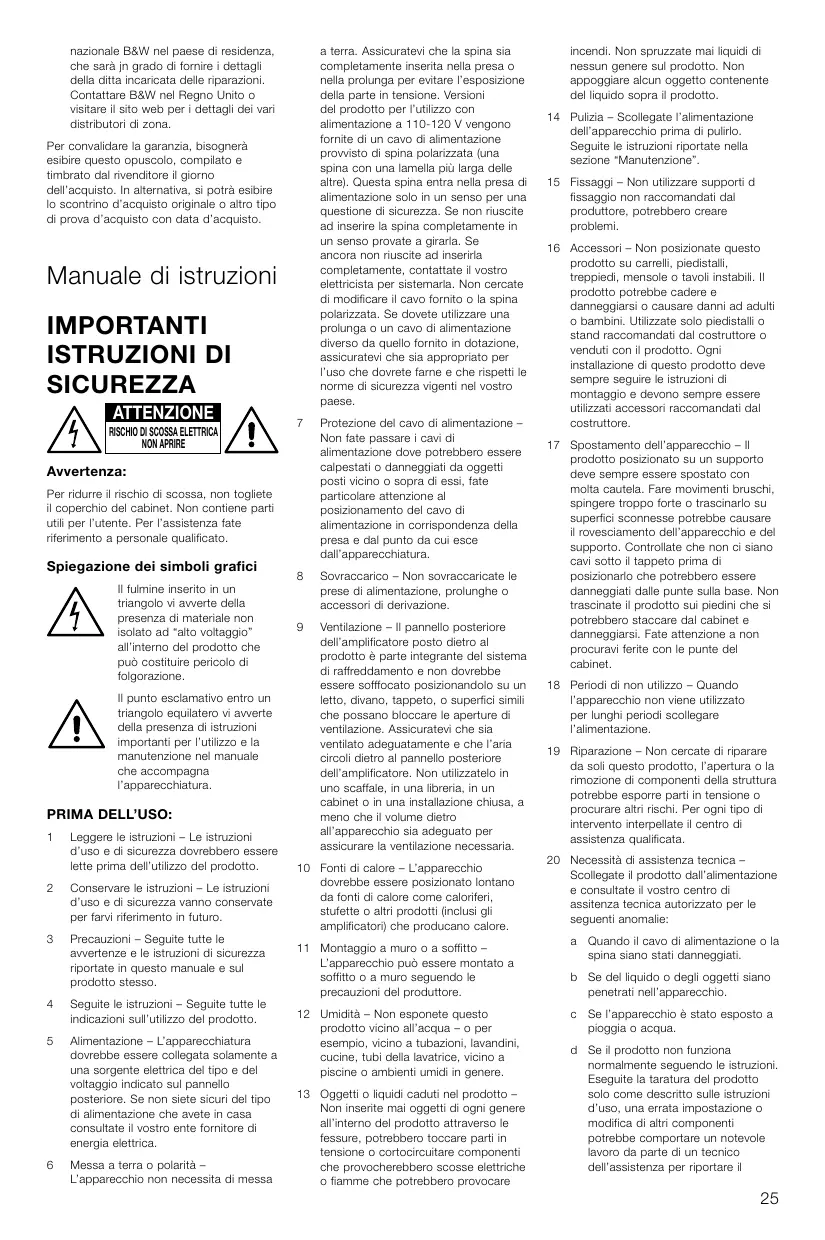

Manuale di istruzioni IMPORTANTI ISTRUZIONI DI SICUREZZA ATTENZIONE RISCHIO DI SCOSSA ELETTRICA NON APRIRE

Avvertenza: Per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l’utente. Per l’assistenza fate riferimento a personale qualificato.

Spiegazione dei simboli grafici Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato ad “alto voltaggio” all’interno del prodotto che può costituire pericolo di folgorazione. Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni importanti per l’utilizzo e la manutenzione nel manuale che accompagna l’apparecchiatura.

Leggere le istruzioni – Le istruzioni d’uso e di sicurezza dovrebbero essere lette prima dell’utilizzo del prodotto.

Conservare le istruzioni – Le istruzioni d’uso e di sicurezza vanno conservate per farvi riferimento in futuro.

Precauzioni – Seguite tutte le avvertenze e le istruzioni di sicurezza riportate in questo manuale e sul prodotto stesso.

Seguite le istruzioni – Seguite tutte le indicazioni sull’utilizzo del prodotto.

Alimentazione – L’apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio indicato sul pannello posteriore. Se non siete sicuri del tipo di alimentazione che avete in casa consultate il vostro ente fornitore di energia elettrica.

Messa a terra o polarità – L’apparecchio non necessita di messa

Protezione del cavo di alimentazione – Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o danneggiati da oggetti posti vicino o sopra di essi, fate particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa e dal punto da cui esce dall’apparecchiatura.

Sovraccarico – Non sovraccaricate le prese di alimentazione, prolunghe o accessori di derivazione.

Ventilazione – Il pannello posteriore dell’amplificatore posto dietro al prodotto è parte integrante del sistema di raffreddamento e non dovrebbe essere sofffocato posizionandolo su un letto, divano, tappeto, o superfici simili che possano bloccare le aperture di ventilazione. Assicuratevi che sia ventilato adeguatamente e che l’aria circoli dietro al pannello posteriore dell’amplificatore. Non utilizzatelo in uno scaffale, in una libreria, in un cabinet o in una installazione chiusa, a meno che il volume dietro all’apparecchio sia adeguato per assicurare la ventilazione necessaria.

10 Fonti di calore – L’apparecchio dovrebbe essere posizionato lontano da fonti di calore come caloriferi, stufette o altri prodotti (inclusi gli amplificatori) che producano calore. 11 Montaggio a muro o a soffitto – L’apparecchio può essere montato a soffitto o a muro seguendo le precauzioni del produttore. 12 Umidità – Non esponete questo prodotto vicino all’acqua – o per esempio, vicino a tubazioni, lavandini, cucine, tubi della lavatrice, vicino a piscine o ambienti umidi in genere. 13 Oggetti o liquidi caduti nel prodotto – Non inserite mai oggetti di ogni genere all’interno del prodotto attraverso le fessure, potrebbero toccare parti in tensione o cortocircuitare componenti che provocherebbero scosse elettriche o fiamme che potrebbero provocare

incendi. Non spruzzate mai liquidi di nessun genere sul prodotto. Non appoggiare alcun oggetto contenente del liquido sopra il prodotto. 14 Pulizia – Scollegate l’alimentazione dell’apparecchio prima di pulirlo. Seguite le istruzioni riportate nella sezione “Manutenzione”. 15 Fissaggi – Non utilizzare supporti d fissaggio non raccomandati dal produttore, potrebbero creare problemi. 16 Accessori – Non posizionate questo prodotto su carrelli, piedistalli, treppiedi, mensole o tavoli instabili. Il prodotto potrebbe cadere e danneggiarsi o causare danni ad adulti o bambini. Utilizzate solo piedistalli o stand raccomandati dal costruttore o venduti con il prodotto. Ogni installazione di questo prodotto deve sempre seguire le istruzioni di montaggio e devono sempre essere utilizzati accessori raccomandati dal costruttore. 17 Spostamento dell’apparecchio – Il prodotto posizionato su un supporto deve sempre essere spostato con molta cautela. Fare movimenti bruschi, spingere troppo forte o trascinarlo su superfici sconnesse potrebbe causare il rovesciamento dell’apparecchio e del supporto. Controllate che non ci siano cavi sotto il tappeto prima di posizionarlo che potrebbero essere danneggiati dalle punte sulla base. Non trascinate il prodotto sui piedini che si potrebbero staccare dal cabinet e danneggiarsi. Fate attenzione a non procuravi ferite con le punte del cabinet. 18 Periodi di non utilizzo – Quando l’apparecchio non viene utilizzato per lunghi periodi scollegare l’alimentazione. 19 Riparazione – Non cercate di riparare da soli questo prodotto, l’apertura o la rimozione di componenti della struttura potrebbe esporre parti in tensione o procurare altri rischi. Per ogni tipo di intervento interpellate il centro di assistenza qualificata. 20 Necessità di assistenza tecnica – Scollegate il prodotto dall’alimentazione e consultate il vostro centro di assitenza tecnica autorizzato per le seguenti anomalie: a Quando il cavo di alimentazione o la spina siano stati danneggiati. b Se del liquido o degli oggetti siano penetrati nell’apparecchio. c Se l’apparecchio è stato esposto a pioggia o acqua. d Se il prodotto non funziona normalmente seguendo le istruzioni. Eseguite la taratura del prodotto solo come descritto sulle istruzioni d’uso, una errata impostazione o modifica di altri componenti potrebbe comportare un notevole lavoro da parte di un tecnico dell’assistenza per riportare il

prodotto alle condizioni originali di funzionamento. e Se l’apparecchio è stato danneggiato o manomesso. f

Se le prestazioni dell’apparecchio dovessero cambiare nel tempo, questo indica che necessita un intervento tecnico.

21 Sostituzione di parti – Quando si rende necessario sostituire un componente, assicuratevi che il centro assistenza utilizzi solo ricambi originali. Riparazioni con ricambi non appropriati potrebbero danneggiare l’apparecchio e causare rischi di scossa elettrica o incendi. 22 I fusibili di protezione sono posizionati all’interno dell’amplificatore e la loro sostituzione richiede l’intervento di un tecnico autorizzato. Le caratteristiche dei fusibili sono descritte nelle specifiche tecniche. 23 Controlli di sicurezza – Dopo ogni intervento di manutenzione o riparazione sull’apparecchio, richiedete al tecnico di effettuare un controllo generale dei dispositivi di sicurezza per assicurarsi che il prodotto operi nelle condizioni ottimali. 24 Campi magnetici – Questo prodotto crea un campo magnetico diffuso. Non posizionare nessun oggetto che potrebbe venire danneggiato da questo campo magnetico (ad esempio televisori a tubo catodico, monitor di computer, cassette audio e video o carte magnetiche) nel raggio di 0,5m dall’apparecchio. Il campo magnetico potrebbe causare distorsioni dell’immagine prodotta dal tubo catodico del televisore se posto al di sotto della distanza minima consigliata.

Appena collegato il subwoofer alla rete di alimentazione è importante conoscere le istruzioni di sicurezza e seguire le avvertenze. Conservate questo manuale in un posto sicuro per successive consultazioni. I diffusori B&W sono distribuiti in più di 60 paesi in tutto il mondo con una rete internazionale di distributori esclusivi accuratamente selezionati. Se avete un problema che il vostro rivenditore non può risolvere, i nostri distributori saranno lieti di assistervi.

Sballaggio (figura 1) Il modo migliore per togliere dall’imballo il Subwoofer è il seguente: •

Aprite totalmente i lembi della scatola e capovolgete il cartone con il suo contenuto.

Sollevate il cartone togliendolo dal prodotto.

Vi raccomandiamo di conservare l'imballo per un successivo utilizzo. Oltre a questo manuale nell’imballo troverete: 1 Subwoofer 4 Piedini in gomma 4 Piedini a punta con dadi di fissaggio 1 Garanzia

Uno sguardo al subwoofer (figura 2) 1

Fori di ventilazione

Connettori degli altoparlanti

Interruttore di EQ(equalizzazione)

Controllo frequenza FILTRO PASSA BASSO Introduzione Grazie per aver acquistato questo subwoofer attivo B&W. Fin dalla sua fondazione nel 1966, la costante filosofia di B&W è stata quella di ricercare una perfetta riproduzione del suono. Questa ricerca, ispirata dal fondatore della società, John Bowers, ha comportato non solo un elevato investimento in tecnologia audio ed innovazioni, ma ha anche significato una costante rivalutazione della musica e della qualità sonora nei film per garantire il massimo rendimento della tecnologia stessa. Questo subwoofer è stato progettato per istallazioni home theatre e per aumentare la risposta alle basse frequenze dei diffusori 'full range' nell'uso audio a 2 canali. L'aggiunta del subwoofer al vostro sistema non solo estende le basse frequenze a ottave inferiori, ma migliora la purezza della gamma media riducendo le richieste di basse frequenze ai vostri attuali diffusori. Vi preghiamo di leggere attentamente questo manuale prima di usare il subwoofer. Tutti gli impianti audio richiedono diverse prove di taratura al fine di utilizzare in maniera ottimale i prodotti e questo manuale vi guiderà in questo procedimento.

Interruttore di FASE

Interruttore di by-pass per FILTRO PASSA BASSO

Interruttore MODE On/Auto

Spia alimentazione/Standby

10 Controllo VOLUME 11 Cavo di alimentazione 12 Interruttore On/Off

Come sfruttare al meglio il subwoofer Applicazione: Home Theatre La funzione principale del subwoofer è di riprodurre i segnali alle basse frequenze (LFE). Il processore può anche essere configurato per deviare le basse frequenze di alcuni o di tutti i canali verso il subwoofer, configurando i relativi diffusori in modalità “small” nella procedura di set up. Applicazione: Stereo a due canali Il subwoofer è utilizzato per estendere la risposta alle basse frequenze delle due casse principali. Nella maggior parte dei casi, i risultati migliori si ottengono se i due diffusori vengono pilotati normalmente dall’amplificaotre in full range senza tagli di frequenza. Il filtro passa-basso del

subwoofer deve essere quindi impostato in modo che il subwoofer intervenga quando i diffusori non riescono più a riprodurre le frequenze più basse. Tuttavia, se si utilizzano diffusori molto piccoli, la riproduzione potrebbe essere penalizzata dal sovraccarico dei woofer dei diffusori dovuta ai loro limiti strutturali. In questo caso, si può ovviare utilizzando il filtro passa-alto del subwoofer per limitare l’invio dei segnali a bassa frequenza verso i diffusori.

Posizionamento del subwoofer Poiché il subwoofer riproduce solo note molto basse, il posizionamento è in qualche modo meno impegnativo di quello dei diffusori full range. La direzionalità dell'informazione musicale è molto meno precisa e voi avete maggiore scelta sul posizionamento dei diffusori per ottenere il miglior effetto. Detto questo, i risultati migliori si ottengono se il subwoofer viene collocato fra i diffusori destro e sinistro o in prossimità di uno di essi. Se utilizzate due subwoofer è meglio collocarne uno vicino ad ogni diffusore. Collocare il subwoofer dietro agli ascoltatori, anche in istallazioni home theatre, generalmente genera una immagine acustica inferiore, tuttavia può risultare un compromesso accettabile nel caso fosse dettato da limitazioni di spazio dell’ambiente dove viene installato. Così come per tutti i tipi di diffusori, la vicinanza con le pareti della stanza condiziona il suono. Generalmente i bassi aumentano quando i diffusori vengono posizionati vicino alle pareti o negli angoli. Tuttavia, a differenza dei diffusori a gamma estesa, potete sempre ricreare il corretto bilanciamento di tutto il sistema modificando il livello di volume del subwoofer. Più la stanza tende ad amplificare le basse frequenze, meno il subwoofer deve lavorare; ma c'è un inconveniente. Posizionando i diffusori negli angoli vengono amplificate le basse frequenze nella stanza rendendo il basso più irregolare. Non c'è alcuna alternativa per ovviare a questo inconveniente se non sperimentare le varie posizioni in quanto ogni locale si comporta diversamente, pertanto provate il subwoofer in varie posizioni prima di prendere la decisione finale. Un brano musicale con una scala di bassi ascendente e discendente è utile per determinare la linearità della risposta alle basse frequenze. Provate ad ascoltare gli estremi inferiori e superiori della gamma dei bassi. La presenza di un subwoofer separato dai diffusori vi consente di ottimizzare le risonanze della stanza indipendentemente dalla collocazione dei diffusori per ottenere un'immagine sonora ottimale. Se il subwoofer deve essere utilizzato in uno spazio angusto (per esempio in un mobile dedicato), il suo alloggiamento dovrà essere ventilato per consentire una sufficiente circolazione d'aria per raffreddare l'unità. Chiedete consiglio al vostro rivenditore. Il subwoofer viene fornito con quattro piedini a punta. In caso di posizionamento su di un tappeto, le punte sono studiate

per trapassare il tappeto fornendo un solido sostegno direttamente sulla superficie del pavimento senza danneggiare la trama. Se il subwoofer deve essere collocato su una superficie delicata, come un pavimento in legno, o collocate un dischetto protettivo sotto ogni punta o applicate al posto delle punte i quattro piedini in gomma. Quando montate i piedini in gomma o le punte, avvitate prima completamente i dadi sulla parte filettata, poi avvitate i piedini saldamente sugli inserti filettati alla base del cabinet. Se il subwoofer non è stabile regolate la punta o il piedino sul lato verso cui si inclina fino a ottenere la stabilità ottimale, poi riavvitate il dado del piedino o della punta che avete allentato per effettuare la regolazione.

Collegamenti elettrici Scollegate tutto l'impianto audio dall’alimentazione fino a che i collegamenti siano stati effettuati e controllati. Ciò evita il rischio di danni durante le operazioni di collegamento o che questi possano essere interrotti.

Se state utilizzando due subwoofer per un ascolto stereo a 2 canali, la separazione stereo viene migliorata se ogni canale ha il proprio subwoofer, purché ciascunodei due sia collocato vicino al diffusore relativo. Utilizzate solamente i collegamenti mono della figura 8 se non potete collocare ogni subwoofer vicino al suo diffusore.

L’interruttore della FASE (6)

L’interruttore di EQ(equalizzazione) (4)

Controllo ulteriore dei collegamenti

Utilizzo con decoder Home Theater

ASSICURATEVI CHE IL VOLTAGGIO INDICATO SUL PANNELLO DELL’AMPLIFICATORE SIA UGUALE A QUELLO DELLA RETE DI ALIMENTAZIONE. Prima di ascoltare il vostro nuovo impianto e di metterlo a punto controllate accuratamente i collegamenti. Troppo spesso gli utenti si lamentano di non riuscire ad ottenere un suono decente nonostante regolino i controlli per poi scoprire che qualche collegamento è stato effettuato male. Assicuratevi che: •

Il subwoofer può ricevere ed inviare segnali attraverso i connettori RCA Phono ed i connettori di uscita per i diffusori collocati sul pannello posteriore. Utilizzate la seguente tabella per scegliere il corretto metodo di cablaggio per il vostro impianto:

Applicazione: Home Theatre Processore con amplificatori di potenza separati che pilotano uno o più subwoofers – fig 3 – collegando l’uscita subwoofer di linea – fig 4 – collegando l’uscita subwoofer degli altoparlanti – fig 5 Applicazione: Stereo 2 canali Preamplificatore e amplificatori separati: – Segnale full range ai diffusori più: – 1 subwoofer – fig 6 – 2 subwoofers – fig 7 – Segnale filtrato passa-alto ai diffusori più: – 1 subwoofer – fig 8 – 2 subwoofers – fig 9 Amplificatore integrato: – Segnale full range ai diffusori più: – 1 subwoofer – fig 10 – 2 subwoofers – fig 11 – Segnale filtrato passa-alto ai diffusori più: – 1 subwoofer – fig 12 – 2 subwoofers – fig 13

Utilizzo di più subwoofers Usando più di un subwoofer in un impianto si può migliorare la resa in questo modo: •

Mantenendo la separazione stereo alle frequenze più basse.

Sfruttando stanze più grandi.

Utilizzando l’uscita audio qualitativamente migliore – spesso utile per riprodurre gli effetti speciali nelle applicazioni Home Theater. Cercando di eliminare gli effetti delle risonanze nel locale di ascolto sulle basse frequenze.

La fase sia posizionata correttamente – non ci devono essere collegamenti tra connettore positivo e negativo verso i diffusori. Se qualcosa è fuori fase avrete un suono confuso con un'immagine imprecisa e fluttuante, una mancanza di basse frequenze o una combinazione delle due. Il canale destro e quello sinistro non siano invertiti – Questo può produrre come risultato, per esempio, che l'orchestra si trovi nella posizione opposta o, ancor peggio, che i suoni nel vostro sistema home theatre vadano nella direzione opposta all' azione sullo schermo.

Accensione e spegnimento Vi raccomandiamo di accendere il subwoofer prima degli amplificatori di potenza. Allo stesso modo quando lo spegnete disinserite il subwoofer per ultimo. L’interruttore MODE On/Auto (8) e il led indicatore di accensione (9) funzionano in questo modo: On: Con l’interruttore in questa posizione, l’amplificatore resta costantemente acceso e la spia è verde. Auto:

Le regolazioni ottimali dipendono dagli altri apparecchi utilizzati con il subwoofer. Se utilizzate più di un subwoofer, assicuratevi che i parametri di regolazione su ciascuno di essi siano gli stessi.

Il subwoofer non è un componente con certificazione THX®, ma può essere utilizzato con un preamplificatore THX® se si vuole. •

Inizialmente regolate il comando del VOLUME in posizione ore 9.

Regolate l’interruttore di FREQUENZA PASSA-BASSO su OUT.

Regolate l’interruttore EQ inizialmente in posizione A.

Spostate l'interruttore Fase inizialmente su 0°.

La regolazione del comando di FREQUENZA PASSA BASSO è irrilevante.

Consultate anche il paragrafo sulla perfetta “Messa a punto”. Se avete un processore THX® assicuratevi che la funzione subwoofer sia abilitata. In questo modo tutti i filtri e le regolazioni necessarie al subwoofer in tutte le modalità di ascolto sono inseriti. Per la calibrazione dei livelli, dovrebbero essere usati il test di rumore interno e le regolazioni di livello dei canali. In tutti i casi i livelli dovrebbero essere regolati in modo tale da ottenere 75 dB di pressione sonora (pesato C) nella posizione d'ascolto del segnale test interno del processore. Con altri processori, configurate i diffusori anteriori e surround come “large” o “small” come desiderate, prima di regolare i livelli. Utilizzate il segnale interno di test e le regolazioni di volume del processore per regolare i livelli di tutti i diffusori. Agite sul VOLUME del subwoofer solo se con il processore non riuscite ad ottenere i giusti livelli di segnale desiderato. Misuratori di livello sonoro poco costosi sono facilmente reperibili presso i negozi di elettronica e dovrebbero essere usati per regolare accuratamente i livelli. Fate riferimento al manuale di istruzioni per ulteriori dettagli sulle regolazioni dei livelli.

Non appena si attiva il subwoofer su Auto, l’amplificatore diventa completamente attivo e la spia (9) diventa verde. Dopo un periodo di circa 5 minuti senza un segnale di ingresso, l’amplificatore automaticamente ritorna in modalità standby e la spia diventa rossa. Quando viene rilevato un segnale in ingresso, l’amplificatore si riaccende automaticamente e la spia diventa verde.

Utilizzo per l’audio a 2 canali

Regolazione dei comandi Ci sono 5 possibili regolazioni: •

Il controllo del VOLUME (10)

Il controllo della FREQUENZA PASSA BASSO (5)

L’interruttore del FILTRO PASSA BASSO (7)

Inizialmente regolate il comando del VOLUME in posizione ore 9.

Regolate il selettore di FREQUENZA PASSA BASSO su IN.

Regolate l’interruttore EQ in posizione A.

Spostate l'interruttore Fase su 180°.

Se utilizzate diffusori satelliti full range (fig. 6, 7, 10, 11). •

Regolate il selettore di FREQUENZA PASSA BASSO su a -6dB dei diffusori satellliti.

Le caratteristiche -3dB e -6dB si possono verificare sulle specifiche di tutti i tipi

diffusori B&W. Comunque se il produttore dei vostri diffusori non specifica la frequenza a -6dB, ma solo quella a -3dB, il settaggio ottimale per il FILTRO PASSA BASSO dovrebbe essere tra 0.6 e 0.9 volte la frequenza a -3dB, in base alla curva di caduta del segnale. Più graduale sarà la curva di caduta del diffusore, più l’impostazione della frequenza dovrà essere verso il basso. Se utilizzate i diffusori satelliti passando attraverso il filtro passa alto (fig 8, 9, 12, 13). •

Regolate il FILTRO PASSA BASSO su 80Hz.

Vedere anche la sezione “Messa a punto”.

Messa a punto Home theatre In configurazione home theatre il segnale del subwoofer (LFE) è un canale separato più che un’estensione del segnale ai diffusori satelliti. Il FILTRO PASSA BASSO viene disattivato, perché il processore fornisce tutti i filtri per qualsiasi diffusore posto su “small”. Tuttavia, la posizione dell’interruttore di fase può essere variata a piacere. Normalmente la fase sarà settata su 0°, ma se il subwoofer viene posto a una notevole distanza dagli altri diffusori, oppure l’amplificatore di potenza che pilota gli altri diffusori inverte il segnale, potrebbe essere consigliabile la posizione a 180°. Ascoltate la riproduzione di un brano con l’interruttore in entrambe le posizioni e scegliete quello che vi sembra il suono più pieno. Se la differenza è minima, lasciate l’interruttore a 0°. In genere i processori surround hanno un segnale di test calibrato che può essere utilizzato per impostare i livelli di tutti i diffusori, rendendo il compito in un certo senso più semplice che con l’audio a 2 canali. Tuttavia, non abbiate paura ad alterare le regolazioni secondo le vostre preferenze. E’ facile lasciarsi trasportare dalla potenzialità dinamica del subwoofer, in particolar modo con alcuni effetti sulle basse frequenze. Spesso è possibile ottenere un’immagine più realistica e una più soddisfacente, regolando il livello del subwoofer più basso del livello di calibrazione standard. Audio a 2 canali Le regolazioni ottimali della FASE e della frequenza del FILTRO PASSA BASSO sono correlate e dipendono anche dalla caratteristica della frequenza di taglioalle basse frequenze dei diffusori satellite. Le regolazioni consigliate per il FILTRO PASSA BASSO e la FASE devono essere impostate per aggiungere nel miglior modo possibile bassi profondi ed allineati a quelli riprodotti dai diffusori, sia in cassa chiusa che con bass-reflex, con un taglio di frequenza a -6dB contenuta all’interno dell’ampiezza di regolazione del subwoofer. Se pilotate i diffusori passando attraverso il filtro passa alto del subwoofer, la frequenza del subwoofer dovrà essere impostata più in basso del valore iniziale di 80Hz se la frequenza a -3dB dei diffusori è minore di 80Hz, più in alto se maggiore di 80Hz.

Sistemate l’impianto nella posizione preferita ed ascoltate alcuni brani con un ricco contenuto di basse frequenze. Utilizzate la guida iniziale per le impostazioni, per prima cosa controllate la posizione del selettore FASE. Scegliete la posizione in cui il suono vi sembra più pieno. Normalmente la posizione consigliata nella guida è quella ottimale, ma potrebbe variare in alcuni casi, ad esempio se state usando le uscite di linea e l’amplificatore che pilota i diffusori inverte il segnale, o se i subwoofers non sono posizionati vicino ai relativi satelliti. Regolate il loudness del subwoofer a vostro piacimento. Provate ad ascoltare un'ampia varietà di brani per trovare una regolazione ottimale dell’impianto. Poreste riscontrare che un brano ad un determinato livello di regolazione ha un suono eccezionale, ed un altro brano allo stesso livello di loudness può risultare eccessivamente potente. Ascoltate ad un volume normale e non eccessivo poichè la percezione del bilanciamento varia in funzione del livello sonoro. Infine regolate la frequenza del FILTRO PASSA BASSO del subwoofer il più vicino possibile alla frequenza minima raggiungibile dai diffusori, in modo da minimizzare la sensazione di vuoto che potrebbe venirsi a creare tra esse. Questa probabilmente è l’operazione più difficile da effettuare.

Tutte le applicazioni Il selettore EQ agisce sull’allineamento della curva dei bassi. I suoni bassi riprodotti sono una combinazione del subwoofer più gli effetti derivati dalla risonanza del locale, quindi scegliete la posizione dei componenti dell’impianto nella stanza che vi dà migliori risultati. La posizione A è adatta per il posizionamento del subwoofer in un angolo o per compensare una stanza che rimbomba. La posizione B e invece più adatta per una stanza con una resa acustica neutra ed un posizionamento del subwoofer lontano dagli angoli. Se avete problemi di bassi eccessivi – se alcune note basse sono esuberanti più di altre – probabilmente avete problemi dovuti all'ambiente d'ascolto ed è consigliabile intervenire sul posizionamento del subwoofer. Quelli che possono sembrare piccoli spostamenti – anche di 15 cm – possono avere effetti molto rilevanti sul suono. Provate a rialzare dal pavimento il subwoofer allontanandolo anche dai lati del locale. L'utilizzo di più subwoofer può attenuare gli effetti delle risonanze della stanza poiché ogni subwoofer tenderà a stimolare risonanze a frequenze diverse. Se modificate in modo considerevole la distanza fra i/il subwoofer e i diffusori satellite e gli ascoltatori, effettuate nuovamente la regolazione della fase. Dovreste anche verificare il livello di uscita del subwoofer (utilizzando sia i controlli sui livelli di uscita del processore, sia il volume sull'amplificatore del subwoofer in maniera adeguata) ma solo dopo aver regolato correttamente la fase. Se utilizzate più di un subwoofer, assicuratevi che i parametri di regolazione

del FILTRO PASSA BASSO e della FASE di entrambi siano gli stessi.

Cura del subwoofer Il cabinet del subwoofer può essere pulito spolverandolo con un panno asciutto. Se preferite utilizzare un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, spruzzatelo sul panno. Rimuovete la griglia di protezione, altrimenti il panno si potrebbe macchiare, facendo attenzione a non danneggiare la membrana dell’altoparlante. Il panno della griglia può essere pulito con un una spazzola morbida. Non utilizzate il subwoofer come un tavolo. Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate di posizionare contenitori con liquidi o bicchieri pieni che potrebbero rovesciarsi ed essere versati sul subwoofer. Se l’impianto non viene usato per parecchio tempo, scollegate il subwoofer dalla alimentazione.
