BEDIENUNGSANLEITUNG IS 3360 STEINEL

11:08 Uhr Seite 7 2,5 m IS 3360 20 m 20 m 10 m 10 m

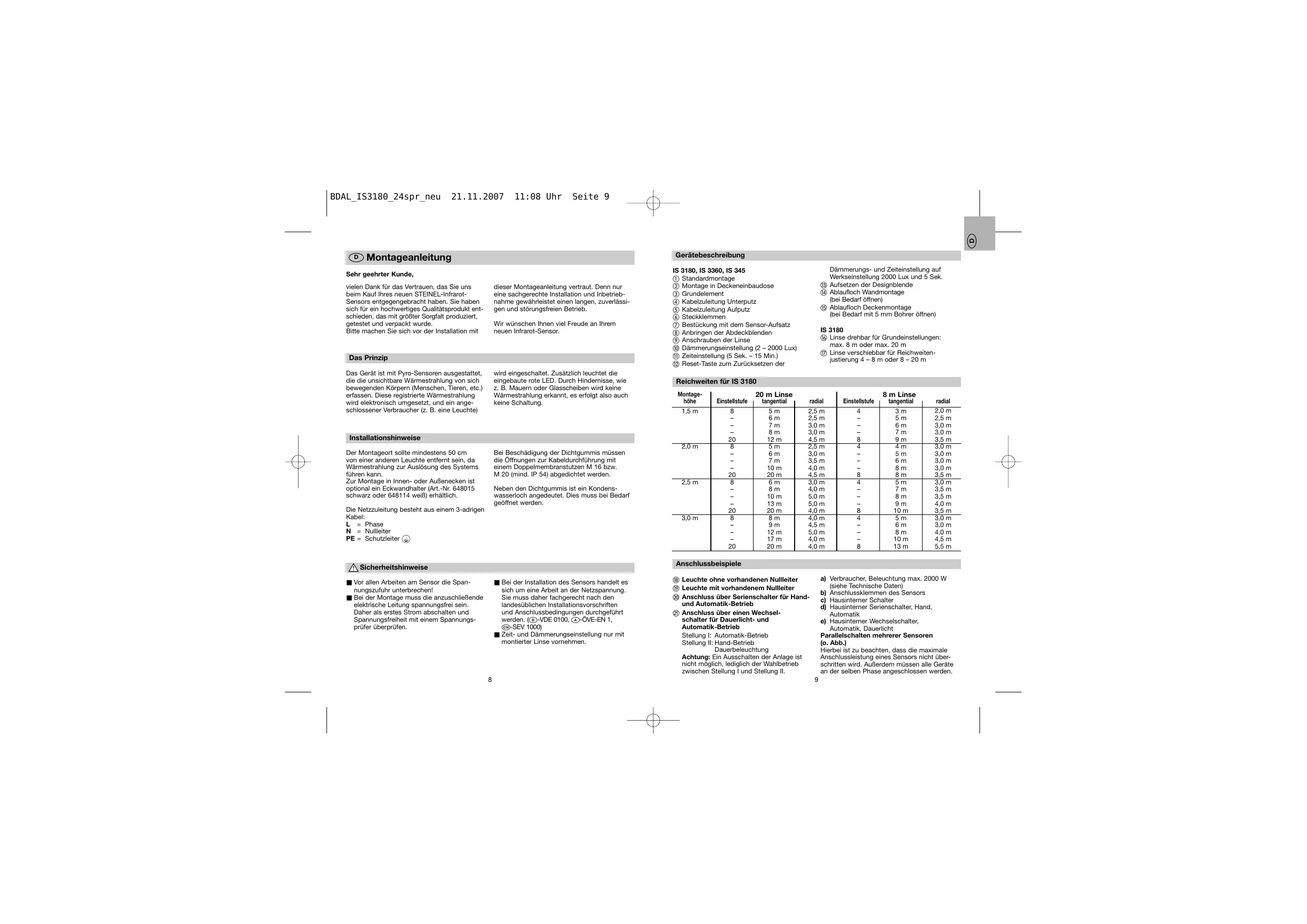

Gerätebeschreibung Montageanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-InfrarotSensors entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde. Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrem neuen Infrarot-Sensor. Das Prinzip Das Gerät ist mit Pyro-Sensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt, und ein angeschlossener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Zusätzlich leuchtet die eingebaute rote LED. Durch Hindernisse, wie z. B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Montagehöhe 1,5 m 2,0 m Bei Beschädigung der Dichtgummis müssen die Öffnungen zur Kabeldurchführung mit einem Doppelmembranstutzen M 16 bzw. M 20 (mind. IP 54) abgedichtet werden. 2,5 m Neben den Dichtgummis ist ein Kondenswasserloch angedeutet. Dies muss bei Bedarf geöffnet werden. Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase N = Nullleiter PE = Schutzleiter IS 3180 Linse drehbar für Grundeinstellungen: max. 8 m oder max. 20 m Linse verschiebbar für Reichweitenjustierung 4 – 8 m oder 8 – 20 m Reichweiten für IS 3180 Installationshinweise Der Montageort sollte mindestens 50 cm von einer anderen Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Zur Montage in Innen- oder Außenecken ist optional ein Eckwandhalter (Art.-Nr. 648015 schwarz oder 648114 weiß) erhältlich. Dämmerungs- und Zeiteinstellung auf Werkseinstellung 2000 Lux und 5 Sek. Aufsetzen der Designblende Ablaufloch Wandmontage (bei Bedarf öffnen) Ablaufloch Deckenmontage (bei Bedarf mit 5 mm Bohrer öffnen) IS 3180, IS 3360, IS 345 Standardmontage Montage in Deckeneinbaudose Grundelement Kabelzuleitung Unterputz Kabelzuleitung Aufputz Steckklemmen Bestückung mit dem Sensor-Aufsatz Anbringen der Abdeckblenden Anschrauben der Linse Dämmerungseinstellung (2 – 2000 Lux) Zeiteinstellung (5 Sek. – 15 Min.) Reset-Taste zum Zurücksetzen der 3,0 m 20 m Linse Einstellstufe

10 m 13 m radial 2,0 m 2,5 m 3,0 m 3,0 m 3,5 m 3,0 m 3,0 m 3,0 m 3,0 m 3,5 m 3,0 m 3,5 m 3,5 m 4,0 m 3,5 m 3,0 m 3,0 m 4,0 m 4,5 m 5,5 m Anschlussbeispiele Sicherheitshinweise ■ Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen! ■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. ■ Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (D-VDE 0100, A-ÖVE-EN 1, -SEV 1000) ■ Zeit- und Dämmerungseinstellung nur mit montierter Linse vornehmen.

Leuchte ohne vorhandenen Nullleiter Leuchte mit vorhandenem Nullleiter Anschluss über Serienschalter für Handund Automatik-Betrieb 21 Anschluss über einen Wechsel schalter für Dauerlicht- und Automatik-Betrieb Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbeleuchtung Achtung: Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II. a) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten) b) Anschlussklemmen des Sensors c) Hausinterner Schalter d) Hausinterner Serienschalter, Hand, Automatik e) Hausinterner Wechselschalter, Automatik, Dauerlicht Parallelschalten mehrerer Sensoren (o. Abb.) Hierbei ist zu beachten, dass die maximale Anschlussleistung eines Sensors nicht überschritten wird. Außerdem müssen alle Geräte an der selben Phase angeschlossen werden.

BDAL_IS3180_24spr_neu Funktionen Dauerlichtfunktion - Die Sensorfunktion ist außer Betrieb gesetzt - Dauerlichtfunktion (falls aktiv) wird abgebrochen Nachdem der Netzanschluss vorgenommen, das Gerät geschlossen und die Linse aufgesetzt ist, kann die Anlage in Betrieb genommen werden. Zwei Einstellmöglichkeiten liegen hinter der Designblende verborgen. Bei Betätigen einer Programmiertaste befindet sich der Sensor im Programmiermodus. Das bedeutet: - Die angeschlossene Leuchte geht grundsätzlich immer aus Dämmerungseinstellung (Ansprechschwelle) 2 – 2000 Lux Die gewünschte Ansprechschwelle des Sensors kann von ca. 2 Lux bis 2000 Lux eingestellt werden. Wichtig: Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,5 – 1 Sek.). Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 x AUS und AN. Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. aus/an 21xx aus/an Wichtig: Zeit- und Dämmerungseinstellung nur mit montierter Linse vornehmen.

a) Individuellen Wunschwert einstellen Bei gewünschten Lichtverhältnissen, an denen der Sensor bei Bewegung zukünftig die Lichtschaltung aktivieren soll, ist der Taster drücken bis die rote LED (in der Linse) blinkt. Dieser Wert ist somit gespeichert. Wichtig: Linse bei der Einstellung nicht abdecken oder durch eigenen Schatten abdunkeln. (Werkseinstellung: Tageslichtbetrieb 2000 Lux) Zeiteinstellung (Ausschaltverzögerung) Die Einstellungen können beliebig oft verändert werden. Der letzte Wert wird netzausfallsicher gespeichert. Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: 54Sek. – 15 Min. Stunden Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). Anschließend geht sie automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. aus/an 22xx aus/an b) Einstellung Nachtbetrieb (4 Lux) am Tag Den Taster ca. 5 Sekunden gedrückt halten, bis die rote LED in der Linse nicht mehr blinkt. Stunden 4 4Stunden

- Zur Einstellung der kürzesten Zeit ist der Taster 2 x kurz nacheinander zu betätigen. b) Minutengenaue Zeiteinstellung - Taster gedrückt halten bis rote LED (in der Linse) blinkt. - Taster loslassen, dann Taster solange gedrückt halten bis LED ausschaltet und (nach 3 Sek.) wieder zu blinken beginnt (langsamer). - Nach gewünschter Anzahl an Blinkzyklen (jedes Aufleuchten der LED entspricht 1 Min. Leuchtdauer) Taster erneut betätigen bis LED aus. Damit ist die gewünscht Zeit minutengenau gespeichert. - Der Vorgang wird nach Ablauf der maximalen Blinkzyklen (15 Mal = 15 Min.) automatisch beendet. c) Impulsfunktion Mit der Impulsfunktion wird der Ausgang für 2 Sek. eingeschaltet (z.B. für Treppenhausautomat). Dazu den Taster ca. 5 Sek. gedrückt halten, bis die rote LED in der Linse nicht mehr blinkt. (Werkseinstellung: ca. 5 Sek.) 5 Sek.–15 Min. Die gewünschte Leuchtdauer der Lampe kann stufenlos von ca. 5 Sek. bis max. 15 Min. eingestellt werden. a) Sekundengenaue Zeiteinstellung - Taster gedrückt halten bis rote LED (in der Linse) blinkt. - Taster loslassen und gewünschte Leuchtzeit abwarten (LED blinkt). - Taster erneut betätigen bis LED aus. Damit ist die gewünschte Zeit sekundengenau gespeichert. - Der Vorgang wird nach Ablauf der maximal einstellbaren Zeit (15 Min.) automatisch beendet. Reset-Funktion Alle Einstellungen können jederzeit wieder auf Auslieferungszustand (Tageslichtbetrieb 2000 Lux, Leuchtdauer 5 Sekunden), zurückgesetzt werden. Dazu beide Taster gleichzeitig gedrückt halten, bis die LED (in der Linse) ein- und wieder ausgeschaltet hat (ca. 5 Sek.).

Technische Daten Abmessungen: Leistung: Netzanschluss: empf. Montagehöhe: Erfassungswinkel: Reichweiten: Grundeinstellung 1: Grundeinstellung 2: Erfassungsebenen: Schaltzonen: Dämmerungseinstellung: Zeiteinstellung: Dauerlicht: Schutzart: IS 3180: IS 3360: IS 345: (L x B x H) 95 x 95 x 65 mm

• max. 2000 W, VDE geprüft (ohmsche Last, z. B. Glühlampe)
• max. 10 AX, VDE geprüft (Leuchtstofflampen)
• max. 900 W (reihenkompensiert)
• max. 500 W (parallelkompensiert,

BDAL_IS3180_24spr_neu Betriebsstörungen Betrieb/Pflege Störung Sensor ohne Spannung Ursache ■ Sicherung defekt, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss Abhilfe ■ neue Sicherung, Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen ■ Anschlüsse überprüfen Sensor schaltet nicht ein ■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb ■ Glühlampe defekt ■ Netzschalter AUS ■ Sicherung defekt ■ neu einstellen ■ Erfassungsbereich nicht gezielt eingestellt ■ LED blinkt ca. 1 x pro Sekunde, Sensor im Modus Zeiteinstellung Sensor schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich ■ geschaltete Leuchte befindet sich im Erfassungsbereich und schaltet durch Temperaturveränderung neu ■ geschaltete Leuchte befindet sich im Dauerlicht-Betrieb (LED an) ■ Glühlampe austauschen ■ einschalten ■ neue Sicherung, evtl. Anschluss überprüfen ■ neu justieren ■ Taste 1 x drücken ■ Bereich kontrollieren und evtl. neu justieren, bzw. abdecken ■ Bereich ändern bzw. abdecken ■ Dauerlichtbetrieb deaktivieren Sensor schaltet immer EIN/AUS ■ geschaltete Leuchte befindet sich im Erfassungsbereich ■ Tiere bewegen sich im Erfassungsbereich ■ Bereich umstellen bzw. abdecken, Abstand vergrößern ■ Bereich umstellen, bzw. abdecken Sensor schaltet unerwünscht ein ■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ Sonnenlicht fällt auf die Linse ■ Bereich umstellen ■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern ■ Bereich umstellen ■ Sensor geschützt anbringen oder Bereich umstellen ■ Bereich verändern, Montageort verlegen Sensor-Reichweitenveränderung ■ andere Umgebungstemperaturen LED blinkt schnell (ca. 5 x pro Sekunde) ■ zu große Last angeschlossen ■ Last verkleinern oder Schütz verwenden

Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinie 73/23/EWG und die EMV-Richtlinie 89/336/EWG. Funktionsgarantie Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften, und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen. Die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen, sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird. Reparaturservice: Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werksservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden. ■ Erfassungsbereich durch Abdeckschalen genau einstellen
