ZYWALL USG 300 - Firewall/Router ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Firewall/Router
Marke	ZYXEL
Modell	ZyWALL USG 300
Netzwerkanschlüsse	7 RJ-45 Anschlüsse (ge1 bis ge7)
Konsolenanschlüsse	1 RS-232 Konsolenanschluss, 1 RS-232 AUX-Anschluss
Verwaltungsschnittstelle	Web (HTTPS), serielle Konsole
Standard-LAN-IP-Adresse	192.168.1.1
LAN-DHCP-Server	Standardmäßig aktiviert
LAN-Zone	Port 1 (ge1)
WAN-Zone	Ports 2 und 3 (ge2, ge3)
DMZ-Zone	Ports 4 und 5 (ge4, ge5)
WLAN-Zone	Port 6 (ge6)
Hilfsanschluss	AUX-Anschluss für Backup-Modem
Reset-Taste	Ja (RESET) – stellt Werkseinstellungen wieder her
Installationsassistent	Ja, für die Erstkonfiguration
Integrierte Sicherheitsfunktionen	IDP, Inhaltsfilter (Test)
Rackmontage	Ja, 19-Zoll-Montageset inklusive
Lieferumfang	ZyWALL, Ethernet-Kabel, Konsolenkabel, Netzkabel, CD, Montageset, Kurzanleitung
Mindestkonfiguration	Webbrowser, Computer mit Ethernet-Anschluss
Stromversorgung	Netzkabel inklusive

Häufig gestellte Fragen - ZYWALL USG 300 ZYXEL

Wie setze ich den ZyWALL USG 300 auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste an der Rückseite etwa 5 Sekunden lang, bis die PWR-LED blinkt, und lassen Sie dann los. Das Passwort wird wieder 1234 und die LAN-IP-Adresse 192.168.1.1.

Was ist das Standardpasswort?

Das Standardpasswort ist 1234 und der Benutzername ist admin. Es wird dringend empfohlen, es nach der ersten Anmeldung zu ändern.

Wie greife ich auf die Konfigurationsoberfläche zu?

Rufen Sie https://192.168.1.1 in einem Webbrowser auf. Akzeptieren Sie die Sicherheitswarnung und melden Sie sich mit admin / 1234 an.

Was tun, wenn keine LED leuchtet?

Überprüfen Sie das Netzkabel und die Steckdose. Stellen Sie sicher, dass der Netzschalter auf der Rückseite auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie verbinde ich den ZyWALL mit dem Internet?

Schließen Sie ein Ethernet-Kabel vom Port ge2 oder ge3 an Ihre Internetbuchse an. Verwenden Sie den Installationsassistenten (Symbol oben rechts), um die von Ihrem ISP bereitgestellten Einstellungen zu konfigurieren.

Was tun, wenn ich nicht vom LAN auf den ZyWALL zugreifen kann?

Überprüfen Sie das Ethernet-Kabel zwischen Ihrem Computer und dem Port ge1. Stellen Sie sicher, dass Ihr Computer eine IP-Adresse im Subnetz 192.168.1.x hat. Führen Sie einen ping 192.168.1.1 durch, um die Konnektivität zu testen.

Wie ändere ich das Administrator-Passwort?

Nach der Anmeldung gehen Sie zum Bildschirm Status und klicken Sie auf den Link zum Ändern des Passworts. Geben Sie ein neues Passwort ein, bestätigen Sie es und klicken Sie auf Übernehmen.

Was sind die Standardports für LAN, WAN und DMZ?

Standard: LAN = ge1 (192.168.1.1/24, DHCP aktiv), WAN = ge2 und ge3 (DHCP-Clients), DMZ = ge4 und ge5 (ohne IP).

Kann ich den Installationsassistenten verwenden, nachdem ich die Konfiguration geändert habe?

Der Assistent ist für die Erstkonfiguration mit den Werkseinstellungen ausgelegt. Wenn Sie die Konfiguration bereits geändert haben, werden die Änderungen möglicherweise nicht korrekt angewendet. Es wird empfohlen, vor der Verwendung zurückzusetzen.

Wie überprüfe ich die Zertifizierungen des ZyWALL USG 300?

Besuchen Sie die Website www.zyxel.com, wählen Sie das Produkt in der Dropdown-Liste aus und rufen Sie die Produktseite auf, um die verfügbaren Zertifizierungen einzusehen.

BEDIENUNGSANLEITUNG ZYWALL USG 300 ZYXEL

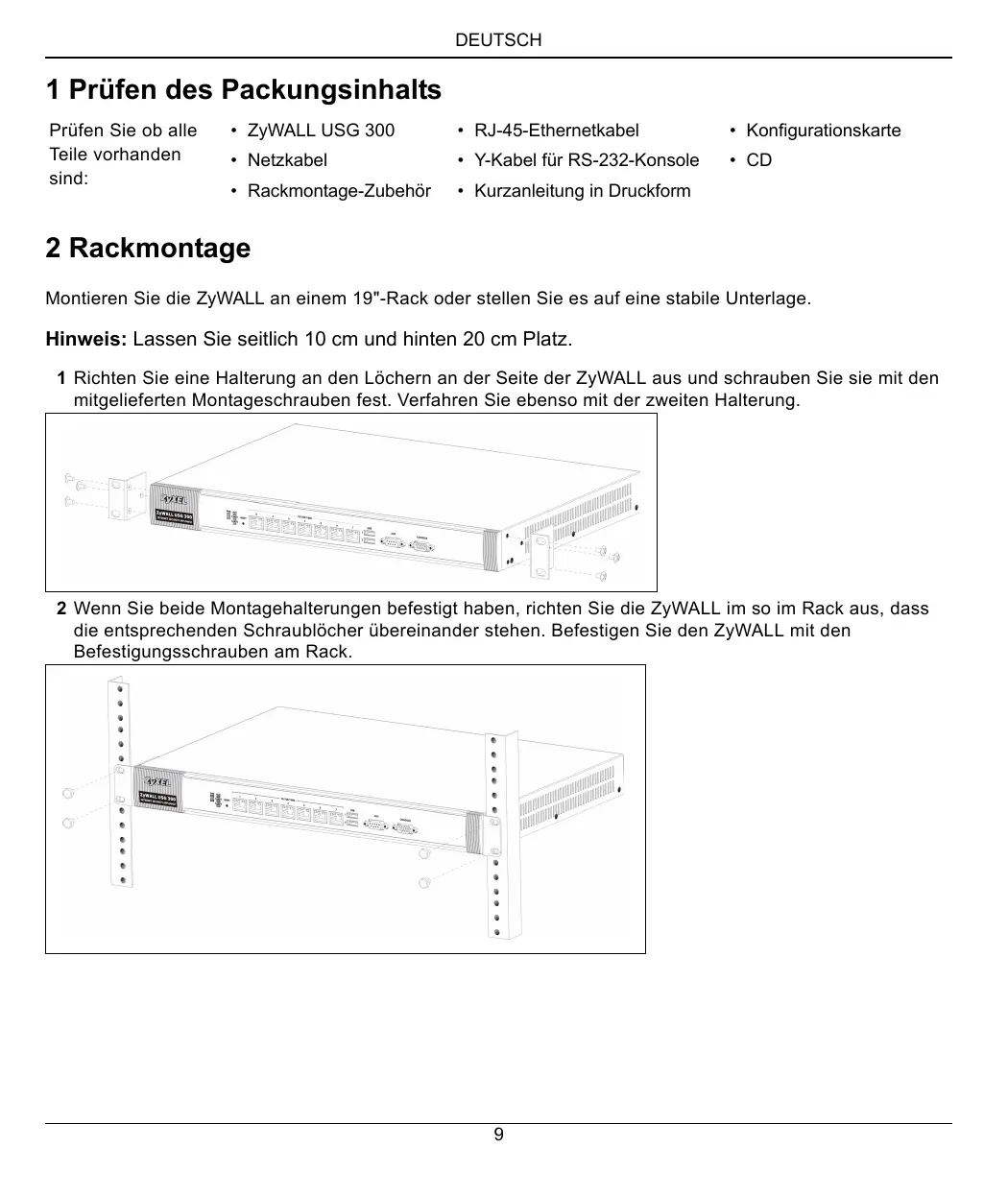

1 Prüfen des Packungsinhalts

Prufen Sie ob alle Teilevorhandensind:

ZyWALL USG 300

• RJ-45-Ethernetkabel

• Konfigurationskarte

• Netzkabel

Y-Kabel fur RS-232-Konsole

CD

• Rackmontage-Zubehör

• Kurzanleitung in Druckform

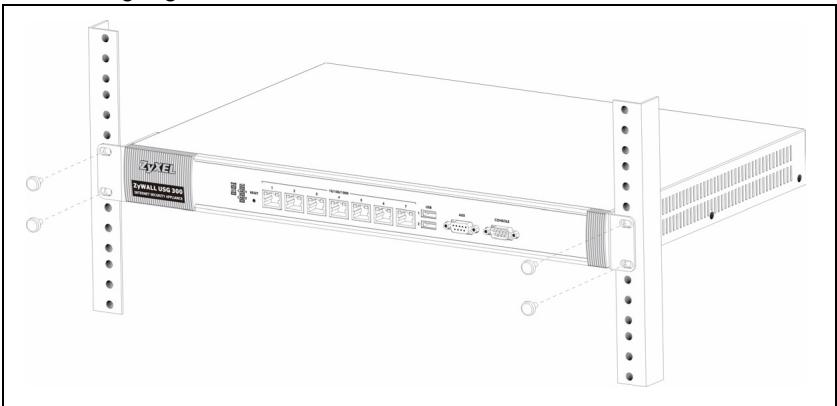

2 Rackmontage

Montieren Sie die ZyWALL an einem 19"-Rack oder stellen Sie es auf eine stabile Unterlage.

Hinweis: Lassen Sie seitlich 10 cm und hinten 20 cm Platz.

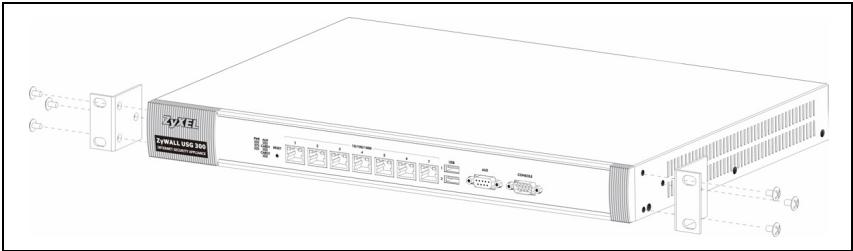

1 Richten Sie eine Halterung an den Lochern an der Seite der ZyWALL aus und schrauben Sie sie mit den mitgelieferten Montageschrauben fest. Verfahrens Sie ebenso mit der zweiten Halterung.

2 Wenn Sie beiden Montagehalterungen befestigt haben, richten Sie die ZyWALL im so im Rack aus, dass die entsprechenden Schraublocher übereinander stehen. Befestigen Sie den ZyWALL mit den Befestigungsschrauben am Rack.

3 Anschlieben der Hardware

Stellen Sie safer, dass der Netzschalter an der Rückseite des Geräts ausgeschelt ist, bevor Sie die ZyWALL in Betriebnehmen.

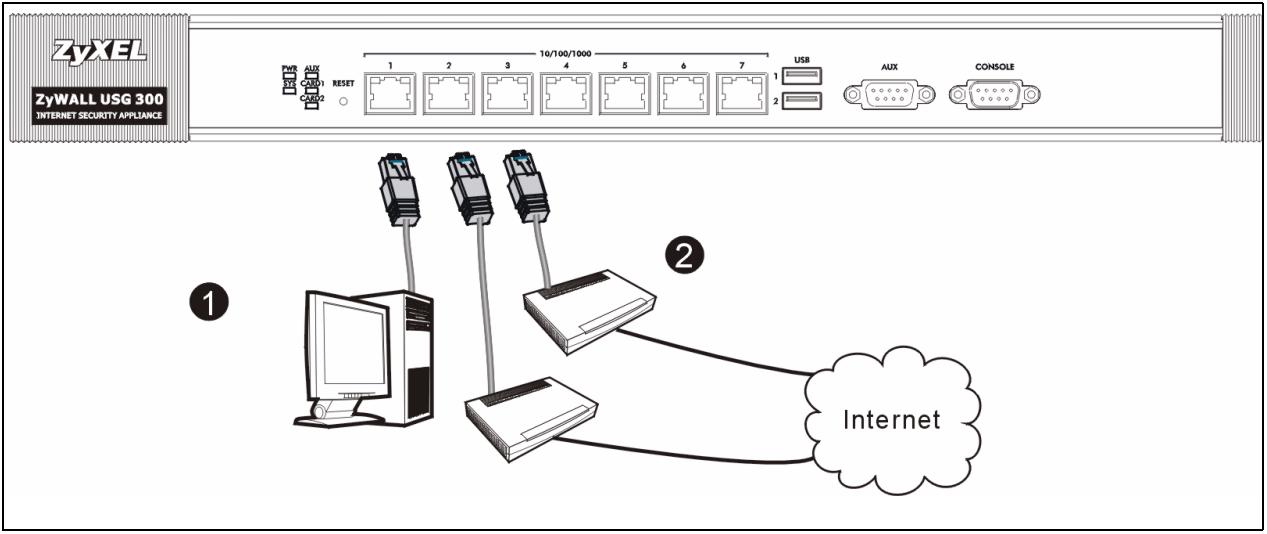

1 Es wird empfohlen, die ZyWALL zu konfigurieren, bevor Sie sie zum in Ihrm Netzwerk einsetzen. Schließen Sie einen Computer mit einem Ethernetkabel an Port 1 an.
2 Schlieben Sie an Port 2 und/oder Port 3 ihren Router mit Internetzugriff an.

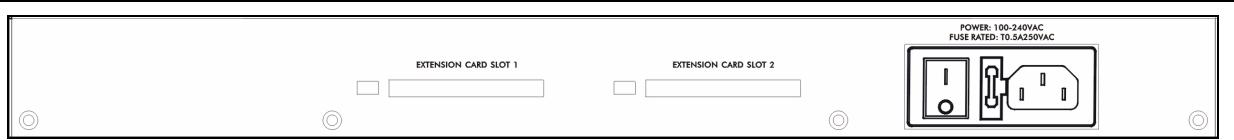

3 Schliessen Sie den Netzanschluss des Geräts (an der Rückseite) mit dem mitgelieferten Netzkabel an eine Netzsteckdose an.
4 Schalten Sie den Ein/Aus-Schalter in die Position On und sehen Sie sich das vordere Bedienfeld an. Die PWR-LED beginnnt zu leuchten. Die SYS-LED blinkt während des Systemtests und der Initialisierung, und sie leuchtet, wenn der Test abgeschlossen und das System bereit ist.

4 Anmelden im Internet

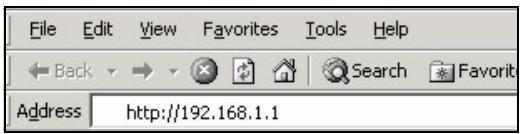

1 Starten Sie ihren Internetbrowser und rufen Sie die Seite http://192.168.1.1 auf (der ZyWALL leitet Sie automatisch zur Seite https://192.168.1.1 weiter).

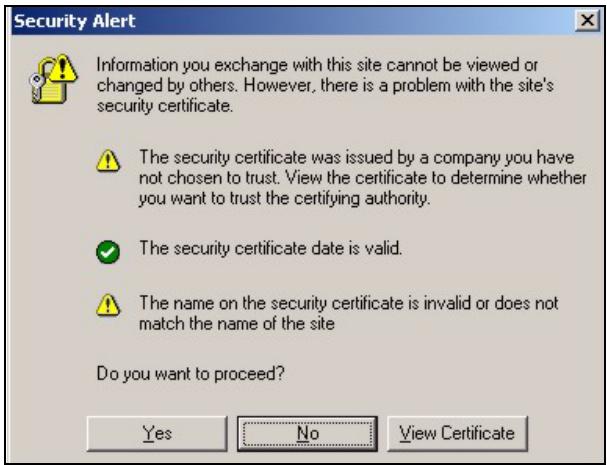

2 Wenn eine Sicherheitswannung oder ein Zertifikatsfenster erscheint, klichen Sie auf Ja, um fortzufahren.

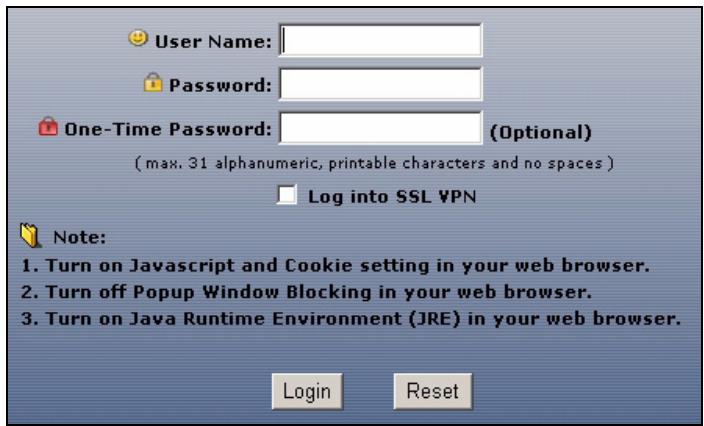

3 Geben Sie als Benutzername admin und als Kennwort 1234 ein. Klichen Sie auf Login.

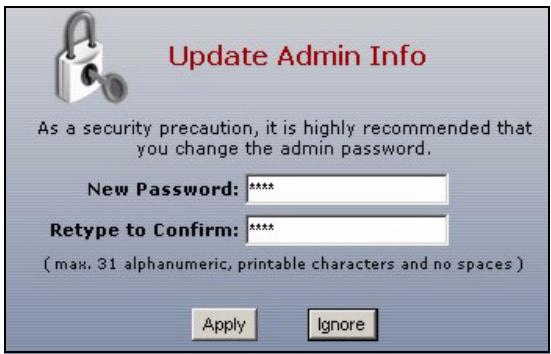

4 Es wird dringend empfohlen, das Kennwort zu ändern. Geben Sie zweiimal das neue Kennwort ein, und klichen Sie auf Apply (Übernehmen).

5 Installationsassistant

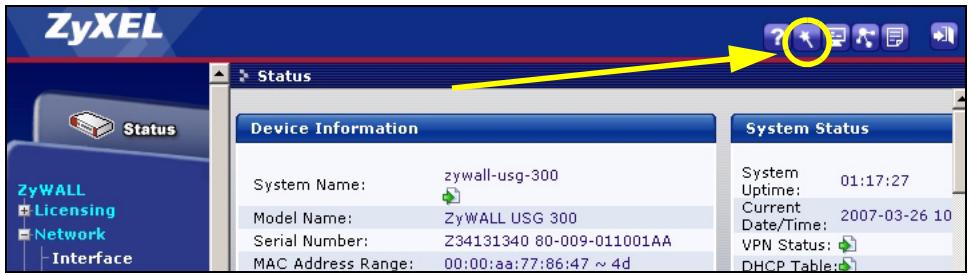

Das Fenster Status (Status) wird angezeigt. Klichen Sie in der rechten oberen Ecke auf das Assistant-Symbol

Stellen Sie mit dem Installationsassistenten eine Verbindung zum Internet her und registrierten Sie den ZyWALL und/oder aktivieren Sie Testdienste wie IDP und Inhaltsfilter.

Hinweis: Verwenden Sie den Setup-Assistenten beginnend mit der Standardkonfiguration nur für die Erstkonfiguration.

Änderungen, die Sie mit dem Installationsassistenten vornehmen, werden nicht übernommen, wenn Sie bereits die Konfiguration des ZyWALL geändert haben.

• Mit INSTALLATION SETUP, ONE ISP wird eine einzeln Deutsche Internetverbindung für ge2 eingerichtet.
• Mit INSTALLATION SETUP, TWO ISP wird eine Internetverbindung für ge2 und ge3 eingerichtet.

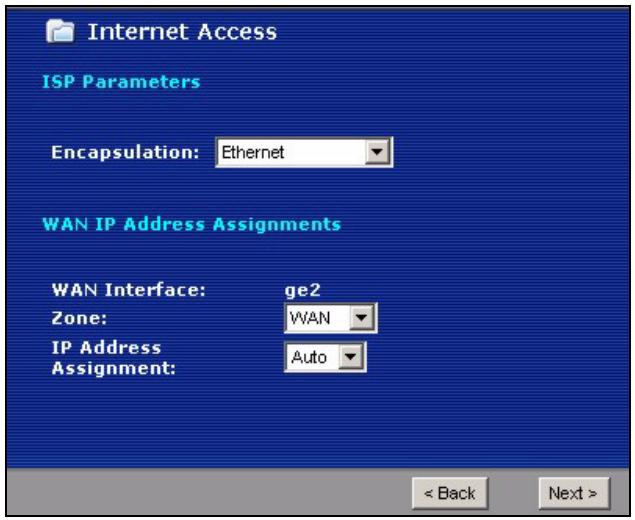

INSTALLATION SETUP, ONE ISP

Das zweite Fenster des Assistenten hangt vom verwendeten Encapsulation ab. In den Handbuchern Ihres Internetprovider und auf dessen Online-Hilfseiten erfolhen Sie, was in die einzelnen Felder eingegeben werden muss. Wenn Ihnen bestimmte Daten nicht vorliegen, Internetprovider.

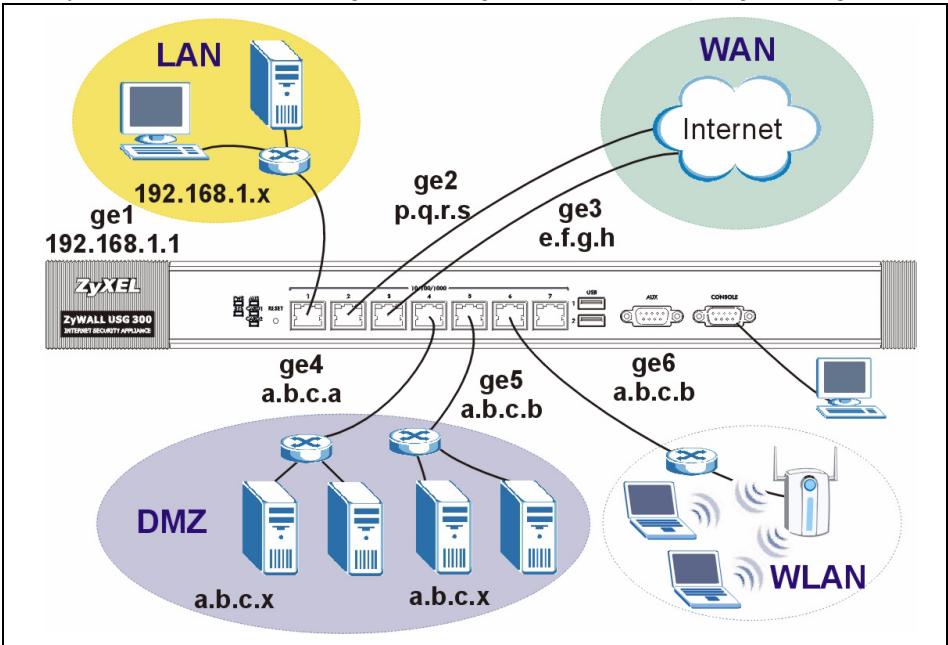

6 Standardstellungen und Anschlussdetails

Der ZyWALL ist standardmäßig für die folgende Netzwektopologie konfiguriert.

Anschluss	anschluss	Zone	IP-Adressse und DHCP-Einstellungen	Empfohlene Verwendung mit Standardeinstellungen
1	ge1	LAN	192.168.1.1, DHCP-Server aktiviert	Geschütztes LAN
2, 3	ge2, ge3	WAN	DHCP-Clients	Verbindungen zum Internet
4, 5	ge4, ge5	DMZ	Keine, DHCP-Server deaktiviert	Öffentliche Server (z. B. Internet, E-Mail und FTP)
6	ge6	WLAN	10.59.0.1, DHCP-Server aktiviert	Wireless Access Points
7	ge7	Keine	Keine, DHCP-Server deaktiviert	Optional
AUX	aux	Keine	Keine	Hilfsmodem
CONSOLE (KONSOLE)	n. V.	Keine	Keine	Lokale Verwaltung

Bezeichnung	Typ	Zu verwendendes Kabel
1 - 7	RJ-45	8-poliges Ethernetkabel der Cat 5e oder höher
AUX, CONSOLE (KONSOLE)	RS-232	RS-232

Hinweis: Die USB Ports und die Steckplätze für Erweiterungskarten sind für zukünftige Anwendungen reserviert.

7 Problembeseitigung

Problem	Lösungsmäßigkeit
Es leuchtet keine der LED-Anzeigen.	Prüfen Sie die Stromversorgung der ZyWALL. Stellen Sie sicher, dass der ZyWALL eingeschaltet ist.
	Wenn die LED-Anzeigen auch dann nicht leuchten, besteht möglicherweise ein Problem mit der Hardware. In thisem Fall sollenn Sie sich an ihren Handlcr wenden.
Problem	Lösungsmöglichkeit
Vom LAN kann nicht auf den ZyWALL zugegriffen werden.	Prüfen Sie die Kabelverbindung zwischen der ZyWALL und Ihr Computer oder Switch. Eine ausfuhrliche Beschreibung finds Sie in Abschnitt 3.
	Versuchen Sie den ZyWALL mit einem Ping vom LAN-Computer aus zu erreichen. Stellen Sie safer, dass die Ethernetkarte des Computers installiert ist und einwandfrei funktioniert. Stellen Sie safer, dass sich die IP-Adresse im selbst Subnetz befindet wie der ZyWALL. Klicken Sie am Computer auf Start, (Alle) Programme, Zubehör und dann Eingabeaufforderung. Geben Sie im Fenster der Eingabeaufforderung "ping" und die LAN IP-Adresse des ZyWALL (192.168.1.1 ist die Standardadresse) ein, und drücken Sie auf [ENTER]. Die ZyWALL muß den Ping beantworten.
	Wenn Sie das Kennwort für den ZyWALL vergessen haben, drücken Sie auf die RESET-Taste. Drücken Sie etwa 5 Sekunden lang auf die Taste (oder so lange, bis die PWR-LED blinkt). Lassen Sie die Taste dann wieder los. Auf diese Weise werden alle Einstellungen des ZyWALL auf seine Standardwerte zurückgesetzt (das Kennwort ist 1234, die LAN-IP-Adresse 192.168.1.1 usw.; Detailinformationen hierzu finden Sie im Benutzerhandbuch).
	Wenn Sie die IP-Adresse des ZyWALL vergessen haben, konnen Sie mit den entsprechenden Befehlen über den Konsolenanschluss ermitteltn. Schließen Sie ihren Computer mit einem Konsolenkabel an den Anschluss CONSOLE an. Ihr Computer muss über ein Terminalemulationsprogramm (z. B. HyperTerminal) verfügen, das folgendermassen eingestellt ist: Terminalemulation VT100, keine Parität, 8 Datenbits, 1 Stopbit, keine Flusskontrolle, Portgeschwindigkeit 115200 bps.
Es ist kein Zugriff auf das Internet möglich.	Überprüfen Sie die Verbindung zwischen dem WAN Interface der ZyWALL und Ihr Router zum Internet. Stellen Sie safer, dass das Gerät für den Internetzugriff (zum Beispiel ein DSL-Modem) einwandfrei funktioniert.
	Prüfen Sie im Statusfenster den Status des ge2. Führten Sie noch einmal den Installationsassistenten aus, um sicherzustellen, dass Sie die richtigen Einstellungen eingegeben haben.

8 Schritte zum Ansehen von Produktzertifizierung(en)

1 Besuchen Sie www.zyxel.com.
2 Wahlen Sie auf der ZyXEL-Homepage aus der Liste der Ihr Produkt aus.
3 Wahlen Sie auf dieser die gewündsche Zertifizierung.
