使用説明書 ZYWALL USG 300 ZYXEL

1 パ ッ ケ ー ジ内容の確認 パ ッ ケ ー ジ に は 次の ア イ テ ム が 含ま れ ま す。

･ ZyWALL USG 300 ･ 電源 コ ー ド

･ RJ-45 イ ー サ ネ ッ ト ケ ー ブル

･ RS-232 コ ン ソ ー ル Y 字 ケーブル

･ 設定 リ フ ァ レ ン ス カ ー ド ･ CD

2 ラ ッ ク マ ウ ン ト へ の設置 ZyWALL を 19 イ ン チ ラ ッ ク ま た は 安定し た 平ら な 場所に 置い て く だ さ い 。

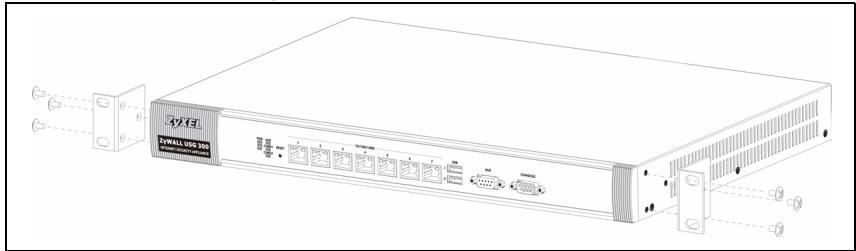

注意 : 側面 と 背面は壁な ど か ら 10cm 以上離 し て 設置 し て く だ さ い。 1 取り 付け 用金具を ZyWALL の 側面の 穴に 合わ せ 、 同梱の ネ ジ で 固定し ま す 。

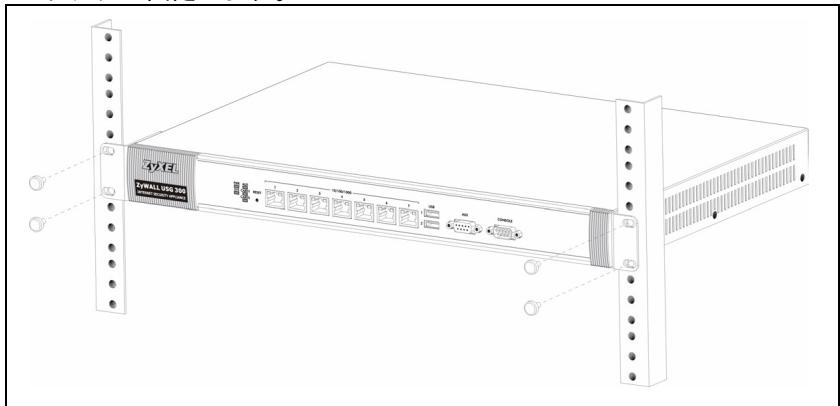

2 取り 付け 用金具の 穴と ラ ッ ク の 穴を 合わ せ 、 ZyWALL を ラ ッ ク に 配置し ま す 。 付属の ネ ジ で ZyWALL を ラ ッ ク に 固定し ま す 。

3 ハ ー ド ウ ェ ア の接続 ハ ー ド ウ ェ ア を 接続 す る 際は、 背面 パ ネ ル の 電源 ス イ ッ チ が オ フ に な っ て い る こ と を 確認 し て く だ さ い 。

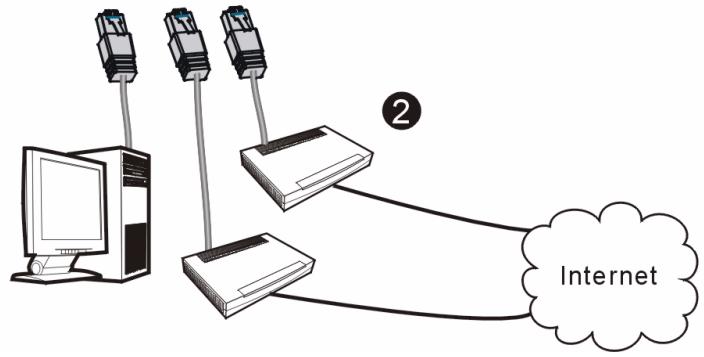

1 ネ ッ ト ワ ー ク を 保護 す る た め 、 ご 利用 に な る 前 に ZyWALL を 設定 す る こ と を お 勧 め し ま す。 イ ー サ ネ ッ ト ケ ー ブ ル を 使 い 、 設定用 コ ン ピ ュ ー タ を ポ ー ト 1 に 接続 し ま す。 2 別の イ ー サ ネ ッ ト ケ ー ブ ル を使い、 ポ ー ト 2 や ポ ー ト 3 を イ ン タ ー ネ ッ ト ア ク セ ス の で き る イ ー サ ネ ッ ト ジ ャ ッ ク に 接続 し ま す。

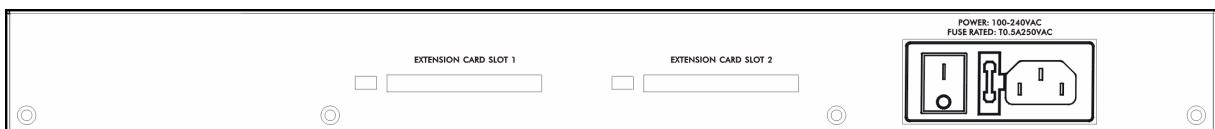

3 同梱 の 電源 コ ー ド を 使 い 、 背面 パ ネ ル の 電源 ソ ケ ッ ト か ら 壁 の コ ン セ ン ト に 接続 し ま す。 4 電源 ス イ ッ チ を オ ン に し 、 前面 パ ネ ル の PWR ラ ン プ が オ ン に な っ て い る こ と を 確認 し て く だ さ い 。 SYS ラ ン プ は シ ス テ ム テ ス ト お よ び初期化中 は点滅 し 、 シ ス テ ム の 準備 が整 う と 点灯 に 変 わ り ま す。

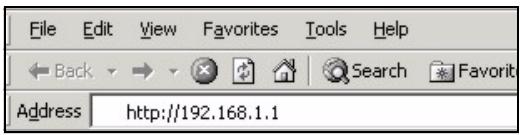

4 Web ロ グ イ ン 1 Web ブ ラ ウ ザ を 立 ち 上 げ、 http://192.168.1.1 に 接続 し ま す ( ZyWALL は自動的 に https://192.168.1.1 に ア ク セ ス し ま す )。

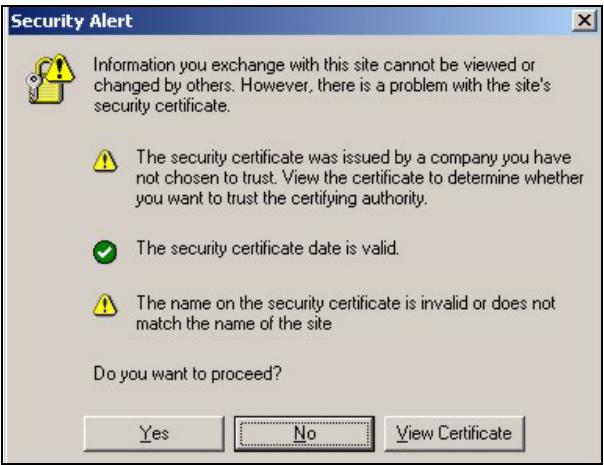

日本語 2 セ キ ュ リ テ ィ 警告 や認証画面 が表示 さ れ た ら 、 Yes ( は い ) を ク リ ッ ク し て進ん で く だ さ い。

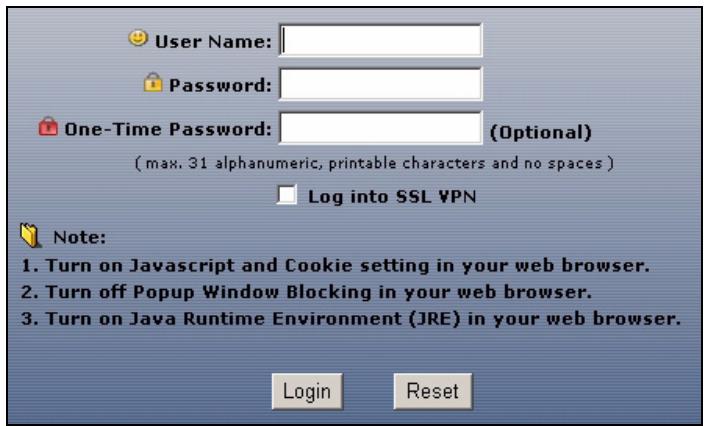

3 ユ ー ザ ー名 に admin、 ﾊﾟｽﾜｰﾄﾞ に 1234 を 入 力 し 、 Login ( ロ グ イ ン ) を ク リ ッ ク し ま す。

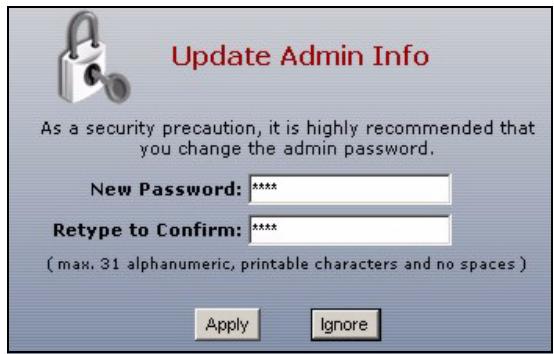

4 パ ス ワ ー ド を 変更 す る こ と を 強 く お勧 め し て い ま す。 新 し い パ ス ワ ー ド を 2 回入力 し 、 Apply ( 適用 ) を ク リ ッ ク し ま す。

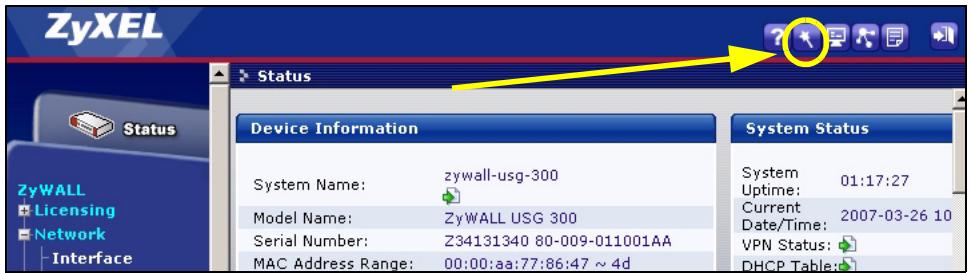

5 イ ン ス ト ールセ ッ ト ア ッ プ ウ ィ ザー ド Status ( ス テ ー タ ス ) 画 面 が開 き ま す。 右上 に あ る Wizard ( ウ ィ ザ ー ド ) アイコン をク リ ッ ク し ま す。

イ ン ス ト ー ル セ ッ ト ア ッ プ ウ ィ ザ ー ド よ り ZyWALL の 登録 お よ び、 IDP や コ ン テ ン ツ フ ィ ル タ な ど の ト ラ イ ア ル を 有効 に で き ま す。

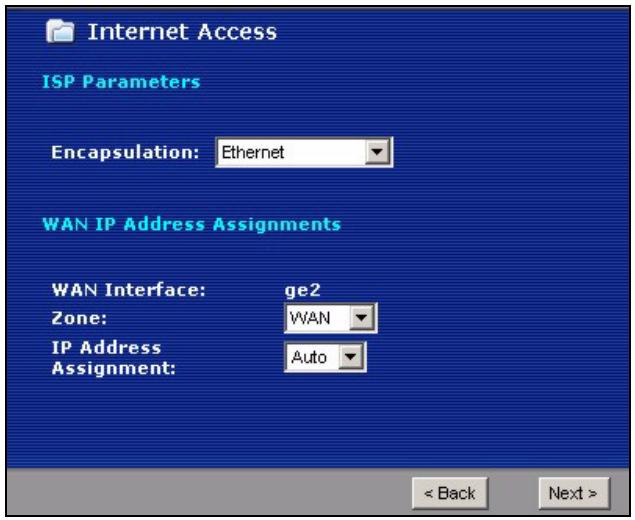

注意 : デ フ ォ ル ト 設定か ら 起動す る 初回設定時の み、 イ ン ス ト ー ル ウ ィ ザ ー ド を 使用 し て く だ さ い。 す で に ZyWALL の設定が行わ れ て い る 場合、 イ ン ス ト ー ル ウ ィ ザ ー ド で の変更が適用 さ れ な い 場合が あ り ま す。 ･ INSTALLATION SETUP, ONE ISP ( イ ン ス ト ー ル セ ッ ト ア ッ プ 、 ISP1 つ ) で は、 ge2 （2 番ポ ー ト ） の イ ン タ ー ネ ッ ト 接続 を 1 つ 設定 し ま す。 ･ INSTALLATION SETUP, TWO ISP ( イ ン ス ト ー ル セ ッ ト ア ッ プ 、 ISP2 つ ) で は、 ge2 （2 番ポ ー ト ） と ge3 （3 番ポ ー ト ） の イ ン タ ー ネ ッ ト 接続 を 設 定 し ま す。

ウ ィ ザ ー ド 画面は ご 利用 の サ ー ビ ス に よ り 異 な り ま す。 プ ロ バ イ ダ の 提供 す る 情報 を ご 確認 の 上、 各欄 に ご 記入 く だ さ い 。

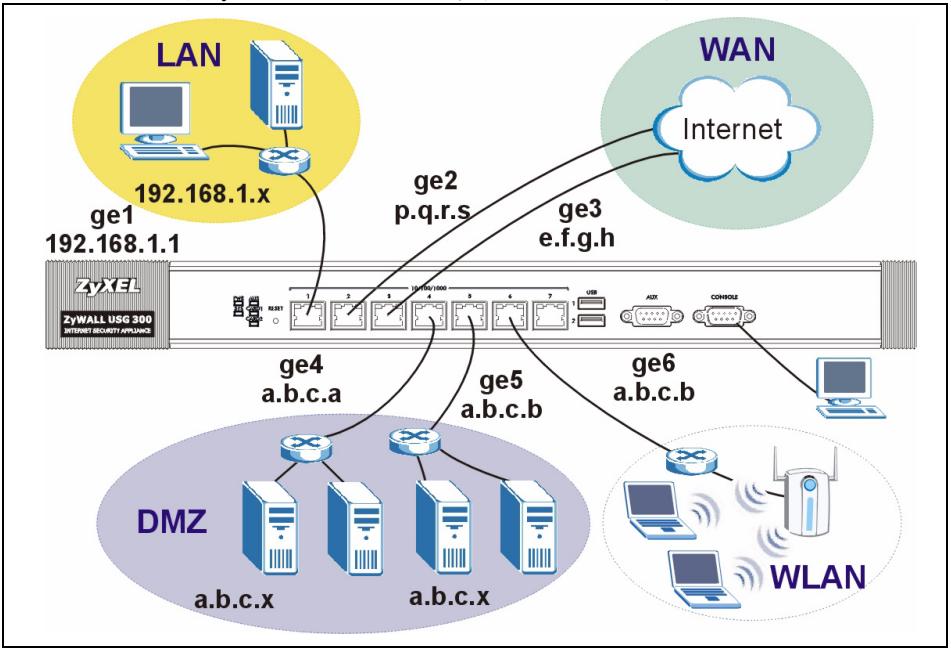

6 デ フ ォ ル ト 設定 と ポ ー ト の詳細 デ フ ォ ル ト で は、 ZyWALL は次 の と お り 設定 さ れ て い ま す。

IP ア ド レ ス と DHCP 設定

192.168.1.1、 DHCP サ ー バ有効

WAN DHCP ク ラ イ ア ン ト

公開サ ー バ (Web、 メ ー ル、 FTP な ど )

10.59.0.1、 DHCP サ ー バ有効

カ テ ゴ リ ー 5e 以上の 8 芯 イ ー サ ネ ッ ト ケ ー ブル

注意 :USB ポ ー ト と 拡張 カ ー ド ス ロ ッ ト は将来拡張用で す。 現在は使用で き ま せ ん。

7 ト ラ ブルシ ュ ーテ ィ ング 問題点

電源 コ ー ド が ZyWALL と コ ン セ ン ト に し っ か り と 接続 さ れ て い る か ど う か確認 し て く だ さ い。 ZyWALL の電源が入 っ て い る こ と を 確認 し て く だ さ い。 す べ て の ケ ー ブ ル接続 を 点検 し て く だ さ い。 そ れ で も LED が つ か な い場合、 ハ ー ド ウ ェ ア に 問題が あ る 可能性が あ り ま す。 こ の場合は、 販売店 に ご 相談 く だ さ い。

LAN か ら ZyWALL ZyWALL と コ ン ピ ュ ー タ ま た は ス イ ッ チ と の間の ケ ー ブ ル接続 を 点検 し て く だ さ い。 詳 し に ア ク セ ス で き ま く は セ ク シ ョ ン 3 を 参照 し て く だ さ い。 せ ん。 LAN 上の コ ン ピ ュ ー タ か ら ZyWALL へ Ping し て く だ さ い。 ご 利用の コ ン ピ ュ ー タ の イ ー サ ネ ッ ト カ ー ド が正 し く イ ン ス ト ー ル さ れ、 機能 し て い る こ と を 確認 し ま す。 ま た 、 コ ン ピ ュ ー タ の IP ア ド レ ス が ZyWALL の サ ブ ネ ッ ト と 同 じ で あ る か ど う か確認 し て く だ さ い。 コ ン ピ ュ ー タ で Start ( ス タ ー ト ) > All Programs ( す べ て の プ ロ グ ラ ム ) > Accessories ( ア ク セ サ リ ) を 選択 し 、 Command Prompt ( コ マ ン ド プ ロ ン プ ト ) を ク リ ッ ク し ま す。 Command Prompt ( コ マ ン ド プ ロ ン プ ト ) ウ ィ ン ド ウ で "ping" と 入力 し 、 次 に ZyWALL の LAN IP ア ド レ ス ( デ フ ォ ル ト は 192.168.1.1) と 入力 し 、 <Enter> を 押 し ま す。 ZyWALL が反応 を 返 し ま す。 ZyWALL の パ ス ワ ー ド を 忘れ た 場合は、 RESET ボ タ ン を 使用 し て く だ さ い。 5 秒間ほ ど （PWR LED が点滅す る ま で） ボ タ ン を 押 し 、 ZyWALL を 工場出荷時の状態 に 戻 し ま す。 ( パ ス ワ ー ド 1234、 LAN IP ア ド レ ス 192.168.1.1 で す。 詳 し く は ユ ー ザ ー ズ ガ イ ド を ご 覧 く だ さ い。 ) ZyWALL の IP ア ド レ ス を 忘れ た 場合、 コ ン ソ ー ル ポ ー ト で コ マ ン ド を 使い、 調べ る こ と が で き ま す。 コ ン ソ ー ル ケ ー ブ ル を 使い、 コ ン ピ ュ ー タ を CONSOLE ポ ー ト に 接続 し ま す。 ご 利用の コ ン ピ ュ ー タ の タ ー ミ ナ ル ・ エ ミ ュ レ ー シ ョ ン 通信 プ ロ グ ラ ム ( ハ イ パ ー タ ー ミ ナ ル な ど ) を 使用 し 、 VT100 タ ー ミ ナ ル エ ミ ュ レ ー シ ョ ン 、 パ リ テ ィ : な し 、 デ ー タ ビ ッ ト :8、 ス ト ッ プ ビ ッ ト :1、 フ ロ ー制御 : な し 、 ビ ッ ト / 秒 :115200 に 設定 し て く だ さ い。 イ ン タ ーネ ッ ト に ア クセスできませ ん。

ZyWALL の イ ー サ ネ ッ ト ジ ャ ッ ク と イ ン タ ー ネ ッ ト ア ク セ ス に 使用す る イ ー サ ネ ッ ト ケ ー ブ ル の接続 を 点検 し て く だ さ い。 イ ン タ ー ネ ッ ト ゲ ー ト ウ ェ イ デ バ イ ス (DSL モ デ ム な ど ) が正 し く 作動 し て い る か ど う か確認 し て く だ さ い。 Status ( ス テ ー タ ス ) 画面で ge2 の ス テ ー タ ス を 確認 し て く だ さ い。 再度 イ ン ス ト ー ル セ ッ ト ア ッ プ ウ ィ ザ ー ド を 使い、 正 し い設定が入力 さ れ て い る か ど う か確認 し て く だ さ い。

8 製品情報 を ご 覧 に な る に は www.zyxel.co.jp へ ア ク セ ス し ま す。
