MANUALE UTENTE ZYWALL USG 300 ZYXEL

1 Controllo del contentuto della confezione

La confezione

dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito:

ZyWALL USG 300
- Cavo di alimentazione
Kit di montaggio su rack

Cavo Ethernet RJ-45
Cavo Y console RS-232
- Copia stampata della Guida introductiva

• Scheda di riferimento della configurazione
• CD-ROM

2 Installazione su rack

Montare lo ZyWALL in un rack da 19 pollici o appoggiarlo su una superficie piana e stabile.

Nota: Lasciare 10 cm di spazio ai lati e 20 cm diaetro.

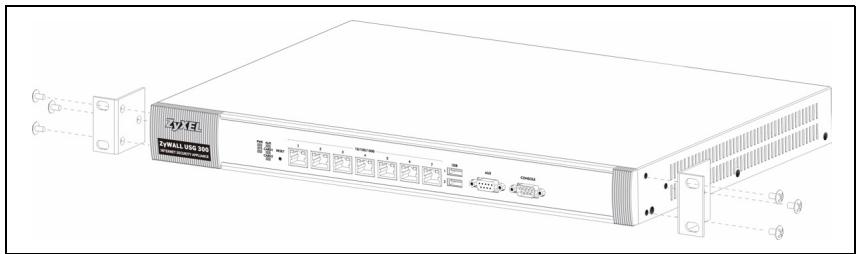

1 Allineare una staffa con i fori su un lato dello ZyWALL, quindi fissarlo con le viti fornite in dotazione.

Fissare l'altra staffa allo stesso modo.

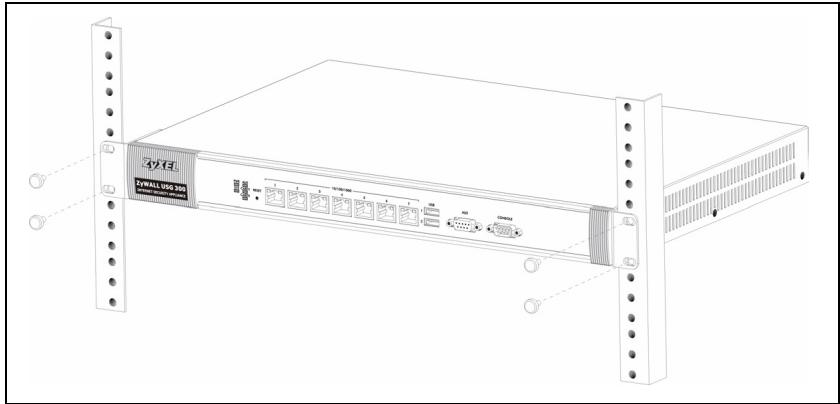

2 Dop aer fissato entrambe le staffe, inserire lo ZyWALL nel rack allineando i fori delle staffe con i fori corrispondenti sul rack. Fissare lo ZyWALL al rack con le viti di montaggio su rack.

3 Collegamento dell'hardware

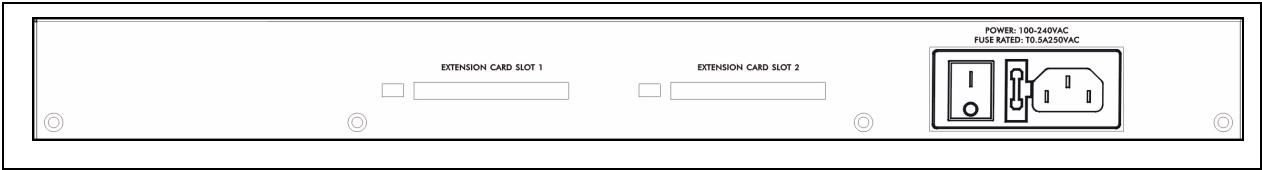

Verificare che l'interruttore di accensione dietro sa spento prima di effettuare i collegamenti dell'hardware.

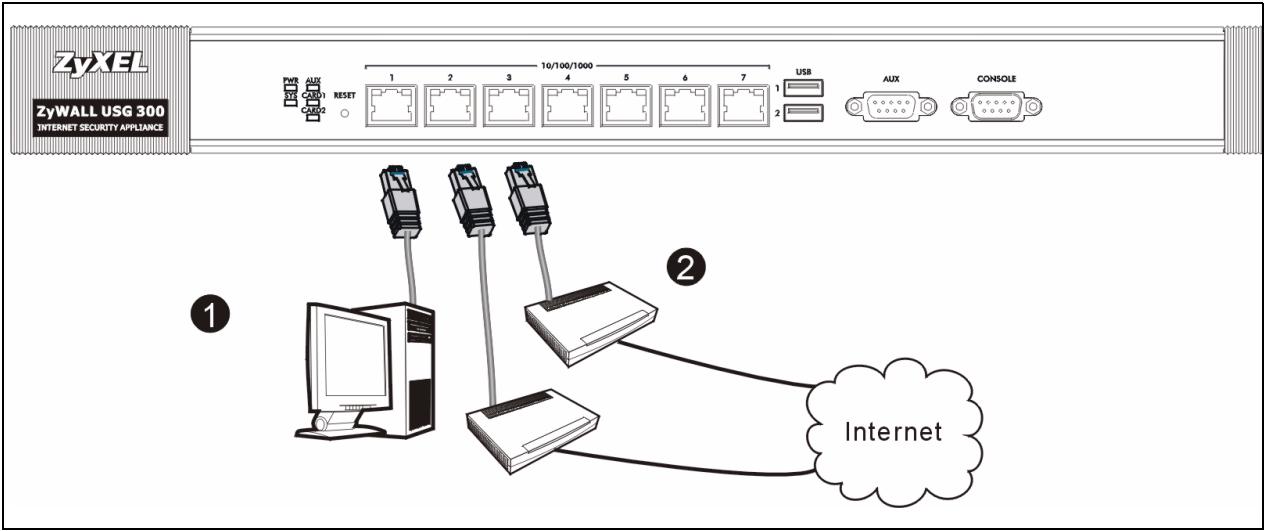

1 Si consiglia di configurare ZyWALL prima di utilizzato per proteggere la rete. Utilizzare un cavo Ethernet per collegare un computer alla porta 1.
2 Utilizzare altri cavi Ethernet per collegare la porta 2 e/o la porta 3 a un jack Ethernet con accesso a Internet.

3 Utilizzare il cavo di alimentazione fornito a corredo per collegare la presa di alimentazione (situata dietro all'apparecchio) a una presa elettrica.
4 Posizione are l'interrottore di accensione sulla posizione di accensione e guardare il pannello anteriore. La luce PwR si accende. La luce SYS lampeggia durante il test e l'inizializzazione delsystema, quando restsa accesa quando il systema è pronto.

4 Login Web

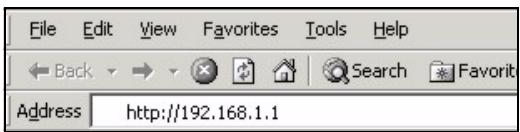

1 Avviare il browser e aprire l'indirizzo http://192.168.1.1 (ZyWALL redirige automaticamente a https://192.168.1.1).

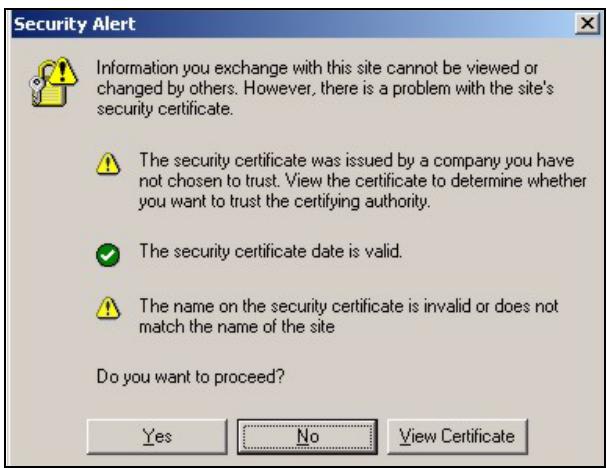

2 Fare cli su Si per procedere se viene visualizzato un avvisto di protezione o una schermata per il certificato.

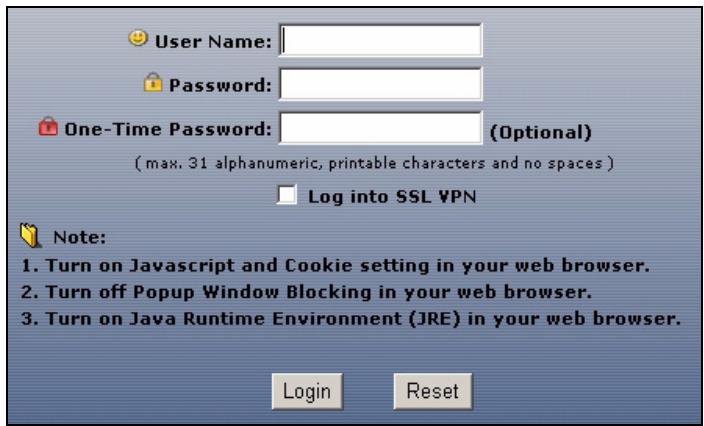

3 Immettere admin come nome utente e 1234 come password. Fare cli c su Login.

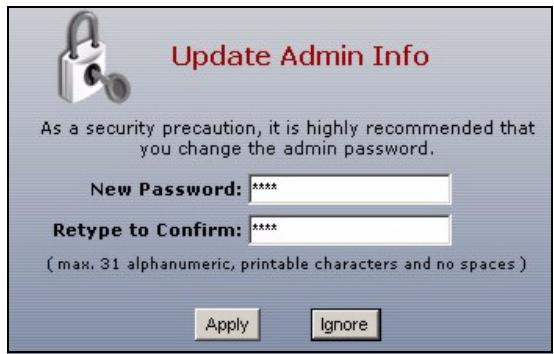

4 É vivamente consigliato cancellare la password. Digitare e ridigitare una nuova password, quando fareblick su Applica.

5 Configurazione guidata installazione

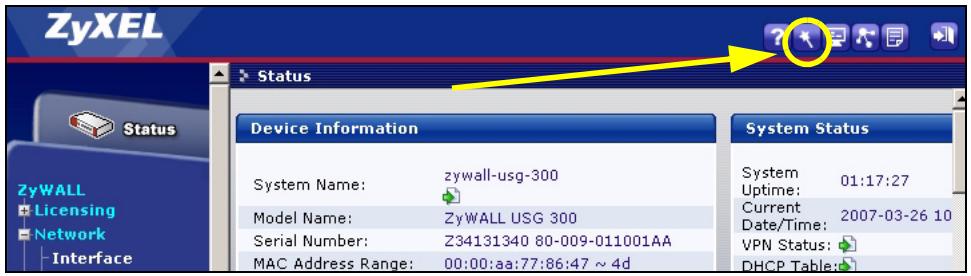

Viene aperta la schermata Stato. Fare clic sull'icona della procedura guidata nell'angolo superiore destro.

Utilizzare la configurazione guidata per connettersi a Internet e registrar il ZyWALL e/o attivare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.

Note: Utilizzato l'installazione guidata solo per la configurazione iniziale partendo alla configurazione predefinita.

Le modifiche apportate all'installazione guidata potrebbero non essere applicate se è stata modificata la configurazione di ZyWALL.

• CONFIGURAZIONE INSTALLAZIONE, UNO ISP imposta una singola connessione a Internet per ge2.
• CONFIGURAZIONE INSTALLAZIONE, DUE ISP imposta connessioni a Internet per ge2 e ge3.

INSTALLATION SETUP, ONE ISP

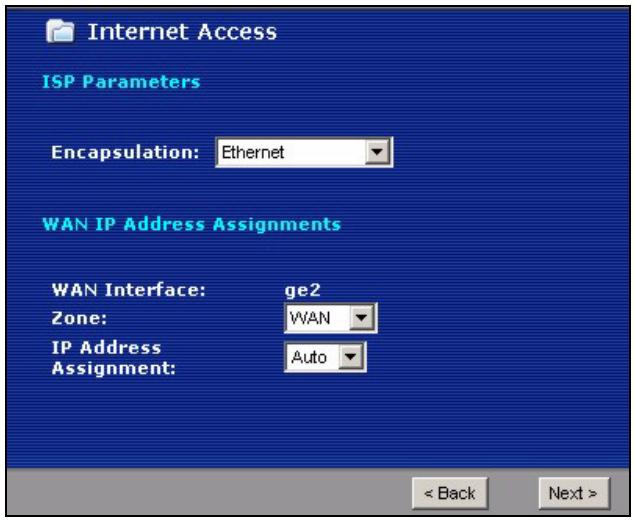

Le schermata della procedura guidata variano a seconda del tipo di incapsulamento utilizzato. Vedere le informazioni fornite dall'ISP e le schermate della guida online per sapere casa immettere in ciascun Campo. Lasciare un Campo vuoto se non si possiedono queste informazioni.

6 Impostazioni predefinite e dettagli delle porte

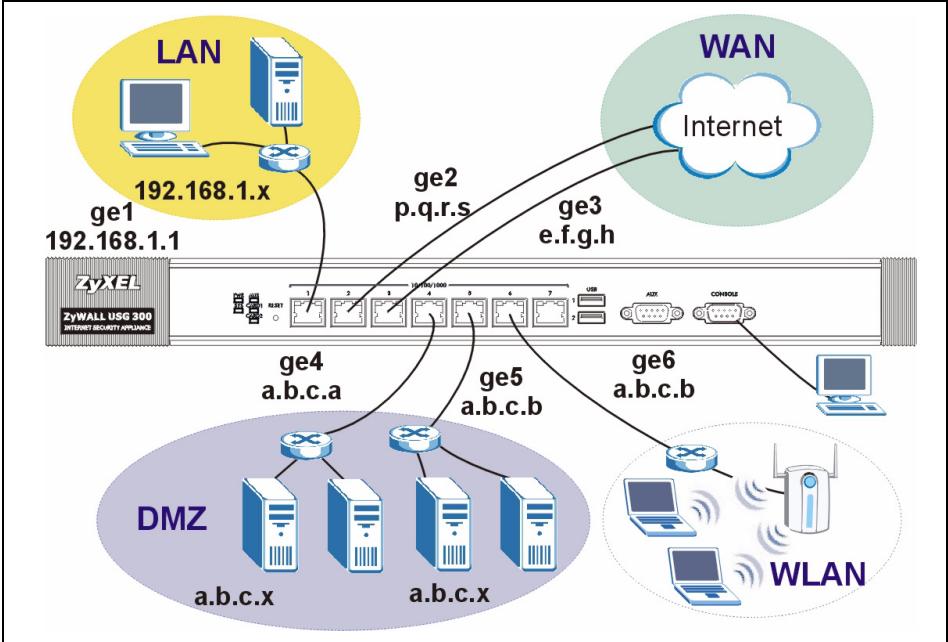

ZyWALL è configurato per la segunte topologia di rete per impostazione predefinita.

Porta	Interfaccia	Zona	Indirizzo IP e impostazioni DHCP	Uso suggerito con impostazioni predefinite
1	ge1	LAN	192.168.1.1, server DHCPabilitato	LAN protetta
2, 3	ge2, ge3	WAN	Client DHCP	Connessioni a Internet
4, 5	ge4, ge5	DMZ	Nessuno, server DHCP disabilitato	Server pubblici (quali ad esempio Web, e-mail e FTP)
6	ge6	WLAN	10.59.0.1, server DHCPabilitato	Access Point
7	ge7	Nessuno	Nessuno, server DHCP disabilitato	Nessuna Configurazione
AUX (COMPOSIZI ONE DI BACKUP)	aux	Nessuno	Nessuno	Modem ausiliario
CONSOLE	N/a	Nessuno	Nessuno	Gestione locale

Etichetta	Tipo	Cavo da utilizzato
1~7	RJ-45	Categoria 5e a 8 fili o cavo Ethernet precedente
AUX (COMPOSIZIONE DI BACKUP), CONSOLE	RS-232	RS-232

Note: Le porte USB e gli slot di espansione non sono per ora attivi e verranno attivati con le prossime release firmware.

7 Risoluzione dei problemi

Problema	Azione correttiva
Nessuno dei LED è accesso.	Assicurarsi di aver collegato il cavo di alimentazione a ZyWALL e a una sorgente di alimentazione appropriata. Assicurarsi che ZyWALL sia accesso. Controllare tutti i collegamenti dei cavi.
	Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware. In questo caso, è opportuno rivolgersi al rivenditore locale.
Impossibile accedere a ZyWALL alla LAN.	Controllare il collegamento dei cavi tra ZyWALL e il computer o lo switch. Vedere la sezione 3 per i dettagli.
	Eseguire il ping di ZyWALL da un computer della LAN. Verificare che la scheda Ethernet del computer sia installata e correttamente funzionante. Verificare inoltre che il suo indirizzo IP sia nella stessa subnet di ZyWALL.Nel computer, fare cige su Start, (Tutti i) Programmi, Accessori e quindi Prompt dei comandi. Nella finestra Prompt dei comandi, digitare "ping" seguito dall'indirizzo IP LAN di ZyWALL (192.168.1.1 è l'indirizzo predefinito) e quindi premere [Invio]. ZyWALL dovrebbe rispondere.
	Se si è dimenticata la password di ZyWALL, utilizzato il pulsante RESET. Premere il pulsante per circa 5 secondi (oppure finché il LED PWR non inizia a lampeggiare), quando rilasciarlo. Questa operazione riporta ZyWALL ai valori predefiniti (la password è 1234, l'indirizzo IP LAN è 192.168.1.1, eosi via; vedere la Guida dell'utente per i dettagli).
	Se si è dimetricato l'indirizzo IP di ZyWALL, è possibile utilizzato i comandi tramite la porta console per conoscerlo. Collegare il computer alla porta CONSOLE utilizzando un cavo console. Il computer dovrebbe disporre di un programma di Communicatione di emulazione terminale (come ad esempio HyperTerminal); impostare l'emulazione di terminale VT100, nessuna partà, 8 bit di dati, 1 bit di stop, nessun controllo di flusso e velocità della porta paria a 115200 bps.
Impossibile accedere a Internet.	Controllare il collegamento di ZyWALL al jack Ethernet con accesso a Internet. Assicurarsi che il dispositivo gateway verso Internet (quale ad esempio un modem DSL) funzioni correttamente.
	Controllare lo stato di ge2 nella schermata Stato. Utilizzato nuovamente la configurazione guidata dell'infallazione e verificare di aver immesso le impostazioni corrette

8 Procedure per visualizzare le certificazioni di un prodotto

1 Aprière la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da esta page la certificazione che si desidera visualizzare.
